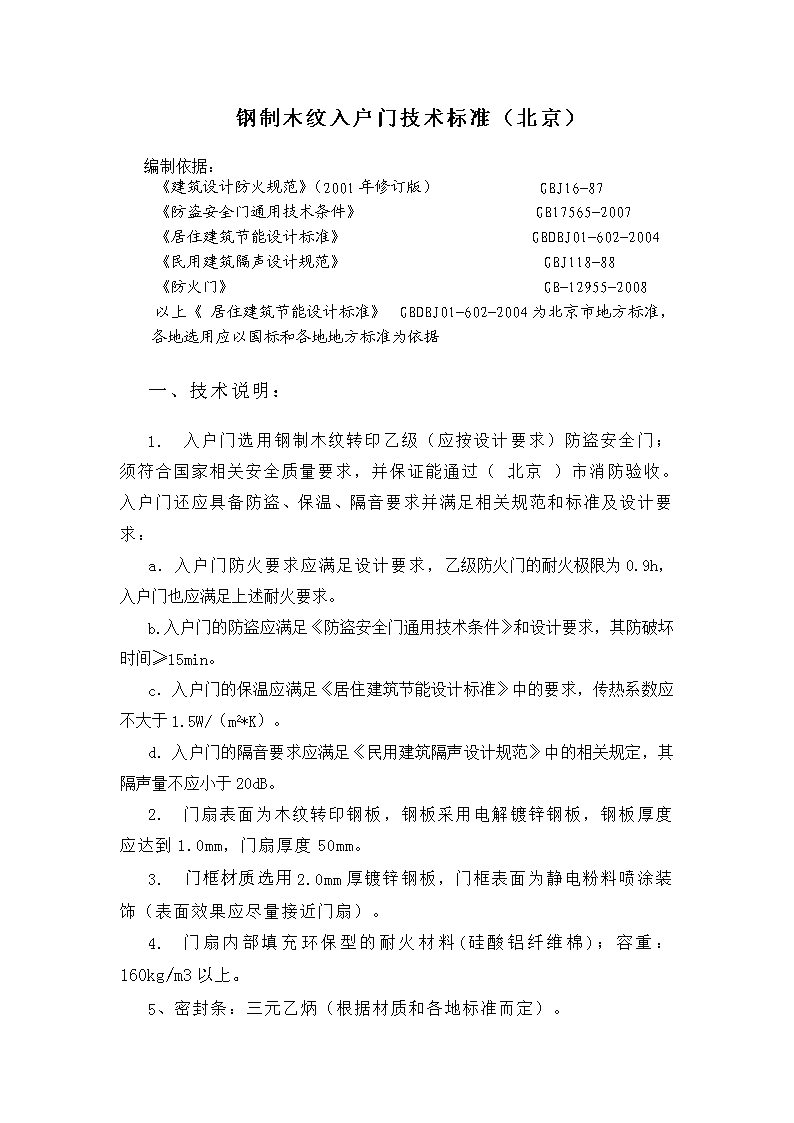

钢制木纹入户门技术标准

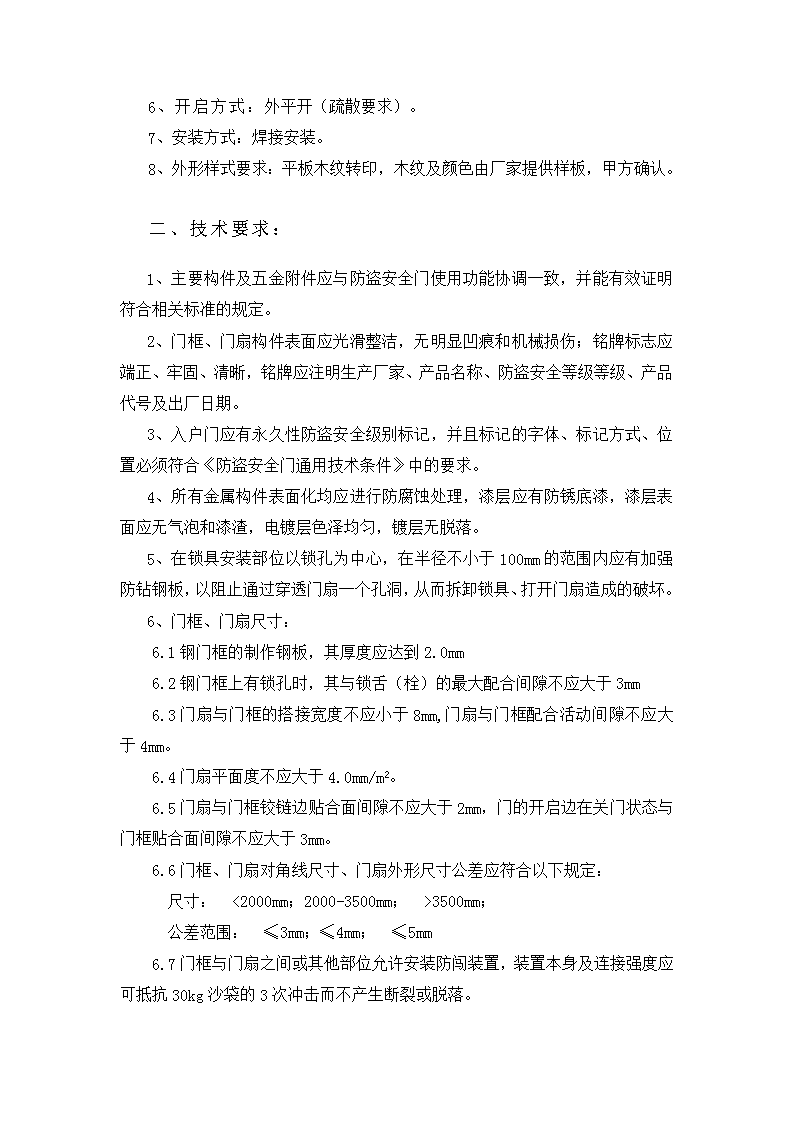

'钢制木纹入户门技术标准（北京）编制依据：《建筑设计防火规范》（2001年修订版）GBJ16-87《防盗安全门通用技术条件》GB17565-2007《居住建筑节能设计标准》GBDBJ01-602-2004《民用建筑隔声设计规范》GBJ118-88《防火门》GB-12955-2008以上《居住建筑节能设计标准》GBDBJ01-602-2004为北京市地方标准，各地选用应以国标和各地地方标准为依据一、技术说明：1. 入户门选用钢制木纹转印乙级（应按设计要求）防盗安全门；须符合国家相关安全质量要求，并保证能通过（北京）市消防验收。入户门还应具备防盗、保温、隔音要求并满足相关规范和标准及设计要求：a．入户门防火要求应满足设计要求，乙级防火门的耐火极限为0.9h，入户门也应满足上述耐火要求。b.入户门的防盗应满足《防盗安全门通用技术条件》和设计要求，其防破坏时间≥15min。c．入户门的保温应满足《居住建筑节能设计标准》中的要求，传热系数应不大于1.5W/（m2*K）。d．入户门的隔音要求应满足《民用建筑隔声设计规范》中的相关规定，其隔声量不应小于20dB。2. 门扇表面为木纹转印钢板，钢板采用电解镀锌钢板，钢板厚度应达到1.0mm，门扇厚度50mm。3. 门框材质选用2.0mm厚镀锌钢板，门框表面为静电粉料喷涂装饰（表面效果应尽量接近门扇）。4. 门扇内部填充环保型的耐火材料(硅酸铝纤维棉)；容重：160kg/m3以上。5、密封条：三元乙炳（根据材质和各地标准而定）。 6、开启方式：外平开（疏散要求）。7、安装方式：焊接安装。8、外形样式要求：平板木纹转印，木纹及颜色由厂家提供样板，甲方确认。二、技术要求：1、主要构件及五金附件应与防盗安全门使用功能协调一致，并能有效证明符合相关标准的规定。2、门框、门扇构件表面应光滑整洁，无明显凹痕和机械损伤；铭牌标志应端正、牢固、清晰，铭牌应注明生产厂家、产品名称、防盗安全等级等级、产品代号及出厂日期。3、入户门应有永久性防盗安全级别标记，并且标记的字体、标记方式、位置必须符合《防盗安全门通用技术条件》中的要求。4、所有金属构件表面化均应进行防腐蚀处理，漆层应有防锈底漆，漆层表面应无气泡和漆渣，电镀层色泽均匀，镀层无脱落。5、在锁具安装部位以锁孔为中心，在半径不小于100mm的范围内应有加强防钻钢板，以阻止通过穿透门扇一个孔洞，从而拆卸锁具、打开门扇造成的破坏。6、门框、门扇尺寸：6.1钢门框的制作钢板，其厚度应达到2.0mm6.2钢门框上有锁孔时，其与锁舌（栓）的最大配合间隙不应大于3mm6.3门扇与门框的搭接宽度不应小于8mm,门扇与门框配合活动间隙不应大于4mm。6.4门扇平面度不应大于4.0mm/m2。6.5门扇与门框铰链边贴合面间隙不应大于2mm，门的开启边在关门状态与门框贴合面间隙不应大于3mm。6.6门框、门扇对角线尺寸、门扇外形尺寸公差应符合以下规定：　尺寸： <2000mm；2000-3500mm； >3500mm； 公差范围： ≤3mm；≤4mm； ≤5mm6.7门框与门扇之间或其他部位允许安装防闯装置，装置本身及连接强度应可抵抗30kg沙袋的3次冲击而不产生断裂或脱落。     6.8门扇在30kg沙袋软冲击载荷作用9次后，不应产生大于5mm的凹变形。7、门铰链     7.1门铰链应能支撑住门体重量，门在开启90º过程中，门体不应产生倾斜、门铰轴线不应产生大于2mm位移。   7.2门铰链应转动灵活，在49N拉力作用下门体可灵活转动90º。     7.3门铰链在强度上应可承受使用普通机械手工工具对铰链实施冲击、錾切破坏时传给铰链的冲击力和撬扒力矩，在规定的时间内，门铰链应无断裂现象。铰链与门框、门扇采用焊接时，焊缝不得高于铰链表面。    7.4门铰与门扇的连接处，在6000N压力作用下，力的作用方向为门的开启方向，门框与门扇之间不应产生大于8mm的位移，门扇面不应产生大于5mm的凹变形。8、入户防盗门产品的代号为FAM；应安装猫眼，并配置不锈钢门碰，门内侧防盗装置采用搭扣式，材质为不锈钢材料。入户门暴露在空气中的部件、附件等均应为不锈钢材质。三、五金附件门锁及其他五金件的耐火性能按GB7633试验，均应不融火、不串火、门锁锁体应结构完整；耐火时间不小于0.9h（根据设计防盗安全级别要求取值）。五金附件均应选用国家优质产品。锁芯：AB工程钥匙锁芯；锁具:入户门应采用三方位多锁舌锁具，门框与门扇间的锁闭点数应不少于10个；主动锁舌伸出有效长度不应小于16mm，并应有锁舌止动装置。应能在防盗安全级别规定的防破坏时间内，承受以下破坏实验，门扇不应被打开：a．钻掉锁芯、撬断锁体连接件从而拆卸锁具；b．通过上下间隙伸进撬扒工具，试图松开锁舌；c．用套筒或类似扳动工具对门把手施动扭矩，试图震开、冲断锁体内的锁定挡块或铆钉。合页：T型不锈钢合页（三副）； 把手：管状不锈钢；外侧固定把手，内侧活动把手；分左右手开启方式。四、其他要求：1、入户门外包装应保证产品表面不受损坏和划伤，在运输贮放过程中不产生变形；门框与门扇之间应捆扎；锁具等五金及安装附件应单独包装，包装好的产品应能符合汽车、火车、轮船、飞机的运输要求；2、存放产品的仓库应干燥、通风并有防雨水的措施；3、产品放置应用垫块放平，立放角度不小于70°；4、入户门生产厂家的生产能力、生产及供货周期、安装能力及质量均应满足本工程需要，并在投标书明确具体的保证措施；维保措施必须及时、有效并在投标书中予以明确。5、入户门的外观应一致，颜色及样式应做样板，且样板应经甲方认可。注：入户门其他详细技术标准和要求应满足前述各相关规范要求。附表：楼座号入户门代号尺寸(㎜)数量（樘）防盗防火等级及保温要求'
