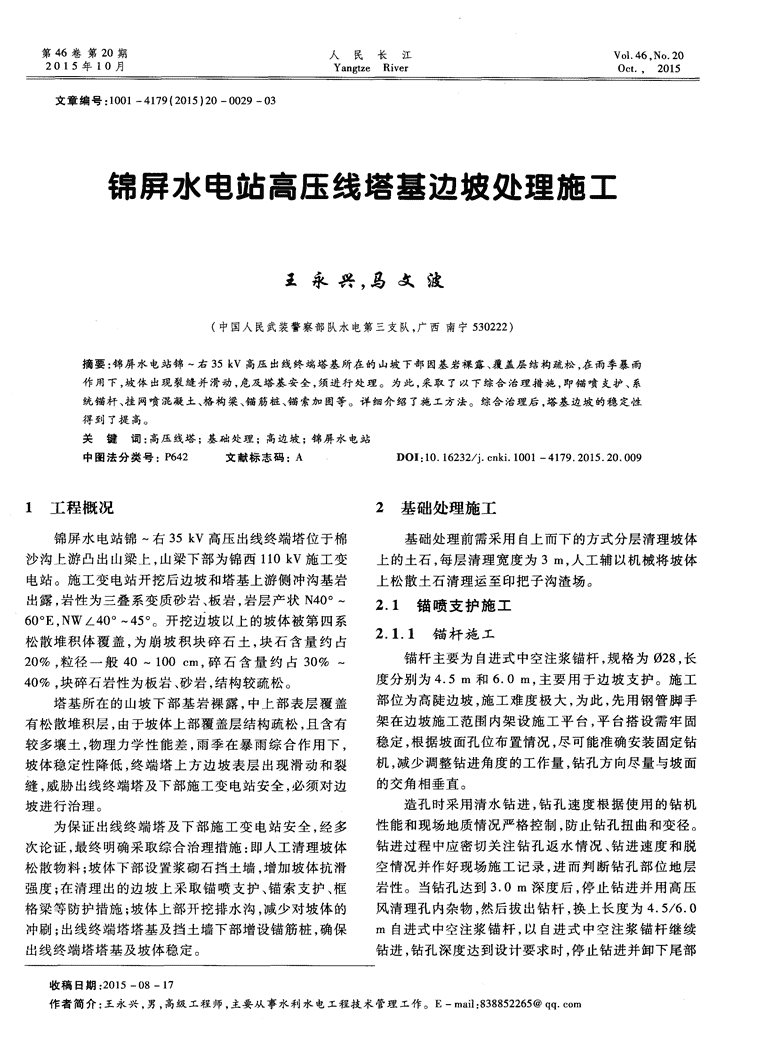

第46卷第20期人民长江Vo1．46．NO．202015年10月YangtzeRiver0et．．2015文章编号：1001—4179(2015)20—0029—03锦屏水电站高压线塔基边坡处理施工王永兴，马文波(中国人民武装警察部队水电第三支队，广西南宁530222)摘要：锦屏水电站锦一右35kV高压出线终端塔基所在的山坡下部因基岩裸露、覆盖层结构疏松，在雨季暴雨作用下，坡体出现裂缝并滑动，危及塔基安全，须进行处理。为此，采取了以下综合治理措施，即锚喷支护、系统锚杆、挂网喷混凝土、格构梁、锚筋桩、锚索加固等。详细介绍了施工方法。综合治理后，塔基边坡的稳定性得到了提高。关键词：高压线塔；基础处理；高边坡；锦屏水电站中图法分类号：P642文献标志码：AI)OI：10．16232／j．cnki．1001—4179．2015．20．0091工程概况2基础处理施工锦屏水电站锦～右35kV高压出线终端塔位于棉基础处理前需采用自上而下的方式分层清理坡体沙沟上游凸出山梁上，山梁下部为锦西110kV施工变上的土石，每层清理宽度为3m，人工辅以机械将坡体电站。施工变电站开挖后边坡和塔基上游侧冲沟基岩上松散土石清理运至印把子沟渣场。出露，岩性为三叠系变质砂岩、板岩，岩层产状N40。～2．1锚喷支护施工60。E，NWL40。～45。。开挖边坡以上的坡体被第四系2．1．1锚杆施工松散堆积体覆盖，为崩坡积块碎石土，块石含量约占20％，粒径一般40～100em，碎石含量约占30％～锚杆主要为自进式中空注浆锚杆，规格为28，长40％，块碎石岩性为板岩、砂岩，结构较疏松。度分别为4．5m和6．0m，主要用于边坡支护。施工塔基所在的山坡下部基岩裸露，中上部表层覆盖部位为高陡边坡，施工难度极大，为此，先用钢管脚手有松散堆积层，由于坡体上部覆盖层结构疏松，且含有架在边坡施工范围内架设施工平台，平台搭设需牢固较多壤土，物理力学性能差，雨季在暴雨综合作用下，稳定，根据坡面孔位布置情况，尽可能准确安装固定钻坡体稳定性降低，终端塔上方边坡表层出现滑动和裂机，减少调整钻进角度的工作量，钻孔方向尽量与坡面缝，威胁出线终端塔及下部施工变电站安全，必须对边的交角相垂直。坡进行治理。造孔时采用清水钻进，钻孔速度根据使用的钻机为保证出线终端塔及下部施工变电站安全，经多性能和现场地质情况严格控制，防止钻孔扭曲和变径。次论证，最终明确采取综合治理措施：即人工清理坡体钻进过程中应密切关注钻孔返水情况、钻进速度和脱松散物料；坡体下部设置浆砌石挡土墙，增加坡体抗滑空情况并作好现场施工记录，进而判断钻孔部位地层强度；在清理出的边坡上采取锚喷支护、锚索支护、框岩性。当钻孔达到3．0m深度后，停止钻进并用高压格梁等防护措施；坡体上部开挖排水沟，减少对坡体的风清理孔内杂物，然后拔出钻杆，换上长度为4．5／6．0冲刷；出线终端塔塔基及挡土墙下部增设锚筋桩，确保m自进式中空注浆锚杆，以自进式中空注浆锚杆继续出线终端塔塔基及坡体稳定。钻进，钻孔深度达到设计要求时，停止钻进并卸下尾部收稿日期：2015—08—17作者简介：王永兴，男，高级工程师，主要从事水利水电工程技术管理工作。E—mail：838852265@qq．eom 30人民长江2015盎钻具。用双面胶粘贴封堵，避免浇筑过程中漏浆。注浆设备采用专用高压注浆泵，注浆前应认真检混凝土浇筑前先检查模板组立的截面尺寸及稳固查注浆泵、输浆管路、备压力表、配电装置、压力胶管及性，钢筋数量及布置情况需满足设计要求，钢筋保护层压力胶管快速接头等。注浆头与自进式中空注浆锚杆厚度不少于50mm；浇筑混凝土必须连续作业，边浇筑相连，杆体作为注浆管。注浆材料采用M25水泥砂边进行振捣。混凝土浇筑完成24h后拆除模板，洒水浆，水灰比0．45～0．5、灰砂比为1：1。注浆压力一般养护28d。为0．2—0．4MPa，当孔口不再排气且溢出浓浆时结束2．3锚筋桩施工注浆。锚筋桩施工流程为：锚筋桩造孔一计算(I)32钢筋2．1．2挂网喷混凝土施工和注浆管的下料尺寸一下料并加工一锚筋桩第一段焊挂网喷混凝土施工流程为：施工准备一边坡面清接成束一人工或车辆运输至施工作业平台一锚筋桩第理一第1层喷混凝土一机网安装一第2层喷混凝土一一段安装入孔一单根钢筋直螺纹连接一锚筋桩第二段养护一抽检、验收。焊接成束一继续安装入孔一锚筋桩第三段焊接成束一挂网为q~45@8cm机编网，喷15cm厚C20混凝继续安装入孔一孔口封闭及埋设回浆管一注浆。土。锚筋桩施工前先在施工部位搭设施工平台，为保喷射混凝土前先完成施工脚手架搭设、风水电系证施工平台的稳定性，在边坡上设置短锚筋并与脚手统布置，喷射前检查喷射面，清除坡面的浮石、碎渣、杂架牢固焊接，排架外侧采用钢筋焊制爬梯，作为上下人物等；安设工作平台；将边坡整平、压实；埋设控制喷射行通道。混凝土厚度的标志；在进行第2层喷射前对先喷的混锚筋桩造孔在施工平台上实施，钻孔采用500型凝土表面用风水枪清理。地质钻机和MD50锚固钻机，钻头直径120mm，开孔喷射用混凝土现场拌制，喷射设备采用2台TK一偏差控制在10cm以内，控制孔斜垂直误差不大于961型混凝土喷射机及其他辅助设备。喷混凝土作业1％．自下而上分段分片进行，喷射时严格按规程操作。混锚筋桩设计长度为9．0m，由3根(1)32螺纹钢筋凝土喷射前在坡面设置排水孔及排水花管，排水花管焊制而成，受现场施工及运输条件限制，安装锚筋桩时直径为50mm，长3m，喷混凝土前用纤维袋将排水孔需分节组装焊接。现场安装时，先在平地对锚筋桩第口封堵，喷射混凝土施工完毕后取出，保证孔口畅通。1节进行组装焊接，锚筋桩整体采用‘p8钢筋环，间距1第1层喷射混凝土厚度一般为5cm左右，以喷层m点焊加固，锚筋桩的吊装采用自制三脚架完成，吊装不产生坠落和滑动为宜，第1层喷过后，安装机编网，前将注浆管牢固绑扎在锚筋桩上，为保证注浆管的通安装间距10cm。机编网应在锚杆施工完毕后安装，畅性，绑扎部位应在锚筋桩底部靠上0．5m左右。第且牢固焊接在锚杆上，经验收合格后才能进行第2层1节锚筋桩吊装就位后固定在孔口位置，再进行第2喷混凝土。节安装、组焊。钢筋连接采用套筒连接，钢筋连接完成喷第2层混凝土前，采用风水枪将第1层喷层表后，按要求组焊、加装钢筋环、加长注浆管，取掉第一节面的乳膜及杂物等冲洗干净，按照相关的操作规程，连的固定装置继续锚筋桩吊装，第3节采用相同的施工续施工。喷混凝土终凝后2h，喷水养护，并且在14d程序，直到完成整根锚筋桩的吊装。之内使喷层表面保持湿润状态。锚筋桩人孔安装应保持平顺、均匀，同时保证锚筋2．2框格梁施工桩内部注浆管畅通，以确保注浆顺利。采用速凝砂浆对锚筋桩孔口20cm范围进行封框架梁施工流程为：施工准备一测量放样一钢筋口，并埋设50cm回浆管。灌浆材料水泥砂浆的强度加工及绑扎一模板组立一混凝土浇筑一修整边坡。等级不低于M25，灌浆压力为0．5MPa。钢筋在钢筋加工场加工，自卸车配合人工运输至注浆结束标准：在规定的灌浆压力下，回浆管返浆工作面。在钢筋绑扎前，先清除框架基础表面浮渣，保浓度与进浆浓度相同时，关闭进浆和回浆管，锚筋桩注证基础密实，在坡面上打短钢筋锚钉，绑扎钢筋时应与浆即可结束。坡面地形保持一致，并和短钢筋锚钉、自进式锚杆出露端连接牢固。2．4锚索施工模板采用木模板，模板外侧采用木方作为支撑，确锚索造孔选用YG40锚索钻机；采用YCW150、保模板稳固；模板底部与基础紧密接触，模板间缝隙采YCW250、YCW400型千斤顶和ZB4×500型电动油泵 第20期王永兴，等：锦屏水电站高压线塔基边坡处理施工31及其配套机具进行锚索张拉；单根预紧采用YDC240Q3安全防护措施型千斤顶；孔道灌浆采用JXB注浆机，双筒搅拌机制浆。3．1设置被动防护网锚索施工在施工平台上完成，施工平台的搭设方锦一右35kV出线终端塔靠近棉纱沟侧为冲沟，法同锚筋桩施工平台。造孔钻进过程中时常发生卡冲沟下方正对110kV施工变电站，为了防止滚石滑落钻、掉钻或塌孔等现象，由此判定该坡面覆盖层较厚，损坏施工变电站，在35kV出线终端塔下方和110kV深层岩体层间挤压破碎带、软弱夹层、断层与裂隙等发施工变电站之间再增加两道被动防护网，形成梯级防育，岩体破碎、软硬不均。根据现场实际情况，钻孔时护，从上至下每道防护网分别长100，150m，网高5m。采用钢套管跟进(‘p130mm，壁厚8mm)，孔深必须保为了防止小块碎石穿过被动防护网危及下方人员证人岩6m。锚索按设计要求制作并验收合格后，采及建筑物，在增加的第二道被动防护网上布置一层竹用人工扛抬，配合提升架与5t手动葫芦，徐徐穿人锚跳板拦截小块碎石和细渣，竹跳板用铁丝绑在被动防孔内。穿索结束后，及时将锚索外露部份包裹起来，以护网上，每隔一段时间，人工清运拦截的小块碎石和细防污损。渣，减少被动防护网的荷载。工程施工结束后，竹跳板锚索孔道采用纯水泥浆灌注，将全孔一次灌浆调不拆除，保留在被动防护网上。另外，对原损坏的被动整为锚固段与自由段两次灌浆，锚固段设计长度为5防护网进行恢复，延长l10kV变电站上部防护网。m，起灌水灰比为1：0．5，在灌浆200～400L后调整水3．2交通封闭及保护措施灰比为1：0．38，并在灌浆开始即限流30L／min，在灌在清渣过程中，为了防止石渣滚落到下方的公路，浆量达到3t后间歇10min，后继续灌浆30min，并在对路上的车辆和人员造成伤害，在清渣时安排2人站锚固段灌浆完成后待凝，自由段灌浆采用回浆管进行岗，对该路段采取交通临时封闭措施。填充，直至完成灌浆。灌浆过程中，随机取样作浆材试为了防止在清渣过程中石渣滚落伤及公路上的车样。辆和人员，在石渣滚落公路的50m范围内，布置脚手张拉前须对千斤顶、压力表等张拉机具与压力传架防护棚。脚手架临江侧与公路防撞栏杆固定，靠山感器按要求进行配套标定并绘制其标定曲线，以作为侧与锚杆固定。锚索正式张拉的依据。待浆材及混凝土垫座达到设计强度后，即可进行锚索张拉。4结语锚索张拉采用以张拉力控制为主、伸长值校核的通过对锦屏水电站锦～右35kV高压出线终端塔双控操作方法。当张拉力达到设计张拉力的1．1～基础处理的施工过程描述，总结类似高边坡高压线塔1．2倍时，稳压10～20min后锁定。张拉按设计要求基础稳定性降低情况下，如何及时有效地进行基础处分级进行，张拉过程要缓慢、连续、匀速。当锚索张拉理施工，希望能为类似工程提供借鉴作用。同时，类似实测伸长值与理论计算伸长值偏差超出+10％或小于工程施工过程中，必须注意施工顺序，按耗时短、见效一5％时，应停止张拉，待查明原因并采取相应措施后，快的施工工序优先施工，增强高压线塔基础的稳定性。方可恢复张拉。(编辑：赵凤超)锚索锁定48h内，锚索应力下降到设计值以下时，对锚索需进行补偿张拉。Constructionofside——slopetreatmentofhigh—-voltagelinetowerbaseofJinpingHydropowerStationWANGYongxing，MAWenbo(No．3DetachmentofArmedPoliceHydropowerEngineeringoops，Nanning530222，China)Abstract：Thebedrockinthelowerpartoftheslopewherethetowerbaseof35kVhigh—voltagelineattherightofJinpingHydropowerStationislocatedisbareandthecoveringlayerisloose．Thecracksexistintheslopebodyandtheslopeslidesunderthestorm，whichthreatensthesafetyofthetowerbase，andmustbetreated．Therefore，themeasuresofshotcreteandrockboltsupport，systematicanchorrods，meshsprayedconcrete，latticebeam，anchorpile，anchorcablereinforcementetc．wereadopt—ed．Adetailedintroductiontotheconstructionmethodisgiven．Thestabilityofthetowerbasewasimprovedafterthetreatment．Keywords：towerbase；basetreatment；highside—slope；JinpingHydropowerStation
