水电站电气设备安装质量评定表.doc

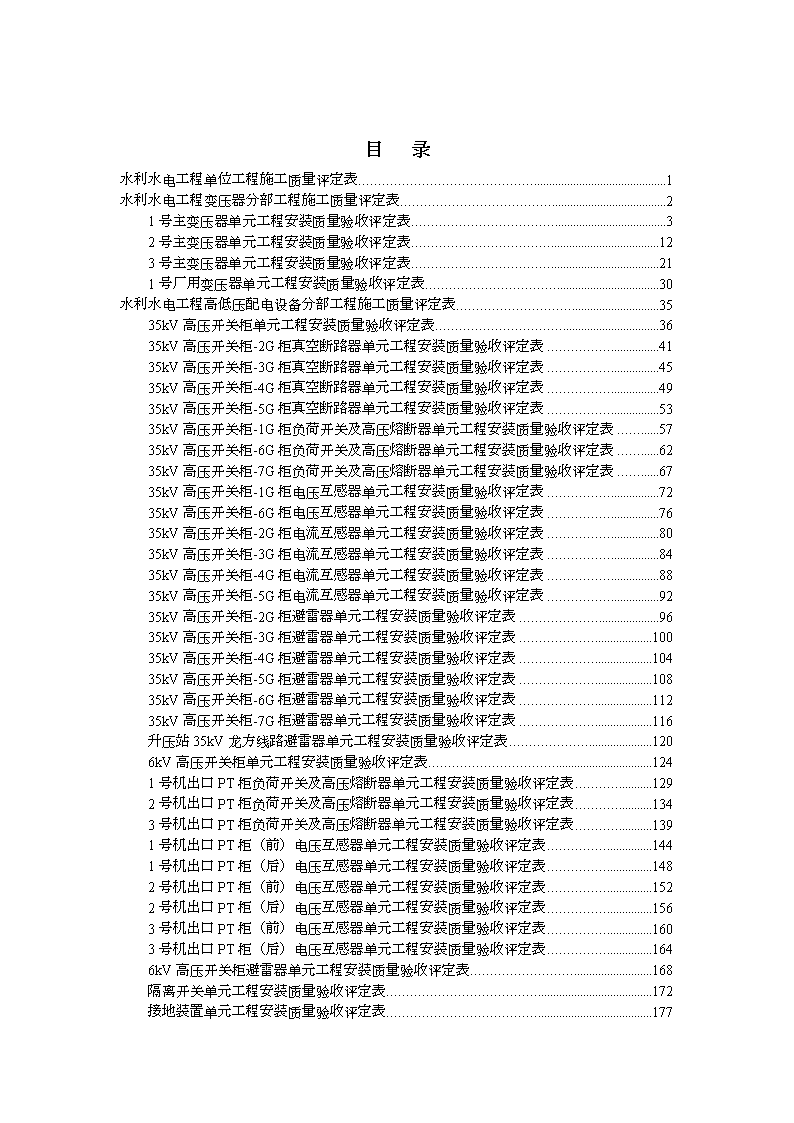

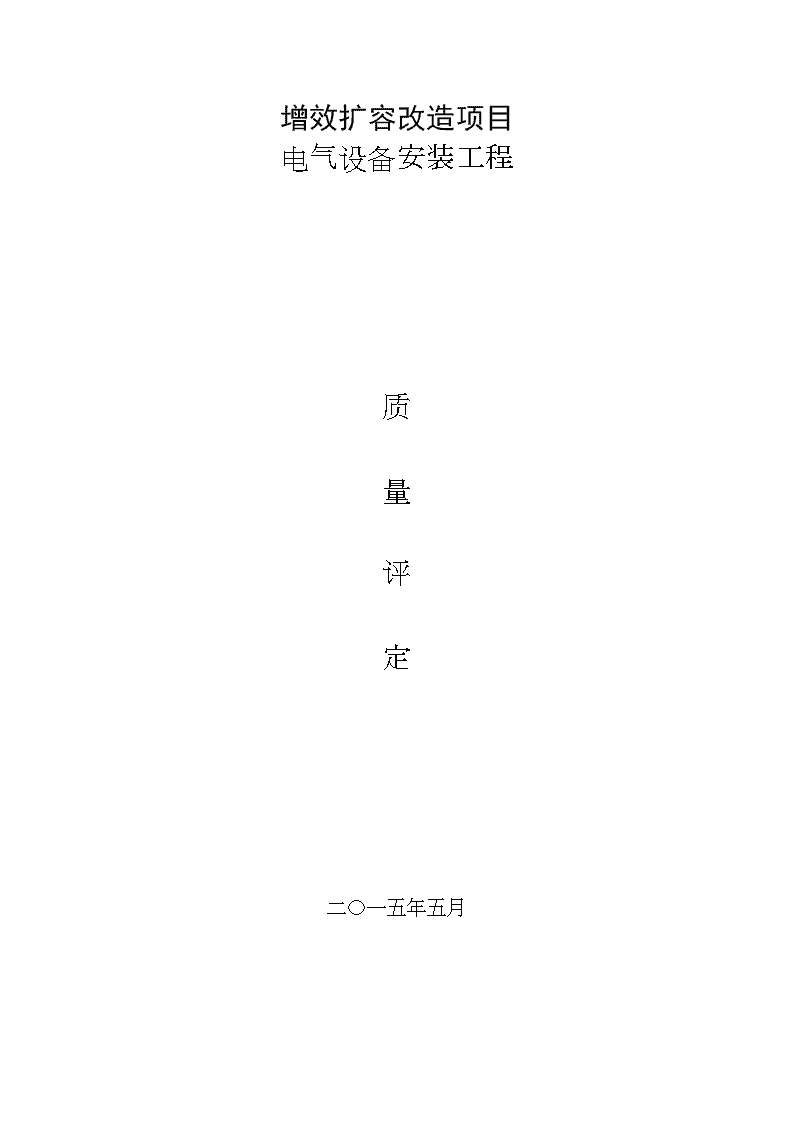

增效扩容改造项目电气设备安装工程质量评定二〇一五年五月 目录水利水电工程单位工程施工质量评定表1水利水电工程变压器分部工程施工质量评定表21号主变压器单元工程安装质量验收评定表32号主变压器单元工程安装质量验收评定表123号主变压器单元工程安装质量验收评定表211号厂用变压器单元工程安装质量验收评定表30水利水电工程高低压配电设备分部工程施工质量评定表3535kV高压开关柜单元工程安装质量验收评定表3635kV高压开关柜-2G柜真空断路器单元工程安装质量验收评定表4135kV高压开关柜-3G柜真空断路器单元工程安装质量验收评定表4535kV高压开关柜-4G柜真空断路器单元工程安装质量验收评定表4935kV高压开关柜-5G柜真空断路器单元工程安装质量验收评定表5335kV高压开关柜-1G柜负荷开关及高压熔断器单元工程安装质量验收评定表5735kV高压开关柜-6G柜负荷开关及高压熔断器单元工程安装质量验收评定表6235kV高压开关柜-7G柜负荷开关及高压熔断器单元工程安装质量验收评定表6735kV高压开关柜-1G柜电压互感器单元工程安装质量验收评定表7235kV高压开关柜-6G柜电压互感器单元工程安装质量验收评定表7635kV高压开关柜-2G柜电流互感器单元工程安装质量验收评定表8035kV高压开关柜-3G柜电流互感器单元工程安装质量验收评定表8435kV高压开关柜-4G柜电流互感器单元工程安装质量验收评定表8835kV高压开关柜-5G柜电流互感器单元工程安装质量验收评定表9235kV高压开关柜-2G柜避雷器单元工程安装质量验收评定表9635kV高压开关柜-3G柜避雷器单元工程安装质量验收评定表10035kV高压开关柜-4G柜避雷器单元工程安装质量验收评定表10435kV高压开关柜-5G柜避雷器单元工程安装质量验收评定表10835kV高压开关柜-6G柜避雷器单元工程安装质量验收评定表11235kV高压开关柜-7G柜避雷器单元工程安装质量验收评定表116升压站35kV龙方线路避雷器单元工程安装质量验收评定表1206kV高压开关柜单元工程安装质量验收评定表1241号机出口PT柜负荷开关及高压熔断器单元工程安装质量验收评定表1292号机出口PT柜负荷开关及高压熔断器单元工程安装质量验收评定表1343号机出口PT柜负荷开关及高压熔断器单元工程安装质量验收评定表1391号机出口PT柜（前）电压互感器单元工程安装质量验收评定表1441号机出口PT柜（后）电压互感器单元工程安装质量验收评定表1482号机出口PT柜（前）电压互感器单元工程安装质量验收评定表1522号机出口PT柜（后）电压互感器单元工程安装质量验收评定表1563号机出口PT柜（前）电压互感器单元工程安装质量验收评定表1603号机出口PT柜（后）电压互感器单元工程安装质量验收评定表1646kV高压开关柜避雷器单元工程安装质量验收评定表168隔离开关单元工程安装质量验收评定表172接地装置单元工程安装质量验收评定表177 1号发电机出口电流互感器单元工程安装质量验收评定表1821号发电机中性点电流互感器单元工程安装质量验收评定表1862号发电机出口电流互感器单元工程安装质量验收评定表1902号发电机中性点电流互感器单元工程安装质量验收评定表1943号发电机出口电流互感器单元工程安装质量验收评定表1983号发电机中性点电流互感器单元工程安装质量验收评定表202400V低压配电盘及低压电器单元工程安装质量验收评定表206水利水电工程电力电缆分部工程施工质量评定表212306~3063电缆线路单元工程安装质量验收评定表213311~1号主变高压侧电缆线路单元工程安装质量验收评定表221312~2号主变高压侧电缆线路单元工程安装质量验收评定表229313~3号主变高压侧电缆线路单元工程安装质量验收评定表2376kV电缆线路单元工程安装质量验收评定表245 水利水电工程单位工程施工质量评定表工程项目名称施工单位单位工程名称　电气设备安装单位工程施工时间自2015年03月16日至2015年4月28日单位工程量评定日期序号分部工程名称质量等级序号分部工程名称质量等级合格优良合格优良1变压器安装工程　7　　　2高低压配电设备安装工程　8　　　3电力电缆安装工程　9　　　4综合自动化保护设备安装工程　10　　　5励磁系统设备安装工程　　　　6　　　　　分部工程共5个，其中优良个，优良率%，主要分部工程优良率%外观质量应得分，实得分，得分率%施工质量检验资料质量事故处理情况观测资料分析结论施工单位自评等级：评定人：项目经理：（盖公章）年月日监理单位复核等级：复核人：总监或副总监：（盖公章）年月日项目法人认定等级：认定人：单位负责人：（盖公章）年月日工程质量监督机构核定等级：核定人：机构负责人：（盖公章）年月日 水利水电工程变压器分部工程施工质量评定表单位工程名称电气设备安装单位工程施工单位分部工程名称变压器安装工程施工日期自2015年04月01日至2015年4月22日分部工程量4台评定日期项次单元工程类别工程量单元工程个数合格个数其中优良个数备注11号主变压器安装1台122号主变压器安装1台133号主变压器安装1台141号厂变压器安装1台1合计4台施工单位自评意见监理单位复核意见项目法人认定意见本分部工程的单元工程质量全部合格，优良率为%，重要隐蔽单元工程及关键部位单元工程个，优良率为%。原材料质量，中间产品质量，金属结构及启闭机制造质量，机电产品质量。质量事故及质量缺陷处理情况：分部工程质量等级：评定人：项目技术负责人：（盖公章）年月日复核意见：分部工程质量等级：监理工程师：年月日总监或副总监代表：（盖公章）年月日认定意见：分部工程质量等级：现场代表：年月日技术负责人：（盖公章）年月日工程质量监督机构核定（备）意见：核定等级：核定（备）人：负责人：年月日年月日注：分部工程验收的质量结论，由项目法人报工程质量监督机构核备。大型枢纽工程主体建筑物的分部工程验收的质量结论，由项目法人报工程质量监督机构核定。 表9.1主变压器单元工程安装质量验收评定表单位工程名称电气设备安装单位工程单元工程量1台分部工程名称变压器安装工程安装单位单元工程名称、部位1号主变压器安装工程评定日期年月日项目检验结果外观及器身检查主控项目一般项目本体及附件安装主控项目一般项目注油及密封主控项目一般项目电气试验主控项目一般项目试运行主控项目一般项目施工单位自评意见安装质量检验主控项目项，全部符合本标准的质量要求，一般项目项，与本标准有微小出入的项，所占比率为%。质量要求操作试验或试运行符合本标准的要求，操作试验或试运行出现故障，单元工程等级评定为。（签字，加盖公章）年月日监理单位意见安装质量检验主控项目项，全部符合本标准的质量要求，一般项目项，与本标准有微小出入的项，所占比率为%。质量要求操作试验或试运行符合本标准的要求，操作试验或试运行出现故障，单元工程等级评定为。（签字，加盖公章）年月日注：对重要隐蔽单元工程和关键部位单元工程的安装质量验收评定应有设计、建设等单位的代表填意见并签字。具体要求应满足SL176的规定。 表9.1.1主变压器安装单元工程（部分）质量检查表分部工程名称变压器安装工程单元工程名称1号主变压器安装工程安装位置35kV升压站安装单位贵州省开、完工日期自2015年04月01日至2015年4月22日项目质量标准检验结果检验人（签字）外观及器身检查主控项目1器身1）各部位无油泥、金属屑等杂质；2）各部件无损伤、变形、无移动；3）所有螺栓紧固并有防松措施；绝缘螺栓无损坏，防松绑扎完好；4）绝缘围屏（若有）绑扎应牢固，线圈引出处封闭符合产品技术文件要求2铁芯1）外观无碰伤变形，铁轭与夹件间的绝缘垫完好；2）铁芯一点接地；3）铁芯各紧固件紧固，无松动；4）铁芯绝缘合格3绕组1）绕组裸导体外观无毛刺、尖角、断股、断片、拧弯，焊接符合要求，绝缘层完整，无缺损、变位；2）各绕组线圈排列整齐、间隙均匀，油路畅通（有绝缘围屏者除外）无异物；3）压钉紧固，防松螺母锁紧；4）高压应力锥、均压屏蔽罩（500kV高压侧）完好，无损伤；5）绕组绝缘电阻值不低于出厂值的70%4引出线1）绝缘包扎牢固，无破损、拧弯；2）固定牢固，绝缘距离符合设计要求；3）裸露部分无毛刺或尖角，焊接良好；4）与套管接线正确、连接牢固5调压切换装置1）无励磁调压切换装置各分接头与线圈连接紧固、正确，接点接触紧密、弹性良好，切换装置拉杆、分接头凸轮等完整无损，转动盘动作灵活、密封良好，指示器指示正确；2）有载调压切换装置的分接开关、切换开关接触良好，位置显示一致，分接引线连接牢固、正确，切换开关部分密封良好 表9.1.1（续）外观及器身检查一般项目1到货检查1）油箱及所有的附件齐全，无锈蚀或机械损伤，密封良好；2）各连接部位螺栓齐全，紧固良好；3）套管包装完好，表面无裂缝、伤痕，充油套管无渗油现象，油位指示正常；4）充气运输的变压器，气体压力保持在0.01~0.03MPa；5）电压在220kV及以上，容量150MVA及以上的变压器在运输和装卸过程中三维冲击加速度均不大于3g或符合制造厂要求2回罩1）器身在空气中的暴露时间应符合GB50148的规定；2）法兰连接紧固，结合面无渗油注：设备运输符合规定，且制造厂说明可不进行器身检查的，现场可不进行器身检查检查意见：主控项目共项，其中符合本标准质量要求项；一般项目共项，其中符合本标准质量要求项，与本标准有微小出入项。安装单位年月日监理工程师年月日 表9.1.2主变压器安装单元工程（部分）质量检查表分部工程名称变压器安装工程单元工程名称1号主变压器安装工程安装位置35kV升压站安装单位贵州省开、完工日期自2015年04月01日至2015年4月22日项目质量标准检验结果检验人（签字）本体及附件安装主控项目1套管1）瓷外套套管表面清洁，无损伤，法兰连接螺栓齐全、紧固密封良好；2）硅橡胶外套套管外观无裂纹、损伤、变形；3）充油套管无渗漏油、油位正常；4）均压环表面光滑无划痕，安装牢固、方向正确；5）套管顶部密封良好，引出线与套管连接螺栓紧固2升高座1）电流互感器和升高座的中心宜一致，电流互感器二次端子板密封严密，无渗油现象；2）升高座法兰面与本体法兰面平行就位，放气塞位置在升高座最高处；3）绝缘筒安装牢固，位置正确3冷却装置1）安装前按制造厂规定进行密封试验无渗漏；2）安装牢靠，密封良好，管路阀门操作灵活、开闭位置正确；3）油流继电器、差压继电器、渗漏继电器密封严密、动作可靠；4）油泵密封良好，无渗油或进气现象，转向正确，无异常现象；5）风扇电动机及叶片安装牢固，叶片无变形，电机转动灵活、转向正确，无卡阻；6）冷却装置控制部分安装质量标准应符合GB50171的规定一般项目1基础及轨道1）预埋件符合设计文件要求2）基础水平允许误差为±5mm；3）两轨道间距允许误差为±2mm；4）轨道对设计标高允许误差为±2mm；5）轨道连接处水平允许误差为±1mm2本体就位1）变压器安装位置正确；2）轮距与轨距中心对正，制动器安装牢固表9.1.2（续） 3储油柜及吸湿器1）储油柜安装符合产品技术文件要求；2）油位表动作灵活，其指示与储油柜实际油位相符；3）储油柜安装方向正确；4）吸湿器与储油柜的连接管密封良好，吸湿剂干燥，油封油位在油面线上本体及附件安装一般项目4气体继电器1）安装前经校验合格，动作整定值符合产品技术文件要求；2）与连通管的连接密封良好，连通管的升高坡度符合产品技术文件要求；3）集气盒充满变压器油，密封严密，继电器进线孔封堵严密；4）观察窗挡板处于打开位置；5）进口产品安装质量标准还应符合产品技术文件要求5安全气道1）内壁清洁干燥；2）隔膜安装位置及油流方向正确6压力释放装置1）安装方向正确；2）阀盖及升高座内部清洁，密封良好，电接点动作准确，动作压力值符合产品技术文件要求7测温装置1）温度计安装前经校验合格，指示正确，整定值符合产品技术文件要求；2）温度计座严密无渗油，闲置的温度计座应密封；3）膨胀式温度计细金属软管不应压扁和急剧扭曲，弯曲半径不小于50mm检查意见：主控项目共项，其中符合本标准质量要求项；一般项目共项，其中符合本标准质量要求项，与本标准有微小出入项。安装单位年月日监理工程师年月日 表9.1.3主变压器安装单元工程（部分）质量检查表编号：日期：分部工程名称变压器安装工程单元工程名称1号主变压器安装工程安装位置35kV升压站安装单位贵州省开、完工日期自2015年04月01日至2015年4月22日项目质量标准检验结果检验人（签字）电气试验主控项目1绕组连同套管一起的绝缘电阻、吸收比或极化指数1）换算至同一温度比较，绝缘电阻值应不低于产品出厂试验值的70%；2）电压等级在35kV以上，且容量在4000kVA及以上时，应测量吸收比；吸收比与产品出厂值比较硬无明显差别，在常温下应不小于1.3；当R60s>3000MΩ时，吸收比可不做考核要求；3）电压等级在220kV及以上且容量在120MVA及以上时，宜用5000V兆欧表测极化指数；测得值与产品出厂值比较应无明显差别，在常温下应不小于1.3；当R60s>10000MΩ时，极化指数可不做考核要求2与铁芯绝缘的各紧固件及铁芯的绝缘电阻持续1min无闪烙及击穿现象3绕组连同套管的直流电阻1）各相测值相互差值应小于平均值的2%；线间测值相互差值应小于平均值的1%；2）与同温下产品出厂实测值比较，相应变化应不大于2%；3）由于变压器结构等原因，差值超过1）项时，可只按2）项比较，但应说明原因4绕组连同套管的介质损耗角正切值tan＆应符合GB50150的规定 表9.1.3（续）电气试验主控项目5绕组连同套管的直流泄漏电流应符合GB50150的规定6绕组连同套管的长时感应耐压试验带局部放电测量1）电压等级220kV及以上的变压器，新安装时必须进行现场局部放电试验；对于电压等级为110kV的变压器，当对绝缘有怀疑时，应进行局部放电试验；2）试验及判断方法应符合GB1094.3的规定7绕组变形试验应符合GB50150的规定8相位与系统相位一致9所有分接头的电压比与制造厂铭牌数据相比无明显差别，且符合变压比的规律，差值应符合GB50150的规定10三相变压器的接线组别和单相变压器引出线极性与设计要求及铭牌标记和外壳符号相符11非纯瓷套管试验应符合GB50150的规定12有载调压装置的检查试验应符合GB50150的规定//13绝缘油试验应符合GB50150的规定或产品技术文件要求14绕组连同套管的交流耐压应符合GB50150的规定一般项目1噪音测量应符合GB50150的规定2套管电流互感器试验应符合第8章的规定//检查意见：主控项目共项，其中符合本标准质量要求项；一般项目共项，其中符合本标准质量要求项，与本标准有微小出入项。安装单位年月日监理工程师年月日 表9.1.4主变压器安装单元工程（部分）质量检查表分部工程名称变压器安装工程单元工程名称1号主变压器安装工程安装位置35kV升压站安装单位贵州省开、完工日期自2015年04月01日至2015年4月22日项目质量标准检验结果检验人（签字）试运行主控项目1试运行前检查1）本体、冷却装置及所有附件无缺陷，且不渗油；2）轮子的制动装置应牢固；3）事故排油设施完好，消防设施齐全，投入正常；4）储油柜、冷却装置、净油器等油系统上的阀门处于设备运行位置，储油柜和充油套管油位应正常；冷却装置试运行正常，联动正确；强迫油循环的变压器应启动全部冷却装置，进行循环4h以上，放完残留空气；5）接地引下线及其与主接地网的连接应满足设计要求，接地可靠6）铁芯和夹件的接地引出套管、套管末屏接地应符合产品技术文件要求；备用电流互感器二次绕组应短接接地；套管电流互感器接线正确，极性符合设计要求；套管顶部结构的接触及密封良好；7）分接头的位置符合运行系统要求，且指示正确；安装完毕如分接头位置有调整，必须进行调整后分接位置的直流电阻测试，并对比分析合格；8）变压器的相位及绕组的接线组别符合并列运行要求；9）测温装置指示正确，冷却装置整定值符合设计要求；10）变压器的全部电气试验应合格，保护装置整定值符合规定，操作及联动试验正确 表9.1.4（续）试运行主控项目2冲击合闸试验1）接于中性点接地系统的变压器，在进行冲击合闸时，其中性点必须接地；2）变压器第一次投入时，可全电压冲击合闸，如有条件时在冲击合闸前应先进行零起升压试验；3）冲击合闸试验时，变压器宜由高压侧投入；对发电机变压器绕组接线的变压器，当发电机与变压器间无操作断开点时，可不作全电压冲击合闸，以零起升压试验考核；4）变压器进行5次空载全电压冲击合闸，第一次受电后持续时间不少于10min，检查无异常后按每次间隔5min进行冲击合闸试验；全电压冲击合闸时，变压器励磁涌流不应引起保护装置动作，变压器无异常3试运行时检查1）变压器并列前，应先核对相位；2）带电后，检查本体及附件所有焊缝和连接面，无渗油现象检查意见：主控项目共项，其中符合本标准质量要求项；一般项目共项，其中符合本标准质量要求项，与本标准有微小出入项。安装单位年月日监理工程师年月日 表9.1主变压器单元工程安装质量验收评定表单位工程名称电气设备安装单位工程单元工程量1台分部工程名称变压器安装工程安装单位单元工程名称、部位2号主变压器安装工程评定日期年月日项目检验结果外观及器身检查主控项目一般项目本体及附件安装主控项目一般项目注油及密封主控项目一般项目电气试验主控项目一般项目试运行主控项目一般项目施工单位自评意见安装质量检验主控项目项，全部符合本标准的质量要求，一般项目项，与本标准有微小出入的项，所占比率为%。质量要求操作试验或试运行符合本标准的要求，操作试验或试运行出现故障，单元工程等级评定为。（签字，加盖公章）年月日监理单位意见安装质量检验主控项目项，全部符合本标准的质量要求，一般项目项，与本标准有微小出入的项，所占比率为%。质量要求操作试验或试运行符合本标准的要求，操作试验或试运行出现故障，单元工程等级评定为。（签字，加盖公章）年月日注：对重要隐蔽单元工程和关键部位单元工程的安装质量验收评定应有设计、建设等单位的代表填意见并签字。具体要求应满足SL176的规定。 表9.1.1主变压器安装单元工程（部分）质量检查表分部工程名称变压器安装工程单元工程名称2号主变压器安装工程安装位置35kV升压站安装单位贵州省开、完工日期自2015年04月01日至2015年4月22日项目质量标准检验结果检验人（签字）外观及器身检查主控项目1器身1）各部位无油泥、金属屑等杂质；2）各部件无损伤、变形、无移动；3）所有螺栓紧固并有防松措施；绝缘螺栓无损坏，防松绑扎完好；4）绝缘围屏（若有）绑扎应牢固，线圈引出处封闭符合产品技术文件要求2铁芯1）外观无碰伤变形，铁轭与夹件间的绝缘垫完好；2）铁芯一点接地；3）铁芯各紧固件紧固，无松动；4）铁芯绝缘合格3绕组1)绕组裸导体外观无毛刺、尖角、断股、断片、拧弯，焊接符合要求，绝缘层完整，无缺损、变位；2)各绕组线圈排列整齐、间隙均匀，油路畅通（有绝缘围屏者除外）无异物；3)压钉紧固，防松螺母锁紧；4)高压应力锥、均压屏蔽罩（500kV高压侧）完好，无损伤；5)绕组绝缘电阻值不低于出厂值的70%4引出线1）绝缘包扎牢固，无破损、拧弯；2）固定牢固，绝缘距离符合设计要求；3）裸露部分无毛刺或尖角，焊接良好；4）与套管接线正确、连接牢固5调压切换装置1）无励磁调压切换装置各分接头与线圈连接紧固、正确，接点接触紧密、弹性良好，切换装置拉杆、分接头凸轮等完整无损，转动盘动作灵活、密封良好，指示器指示正确；2）有载调压切换装置的分接开关、切换开关接触良好，位置显示一致，分接引线连接牢固、正确，切换开关部分密封良好 表9.1.1（续）外观及器身检查一般项目1到货检查1）油箱及所有的附件齐全，无锈蚀或机械损伤，密封良好；2）各连接部位螺栓齐全，紧固良好；3）套管包装完好，表面无裂缝、伤痕，充油套管无渗油现象，油位指示正常；4）充气运输的变压器，气体压力保持在0.01~0.03MPa；5）电压在220kV及以上，容量150MVA及以上的变压器在运输和装卸过程中三维冲击加速度均不大于3g或符合制造厂要求2回罩1）器身在空气中的暴露时间应符合GB50148的规定；2）法兰连接紧固，结合面无渗油注：设备运输符合规定，且制造厂说明可不进行器身检查的，现场可不进行器身检查检查意见：主控项目共项，其中符合本标准质量要求项；一般项目共项，其中符合本标准质量要求项，与本标准有微小出入项。安装单位年月日监理工程师年月日 表9.1.2主变压器安装单元工程（部分）质量检查表分部工程名称变压器安装工程单元工程名称2号主变压器安装工程安装位置35kV升压站安装单位贵州省开、完工日期自2015年04月01日至2015年4月22日项目质量标准检验结果检验人（签字）本体及附件安装主控项目1套管1)瓷外套套管表面清洁，无损伤，法兰连接螺栓齐全、紧固密封良好；2)硅橡胶外套套管外观无裂纹、损伤、变形；3)充油套管无渗漏油、油位正常；4)均压环表面光滑无划痕，安装牢固、方向正确；5)套管顶部密封良好，引出线与套管连接螺栓紧固2升高座1)电流互感器和升高座的中心宜一致，电流互感器二次端子板密封严密，无渗油现象；2)升高座法兰面与本体法兰面平行就位，放气塞位置在升高座最高处；3)绝缘筒安装牢固，位置正确3冷却装置1)安装前按制造厂规定进行密封试验无渗漏；2)安装牢靠，密封良好，管路阀门操作灵活、开闭位置正确；3)油流继电器、差压继电器、渗漏继电器密封严密、动作可靠；4)油泵密封良好，无渗油或进气现象，转向正确，无异常现象；5)风扇电动机及叶片安装牢固，叶片无变形，电机转动灵活、转向正确，无卡阻；6)冷却装置控制部分安装质量标准应符合GB50171的规定一般项目1基础及轨道1)预埋件符合设计文件要求2)基础水平允许误差为±5mm；3)两轨道间距允许误差为±2mm；4)轨道对设计标高允许误差为±2mm；5）轨道连接处水平允许误差为±1mm2本体就位1）变压器安装位置正确；2）轮距与轨距中心对正，制动器安装牢固 表9.1.2（续）3储油柜及吸湿器1)储油柜安装符合产品技术文件要求；2)油位表动作灵活，其指示与储油柜实际油位相符；3)储油柜安装方向正确；4)吸湿器与储油柜的连接管密封良好，吸湿剂干燥，油封油位在油面线上本体及附件安装一般项目4气体继电器1)安装前经校验合格，动作整定值符合产品技术文件要求；2)与连通管的连接密封良好，连通管的升高坡度符合产品技术文件要求；3)集气盒充满变压器油，密封严密，继电器进线孔封堵严密；4)观察窗挡板处于打开位置；5)进口产品安装质量标准还应符合产品技术文件要求5安全气道1)内壁清洁干燥；2)隔膜安装位置及油流方向正确6压力释放装置1)安装方向正确；2)阀盖及升高座内部清洁，密封良好，电接点动作准确，动作压力值符合产品技术文件要求7测温装置1)温度计安装前经校验合格，指示正确，整定值符合产品技术文件要求；2)温度计座严密无渗油，闲置的温度计座应密封；2)膨胀式温度计细金属软管不应压扁和急剧扭曲，弯曲半径不小于50mm检查意见：主控项目共项，其中符合本标准质量要求项；一般项目共项，其中符合本标准质量要求项，与本标准有微小出入项。安装单位年月日监理工程师年月日 表9.1.3主变压器安装单元工程（部分）质量检查表编号：日期：分部工程名称变压器安装工程单元工程名称2号主变压器安装工程安装位置35kV升压站安装单位贵州省开、完工日期自2015年04月01日至2015年4月22日项目质量标准检验结果检验人（签字）电气试验主控项目1绕组连同套管一起的绝缘电阻、吸收比或极化指数1）换算至同一温度比较，绝缘电阻值应不低于产品出厂试验值的70%；2）电压等级在35kV以上，且容量在4000kVA及以上时，应测量吸收比；吸收比与产品出厂值比较硬无明显差别，在常温下应不小于1.3；当R60s>3000MΩ时，吸收比可不做考核要求；3）电压等级在220kV及以上且容量在120MVA及以上时，宜用5000V兆欧表测极化指数；测得值与产品出厂值比较应无明显差别，在常温下应不小于1.3；当R60s>10000MΩ时，极化指数可不做考核要求2与铁芯绝缘的各紧固件及铁芯的绝缘电阻持续1min无闪烙及击穿现象3绕组连同套管的直流电阻1)各相测值相互差值应小于平均值的2%；线间测值相互差值应小于平均值的1%；2)与同温下产品出厂实测值比较，相应变化应不大于2%；3)由于变压器结构等原因，差值超过1）项时，可只按2）项比较，但应说明原因4绕组连同套管的介质损耗角正切值tan＆应符合GB50150的规定 表9.1.3（续）电气试验主控项目5绕组连同套管的直流泄漏电流应符合GB50150的规定6绕组连同套管的长时感应耐压试验带局部放电测量1）电压等级220kV及以上的变压器，新安装时必须进行现场局部放电试验；对于电压等级为110kV的变压器，当对绝缘有怀疑时，应进行局部放电试验；2）试验及判断方法应符合GB1094.3的规定7绕组变形试验应符合GB50150的规定8相位与系统相位一致9所有分接头的电压比与制造厂铭牌数据相比无明显差别，且符合变压比的规律，差值应符合GB50150的规定10三相变压器的接线组别和单相变压器引出线极性与设计要求及铭牌标记和外壳符号相符11非纯瓷套管试验应符合GB50150的规定12有载调压装置的检查试验应符合GB50150的规定//13绝缘油试验应符合GB50150的规定或产品技术文件要求14绕组连同套管的交流耐压应符合GB50150的规定一般项目1噪音测量应符合GB50150的规定2套管电流互感器试验应符合第8章的规定//检查意见：主控项目共项，其中符合本标准质量要求项；一般项目共项，其中符合本标准质量要求项，与本标准有微小出入项。安装单位年月日监理工程师年月日 表9.1.4主变压器安装单元工程（部分）质量检查表分部工程名称变压器安装工程单元工程名称2号主变压器安装工程安装位置35kV升压站安装单位贵州省开、完工日期自2015年04月01日至2015年4月22日项目质量标准检验结果检验人（签字）试运行主控项目1试运行前检查1）本体、冷却装置及所有附件无缺陷，且不渗油；2）轮子的制动装置应牢固；3）事故排油设施完好，消防设施齐全，投入正常；4）储油柜、冷却装置、净油器等油系统上的阀门处于设备运行位置，储油柜和充油套管油位应正常；冷却装置试运行正常，联动正确；强迫油循环的变压器应启动全部冷却装置，进行循环4h以上，放完残留空气；5）接地引下线及其与主接地网的连接应满足设计要求，接地可靠6）铁芯和夹件的接地引出套管、套管末屏接地应符合产品技术文件要求；备用电流互感器二次绕组应短接接地；套管电流互感器接线正确，极性符合设计要求；套管顶部结构的接触及密封良好；7）分接头的位置符合运行系统要求，且指示正确；安装完毕如分接头位置有调整，必须进行调整后分接位置的直流电阻测试，并对比分析合格；8）变压器的相位及绕组的接线组别符合并列运行要求；9）测温装置指示正确，冷却装置整定值符合设计要求；10）变压器的全部电气试验应合格，保护装置整定值符合规定，操作及联动试验正确 表9.1.4（续）试运行主控项目2冲击合闸试验1）接于中性点接地系统的变压器，在进行冲击合闸时，其中性点必须接地；2）变压器第一次投入时，可全电压冲击合闸，如有条件时在冲击合闸前应先进行零起升压试验；3）冲击合闸试验时，变压器宜由高压侧投入；对发电机变压器绕组接线的变压器，当发电机与变压器间无操作断开点时，可不作全电压冲击合闸，以零起升压试验考核；4）变压器进行5次空载全电压冲击合闸，第一次受电后持续时间不少于10min，检查无异常后按每次间隔5min进行冲击合闸试验；全电压冲击合闸时，变压器励磁涌流不应引起保护装置动作，变压器无异常3试运行时检查1）变压器并列前，应先核对相位；2）带电后，检查本体及附件所有焊缝和连接面，无渗油现象检查意见：主控项目共项，其中符合本标准质量要求项；一般项目共项，其中符合本标准质量要求项，与本标准有微小出入项。安装单位年月日监理工程师年月日 表9.1主变压器单元工程安装质量验收评定表单位工程名称电气设备安装单位工程单元工程量1台分部工程名称变压器安装工程安装单位单元工程名称、部位3号主变压器安装工程评定日期年月日项目检验结果外观及器身检查主控项目一般项目本体及附件安装主控项目一般项目注油及密封主控项目一般项目电气试验主控项目一般项目试运行主控项目一般项目施工单位自评意见安装质量检验主控项目项，全部符合本标准的质量要求，一般项目项，与本标准有微小出入的项，所占比率为%。质量要求操作试验或试运行符合本标准的要求，操作试验或试运行出现故障，单元工程等级评定为。（签字，加盖公章）年月日监理单位意见安装质量检验主控项目项，全部符合本标准的质量要求，一般项目项，与本标准有微小出入的项，所占比率为%。质量要求操作试验或试运行符合本标准的要求，操作试验或试运行出现故障，单元工程等级评定为。（签字，加盖公章）年月日注：对重要隐蔽单元工程和关键部位单元工程的安装质量验收评定应有设计、建设等单位的代表填意见并签字。具体要求应满足SL176的规定。 表9.1.1主变压器安装单元工程（部分）质量检查表分部工程名称变压器安装工程单元工程名称3号主变压器安装工程安装位置35kV升压站安装单位贵州省开、完工日期自2015年04月01日至2015年4月22日项目质量标准检验结果检验人（签字）外观及器身检查主控项目1器身1）各部位无油泥、金属屑等杂质；2）各部件无损伤、变形、无移动；3）所有螺栓紧固并有防松措施；绝缘螺栓无损坏，防松绑扎完好；4）绝缘围屏（若有）绑扎应牢固，线圈引出处封闭符合产品技术文件要求2铁芯1）外观无碰伤变形，铁轭与夹件间的绝缘垫完好；2）铁芯一点接地；3）铁芯各紧固件紧固，无松动；4）铁芯绝缘合格3绕组1）绕组裸导体外观无毛刺、尖角、断股、断片、拧弯，焊接符合要求，绝缘层完整，无缺损、变位；2）各绕组线圈排列整齐、间隙均匀，油路畅通（有绝缘围屏者除外）无异物；3）压钉紧固，防松螺母锁紧；4）高压应力锥、均压屏蔽罩（500kV高压侧）完好，无损伤；5）绕组绝缘电阻值不低于出厂值的70%4引出线1）绝缘包扎牢固，无破损、拧弯；2）固定牢固，绝缘距离符合设计要求；3）裸露部分无毛刺或尖角，焊接良好；4）与套管接线正确、连接牢固5调压切换装置1）无励磁调压切换装置各分接头与线圈连接紧固、正确，接点接触紧密、弹性良好，切换装置拉杆、分接头凸轮等完整无损，转动盘动作灵活、密封良好，指示器指示正确；2）有载调压切换装置的分接开关、切换开关接触良好，位置显示一致，分接引线连接牢固、正确，切换开关部分密封良好 表9.1.1（续）外观及器身检查一般项目1到货检查1）油箱及所有的附件齐全，无锈蚀或机械损伤，密封良好；2）各连接部位螺栓齐全，紧固良好；3）套管包装完好，表面无裂缝、伤痕，充油套管无渗油现象，油位指示正常；4）充气运输的变压器，气体压力保持在0.01~0.03MPa；5）电压在220kV及以上，容量150MVA及以上的变压器在运输和装卸过程中三维冲击加速度均不大于3g或符合制造厂要求2回罩1）器身在空气中的暴露时间应符合GB50148的规定；2）法兰连接紧固，结合面无渗油注：设备运输符合规定，且制造厂说明可不进行器身检查的，现场可不进行器身检查检查意见：主控项目共项，其中符合本标准质量要求项；一般项目共项，其中符合本标准质量要求项，与本标准有微小出入项。安装单位年月日监理工程师年月日 表9.1.2主变压器安装单元工程（部分）质量检查表分部工程名称变压器安装工程单元工程名称3号主变压器安装工程安装位置35kV升压站安装单位贵州省开、完工日期自2015年04月01日至2015年4月22日项目质量标准检验结果检验人（签字）本体及附件安装主控项目1套管1)瓷外套套管表面清洁，无损伤，法兰连接螺栓齐全、紧固密封良好；2)硅橡胶外套套管外观无裂纹、损伤、变形；3)充油套管无渗漏油、油位正常；4)均压环表面光滑无划痕，安装牢固、方向正确；5)套管顶部密封良好，引出线与套管连接螺栓紧固2升高座1)电流互感器和升高座的中心宜一致，电流互感器二次端子板密封严密，无渗油现象；2)升高座法兰面与本体法兰面平行就位，放气塞位置在升高座最高处；3)绝缘筒安装牢固，位置正确3冷却装置1)安装前按制造厂规定进行密封试验无渗漏；2)安装牢靠，密封良好，管路阀门操作灵活、开闭位置正确；3)油流继电器、差压继电器、渗漏继电器密封严密、动作可靠；4)油泵密封良好，无渗油或进气现象，转向正确，无异常现象；5)风扇电动机及叶片安装牢固，叶片无变形，电机转动灵活、转向正确，无卡阻；6)冷却装置控制部分安装质量标准应符合GB50171的规定一般项目1基础及轨道1)预埋件符合设计文件要求2)基础水平允许误差为±5mm；3)两轨道间距允许误差为±2mm；4)轨道对设计标高允许误差为±2mm；5）轨道连接处水平允许误差为±1mm2本体就位1）变压器安装位置正确；2）轮距与轨距中心对正，制动器安装牢固表9.1.2（续） 3储油柜及吸湿器1)储油柜安装符合产品技术文件要求；2)油位表动作灵活，其指示与储油柜实际油位相符；3)储油柜安装方向正确；4)吸湿器与储油柜的连接管密封良好，吸湿剂干燥，油封油位在油面线上本体及附件安装一般项目4气体继电器1)安装前经校验合格，动作整定值符合产品技术文件要求；2)与连通管的连接密封良好，连通管的升高坡度符合产品技术文件要求；3)集气盒充满变压器油，密封严密，继电器进线孔封堵严密；4)观察窗挡板处于打开位置；5)进口产品安装质量标准还应符合产品技术文件要求5安全气道1)内壁清洁干燥；2)隔膜安装位置及油流方向正确6压力释放装置1)安装方向正确；2)阀盖及升高座内部清洁，密封良好，电接点动作准确，动作压力值符合产品技术文件要求7测温装置1)温度计安装前经校验合格，指示正确，整定值符合产品技术文件要求；2)温度计座严密无渗油，闲置的温度计座应密封；3)膨胀式温度计细金属软管不应压扁和急剧扭曲，弯曲半径不小于50mm检查意见：主控项目共项，其中符合本标准质量要求项；一般项目共项，其中符合本标准质量要求项，与本标准有微小出入项。安装单位年月日监理工程师年月日 表9.1.3主变压器安装单元工程（部分）质量检查表分部工程名称变压器安装工程单元工程名称3号主变压器安装工程安装位置35kV升压站安装单位贵州省开、完工日期自2015年04月01日至2015年4月22日项目质量标准检验结果检验人（签字）电气试验主控项目1绕组连同套管一起的绝缘电阻、吸收比或极化指数1）换算至同一温度比较，绝缘电阻值应不低于产品出厂试验值的70%；2）电压等级在35kV以上，且容量在4000kVA及以上时，应测量吸收比；吸收比与产品出厂值比较硬无明显差别，在常温下应不小于1.3；当R60s>3000MΩ时，吸收比可不做考核要求；3）电压等级在220kV及以上且容量在120MVA及以上时，宜用5000V兆欧表测极化指数；测得值与产品出厂值比较应无明显差别，在常温下应不小于1.3；当R60s>10000MΩ时，极化指数可不做考核要求2与铁芯绝缘的各紧固件及铁芯的绝缘电阻持续1min无闪烙及击穿现象3绕组连同套管的直流电阻1)各相测值相互差值应小于平均值的2%；线间测值相互差值应小于平均值的1%；2)与同温下产品出厂实测值比较，相应变化应不大于2%；3)由于变压器结构等原因，差值超过1）项时，可只按2）项比较，但应说明原因4绕组连同套管的介质损耗角正切值tan＆应符合GB50150的规定 表9.1.3（续）电气试验主控项目5绕组连同套管的直流泄漏电流应符合GB50150的规定6绕组连同套管的长时感应耐压试验带局部放电测量1）电压等级220kV及以上的变压器，新安装时必须进行现场局部放电试验；对于电压等级为110kV的变压器，当对绝缘有怀疑时，应进行局部放电试验；2）试验及判断方法应符合GB1094.3的规定7绕组变形试验应符合GB50150的规定8相位与系统相位一致9所有分接头的电压比与制造厂铭牌数据相比无明显差别，且符合变压比的规律，差值应符合GB50150的规定10三相变压器的接线组别和单相变压器引出线极性与设计要求及铭牌标记和外壳符号相符11非纯瓷套管试验应符合GB50150的规定12有载调压装置的检查试验应符合GB50150的规定//13绝缘油试验应符合GB50150的规定或产品技术文件要求14绕组连同套管的交流耐压应符合GB50150的规定一般项目1噪音测量应符合GB50150的规定2套管电流互感器试验应符合第8章的规定//检查意见：主控项目共项，其中符合本标准质量要求项；一般项目共项，其中符合本标准质量要求项，与本标准有微小出入项。安装单位年月日监理工程师年月日 表9.1.4主变压器安装单元工程（部分）质量检查表分部工程名称变压器安装工程单元工程名称3号主变压器安装工程安装位置35kV升压站安装单位贵州省开、完工日期自2015年04月01日至2015年4月22日项目质量标准检验结果检验人（签字）试运行主控项目1试运行前检查1）本体、冷却装置及所有附件无缺陷，且不渗油；2）轮子的制动装置应牢固；3）事故排油设施完好，消防设施齐全，投入正常；4）储油柜、冷却装置、净油器等油系统上的阀门处于设备运行位置，储油柜和充油套管油位应正常；冷却装置试运行正常，联动正确；强迫油循环的变压器应启动全部冷却装置，进行循环4h以上，放完残留空气；5）接地引下线及其与主接地网的连接应满足设计要求，接地可靠6）铁芯和夹件的接地引出套管、套管末屏接地应符合产品技术文件要求；备用电流互感器二次绕组应短接接地；套管电流互感器接线正确，极性符合设计要求；套管顶部结构的接触及密封良好；7）分接头的位置符合运行系统要求，且指示正确；安装完毕如分接头位置有调整，必须进行调整后分接位置的直流电阻测试，并对比分析合格；8）变压器的相位及绕组的接线组别符合并列运行要求；9）测温装置指示正确，冷却装置整定值符合设计要求；10）变压器的全部电气试验应合格，保护装置整定值符合规定，操作及联动试验正确 表9.1.4（续）试运行主控项目2冲击合闸试验1）接于中性点接地系统的变压器，在进行冲击合闸时，其中性点必须接地；2）变压器第一次投入时，可全电压冲击合闸，如有条件时在冲击合闸前应先进行零起升压试验；3）冲击合闸试验时，变压器宜由高压侧投入；对发电机变压器绕组接线的变压器，当发电机与变压器间无操作断开点时，可不作全电压冲击合闸，以零起升压试验考核；4）变压器进行5次空载全电压冲击合闸，第一次受电后持续时间不少于10min，检查无异常后按每次间隔5min进行冲击合闸试验；全电压冲击合闸时，变压器励磁涌流不应引起保护装置动作，变压器无异常3试运行时检查1）变压器并列前，应先核对相位；2）带电后，检查本体及附件所有焊缝和连接面，无渗油现象检查意见：主控项目共项，其中符合本标准质量要求项；一般项目共项，其中符合本标准质量要求项，与本标准有微小出入项。安装单位年月日监理工程师年月日 表8.9厂用变压器单元工程安装质量验收评定表单位工程名称电气设备安装单位工程单元工程量1台分部工程名称变压器安装工程安装单位单元工程名称、部位1号厂用变压器安装工程评定日期年月日项目检验结果外观及器身检查主控项目一般项目本体及附件安装检查干式变压器主控项目一般项目油浸变压器主控项目一般项目电气试验检查主控项目一般项目施工单位自评意见安装质量检验主控项目项，全部符合本标准的质量要求，一般项目项，与本标准有微小出入的项，所占比率为%。质量要求操作试验或试运行符合本标准的要求，操作试验或试运行出现故障，单元工程等级评定为。（签字，加盖公章）年月日监理单位意见安装质量检验主控项目项，全部符合本标准的质量要求，一般项目项，与本标准有微小出入的项，所占比率为%。质量要求操作试验或试运行符合本标准的要求，操作试验或试运行出现故障，单元工程等级评定为。（签字，加盖公章）年月日注：对重要隐蔽单元工程和关键部位单元工程的安装质量验收评定应有设计、建设等单位的代表填意见并签字。具体要求应满足SL176的规定。表8.9.1厂用变压器安装单元工程（部分）质量检查表 编号：日期：分部工程名称变压器安装工程单元工程名称1号厂用变压器安装工程安装部位35kV高压室安装单位开、完工日期自2015年04月01日至2015年4月22日项目质量标准检验结果检验人（签字）外观及器身质量检查主控项目1器身1）器身检查应符合GB50148规定或产品技术文件要求；2）各部件无损伤、变形、无移动；3）所有螺栓紧固并有防松措施；绝缘螺栓无损坏，防松绑扎完好；4）油浸变压器箱体完好，无渗漏2铁芯1）外观无碰伤变形；2）铁芯一点接地；3）铁芯各紧固件紧固、无松动；4）铁芯绝缘良好3绕组1）绕组接线表面无放电痕迹及裂纹；2）各绕组线圈排列整齐，间隙均匀，油路畅通；3）绕组压钉（或垫块）紧固，绝缘完好，防松螺母锁紧4引出线1）绝缘包扎紧固，无破损、拧弯；2）固定牢固，绝缘距离符合设计文件要求；3）裸露部分无毛刺或尖角，焊接良好；4）与套管接线正确，连接牢固5调压切换装置1）无励磁调压切换装置各分接头与线圈连接紧固、正确，接点接触紧密、弹性良好，切换装置拉杆、分接头凸轮等完整无损，转动盘动作灵活、密封良好，指示器指示正确；2）有载调压切换装置的分接头开关、切换开关接触良好，位置显示一致，分接引线连接牢固、正确，切换开关部分密封良好表8.9.1(续) 外观及器身质量检查一般项目1到货检查1）油箱及所有附件齐全，无锈蚀或机械损伤，密封良好；2）各连接部位螺栓齐全，紧固良好；3）套管包装完好，表面无裂纹、伤痕、充油套管无渗油现象，油位指示正常2外壳及附件1）铭牌及接线圈标志齐全清晰；2）附件齐全完好，绝缘子外观光滑，无裂纹检查意见：主控项目共项，其中符合本标准质量要求项；一般项目共项，其中符合本标准质量要求项，与本标准有微小出入项。安装单位年月日监理工程师年月日 表8.9.2（a）厂用干式变压器安装单元工程（部分）质量检查表编号：日期：分部工程名称变压器安装工程单元工程名称1号厂用变压器安装工程安装部位35kV高压室安装单位开、完工日期自2015年04月01日至2015年4月22日项目质量标准检验结果检验人（签字）本体及附件安装检查主控项目1铁芯紧固件无松动，有且只有一点接地2绕组接线牢固正确，表面无放电痕迹及裂纹3引出线绝缘层无损伤、裂纹，裸露导体无毛刺尖角，防松件齐全、完好，引线支架固定牢固，无损伤4温控装置指示正确，动作可靠5冷却风扇电动机及叶片安装牢固、转向正确，无异常现象一般项目1相色标志正确、清晰2接触应符合GB50169的规定或产品技术文件要求检查意见：主控项目共项，其中符合本标准质量要求项；一般项目共项，其中符合本标准质量要求项，与本标准有微小出入项。安装单位年月日监理工程师年月日 表8.9.3厂用变压器安装单元工程（部分）质量检查表编号：日期：分部工程名称变压器安装工程单元工程名称1号厂用变压器安装工程安装部位35kV高压室安装单位开、完工日期自2015年04月01日至2015年4月22日项目质量标准检验结果检验人（签字）电气试验检查主控项目1绕组联通套管一起的绝缘电阻、吸收比绝缘电阻值不低于产品出厂试验值的70%2与铁芯绝缘的各紧固件及铁芯的绝缘电阻持续1min无闪烙及击穿现象3绕组连同套管的直流电阻1）容量等级为1600KVA及以下的三项变压器，各相差值小于平均值的4%；线间测值的相互差值应小于平均值的2%；1600kVA以上三相变压器，各相测值相互差值应小于平均值的1%；2）与同温下产品出厂实测值比较，相应变化不大于2%；3）由于变压器结构等原因，差值超过第1）项时，可只按第2）项比较，并应说明原因4相位相位正确5三相变压器的接线组别和单项变压器引出线极性与设计要求及铭牌标记和外壳符号相符6所有分接头的电压比与制造厂铭牌数据相比无差别，且符合变压器的规律值应符合GB50150的规定7有载调压装置的检查试验应符合GB50150的规定//8油浸式变压器绝缘油试验应符合GB50150的规定或产品技术文件要求//9绕组连同套管的交流耐压试验应符合GB50150的规定10冲击合闸试验应符合GB50150的规定检查意见：主控项目共项，其中符合本标准质量要求项；一般项目共项，其中符合本标准质量要求项，与本标准有微小出入项。安装单位年月日监理工程师年月日 水利水电工程高低压配电设备分部工程施工质量评定表单位工程名称电气设备安装单位工程施工单位分部工程名称高低压配电设备安装工程施工日期自2015年4月2日至2015年4月24日分部工程量台评定日期年月日项次单元工程类别工程量单元工程个数合格个数其中优良个数备注135kV高压开关柜安装工程7台126kV高压开关柜安装工程3台13400V低压配电柜安装工程9台14真空断路器安装工程4台45互感器安装工程18组186避雷器安装工程8组87熔断器安装工程6组68隔离刀闸安装工程1组19接地装置安装工程1项1合计施工单位自评意见监理单位复核意见项目法人认定意见本分部工程的单元工程质量全部合格，优良率为%，重要隐蔽单元工程及关键部位单元工程个，优良率为%。原材料质量，中间产品质量，金属结构及启闭机制造质量，机电产品质量。质量事故及质量缺陷处理情况：分部工程质量等级：评定人：项目技术负责人：（盖公章）年月日复核意见：分部工程质量等级：监理工程师：年月日总监或副总监代表：（盖公章）年月日认定意见：分部工程质量等级：现场代表：年月日技术负责人：（盖公章）年月日工程质量监督机构核定（备）意见：核定等级：核定（备）人：负责人：年月日年月日注：分部工程验收的质量结论，由项目法人报工程质量监督机构核备。大型枢纽工程主体建筑物的分部工程验收的质量结论，由项目法人报工程质量监督机构核定。 表8.8高压开关柜单元工程安装质量验收评定表单位工程名称电气设备安装单位工程单元工程量7台分部工程名称高低压配电设备安装工程安装单位单元工程名称、部位35kV高压开关柜安装工程评定日期年月日项目检验结果外观检查主控项目一般项目安装检查主控项目一般项目电气试验检查主控项目一般项目施工单位自评意见安装质量检验主控项目项，全部符合本标准的质量要求，一般项目项，与本标准有微小出入的项，所占比率为%。质量要求操作试验或试运行符合本标准的要求，操作试验或试运行出现故障，单元工程等级评定为。（签字，加盖公章）年月日监理单位意见安装质量检验主控项目项，全部符合本标准的质量要求，一般项目项，与本标准有微小出入的项，所占比率为%。质量要求操作试验或试运行符合本标准的要求，操作试验或试运行出现故障，单元工程等级评定为。（签字，加盖公章）年月日注：对重要隐蔽单元工程和关键部位单元工程的安装质量验收评定应有设计、建设等单位的代表填意见并签字。具体要求应满足SL176的规定。 表8.8.1高压开关柜安装单元工程（部分）质量检查表编号：日期：分部工程名称高低压配电设备安装工程单元工程名称35kV高压开关柜安装安装部位35kV高压室安装单位开、完工日期自2015年4月2日至2015年4月24日项目质量标准检验结果检验人（签字）外观质量检查主控项目1柜内元件1）开关柜内断路器、负荷开关、隔离开关、接地开关、避雷器等元件符合本标准中同类电气设备质量标准；2）柜内设备与各构件间连接应牢固一般项目1外观1）开关柜间隔排列顺序符合设计文件要求；2）开关柜无变形及受损，防腐完好检查意见：主控项目共项，其中符合本标准质量要求项；一般项目共项，其中符合本标准质量要求项，与本标准有微小出入项。安装单位年月日监理工程师年月日 表8.8.2高压开关柜安装单元工程（部分）质量检查表分部工程名称高低压配电设备安装工程单元工程名称35kV高压开关柜安装安装部位35kV高压室安装单位遵义市正业电气工程安装有限责任公司开、完工日期自2015年4月2日至2015年4月24日项目质量标准检验结果检验人（签字）安装检查主控项目1高压开关柜安装1）固定式高压开关柜紧固件完好、齐全，固定牢固；2）手车推拉灵活、轻便，无卡阻、碰撞；具有相同额定值和结构的组件，具有互换性；3）安全隔离板开启应灵活，并应随手车的进出面相应动作；4）手车推入工作位置后，动触头底部的间隙，应符合产品技术文件要求2闭锁装置1）机械闭锁、电气闭锁动作正确、可靠；2）开关柜“五防”功能符合产品技术文件要求3接地1）成列开关柜的接地母线，应有两处明显的与接地网可靠连接点；2）金属柜门与接地的金属构架连接渡河产品技术文件要求4二次回路及元件1）手车或抽屉的二次回路连接插件（插头与插座）应接触良好，并应有锁紧措施；2）仪表、继电器等二次元件的防振措施应可靠；3）信号和控制回路应符合GB50171的规定一般项目1基础安装1）型钢顶部标高符合产品技术文件要求，没有要求时宜高出抹平地面10mm；2）基础型钢允许偏差应符合表8.8.2-1的规定。2柜体安装开关柜安装垂直度、水平偏差以及柜面偏差和柜间接缝的允许偏差应符合表8.8.2-2的规定。检查意见：主控项目共项，其中符合本标准质量要求项；一般项目共项，其中符合本标准质量要求项，与本标准有微小出入项。安装单位年月日监理工程师年月日表8.8.2-1基础型钢安装允许偏差值 项目允许偏差mm/mmm/全长不直度＜1＜5水平度＜1＜5位置偏差及不平行度—＜5表8.8.2-2基础型钢安装允许偏差值项目允许偏差垂直度＜1.5mm/m水平偏差相邻两盘顶部＜2mm成列盘顶盘＜2mm盘间偏差相邻两盘边＜1mm成列盘面＜5mm盘间接缝＜2mm 表8.8.3高压开关柜安装单元工程（部分）质量检查表编号：日期：分部工程名称高低压配电设备安装工程单元工程名称35kV高压开关柜安装工程安装部位35kV高压室安装单位遵义市正业电气工程安装有限责任公司开、完工日期自2015年4月2日至2015年4月24日项目质量标准检验结果检验人（签字）电气试验检查1断路器见表8.2.3//2隔离开关见表8.3.3//3负荷开关见表8.4.3//4熔断器见表8.4.3//5接地开关接地牢固、导通良好6避雷器见表8.7.3//检查意见：主控项目共项，其中符合本标准质量要求项；一般项目共项，其中符合本标准质量要求项，与本标准有微小出入项。安装单位年月日监理工程师年月日 表8.2真空断路器单元工程安装质量验收评定表单位工程名称电气设备安装工程单元工程量1台分部工程名称高低压配电设备安装工程安装单位遵义市正业电气工程安装有限责任公司单元工程名称、部位2G柜真空断路器安装工程评定日期年月日项目检验结果外观检查主控项目一般项目安装检查主控项目一般项目电气试验及操作试验检查主控项目一般项目施工单位自评意见安装质量检验主控项目项，全部符合本标准的质量要求，一般项目项，与本标准有微小出入的项，所占比率为%。质量要求操作试验或试运行符合本标准的要求，操作试验或试运行出现故障，单元工程等级评定为。（签字，加盖公章）年月日监理单位意见安装质量检验主控项目项，全部符合本标准的质量要求，一般项目项，与本标准有微小出入的项，所占比率为%。质量要求操作试验或试运行符合本标准的要求，操作试验或试运行出现故障，单元工程等级评定为。（签字，加盖公章）年月日注：对重要隐蔽单元工程和关键部位单元工程的安装质量验收评定应有设计、建设等单位的代表填意见并签字。具体要求应满足SL176的规定。 表8.2.1真空断路器安装单元工程（部分）质量检查表编号：日期：分部工程名称高低压配电设备安装工程单元工程名称2G柜真空断路器安装工程安装部位35kV高压开关柜-2G柜安装单位遵义市正业电气工程安装有限责任公司开、完工日期自2015年4月2日至2015年4月24日项目质量标准检验结果检验人（签字）外观质量检查主控项目1导电部分1）设备接线端子的接触表面平整、清洁、无氧化膜，镀银成完好；2）设备载流部分的可挠连接无折损、表面凹陷及锈蚀；3）真空断路器本体两端与外部链接的触头洁净光滑、镀银层完好，触头弹簧齐全、无损伤2绝缘部分无变形、受潮一般项目1外观1）绝缘隔板齐全，完好；2）灭弧室、磁套与铁件间应粘合牢固、无裂纹及破损；3）相色标志清晰、正确2断路器支架焊接良好，外部防腐层完整检查意见：主控项目共项，其中符合本标准质量要求项；一般项目共项，其中符合本标准质量要求项，与本标准有微小出入项。安装单位年月日监理工程师年月日 表8.2.2真空断路器安装单元工程（部分）质量检查表编号：日期：分部工程名称高低压配电设备安装工程单元工程名称2G柜真空断路器安装工程安装部位35kV高压开关柜-2G柜安装单位遵义市正业电气工程安装有限责任公司开、完工日期自2015年4月2日至2015年4月24日项目质量标准检验结果检验人（签字）安装检查主控项目1导电部分设备导电部分连接可靠，接线端子搭接面和螺栓紧固力矩应符合GB50149的规定2弹簧操作机构1）分、合闸闭锁装置动作灵活，复位准确，扣合可靠；2）机构分、合位置指示与设备实际分、合状态一致；3）三项联动连杆的拐臂应在同一水平面上，拐臂角度应一致3接地接地牢固，导通良好4二次回路信号和控制回路应符合GB50171的规定一般项目1基础或支架1）中心距离及高度允许误差为±10mm；2）预留孔或预埋件中心线允许误差为±10mm；3）预埋螺栓中心线允许误差为±2mm2本体安装安装垂直、固定牢固、详见支持瓷件在同一水平线上检查意见：主控项目共项，其中符合本标准质量要求项；一般项目共项，其中符合本标准质量要求项，与本标准有微小出入项。安装单位年月日监理工程师年月日 表8.2.3真空断路器安装单元工程（部分）质量检查表编号：日期：分部工程名称高低压配电设备安装工程单元工程名称2G柜真空断路器安装工程安装部位35kV高压开关柜-2G柜安装单位遵义市正业电气工程安装有限责任公司开、完工日期自2015年4月2日至2015年4月24日项目质量标准检验结果检验人（签字）电气试验及操作试验检查主控项目1绝缘电阻整体及绝缘拉杆绝缘电阻值应符合GB50150的规定及产品技术文件要求2导电回路电阻符合产品技术文件要求3分、合闸线圈及合闸接触器线圈的绝缘电阻和直流电阻符合产品技术文件要求4操作机构试验1）位置指示器动作应正确可靠，分、合位置指示与设备实际分、合状态一致；2）断路器及其操作机构的联动正常，无卡阻现象，辅助开关动作正确可靠5主触头分、合闸的时间，分、合闸的同期性，合闸时触头的弹跳时间符合GB50150的规定6交流耐压试验符合GB50150的规定7并联电阻、电容符合产品技术文件要求检查意见：主控项目共项，其中符合本标准质量要求项；一般项目共项，其中符合本标准质量要求项，与本标准有微小出入项。安装单位（盖章）年月日监理工程师（签字）年月日 表8.2真空断路器单元工程安装质量验收评定表单位工程名称电气设备安装工程单元工程量1台分部工程名称高低压配电设备安装工程安装单位遵义市正业电气工程安装有限责任公司单元工程名称、部位3G柜真空断路器安装工程评定日期年月日项目检验结果外观检查主控项目一般项目安装检查主控项目一般项目电气试验及操作试验检查主控项目一般项目施工单位自评意见安装质量检验主控项目项，全部符合本标准的质量要求，一般项目项，与本标准有微小出入的项，所占比率为%。质量要求操作试验或试运行符合本标准的要求，操作试验或试运行出现故障，单元工程等级评定为。（签字，加盖公章）年月日监理单位意见安装质量检验主控项目项，全部符合本标准的质量要求，一般项目项，与本标准有微小出入的项，所占比率为%。质量要求操作试验或试运行符合本标准的要求，操作试验或试运行出现故障，单元工程等级评定为。（签字，加盖公章）年月日注：对重要隐蔽单元工程和关键部位单元工程的安装质量验收评定应有设计、建设等单位的代表填意见并签字。具体要求应满足SL176的规定。 表8.2.1真空断路器安装单元工程（部分）质量检查表编号：日期：分部工程名称高低压配电设备安装工程单元工程名称3G柜真空断路器安装工程安装部位35kV高压开关柜-3G柜安装单位遵义市正业电气工程安装有限责任公司开、完工日期自2015年4月2日至2015年4月24日项目质量标准检验结果检验人（签字）外观质量检查主控项目1导电部分1）设备接线端子的接触表面平整、清洁、无氧化膜，镀银成完好；2）设备载流部分的可挠连接无折损、表面凹陷及锈蚀；3）真空断路器本体两端与外部链接的触头洁净光滑、镀银层完好，触头弹簧齐全、无损伤2绝缘部分无变形、受潮一般项目1外观1）绝缘隔板齐全，完好；2）灭弧室、磁套与铁件间应粘合牢固、无裂纹及破损；3）相色标志清晰、正确2断路器支架焊接良好，外部防腐层完整检查意见：主控项目共项，其中符合本标准质量要求项；一般项目共项，其中符合本标准质量要求项，与本标准有微小出入项。安装单位年月日监理工程师年月日 表8.2.2真空断路器安装单元工程（部分）质量检查表编号：日期：分部工程名称高低压配电设备安装工程单元工程名称3G柜真空断路器安装工程安装部位35kV高压开关柜-3G柜安装单位遵义市正业电气工程安装有限责任公司开、完工日期自2015年4月2日至2015年4月24日项目质量标准检验结果检验人（签字）安装检查主控项目1导电部分设备导电部分连接可靠，接线端子搭接面和螺栓紧固力矩应符合GB50149的规定2弹簧操作机构1）分、合闸闭锁装置动作灵活，复位准确，扣合可靠；2）机构分、合位置指示与设备实际分、合状态一致；3）三项联动连杆的拐臂应在同一水平面上，拐臂角度应一致3接地接地牢固，导通良好4二次回路信号和控制回路应符合GB50171的规定一般项目1基础或支架1）中心距离及高度允许误差为±10mm；2）预留孔或预埋件中心线允许误差为±10mm；3）预埋螺栓中心线允许误差为±2mm2本体安装安装垂直、固定牢固、详见支持瓷件在同一水平线上检查意见：主控项目共项，其中符合本标准质量要求项；一般项目共项，其中符合本标准质量要求项，与本标准有微小出入项。安装单位年月日监理工程师年月日表8.2.3真空断路器安装单元工程（部分）质量检查表 编号：日期：分部工程名称高低压配电设备安装工程单元工程名称3G柜真空断路器安装工程安装部位35kV高压开关柜-3G柜安装单位遵义市正业电气工程安装有限责任公司开、完工日期自2015年4月2日至2015年4月24日项目质量标准检验结果检验人（签字）电气试验及操作试验检查主控项目1绝缘电阻整体及绝缘拉杆绝缘电阻值应符合GB50150的规定及产品技术文件要求2导电回路电阻符合产品技术文件要求3分、合闸线圈及合闸接触器线圈的绝缘电阻和直流电阻符合产品技术文件要求4操作机构试验1）位置指示器动作应正确可靠，分、合位置指示与设备实际分、合状态一致；2）断路器及其操作机构的联动正常，无卡阻现象，辅助开关动作正确可靠5主触头分、合闸的时间，分、合闸的同期性，合闸时触头的弹跳时间符合GB50150的规定6交流耐压试验符合GB50150的规定7并联电阻、电容符合产品技术文件要求检查意见：主控项目共项，其中符合本标准质量要求项；一般项目共项，其中符合本标准质量要求项，与本标准有微小出入项。安装单位年月日监理工程师年月日 表8.2真空断路器单元工程安装质量验收评定表单位工程名称电气设备安装单位工程单元工程量1台分部工程名称高低压配电设备安装工程安装单位遵义市正业电气工程安装有限责任公司单元工程名称、部位4G柜真空断路器安装工程评定日期年月日项目检验结果外观检查主控项目一般项目安装检查主控项目一般项目电气试验及操作试验检查主控项目一般项目施工单位自评意见安装质量检验主控项目项，全部符合本标准的质量要求，一般项目项，与本标准有微小出入的项，所占比率为%。质量要求操作试验或试运行符合本标准的要求，操作试验或试运行出现故障，单元工程等级评定为。（签字，加盖公章）年月日监理单位意见安装质量检验主控项目项，全部符合本标准的质量要求，一般项目项，与本标准有微小出入的项，所占比率为%。质量要求操作试验或试运行符合本标准的要求，操作试验或试运行出现故障，单元工程等级评定为。（签字，加盖公章）年月日注：对重要隐蔽单元工程和关键部位单元工程的安装质量验收评定应有设计、建设等单位的代表填意见并签字。具体要求应满足SL176的规定。 表8.2.1真空断路器安装单元工程（部分）质量检查表编号：日期：分部工程名称高低压配电设备安装工程单元工程名称4G柜真空断路器安装工程安装部位35kV高压开关柜-4G柜安装单位遵义市正业电气工程安装有限责任公司开、完工日期自2015年4月2日至2015年4月24日项目质量标准检验结果检验人（签字）外观质量检查主控项目1导电部分1）设备接线端子的接触表面平整、清洁、无氧化膜，镀银成完好；2）设备载流部分的可挠连接无折损、表面凹陷及锈蚀；3）真空断路器本体两端与外部链接的触头洁净光滑、镀银层完好，触头弹簧齐全、无损伤2绝缘部分无变形、受潮一般项目1外观1）绝缘隔板齐全，完好；2）灭弧室、磁套与铁件间应粘合牢固、无裂纹及破损；3）相色标志清晰、正确2断路器支架焊接良好，外部防腐层完整检查意见：主控项目共项，其中符合本标准质量要求项；一般项目共项，其中符合本标准质量要求项，与本标准有微小出入项。安装单位年月日监理工程师年月日 表8.2.2真空断路器安装单元工程（部分）质量检查表编号：日期：分部工程名称高低压配电设备安装工程单元工程名称4G柜真空断路器安装工程安装部位35kV高压开关柜-4G柜安装单位遵义市正业电气工程安装有限责任公司开、完工日期自2015年4月2日至2015年4月24日项目质量标准检验结果检验人（签字）安装检查主控项目1导电部分设备导电部分连接可靠，接线端子搭接面和螺栓紧固力矩应符合GB50149的规定2弹簧操作机构1）分、合闸闭锁装置动作灵活，复位准确，扣合可靠；2）机构分、合位置指示与设备实际分、合状态一致；3）三项联动连杆的拐臂应在同一水平面上，拐臂角度应一致3接地接地牢固，导通良好4二次回路信号和控制回路应符合GB50171的规定一般项目1基础或支架1）中心距离及高度允许误差为±10mm；2）预留孔或预埋件中心线允许误差为±10mm；3）预埋螺栓中心线允许误差为±2mm2本体安装安装垂直、固定牢固、详见支持瓷件在同一水平线上检查意见：主控项目共项，其中符合本标准质量要求项；一般项目共项，其中符合本标准质量要求项，与本标准有微小出入项。安装单位年月日监理工程师年月日 表8.2.3真空断路器安装单元工程（部分）质量检查表编号：日期：分部工程名称高低压配电设备安装工程单元工程名称4G柜真空断路器安装工程安装部位35kV高压开关柜-4G柜安装单位遵义市正业电气工程安装有限责任公司开、完工日期自2015年4月2日至2015年4月24日项目质量标准检验结果检验人（签字）电气试验及操作试验检查主控项目1绝缘电阻整体及绝缘拉杆绝缘电阻值应符合GB50150的规定及产品技术文件要求2导电回路电阻符合产品技术文件要求3分、合闸线圈及合闸接触器线圈的绝缘电阻和直流电阻符合产品技术文件要求4操作机构试验1）位置指示器动作应正确可靠，分、合位置指示与设备实际分、合状态一致；2）断路器及其操作机构的联动正常，无卡阻现象，辅助开关动作正确可靠5主触头分、合闸的时间，分、合闸的同期性，合闸时触头的弹跳时间符合GB50150的规定6交流耐压试验符合GB50150的规定7并联电阻、电容符合产品技术文件要求检查意见：主控项目共项，其中符合本标准质量要求项；一般项目共项，其中符合本标准质量要求项，与本标准有微小出入项。安装单位年月日监理工程师年月日 表8.2真空断路器单元工程安装质量验收评定表单位工程名称电气设备安装单位工程单元工程量1台分部工程名称高低压配电设备安装工程安装单位遵义市正业电气工程安装有限责任公司单元工程名称、部位5G柜真空断路器安装工程评定日期年月日项目检验结果外观检查主控项目一般项目安装检查主控项目一般项目电气试验及操作试验检查主控项目一般项目施工单位自评意见安装质量检验主控项目项，全部符合本标准的质量要求，一般项目项，与本标准有微小出入的项，所占比率为%。质量要求操作试验或试运行符合本标准的要求，操作试验或试运行出现故障，单元工程等级评定为。（签字，加盖公章）年月日监理单位意见安装质量检验主控项目项，全部符合本标准的质量要求，一般项目项，与本标准有微小出入的项，所占比率为%。质量要求操作试验或试运行符合本标准的要求，操作试验或试运行出现故障，单元工程等级评定为。（签字，加盖公章）年月日注：对重要隐蔽单元工程和关键部位单元工程的安装质量验收评定应有设计、建设等单位的代表填意见并签字。具体要求应满足SL176的规定。 表8.2.1真空断路器安装单元工程（部分）质量检查表编号：日期：分部工程名称高低压配电设备安装工程单元工程名称5G柜真空断路器安装工程安装部位35kV高压开关柜-5G柜安装单位遵义市正业电气工程安装有限责任公司开、完工日期自2015年4月2日至2015年4月24日项目质量标准检验结果检验人（签字）外观质量检查主控项目1导电部分1）设备接线端子的接触表面平整、清洁、无氧化膜，镀银成完好；2）设备载流部分的可挠连接无折损、表面凹陷及锈蚀；3）真空断路器本体两端与外部链接的触头洁净光滑、镀银层完好，触头弹簧齐全、无损伤2绝缘部分无变形、受潮一般项目1外观1）绝缘隔板齐全，完好；2）灭弧室、磁套与铁件间应粘合牢固、无裂纹及破损；3）相色标志清晰、正确2断路器支架焊接良好，外部防腐层完整检查意见：主控项目共项，其中符合本标准质量要求项；一般项目共项，其中符合本标准质量要求项，与本标准有微小出入项。安装单位年月日监理工程师年月日 表8.2.2真空断路器安装单元工程（部分）质量检查表编号：日期：分部工程名称高低压配电设备安装工程单元工程名称5G柜真空断路器安装工程安装部位35kV高压开关柜-5G柜安装单位遵义市正业电气工程安装有限责任公司开、完工日期自2015年4月2日至2015年4月24日项目质量标准检验结果检验人（签字）安装检查主控项目1导电部分设备导电部分连接可靠，接线端子搭接面和螺栓紧固力矩应符合GB50149的规定2弹簧操作机构1）分、合闸闭锁装置动作灵活，复位准确，扣合可靠；2）机构分、合位置指示与设备实际分、合状态一致；3）三项联动连杆的拐臂应在同一水平面上，拐臂角度应一致3接地接地牢固，导通良好4二次回路信号和控制回路应符合GB50171的规定一般项目1基础或支架1）中心距离及高度允许误差为±10mm；2）预留孔或预埋件中心线允许误差为±10mm；3）预埋螺栓中心线允许误差为±2mm2本体安装安装垂直、固定牢固、详见支持瓷件在同一水平线上检查意见：主控项目共项，其中符合本标准质量要求项；一般项目共项，其中符合本标准质量要求项，与本标准有微小出入项。安装单位年月日监理工程师年月日 表8.2.3真空断路器安装单元工程（部分）质量检查表编号：日期：分部工程名称高低压配电设备安装工程单元工程名称5G柜真空断路器安装工程安装部位35kV高压开关柜-5G柜安装单位遵义市正业电气工程安装有限责任公司开、完工日期自2015年4月2日至2015年4月24日项目质量标准检验结果检验人（签字）电气试验及操作试验检查主控项目1绝缘电阻整体及绝缘拉杆绝缘电阻值应符合GB50150的规定及产品技术文件要求2导电回路电阻符合产品技术文件要求3分、合闸线圈及合闸接触器线圈的绝缘电阻和直流电阻符合产品技术文件要求4操作机构试验1）位置指示器动作应正确可靠，分、合位置指示与设备实际分、合状态一致；2）断路器及其操作机构的联动正常，无卡阻现象，辅助开关动作正确可靠5主触头分、合闸的时间，分、合闸的同期性，合闸时触头的弹跳时间符合GB50150的规定6交流耐压试验符合GB50150的规定7并联电阻、电容符合产品技术文件要求检查意见：主控项目共项，其中符合本标准质量要求项；一般项目共项，其中符合本标准质量要求项，与本标准有微小出入项。安装单位年月日监理工程师年月日 表8.4负荷开关及高压熔断器单元工程安装质量验收评定表单位工程名称电气设备安装工程单元工程量1组分部工程名称高低压配电设备安装工程安装单位遵义市正业电气工程安装有限责任公司单元工程名称、部位35kV高压熔断器安装工程评定日期年月日项目检验结果外观检查主控项目一般项目安装检查主控项目一般项目电气试验及操作试验检查主控项目一般项目施工单位自评意见安装质量检验主控项目项，全部符合本标准的质量要求，一般项目项，与本标准有微小出入的项，所占比率为%。质量要求操作试验或试运行符合本标准的要求，操作试验或试运行出现故障，单元工程等级评定为。（签字，加盖公章）年月日监理单位意见安装质量检验主控项目项，全部符合本标准的质量要求，一般项目项，与本标准有微小出入的项，所占比率为%。质量要求操作试验或试运行符合本标准的要求，操作试验或试运行出现故障，单元工程等级评定为。（签字，加盖公章）年月日注：对重要隐蔽单元工程和关键部位单元工程的安装质量验收评定应有设计、建设等单位的代表填意见并签字。具体要求应满足SL176的规定。 表8.4.1负荷开关及高压熔断器安装单元工程（部分）质量检查表编号：日期：分部工程名称高压配电设备安装工程单元工程名称35kV高压熔断器安装工程安装部位35kV高压开关柜-1G柜安装单位遵义市正业电气工程安装有限责任公司开、完工日期自2015年4月2日至2015年4月24日项目质量标准检验结果检验人（签字）外观质量检查一般项目1负荷开关1）部件齐全、完整；2）灭弧筒内产生气体的有机绝缘物应完整无裂纹；绝缘子表面清洁，无裂纹、破损、焊接残留斑点等缺陷，与瓷瓶与金属法兰胶装部位牢固密实；3）支柱绝缘子无裂纹、损伤、无修补；4）操动机构零部件齐全，所有固定链接部分应紧固，转动部分涂有润滑脂；5）带油负荷开关外露部分及油箱清理干净，油位正常，油质合格无渗漏2高压熔断器1）零部件齐全、无锈蚀，熔管无裂纹、破损；2）熔丝的规格符合设计文件要求，且无弯折、压扁或损伤检查意见：主控项目共项，其中符合本标准质量要求项；一般项目共项，其中符合本标准质量要求项，与本标准有微小出入项。安装单位年月日监理工程师年月日 表8.4.2负荷开关及高压熔断器安装单元工程（部分）质量检查表编号：日期：分部工程名称高压配电设备安装工程单元工程名称35kV高压熔断器安装工程安装部位35kV高压开关柜-1G柜安装单位遵义市正业电气工程安装有限责任公司开、完工日期自2015年4月2日至2015年4月24日项目质量标准检验结果检验人（签字）安装检查主控项目1导电部分1）负荷开关触头表面平整、清洁，载流部分表面无严重凹陷及锈蚀，载流部分的可挠来凝结无折损；2）负荷开关合闸主固定触头与主刀接触紧密，两侧的接触压力均匀，分闸时三相灭弧刀片应同时跳离固定灭弧触头。当采用插入连接时，导体插入深度符合产品技术文件要求；3）设备连接端子涂以薄层电力复合脂。连接螺栓齐全、紧固，紧固力矩应符合GB501149的规定2支柱绝缘子1）支柱绝缘子与底座平面垂直、连接牢固，同意绝缘柱的各绝缘子中心线应在同一垂直线上；2）同相各绝缘子支柱的中心线在同一垂直平面内3传动装置1）拉杆与带电部分的距离应符合GB50149的规定；2）传动部件安装位置正确，固定牢靠；传动齿轮齿合准确；3）定位螺丝调整、固定符合产品技术文件要求；4）所有传动摩擦部位，应涂以适合当地气候的润滑脂4操动机构1）安装牢固，各固定部件螺丝紧固，开口销必须分开；2）机构动作平稳，无卡阻、冲击；3）分、合闸位置指示正确5接地接地牢固，导通良好6二次回路信号和控制回路应符合GB50171的规定 表8.4.2（续）安装检查一般项目1基础或支架1）中心距离及高度允许误差为±10mm；2）预留孔或预埋件中心线允许误差为±10mm；3）预埋螺栓中心线允许误差为±2mm2本体安装1）安装垂直、固定牢固、相间支持瓷件在同一水平面上；2）相间距离允许误差为±10mm，相间连杆在同一水平线上3熔丝熔丝的规格符合设计文件要求，且无弯曲、压扁或损伤检查意见：主控项目共项，其中符合本标准质量要求项；一般项目共项，其中符合本标准质量要求项，与本标准有微小出入项。安装单位年月日监理工程师年月日 表8.4.3负荷开关及高压熔断器安装单元工程（部分）质量检查表编号：日期：分部工程名称高压配电设备安装工程单元工程名称35kV高压熔断器安装工程安装部位35kV高压开关柜-1G柜安装单位遵义市正业电气工程安装有限责任公司开、完工日期自2015年4月2日至2015年4月24日项目质量标准检验结果检验人（签字）电气试验及操作试验检查主控项目1绝缘电阻应符合GB50150的规定及产品技术文件要求2导电回路电阻应符合GB50150的规定及产品技术文件要求3交流耐压试验应符合GB50150的规定4三相同期性负荷开关三相触头接触的同期性和分闸状态时触头间净距及拉开角度符合产品技术文件要求5操作机构线圈最低动作电压符合产品技术文件要求6操作机构试验1）电动机及二次控制线圈和电磁闭锁装置在其额定电压的80%～110%范围内时，隔离开关主闸刀或接地闸刀分、合闸动作可靠；2）机械或电气闭锁装置准确可靠7高压熔断器熔丝直流电阻高压限流熔丝的直流电阻值与同型产品相比无明显差别检查意见：主控项目共项，其中符合本标准质量要求项；一般项目共项，其中符合本标准质量要求项，与本标准有微小出入项。安装单位年月日监理工程师年月日 表8.4负荷开关及高压熔断器单元工程安装质量验收评定表单位工程名称电气设备安装工程单元工程量1组分部工程名称高低压配电设备安装工程安装单位遵义市正业电气工程安装有限责任公司单元工程名称、部位35kV高压熔断器安装工程评定日期年月日项目检验结果外观检查主控项目一般项目安装检查主控项目一般项目电气试验及操作试验检查主控项目一般项目施工单位自评意见安装质量检验主控项目项，全部符合本标准的质量要求，一般项目项，与本标准有微小出入的项，所占比率为%。质量要求操作试验或试运行符合本标准的要求，操作试验或试运行出现故障，单元工程等级评定为。（签字，加盖公章）年月日监理单位意见安装质量检验主控项目项，全部符合本标准的质量要求，一般项目项，与本标准有微小出入的项，所占比率为%。质量要求操作试验或试运行符合本标准的要求，操作试验或试运行出现故障，单元工程等级评定为。（签字，加盖公章）年月日注：对重要隐蔽单元工程和关键部位单元工程的安装质量验收评定应有设计、建设等单位的代表填意见并签字。具体要求应满足SL176的规定。 表8.4.1负荷开关及高压熔断器安装单元工程（部分）质量检查表编号：日期：分部工程名称高压配电设备安装工程单元工程名称35kV高压熔断器安装工程安装部位35kV高压开关柜-6G柜安装单位遵义市正业电气工程安装有限责任公司开、完工日期自2015年4月2日至2015年4月24日项目质量标准检验结果检验人（签字）外观质量检查一般项目1负荷开关1）部件齐全、完整；2）灭弧筒内产生气体的有机绝缘物应完整无裂纹；绝缘子表面清洁，无裂纹、破损、焊接残留斑点等缺陷，与瓷瓶与金属法兰胶装部位牢固密实；3）支柱绝缘子无裂纹、损伤、无修补；4）操动机构零部件齐全，所有固定链接部分应紧固，转动部分涂有润滑脂；5）带油负荷开关外露部分及油箱清理干净，油位正常，油质合格无渗漏2高压熔断器1）零部件齐全、无锈蚀，熔管无裂纹、破损；2）熔丝的规格符合设计文件要求，且无弯折、压扁或损伤检查意见：主控项目共项，其中符合本标准质量要求项；一般项目共项，其中符合本标准质量要求项，与本标准有微小出入项。安装单位年月日监理工程师年月日 表8.4.2负荷开关及高压熔断器安装单元工程（部分）质量检查表编号：日期：分部工程名称高压配电设备安装工程单元工程名称35kV高压熔断器安装工程安装部位35kV高压开关柜-6G柜安装单位遵义市正业电气工程安装有限责任公司开、完工日期自2015年4月2日至2015年4月24日项目质量标准检验结果检验人（签字）安装检查主控项目1导电部分1）负荷开关触头表面平整、清洁，载流部分表面无严重凹陷及锈蚀，载流部分的可挠来凝结无折损；2）负荷开关合闸主固定触头与主刀接触紧密，两侧的接触压力均匀，分闸时三相灭弧刀片应同时跳离固定灭弧触头。当采用插入连接时，导体插入深度符合产品技术文件要求；3）设备连接端子涂以薄层电力复合脂。连接螺栓齐全、紧固，紧固力矩应符合GB501149的规定2支柱绝缘子1）支柱绝缘子与底座平面垂直、连接牢固，同意绝缘柱的各绝缘子中心线应在同一垂直线上；2）同相各绝缘子支柱的中心线在同一垂直平面内3传动装置1）拉杆与带电部分的距离应符合GB50149的规定；2）传动部件安装位置正确，固定牢靠；传动齿轮齿合准确；3）定位螺丝调整、固定符合产品技术文件要求；4）所有传动摩擦部位，应涂以适合当地气候的润滑脂4操动机构1）安装牢固，各固定部件螺丝紧固，开口销必须分开；2）机构动作平稳，无卡阻、冲击；3）分、合闸位置指示正确5接地接地牢固，导通良好6二次回路信号和控制回路应符合GB50171的规定 表8.4.2（续）安装检查一般项目1基础或支架1）中心距离及高度允许误差为±10mm；2）预留孔或预埋件中心线允许误差为±10mm；3）预埋螺栓中心线允许误差为±2mm2本体安装1）安装垂直、固定牢固、相间支持瓷件在同一水平面上；2）相间距离允许误差为±10mm，相间连杆在同一水平线上3熔丝熔丝的规格符合设计文件要求，且无弯曲、压扁或损伤检查意见：主控项目共项，其中符合本标准质量要求项；一般项目共项，其中符合本标准质量要求项，与本标准有微小出入项。安装单位年月日监理工程师年月日 表8.4.3负荷开关及高压熔断器安装单元工程（部分）质量检查表编号：日期：分部工程名称高压配电设备安装工程单元工程名称35kV高压熔断器安装工程安装部位35kV高压开关柜-6G柜安装单位遵义市正业电气工程安装有限责任公司开、完工日期自2015年4月2日至2015年4月24日项目质量标准检验结果检验人（签字）电气试验及操作试验检查主控项目1绝缘电阻应符合GB50150的规定及产品技术文件要求2导电回路电阻应符合GB50150的规定及产品技术文件要求3交流耐压试验应符合GB50150的规定4三相同期性负荷开关三相触头接触的同期性和分闸状态时触头间净距及拉开角度符合产品技术文件要求5操作机构线圈最低动作电压符合产品技术文件要求6操作机构试验1）电动机及二次控制线圈和电磁闭锁装置在其额定电压的80%～110%范围内时，隔离开关主闸刀或接地闸刀分、合闸动作可靠；2）机械或电气闭锁装置准确可靠7高压熔断器熔丝直流电阻高压限流熔丝的直流电阻值与同型产品相比无明显差别检查意见：主控项目共项，其中符合本标准质量要求项；一般项目共项，其中符合本标准质量要求项，与本标准有微小出入项。安装单位年月日监理工程师年月日 表8.4负荷开关及高压熔断器单元工程安装质量验收评定表单位工程名称电气设备安装工程单元工程量1组分部工程名称高低压配电设备安装工程安装单位遵义市正业电气工程安装有限责任公司单元工程名称、部位35kV高压熔断器安装工程评定日期年月日项目检验结果外观检查主控项目一般项目安装检查主控项目一般项目电气试验及操作试验检查主控项目一般项目施工单位自评意见安装质量检验主控项目项，全部符合本标准的质量要求，一般项目项，与本标准有微小出入的项，所占比率为%。质量要求操作试验或试运行符合本标准的要求，操作试验或试运行出现故障，单元工程等级评定为。（签字，加盖公章）年月日监理单位意见安装质量检验主控项目项，全部符合本标准的质量要求，一般项目项，与本标准有微小出入的项，所占比率为%。质量要求操作试验或试运行符合本标准的要求，操作试验或试运行出现故障，单元工程等级评定为。（签字，加盖公章）年月日注：对重要隐蔽单元工程和关键部位单元工程的安装质量验收评定应有设计、建设等单位的代表填意见并签字。具体要求应满足SL176的规定。 表8.4.1负荷开关及高压熔断器安装单元工程（部分）质量检查表编号：日期：分部工程名称高压配电设备安装工程单元工程名称35kV高压熔断器安装工程安装部位35kV高压开关柜-7G柜安装单位遵义市正业电气工程安装有限责任公司开、完工日期自2015年4月2日至2015年4月24日项目质量标准检验结果检验人（签字）外观质量检查一般项目1负荷开关1）部件齐全、完整；2）灭弧筒内产生气体的有机绝缘物应完整无裂纹；绝缘子表面清洁，无裂纹、破损、焊接残留斑点等缺陷，与瓷瓶与金属法兰胶装部位牢固密实；3）支柱绝缘子无裂纹、损伤、无修补；4）操动机构零部件齐全，所有固定链接部分应紧固，转动部分涂有润滑脂；5）带油负荷开关外露部分及油箱清理干净，油位正常，油质合格无渗漏2高压熔断器1）零部件齐全、无锈蚀，熔管无裂纹、破损；2）熔丝的规格符合设计文件要求，且无弯折、压扁或损伤检查意见：主控项目共项，其中符合本标准质量要求项；一般项目共项，其中符合本标准质量要求项，与本标准有微小出入项。安装单位年月日监理工程师年月日 表8.4.2负荷开关及高压熔断器安装单元工程（部分）质量检查表编号：日期：分部工程名称高压配电设备安装工程单元工程名称35kV高压熔断器安装工程安装部位35kV高压开关柜-7G柜安装单位遵义市正业电气工程安装有限责任公司开、完工日期自2015年4月2日至2015年4月24日项目质量标准检验结果检验人（签字）安装检查主控项目1导电部分1）负荷开关触头表面平整、清洁，载流部分表面无严重凹陷及锈蚀，载流部分的可挠来凝结无折损；2）负荷开关合闸主固定触头与主刀接触紧密，两侧的接触压力均匀，分闸时三相灭弧刀片应同时跳离固定灭弧触头。当采用插入连接时，导体插入深度符合产品技术文件要求；3）设备连接端子涂以薄层电力复合脂。连接螺栓齐全、紧固，紧固力矩应符合GB501149的规定2支柱绝缘子1）支柱绝缘子与底座平面垂直、连接牢固，同意绝缘柱的各绝缘子中心线应在同一垂直线上；2）同相各绝缘子支柱的中心线在同一垂直平面内3传动装置1）拉杆与带电部分的距离应符合GB50149的规定；2）传动部件安装位置正确，固定牢靠；传动齿轮齿合准确；3）定位螺丝调整、固定符合产品技术文件要求；4）所有传动摩擦部位，应涂以适合当地气候的润滑脂4操动机构1）安装牢固，各固定部件螺丝紧固，开口销必须分开；2）机构动作平稳，无卡阻、冲击；3）分、合闸位置指示正确5接地接地牢固，导通良好6二次回路信号和控制回路应符合GB50171的规定 表8.4.2（续）安装检查一般项目1基础或支架1）中心距离及高度允许误差为±10mm；2）预留孔或预埋件中心线允许误差为±10mm；3）预埋螺栓中心线允许误差为±2mm2本体安装1）安装垂直、固定牢固、相间支持瓷件在同一水平面上；2）相间距离允许误差为±10mm，相间连杆在同一水平线上3熔丝熔丝的规格符合设计文件要求，且无弯曲、压扁或损伤检查意见：主控项目共项，其中符合本标准质量要求项；一般项目共项，其中符合本标准质量要求项，与本标准有微小出入项。安装单位年月日监理工程师年月日 表8.4.3负荷开关及高压熔断器安装单元工程（部分）质量检查表编号：日期：分部工程名称高压配电设备安装工程单元工程名称35kV高压熔断器安装工程安装部位35kV高压开关柜-7G柜安装单位遵义市正业电气工程安装有限责任公司开、完工日期自2015年4月2日至2015年4月24日项目质量标准检验结果检验人（签字）电气试验及操作试验检查主控项目1绝缘电阻应符合GB50150的规定及产品技术文件要求2导电回路电阻应符合GB50150的规定及产品技术文件要求3交流耐压试验应符合GB50150的规定4三相同期性负荷开关三相触头接触的同期性和分闸状态时触头间净距及拉开角度符合产品技术文件要求5操作机构线圈最低动作电压符合产品技术文件要求6操作机构试验1）电动机及二次控制线圈和电磁闭锁装置在其额定电压的80%～110%范围内时，隔离开关主闸刀或接地闸刀分、合闸动作可靠；2）机械或电气闭锁装置准确可靠7高压熔断器熔丝直流电阻高压限流熔丝的直流电阻值与同型产品相比无明显差别检查意见：主控项目共项，其中符合本标准质量要求项；一般项目共项，其中符合本标准质量要求项，与本标准有微小出入项。安装单位年月日监理工程师年月日 表8.5互感器单元工程安装质量验收评定表单位工程名称电气设备安装工程单元工程量1组分部工程名称高低压配电设备安装工程安装单位遵义市正业电气工程安装有限责任公司单元工程名称、部位35kV电压互感器安装工程评定日期年月日项目检验结果外观检查主控项目一般项目安装检查主控项目一般项目电气试验及操作试验检查主控项目一般项目施工单位自评意见安装质量检验主控项目项，全部符合本标准的质量要求，一般项目项，与本标准有微小出入的项，所占比率为%。质量要求操作试验或试运行符合本标准的要求，操作试验或试运行出现故障，单元工程等级评定为。（签字，加盖公章）年月日监理单位意见安装质量检验主控项目项，全部符合本标准的质量要求，一般项目项，与本标准有微小出入的项，所占比率为%。质量要求操作试验或试运行符合本标准的要求，操作试验或试运行出现故障，单元工程等级评定为。（签字，加盖公章）年月日注：对重要隐蔽单元工程和关键部位单元工程的安装质量验收评定应有设计、建设等单位的代表填意见并签字。具体要求应满足SL176的规定。表8.5.1互感器安装单元工程（部分）质量检查表 编号：日期：分部工程名称高低压配电设备安装工程单元工程名称35kV电压互感器安装工程安装部位35kV高压开关柜-1G柜安装单位遵义市正业电气工程安装有限责任公司开、完工日期自2015年4月2日至2015年4月24日项目质量标准检验结果检验人（签字）外观质量检查一般项目1铭牌标志完整、清晰2外观完整、附件齐全、无锈蚀及机械损伤3铁芯无变形且清洁紧密、无锈蚀4二次接线板引线端子及绝缘连接牢固，绝缘完好5绝缘夹件及支持物牢固，无损伤，无分层开裂6螺栓无松动，附件完整检查意见：主控项目共项，其中符合本标准质量要求项；一般项目共项，其中符合本标准质量要求项，与本标准有微小出入项。安装单位年月日监理工程师年月日表8.5.2互感器安装单元工程（部分）质量检查表 编号：日期：分部工程名称高低压配电设备安装工程单元工程名称35kV电压互感器安装工程安装部位35kV高压开关柜-1G柜安装单位遵义市正业电气工程安装有限责任公司开、完工日期自2015年4月2日至2015年4月24日项目质量标准检验结果检验人（签字）安装检查主控项目1本体安装1）支架安装面应水平；2）并列安装时排列整齐，同一组互感器极性方向一致；3）母线式电流互感器等电位线与一次导体接触紧密、可靠；4）零序电流互感器的安装，不应使构架或其他磁体与互感器铁芯直接接触，不构成闭合磁回路2接地1）电压互感器铁芯接地可靠；电压互感器一次绕组中性点接地符合设计文件要求；2）电流互感器备用二次绕组端子先短路后接地一般项目1连接螺栓齐全、紧固检查意见：主控项目共项，其中符合本标准质量要求项；一般项目共项，其中符合本标准质量要求项，与本标准有微小出入项。安装单位年月日监理工程师年月日 表8.5.3互感器安装单元工程（部分）质量检查表编号：日期：分部工程名称高低压配电设备安装工程单元工程名称35kV电压互感器安装工程安装部位35kV高压开关柜-1G柜安装单位遵义市正业电气工程安装有限责任公司开、完工日期自2015年4月2日至2015年4月24日项目质量标准检验结果检验人（签字）电气试验及操作试验检查主控项目1绕组绝缘电阻应符合GB50150的规定或产品技术文件要求2铁芯加紧螺栓绝缘电阻应符合GB50150的规定或产品技术文件要求3接线组别和极性符合设计文件要求，与铭牌和标志相符4变比检查符合设计文件要求及产品技术文件要求5交流电压试验应符合GB50150的规定6绕组直流电阻1）电压互感器绕组直流电阻测量值与换算到同一温度下的出厂值比较，一次绕组相差不大于10%，二次绕组相差不宜大于15%；2）同型号、同规格、同批次电流互感器一次、二次绕组的直流电阻值与其平均值的差异不宜大于10%7励磁特性1）当继电保护对电流互感器的励磁特性有要求时，应进行励磁特性试验，试验结果符合产品技术文件要求；2）电压互感器励磁曲线测量应符合GB50150的规定8误差应符合GB50150的规定或产品技术文件要求检查意见：主控项目共项，其中符合本标准质量要求项；一般项目共项，其中符合本标准质量要求项，与本标准有微小出入项。安装单位年月日监理工程师年月日 表8.5互感器单元工程安装质量验收评定表单位工程名称电气设备安装工程单元工程量1组分部工程名称高低压配电设备安装工程安装单位遵义市正业电气工程安装有限责任公司单元工程名称、部位35kV电压互感器安装工程评定日期年月日项目检验结果外观检查主控项目一般项目安装检查主控项目一般项目电气试验及操作试验检查主控项目一般项目施工单位自评意见安装质量检验主控项目项，全部符合本标准的质量要求，一般项目项，与本标准有微小出入的项，所占比率为%。质量要求操作试验或试运行符合本标准的要求，操作试验或试运行出现故障，单元工程等级评定为。（签字，加盖公章）年月日监理单位意见安装质量检验主控项目项，全部符合本标准的质量要求，一般项目项，与本标准有微小出入的项，所占比率为%。质量要求操作试验或试运行符合本标准的要求，操作试验或试运行出现故障，单元工程等级评定为。（签字，加盖公章）年月日注：对重要隐蔽单元工程和关键部位单元工程的安装质量验收评定应有设计、建设等单位的代表填意见并签字。具体要求应满足SL176的规定。表8.5.1互感器安装单元工程（部分）质量检查表 编号：日期：分部工程名称高低压配电设备安装工程单元工程名称35kV电压互感器安装工程安装部位35kV高压开关柜-6G柜安装单位遵义市正业电气工程安装有限责任公司开、完工日期自2015年4月2日至2015年4月24日项目质量标准检验结果检验人（签字）外观质量检查一般项目1铭牌标志完整、清晰2外观完整、附件齐全、无锈蚀及机械损伤3铁芯无变形且清洁紧密、无锈蚀4二次接线板引线端子及绝缘连接牢固，绝缘完好5绝缘夹件及支持物牢固，无损伤，无分层开裂6螺栓无松动，附件完整检查意见：主控项目共项，其中符合本标准质量要求项；一般项目共项，其中符合本标准质量要求项，与本标准有微小出入项。安装单位年月日监理工程师年月日表8.5.2互感器安装单元工程（部分）质量检查表编号：日期： 分部工程名称高低压配电设备安装工程单元工程名称35kV电压互感器安装工程安装部位35kV高压开关柜-6G柜安装单位遵义市正业电气工程安装有限责任公司开、完工日期自2015年4月2日至2015年4月24日项目质量标准检验结果检验人（签字）安装检查主控项目1本体安装1）支架安装面应水平；2）并列安装时排列整齐，同一组互感器极性方向一致；3）母线式电流互感器等电位线与一次导体接触紧密、可靠；4）零序电流互感器的安装，不应使构架或其他磁体与互感器铁芯直接接触，不构成闭合磁回路2接地1）电压互感器铁芯接地可靠；电压互感器一次绕组中性点接地符合设计文件要求；2）电流互感器备用二次绕组端子先短路后接地一般项目1连接螺栓齐全、紧固检查意见：主控项目共项，其中符合本标准质量要求项；一般项目共项，其中符合本标准质量要求项，与本标准有微小出入项。安装单位年月日监理工程师年月日 表8.5.3互感器安装单元工程（部分）质量检查表编号：日期：分部工程名称高低压配电设备安装工程单元工程名称35kV电压互感器安装工程安装部位35kV高压开关柜-6G柜安装单位遵义市正业电气工程安装有限责任公司开、完工日期自2015年4月2日至2015年4月24日项目质量标准检验结果检验人（签字）电气试验及操作试验检查主控项目1绕组绝缘电阻应符合GB50150的规定或产品技术文件要求2铁芯加紧螺栓绝缘电阻应符合GB50150的规定或产品技术文件要求3接线组别和极性符合设计文件要求，与铭牌和标志相符4变比检查符合设计文件要求及产品技术文件要求5交流电压试验应符合GB50150的规定6绕组直流电阻1）电压互感器绕组直流电阻测量值与换算到同一温度下的出厂值比较，一次绕组相差不大于10%，二次绕组相差不宜大于15%；2）同型号、同规格、同批次电流互感器一次、二次绕组的直流电阻值与其平均值的差异不宜大于10%7励磁特性1）当继电保护对电流互感器的励磁特性有要求时，应进行励磁特性试验，试验结果符合产品技术文件要求；2）电压互感器励磁曲线测量应符合GB50150的规定8误差应符合GB50150的规定或产品技术文件要求检查意见：主控项目共项，其中符合本标准质量要求项；一般项目共项，其中符合本标准质量要求项，与本标准有微小出入项。安装单位年月日监理工程师年月日 表8.5互感器单元工程安装质量验收评定表单位工程名称电气设备安装工程单元工程量1组分部工程名称高低压配电设备安装工程安装单位遵义市正业电气工程安装有限责任公司单元工程名称、部位35kV电流互感器安装工程评定日期年月日项目检验结果外观检查主控项目一般项目安装检查主控项目一般项目电气试验及操作试验检查主控项目一般项目施工单位自评意见安装质量检验主控项目项，全部符合本标准的质量要求，一般项目项，与本标准有微小出入的项，所占比率为%。质量要求操作试验或试运行符合本标准的要求，操作试验或试运行出现故障，单元工程等级评定为。（签字，加盖公章）年月日监理单位意见安装质量检验主控项目项，全部符合本标准的质量要求，一般项目项，与本标准有微小出入的项，所占比率为%。质量要求操作试验或试运行符合本标准的要求，操作试验或试运行出现故障，单元工程等级评定为。（签字，加盖公章）年月日注：对重要隐蔽单元工程和关键部位单元工程的安装质量验收评定应有设计、建设等单位的代表填意见并签字。具体要求应满足SL176的规定。表8.5.1互感器安装单元工程（部分）质量检查表 编号：日期：分部工程名称高低压配电设备安装工程单元工程名称35kV电流互感器安装工程安装部位35kV高压开关柜-2G柜安装单位遵义市正业电气工程安装有限责任公司开、完工日期自2015年4月2日至2015年4月24日项目质量标准检验结果检验人（签字）外观质量检查一般项目1铭牌标志完整、清晰2外观完整、附件齐全、无锈蚀及机械损伤3铁芯无变形且清洁紧密、无锈蚀4二次接线板引线端子及绝缘连接牢固，绝缘完好5绝缘夹件及支持物牢固，无损伤，无分层开裂6螺栓无松动，附件完整检查意见：主控项目共项，其中符合本标准质量要求项；一般项目共项，其中符合本标准质量要求项，与本标准有微小出入项。安装单位年月日监理工程师年月日表8.5.2互感器安装单元工程（部分）质量检查表编号：日期： 分部工程名称高低压配电设备安装工程单元工程名称35kV电流互感器安装工程安装部位35kV高压开关柜-2G柜安装单位遵义市正业电气工程安装有限责任公司开、完工日期自2015年4月2日至2015年4月24日项目质量标准检验结果检验人（签字）安装检查主控项目1本体安装1）支架安装面应水平；2）并列安装时排列整齐，同一组互感器极性方向一致；3）母线式电流互感器等电位线与一次导体接触紧密、可靠；4）零序电流互感器的安装，不应使构架或其他磁体与互感器铁芯直接接触，不构成闭合磁回路2接地1）电压互感器铁芯接地可靠；电压互感器一次绕组中性点接地符合设计文件要求；2）电流互感器备用二次绕组端子先短路后接地一般项目1连接螺栓齐全、紧固检查意见：主控项目共项，其中符合本标准质量要求项；一般项目共项，其中符合本标准质量要求项，与本标准有微小出入项。安装单位年月日监理工程师年月日 表8.5.3互感器安装单元工程（部分）质量检查表编号：日期：分部工程名称高低压配电设备安装工程单元工程名称35kV电流互感器安装工程安装部位35kV高压开关柜-2G柜安装单位遵义市正业电气工程安装有限责任公司开、完工日期自2015年4月2日至2015年4月24日项目质量标准检验结果检验人（签字）电气试验及操作试验检查主控项目1绕组绝缘电阻应符合GB50150的规定或产品技术文件要求2铁芯加紧螺栓绝缘电阻应符合GB50150的规定或产品技术文件要求3接线组别和极性符合设计文件要求，与铭牌和标志相符4变比检查符合设计文件要求及产品技术文件要求5交流电压试验应符合GB50150的规定6绕组直流电阻1）电压互感器绕组直流电阻测量值与换算到同一温度下的出厂值比较，一次绕组相差不大于10%，二次绕组相差不宜大于15%；2）同型号、同规格、同批次电流互感器一次、二次绕组的直流电阻值与其平均值的差异不宜大于10%7励磁特性1）当继电保护对电流互感器的励磁特性有要求时，应进行励磁特性试验，试验结果符合产品技术文件要求；2）电压互感器励磁曲线测量应符合GB50150的规定8误差应符合GB50150的规定或产品技术文件要求检查意见：主控项目共项，其中符合本标准质量要求项；一般项目共项，其中符合本标准质量要求项，与本标准有微小出入项。安装单位年月日监理工程师年月日 表8.5互感器单元工程安装质量验收评定表单位工程名称电气设备安装工程单元工程量1组分部工程名称高低压配电设备安装工程安装单位遵义市正业电气工程安装有限责任公司单元工程名称、部位35kV电流互感器安装工程评定日期年月日项目检验结果外观检查主控项目一般项目安装检查主控项目一般项目电气试验及操作试验检查主控项目一般项目施工单位自评意见安装质量检验主控项目项，全部符合本标准的质量要求，一般项目项，与本标准有微小出入的项，所占比率为%。质量要求操作试验或试运行符合本标准的要求，操作试验或试运行出现故障，单元工程等级评定为。（签字，加盖公章）年月日监理单位意见安装质量检验主控项目项，全部符合本标准的质量要求，一般项目项，与本标准有微小出入的项，所占比率为%。质量要求操作试验或试运行符合本标准的要求，操作试验或试运行出现故障，单元工程等级评定为。（签字，加盖公章）年月日注：对重要隐蔽单元工程和关键部位单元工程的安装质量验收评定应有设计、建设等单位的代表填意见并签字。具体要求应满足SL176的规定。表8.5.1互感器安装单元工程（部分）质量检查表 编号：日期：分部工程名称高低压配电设备安装工程单元工程名称35kV电流互感器安装工程安装部位35kV高压开关柜-3G柜安装单位遵义市正业电气工程安装有限责任公司开、完工日期自2015年4月2日至2015年4月24日项目质量标准检验结果检验人（签字）外观质量检查一般项目1铭牌标志完整、清晰2外观完整、附件齐全、无锈蚀及机械损伤3铁芯无变形且清洁紧密、无锈蚀4二次接线板引线端子及绝缘连接牢固，绝缘完好5绝缘夹件及支持物牢固，无损伤，无分层开裂6螺栓无松动，附件完整检查意见：主控项目共项，其中符合本标准质量要求项；一般项目共项，其中符合本标准质量要求项，与本标准有微小出入项。安装单位年月日监理工程师年月日表8.5.2互感器安装单元工程（部分）质量检查表 编号：日期：分部工程名称高低压配电设备安装工程单元工程名称35kV电流互感器安装工程安装部位35kV高压开关柜-3G柜安装单位遵义市正业电气工程安装有限责任公司开、完工日期自2015年4月2日至2015年4月24日项目质量标准检验结果检验人（签字）安装检查主控项目1本体安装1）支架安装面应水平；2）并列安装时排列整齐，同一组互感器极性方向一致；3）母线式电流互感器等电位线与一次导体接触紧密、可靠；4）零序电流互感器的安装，不应使构架或其他磁体与互感器铁芯直接接触，不构成闭合磁回路2接地1）电压互感器铁芯接地可靠；电压互感器一次绕组中性点接地符合设计文件要求；2）电流互感器备用二次绕组端子先短路后接地一般项目1连接螺栓齐全、紧固检查意见：主控项目共项，其中符合本标准质量要求项；一般项目共项，其中符合本标准质量要求项，与本标准有微小出入项。安装单位年月日监理工程师年月日 表8.5.3互感器安装单元工程（部分）质量检查表编号：日期：分部工程名称高低压配电设备安装工程单元工程名称35kV电流互感器安装工程安装部位35kV高压开关柜-3G柜安装单位遵义市正业电气工程安装有限责任公司开、完工日期自2015年4月2日至2015年4月24日项目质量标准检验结果检验人（签字）电气试验及操作试验检查主控项目1绕组绝缘电阻应符合GB50150的规定或产品技术文件要求2铁芯加紧螺栓绝缘电阻应符合GB50150的规定或产品技术文件要求3接线组别和极性符合设计文件要求，与铭牌和标志相符4变比检查符合设计文件要求及产品技术文件要求5交流电压试验应符合GB50150的规定6绕组直流电阻1）电压互感器绕组直流电阻测量值与换算到同一温度下的出厂值比较，一次绕组相差不大于10%，二次绕组相差不宜大于15%；2）同型号、同规格、同批次电流互感器一次、二次绕组的直流电阻值与其平均值的差异不宜大于10%7励磁特性1）当继电保护对电流互感器的励磁特性有要求时，应进行励磁特性试验，试验结果符合产品技术文件要求；2）电压互感器励磁曲线测量应符合GB50150的规定8误差应符合GB50150的规定或产品技术文件要求检查意见：主控项目共项，其中符合本标准质量要求项；一般项目共项，其中符合本标准质量要求项，与本标准有微小出入项。安装单位年月日监理工程师年月日 表8.5互感器单元工程安装质量验收评定表单位工程名称电气设备安装工程单元工程量1组分部工程名称高低压配电设备安装工程安装单位遵义市正业电气工程安装有限责任公司单元工程名称、部位35kV电流互感器安装工程评定日期年月日项目检验结果外观检查主控项目一般项目安装检查主控项目一般项目电气试验及操作试验检查主控项目一般项目施工单位自评意见安装质量检验主控项目项，全部符合本标准的质量要求，一般项目项，与本标准有微小出入的项，所占比率为%。质量要求操作试验或试运行符合本标准的要求，操作试验或试运行出现故障，单元工程等级评定为。（签字，加盖公章）年月日监理单位意见安装质量检验主控项目项，全部符合本标准的质量要求，一般项目项，与本标准有微小出入的项，所占比率为%。质量要求操作试验或试运行符合本标准的要求，操作试验或试运行出现故障，单元工程等级评定为。（签字，加盖公章）年月日注：对重要隐蔽单元工程和关键部位单元工程的安装质量验收评定应有设计、建设等单位的代表填意见并签字。具体要求应满足SL176的规定。表8.5.1互感器安装单元工程（部分）质量检查表 编号：日期：分部工程名称高低压配电设备安装工程单元工程名称35kV电流互感器安装工程安装部位35kV高压开关柜-4G柜安装单位遵义市正业电气工程安装有限责任公司开、完工日期自2015年4月2日至2015年4月24日项目质量标准检验结果检验人（签字）外观质量检查一般项目1铭牌标志完整、清晰2外观完整、附件齐全、无锈蚀及机械损伤3铁芯无变形且清洁紧密、无锈蚀4二次接线板引线端子及绝缘连接牢固，绝缘完好5绝缘夹件及支持物牢固，无损伤，无分层开裂6螺栓无松动，附件完整检查意见：主控项目共项，其中符合本标准质量要求项；一般项目共项，其中符合本标准质量要求项，与本标准有微小出入项。安装单位年月日监理工程师年月日表8.5.2互感器安装单元工程（部分）质量检查表 编号：日期：分部工程名称高低压配电设备安装工程单元工程名称35kV电流互感器安装工程安装部位35kV高压开关柜-4G柜安装单位遵义市正业电气工程安装有限责任公司开、完工日期自2015年04月20日至2015年4月21日项目质量标准检验结果检验人（签字）安装检查主控项目1本体安装1）支架安装面应水平；2）并列安装时排列整齐，同一组互感器极性方向一致；3）母线式电流互感器等电位线与一次导体接触紧密、可靠；4）零序电流互感器的安装，不应使构架或其他磁体与互感器铁芯直接接触，不构成闭合磁回路2接地1）电压互感器铁芯接地可靠；电压互感器一次绕组中性点接地符合设计文件要求；2）电流互感器备用二次绕组端子先短路后接地一般项目1连接螺栓齐全、紧固检查意见：主控项目共项，其中符合本标准质量要求项；一般项目共项，其中符合本标准质量要求项，与本标准有微小出入项。安装单位年月日监理工程师年月日 表8.5.3互感器安装单元工程（部分）质量检查表编号：日期：分部工程名称高低压配电设备安装工程单元工程名称35kV电流互感器安装工程安装部位35kV高压开关柜-4G柜安装单位遵义市正业电气工程安装有限责任公司开、完工日期自2015年4月2日至2015年4月24日项目质量标准检验结果检验人（签字）电气试验及操作试验检查主控项目1绕组绝缘电阻应符合GB50150的规定或产品技术文件要求2铁芯加紧螺栓绝缘电阻应符合GB50150的规定或产品技术文件要求3接线组别和极性符合设计文件要求，与铭牌和标志相符4变比检查符合设计文件要求及产品技术文件要求5交流电压试验应符合GB50150的规定6绕组直流电阻1）电压互感器绕组直流电阻测量值与换算到同一温度下的出厂值比较，一次绕组相差不大于10%，二次绕组相差不宜大于15%；2）同型号、同规格、同批次电流互感器一次、二次绕组的直流电阻值与其平均值的差异不宜大于10%7励磁特性1）当继电保护对电流互感器的励磁特性有要求时，应进行励磁特性试验，试验结果符合产品技术文件要求；2）电压互感器励磁曲线测量应符合GB50150的规定8误差应符合GB50150的规定或产品技术文件要求检查意见：主控项目共项，其中符合本标准质量要求项；一般项目共项，其中符合本标准质量要求项，与本标准有微小出入项。安装单位年月日监理工程师年月日 表8.5互感器单元工程安装质量验收评定表单位工程名称电气设备安装工程单元工程量1组分部工程名称高低压配电设备安装工程安装单位遵义市正业电气工程安装有限责任公司单元工程名称、部位35kV电流互感器安装工程评定日期年月日项目检验结果外观检查主控项目一般项目安装检查主控项目一般项目电气试验及操作试验检查主控项目一般项目施工单位自评意见安装质量检验主控项目项，全部符合本标准的质量要求，一般项目项，与本标准有微小出入的项，所占比率为%。质量要求操作试验或试运行符合本标准的要求，操作试验或试运行出现故障，单元工程等级评定为。（签字，加盖公章）年月日监理单位意见安装质量检验主控项目项，全部符合本标准的质量要求，一般项目项，与本标准有微小出入的项，所占比率为%。质量要求操作试验或试运行符合本标准的要求，操作试验或试运行出现故障，单元工程等级评定为。（签字，加盖公章）年月日注：对重要隐蔽单元工程和关键部位单元工程的安装质量验收评定应有设计、建设等单位的代表填意见并签字。具体要求应满足SL176的规定。表8.5.1互感器安装单元工程（部分）质量检查表 编号：日期：分部工程名称高低压配电设备安装工程单元工程名称35kV电流互感器安装工程安装部位35kV高压开关柜-5G柜安装单位遵义市正业电气工程安装有限责任公司开、完工日期自2015年4月2日至2015年4月24日项目质量标准检验结果检验人（签字）外观质量检查一般项目1铭牌标志完整、清晰2外观完整、附件齐全、无锈蚀及机械损伤3铁芯无变形且清洁紧密、无锈蚀4二次接线板引线端子及绝缘连接牢固，绝缘完好5绝缘夹件及支持物牢固，无损伤，无分层开裂6螺栓无松动，附件完整检查意见：主控项目共项，其中符合本标准质量要求项；一般项目共项，其中符合本标准质量要求项，与本标准有微小出入项。安装单位年月日监理工程师年月日表8.5.2互感器安装单元工程（部分）质量检查表 编号：日期：分部工程名称高低压配电设备安装工程单元工程名称35kV电流互感器安装工程安装部位35kV高压开关柜-5G柜安装单位遵义市正业电气工程安装有限责任公司开、完工日期自2015年4月2日至2015年4月24日项目质量标准检验结果检验人（签字）安装检查主控项目1本体安装1）支架安装面应水平；2）并列安装时排列整齐，同一组互感器极性方向一致；3）母线式电流互感器等电位线与一次导体接触紧密、可靠；4）零序电流互感器的安装，不应使构架或其他磁体与互感器铁芯直接接触，不构成闭合磁回路2接地1）电压互感器铁芯接地可靠；电压互感器一次绕组中性点接地符合设计文件要求；2）电流互感器备用二次绕组端子先短路后接地一般项目1连接螺栓齐全、紧固检查意见：主控项目共项，其中符合本标准质量要求项；一般项目共项，其中符合本标准质量要求项，与本标准有微小出入项。安装单位年月日监理工程师年月日 表8.5.3互感器安装单元工程（部分）质量检查表编号：日期：分部工程名称高低压配电设备安装工程单元工程名称35kV电流互感器安装工程安装部位35kV高压开关柜-5G柜安装单位遵义市正业电气工程安装有限责任公司开、完工日期自2015年4月2日至2015年4月24日项目质量标准检验结果检验人（签字）电气试验及操作试验检查主控项目1绕组绝缘电阻应符合GB50150的规定或产品技术文件要求2铁芯加紧螺栓绝缘电阻应符合GB50150的规定或产品技术文件要求3接线组别和极性符合设计文件要求，与铭牌和标志相符4变比检查符合设计文件要求及产品技术文件要求5交流电压试验应符合GB50150的规定6绕组直流电阻1）电压互感器绕组直流电阻测量值与换算到同一温度下的出厂值比较，一次绕组相差不大于10%，二次绕组相差不宜大于15%；2）同型号、同规格、同批次电流互感器一次、二次绕组的直流电阻值与其平均值的差异不宜大于10%7励磁特性1）当继电保护对电流互感器的励磁特性有要求时，应进行励磁特性试验，试验结果符合产品技术文件要求；2）电压互感器励磁曲线测量应符合GB50150的规定8误差应符合GB50150的规定或产品技术文件要求检查意见：主控项目共项，其中符合本标准质量要求项；一般项目共项，其中符合本标准质量要求项，与本标准有微小出入项。安装单位年月日监理工程师年月日 表8.7避雷器单元工程安装质量验收评定表单位工程名称电气设备安装工程单元工程量1组分部工程名称高低压配电设备安装工程安装单位遵义市正业电气工程安装有限责任公司单元工程名称、部位35kV避雷器安装工程评定日期年月日项目检验结果外观检查主控项目一般项目安装检查主控项目一般项目电气试验检查主控项目一般项目施工单位自评意见安装质量检验主控项目项，全部符合本标准的质量要求，一般项目项，与本标准有微小出入的项，所占比率为%。质量要求操作试验或试运行符合本标准的要求，操作试验或试运行出现故障，单元工程等级评定为。（签字，加盖公章）年月日监理单位意见安装质量检验主控项目项，全部符合本标准的质量要求，一般项目项，与本标准有微小出入的项，所占比率为%。质量要求操作试验或试运行符合本标准的要求，操作试验或试运行出现故障，单元工程等级评定为。（签字，加盖公章）年月日注：对重要隐蔽单元工程和关键部位单元工程的安装质量验收评定应有设计、建设等单位的代表填意见并签字。具体要求应满足SL176的规定。 表8.7.1避雷器安装单元工程（部分）质量检查表编号：日期：分部工程名称高低压配电设备安装工程单元工程名称35kV避雷器安装工程安装部位35kV高压开关柜-2G柜安装单位遵义市正业电气工程安装有限责任公司开、完工日期自2015年4月2日至2015年4月24日项目质量标准检验结果检验人（签字）外观质量检查主控项目1外观1）密封完好，设备型号符合设计文件要求；2）瓷质或硅橡胶外套外观光洁、完整、无裂纹；3）金属法兰结合面平整，无外伤或铸造砂眼，法兰泄水孔通畅；4）底座绝缘良好2安全装置完整、无损1均压环无划痕、毛刺2组合单元经试验合格、底座绝缘良好3自闭阀宜进行压力检查，压力值符合产品技术文件要求检查意见：主控项目共项，其中符合本标准质量要求项；一般项目共项，其中符合本标准质量要求项，与本标准有微小出入项。安装单位年月日监理工程师年月日 表8.7.2避雷器安装单元工程（部分）质量检查表编号：日期：分部工程名称高低压配电设备安装工程单元工程名称35kV避雷器安装工程安装部位35kV高压开关柜-2G柜安装单位遵义市正业电气工程安装有限责任公司开、完工日期自2015年4月2日至2015年4月24日项目质量标准检验结果检验人（签字）安装检查主控项目1本体安装1）组装时，其各节位置符合产品出厂编号；2）安装垂直度符合产品技术文件要求，绝缘底座安装应水平；3）并列安装的避雷器三相中心在同一直线上，相间中心距离允许偏差为±10mm，铭牌位于易于观察的同一侧；4）所有安装部位螺栓紧固，力矩值符合产品技术文件要求2接地符合设计文件要求，接地引下线连接固定牢靠一般项目1连接1）连接螺栓齐全、紧固2）各连接处的金属接触表面平整、无氧化膜，并涂以薄层电力复合脂；3）引线的连接不应使设备端子受到超过允许的承受应力2监测仪1)密封良好、动作可靠，连接符合产品技术文件要求；2）安装位置一致、便于观察；3）计数器调至同一值3均压环安装牢固、平整、无变形，在最低处宜打排水孔4相色标志清晰、正确检查意见：主控项目共项，其中符合本标准质量要求项；一般项目共项，其中符合本标准质量要求项，与本标准有微小出入项。安装单位年月日监理工程师年月日 表8.7.3避雷器安装单元工程（部分）质量检查表编号：日期：分部工程名称高低压配电设备安装工程单元工程名称35kV避雷器安装工程安装部位35kV高压开关柜-2G柜安装单位遵义市正业电气工程安装有限责任公司开、完工日期自2015年4月2日至2015年4月24日项目质量标准检验结果检验人（签字）电气试验检查主控项目1绝缘电阻1）电压等级35kV以上用5000V兆欧表测量，绝缘电阻值不小于2500MΩ；2）电压等级为35kV时，用2500V兆欧表测量，绝缘电阻值不小于1000MΩ；3）基座绝缘电阻值不低于5MΩ2直流参考电压和0.75倍直流参考电压下的泄漏电流1）对应于直流参考电流下的直流参考电压，整支或分节进行的测试值，应符合GB11032的规定，并符合产品技术文件要求。实测值与制造厂规定值比较不应大于±5%；2）0.75倍直流参考电压下的泄漏值不应大于50μA,或符合产品技术条件要求3工频参考电压和持续电流应符合GB50150的规定4工频放电电压应符合GB50150的规定5放电计数器及监视电流表动作可靠检查意见：主控项目共项，其中符合本标准质量要求项；一般项目共项，其中符合本标准质量要求项，与本标准有微小出入项。安装单位年月日监理工程师年月日 表8.7避雷器单元工程安装质量验收评定表单位工程名称电气设备安装工程单元工程量1组分部工程名称高低压配电设备安装工程安装单位遵义市正业电气工程安装有限责任公司单元工程名称、部位35kV避雷器安装工程评定日期年月日项目检验结果外观检查主控项目一般项目安装检查主控项目一般项目电气试验检查主控项目一般项目施工单位自评意见安装质量检验主控项目项，全部符合本标准的质量要求，一般项目项，与本标准有微小出入的项，所占比率为%。质量要求操作试验或试运行符合本标准的要求，操作试验或试运行出现故障，单元工程等级评定为。（签字，加盖公章）年月日监理单位意见安装质量检验主控项目项，全部符合本标准的质量要求，一般项目项，与本标准有微小出入的项，所占比率为%。质量要求操作试验或试运行符合本标准的要求，操作试验或试运行出现故障，单元工程等级评定为。（签字，加盖公章）年月日注：对重要隐蔽单元工程和关键部位单元工程的安装质量验收评定应有设计、建设等单位的代表填意见并签字。具体要求应满足SL176的规定。 表8.7.1避雷器安装单元工程（部分）质量检查表编号：日期：分部工程名称高低压配电设备安装工程单元工程名称35kV避雷器安装工程安装部位35kV高压开关柜-3G柜安装单位遵义市正业电气工程安装有限责任公司开、完工日期自2015年4月2日至2015年4月24日项目质量标准检验结果检验人（签字）外观质量检查主控项目1外观1）密封完好，设备型号符合设计文件要求；2）瓷质或硅橡胶外套外观光洁、完整、无裂纹；3）金属法兰结合面平整，无外伤或铸造砂眼，法兰泄水孔通畅；4）底座绝缘良好2安全装置完整、无损1均压环无划痕、毛刺2组合单元经试验合格、底座绝缘良好3自闭阀宜进行压力检查，压力值符合产品技术文件要求检查意见：主控项目共项，其中符合本标准质量要求项；一般项目共项，其中符合本标准质量要求项，与本标准有微小出入项。安装单位年月日监理工程师年月日 表8.7.2避雷器安装单元工程（部分）质量检查表编号：日期：分部工程名称高低压配电设备安装工程单元工程名称35kV避雷器安装工程安装部位35kV高压开关柜-3G柜安装单位遵义市正业电气工程安装有限责任公司开、完工日期自2015年4月2日至2015年4月24日项目质量标准检验结果检验人（签字）安装检查主控项目1本体安装1）组装时，其各节位置符合产品出厂编号；2）安装垂直度符合产品技术文件要求，绝缘底座安装应水平；3）并列安装的避雷器三相中心在同一直线上，相间中心距离允许偏差为±10mm，铭牌位于易于观察的同一侧；4）所有安装部位螺栓紧固，力矩值符合产品技术文件要求2接地符合设计文件要求，接地引下线连接固定牢靠一般项目1连接1）连接螺栓齐全、紧固2）各连接处的金属接触表面平整、无氧化膜，并涂以薄层电力复合脂；3）引线的连接不应使设备端子受到超过允许的承受应力2监测仪1)密封良好、动作可靠，连接符合产品技术文件要求；2）安装位置一致、便于观察；3）计数器调至同一值3均压环安装牢固、平整、无变形，在最低处宜打排水孔4相色标志清晰、正确检查意见：主控项目共项，其中符合本标准质量要求项；一般项目共项，其中符合本标准质量要求项，与本标准有微小出入项。安装单位年月日监理工程师年月日 表8.7.3避雷器安装单元工程（部分）质量检查表编号：日期：分部工程名称高低压配电设备安装工程单元工程名称35kV避雷器安装工程安装部位35kV高压开关柜-3G柜安装单位遵义市正业电气工程安装有限责任公司开、完工日期自2015年4月2日至2015年4月24日项目质量标准检验结果检验人（签字）电气试验检查主控项目1绝缘电阻1）电压等级35kV以上用5000V兆欧表测量，绝缘电阻值不小于2500MΩ；2）电压等级为35kV时，用2500V兆欧表测量，绝缘电阻值不小于1000MΩ；3）基座绝缘电阻值不低于5MΩ2直流参考电压和0.75倍直流参考电压下的泄漏电流1）对应于直流参考电流下的直流参考电压，整支或分节进行的测试值，应符合GB11032的规定，并符合产品技术文件要求。实测值与制造厂规定值比较不应大于±5%；2）0.75倍直流参考电压下的泄漏值不应大于50μA,或符合产品技术条件要求3工频参考电压和持续电流应符合GB50150的规定4工频放电电压应符合GB50150的规定5放电计数器及监视电流表动作可靠检查意见：主控项目共项，其中符合本标准质量要求项；一般项目共项，其中符合本标准质量要求项，与本标准有微小出入项。安装单位年月日监理工程师年月日 表8.7避雷器单元工程安装质量验收评定表单位工程名称电气设备安装工程单元工程量1组分部工程名称高低压配电设备安装工程安装单位遵义市正业电气工程安装有限责任公司单元工程名称、部位35kV避雷器安装工程评定日期年月日项目检验结果外观检查主控项目一般项目安装检查主控项目一般项目电气试验检查主控项目一般项目施工单位自评意见安装质量检验主控项目项，全部符合本标准的质量要求，一般项目项，与本标准有微小出入的项，所占比率为%。质量要求操作试验或试运行符合本标准的要求，操作试验或试运行出现故障，单元工程等级评定为。（签字，加盖公章）年月日监理单位意见安装质量检验主控项目项，全部符合本标准的质量要求，一般项目项，与本标准有微小出入的项，所占比率为%。质量要求操作试验或试运行符合本标准的要求，操作试验或试运行出现故障，单元工程等级评定为。（签字，加盖公章）年月日注：对重要隐蔽单元工程和关键部位单元工程的安装质量验收评定应有设计、建设等单位的代表填意见并签字。具体要求应满足SL176的规定。 表8.7.1避雷器安装单元工程（部分）质量检查表编号：日期：分部工程名称高低压配电设备安装工程单元工程名称35kV避雷器安装工程安装部位35kV高压开关柜-4G柜安装单位遵义市正业电气工程安装有限责任公司开、完工日期自2015年4月2日至2015年4月24日项目质量标准检验结果检验人（签字）外观质量检查主控项目1外观1）密封完好，设备型号符合设计文件要求；2）瓷质或硅橡胶外套外观光洁、完整、无裂纹；3）金属法兰结合面平整，无外伤或铸造砂眼，法兰泄水孔通畅；4）底座绝缘良好2安全装置完整、无损1均压环无划痕、毛刺2组合单元经试验合格、底座绝缘良好3自闭阀宜进行压力检查，压力值符合产品技术文件要求检查意见：主控项目共项，其中符合本标准质量要求项；一般项目共项，其中符合本标准质量要求项，与本标准有微小出入项。安装单位年月日监理工程师年月日 表8.7.2避雷器安装单元工程（部分）质量检查表编号：日期：分部工程名称高低压配电设备安装工程单元工程名称35kV避雷器安装工程安装部位35kV高压开关柜-4G柜安装单位遵义市正业电气工程安装有限责任公司开、完工日期自2015年4月2日至2015年4月24日项目质量标准检验结果检验人（签字）安装检查主控项目1本体安装1）组装时，其各节位置符合产品出厂编号；2）安装垂直度符合产品技术文件要求，绝缘底座安装应水平；3）并列安装的避雷器三相中心在同一直线上，相间中心距离允许偏差为±10mm，铭牌位于易于观察的同一侧；4）所有安装部位螺栓紧固，力矩值符合产品技术文件要求2接地符合设计文件要求，接地引下线连接固定牢靠一般项目1连接1）连接螺栓齐全、紧固2）各连接处的金属接触表面平整、无氧化膜，并涂以薄层电力复合脂；3）引线的连接不应使设备端子受到超过允许的承受应力2监测仪1)密封良好、动作可靠，连接符合产品技术文件要求；2）安装位置一致、便于观察；3）计数器调至同一值3均压环安装牢固、平整、无变形，在最低处宜打排水孔4相色标志清晰、正确检查意见：主控项目共项，其中符合本标准质量要求项；一般项目共项，其中符合本标准质量要求项，与本标准有微小出入项。安装单位年月日监理工程师年月日 表8.7.3避雷器安装单元工程（部分）质量检查表编号：日期：分部工程名称高低压配电设备安装工程单元工程名称35kV避雷器安装工程安装部位35kV高压开关柜-4G柜安装单位遵义市正业电气工程安装有限责任公司开、完工日期自2015年4月2日至2015年4月24日项目质量标准检验结果检验人（签字）电气试验检查主控项目1绝缘电阻1）电压等级35kV以上用5000V兆欧表测量，绝缘电阻值不小于2500MΩ；2）电压等级为35kV时，用2500V兆欧表测量，绝缘电阻值不小于1000MΩ；3）基座绝缘电阻值不低于5MΩ2直流参考电压和0.75倍直流参考电压下的泄漏电流1）对应于直流参考电流下的直流参考电压，整支或分节进行的测试值，应符合GB11032的规定，并符合产品技术文件要求。实测值与制造厂规定值比较不应大于±5%；2）0.75倍直流参考电压下的泄漏值不应大于50μA,或符合产品技术条件要求3工频参考电压和持续电流应符合GB50150的规定4工频放电电压应符合GB50150的规定5放电计数器及监视电流表动作可靠检查意见：主控项目共项，其中符合本标准质量要求项；一般项目共项，其中符合本标准质量要求项，与本标准有微小出入项。安装单位年月日监理工程师年月日 表8.7避雷器单元工程安装质量验收评定表单位工程名称电气设备安装工程单元工程量1组分部工程名称高低压配电设备安装工程安装单位遵义市正业电气工程安装有限责任公司单元工程名称、部位35kV避雷器安装工程评定日期年月日项目检验结果外观检查主控项目一般项目安装检查主控项目一般项目电气试验检查主控项目一般项目施工单位自评意见安装质量检验主控项目项，全部符合本标准的质量要求，一般项目项，与本标准有微小出入的项，所占比率为%。质量要求操作试验或试运行符合本标准的要求，操作试验或试运行出现故障，单元工程等级评定为。（签字，加盖公章）年月日监理单位意见安装质量检验主控项目项，全部符合本标准的质量要求，一般项目项，与本标准有微小出入的项，所占比率为%。质量要求操作试验或试运行符合本标准的要求，操作试验或试运行出现故障，单元工程等级评定为。（签字，加盖公章）年月日注：对重要隐蔽单元工程和关键部位单元工程的安装质量验收评定应有设计、建设等单位的代表填意见并签字。具体要求应满足SL176的规定。 表8.7.1避雷器安装单元工程（部分）质量检查表编号：日期：分部工程名称高低压配电设备安装工程单元工程名称35kV避雷器安装工程安装部位35kV高压开关柜-5G柜安装单位遵义市正业电气工程安装有限责任公司开、完工日期自2015年4月2日至2015年4月24日项目质量标准检验结果检验人（签字）外观质量检查主控项目1外观1）密封完好，设备型号符合设计文件要求；2）瓷质或硅橡胶外套外观光洁、完整、无裂纹；3）金属法兰结合面平整，无外伤或铸造砂眼，法兰泄水孔通畅；4）底座绝缘良好2安全装置完整、无损1均压环无划痕、毛刺2组合单元经试验合格、底座绝缘良好3自闭阀宜进行压力检查，压力值符合产品技术文件要求检查意见：主控项目共项，其中符合本标准质量要求项；一般项目共项，其中符合本标准质量要求项，与本标准有微小出入项。安装单位年月日监理工程师年月日 表8.7.2避雷器安装单元工程（部分）质量检查表编号：日期：分部工程名称高低压配电设备安装工程单元工程名称35kV避雷器安装工程安装部位35kV高压开关柜-5G柜安装单位遵义市正业电气工程安装有限责任公司开、完工日期自2015年4月2日至2015年4月24日项目质量标准检验结果检验人（签字）安装检查主控项目1本体安装1）组装时，其各节位置符合产品出厂编号；2）安装垂直度符合产品技术文件要求，绝缘底座安装应水平；3）并列安装的避雷器三相中心在同一直线上，相间中心距离允许偏差为±10mm，铭牌位于易于观察的同一侧；4）所有安装部位螺栓紧固，力矩值符合产品技术文件要求2接地符合设计文件要求，接地引下线连接固定牢靠一般项目1连接1）连接螺栓齐全、紧固2）各连接处的金属接触表面平整、无氧化膜，并涂以薄层电力复合脂；3）引线的连接不应使设备端子受到超过允许的承受应力2监测仪1)密封良好、动作可靠，连接符合产品技术文件要求；2）安装位置一致、便于观察；3）计数器调至同一值3均压环安装牢固、平整、无变形，在最低处宜打排水孔4相色标志清晰、正确检查意见：主控项目共项，其中符合本标准质量要求项；一般项目共项，其中符合本标准质量要求项，与本标准有微小出入项。安装单位年月日监理工程师年月日 表8.7.3避雷器安装单元工程（部分）质量检查表编号：日期：分部工程名称高低压配电设备安装工程单元工程名称35kV避雷器安装工程安装部位35kV高压开关柜-5G柜安装单位遵义市正业电气工程安装有限责任公司开、完工日期自2015年4月2日至2015年4月24日项目质量标准检验结果检验人（签字）电气试验检查主控项目1绝缘电阻1）电压等级35kV以上用5000V兆欧表测量，绝缘电阻值不小于2500MΩ；2）电压等级为35kV时，用2500V兆欧表测量，绝缘电阻值不小于1000MΩ；3）基座绝缘电阻值不低于5MΩ2直流参考电压和0.75倍直流参考电压下的泄漏电流1）对应于直流参考电流下的直流参考电压，整支或分节进行的测试值，应符合GB11032的规定，并符合产品技术文件要求。实测值与制造厂规定值比较不应大于±5%；2）0.75倍直流参考电压下的泄漏值不应大于50μA,或符合产品技术条件要求3工频参考电压和持续电流应符合GB50150的规定4工频放电电压应符合GB50150的规定5放电计数器及监视电流表动作可靠检查意见：主控项目共项，其中符合本标准质量要求项；一般项目共项，其中符合本标准质量要求项，与本标准有微小出入项。安装单位年月日监理工程师年月日 表8.7避雷器单元工程安装质量验收评定表单位工程名称电气设备安装工程单元工程量1组分部工程名称高低压配电设备安装工程安装单位遵义市正业电气工程安装有限责任公司单元工程名称、部位35kV避雷器安装工程评定日期年月日项目检验结果外观检查主控项目一般项目安装检查主控项目一般项目电气试验检查主控项目一般项目施工单位自评意见安装质量检验主控项目项，全部符合本标准的质量要求，一般项目项，与本标准有微小出入的项，所占比率为%。质量要求操作试验或试运行符合本标准的要求，操作试验或试运行出现故障，单元工程等级评定为。（签字，加盖公章）年月日监理单位意见安装质量检验主控项目项，全部符合本标准的质量要求，一般项目项，与本标准有微小出入的项，所占比率为%。质量要求操作试验或试运行符合本标准的要求，操作试验或试运行出现故障，单元工程等级评定为。（签字，加盖公章）年月日注：对重要隐蔽单元工程和关键部位单元工程的安装质量验收评定应有设计、建设等单位的代表填意见并签字。具体要求应满足SL176的规定。 表8.7.1避雷器安装单元工程（部分）质量检查表编号：日期：分部工程名称高低压配电设备安装工程单元工程名称35kV避雷器安装工程安装部位35kV高压开关柜-6G柜安装单位遵义市正业电气工程安装有限责任公司开、完工日期自2015年4月2日至2015年4月24日项目质量标准检验结果检验人（签字）外观质量检查主控项目1外观1）密封完好，设备型号符合设计文件要求；2）瓷质或硅橡胶外套外观光洁、完整、无裂纹；3）金属法兰结合面平整，无外伤或铸造砂眼，法兰泄水孔通畅；4）底座绝缘良好2安全装置完整、无损1均压环无划痕、毛刺2组合单元经试验合格、底座绝缘良好3自闭阀宜进行压力检查，压力值符合产品技术文件要求检查意见：主控项目共项，其中符合本标准质量要求项；一般项目共项，其中符合本标准质量要求项，与本标准有微小出入项。安装单位年月日监理工程师年月日 表8.7.2避雷器安装单元工程（部分）质量检查表编号：日期：分部工程名称高低压配电设备安装工程单元工程名称35kV避雷器安装工程安装部位35kV高压开关柜-6G柜安装单位遵义市正业电气工程安装有限责任公司开、完工日期自2015年4月2日至2015年4月24日项目质量标准检验结果检验人（签字）安装检查主控项目1本体安装1）组装时，其各节位置符合产品出厂编号；2）安装垂直度符合产品技术文件要求，绝缘底座安装应水平；3）并列安装的避雷器三相中心在同一直线上，相间中心距离允许偏差为±10mm，铭牌位于易于观察的同一侧；4）所有安装部位螺栓紧固，力矩值符合产品技术文件要求2接地符合设计文件要求，接地引下线连接固定牢靠一般项目1连接1）连接螺栓齐全、紧固2）各连接处的金属接触表面平整、无氧化膜，并涂以薄层电力复合脂；3）引线的连接不应使设备端子受到超过允许的承受应力2监测仪1)密封良好、动作可靠，连接符合产品技术文件要求；2）安装位置一致、便于观察；3）计数器调至同一值3均压环安装牢固、平整、无变形，在最低处宜打排水孔4相色标志清晰、正确检查意见：主控项目共项，其中符合本标准质量要求项；一般项目共项，其中符合本标准质量要求项，与本标准有微小出入项。安装单位年月日监理工程师年月日 表8.7.3避雷器安装单元工程（部分）质量检查表编号：日期：分部工程名称高低压配电设备安装工程单元工程名称35kV避雷器安装工程安装部位35kV高压开关柜-6G柜安装单位遵义市正业电气工程安装有限责任公司开、完工日期自2015年4月2日至2015年4月24日项目质量标准检验结果检验人（签字）电气试验检查主控项目1绝缘电阻1）电压等级35kV以上用5000V兆欧表测量，绝缘电阻值不小于2500MΩ；2）电压等级为35kV时，用2500V兆欧表测量，绝缘电阻值不小于1000MΩ；3）基座绝缘电阻值不低于5MΩ2直流参考电压和0.75倍直流参考电压下的泄漏电流1）对应于直流参考电流下的直流参考电压，整支或分节进行的测试值，应符合GB11032的规定，并符合产品技术文件要求。实测值与制造厂规定值比较不应大于±5%；2）0.75倍直流参考电压下的泄漏值不应大于50μA,或符合产品技术条件要求3工频参考电压和持续电流应符合GB50150的规定4工频放电电压应符合GB50150的规定5放电计数器及监视电流表动作可靠检查意见：主控项目共项，其中符合本标准质量要求项；一般项目共项，其中符合本标准质量要求项，与本标准有微小出入项。安装单位年月日监理工程师年月日 表8.7避雷器单元工程安装质量验收评定表单位工程名称电气设备安装工程单元工程量1组分部工程名称高低压配电设备安装工程安装单位遵义市正业电气工程安装有限责任公司单元工程名称、部位35kV避雷器安装工程评定日期年月日项目检验结果外观检查主控项目一般项目安装检查主控项目一般项目电气试验检查主控项目一般项目施工单位自评意见安装质量检验主控项目项，全部符合本标准的质量要求，一般项目项，与本标准有微小出入的项，所占比率为%。质量要求操作试验或试运行符合本标准的要求，操作试验或试运行出现故障，单元工程等级评定为。（签字，加盖公章）年月日监理单位意见安装质量检验主控项目项，全部符合本标准的质量要求，一般项目项，与本标准有微小出入的项，所占比率为%。质量要求操作试验或试运行符合本标准的要求，操作试验或试运行出现故障，单元工程等级评定为。（签字，加盖公章）年月日注：对重要隐蔽单元工程和关键部位单元工程的安装质量验收评定应有设计、建设等单位的代表填意见并签字。具体要求应满足SL176的规定。 表8.7.1避雷器安装单元工程（部分）质量检查表编号：日期：分部工程名称高低压配电设备安装工程单元工程名称35kV避雷器安装工程安装部位35kV高压开关柜-7G柜安装单位遵义市正业电气工程安装有限责任公司开、完工日期自2015年4月2日至2015年4月24日项目质量标准检验结果检验人（签字）外观质量检查主控项目1外观1）密封完好，设备型号符合设计文件要求；2）瓷质或硅橡胶外套外观光洁、完整、无裂纹；3）金属法兰结合面平整，无外伤或铸造砂眼，法兰泄水孔通畅；4）底座绝缘良好2安全装置完整、无损1均压环无划痕、毛刺2组合单元经试验合格、底座绝缘良好3自闭阀宜进行压力检查，压力值符合产品技术文件要求检查意见：主控项目共项，其中符合本标准质量要求项；一般项目共项，其中符合本标准质量要求项，与本标准有微小出入项。安装单位年月日监理工程师年月日 表8.7.2避雷器安装单元工程（部分）质量检查表编号：日期：分部工程名称高低压配电设备安装工程单元工程名称35kV避雷器安装工程安装部位35kV高压开关柜-7G柜安装单位遵义市正业电气工程安装有限责任公司开、完工日期自2015年4月2日至2015年4月24日项目质量标准检验结果检验人（签字）安装检查主控项目1本体安装1）组装时，其各节位置符合产品出厂编号；2）安装垂直度符合产品技术文件要求，绝缘底座安装应水平；3）并列安装的避雷器三相中心在同一直线上，相间中心距离允许偏差为±10mm，铭牌位于易于观察的同一侧；4）所有安装部位螺栓紧固，力矩值符合产品技术文件要求2接地符合设计文件要求，接地引下线连接固定牢靠一般项目1连接1）连接螺栓齐全、紧固2）各连接处的金属接触表面平整、无氧化膜，并涂以薄层电力复合脂；3）引线的连接不应使设备端子受到超过允许的承受应力2监测仪1)密封良好、动作可靠，连接符合产品技术文件要求；2）安装位置一致、便于观察；3）计数器调至同一值3均压环安装牢固、平整、无变形，在最低处宜打排水孔4相色标志清晰、正确检查意见：主控项目共项，其中符合本标准质量要求项；一般项目共项，其中符合本标准质量要求项，与本标准有微小出入项。安装单位年月日监理工程师年月日 表8.7.3避雷器安装单元工程（部分）质量检查表编号：日期：分部工程名称高低压配电设备安装工程单元工程名称35kV避雷器安装工程安装部位35kV高压开关柜-7G柜安装单位遵义市正业电气工程安装有限责任公司开、完工日期自2015年4月2日至2015年4月24日项目质量标准检验结果检验人（签字）电气试验检查主控项目1绝缘电阻1）电压等级35kV以上用5000V兆欧表测量，绝缘电阻值不小于2500MΩ；2）电压等级为35kV时，用2500V兆欧表测量，绝缘电阻值不小于1000MΩ；3）基座绝缘电阻值不低于5MΩ2直流参考电压和0.75倍直流参考电压下的泄漏电流1）对应于直流参考电流下的直流参考电压，整支或分节进行的测试值，应符合GB11032的规定，并符合产品技术文件要求。实测值与制造厂规定值比较不应大于±5%；2）0.75倍直流参考电压下的泄漏值不应大于50μA,或符合产品技术条件要求3工频参考电压和持续电流应符合GB50150的规定4工频放电电压应符合GB50150的规定5放电计数器及监视电流表动作可靠检查意见：主控项目共项，其中符合本标准质量要求项；一般项目共项，其中符合本标准质量要求项，与本标准有微小出入项。安装单位年月日监理工程师年月日 表8.7避雷器单元工程安装质量验收评定表单位工程名称电气设备安装工程单元工程量1组分部工程名称高低压配电设备安装工程安装单位遵义市正业电气工程安装有限责任公司单元工程名称、部位35kV避雷器安装工程评定日期年月日项目检验结果外观检查主控项目一般项目安装检查主控项目一般项目电气试验检查主控项目一般项目施工单位自评意见安装质量检验主控项目项，全部符合本标准的质量要求，一般项目项，与本标准有微小出入的项，所占比率为%。质量要求操作试验或试运行符合本标准的要求，操作试验或试运行出现故障，单元工程等级评定为。（签字，加盖公章）年月日监理单位意见安装质量检验主控项目项，全部符合本标准的质量要求，一般项目项，与本标准有微小出入的项，所占比率为%。质量要求操作试验或试运行符合本标准的要求，操作试验或试运行出现故障，单元工程等级评定为。（签字，加盖公章）年月日注：对重要隐蔽单元工程和关键部位单元工程的安装质量验收评定应有设计、建设等单位的代表填意见并签字。具体要求应满足SL176的规定。 表8.7.1避雷器安装单元工程（部分）质量检查表编号：日期：分部工程名称高低压配电设备安装工程单元工程名称35kV避雷器安装工程安装部位升压站安装单位遵义市正业电气工程安装有限责任公司开、完工日期自2015年4月2日至2015年4月24日项目质量标准检验结果检验人（签字）外观质量检查主控项目1外观1）密封完好，设备型号符合设计文件要求；2）瓷质或硅橡胶外套外观光洁、完整、无裂纹；3）金属法兰结合面平整，无外伤或铸造砂眼，法兰泄水孔通畅；4）底座绝缘良好2安全装置完整、无损1均压环无划痕、毛刺2组合单元经试验合格、底座绝缘良好3自闭阀宜进行压力检查，压力值符合产品技术文件要求检查意见：主控项目共项，其中符合本标准质量要求项；一般项目共项，其中符合本标准质量要求项，与本标准有微小出入项。安装单位年月日监理工程师年月日 表8.7.2避雷器安装单元工程（部分）质量检查表编号：日期：分部工程名称高低压配电设备安装工程单元工程名称35kV避雷器安装工程安装部位升压站安装单位遵义市正业电气工程安装有限责任公司开、完工日期自2015年4月2日至2015年4月24日项目质量标准检验结果检验人（签字）安装检查主控项目1本体安装1）组装时，其各节位置符合产品出厂编号；2）安装垂直度符合产品技术文件要求，绝缘底座安装应水平；3）并列安装的避雷器三相中心在同一直线上，相间中心距离允许偏差为±10mm，铭牌位于易于观察的同一侧；4）所有安装部位螺栓紧固，力矩值符合产品技术文件要求2接地符合设计文件要求，接地引下线连接固定牢靠一般项目1连接1）连接螺栓齐全、紧固2）各连接处的金属接触表面平整、无氧化膜，并涂以薄层电力复合脂；3）引线的连接不应使设备端子受到超过允许的承受应力2监测仪1)密封良好、动作可靠，连接符合产品技术文件要求；2）安装位置一致、便于观察；3）计数器调至同一值3均压环安装牢固、平整、无变形，在最低处宜打排水孔4相色标志清晰、正确检查意见：主控项目共项，其中符合本标准质量要求项；一般项目共项，其中符合本标准质量要求项，与本标准有微小出入项。安装单位年月日监理工程师年月日 表8.7.3避雷器安装单元工程（部分）质量检查表编号：日期：分部工程名称高低压配电设备安装工程单元工程名称35kV避雷器安装工程安装部位升压站安装单位遵义市正业电气工程安装有限责任公司开、完工日期自2015年4月2日至2015年4月24日项目质量标准检验结果检验人（签字）电气试验检查主控项目1绝缘电阻1）电压等级35kV以上用5000V兆欧表测量，绝缘电阻值不小于2500MΩ；2）电压等级为35kV时，用2500V兆欧表测量，绝缘电阻值不小于1000MΩ；3）基座绝缘电阻值不低于5MΩ2直流参考电压和0.75倍直流参考电压下的泄漏电流1）对应于直流参考电流下的直流参考电压，整支或分节进行的测试值，应符合GB11032的规定，并符合产品技术文件要求。实测值与制造厂规定值比较不应大于±5%；2）0.75倍直流参考电压下的泄漏值不应大于50μA,或符合产品技术条件要求3工频参考电压和持续电流应符合GB50150的规定4工频放电电压应符合GB50150的规定5放电计数器及监视电流表动作可靠检查意见：主控项目共项，其中符合本标准质量要求项；一般项目共项，其中符合本标准质量要求项，与本标准有微小出入项。安装单位年月日监理工程师年月日 表8.8高压开关柜单元工程安装质量验收评定表单位工程名称电气设备安装工程单元工程量3台分部工程名称高低压配电设备安装工程安装单位单元工程名称、部位6kV高压开关柜安装工程评定日期年月日项目检验结果外观检查主控项目一般项目安装检查主控项目一般项目电气试验检查主控项目一般项目施工单位自评意见安装质量检验主控项目项，全部符合本标准的质量要求，一般项目项，与本标准有微小出入的项，所占比率为%。质量要求操作试验或试运行符合本标准的要求，操作试验或试运行出现故障，单元工程等级评定为。（签字，加盖公章）年月日监理单位意见安装质量检验主控项目项，全部符合本标准的质量要求，一般项目项，与本标准有微小出入的项，所占比率为%。质量要求操作试验或试运行符合本标准的要求，操作试验或试运行出现故障，单元工程等级评定为。（签字，加盖公章）年月日注：对重要隐蔽单元工程和关键部位单元工程的安装质量验收评定应有设计、建设等单位的代表填意见并签字。具体要求应满足SL176的规定。 表8.8.1高压开关柜安装单元工程（部分）质量检查表编号：日期：分部工程名称高低压配电设备安装单元工程名称6kV高压开关柜安装安装部位35kV高压室安装单位开、完工日期自2015年4月2日至2015年4月24日项目质量标准检验结果检验人（签字）外观质量检查主控项目1柜内元件1）开关柜内断路器、负荷开关、隔离开关、接地开关、避雷器等元件符合本标准中同类电气设备质量标准；2）柜内设备与各构件间连接应牢固一般项目1外观1）开关柜间隔排列顺序符合设计文件要求；2）开关柜无变形及受损，防腐完好检查意见：主控项目共项，其中符合本标准质量要求项；一般项目共项，其中符合本标准质量要求项，与本标准有微小出入项。安装单位年月日监理工程师年月日 表8.8.2高压开关柜安装单元工程（部分）质量检查表分部工程名称高低压配电设备安装工程单元工程名称6kV高压开关柜安装安装部位35kV高压室安装单位遵义市正业电气工程安装有限责任公司开、完工日期自2015年4月2日至2015年4月24日项目质量标准检验结果检验人（签字）安装检查主控项目1高压开关柜安装1）固定式高压开关柜紧固件完好、齐全，固定牢固；2）手车推拉灵活、轻便，无卡阻、碰撞；具有相同额定值和结构的组件，具有互换性；3）安全隔离板开启应灵活，并应随手车的进出面相应动作；4）手车推入工作位置后，动触头底部的间隙，应符合产品技术文件要求2闭锁装置1）机械闭锁、电气闭锁动作正确、可靠；2）开关柜“五防”功能符合产品技术文件要求3接地1）成列开关柜的接地母线，应有两处明显的与接地网可靠连接点；2）金属柜门与接地的金属构架连接渡河产品技术文件要求4二次回路及元件1）手车或抽屉的二次回路连接插件（插头与插座）应接触良好，并应有锁紧措施；2）仪表、继电器等二次元件的防振措施应可靠；3）信号和控制回路应符合GB50171的规定一般项目1基础安装1）型钢顶部标高符合产品技术文件要求，没有要求时宜高出抹平地面10mm；2）基础型钢允许偏差应符合表8.8.2-1的规定。2柜体安装开关柜安装垂直度、水平偏差以及柜面偏差和柜间接缝的允许偏差应符合表8.8.2-2的规定。检查意见：主控项目共项，其中符合本标准质量要求项；一般项目共项，其中符合本标准质量要求项，与本标准有微小出入项。安装单位年月日监理工程师年月日 表8.8.2-1基础型钢安装允许偏差值项目允许偏差mm/mMm/全长不直度＜1＜5水平度＜1＜5位置偏差及不平行度—＜5表8.8.2-2基础型钢安装允许偏差值项目允许偏差垂直度＜1.5mm/m水平偏差相邻两盘顶部＜2mm成列盘盯盘＜2mm盘间偏差相邻两盘边＜1mm成列盘面＜5mm盘间接缝＜2mm 表8.8.3高压开关柜安装单元工程（部分）质量检查表编号：日期：分部工程名称高低压配电设备安装工程单元工程名称6kV高压开关柜安装工程安装部位35kV高压室安装单位遵义市正业电气工程安装有限责任公司开、完工日期自2015年4月2日至2015年4月24日项目质量标准检验结果检验人（签字）电气试验检查1断路器见表8.2.3//2隔离开关见表8.3.3//3负荷开关见表8.4.3//4熔断器见表8.4.3//5接地开关接地牢固、导通良好6避雷器见表8.7.3//检查意见：主控项目共项，其中符合本标准质量要求项；一般项目共项，其中符合本标准质量要求项，与本标准有微小出入项。安装单位年月日监理工程师年月日 表8.4负荷开关及高压熔断器单元工程安装质量验收评定表单位工程名称电气设备安装工程单元工程量1组分部工程名称高低压配电设备安装工程安装单位遵义市正业电气工程安装有限责任公司单元工程名称、部位6kV高压熔断器安装工程评定日期年月日项目检验结果外观检查主控项目一般项目安装检查主控项目一般项目电气试验及操作试验检查主控项目一般项目施工单位自评意见安装质量检验主控项目项，全部符合本标准的质量要求，一般项目项，与本标准有微小出入的项，所占比率为%。质量要求操作试验或试运行符合本标准的要求，操作试验或试运行出现故障，单元工程等级评定为。（签字，加盖公章）年月日监理单位意见安装质量检验主控项目项，全部符合本标准的质量要求，一般项目项，与本标准有微小出入的项，所占比率为%。质量要求操作试验或试运行符合本标准的要求，操作试验或试运行出现故障，单元工程等级评定为。（签字，加盖公章）年月日注：对重要隐蔽单元工程和关键部位单元工程的安装质量验收评定应有设计、建设等单位的代表填意见并签字。具体要求应满足SL176的规定。 表8.4.1负荷开关及高压熔断器安装单元工程（部分）质量检查表编号：日期：分部工程名称高压配电设备安装工程单元工程名称6kV高压熔断器安装工程安装部位1号发电机出口PT及励磁PT柜安装单位遵义市正业电气工程安装有限责任公司开、完工日期自2015年4月2日至2015年4月24日项目质量标准检验结果检验人（签字）外观质量检查一般项目1负荷开关1）部件齐全、完整；2）灭弧筒内产生气体的有机绝缘物应完整无裂纹；绝缘子表面清洁，无裂纹、破损、焊接残留斑点等缺陷，与瓷瓶与金属法兰胶装部位牢固密实；3）支柱绝缘子无裂纹、损伤、无修补；4）操动机构零部件齐全，所有固定链接部分应紧固，转动部分涂有润滑脂；5）带油负荷开关外露部分及油箱清理干净，油位正常，油质合格无渗漏2高压熔断器1）零部件齐全、无锈蚀，熔管无裂纹、破损；2）熔丝的规格符合设计文件要求，且无弯折、压扁或损伤检查意见：主控项目共项，其中符合本标准质量要求项；一般项目共项，其中符合本标准质量要求项，与本标准有微小出入项。安装单位年月日监理工程师年月日 表8.4.2负荷开关及高压熔断器安装单元工程（部分）质量检查表编号：日期：分部工程名称高压配电设备安装工程单元工程名称6kV高压熔断器安装工程安装部位1号发电机出口PT及励磁PT柜安装单位遵义市正业电气工程安装有限责任公司开、完工日期自2015年4月2日至2015年4月24日项目质量标准检验结果检验人（签字）安装检查主控项目1导电部分1）负荷开关触头表面平整、清洁，载流部分表面无严重凹陷及锈蚀，载流部分的可挠来凝结无折损；2）负荷开关合闸主固定触头与主刀接触紧密，两侧的接触压力均匀，分闸时三相灭弧刀片应同时跳离固定灭弧触头。当采用插入连接时，导体插入深度符合产品技术文件要求；3）设备连接端子涂以薄层电力复合脂。连接螺栓齐全、紧固，紧固力矩应符合GB501149的规定2支柱绝缘子1）支柱绝缘子与底座平面垂直、连接牢固，同意绝缘柱的各绝缘子中心线应在同一垂直线上；2）同相各绝缘子支柱的中心线在同一垂直平面内3传动装置1）拉杆与带电部分的距离应符合GB50149的规定；2）传动部件安装位置正确，固定牢靠；传动齿轮齿合准确；3）定位螺丝调整、固定符合产品技术文件要求；4）所有传动摩擦部位，应涂以适合当地气候的润滑脂4操动机构1）安装牢固，各固定部件螺丝紧固，开口销必须分开；2）机构动作平稳，无卡阻、冲击；3）分、合闸位置指示正确5接地接地牢固，导通良好6二次回路信号和控制回路应符合GB50171的规定 表8.4.2（续）安装检查一般项目1基础或支架1）中心距离及高度允许误差为±10mm；2）预留孔或预埋件中心线允许误差为±10mm；3）预埋螺栓中心线允许误差为±2mm2本体安装1）安装垂直、固定牢固、相间支持瓷件在同一水平面上；2）相间距离允许误差为±10mm，相间连杆在同一水平线上3熔丝熔丝的规格符合设计文件要求，且无弯曲、压扁或损伤检查意见：主控项目共项，其中符合本标准质量要求项；一般项目共项，其中符合本标准质量要求项，与本标准有微小出入项。安装单位年月日监理工程师年月日 表8.4.3负荷开关及高压熔断器安装单元工程（部分）质量检查表编号：日期：分部工程名称高压配电设备安装工程单元工程名称6kV高压熔断器安装工程安装部位1号发电机出口PT及励磁PT柜安装单位遵义市正业电气工程安装有限责任公司开、完工日期自2015年4月2日至2015年4月24日项目质量标准检验结果检验人（签字）电气试验及操作试验检查主控项目1绝缘电阻应符合GB50150的规定及产品技术文件要求2导电回路电阻应符合GB50150的规定及产品技术文件要求3交流耐压试验应符合GB50150的规定4三相同期性负荷开关三相触头接触的同期性和分闸状态时触头间净距及拉开角度符合产品技术文件要求5操作机构线圈最低动作电压符合产品技术文件要求6操作机构试验1）电动机及二次控制线圈和电磁闭锁装置在其额定电压的80%～110%范围内时，隔离开关主闸刀或接地闸刀分、合闸动作可靠；2）机械或电气闭锁装置准确可靠7高压熔断器熔丝直流电阻高压限流熔丝的直流电阻值与同型产品相比无明显差别检查意见：主控项目共项，其中符合本标准质量要求项；一般项目共项，其中符合本标准质量要求项，与本标准有微小出入项。安装单位年月日监理工程师年月日 表8.4负荷开关及高压熔断器单元工程安装质量验收评定表单位工程名称电气设备安装工程单元工程量1组分部工程名称高低压配电设备安装工程安装单位遵义市正业电气工程安装有限责任公司单元工程名称、部位6kV高压熔断器安装工程评定日期年月日项目检验结果外观检查主控项目一般项目安装检查主控项目一般项目电气试验及操作试验检查主控项目一般项目施工单位自评意见安装质量检验主控项目项，全部符合本标准的质量要求，一般项目项，与本标准有微小出入的项，所占比率为%。质量要求操作试验或试运行符合本标准的要求，操作试验或试运行出现故障，单元工程等级评定为。（签字，加盖公章）年月日监理单位意见安装质量检验主控项目项，全部符合本标准的质量要求，一般项目项，与本标准有微小出入的项，所占比率为%。质量要求操作试验或试运行符合本标准的要求，操作试验或试运行出现故障，单元工程等级评定为。（签字，加盖公章）年月日注：对重要隐蔽单元工程和关键部位单元工程的安装质量验收评定应有设计、建设等单位的代表填意见并签字。具体要求应满足SL176的规定。 表8.4.1负荷开关及高压熔断器安装单元工程（部分）质量检查表编号：日期：分部工程名称高压配电设备安装工程单元工程名称6kV高压熔断器安装工程安装部位2号发电机出口PT及励磁PT柜安装单位遵义市正业电气工程安装有限责任公司开、完工日期自2015年4月2日至2015年4月24日项目质量标准检验结果检验人（签字）外观质量检查一般项目1负荷开关1）部件齐全、完整；2）灭弧筒内产生气体的有机绝缘物应完整无裂纹；绝缘子表面清洁，无裂纹、破损、焊接残留斑点等缺陷，与瓷瓶与金属法兰胶装部位牢固密实；3）支柱绝缘子无裂纹、损伤、无修补；4）操动机构零部件齐全，所有固定链接部分应紧固，转动部分涂有润滑脂；5）带油负荷开关外露部分及油箱清理干净，油位正常，油质合格无渗漏2高压熔断器1）零部件齐全、无锈蚀，熔管无裂纹、破损；2）熔丝的规格符合设计文件要求，且无弯折、压扁或损伤检查意见：主控项目共项，其中符合本标准质量要求项；一般项目共项，其中符合本标准质量要求项，与本标准有微小出入项。安装单位年月日监理工程师年月日 表8.4.2负荷开关及高压熔断器安装单元工程（部分）质量检查表编号：日期：分部工程名称高压配电设备安装工程单元工程名称6kV高压熔断器安装工程安装部位2号发电机出口PT及励磁PT柜安装单位遵义市正业电气工程安装有限责任公司开、完工日期自2015年4月2日至2015年4月24日项目质量标准检验结果检验人（签字）安装检查主控项目1导电部分1）负荷开关触头表面平整、清洁，载流部分表面无严重凹陷及锈蚀，载流部分的可挠来凝结无折损；2）负荷开关合闸主固定触头与主刀接触紧密，两侧的接触压力均匀，分闸时三相灭弧刀片应同时跳离固定灭弧触头。当采用插入连接时，导体插入深度符合产品技术文件要求；3）设备连接端子涂以薄层电力复合脂。连接螺栓齐全、紧固，紧固力矩应符合GB501149的规定2支柱绝缘子1）支柱绝缘子与底座平面垂直、连接牢固，同意绝缘柱的各绝缘子中心线应在同一垂直线上；2）同相各绝缘子支柱的中心线在同一垂直平面内3传动装置1）拉杆与带电部分的距离应符合GB50149的规定；2）传动部件安装位置正确，固定牢靠；传动齿轮齿合准确；3）定位螺丝调整、固定符合产品技术文件要求；4）所有传动摩擦部位，应涂以适合当地气候的润滑脂4操动机构1）安装牢固，各固定部件螺丝紧固，开口销必须分开；2）机构动作平稳，无卡阻、冲击；3）分、合闸位置指示正确5接地接地牢固，导通良好6二次回路信号和控制回路应符合GB50171的规定 表8.4.2（续）安装检查一般项目1基础或支架1）中心距离及高度允许误差为±10mm；2）预留孔或预埋件中心线允许误差为±10mm；3）预埋螺栓中心线允许误差为±2mm2本体安装1）安装垂直、固定牢固、相间支持瓷件在同一水平面上；2）相间距离允许误差为±10mm，相间连杆在同一水平线上3熔丝熔丝的规格符合设计文件要求，且无弯曲、压扁或损伤检查意见：主控项目共项，其中符合本标准质量要求项；一般项目共项，其中符合本标准质量要求项，与本标准有微小出入项。安装单位年月日监理工程师年月日 表8.4.3负荷开关及高压熔断器安装单元工程（部分）质量检查表编号：日期：分部工程名称高压配电设备安装工程单元工程名称6kV高压熔断器安装工程安装部位2号发电机出口PT及励磁PT柜安装单位遵义市正业电气工程安装有限责任公司开、完工日期自2015年4月2日至2015年4月24日项目质量标准检验结果检验人（签字）电气试验及操作试验检查主控项目1绝缘电阻应符合GB50150的规定及产品技术文件要求2导电回路电阻应符合GB50150的规定及产品技术文件要求3交流耐压试验应符合GB50150的规定4三相同期性负荷开关三相触头接触的同期性和分闸状态时触头间净距及拉开角度符合产品技术文件要求5操作机构线圈最低动作电压符合产品技术文件要求6操作机构试验1）电动机及二次控制线圈和电磁闭锁装置在其额定电压的80%～110%范围内时，隔离开关主闸刀或接地闸刀分、合闸动作可靠；2）机械或电气闭锁装置准确可靠7高压熔断器熔丝直流电阻高压限流熔丝的直流电阻值与同型产品相比无明显差别检查意见：主控项目共项，其中符合本标准质量要求项；一般项目共项，其中符合本标准质量要求项，与本标准有微小出入项。安装单位年月日监理工程师年月日 表8.4负荷开关及高压熔断器单元工程安装质量验收评定表单位工程名称电气设备安装工程单元工程量1组分部工程名称高低压配电设备安装工程安装单位遵义市正业电气工程安装有限责任公司单元工程名称、部位6kV高压熔断器安装工程评定日期年月日项目检验结果外观检查主控项目一般项目安装检查主控项目一般项目电气试验及操作试验检查主控项目一般项目施工单位自评意见安装质量检验主控项目项，全部符合本标准的质量要求，一般项目项，与本标准有微小出入的项，所占比率为%。质量要求操作试验或试运行符合本标准的要求，操作试验或试运行出现故障，单元工程等级评定为。（签字，加盖公章）年月日监理单位意见安装质量检验主控项目项，全部符合本标准的质量要求，一般项目项，与本标准有微小出入的项，所占比率为%。质量要求操作试验或试运行符合本标准的要求，操作试验或试运行出现故障，单元工程等级评定为。（签字，加盖公章）年月日注：对重要隐蔽单元工程和关键部位单元工程的安装质量验收评定应有设计、建设等单位的代表填意见并签字。具体要求应满足SL176的规定。 表8.4.1负荷开关及高压熔断器安装单元工程（部分）质量检查表编号：日期：分部工程名称高压配电设备安装工程单元工程名称6kV高压熔断器安装工程安装部位3号发电机出口PT及励磁PT柜安装单位遵义市正业电气工程安装有限责任公司开、完工日期自2015年4月2日至2015年4月24日项目质量标准检验结果检验人（签字）外观质量检查一般项目1负荷开关1）部件齐全、完整；2）灭弧筒内产生气体的有机绝缘物应完整无裂纹；绝缘子表面清洁，无裂纹、破损、焊接残留斑点等缺陷，与瓷瓶与金属法兰胶装部位牢固密实；3）支柱绝缘子无裂纹、损伤、无修补；4）操动机构零部件齐全，所有固定链接部分应紧固，转动部分涂有润滑脂；5）带油负荷开关外露部分及油箱清理干净，油位正常，油质合格无渗漏2高压熔断器1）零部件齐全、无锈蚀，熔管无裂纹、破损；2）熔丝的规格符合设计文件要求，且无弯折、压扁或损伤检查意见：主控项目共项，其中符合本标准质量要求项；一般项目共项，其中符合本标准质量要求项，与本标准有微小出入项。安装单位年月日监理工程师年月日 表8.4.2负荷开关及高压熔断器安装单元工程（部分）质量检查表编号：日期：分部工程名称高压配电设备安装工程单元工程名称6kV高压熔断器安装工程安装部位3号发电机出口PT及励磁PT柜安装单位遵义市正业电气工程安装有限责任公司开、完工日期自2015年4月2日至2015年4月24日项目质量标准检验结果检验人（签字）安装检查主控项目1导电部分1）负荷开关触头表面平整、清洁，载流部分表面无严重凹陷及锈蚀，载流部分的可挠来凝结无折损；2）负荷开关合闸主固定触头与主刀接触紧密，两侧的接触压力均匀，分闸时三相灭弧刀片应同时跳离固定灭弧触头。当采用插入连接时，导体插入深度符合产品技术文件要求；3）设备连接端子涂以薄层电力复合脂。连接螺栓齐全、紧固，紧固力矩应符合GB501149的规定2支柱绝缘子1）支柱绝缘子与底座平面垂直、连接牢固，同意绝缘柱的各绝缘子中心线应在同一垂直线上；2）同相各绝缘子支柱的中心线在同一垂直平面内3传动装置1）拉杆与带电部分的距离应符合GB50149的规定；2）传动部件安装位置正确，固定牢靠；传动齿轮齿合准确；3）定位螺丝调整、固定符合产品技术文件要求；4）所有传动摩擦部位，应涂以适合当地气候的润滑脂4操动机构1）安装牢固，各固定部件螺丝紧固，开口销必须分开；2）机构动作平稳，无卡阻、冲击；3）分、合闸位置指示正确5接地接地牢固，导通良好6二次回路信号和控制回路应符合GB50171的规定 表8.4.2（续）安装检查一般项目1基础或支架1）中心距离及高度允许误差为±10mm；2）预留孔或预埋件中心线允许误差为±10mm；3）预埋螺栓中心线允许误差为±2mm2本体安装1）安装垂直、固定牢固、相间支持瓷件在同一水平面上；2）相间距离允许误差为±10mm，相间连杆在同一水平线上3熔丝熔丝的规格符合设计文件要求，且无弯曲、压扁或损伤检查意见：主控项目共项，其中符合本标准质量要求项；一般项目共项，其中符合本标准质量要求项，与本标准有微小出入项。安装单位年月日监理工程师年月日 表8.4.3负荷开关及高压熔断器安装单元工程（部分）质量检查表编号：日期：分部工程名称高压配电设备安装工程单元工程名称6kV高压熔断器安装工程安装部位3号发电机出口PT及励磁PT柜安装单位遵义市正业电气工程安装有限责任公司开、完工日期自2015年4月2日至2015年4月24日项目质量标准检验结果检验人（签字）电气试验及操作试验检查主控项目1绝缘电阻应符合GB50150的规定及产品技术文件要求2导电回路电阻应符合GB50150的规定及产品技术文件要求3交流耐压试验应符合GB50150的规定4三相同期性负荷开关三相触头接触的同期性和分闸状态时触头间净距及拉开角度符合产品技术文件要求5操作机构线圈最低动作电压符合产品技术文件要求6操作机构试验1）电动机及二次控制线圈和电磁闭锁装置在其额定电压的80%～110%范围内时，隔离开关主闸刀或接地闸刀分、合闸动作可靠；2）机械或电气闭锁装置准确可靠7高压熔断器熔丝直流电阻高压限流熔丝的直流电阻值与同型产品相比无明显差别检查意见：主控项目共项，其中符合本标准质量要求项；一般项目共项，其中符合本标准质量要求项，与本标准有微小出入项。安装单位年月日监理工程师年月日 表8.5互感器单元工程安装质量验收评定表单位工程名称电气设备安装工程单元工程量1组分部工程名称高低压配电设备安装工程安装单位遵义市正业电气工程安装有限责任公司单元工程名称、部位6kV电压互感器安装工程评定日期年月日项目检验结果外观检查主控项目一般项目安装检查主控项目一般项目电气试验及操作试验检查主控项目一般项目施工单位自评意见安装质量检验主控项目项，全部符合本标准的质量要求，一般项目项，与本标准有微小出入的项，所占比率为%。质量要求操作试验或试运行符合本标准的要求，操作试验或试运行出现故障，单元工程等级评定为。（签字，加盖公章）年月日监理单位意见安装质量检验主控项目项，全部符合本标准的质量要求，一般项目项，与本标准有微小出入的项，所占比率为%。质量要求操作试验或试运行符合本标准的要求，操作试验或试运行出现故障，单元工程等级评定为。（签字，加盖公章）年月日注：对重要隐蔽单元工程和关键部位单元工程的安装质量验收评定应有设计、建设等单位的代表填意见并签字。具体要求应满足SL176的规定。表8.5.1互感器安装单元工程（部分）质量检查表 编号：日期：分部工程名称高低压配电设备安装工程单元工程名称6kV电压互感器安装工程安装部位1号发电机出口PT及励磁PT柜（前）安装单位遵义市正业电气工程安装有限责任公司开、完工日期自2015年4月2日至2015年4月24日项目质量标准检验结果检验人（签字）外观质量检查一般项目1铭牌标志完整、清晰2外观完整、附件齐全、无锈蚀及机械损伤3铁芯无变形且清洁紧密、无锈蚀4二次接线板引线端子及绝缘连接牢固，绝缘完好5绝缘夹件及支持物牢固，无损伤，无分层开裂6螺栓无松动，附件完整检查意见：主控项目共项，其中符合本标准质量要求项；一般项目共项，其中符合本标准质量要求项，与本标准有微小出入项。安装单位年月日监理工程师年月日表8.5.2互感器安装单元工程（部分）质量检查表编号：日期： 分部工程名称高低压配电设备安装工程单元工程名称6kV电压互感器安装工程安装部位1号发电机出口PT及励磁PT柜安装单位遵义市正业电气工程安装有限责任公司开、完工日期自2015年4月2日至2015年4月24日项目质量标准检验结果检验人（签字）安装检查主控项目1本体安装1）支架安装面应水平；2）并列安装时排列整齐，同一组互感器极性方向一致；3）母线式电流互感器等电位线与一次导体接触紧密、可靠；4）零序电流互感器的安装，不应使构架或其他磁体与互感器铁芯直接接触，不构成闭合磁回路2接地1）电压互感器铁芯接地可靠；电压互感器一次绕组中性点接地符合设计文件要求；2）电流互感器备用二次绕组端子先短路后接地一般项目1连接螺栓齐全、紧固检查意见：主控项目共项，其中符合本标准质量要求项；一般项目共项，其中符合本标准质量要求项，与本标准有微小出入项。安装单位年月日监理工程师年月日 表8.5.3互感器安装单元工程（部分）质量检查表编号：日期：分部工程名称高低压配电设备安装工程单元工程名称6kV电压互感器安装工程安装部位1号发电机出口PT及励磁PT柜安装单位遵义市正业电气工程安装有限责任公司开、完工日期自2015年4月2日至2015年4月24日项目质量标准检验结果检验人（签字）电气试验及操作试验检查主控项目1绕组绝缘电阻应符合GB50150的规定或产品技术文件要求2铁芯加紧螺栓绝缘电阻应符合GB50150的规定或产品技术文件要求3接线组别和极性符合设计文件要求，与铭牌和标志相符4变比检查符合设计文件要求及产品技术文件要求5交流电压试验应符合GB50150的规定6绕组直流电阻1）电压互感器绕组直流电阻测量值与换算到同一温度下的出厂值比较，一次绕组相差不大于10%，二次绕组相差不宜大于15%；2）同型号、同规格、同批次电流互感器一次、二次绕组的直流电阻值与其平均值的差异不宜大于10%7励磁特性1）当继电保护对电流互感器的励磁特性有要求时，应进行励磁特性试验，试验结果符合产品技术文件要求；2）电压互感器励磁曲线测量应符合GB50150的规定8误差应符合GB50150的规定或产品技术文件要求检查意见：主控项目共项，其中符合本标准质量要求项；一般项目共项，其中符合本标准质量要求项，与本标准有微小出入项。安装单位年月日监理工程师年月日 表8.5互感器单元工程安装质量验收评定表单位工程名称电气设备安装工程单元工程量1组分部工程名称高低压配电设备安装工程安装单位遵义市正业电气工程安装有限责任公司单元工程名称、部位6kV电压互感器安装工程评定日期年月日项目检验结果外观检查主控项目一般项目安装检查主控项目一般项目电气试验及操作试验检查主控项目一般项目施工单位自评意见安装质量检验主控项目项，全部符合本标准的质量要求，一般项目项，与本标准有微小出入的项，所占比率为%。质量要求操作试验或试运行符合本标准的要求，操作试验或试运行出现故障，单元工程等级评定为。（签字，加盖公章）年月日监理单位意见安装质量检验主控项目项，全部符合本标准的质量要求，一般项目项，与本标准有微小出入的项，所占比率为%。质量要求操作试验或试运行符合本标准的要求，操作试验或试运行出现故障，单元工程等级评定为。（签字，加盖公章）年月日注：对重要隐蔽单元工程和关键部位单元工程的安装质量验收评定应有设计、建设等单位的代表填意见并签字。具体要求应满足SL176的规定。 表8.5.1互感器安装单元工程（部分）质量检查表编号：日期：分部工程名称高低压配电设备安装工程单元工程名称6kV电压互感器安装工程安装部位1号发电机出口PT及励磁PT柜（后）安装单位遵义市正业电气工程安装有限责任公司开、完工日期自2015年4月2日至2015年4月24日项目质量标准检验结果检验人（签字）外观质量检查一般项目1铭牌标志完整、清晰2外观完整、附件齐全、无锈蚀及机械损伤3铁芯无变形且清洁紧密、无锈蚀4二次接线板引线端子及绝缘连接牢固，绝缘完好5绝缘夹件及支持物牢固，无损伤，无分层开裂6螺栓无松动，附件完整检查意见：主控项目共项，其中符合本标准质量要求项；一般项目共项，其中符合本标准质量要求项，与本标准有微小出入项。安装单位年月日监理工程师年月日 表8.5.2互感器安装单元工程（部分）质量检查表编号：日期：分部工程名称高低压配电设备安装工程单元工程名称6kV电压互感器安装工程安装部位1号发电机出口PT及励磁PT柜安装单位遵义市正业电气工程安装有限责任公司开、完工日期自2015年4月2日至2015年4月24日项目质量标准检验结果检验人（签字）安装检查主控项目1本体安装1）支架安装面应水平；2）并列安装时排列整齐，同一组互感器极性方向一致；3）母线式电流互感器等电位线与一次导体接触紧密、可靠；4）零序电流互感器的安装，不应使构架或其他磁体与互感器铁芯直接接触，不构成闭合磁回路2接地1）电压互感器铁芯接地可靠；电压互感器一次绕组中性点接地符合设计文件要求；2）电流互感器备用二次绕组端子先短路后接地一般项目1连接螺栓齐全、紧固检查意见：主控项目共项，其中符合本标准质量要求项；一般项目共项，其中符合本标准质量要求项，与本标准有微小出入项。安装单位年月日监理工程师年月日 表8.5.3互感器安装单元工程（部分）质量检查表编号：日期：分部工程名称高低压配电设备安装工程单元工程名称6kV电压互感器安装工程安装部位1号发电机出口PT及励磁PT柜安装单位遵义市正业电气工程安装有限责任公司开、完工日期自2015年4月2日至2015年4月24日项目质量标准检验结果检验人（签字）电气试验及操作试验检查主控项目1绕组绝缘电阻应符合GB50150的规定或产品技术文件要求2铁芯加紧螺栓绝缘电阻应符合GB50150的规定或产品技术文件要求3接线组别和极性符合设计文件要求，与铭牌和标志相符4变比检查符合设计文件要求及产品技术文件要求5交流电压试验应符合GB50150的规定6绕组直流电阻1）电压互感器绕组直流电阻测量值与换算到同一温度下的出厂值比较，一次绕组相差不大于10%，二次绕组相差不宜大于15%；2）同型号、同规格、同批次电流互感器一次、二次绕组的直流电阻值与其平均值的差异不宜大于10%7励磁特性1）当继电保护对电流互感器的励磁特性有要求时，应进行励磁特性试验，试验结果符合产品技术文件要求；2）电压互感器励磁曲线测量应符合GB50150的规定8误差应符合GB50150的规定或产品技术文件要求检查意见：主控项目共项，其中符合本标准质量要求项；一般项目共项，其中符合本标准质量要求项，与本标准有微小出入项。安装单位年月日监理工程师年月日 表8.5互感器单元工程安装质量验收评定表单位工程名称电气设备安装工程单元工程量1组分部工程名称高低压配电设备安装工程安装单位遵义市正业电气工程安装有限责任公司单元工程名称、部位6kV电压互感器安装工程评定日期年月日项目检验结果外观检查主控项目一般项目安装检查主控项目一般项目电气试验及操作试验检查主控项目一般项目施工单位自评意见安装质量检验主控项目项，全部符合本标准的质量要求，一般项目项，与本标准有微小出入的项，所占比率为%。质量要求操作试验或试运行符合本标准的要求，操作试验或试运行出现故障，单元工程等级评定为。（签字，加盖公章）年月日监理单位意见安装质量检验主控项目项，全部符合本标准的质量要求，一般项目项，与本标准有微小出入的项，所占比率为%。质量要求操作试验或试运行符合本标准的要求，操作试验或试运行出现故障，单元工程等级评定为。（签字，加盖公章）年月日注：对重要隐蔽单元工程和关键部位单元工程的安装质量验收评定应有设计、建设等单位的代表填意见并签字。具体要求应满足SL176的规定。表8.5.1互感器安装单元工程（部分）质量检查表 编号：日期：分部工程名称高低压配电设备安装工程单元工程名称6kV电压互感器安装工程安装部位2号发电机出口PT及励磁PT柜（前）安装单位遵义市正业电气工程安装有限责任公司开、完工日期自2015年4月2日至2015年4月24日项目质量标准检验结果检验人（签字）外观质量检查一般项目1铭牌标志完整、清晰2外观完整、附件齐全、无锈蚀及机械损伤3铁芯无变形且清洁紧密、无锈蚀4二次接线板引线端子及绝缘连接牢固，绝缘完好5绝缘夹件及支持物牢固，无损伤，无分层开裂6螺栓无松动，附件完整检查意见：主控项目共项，其中符合本标准质量要求项；一般项目共项，其中符合本标准质量要求项，与本标准有微小出入项。安装单位年月日监理工程师年月日表8.5.2互感器安装单元工程（部分）质量检查表编号：日期： 分部工程名称高低压配电设备安装工程单元工程名称6kV电压互感器安装工程安装部位2号发电机出口PT及励磁PT柜安装单位遵义市正业电气工程安装有限责任公司开、完工日期自2015年4月2日至2015年4月24日项目质量标准检验结果检验人（签字）安装检查主控项目1本体安装1）支架安装面应水平；2）并列安装时排列整齐，同一组互感器极性方向一致；3）母线式电流互感器等电位线与一次导体接触紧密、可靠；4）零序电流互感器的安装，不应使构架或其他磁体与互感器铁芯直接接触，不构成闭合磁回路2接地1）电压互感器铁芯接地可靠；电压互感器一次绕组中性点接地符合设计文件要求；2）电流互感器备用二次绕组端子先短路后接地一般项目1连接螺栓齐全、紧固检查意见：主控项目共项，其中符合本标准质量要求项；一般项目共项，其中符合本标准质量要求项，与本标准有微小出入项。安装单位年月日监理工程师年月日 表8.5.3互感器安装单元工程（部分）质量检查表编号：日期：分部工程名称高低压配电设备安装工程单元工程名称6kV电压互感器安装工程安装部位2号发电机出口PT及励磁PT柜安装单位遵义市正业电气工程安装有限责任公司开、完工日期自2015年4月2日至2015年4月24日项目质量标准检验结果检验人（签字）电气试验及操作试验检查主控项目1绕组绝缘电阻应符合GB50150的规定或产品技术文件要求2铁芯加紧螺栓绝缘电阻应符合GB50150的规定或产品技术文件要求3接线组别和极性符合设计文件要求，与铭牌和标志相符4变比检查符合设计文件要求及产品技术文件要求5交流电压试验应符合GB50150的规定6绕组直流电阻1）电压互感器绕组直流电阻测量值与换算到同一温度下的出厂值比较，一次绕组相差不大于10%，二次绕组相差不宜大于15%；2）同型号、同规格、同批次电流互感器一次、二次绕组的直流电阻值与其平均值的差异不宜大于10%7励磁特性1）当继电保护对电流互感器的励磁特性有要求时，应进行励磁特性试验，试验结果符合产品技术文件要求；2）电压互感器励磁曲线测量应符合GB50150的规定8误差应符合GB50150的规定或产品技术文件要求检查意见：主控项目共项，其中符合本标准质量要求项；一般项目共项，其中符合本标准质量要求项，与本标准有微小出入项。安装单位年月日监理工程师年月日 表8.5互感器单元工程安装质量验收评定表单位工程名称电气设备安装工程单元工程量1组分部工程名称高低压配电设备安装工程安装单位遵义市正业电气工程安装有限责任公司单元工程名称、部位6kV电压互感器安装工程评定日期年月日项目检验结果外观检查主控项目一般项目安装检查主控项目一般项目电气试验及操作试验检查主控项目一般项目施工单位自评意见安装质量检验主控项目项，全部符合本标准的质量要求，一般项目项，与本标准有微小出入的项，所占比率为%。质量要求操作试验或试运行符合本标准的要求，操作试验或试运行出现故障，单元工程等级评定为。（签字，加盖公章）年月日监理单位意见安装质量检验主控项目项，全部符合本标准的质量要求，一般项目项，与本标准有微小出入的项，所占比率为%。质量要求操作试验或试运行符合本标准的要求，操作试验或试运行出现故障，单元工程等级评定为。（签字，加盖公章）年月日注：对重要隐蔽单元工程和关键部位单元工程的安装质量验收评定应有设计、建设等单位的代表填意见并签字。具体要求应满足SL176的规定。表8.5.1互感器安装单元工程（部分）质量检查表 编号：日期：分部工程名称高低压配电设备安装工程单元工程名称6kV电压互感器安装工程安装部位2号发电机出口PT及励磁PT柜（后）安装单位遵义市正业电气工程安装有限责任公司开、完工日期自2015年4月2日至2015年4月24日项目质量标准检验结果检验人（签字）外观质量检查一般项目1铭牌标志完整、清晰2外观完整、附件齐全、无锈蚀及机械损伤3铁芯无变形且清洁紧密、无锈蚀4二次接线板引线端子及绝缘连接牢固，绝缘完好5绝缘夹件及支持物牢固，无损伤，无分层开裂6螺栓无松动，附件完整检查意见：主控项目共项，其中符合本标准质量要求项；一般项目共项，其中符合本标准质量要求项，与本标准有微小出入项。安装单位年月日监理工程师年月日表8.5.2互感器安装单元工程（部分）质量检查表编号：日期： 分部工程名称高低压配电设备安装工程单元工程名称6kV电压互感器安装工程安装部位2号发电机出口PT及励磁PT柜安装单位遵义市正业电气工程安装有限责任公司开、完工日期自2015年4月2日至2015年4月24日项目质量标准检验结果检验人（签字）安装检查主控项目1本体安装1）支架安装面应水平；2）并列安装时排列整齐，同一组互感器极性方向一致；3）母线式电流互感器等电位线与一次导体接触紧密、可靠；4）零序电流互感器的安装，不应使构架或其他磁体与互感器铁芯直接接触，不构成闭合磁回路2接地1）电压互感器铁芯接地可靠；电压互感器一次绕组中性点接地符合设计文件要求；2）电流互感器备用二次绕组端子先短路后接地一般项目1连接螺栓齐全、紧固检查意见：主控项目共项，其中符合本标准质量要求项；一般项目共项，其中符合本标准质量要求项，与本标准有微小出入项。安装单位年月日监理工程师年月日 表8.5.3互感器安装单元工程（部分）质量检查表编号：日期：分部工程名称高低压配电设备安装工程单元工程名称6kV电压互感器安装工程安装部位2号发电机出口PT及励磁PT柜安装单位遵义市正业电气工程安装有限责任公司开、完工日期自2015年4月2日至2015年4月24日项目质量标准检验结果检验人（签字）电气试验及操作试验检查主控项目1绕组绝缘电阻应符合GB50150的规定或产品技术文件要求2铁芯加紧螺栓绝缘电阻应符合GB50150的规定或产品技术文件要求3接线组别和极性符合设计文件要求，与铭牌和标志相符4变比检查符合设计文件要求及产品技术文件要求5交流电压试验应符合GB50150的规定6绕组直流电阻1）电压互感器绕组直流电阻测量值与换算到同一温度下的出厂值比较，一次绕组相差不大于10%，二次绕组相差不宜大于15%；2）同型号、同规格、同批次电流互感器一次、二次绕组的直流电阻值与其平均值的差异不宜大于10%7励磁特性1）当继电保护对电流互感器的励磁特性有要求时，应进行励磁特性试验，试验结果符合产品技术文件要求；2）电压互感器励磁曲线测量应符合GB50150的规定8误差应符合GB50150的规定或产品技术文件要求检查意见：主控项目共项，其中符合本标准质量要求项；一般项目共项，其中符合本标准质量要求项，与本标准有微小出入项。安装单位年月日监理工程师年月日 表8.5互感器单元工程安装质量验收评定表单位工程名称电气设备安装工程单元工程量1组分部工程名称高低压配电设备安装工程安装单位遵义市正业电气工程安装有限责任公司单元工程名称、部位6kV电压互感器安装工程评定日期2015年5月25日项目检验结果外观检查主控项目一般项目安装检查主控项目一般项目电气试验及操作试验检查主控项目一般项目施工单位自评意见安装质量检验主控项目项，全部符合本标准的质量要求，一般项目项，与本标准有微小出入的项，所占比率为%。质量要求操作试验或试运行符合本标准的要求，操作试验或试运行出现故障，单元工程等级评定为。（签字，加盖公章）年月日监理单位意见安装质量检验主控项目项，全部符合本标准的质量要求，一般项目项，与本标准有微小出入的项，所占比率为%。质量要求操作试验或试运行符合本标准的要求，操作试验或试运行出现故障，单元工程等级评定为。（签字，加盖公章）年月日注：对重要隐蔽单元工程和关键部位单元工程的安装质量验收评定应有设计、建设等单位的代表填意见并签字。具体要求应满足SL176的规定。表8.5.1互感器安装单元工程（部分）质量检查表 编号：日期：分部工程名称高低压配电设备安装工程单元工程名称6kV电压互感器安装工程安装部位3号发电机出口PT及励磁PT柜（前）安装单位遵义市正业电气工程安装有限责任公司开、完工日期自2015年4月2日至2015年4月24日项目质量标准检验结果检验人（签字）外观质量检查一般项目1铭牌标志完整、清晰2外观完整、附件齐全、无锈蚀及机械损伤3铁芯无变形且清洁紧密、无锈蚀4二次接线板引线端子及绝缘连接牢固，绝缘完好5绝缘夹件及支持物牢固，无损伤，无分层开裂6螺栓无松动，附件完整检查意见：主控项目共项，其中符合本标准质量要求项；一般项目共项，其中符合本标准质量要求项，与本标准有微小出入项。安装单位年月日监理工程师年月日表8.5.2互感器安装单元工程（部分）质量检查表 编号：日期：分部工程名称高低压配电设备安装工程单元工程名称6kV电压互感器安装工程安装部位3号发电机出口PT及励磁PT柜安装单位遵义市正业电气工程安装有限责任公司开、完工日期自2015年4月2日至2015年4月24日项目质量标准检验结果检验人（签字）安装检查主控项目1本体安装1）支架安装面应水平；2）并列安装时排列整齐，同一组互感器极性方向一致；3）母线式电流互感器等电位线与一次导体接触紧密、可靠；4）零序电流互感器的安装，不应使构架或其他磁体与互感器铁芯直接接触，不构成闭合磁回路2接地1）电压互感器铁芯接地可靠；电压互感器一次绕组中性点接地符合设计文件要求；2）电流互感器备用二次绕组端子先短路后接地一般项目1连接螺栓齐全、紧固检查意见：主控项目共项，其中符合本标准质量要求项；一般项目共项，其中符合本标准质量要求项，与本标准有微小出入项。安装单位年月日监理工程师年月日 表8.5.3互感器安装单元工程（部分）质量检查表编号：日期：分部工程名称高低压配电设备安装工程单元工程名称6kV电压互感器安装工程安装部位3号发电机出口PT及励磁PT柜安装单位遵义市正业电气工程安装有限责任公司开、完工日期自2015年4月2日至2015年4月24日项目质量标准检验结果检验人（签字）电气试验及操作试验检查主控项目1绕组绝缘电阻应符合GB50150的规定或产品技术文件要求2铁芯加紧螺栓绝缘电阻应符合GB50150的规定或产品技术文件要求3接线组别和极性符合设计文件要求，与铭牌和标志相符4变比检查符合设计文件要求及产品技术文件要求5交流电压试验应符合GB50150的规定6绕组直流电阻1）电压互感器绕组直流电阻测量值与换算到同一温度下的出厂值比较，一次绕组相差不大于10%，二次绕组相差不宜大于15%；2）同型号、同规格、同批次电流互感器一次、二次绕组的直流电阻值与其平均值的差异不宜大于10%7励磁特性1）当继电保护对电流互感器的励磁特性有要求时，应进行励磁特性试验，试验结果符合产品技术文件要求；2）电压互感器励磁曲线测量应符合GB50150的规定8误差应符合GB50150的规定或产品技术文件要求检查意见：主控项目共项，其中符合本标准质量要求项；一般项目共项，其中符合本标准质量要求项，与本标准有微小出入项。安装单位年月日监理工程师年月日 表8.5互感器单元工程安装质量验收评定表单位工程名称电气设备安装工程单元工程量1组分部工程名称高低压配电设备安装工程安装单位遵义市正业电气工程安装有限责任公司单元工程名称、部位6kV电压互感器安装工程评定日期年月日项目检验结果外观检查主控项目一般项目安装检查主控项目一般项目电气试验及操作试验检查主控项目一般项目施工单位自评意见安装质量检验主控项目项，全部符合本标准的质量要求，一般项目项，与本标准有微小出入的项，所占比率为%。质量要求操作试验或试运行符合本标准的要求，操作试验或试运行出现故障，单元工程等级评定为。（签字，加盖公章）年月日监理单位意见安装质量检验主控项目项，全部符合本标准的质量要求，一般项目项，与本标准有微小出入的项，所占比率为%。质量要求操作试验或试运行符合本标准的要求，操作试验或试运行出现故障，单元工程等级评定为。（签字，加盖公章）年月日注：对重要隐蔽单元工程和关键部位单元工程的安装质量验收评定应有设计、建设等单位的代表填意见并签字。具体要求应满足SL176的规定。表8.5.1互感器安装单元工程（部分）质量检查表 编号：日期：分部工程名称高低压配电设备安装工程单元工程名称6kV电压互感器安装工程安装部位3号发电机出口PT及励磁PT柜（后）安装单位遵义市正业电气工程安装有限责任公司开、完工日期自2015年4月2日至2015年4月24日项目质量标准检验结果检验人（签字）外观质量检查一般项目1铭牌标志完整、清晰2外观完整、附件齐全、无锈蚀及机械损伤3铁芯无变形且清洁紧密、无锈蚀4二次接线板引线端子及绝缘连接牢固，绝缘完好5绝缘夹件及支持物牢固，无损伤，无分层开裂6螺栓无松动，附件完整检查意见：主控项目共项，其中符合本标准质量要求项；一般项目共项，其中符合本标准质量要求项，与本标准有微小出入项。安装单位年月日监理工程师年月日表8.5.2互感器安装单元工程（部分）质量检查表 编号：日期：分部工程名称高低压配电设备安装工程单元工程名称6kV电压互感器安装工程安装部位3号发电机出口PT及励磁PT柜安装单位遵义市正业电气工程安装有限责任公司开、完工日期自2015年4月2日至2015年4月24日项目质量标准检验结果检验人（签字）安装检查主控项目1本体安装1）支架安装面应水平；2）并列安装时排列整齐，同一组互感器极性方向一致；3）母线式电流互感器等电位线与一次导体接触紧密、可靠；4）零序电流互感器的安装，不应使构架或其他磁体与互感器铁芯直接接触，不构成闭合磁回路2接地1）电压互感器铁芯接地可靠；电压互感器一次绕组中性点接地符合设计文件要求；2）电流互感器备用二次绕组端子先短路后接地一般项目1连接螺栓齐全、紧固检查意见：主控项目共项，其中符合本标准质量要求项；一般项目共项，其中符合本标准质量要求项，与本标准有微小出入项。安装单位年月日监理工程师年月日 表8.5.3互感器安装单元工程（部分）质量检查表编号：日期：分部工程名称高低压配电设备安装工程单元工程名称6kV电压互感器安装工程安装部位3号发电机出口PT及励磁PT柜安装单位遵义市正业电气工程安装有限责任公司开、完工日期自2015年4月2日至2015年4月24日项目质量标准检验结果检验人（签字）电气试验及操作试验检查主控项目1绕组绝缘电阻应符合GB50150的规定或产品技术文件要求2铁芯加紧螺栓绝缘电阻应符合GB50150的规定或产品技术文件要求3接线组别和极性符合设计文件要求，与铭牌和标志相符4变比检查符合设计文件要求及产品技术文件要求5交流电压试验应符合GB50150的规定6绕组直流电阻1）电压互感器绕组直流电阻测量值与换算到同一温度下的出厂值比较，一次绕组相差不大于10%，二次绕组相差不宜大于15%；2）同型号、同规格、同批次电流互感器一次、二次绕组的直流电阻值与其平均值的差异不宜大于10%7励磁特性1）当继电保护对电流互感器的励磁特性有要求时，应进行励磁特性试验，试验结果符合产品技术文件要求；2）电压互感器励磁曲线测量应符合GB50150的规定8误差应符合GB50150的规定或产品技术文件要求检查意见：主控项目共项，其中符合本标准质量要求项；一般项目共项，其中符合本标准质量要求项，与本标准有微小出入项。安装单位年月日监理工程师年月日 表8.7避雷器单元工程安装质量验收评定表单位工程名称电气设备安装工程单元工程量6组分部工程名称高低压配电设备安装工程安装单位遵义市正业电气工程安装有限责任公司单元工程名称、部位6kV等级避雷器安装工程评定日期年月日项目检验结果外观检查主控项目一般项目安装检查主控项目一般项目电气试验检查主控项目一般项目施工单位自评意见安装质量检验主控项目项，全部符合本标准的质量要求，一般项目项，与本标准有微小出入的项，所占比率为%。质量要求操作试验或试运行符合本标准的要求，操作试验或试运行出现故障，单元工程等级评定为。（签字，加盖公章）年月日监理单位意见安装质量检验主控项目项，全部符合本标准的质量要求，一般项目项，与本标准有微小出入的项，所占比率为%。质量要求操作试验或试运行符合本标准的要求，操作试验或试运行出现故障，单元工程等级评定为。（签字，加盖公章）年月日注：对重要隐蔽单元工程和关键部位单元工程的安装质量验收评定应有设计、建设等单位的代表填意见并签字。具体要求应满足SL176的规定。 表8.7.1避雷器安装单元工程（部分）质量检查表编号：日期：分部工程名称高低压配电设备安装工程单元工程名称6kV等级避雷器安装工程安装部位6kV高压开关柜安装单位遵义市正业电气工程安装有限责任公司开、完工日期自2015年4月2日至2015年4月24日项目质量标准检验结果检验人（签字）外观质量检查主控项目1外观1）密封完好，设备型号符合设计文件要求；2）瓷质或硅橡胶外套外观光洁、完整、无裂纹；3）金属法兰结合面平整，无外伤或铸造砂眼；4）底座绝缘良好2安全装置完整、无损检查意见：主控项目共项，其中符合本标准质量要求项；一般项目共项，其中符合本标准质量要求项，与本标准有微小出入项。安装单位年月日监理工程师年月日 表8.7.2避雷器安装单元工程（部分）质量检查表编号：日期：分部工程名称高低压配电设备安装工程单元工程名称6kV等级避雷器安装工程安装部位6kV高压开关柜安装单位遵义市正业电气工程安装有限责任公司开、完工日期自2015年4月2日至2015年4月24日项目质量标准检验结果检验人（签字）安装检查主控项目1本体安装1）垂直度符合产品技术文件要求，绝缘底座安装应水平；2）并列安装的避雷器三相中心在同一直线上，相间中心距离允许偏差为10mm2接地符合设计文件要求，接地引下线连接固定牢靠一般项目1连接1）连接螺栓齐全、紧固2）各连接处的金属接触表面平整、无氧化膜，并涂以薄层电力复合脂；3）引线的连接不应使设备端子受到超过允许的承受应力2放电计数器调至同一值3相色标志清晰、正确检查意见：主控项目共项，其中符合本标准质量要求项；一般项目共项，其中符合本标准质量要求项，与本标准有微小出入项。安装单位年月日监理工程师年月日 表8.7.3避雷器安装单元工程（部分）质量检查表编号：日期：分部工程名称高低压配电设备安装工程单元工程名称6kV等级避雷器安装工程安装部位6kV高压开关柜安装单位遵义市正业电气工程安装有限责任公司开、完工日期自2015年4月2日至2015年4月24日项目质量标准检验结果检验人（签字）电气试验检查主控项目1绝缘电阻1）电压等级1kV以上用2500V兆欧表测量，绝缘电阻值不低于1000MΩ；2）电压等级1kV及以下用500V兆欧表测量，绝缘电阻值不低于2MΩ；3）机座绝缘电阻值不低于5MΩ2直流参考电压和0.75倍直流参考电压下的泄漏电流0.75倍直流参考电压下的泄漏值不大于50μA,或符合产品技术条件要求3工频参考电压和持续电流应符合GB50150的规定4工频放电电压应符合GB50150的规定5放电计数器动作可靠检查意见：主控项目共项，其中符合本标准质量要求项；一般项目共项，其中符合本标准质量要求项，与本标准有微小出入项。安装单位年月日监理工程师年月日 表8.3隔离开关单元工程安装质量验收评定表单位工程名称电气设备安装工程单元工程量1组分部工程名称高低压配电设备安装工程安装单位遵义市正业电气工程安装有限责任公司单元工程名称、部位35kV隔离刀闸安装工程评定日期年月日项目检验结果外观检查主控项目一般项目安装检查主控项目一般项目电气试验及操作试验检查主控项目一般项目施工单位自评意见安装质量检验主控项目项，全部符合本标准的质量要求，一般项目项，与本标准有微小出入的项，所占比率为%。质量要求操作试验或试运行符合本标准的要求，操作试验或试运行出现故障，单元工程等级评定为。（签字，加盖公章）年月日监理单位意见安装质量检验主控项目项，全部符合本标准的质量要求，一般项目项，与本标准有微小出入的项，所占比率为%。质量要求操作试验或试运行符合本标准的要求，操作试验或试运行出现故障，单元工程等级评定为。（签字，加盖公章）年月日注：对重要隐蔽单元工程和关键部位单元工程的安装质量验收评定应有设计、建设等单位的代表填意见并签字。具体要求应满足SL176的规定。 表8.3.1隔离开关安装单元工程（部分）质量检查表编号：日期：分部工程名称高低压配电设备安装工程单元工程名称35kV隔离刀闸安装工程安装部位35kV升压站安装单位遵义市正业电气工程安装有限责任公司开、完工日期自2015年4月2日至2015年4月24日项目质量标准检验结果检验人（签字）外观质量检查主控项目1瓷件1）瓷件无裂纹、破损，磁铁胶合处粘合牢固；2）法兰结合面平整、无外伤或铸造砂眼2导电部分可挠软连接无折损，接线端子（或触头）镀层完好一般项目1开关本体无变形和锈蚀，涂层完整，相色正确2操作机构机构操作部件齐全，固定连接件连接紧固，转动部分涂有润滑脂检查意见：主控项目共项，其中符合本标准质量要求项；一般项目共项，其中符合本标准质量要求项，与本标准有微小出入项。安装单位年月日监理工程师年月日 表8.3.2隔离开关安装单元工程（部分）质量检查表编号：日期：分部工程名称高低压配电设备安装工程单元工程名称35kV隔离刀闸安装工程安装部位35kV升压站安装单位遵义市正业电气工程安装有限责任公司开、完工日期自2015年4月2日至2015年4月24日项目质量标准检验结果检验人（签字）安装检查主控项目1导电部分1）触头表面平整、清洁，节流部分表面无严重凹陷及锈蚀，载流部分的可挠链接无折损；2）触头间接触紧密，两侧的接触压力均匀，并符合产品文件技术要求。当采用插入连接时，导体插入深度符合产品技术文件要求；3）具有引弧触头的隔离开关由分到合时，在主动触头接触前，引弧触头应先接触；由合到分时，触头的断开顺序应相反；3）设备连接端子涂以薄层电力复合脂。连接螺栓齐全、紧固，紧固力矩应符合GB50149的规定2支柱绝缘子1）支柱绝缘子与底座平面（V型隔离开关除外）垂直、连接牢固，同一绝缘子柱的绝缘子中心线应在同一垂直线上；2）同相各绝缘子支柱的中心线在同一垂直平面内3均压环、屏蔽环无划痕、毛刺、安装牢固、平正4传动装置1）拉杆与带电部分的距离应符合GB50149的规定；2）传动部件安装位置正确，固定牢靠；传动齿轮齿合准确；3）定位螺丝调整、固定符合产品技术文件要求；4）传动部分灵活；所有传动摩擦部位，应涂以适合当地气候的润滑脂；5）接地开关垂直连杆上应涂黑色油漆标识5操动机构1）安装牢固，各固定部件螺栓紧固，开口销必须分开；2）机构动作平稳，无卡阻、冲击；3）限位装置可靠；辅助开关动作与隔离开关动作一致、接触准确可靠；4）分、合闸位置指示正确6接地接地牢固，导通良好7二次回路机构箱内信号和控制回路应符合GB50171的规定 表8.3.2（续）安装检查一般项目1基础或支架1）中心距离及高度允许误差为±10mm；2）预留孔或与免检中心线允许误差为±10mm；3）预埋螺栓中心线允许误差为±2mm2本体安装1）安装垂直、固定牢固、相间支持瓷件在同一水平面上；2）相间距离允许误差为±10mm，相间连接杆在同一水平线上检查意见：主控项目共项，其中符合本标准质量要求项；一般项目共项，其中符合本标准质量要求项，与本标准有微小出入项。安装单位年月日监理工程师年月日 表8.3.3隔离开关安装单元工程（部分）质量检查表编号：日期：分部工程名称高低压配电设备安装工程单元工程名称35kV隔离刀闸安装工程安装部位35kV升压站安装单位遵义市正业电气工程安装有限责任公司开、完工日期自2015年4月2日至2015年4月24日项目质量标准检验结果检验人（签字）电气试验及操作试验检查主控项目1绝缘电阻应符合GB50150的规定及产品技术文件要求2导电回路电阻符合产品技术文件要求3交流耐压试验应符合GB50150的规定4三项同期性符合产品技术文件要求5操作机构线圈的最低动作电压值符合产品技术文件要求6操作机构试验1）电动机及二次控制线圈和电磁闭锁装置在其额定淡定电压的80%～110%范围内时，隔离开关主闸刀或接地闸刀分、合闸动作可靠；2）机械或电气不说装置准确可靠检查意见：主控项目共项，其中符合本标准质量要求项；一般项目共项，其中符合本标准质量要求项，与本标准有微小出入项。安装单位年月日监理工程师年月日 表8.13接地装置单元工程安装质量验收评定表单位工程名称电气设备安装工程单元工程量1项分部工程名称高低压配电设备安装工程安装单位遵义市正业电气工程安装有限责任公司单元工程名称、部位全厂接地网安装工程评定日期年月日项目检验结果接地体安装检查主控项目一般项目接地装置的敷设连接检查主控项目一般项目接地装置的接地阻抗测试检查主控项目一般项目施工单位自评意见安装质量检验主控项目项，全部符合本标准的质量要求，一般项目项，与本标准有微小出入的项，所占比率为%。质量要求操作试验或试运行符合本标准的要求，操作试验或试运行出现故障，单元工程等级评定为。（签字，加盖公章）年月日监理单位意见安装质量检验主控项目项，全部符合本标准的质量要求，一般项目项，与本标准有微小出入的项，所占比率为%。质量要求操作试验或试运行符合本标准的要求，操作试验或试运行出现故障，单元工程等级评定为。（签字，加盖公章）年月日注：对重要隐蔽单元工程和关键部位单元工程的安装质量验收评定应有设计、建设等单位的代表填意见并签字。具体要求应满足SL176的规定。 表8.13.1接地装置单元工程（部分）质量检查表编号：日期：分部工程名称高低压配电设备安装工程单元工程名称全厂接地网安装工程安装部位厂房、升压站安装单位遵义市正业电气工程安装有限责任公司开、完工日期自2015年4月2日至2015年4月24日项目质量标准检验结果检验人（签字）接地体安装检查主控项目1自然接地体选择及人工接地体制作1）自然接地体选择符合设计文件要求，无要求时，应符合GB50169的规定；2）人工接地体制作材料及规格符合设计文件要求，无要求时，应符合GB50169的规定2接地体埋设1）垂直体接地体间距满足设计文件要求，无设计要求时，间距不小于其长度的2倍；2）水平相邻两接地体间距满足设计文件要求，无设计要求时不宜小于5m；3）顶面预埋深度符合设计文件要求，无要求时，不宜小于0.6m，角钢、钢管、钢棒等接地体应垂直配置。接地体引出线的垂直部分和接地装置连接（焊接）部位外侧100mm范围内做防腐处理一般项目1接地体与建筑物间距离接地体与建筑物间距离符合设计要求，无设计要求时大于1.5m2降阻剂材料选择符合设计要求并符合国家现行技术标准，通过国家相应机构对降阻剂的检验测试，并有合格证件检查意见：主控项目共项，其中符合本标准质量要求项；一般项目共项，其中符合本标准质量要求项，与本标准有微小出入项。安装单位年月日监理工程师年月日 表8.13.2接地装置安装单元工程（部分）质量检查分部工程名称高低压配电设备安装工程单元工程名称全厂接地网安装工程安装部位厂房、升压站安装单位遵义市正业电气工程安装有限责任公司开、完工日期自2015年4月2日至2015年4月24日项目质量标准检验结果检验人（签字）接地装置的敷设连接检查主控项目1接地体（线）连接1）接地体与接地体、接地体与接地干线连接、焊接后的接地线接头防腐等符合设计文件要求；2）接地干线在不同的亮点及以上与接地网相连接，自然接地体在不同的两点及以上与接地干线或接地网相连接；3）接地体（线）采用搭接焊，扁钢大街长度为其宽度的2倍，且至少有有三个棱边焊牢；圆钢搭接长度为其直径的6倍，圆钢与扁铁焊接长度为圆钢直径的6倍；4）接地体（线）为钢与钢或铜与钢的连接工艺采用热剂焊（放热焊接）时，熔接接头与被连接的导体完全包在接头里，热剂焊接头表面光滑，无贯穿性和气孔2明敷接地线安装1）安装位置合理，便于检查；2）支持件间的距离，水平直线部分宜为0.5～1.5m，垂直部分宜为1.5～3m，转弯部分宜为0.3～0.5m；3）沿建筑物墙壁水平敷设的接地线与地面距离宜为250～300mm；接地线与墙壁间隙宜为10～15mm；4）接地线跨越建筑物伸缩缝、沉降缝处时设置补偿器；5）导体全长度或区间段及每个连接部位附近表面，涂以用15～100mm宽度相等的绿色和黄色相间的条纹标识。当使用胶带时，应使用双色胶带。中性线涂淡黄色标识；6）在接地线引向建筑物的入口处和在检修用临时接地点处，均应刷白色底漆并标以黑色记号；7）供临时接地线使用的接线板和螺栓符合设计文件要求3避雷针（线、带、网）的接地1）避雷针（带）与引下线之间的连接应采用焊接或热剂焊；2）避雷针（带）的引下线及接地装置使用的紧固件均使用镀锌制品；3）独立避雷针的接地装置与接地网的地中距离不应小于3m； 表8.13.2（续）接地装置的敷设连接检查主控项目3避雷针（线、带、网）的接地4）独立避雷针（线）应设置独立的集中接地装置。当有困难时，该接地装置可与接地网连接，但避雷针与主接地网的地下连接点至35kv及以下设备与主接地网的地下连接点，沿接地体的长度不应小于15m；5）发电厂、变电站配电装置的构架或屋顶上的避雷针（含悬挂避雷线的构架）在其附近装设集中接地装置，并与主接地网连接4其他电气装置的接地携带式和移动式电气设备的接地、输电线路杆塔的接地、调度楼和通信站第二次系统的接地、电力电缆终端金属护层的接地、配电电气装置的接地、建筑物电气装置的接地应符合设计文件要求，无要求时，应符合GB50169的规定检查意见：主控项目共项，其中符合本标准质量要求项；一般项目共项，其中符合本标准质量要求项，与本标准有微小出入项。安装单位年月日监理工程师年月日 表8.13.3接地装置安装单元工程（部分）质量检查表编号：日期：分部工程名称高低压配电设备安装工程单元工程名称全厂接地网安装工程安装部位厂房、升压站安装单位遵义市正业电气工程安装有限责任公司开、完工日期自2015年4月2日至2015年4月24日项目质量标准检验结果检验人（签字）接地装置的接地阻抗测试检查主控项目1有效接地系统Z≤2000/I或Z≤0.5Ω（当I＞4000A时）2非有效接地系统1）当接地网与1kv及以下电压等级设备共用接地时，接地阻抗Z≤120/I；2）当接地网仅用于1kv以上设备时，接地阻抗Z≤250/I；3)上述两种情况下，接地阻抗不宜大于10Ω31kv以下电力设备1）当总容量不小于100kvA时，接地阻抗不宜大于4Ω；2）当总容量小于100kvA时，则接地阻抗允许大于4Ω，但不大于10Ω4独立避雷针接地阻抗不宜大于10Ω一般项目1有架空地线路杆塔应符合GB50150的规定2无架空地线路杆塔1）非有效接地系统的钢筋混凝土杆、金属杆，接地阻抗不宜大于30Ω；2）中性点不接地的低压电力网线路的钢筋混凝土杆、金属杆，接地阻抗不宜大于50Ω；3)低压进户线绝缘子铁脚的接地阻抗、接地阻抗不宜大于30Ω检查意见：主控项目共项，其中符合本标准质量要求项；一般项目共项，其中符合本标准质量要求项，与本标准有微小出入项。安装单位年月日监理工程师年月日注：I为经接地装置流入地中的短路电流，A、Z为考虑季节变化的最大的最大接地阻抗，Ω。 表8.5互感器单元工程安装质量验收评定表单位工程名称电气设备安装工程单元工程量1组分部工程名称高低压配电设备安装工程安装单位遵义市正业电气工程安装有限责任公司单元工程名称、部位6kV电流互感器安装工程评定日期年月日项目检验结果外观检查主控项目一般项目安装检查主控项目一般项目电气试验及操作试验检查主控项目一般项目施工单位自评意见安装质量检验主控项目项，全部符合本标准的质量要求，一般项目项，与本标准有微小出入的项，所占比率为%。质量要求操作试验或试运行符合本标准的要求，操作试验或试运行出现故障，单元工程等级评定为。（签字，加盖公章）年月日监理单位意见安装质量检验主控项目项，全部符合本标准的质量要求，一般项目项，与本标准有微小出入的项，所占比率为%。质量要求操作试验或试运行符合本标准的要求，操作试验或试运行出现故障，单元工程等级评定为。（签字，加盖公章）年月日注：对重要隐蔽单元工程和关键部位单元工程的安装质量验收评定应有设计、建设等单位的代表填意见并签字。具体要求应满足SL176的规定。表8.5.1互感器安装单元工程（部分）质量检查表 编号：日期：分部工程名称高低压配电设备安装工程单元工程名称6kV电流互感器安装工程安装部位1号发电机出口安装单位遵义市正业电气工程安装有限责任公司开、完工日期自2015年4月2日至2015年4月24日项目质量标准检验结果检验人（签字）外观质量检查一般项目1铭牌标志完整、清晰2外观完整、附件齐全、无锈蚀及机械损伤3铁芯无变形且清洁紧密、无锈蚀4二次接线板引线端子及绝缘连接牢固，绝缘完好5绝缘夹件及支持物牢固，无损伤，无分层开裂6螺栓无松动，附件完整检查意见：主控项目共项，其中符合本标准质量要求项；一般项目共项，其中符合本标准质量要求项，与本标准有微小出入项。安装单位年月日监理工程师年月日表8.5.2互感器安装单元工程（部分）质量检查表 编号：日期：分部工程名称高低压配电设备安装工程单元工程名称6kV电流互感器安装工程安装部位1号发电机出口安装单位遵义市正业电气工程安装有限责任公司开、完工日期自2015年4月2日至2015年4月24日项目质量标准检验结果检验人（签字）安装检查主控项目1本体安装1）支架安装面应水平；2）并列安装时排列整齐，同一组互感器极性方向一致；3）母线式电流互感器等电位线与一次导体接触紧密、可靠；4）零序电流互感器的安装，不应使构架或其他磁体与互感器铁芯直接接触，不构成闭合磁回路2接地1）电压互感器铁芯接地可靠；电压互感器一次绕组中性点接地符合设计文件要求；2）电流互感器备用二次绕组端子先短路后接地一般项目1连接螺栓齐全、紧固检查意见：主控项目共项，其中符合本标准质量要求项；一般项目共项，其中符合本标准质量要求项，与本标准有微小出入项。安装单位年月日监理工程师年月日表8.5.3互感器安装单元工程（部分）质量检查表编号：日期： 分部工程名称高低压配电设备安装工程单元工程名称6kV电流互感器安装工程安装部位1号发电机出口安装单位遵义市正业电气工程安装有限责任公司开、完工日期自2015年4月2日至2015年4月24日项目质量标准检验结果检验人（签字）电气试验及操作试验检查主控项目1绕组绝缘电阻应符合GB50150的规定或产品技术文件要求2铁芯加紧螺栓绝缘电阻应符合GB50150的规定或产品技术文件要求3接线组别和极性符合设计文件要求，与铭牌和标志相符4变比检查符合设计文件要求及产品技术文件要求5交流电压试验应符合GB50150的规定6绕组直流电阻1）电压互感器绕组直流电阻测量值与换算到同一温度下的出厂值比较，一次绕组相差不大于10%，二次绕组相差不宜大于15%；2）同型号、同规格、同批次电流互感器一次、二次绕组的直流电阻值与其平均值的差异不宜大于10%7励磁特性1）当继电保护对电流互感器的励磁特性有要求时，应进行励磁特性试验，试验结果符合产品技术文件要求；2）电压互感器励磁曲线测量应符合GB50150的规定8误差应符合GB50150的规定或产品技术文件要求检查意见：主控项目共项，其中符合本标准质量要求项；一般项目共项，其中符合本标准质量要求项，与本标准有微小出入项。安装单位年月日监理工程师年月日 表8.5互感器单元工程安装质量验收评定表单位工程名称电气设备安装工程单元工程量1组分部工程名称高低压配电设备安装工程安装单位遵义市正业电气工程安装有限责任公司单元工程名称、部位6kV电流互感器安装工程评定日期年月日项目检验结果外观检查主控项目一般项目安装检查主控项目一般项目电气试验及操作试验检查主控项目一般项目施工单位自评意见安装质量检验主控项目项，全部符合本标准的质量要求，一般项目项，与本标准有微小出入的项，所占比率为%。质量要求操作试验或试运行符合本标准的要求，操作试验或试运行出现故障，单元工程等级评定为。（签字，加盖公章）年月日监理单位意见安装质量检验主控项目项，全部符合本标准的质量要求，一般项目项，与本标准有微小出入的项，所占比率为%。质量要求操作试验或试运行符合本标准的要求，操作试验或试运行出现故障，单元工程等级评定为。（签字，加盖公章）年月日注：对重要隐蔽单元工程和关键部位单元工程的安装质量验收评定应有设计、建设等单位的代表填意见并签字。具体要求应满足SL176的规定。表8.5.1互感器安装单元工程（部分）质量检查表 编号：日期：分部工程名称高低压配电设备安装工程单元工程名称6kV电流互感器安装工程安装部位1号发电机中性点安装单位遵义市正业电气工程安装有限责任公司开、完工日期自2015年4月2日至2015年4月24日项目质量标准检验结果检验人（签字）外观质量检查一般项目1铭牌标志完整、清晰2外观完整、附件齐全、无锈蚀及机械损伤3铁芯无变形且清洁紧密、无锈蚀4二次接线板引线端子及绝缘连接牢固，绝缘完好5绝缘夹件及支持物牢固，无损伤，无分层开裂6螺栓无松动，附件完整检查意见：主控项目共项，其中符合本标准质量要求项；一般项目共项，其中符合本标准质量要求项，与本标准有微小出入项。安装单位年月日监理工程师年月日表8.5.2互感器安装单元工程（部分）质量检查表 编号：日期：分部工程名称高低压配电设备安装工程单元工程名称6kV电流互感器安装工程安装部位1号发电机中性点安装单位遵义市正业电气工程安装有限责任公司开、完工日期自2015年4月2日至2015年4月24日项目质量标准检验结果检验人（签字）安装检查主控项目1本体安装1）支架安装面应水平；2）并列安装时排列整齐，同一组互感器极性方向一致；3）母线式电流互感器等电位线与一次导体接触紧密、可靠；4）零序电流互感器的安装，不应使构架或其他磁体与互感器铁芯直接接触，不构成闭合磁回路2接地1）电压互感器铁芯接地可靠；电压互感器一次绕组中性点接地符合设计文件要求；2）电流互感器备用二次绕组端子先短路后接地一般项目1连接螺栓齐全、紧固检查意见：主控项目共项，其中符合本标准质量要求项；一般项目共项，其中符合本标准质量要求项，与本标准有微小出入项。安装单位年月日监理工程师年月日 表8.5.3互感器安装单元工程（部分）质量检查表编号：日期：分部工程名称高低压配电设备安装工程单元工程名称6kV电流互感器安装工程安装部位1号发电机中性点安装单位遵义市正业电气工程安装有限责任公司开、完工日期自2015年4月2日至2015年4月24日项目质量标准检验结果检验人（签字）电气试验及操作试验检查主控项目1绕组绝缘电阻应符合GB50150的规定或产品技术文件要求2铁芯加紧螺栓绝缘电阻应符合GB50150的规定或产品技术文件要求3接线组别和极性符合设计文件要求，与铭牌和标志相符4变比检查符合设计文件要求及产品技术文件要求5交流电压试验应符合GB50150的规定6绕组直流电阻1）电压互感器绕组直流电阻测量值与换算到同一温度下的出厂值比较，一次绕组相差不大于10%，二次绕组相差不宜大于15%；2）同型号、同规格、同批次电流互感器一次、二次绕组的直流电阻值与其平均值的差异不宜大于10%7励磁特性1）当继电保护对电流互感器的励磁特性有要求时，应进行励磁特性试验，试验结果符合产品技术文件要求；2）电压互感器励磁曲线测量应符合GB50150的规定8误差应符合GB50150的规定或产品技术文件要求检查意见：主控项目共项，其中符合本标准质量要求项；一般项目共项，其中符合本标准质量要求项，与本标准有微小出入项。安装单位年月日监理工程师年月日 表8.5互感器单元工程安装质量验收评定表单位工程名称电气设备安装工程单元工程量1组分部工程名称高低压配电设备安装工程安装单位遵义市正业电气工程安装有限责任公司单元工程名称、部位6kV电流互感器安装工程评定日期年月日项目检验结果外观检查主控项目一般项目安装检查主控项目一般项目电气试验及操作试验检查主控项目一般项目施工单位自评意见安装质量检验主控项目项，全部符合本标准的质量要求，一般项目项，与本标准有微小出入的项，所占比率为%。质量要求操作试验或试运行符合本标准的要求，操作试验或试运行出现故障，单元工程等级评定为。（签字，加盖公章）年月日监理单位意见安装质量检验主控项目项，全部符合本标准的质量要求，一般项目项，与本标准有微小出入的项，所占比率为%。质量要求操作试验或试运行符合本标准的要求，操作试验或试运行出现故障，单元工程等级评定为。（签字，加盖公章）年月日注：对重要隐蔽单元工程和关键部位单元工程的安装质量验收评定应有设计、建设等单位的代表填意见并签字。具体要求应满足SL176的规定。表8.5.1互感器安装单元工程（部分）质量检查表 编号：日期：分部工程名称高低压配电设备安装工程单元工程名称6kV电流互感器安装工程安装部位2号发电机出口安装单位遵义市正业电气工程安装有限责任公司开、完工日期自2015年4月2日至2015年4月24日项目质量标准检验结果检验人（签字）外观质量检查一般项目1铭牌标志完整、清晰2外观完整、附件齐全、无锈蚀及机械损伤3铁芯无变形且清洁紧密、无锈蚀4二次接线板引线端子及绝缘连接牢固，绝缘完好5绝缘夹件及支持物牢固，无损伤，无分层开裂6螺栓无松动，附件完整检查意见：主控项目共项，其中符合本标准质量要求项；一般项目共项，其中符合本标准质量要求项，与本标准有微小出入项。安装单位年月日监理工程师年月日表8.5.2互感器安装单元工程（部分）质量检查表 编号：日期：分部工程名称高低压配电设备安装工程单元工程名称6kV电流互感器安装工程安装部位2号发电机出口安装单位遵义市正业电气工程安装有限责任公司开、完工日期自2015年4月2日至2015年4月24日项目质量标准检验结果检验人（签字）安装检查主控项目1本体安装1）支架安装面应水平；2）并列安装时排列整齐，同一组互感器极性方向一致；3）母线式电流互感器等电位线与一次导体接触紧密、可靠；4）零序电流互感器的安装，不应使构架或其他磁体与互感器铁芯直接接触，不构成闭合磁回路2接地1）电压互感器铁芯接地可靠；电压互感器一次绕组中性点接地符合设计文件要求；2）电流互感器备用二次绕组端子先短路后接地一般项目1连接螺栓齐全、紧固检查意见：主控项目共项，其中符合本标准质量要求项；一般项目共项，其中符合本标准质量要求项，与本标准有微小出入项。安装单位年月日监理工程师年月日 表8.5.3互感器安装单元工程（部分）质量检查表编号：日期：分部工程名称高低压配电设备安装工程单元工程名称6kV电流互感器安装工程安装部位2号发电机出口安装单位遵义市正业电气工程安装有限责任公司开、完工日期自2015年4月2日至2015年4月24日项目质量标准检验结果检验人（签字）电气试验及操作试验检查主控项目1绕组绝缘电阻应符合GB50150的规定或产品技术文件要求2铁芯加紧螺栓绝缘电阻应符合GB50150的规定或产品技术文件要求3接线组别和极性符合设计文件要求，与铭牌和标志相符4变比检查符合设计文件要求及产品技术文件要求5交流电压试验应符合GB50150的规定6绕组直流电阻1）电压互感器绕组直流电阻测量值与换算到同一温度下的出厂值比较，一次绕组相差不大于10%，二次绕组相差不宜大于15%；2）同型号、同规格、同批次电流互感器一次、二次绕组的直流电阻值与其平均值的差异不宜大于10%7励磁特性1）当继电保护对电流互感器的励磁特性有要求时，应进行励磁特性试验，试验结果符合产品技术文件要求；2）电压互感器励磁曲线测量应符合GB50150的规定8误差应符合GB50150的规定或产品技术文件要求检查意见：主控项目共项，其中符合本标准质量要求项；一般项目共项，其中符合本标准质量要求项，与本标准有微小出入项。安装单位年月日监理工程师年月日 表8.5互感器单元工程安装质量验收评定表单位工程名称电气设备安装工程单元工程量1组分部工程名称高低压配电设备安装工程安装单位遵义市正业电气工程安装有限责任公司单元工程名称、部位6kV电流互感器安装工程评定日期年月日项目检验结果外观检查主控项目一般项目安装检查主控项目一般项目电气试验及操作试验检查主控项目一般项目施工单位自评意见安装质量检验主控项目项，全部符合本标准的质量要求，一般项目项，与本标准有微小出入的项，所占比率为%。质量要求操作试验或试运行符合本标准的要求，操作试验或试运行出现故障，单元工程等级评定为。（签字，加盖公章）年月日监理单位意见安装质量检验主控项目项，全部符合本标准的质量要求，一般项目项，与本标准有微小出入的项，所占比率为%。质量要求操作试验或试运行符合本标准的要求，操作试验或试运行出现故障，单元工程等级评定为。（签字，加盖公章）年月日注：对重要隐蔽单元工程和关键部位单元工程的安装质量验收评定应有设计、建设等单位的代表填意见并签字。具体要求应满足SL176的规定。表8.5.1互感器安装单元工程（部分）质量检查表 编号：日期：分部工程名称高低压配电设备安装工程单元工程名称6kV电流互感器安装工程安装部位2号发电机中性点安装单位遵义市正业电气工程安装有限责任公司开、完工日期自2015年4月2日至2015年4月24日项目质量标准检验结果检验人（签字）外观质量检查一般项目1铭牌标志完整、清晰2外观完整、附件齐全、无锈蚀及机械损伤3铁芯无变形且清洁紧密、无锈蚀4二次接线板引线端子及绝缘连接牢固，绝缘完好5绝缘夹件及支持物牢固，无损伤，无分层开裂6螺栓无松动，附件完整检查意见：主控项目共项，其中符合本标准质量要求项；一般项目共项，其中符合本标准质量要求项，与本标准有微小出入项。安装单位年月日监理工程师年月日表8.5.2互感器安装单元工程（部分）质量检查表编号：日期： 分部工程名称高低压配电设备安装工程单元工程名称6kV电流互感器安装工程安装部位2号发电机中性点安装单位遵义市正业电气工程安装有限责任公司开、完工日期自2015年4月2日至2015年4月24日项目质量标准检验结果检验人（签字）安装检查主控项目1本体安装1）支架安装面应水平；2）并列安装时排列整齐，同一组互感器极性方向一致；3）母线式电流互感器等电位线与一次导体接触紧密、可靠；4）零序电流互感器的安装，不应使构架或其他磁体与互感器铁芯直接接触，不构成闭合磁回路2接地1）电压互感器铁芯接地可靠；电压互感器一次绕组中性点接地符合设计文件要求；2）电流互感器备用二次绕组端子先短路后接地一般项目1连接螺栓齐全、紧固检查意见：主控项目共项，其中符合本标准质量要求项；一般项目共项，其中符合本标准质量要求项，与本标准有微小出入项。安装单位年月日监理工程师年月日 表8.5.3互感器安装单元工程（部分）质量检查表编号：日期：分部工程名称高低压配电设备安装工程单元工程名称6kV电流互感器安装工程安装部位2号发电机中性点安装单位遵义市正业电气工程安装有限责任公司开、完工日期自2015年4月2日至2015年4月24日项目质量标准检验结果检验人（签字）电气试验及操作试验检查主控项目1绕组绝缘电阻应符合GB50150的规定或产品技术文件要求2铁芯加紧螺栓绝缘电阻应符合GB50150的规定或产品技术文件要求3接线组别和极性符合设计文件要求，与铭牌和标志相符4变比检查符合设计文件要求及产品技术文件要求5交流电压试验应符合GB50150的规定6绕组直流电阻1）电压互感器绕组直流电阻测量值与换算到同一温度下的出厂值比较，一次绕组相差不大于10%，二次绕组相差不宜大于15%；2）同型号、同规格、同批次电流互感器一次、二次绕组的直流电阻值与其平均值的差异不宜大于10%7励磁特性1）当继电保护对电流互感器的励磁特性有要求时，应进行励磁特性试验，试验结果符合产品技术文件要求；2）电压互感器励磁曲线测量应符合GB50150的规定8误差应符合GB50150的规定或产品技术文件要求检查意见：主控项目共项，其中符合本标准质量要求项；一般项目共项，其中符合本标准质量要求项，与本标准有微小出入项。安装单位年月日监理工程师年月日 表8.5互感器单元工程安装质量验收评定表单位工程名称电气设备安装工程单元工程量1组分部工程名称高低压配电设备安装工程安装单位遵义市正业电气工程安装有限责任公司单元工程名称、部位6kV电流互感器安装工程评定日期年月日项目检验结果外观检查主控项目一般项目安装检查主控项目一般项目电气试验及操作试验检查主控项目一般项目施工单位自评意见安装质量检验主控项目项，全部符合本标准的质量要求，一般项目项，与本标准有微小出入的项，所占比率为%。质量要求操作试验或试运行符合本标准的要求，操作试验或试运行出现故障，单元工程等级评定为。（签字，加盖公章）年月日监理单位意见安装质量检验主控项目项，全部符合本标准的质量要求，一般项目项，与本标准有微小出入的项，所占比率为%。质量要求操作试验或试运行符合本标准的要求，操作试验或试运行出现故障，单元工程等级评定为。（签字，加盖公章）年月日注：对重要隐蔽单元工程和关键部位单元工程的安装质量验收评定应有设计、建设等单位的代表填意见并签字。具体要求应满足SL176的规定。表8.5.1互感器安装单元工程（部分）质量检查表 编号：日期：分部工程名称高低压配电设备安装工程单元工程名称6kV电流互感器安装工程安装部位3号发电机出口安装单位遵义市正业电气工程安装有限责任公司开、完工日期自2015年4月2日至2015年4月24日项目质量标准检验结果检验人（签字）外观质量检查一般项目1铭牌标志完整、清晰2外观完整、附件齐全、无锈蚀及机械损伤3铁芯无变形且清洁紧密、无锈蚀4二次接线板引线端子及绝缘连接牢固，绝缘完好5绝缘夹件及支持物牢固，无损伤，无分层开裂6螺栓无松动，附件完整检查意见：主控项目共项，其中符合本标准质量要求项；一般项目共项，其中符合本标准质量要求项，与本标准有微小出入项。安装单位年月日监理工程师年月日表8.5.2互感器安装单元工程（部分）质量检查表 编号：日期：分部工程名称高低压配电设备安装工程单元工程名称6kV电流互感器安装工程安装部位3号发电机出口安装单位遵义市正业电气工程安装有限责任公司开、完工日期自2015年4月2日至2015年4月24日项目质量标准检验结果检验人（签字）安装检查主控项目1本体安装1）支架安装面应水平；2）并列安装时排列整齐，同一组互感器极性方向一致；3）母线式电流互感器等电位线与一次导体接触紧密、可靠；4）零序电流互感器的安装，不应使构架或其他磁体与互感器铁芯直接接触，不构成闭合磁回路2接地1）电压互感器铁芯接地可靠；电压互感器一次绕组中性点接地符合设计文件要求；2）电流互感器备用二次绕组端子先短路后接地一般项目1连接螺栓齐全、紧固检查意见：主控项目共项，其中符合本标准质量要求项；一般项目共项，其中符合本标准质量要求项，与本标准有微小出入项。安装单位年月日监理工程师年月日 表8.5.3互感器安装单元工程（部分）质量检查表编号：日期：分部工程名称高低压配电设备安装工程单元工程名称6kV电流互感器安装工程安装部位3号发电机出口安装单位遵义市正业电气工程安装有限责任公司开、完工日期自2015年4月2日至2015年4月24日项目质量标准检验结果检验人（签字）电气试验及操作试验检查主控项目1绕组绝缘电阻应符合GB50150的规定或产品技术文件要求2铁芯加紧螺栓绝缘电阻应符合GB50150的规定或产品技术文件要求3接线组别和极性符合设计文件要求，与铭牌和标志相符4变比检查符合设计文件要求及产品技术文件要求5交流电压试验应符合GB50150的规定6绕组直流电阻1）电压互感器绕组直流电阻测量值与换算到同一温度下的出厂值比较，一次绕组相差不大于10%，二次绕组相差不宜大于15%；2）同型号、同规格、同批次电流互感器一次、二次绕组的直流电阻值与其平均值的差异不宜大于10%7励磁特性1）当继电保护对电流互感器的励磁特性有要求时，应进行励磁特性试验，试验结果符合产品技术文件要求；2）电压互感器励磁曲线测量应符合GB50150的规定8误差应符合GB50150的规定或产品技术文件要求检查意见：主控项目共项，其中符合本标准质量要求项；一般项目共项，其中符合本标准质量要求项，与本标准有微小出入项。安装单位年月日监理工程师年月日 表8.5互感器单元工程安装质量验收评定表单位工程名称电气设备安装工程单元工程量1组分部工程名称高低压配电设备安装工程安装单位遵义市正业电气工程安装有限责任公司单元工程名称、部位6kV电流互感器安装工程评定日期年月日项目检验结果外观检查主控项目一般项目安装检查主控项目一般项目电气试验及操作试验检查主控项目一般项目施工单位自评意见安装质量检验主控项目项，全部符合本标准的质量要求，一般项目项，与本标准有微小出入的项，所占比率为%。质量要求操作试验或试运行符合本标准的要求，操作试验或试运行出现故障，单元工程等级评定为。（签字，加盖公章）年月日监理单位意见安装质量检验主控项目项，全部符合本标准的质量要求，一般项目项，与本标准有微小出入的项，所占比率为%。质量要求操作试验或试运行符合本标准的要求，操作试验或试运行出现故障，单元工程等级评定为。（签字，加盖公章）年月日注：对重要隐蔽单元工程和关键部位单元工程的安装质量验收评定应有设计、建设等单位的代表填意见并签字。具体要求应满足SL176的规定。表8.5.1互感器安装单元工程（部分）质量检查表 编号：日期：分部工程名称高低压配电设备安装工程单元工程名称6kV电流互感器安装工程安装部位3号发电机中性点安装单位遵义市正业电气工程安装有限责任公司开、完工日期自2015年4月2日至2015年4月24日项目质量标准检验结果检验人（签字）外观质量检查一般项目1铭牌标志完整、清晰2外观完整、附件齐全、无锈蚀及机械损伤3铁芯无变形且清洁紧密、无锈蚀4二次接线板引线端子及绝缘连接牢固，绝缘完好5绝缘夹件及支持物牢固，无损伤，无分层开裂6螺栓无松动，附件完整检查意见：主控项目共项，其中符合本标准质量要求项；一般项目共项，其中符合本标准质量要求项，与本标准有微小出入项。安装单位年月日监理工程师年月日表8.5.2互感器安装单元工程（部分）质量检查表编号：日期： 分部工程名称高低压配电设备安装工程单元工程名称6kV电流互感器安装工程安装部位3号发电机中性点安装单位遵义市正业电气工程安装有限责任公司开、完工日期自2015年4月2日至2015年4月24日项目质量标准检验结果检验人（签字）安装检查主控项目1本体安装1）支架安装面应水平；2）并列安装时排列整齐，同一组互感器极性方向一致；3）母线式电流互感器等电位线与一次导体接触紧密、可靠；4）零序电流互感器的安装，不应使构架或其他磁体与互感器铁芯直接接触，不构成闭合磁回路2接地1）电压互感器铁芯接地可靠；电压互感器一次绕组中性点接地符合设计文件要求；2）电流互感器备用二次绕组端子先短路后接地一般项目1连接螺栓齐全、紧固检查意见：主控项目共项，其中符合本标准质量要求项；一般项目共项，其中符合本标准质量要求项，与本标准有微小出入项。安装单位年月日监理工程师年月日 表8.5.3互感器安装单元工程（部分）质量检查表编号：日期：分部工程名称高低压配电设备安装工程单元工程名称6kV电流互感器安装工程安装部位3号发电机中性点安装单位遵义市正业电气工程安装有限责任公司开、完工日期自2015年4月2日至2015年4月24日项目质量标准检验结果检验人（签字）电气试验及操作试验检查主控项目1绕组绝缘电阻应符合GB50150的规定或产品技术文件要求2铁芯加紧螺栓绝缘电阻应符合GB50150的规定或产品技术文件要求3接线组别和极性符合设计文件要求，与铭牌和标志相符4变比检查符合设计文件要求及产品技术文件要求5交流电压试验应符合GB50150的规定6绕组直流电阻1）电压互感器绕组直流电阻测量值与换算到同一温度下的出厂值比较，一次绕组相差不大于10%，二次绕组相差不宜大于15%；2）同型号、同规格、同批次电流互感器一次、二次绕组的直流电阻值与其平均值的差异不宜大于10%7励磁特性1）当继电保护对电流互感器的励磁特性有要求时，应进行励磁特性试验，试验结果符合产品技术文件要求；2）电压互感器励磁曲线测量应符合GB50150的规定8误差应符合GB50150的规定或产品技术文件要求检查意见：主控项目共项，其中符合本标准质量要求项；一般项目共项，其中符合本标准质量要求项，与本标准有微小出入项。安装单位年月日监理工程师年月日 表8.10低压配电盘及低压电器单元工程安装质量验收评定表单位工程名称电气设备安装工程单元工程量9台分部工程名称高低压配电设备安装工程安装单位遵义市正业电气工程安装有限责任公司单元工程名称、部位400V低压配电柜安装工程评定日期年月日项目检验结果基础及本体安装检查主控项目一般项目配线及低压电器安装检查主控项目一般项目电气试验检查主控项目一般项目施工单位自评意见安装质量检验主控项目项，全部符合本标准的质量要求，一般项目项，与本标准有微小出入的项，所占比率为%。质量要求操作试验或试运行符合本标准的要求，操作试验或试运行出现故障，单元工程等级评定为。（签字，加盖公章）年月日监理单位意见安装质量检验主控项目项，全部符合本标准的质量要求，一般项目项，与本标准有微小出入的项，所占比率为%。质量要求操作试验或试运行符合本标准的要求，操作试验或试运行出现故障，单元工程等级评定为。（签字，加盖公章）年月日注：对重要隐蔽单元工程和关键部位单元工程的安装质量验收评定应有设计、建设等单位的代表填意见并签字。具体要求应满足SL176的规定。 表8.10.1低压配电盘及低压电器单元工程（部分）质量检查表编号：日期：分部工程名称高低压配电设备安装工程单元工程名称400V低压配电柜安装工程安装部位厂房中控室安装单位遵义市正业电气工程安装有限责任公司开、完工日期自2015年4月2日至2015年4月24日项目质量标准检验结果检验人（签字）基础及本体安装检查主控项目1成套柜的安装1）机械闭锁、电器闭锁都做准确可靠；2）动触头与静触头的中心线一致，触头接触紧密；3）二次回路辅助开关的切换接点动作准确，接触可靠2抽屉式配电柜的安装1）抽屉推拉灵活轻便，无卡阻、碰撞现象；2）抽屉的机械联锁或电器联锁装置动作正确可靠，断路器分闸后，隔离触头才能分开；3）抽屉与柜体间的二次回路连接插件接触良好3手车式柜的安装1）手车推拉灵活方便，无卡阻、碰撞现象；安全隔离板开启灵活；2）手车推入工作位置后，动触头顶部与静触头底部的间隙符合产品技术文件要求；3）手车和柜体间的二次回路连接插件接触良好；4）手车与柜体间的接地触头接触紧密，当手车推入柜内时，其接触头应比主触头先接触，拉出时接地触头比主触头后断开；5）检查防止电器误操作的“五防”装置齐全，并动作灵活可靠4接地或接零1）抽屉与柜体间的接触及柜体框架的接地应良好；2）基础型钢接地明显可靠，接地点数不少于2；3）低压配电开关柜接地母线（PE）和零母线（N）的隔音或连接、重复接地符合设计要求 表8.10.1（续）一般项目1基础安装1）符合设计文件要求，基础型钢允许偏差应符表8.8.2-1的规定；2）基础型钢顶部应高出抹平地面10mm；手车式成套柜按产品技术文件要求执行2柜体安装1）盘面及盘内清洁，无损伤，漆面完好，盘面标志齐全、正确清晰，紧固件完好、齐全；2）开关柜安装垂直度、水平偏差以及柜面偏差和柜间接缝的允许偏差应符合表8.8.2-3的规定；3）悬挂式动力配电箱箱体与地面及周围建筑物的距离符合设计文件要求，箱体开关灵活、门锁齐全；4）落地式配电箱的底部宜抬高，室内应高出地面50mm，室内应高出地面200mm以上；5）成套柜内照明齐全检查意见：主控项目共项，其中符合本标准质量要求项；一般项目共项，其中符合本标准质量要求项，与本标准有微小出入项。安装单位年月日监理工程师年月日 表8.10.2低压配电盘及低压电器安装单元工程（部分）质量检查表编号：日期：分部工程名称高低压配电设备安装工程单元工程名称400V低压配电柜安装工程安装部位厂房中控室安装单位遵义市正业电气工程安装有限责任公司开、完工日期自2015年4月2日至2015年4月24日项目质量标准检验结果检验人（签字）配线及低压电器安装检查主控项目1硬母线及电缆1）母线机电缆排列整齐，有两个电源的动力配电箱，母线相位的排列应一致，电缆绝缘外观良好；2）裸露母线的电气间隙不小于12mm，漏电距离不小于20mm；3）硬母线连接螺栓齐全、紧固，紧固力矩应符合GB50149的规定；4）小母线截面应符合GB50149的规定；5）母线相序排列、相色标志正确2二次回路接线应符合本标准表17.2.3的规定的有关规定3低压电器安装1）低压断路器、低压隔离开关、刀开关、转换开关及熔断器组合电器、漏电保护及消防电器设备、低压接触器及电动启动器、控制器、低压接触器及电动机起动器、控制器、继电器及行程开关、变压器的安装应符合GB50254的规定及产品技术文件要求；2）操作切换把手转动灵活，接点分合准确可靠，弹力充足；3）熔断器熔体规格及自动开关、继电保护装置的整定值符合设计文件要求；4）仪表经校验合格，安装位置正确，固定牢固，指示准确4接地或接零电器的金属外壳，框架的接地或接零，应符合GB50169的规定及设计文件要求 表8.10.2（续）一般项目1低压电器的安装1）电器外壳及玻璃片完好、无破裂；2）信号灯、光子牌、按钮、电铃、电箱、事故电钟等动作和显示正确；3）各电器安装位置正确，便于拆换，固定牢固；型号、规格应符合设计文件要求，外观应完好，且附件齐全，排列整齐，固定牢固，密封良好2引入线、柜内电缆配线用于连接门上的电器可动部位的导线及引入盘、柜内的电缆及其芯线的安装应符合表17.2.3相关规范检查意见：主控项目共项，其中符合本标准质量要求项；一般项目共项，其中符合本标准质量要求项，与本标准有微小出入项。安装单位年月日监理工程师年月日 表8.10.3低压配电盘及低压电器安装单元工程（部分）质量检查表编号：日期：分部工程名称高低压配电设备安装工程单元工程名称400V低压配电柜安装工程安装部位厂房中控室安装单位遵义市正业电气工程安装有限责任公司开、完工日期自2015年4月2日至2015年4月24日项目质量标准检验结果检验人（签字）电气试验检查主控项目1绝缘电阻1）馈电线路大于0.5MΩ；2）二次回路绝缘电阻值不小于1MΩ，比较潮湿的地方不小于0.5MΩ2交流耐压试验1）当回路绝缘值大于10MΩ时，用2500V兆欧表摇测1min，无闪络击穿现象；当回路绝缘电阻值在1~10MΩ时，做1000V交流耐压试验，时间10min，无闪络击穿现象；2）回路中的电子元件不应参加交流耐压试验，48V及以下电压等级配电装置不做交流耐压试验3电压线圈动作值校验线圈吸合电压不大于额定电压85%，释放电压不小于额定电压的85%~110%范围内，分励线圈应在额定电压的75%~110%范围内均能可靠工作4直流电阻测量电阻器和变阻器的直流电阻值，其差值分别符合产品技术文件的规定，电阻值应满足回路使用的要求5相位检查配电装置内不同电源的馈线间或馈线两侧的相位一致检查意见：主控项目共项，其中符合本标准质量要求项；一般项目共项，其中符合本标准质量要求项，与本标准有微小出入项。安装单位年月日监理工程师年月日 水利水电工程电力电缆分部工程施工质量评定表单位工程名称电气设备安装工程施工单位分部工程名称电力电缆安装工程施工日期自2015年4月8日至2015年4月18日分部工程量375m评定日期年月日项次单元工程类别工程量单元工程个数合格个数其中优良个数备注135kV电力电缆安装161m426kV电力电缆214m134合计375m5重要隐蔽单元工程、关键部位单元工程　施工单位自评意见监理单位复核意见项目法人认定意见本分部工程的单元工程质量全部合格，优良率为%，重要隐蔽单元工程及关键部位单元工程个，优良率为%。原材料质量，中间产品质量，金属结构及启闭机制造质量，机电产品质量。质量事故及质量缺陷处理情况：分部工程质量等级：评定人：项目技术负责人：（盖公章）年月日复核意见：分部工程质量等级：监理工程师：年月日总监或副总监代表：（盖公章）年月日认定意见：分部工程质量等级：现场代表：年月日技术负责人：（盖公章）年月日工程质量监督机构核定（备）意见：核定等级：核定（备）人：负责人：年月日年月日注：分部工程验收的质量结论，由项目法人报工程质量监督机构核备。大型枢纽工程主体建筑物的分部工程验收的质量结论，由项目法人报工程质量监督机构核定。 表8.11电缆线路单元工程安装质量验收评定表单位工程名称电气设备安装工程单元工程量48m分部工程名称高低压配电设备安装工程安装单位单元工程名称、部位35kV电力电缆安装工程评定日期年月日项目检验结果电力电缆支架安装检查主控项目一般项目电力电缆敷设检查主控项目一般项目电力电缆终端头和接头制作主控项目一般项目电气试验检查主控项目一般项目施工单位自评意见安装质量检验主控项目项，全部符合本标准的质量要求，一般项目项，与本标准有微小出入的项，所占比率为%。质量要求操作试验或试运行符合本标准的要求，操作试验或试运行出现故障，单元工程等级评定为。（签字，加盖公章）年月日监理单位意见安装质量检验主控项目项，全部符合本标准的质量要求，一般项目项，与本标准有微小出入的项，所占比率为%。质量要求操作试验或试运行符合本标准的要求，操作试验或试运行出现故障，单元工程等级评定为。（签字，加盖公章）年月日注：对重要隐蔽单元工程和关键部位单元工程的安装质量验收评定应有设计、建设等单位的代表填意见并签字。具体要求应满足SL176的规定。 表8.11.1电缆线路单元工程（部分）质量检查表编号：日期：分部工程名称高低压配电设备安装工程单元工程名称35kV电力电缆安装工程安装部位龙方线306断路器柜至龙方线3063隔离刀闸安装单位开、完工日期自2015年4月8日至2015年4月18日项目质量标准检验结果检验人（签字）电力电缆支架安装检查主控项目1支架层间距离符合设计文件要求，当无设计要求时，支架层间距离符合表8.11.1-1的规定，且层间净距不小于2倍电缆外径加10mm2钢结构竖井竖井垂直偏差小于其长度的0.2%，对角线的偏差小于对角线长度的0.5%；支架横撑的水平误差小于其宽度的0.2%3接地金属电缆支架全长均接地良好一般项目1电缆支架加工1）电缆支架平直，无明显扭曲，切口无卷边、毛刺；2）支架焊接牢固，无变形，横撑间的垂直净距与设计偏差不大于5mm；3）金属电缆支架防腐符合设计文件要求2电缆支架安装1）电缆支架安装牢固；2）各支架的同层横档水平一致，高低偏差不大于5mm；3）托架、支吊架沿桥架走向左右偏差不大于10mm；4）支架与电缆沟或建筑物的坡度相同；5）电缆支架最上层及最下层至沟顶、楼板或沟底、地面的距离符合设计文件要求，设计无要求时，应符合GB50168的规定；6）支架防火符合专项设计文件要求检查意见：主控项目共项，其中符合本标准质量要求项；一般项目共项，其中符合本标准质量要求项，与本标准有微小出入项。安装单位年月日监理工程师年月日 表8.11.1-1电缆支架层间允许最小距离值单位：mm电缆类型和敷设特征支（吊）架桥架电力电缆明敷35kV单芯；66kV以上，每层1根25030035kV多芯；66kV以上，每层多于1根300350电缆敷于槽盒内h+80h+100注：h为槽盒外壳高度。 表8.11.2电缆线路安装单元工程（部分）质量检查表编号：日期：分部工程名称高低压配电设备安装工程单元工程名称35kV电力电缆安装工程安装部位龙方线306断路器柜至龙方线3063隔离刀闸安装单位开、完工日期自2015年4月8日至2015年4月18日项目质量标准检验结果检验人（签字）电力电缆敷设检查主控项目1电缆敷设前检查1）电缆型号、电压、规格符合设计文件要求；2）电缆外观完好，无机械损伤；电缆封端严密2电缆支持点距离水平敷设时各支持点间距不大于1500mm，垂直敷设时各支持点间距不大于2000mm，固定方式符合设计文件要求3电缆最小弯曲半径应符合表8.11.2-1的规定4防火设施电缆防火设施安装符合设计文件要求一般项目1敷设路径符合设计文件要求2直埋敷设1）直埋电缆表面距地面埋设深度不小于0.7m；2）电缆之间，电缆与其他管道、道路、建筑物等之间平行和交叉时的最凶净距应符合GB50168的规定；3）电缆上、下部铺以不小于100mm厚的软土或沙层，并加盖保护板，覆盖宽度超过电缆两侧各50mm；4）直埋电缆在直线段每隔50~100m处、电缆接头处转弯处、进入建筑物等处，有明显的方位标志或标桩3管道内敷设1）钢制保护管内敷设的交流单芯电缆，三相电缆应共穿一管；2）管道内径符合设计文件要求，管内壁光滑、无毛刺；3）保护管连接处平滑、严密、高低一致；4）管道内部无积水，无杂物堵塞。穿入管中电缆的数量符合设计要求， 保护层无损伤表8.11.2（续）电力电缆敷设检查一般项目4沟槽内敷设1）槽底填砂厚度为槽深的1/3；2）沟槽上盖板完整，接头标志完整、正确；3）电缆与热力管道、热力设备之间的净距，平行时不小于1m，交叉时不小于0.5m；4）交流单芯电缆排列方式符合设计文件要求5桥梁上敷设1）悬吊架设的电缆与桥梁架构之间的净距不小于0.5m2）经常受到震动的桥梁上敷设的电缆，有防震措施6水底敷设应符合GB50168的规定7电缆接头布置1）并列敷设的电缆，其接头的位置宜相互错开；2）明敷电缆的接头托盘托置固定牢固；3）直埋电缆接头应有防止机械损伤的保护结构或外设保护盒。位于冻土层内的保护盒，盒内宜注入沥青8电缆固定1）垂直敷设或超过45°倾斜敷设的电缆在每个支架上固定牢靠；2）水平敷设的电缆，在电缆两端及转弯、电缆接头两端处固定牢靠；3）单芯电缆固定符合设计文件要求；4）交流系统的单芯电缆或分相铅套电缆的固定夹具不构成闭合磁路9标志牌电缆线路编号、型号、规格及起讫地点字迹清晰不易脱落、规格统一挂装牢固检查意见：主控项目共项，其中符合本标准质量要求项；一般项目共项，其中符合本标准质量要求项，与本标准有微小出入项。安装单位年月日监理工程师年月日 表8.11.2-1电缆最小弯曲半径电缆型式单芯多芯塑料绝缘电缆无铠装20D15D有铠装15D12D注：D为电缆外径 表8.11.3电缆线路安装单元工程（部分）质量检查表编号：日期：分部工程名称高低压配电设备安装工程单元工程名称35kV电力电缆安装工程安装部位龙方线306断路器柜至龙方线3063隔离刀闸安装单位开、完工日期自2015年4月8日至2015年4月18日项目质量标准检验结果检验人（签字）电力电缆终端头和接头制作主控项目1终端头和电缆接头制作应符合GB50168的规定及产品技术文件要求2线芯连接电缆线芯连接金具为符合标准的连接管和接线端子，连接管和接线端子内径应与电缆线芯匹配，截面宜为线芯截面的1.2~1.5倍3电缆接地线1）接地线为铜绞丝或镀锡铜编织线；2）截面120mm2及以下电缆，接地线截面不小于16mm2；截面150mm2及以上电缆，接地线截面不小于25mm2；3）110kV及以上电缆，接地线截面面积符合设计文件要求一般项目1终端头和电缆接头的一般检查1）型式、规格应与电缆类型要求一致；2)材料、部件符合产品技术文件要求2相色标志电缆终端上有明显的相色标志，且与系统的相位一致检查意见：主控项目共项，其中符合本标准质量要求项；一般项目共项，其中符合本标准质量要求项，与本标准有微小出入项。安装单位年月日监理工程师年月日 表8.11.4电缆线路安装单元工程（部分）质量检查表编号：日期：分部工程名称高低压配电设备安装工程单元工程名称35kV电力电缆安装工程安装部位龙方线306断路器柜至龙方线3063隔离刀闸安装单位开、完工日期自2015年4月8日至2015年4月18日项目质量标准检验结果检验人（签字）电气试验检查主控项目1电缆线芯对地或对金属屏蔽层和各线芯间绝缘电阻应符合GB50150的规定2直流耐压试验及泄漏电流测量应符合GB50150的规定3交流耐压试验橡塑电缆交流耐压标准应符合GB50150的规定4相位检测两端相位一致并与电网相位相符合5交叉互联系统试验应符合GB50150的规定检查意见：主控项目共项，其中符合本标准质量要求项；一般项目共项，其中符合本标准质量要求项，与本标准有微小出入项。安装单位年月日监理工程师年月日 表8.11电缆线路单元工程安装质量验收评定表单位工程名称电气设备安装工程单元工程量43m分部工程名称高低压配电设备安装工程安装单位单元工程名称、部位35kV电力电缆安装工程评定日期年月日项目检验结果电力电缆支架安装检查主控项目一般项目电力电缆敷设检查主控项目一般项目电力电缆终端头和接头制作主控项目一般项目电气试验检查主控项目一般项目施工单位自评意见安装质量检验主控项目项，全部符合本标准的质量要求，一般项目项，与本标准有微小出入的项，所占比率为%。质量要求操作试验或试运行符合本标准的要求，操作试验或试运行出现故障，单元工程等级评定为。（签字，加盖公章）年月日监理单位意见安装质量检验主控项目项，全部符合本标准的质量要求，一般项目项，与本标准有微小出入的项，所占比率为%。质量要求操作试验或试运行符合本标准的要求，操作试验或试运行出现故障，单元工程等级评定为。（签字，加盖公章）年月日注：对重要隐蔽单元工程和关键部位单元工程的安装质量验收评定应有设计、建设等单位的代表填意见并签字。具体要求应满足SL176的规定。 表8.11.1电缆线路单元工程（部分）质量检查表编号：日期：分部工程名称高低压配电设备安装工程单元工程名称35kV电力电缆安装工程安装部位1号主变311断路器柜至1号主变高压侧安装单位开、完工日期自2015年4月8日至2015年4月18日项目质量标准检验结果检验人（签字）电力电缆支架安装检查主控项目1支架层间距离符合设计文件要求，当无设计要求时，支架层间距离符合表8.11.1-1的规定，且层间净距不小于2倍电缆外径加10mm2钢结构竖井竖井垂直偏差小于其长度的0.2%，对角线的偏差小于对角线长度的0.5%；支架横撑的水平误差小于其宽度的0.2%3接地金属电缆支架全长均接地良好一般项目1电缆支架加工1）电缆支架平直，无明显扭曲，切口无卷边、毛刺；2）支架焊接牢固，无变形，横撑间的垂直净距与设计偏差不大于5mm；3）金属电缆支架防腐符合设计文件要求2电缆支架安装1）电缆支架安装牢固；2）各支架的同层横档水平一致，高低偏差不大于5mm；3）托架、支吊架沿桥架走向左右偏差不大于10mm；4）支架与电缆沟或建筑物的坡度相同；5）电缆支架最上层及最下层至沟顶、楼板或沟底、地面的距离符合设计文件要求，设计无要求时，应符合GB50168的规定；6）支架防火符合专项设计文件要求检查意见：主控项目共项，其中符合本标准质量要求项；一般项目共项，其中符合本标准质量要求项，与本标准有微小出入项。安装单位年月日监理工程师年月日 表8.11.1-1电缆支架层间允许最小距离值单位：mm电缆类型和敷设特征支（吊）架桥架电力电缆明敷35kV单芯；66kV以上，每层1根25030035kV多芯；66kV以上，每层多于1根300350电缆敷于槽盒内h+80h+100注：h为槽盒外壳高度。 表8.11.2电缆线路安装单元工程（部分）质量检查表编号：日期：分部工程名称高低压配电设备安装工程单元工程名称35kV电力电缆安装工程安装部位1号主变311断路器柜至1号主变高压侧安装单位开、完工日期自2015年4月8日至2015年4月18日项目质量标准检验结果检验人（签字）电力电缆敷设检查主控项目1电缆敷设前检查1）电缆型号、电压、规格符合设计文件要求；2）电缆外观完好，无机械损伤；电缆封端严密2电缆支持点距离水平敷设时各支持点间距不大于1500mm，垂直敷设时各支持点间距不大于2000mm，固定方式符合设计文件要求3电缆最小弯曲半径应符合表8.11.2-1的规定4防火设施电缆防火设施安装符合设计文件要求一般项目1敷设路径符合设计文件要求2直埋敷设1）直埋电缆表面距地面埋设深度不小于0.7m；2）电缆之间，电缆与其他管道、道路、建筑物等之间平行和交叉时的最凶净距应符合GB50168的规定；3）电缆上、下部铺以不小于100mm厚的软土或沙层，并加盖保护板，覆盖宽度超过电缆两侧各50mm；4）直埋电缆在直线段每隔50~100m处、电缆接头处转弯处、进入建筑物等处，有明显的方位标志或标桩3管道内敷设1）钢制保护管内敷设的交流单芯电缆，三相电缆应共穿一管；2）管道内径符合设计文件要求，管内壁光滑、无毛刺；3）保护管连接处平滑、严密、高低一致； 4）管道内部无积水，无杂物堵塞。穿入管中电缆的数量符合设计要求，保护层无损伤表8.11.2（续）电力电缆敷设检查一般项目4沟槽内敷设1）槽底填砂厚度为槽深的1/3；2）沟槽上盖板完整，接头标志完整、正确；3）电缆与热力管道、热力设备之间的净距，平行时不小于1m，交叉时不小于0.5m；4）交流单芯电缆排列方式符合设计文件要求5桥梁上敷设1）悬吊架设的电缆与桥梁架构之间的净距不小于0.5m2）经常受到震动的桥梁上敷设的电缆，有防震措施6水底敷设应符合GB50168的规定7电缆接头布置1）并列敷设的电缆，其接头的位置宜相互错开；2）明敷电缆的接头托盘托置固定牢固；3）直埋电缆接头应有防止机械损伤的保护结构或外设保护盒。位于冻土层内的保护盒，盒内宜注入沥青8电缆固定1）垂直敷设或超过45°倾斜敷设的电缆在每个支架上固定牢靠；2）水平敷设的电缆，在电缆两端及转弯、电缆接头两端处固定牢靠；3）单芯电缆固定符合设计文件要求；4）交流系统的单芯电缆或分相铅套电缆的固定夹具不构成闭合磁路9标志牌电缆线路编号、型号、规格及起讫地点字迹清晰不易脱落、规格统一挂装牢固检查意见：主控项目共项，其中符合本标准质量要求项；一般项目共项，其中符合本标准质量要求项，与本标准有微小出入项。安装单位年月日监理工程师年月日 表8.11.2-1电缆最小弯曲半径电缆型式单芯多芯塑料绝缘电缆无铠装20D15D有铠装15D12D注：D为电缆外径 表8.11.3电缆线路安装单元工程（部分）质量检查表编号：日期：分部工程名称高低压配电设备安装工程单元工程名称35kV电力电缆安装工程安装部位1号主变311断路器柜至1号主变高压侧安装单位开、完工日期自2015年4月8日至2015年4月18日项目质量标准检验结果检验人（签字）电力电缆终端头和接头制作主控项目1终端头和电缆接头制作应符合GB50168的规定及产品技术文件要求2线芯连接电缆线芯连接金具为符合标准的连接管和接线端子，连接管和接线端子内径应与电缆线芯匹配，截面宜为线芯截面的1.2~1.5倍3电缆接地线1）接地线为铜绞丝或镀锡铜编织线；2）截面120mm2及以下电缆，接地线截面不小于16mm2；截面150mm2及以上电缆，接地线截面不小于25mm2；3）110kV及以上电缆，接地线截面面积符合设计文件要求一般项目1终端头和电缆接头的一般检查1）型式、规格应与电缆类型要求一致；2)材料、部件符合产品技术文件要求2相色标志电缆终端上有明显的相色标志，且与系统的相位一致检查意见：主控项目共项，其中符合本标准质量要求项；一般项目共项，其中符合本标准质量要求项，与本标准有微小出入项。安装单位年月日监理工程师年月日 表8.11.4电缆线路安装单元工程（部分）质量检查表编号：日期：分部工程名称高低压配电设备安装工程单元工程名称35kV电力电缆安装工程安装部位1号主变311断路器柜至1号主变高压侧安装单位开、完工日期自2015年4月8日至2015年4月18日项目质量标准检验结果检验人（签字）电气试验检查主控项目1电缆线芯对地或对金属屏蔽层和各线芯间绝缘电阻应符合GB50150的规定2直流耐压试验及泄漏电流测量应符合GB50150的规定3交流耐压试验橡塑电缆交流耐压标准应符合GB50150的规定4相位检测两端相位一致并与电网相位相符合5交叉互联系统试验应符合GB50150的规定检查意见：主控项目共项，其中符合本标准质量要求项；一般项目共项，其中符合本标准质量要求项，与本标准有微小出入项。安装单位年月日监理工程师年月日 表8.11电缆线路单元工程安装质量验收评定表单位工程名称电气设备安装工程单元工程量35m分部工程名称高低压配电设备安装工程安装单位单元工程名称、部位35kV电力电缆安装工程评定日期年月日项目检验结果电力电缆支架安装检查主控项目一般项目电力电缆敷设检查主控项目一般项目电力电缆终端头和接头制作主控项目一般项目电气试验检查主控项目一般项目施工单位自评意见安装质量检验主控项目项，全部符合本标准的质量要求，一般项目项，与本标准有微小出入的项，所占比率为%。质量要求操作试验或试运行符合本标准的要求，操作试验或试运行出现故障，单元工程等级评定为。（签字，加盖公章）年月日监理单位意见安装质量检验主控项目项，全部符合本标准的质量要求，一般项目项，与本标准有微小出入的项，所占比率为%。质量要求操作试验或试运行符合本标准的要求，操作试验或试运行出现故障，单元工程等级评定为。（签字，加盖公章）年月日注：对重要隐蔽单元工程和关键部位单元工程的安装质量验收评定应有设计、建设等单位的代表填意见并签字。具体要求应满足SL176的规定。 表8.11.1电缆线路单元工程（部分）质量检查表编号：日期：分部工程名称高低压配电设备安装工程单元工程名称35kV电力电缆安装工程安装部位2号主变312断路器柜至2号主变高压侧安装单位开、完工日期自2015年4月8日至2015年4月18日项目质量标准检验结果检验人（签字）电力电缆支架安装检查主控项目1支架层间距离符合设计文件要求，当无设计要求时，支架层间距离符合表8.11.1-1的规定，且层间净距不小于2倍电缆外径加10mm2钢结构竖井竖井垂直偏差小于其长度的0.2%，对角线的偏差小于对角线长度的0.5%；支架横撑的水平误差小于其宽度的0.2%3接地金属电缆支架全长均接地良好一般项目1电缆支架加工1）电缆支架平直，无明显扭曲，切口无卷边、毛刺；2）支架焊接牢固，无变形，横撑间的垂直净距与设计偏差不大于5mm；3）金属电缆支架防腐符合设计文件要求2电缆支架安装1）电缆支架安装牢固；2）各支架的同层横档水平一致，高低偏差不大于5mm；3）托架、支吊架沿桥架走向左右偏差不大于10mm；4）支架与电缆沟或建筑物的坡度相同；5）电缆支架最上层及最下层至沟顶、楼板或沟底、地面的距离符合设计文件要求，设计无要求时，应符合GB50168的规定；6）支架防火符合专项设计文件要求检查意见：主控项目共项，其中符合本标准质量要求项；一般项目共项，其中符合本标准质量要求项，与本标准有微小出入项。安装单位年月日监理工程师年月日 表8.11.1-1电缆支架层间允许最小距离值单位：mm电缆类型和敷设特征支（吊）架桥架电力电缆明敷35kV单芯；66kV以上，每层1根25030035kV多芯；66kV以上，每层多于1根300350电缆敷于槽盒内h+80h+100注：h为槽盒外壳高度。 表8.11.2电缆线路安装单元工程（部分）质量检查表编号：日期：分部工程名称高低压配电设备安装工程单元工程名称35kV电力电缆安装工程安装部位2号主变312断路器柜至2号主变高压侧安装单位开、完工日期自2015年4月8日至2015年4月18日项目质量标准检验结果检验人（签字）电力电缆敷设检查主控项目1电缆敷设前检查1）电缆型号、电压、规格符合设计文件要求；2）电缆外观完好，无机械损伤；电缆封端严密2电缆支持点距离水平敷设时各支持点间距不大于1500mm，垂直敷设时各支持点间距不大于2000mm，固定方式符合设计文件要求3电缆最小弯曲半径应符合表8.11.2-1的规定4防火设施电缆防火设施安装符合设计文件要求一般项目1敷设路径符合设计文件要求2直埋敷设1）直埋电缆表面距地面埋设深度不小于0.7m；2）电缆之间，电缆与其他管道、道路、建筑物等之间平行和交叉时的最凶净距应符合GB50168的规定；3）电缆上、下部铺以不小于100mm厚的软土或沙层，并加盖保护板，覆盖宽度超过电缆两侧各50mm；4）直埋电缆在直线段每隔50~100m处、电缆接头处转弯处、进入建筑物等处，有明显的方位标志或标桩3管道内敷设1）钢制保护管内敷设的交流单芯电缆，三相电缆应共穿一管；2）管道内径符合设计文件要求，管内壁光滑、无毛刺；3）保护管连接处平滑、严密、高低一致； 4）管道内部无积水，无杂物堵塞。穿入管中电缆的数量符合设计要求，保护层无损伤表8.11.2（续）电力电缆敷设检查一般项目4沟槽内敷设1）槽底填砂厚度为槽深的1/3；2）沟槽上盖板完整，接头标志完整、正确；3）电缆与热力管道、热力设备之间的净距，平行时不小于1m，交叉时不小于0.5m；4）交流单芯电缆排列方式符合设计文件要求5桥梁上敷设1）悬吊架设的电缆与桥梁架构之间的净距不小于0.5m2）经常受到震动的桥梁上敷设的电缆，有防震措施6水底敷设应符合GB50168的规定7电缆接头布置1）并列敷设的电缆，其接头的位置宜相互错开；2）明敷电缆的接头托盘托置固定牢固；3）直埋电缆接头应有防止机械损伤的保护结构或外设保护盒。位于冻土层内的保护盒，盒内宜注入沥青8电缆固定1）垂直敷设或超过45°倾斜敷设的电缆在每个支架上固定牢靠；2）水平敷设的电缆，在电缆两端及转弯、电缆接头两端处固定牢靠；3）单芯电缆固定符合设计文件要求；4）交流系统的单芯电缆或分相铅套电缆的固定夹具不构成闭合磁路9标志牌电缆线路编号、型号、规格及起讫地点字迹清晰不易脱落、规格统一挂装牢固检查意见：主控项目共项，其中符合本标准质量要求项；一般项目共项，其中符合本标准质量要求项，与本标准有微小出入项。安装单位年月日监理工程师年月日 表8.11.2-1电缆最小弯曲半径电缆型式单芯多芯塑料绝缘电缆无铠装20D15D有铠装15D12D注：D为电缆外径 表8.11.3电缆线路安装单元工程（部分）质量检查表编号：日期：分部工程名称高低压配电设备安装工程单元工程名称35kV电力电缆安装工程安装部位2号主变312断路器柜至2号主变高压侧安装单位开、完工日期自2015年4月8日至2015年4月18日项目质量标准检验结果检验人（签字）电力电缆终端头和接头制作主控项目1终端头和电缆接头制作应符合GB50168的规定及产品技术文件要求2线芯连接电缆线芯连接金具为符合标准的连接管和接线端子，连接管和接线端子内径应与电缆线芯匹配，截面宜为线芯截面的1.2~1.5倍3电缆接地线1）接地线为铜绞丝或镀锡铜编织线；2）截面120mm2及以下电缆，接地线截面不小于16mm2；截面150mm2及以上电缆，接地线截面不小于25mm2；3）110kV及以上电缆，接地线截面面积符合设计文件要求一般项目1终端头和电缆接头的一般检查1）型式、规格应与电缆类型要求一致；2)材料、部件符合产品技术文件要求2相色标志电缆终端上有明显的相色标志，且与系统的相位一致检查意见：主控项目共项，其中符合本标准质量要求项；一般项目共项，其中符合本标准质量要求项，与本标准有微小出入项。安装单位年月日监理工程师年月日 表8.11.4电缆线路安装单元工程（部分）质量检查表编号：日期：分部工程名称高低压配电设备安装工程单元工程名称35kV等级电力电缆安装工程安装部位2号主变312断路器柜至2号主变高压侧安装单位开、完工日期自2015年4月8日至2015年4月18日项目质量标准检验结果检验人（签字）电气试验检查主控项目1电缆线芯对地或对金属屏蔽层和各线芯间绝缘电阻应符合GB50150的规定2直流耐压试验及泄漏电流测量应符合GB50150的规定3交流耐压试验橡塑电缆交流耐压标准应符合GB50150的规定4相位检测两端相位一致并与电网相位相符合5交叉互联系统试验应符合GB50150的规定检查意见：主控项目共项，其中符合本标准质量要求项；一般项目共项，其中符合本标准质量要求项，与本标准有微小出入项。安装单位年月日监理工程师年月日 表8.11电缆线路单元工程安装质量验收评定表单位工程名称电气设备安装工程单元工程量35m分部工程名称高低压配电设备安装工程安装单位单元工程名称、部位35kV电力电缆安装工程评定日期年月日项目检验结果电力电缆支架安装检查主控项目一般项目电力电缆敷设检查主控项目一般项目电力电缆终端头和接头制作主控项目一般项目电气试验检查主控项目一般项目施工单位自评意见安装质量检验主控项目项，全部符合本标准的质量要求，一般项目项，与本标准有微小出入的项，所占比率为%。质量要求操作试验或试运行符合本标准的要求，操作试验或试运行出现故障，单元工程等级评定为。（签字，加盖公章）年月日监理单位意见安装质量检验主控项目项，全部符合本标准的质量要求，一般项目项，与本标准有微小出入的项，所占比率为%。质量要求操作试验或试运行符合本标准的要求，操作试验或试运行出现故障，单元工程等级评定为。（签字，加盖公章）年月日注：对重要隐蔽单元工程和关键部位单元工程的安装质量验收评定应有设计、建设等单位的代表填意见并签字。具体要求应满足SL176的规定。 表8.11.1电缆线路单元工程（部分）质量检查表编号：日期：分部工程名称高低压配电设备安装工程单元工程名称35kV电力电缆安装工程安装部位3号主变313断路器柜至3号主变高压侧安装单位开、完工日期自2015年4月8日至2015年4月18日项目质量标准检验结果检验人（签字）电力电缆支架安装检查主控项目1支架层间距离符合设计文件要求，当无设计要求时，支架层间距离符合表8.11.1-1的规定，且层间净距不小于2倍电缆外径加10mm2钢结构竖井竖井垂直偏差小于其长度的0.2%，对角线的偏差小于对角线长度的0.5%；支架横撑的水平误差小于其宽度的0.2%3接地金属电缆支架全长均接地良好一般项目1电缆支架加工1）电缆支架平直，无明显扭曲，切口无卷边、毛刺；2）支架焊接牢固，无变形，横撑间的垂直净距与设计偏差不大于5mm；3）金属电缆支架防腐符合设计文件要求2电缆支架安装1）电缆支架安装牢固；2）各支架的同层横档水平一致，高低偏差不大于5mm；3）托架、支吊架沿桥架走向左右偏差不大于10mm；4）支架与电缆沟或建筑物的坡度相同；5）电缆支架最上层及最下层至沟顶、楼板或沟底、地面的距离符合设计文件要求，设计无要求时，应符合GB50168的规定；6）支架防火符合专项设计文件要求检查意见：主控项目共项，其中符合本标准质量要求项；一般项目共项，其中符合本标准质量要求项，与本标准有微小出入项。安装单位年月日监理工程师年月日 表8.11.1-1电缆支架层间允许最小距离值单位：mm电缆类型和敷设特征支（吊）架桥架电力电缆明敷35kV单芯；66kV以上，每层1根25030035kV多芯；66kV以上，每层多于1根300350电缆敷于槽盒内h+80h+100注：h为槽盒外壳高度。 表8.11.2电缆线路安装单元工程（部分）质量检查表编号：日期：分部工程名称高低压配电设备安装工程单元工程名称35kV电力电缆安装工程安装部位3号主变313断路器柜至3号主变高压侧安装单位开、完工日期自2015年4月8日至2015年4月18日项目质量标准检验结果检验人（签字）电力电缆敷设检查主控项目1电缆敷设前检查1）电缆型号、电压、规格符合设计文件要求；2）电缆外观完好，无机械损伤；电缆封端严密2电缆支持点距离水平敷设时各支持点间距不大于1500mm，垂直敷设时各支持点间距不大于2000mm，固定方式符合设计文件要求3电缆最小弯曲半径应符合表8.11.2-1的规定4防火设施电缆防火设施安装符合设计文件要求一般项目1敷设路径符合设计文件要求2直埋敷设1）直埋电缆表面距地面埋设深度不小于0.7m；2）电缆之间，电缆与其他管道、道路、建筑物等之间平行和交叉时的最凶净距应符合GB50168的规定；3）电缆上、下部铺以不小于100mm厚的软土或沙层，并加盖保护板，覆盖宽度超过电缆两侧各50mm；4）直埋电缆在直线段每隔50~100m处、电缆接头处转弯处、进入建筑物等处，有明显的方位标志或标桩3管道内敷设1）钢制保护管内敷设的交流单芯电缆，三相电缆应共穿一管；2）管道内径符合设计文件要求，管内壁光滑、无毛刺；3）保护管连接处平滑、严密、高低一致； 4）管道内部无积水，无杂物堵塞。穿入管中电缆的数量符合设计要求，保护层无损伤表8.11.2（续）电力电缆敷设检查一般项目4沟槽内敷设1）槽底填砂厚度为槽深的1/3；2）沟槽上盖板完整，接头标志完整、正确；3）电缆与热力管道、热力设备之间的净距，平行时不小于1m，交叉时不小于0.5m；4）交流单芯电缆排列方式符合设计文件要求5桥梁上敷设1）悬吊架设的电缆与桥梁架构之间的净距不小于0.5m2）经常受到震动的桥梁上敷设的电缆，有防震措施6水底敷设应符合GB50168的规定7电缆接头布置1）并列敷设的电缆，其接头的位置宜相互错开；2）明敷电缆的接头托盘托置固定牢固；3）直埋电缆接头应有防止机械损伤的保护结构或外设保护盒。位于冻土层内的保护盒，盒内宜注入沥青8电缆固定1）垂直敷设或超过45°倾斜敷设的电缆在每个支架上固定牢靠；2）水平敷设的电缆，在电缆两端及转弯、电缆接头两端处固定牢靠；3）单芯电缆固定符合设计文件要求；4）交流系统的单芯电缆或分相铅套电缆的固定夹具不构成闭合磁路9标志牌电缆线路编号、型号、规格及起讫地点字迹清晰不易脱落、规格统一挂装牢固检查意见：主控项目共项，其中符合本标准质量要求项；一般项目共项，其中符合本标准质量要求项，与本标准有微小出入项。安装单位年月日监理工程师年月日 表8.11.2-1电缆最小弯曲半径电缆型式单芯多芯塑料绝缘电缆无铠装20D15D有铠装15D12D注：D为电缆外径 表8.11.3电缆线路安装单元工程（部分）质量检查表编号：日期：分部工程名称高低压配电设备安装工程单元工程名称35kV电力电缆安装工程安装部位3号主变313断路器柜至3号主变高压侧安装单位开、完工日期自2015年4月8日至2015年4月18日项目质量标准检验结果检验人（签字）电力电缆终端头和接头制作主控项目1终端头和电缆接头制作应符合GB50168的规定及产品技术文件要求2线芯连接电缆线芯连接金具为符合标准的连接管和接线端子，连接管和接线端子内径应与电缆线芯匹配，截面宜为线芯截面的1.2~1.5倍3电缆接地线1）接地线为铜绞丝或镀锡铜编织线；2）截面120mm2及以下电缆，接地线截面不小于16mm2；截面150mm2及以上电缆，接地线截面不小于25mm2；3）110kV及以上电缆，接地线截面面积符合设计文件要求一般项目1终端头和电缆接头的一般检查1）型式、规格应与电缆类型要求一致；2)材料、部件符合产品技术文件要求2相色标志电缆终端上有明显的相色标志，且与系统的相位一致检查意见：主控项目共项，其中符合本标准质量要求项；一般项目共项，其中符合本标准质量要求项，与本标准有微小出入项。安装单位年月日监理工程师年月日 表8.11.4电缆线路安装单元工程（部分）质量检查表编号：日期：分部工程名称高低压配电设备安装工程单元工程名称35kV等级电力电缆安装工程安装部位3号主变313断路器柜至3号主变高压侧安装单位开、完工日期自2015年4月8日至2015年4月18日项目质量标准检验结果检验人（签字）电气试验检查主控项目1电缆线芯对地或对金属屏蔽层和各线芯间绝缘电阻应符合GB50150的规定2直流耐压试验及泄漏电流测量应符合GB50150的规定3交流耐压试验橡塑电缆交流耐压标准应符合GB50150的规定4相位检测两端相位一致并与电网相位相符合5交叉互联系统试验应符合GB50150的规定检查意见：主控项目共项，其中符合本标准质量要求项；一般项目共项，其中符合本标准质量要求项，与本标准有微小出入项。安装单位年月日监理工程师年月日 表14.2电缆线路单元工程安装质量验收评定表单位工程名称电气设备安装工程单元工程量214m分部工程名称高低压配电设备安装工程安装单位单元工程名称、部位6kV等级电力电缆安装工程评定日期年月日项目检验结果电缆支架安装检查主控项目一般项目电缆管加工及敷设检查主控项目一般项目35kV以下电力电缆敷设检查主控项目一般项目电气试验检查主控项目一般项目施工单位自评意见安装质量检验主控项目项，全部符合本标准的质量要求，一般项目项，与本标准有微小出入的项，所占比率为%。质量要求操作试验或试运行符合本标准的要求，操作试验或试运行出现故障，单元工程等级评定为。（签字，加盖公章）年月日监理单位意见安装质量检验主控项目项，全部符合本标准的质量要求，一般项目项，与本标准有微小出入的项，所占比率为%。质量要求操作试验或试运行符合本标准的要求，操作试验或试运行出现故障，单元工程等级评定为。（签字，加盖公章）年月日注：对重要隐蔽单元工程和关键部位单元工程的安装质量验收评定应有设计、建设等单位的代表填意见并签字。具体要求应满足SL176的规定。 表14.2.1电缆线路单元工程（部分）质量检查表编号：日期：分部工程名称高低压配电设备安装工程单元工程名称6kV等级电力电缆安装工程安装部位厂房、升压站安装单位开、完工日期自2015年4月8日至2015年4月18日项目质量标准检验结果检验人（签字）电缆支架安装检查主控项目1支架层间距离符合设计文件要求，当无设计要求时，支架层间距离符合表14.2.1-1的规定，且层间净距不小于2倍电缆外径加10mm2钢结构竖井竖井垂直偏差小于其长度的0.2%，对角线的偏差小于对角线长度的0.5%；支架横撑的水平误差小于其宽度的0.2%3接地金属电缆支架全长均接地良好一般项目1电缆支架加工1）电缆支架平直，无明显扭曲，切口无卷边、毛刺；2）支架焊接牢固，无变形，横撑间的垂直净距与设计偏差不大于5mm；3）金属电缆支架防腐符合设计文件要求2电缆支架安装1）电缆支架安装牢固；2）各支架的同层横档水平一致，高低偏差不大于5mm；3）托架、支吊架沿桥架走向左右偏差不大于10mm；4）支架与电缆沟或建筑物的坡度相同；5）电缆支架最上层及最下层至沟顶、楼板或沟底、地面的距离符合设计文件要求，设计无要求时，应符合GB50168的规定；6）支架防火符合专项设计文件要求检查意见：主控项目共项，其中符合本标准质量要求项；一般项目共项，其中符合本标准质量要求项，与本标准有微小出入项。安装单位年月日监理工程师年月日 表14.2.1-1电缆支架层间允许最小距离值单位：mm电缆类型和辐射特征支（吊）架桥架控制电缆明敷120200电力电缆明敷10kV及以下（除6~10kV交联聚乙烯绝缘外）150~2002506~10kV交联聚乙烯绝缘200~250300电缆敷于槽盒内h+80h+100注：h为槽盒外壳高度。 表14.2.2电缆线路安装单元工程（部分）质量检查表编号：日期：分部工程名称高低压配电设备安装工程单元工程名称6kV等级电力电缆安装工程安装部位厂房、升压站安装单位开、完工日期自2015年4月8日至2015年4月18日项目质量标准检验结果检验人（签字）电缆管制作及敷设一般项目1弯管制作1）管口无毛刺和尖锐棱角；金属管内表面光滑、无毛刺；外表面无穿孔、裂纹，无明显的凹凸不平及锈蚀；2）电缆管的弯曲半径与所穿电缆的弯曲半径应一致，梅根管的弯头不超过3个，直角弯头不超过2个；3）管子弯制后无裂纹或显著的凹鳖，其弯扁程度不宜大于管子外径的10%2敷设及连接1）固定牢固，并列敷设的电缆管管口高度、弯曲弧度一致，裸露的金属管防腐处理符合设计文件要求；2）电缆管连接严密牢固，出入电缆沟、竖井、隧道、建筑、盘（柜）及穿入管子时，出入口封闭，管口密封；3）敷设预埋管道过沉降缝或伸缩缝需做过缝处理；4）与电缆管敷设相关的防火符合专项设计文件要求检查意见：主控项目共项，其中符合本标准质量要求项；一般项目共项，其中符合本标准质量要求项，与本标准有微小出入项。安装单位年月日监理工程师年月日 表14.2.3电缆线路安装单元工程（部分）质量检查表编号：日期：分部工程名称高低压配电设备安装工程单元工程名称6kV等级电力电缆安装工程安装部位厂房、升压站安装单位开、完工日期自2015年4月8日至2015年4月18日项目质量标准检验结果检验人（签字）35kV以下电力电缆敷设检查主控项目1电缆敷设前检查1）电缆型号、电压、规格符合设计文件要求；2）电缆外观完好，无机械损伤；电缆封端严密2终端头和接头制作1）线芯绝缘无损伤，包绕绝缘层间无间隙和折皱；2）连接线芯用的连接管和线鼻子规格与线芯相符，压接和焊接表面光滑、清洁且连接可靠；3）直埋电缆接头盒的金属外壳及金属护套防腐符合设计文件要求；4）电缆终端头和接线成型后密封良好、无渗漏、电缆两端终端头各相相位一致；5）电缆终端头和接头的金属部件涂层完好、相色正确3电缆支持点距离全塑型电缆水平敷设时各支持点间距不大于400mm，垂直敷设时各支持点间距不大于1000mm；其他电缆水平敷设时各支持点间距不大于1500mm，固定方式符合设计文件要求4电缆最小弯曲半径应符合表14.2.3-2的规定5防火措施电缆防火设施安装符合设计文件要求一般项目1敷设路径符合设计文件要求2直埋敷设1）直埋电缆表面距离地面埋设深度不小于0.7m；2）电缆之间，电缆与其他管道、道路、建筑物等之间平行和交叉时的最小净距应符合GB50168的规定；3）电缆上、下部铺以不小于100mm厚的软土或沙层，并加盖保护板，覆盖宽度超过电缆两侧各50mm；4）直埋电缆在直线段每隔50～100m处、电缆接头处、转弯处、进入建筑物等处，有明显的方位或标桩 表14.2.3（续）35kV以下电力电缆敷设检查一般项目3管道内敷设1）钢制保护管内敷设的变流单芯电缆，三相电缆应共穿一管；2）管道内经符合设计文件要求，管内壁光滑、无毛刺；3）保护管连接处平滑、严密、高低一致；4）管道内壁无积水，无杂物堵塞。穿入管中电缆的数量符合设计文件要求，保护层无损伤4沟槽内敷设1）槽底填砂厚度为槽深的1/3；2）沟槽上盖板完整，接头够标志完整、正确；3）电缆与热力管道、热力设备之间的净距，平行时不小于1m，交叉时不小于0.5m；4）交流单芯电缆排列方式符合设计文件要求5桥梁上敷设1）悬吊架设的电缆与桥梁架构之间的净距不小于0.5m；2）在经常受到振动的桥梁上敷设的电缆，有防振措施6电缆接头布置1）并列敷设的电缆，其接头的位置宜相互错开；2）明敷电缆的接头托板托置固定牢靠；3）直埋电缆接头应有防止机械算上的保护结构外设保护盒。位于冻土层内的保护盒，盒内宜注入沥青7电缆固定1）垂直敷设或超过45°倾斜敷设的电缆在每个支架上固定牢靠；2）水平敷设的电缆，在电缆两端及转弯、电缆接头两端处固定牢靠；3）单芯电缆的固定符合设计文件要求；4）交流系统的单芯电缆或分相后的分相铅套电缆的固定夹具不构成闭合磁路8标志牌电缆线路编号、型号、规格及起迄地点字迹清晰不易脱落，规格统一、挂装牢固检查意见主控项目共项，其中符合本标准质量要求项；一般项目共项，其中符合本标准质量要求项，与本标准有微小出入项。安装单位年月日监理工程师年月日 表14.2.3-2电缆最小弯曲半径与其外径的比值范围电缆型式多芯单芯橡皮绝缘电缆无铅包、钢铠护套10D裸铅包护套15D钢铠护套20D塑料绝缘电缆无铠装15D20D有铠装12D15D注：D为电缆外径。 表14.2.4电缆线路安装单元工程（部分）质量检查表编号：日期：分部工程名称高低压配电设备安装工程单元工程名称6kV等级电力电缆安装工程安装部位厂房、升压站安装单位开、完工日期自2015年4月8日至2015年4月18日项目质量标准检验结果检验人（签字）电气试验检查主控项目1电缆线芯对地或对金属屏蔽层和各线芯间绝缘电阻应符合GB50150的规定2直流耐压试验及泄漏电流测量应符合GB50150的规定3交流耐压试验橡塑电缆交流耐压标准应符合GB50150的规定4相位检测两端相位一致并与电网相位相符合5交流互联系统试验应符合GB50150的规定橡塑电缆交流耐压试验检查额定电压U0/U（kv）试验电压时间（min）18/30及以下2.5U0（或2U0）5（或60）21/352U060检查意见：主控项目共项，其中符合本标准质量要求项；一般项目共项，其中符合本标准质量要求项，与本标准有微小出入项。安装单位年月日监理工程师年月日
