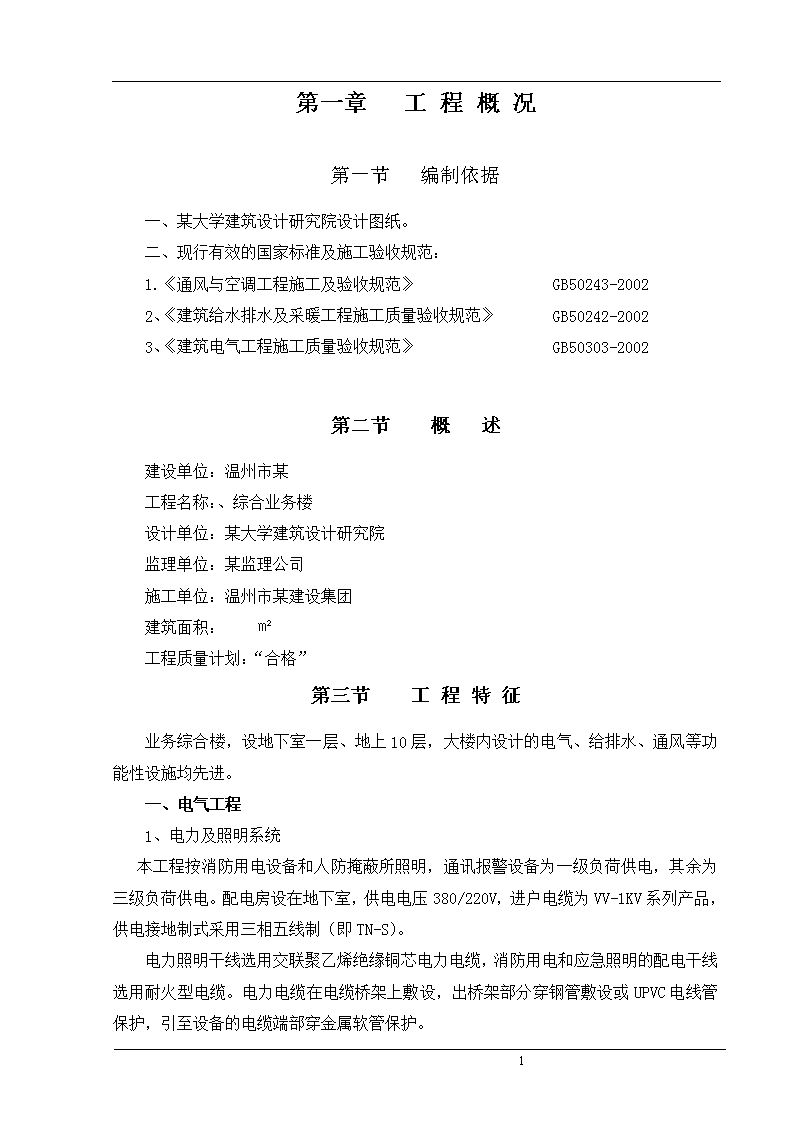

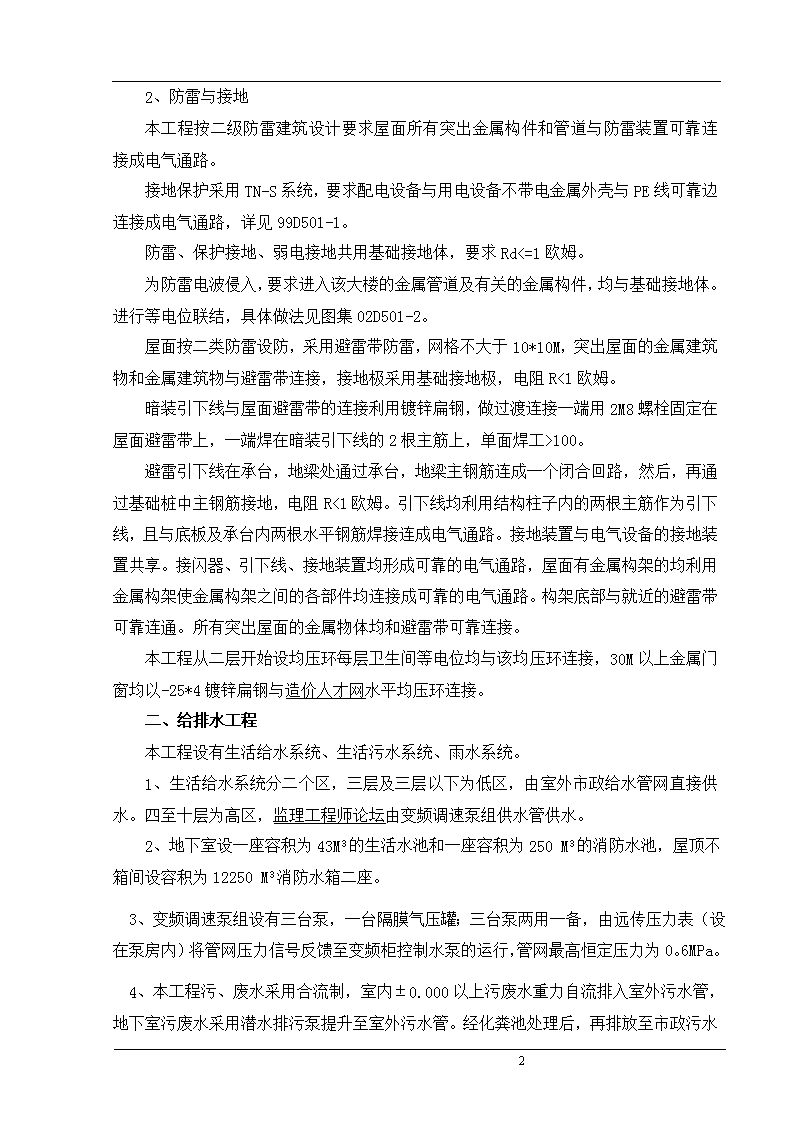

第一章工程概况第一节编制依据一、某大学建筑设计研究院设计图纸。二、现行有效的国家标准及施工验收规范：1.《通风与空调工程施工及验收规范》GB50243-20022、《建筑给水排水及采暖工程施工质量验收规范》GB50242-20023、《建筑电气工程施工质量验收规范》GB50303-2002第二节概述建设单位：温州市某工程名称：、综合业务楼设计单位：某大学建筑设计研究院监理单位：某监理公司施工单位：温州市某建设集团建筑面积：㎡工程质量计划：“合格”第三节工程特征业务综合楼，设地下室一层、地上10层，大楼内设计的电气、给排水、通风等功能性设施均先进。一、电气工程1、电力及照明系统本工程按消防用电设备和人防掩蔽所照明，通讯报警设备为一级负荷供电，其余为三级负荷供电。配电房设在地下室，供电电压380/220V，进户电缆为VV-1KV系列产品，供电接地制式采用三相五线制（即TN-S）。电力照明干线选用交联聚乙烯绝缘铜芯电力电缆，消防用电和应急照明的配电干线选用耐火型电缆。电力电缆在电缆桥架上敷设，出桥架部分穿钢管敷设或UPVC电线管保护，引至设备的电缆端部穿金属软管保护。56 2、防雷与接地本工程按二级防雷建筑设计要求屋面所有突出金属构件和管道与防雷装置可靠连接成电气通路。接地保护采用TN-S系统，要求配电设备与用电设备不带电金属外壳与PE线可靠边连接成电气通路，详见99D501-1。防雷、保护接地、弱电接地共用基础接地体，要求Rd<=1欧姆。为防雷电波侵入，要求进入该大楼的金属管道及有关的金属构件，均与基础接地体。进行等电位联结，具体做法见图集02D501-2。屋面按二类防雷设防，采用避雷带防雷，网格不大于10*10M，突出屋面的金属建筑物和金属建筑物与避雷带连接，接地极采用基础接地极，电阻R<1欧姆。暗装引下线与屋面避雷带的连接利用镀锌扁钢，做过渡连接一端用2M8螺栓固定在屋面避雷带上，一端焊在暗装引下线的2根主筋上，单面焊工>100。避雷引下线在承台，地梁处通过承台，地梁主钢筋连成一个闭合回路，然后，再通过基础桩中主钢筋接地，电阻R<1欧姆。引下线均利用结构柱子内的两根主筋作为引下线，且与底板及承台内两根水平钢筋焊接连成电气通路。接地装置与电气设备的接地装置共享。接闪器、引下线、接地装置均形成可靠的电气通路，屋面有金属构架的均利用金属构架使金属构架之间的各部件均连接成可靠的电气通路。构架底部与就近的避雷带可靠连通。所有突出屋面的金属物体均和避雷带可靠连接。本工程从二层开始设均压环每层卫生间等电位均与该均压环连接，30M以上金属门窗均以-25*4镀锌扁钢与造价人才网水平均压环连接。二、给排水工程本工程设有生活给水系统、生活污水系统、雨水系统。1、生活给水系统分二个区，三层及三层以下为低区，由室外市政给水管网直接供水。四至十层为高区，监理工程师论坛由变频调速泵组供水管供水。2、地下室设一座容积为43M3的生活水池和一座容积为250M3的消防水池，屋顶不箱间设容积为12250M3消防水箱二座。3、变频调速泵组设有三台泵，一台隔膜气压罐；三台泵两用一备，由远传压力表（设在泵房内）将管网压力信号反馈至变频柜控制水泵的运行，管网最高恒定压力为0。6MPa。4、本工程污、废水采用合流制，室内±0.000以上污废水重力自流排入室外污水管，地下室污废水采用潜水排污泵提升至室外污水管。经化粪池处理后，再排放至市政污水56 管。5、公共卫生间设环形通气管及专用通气管，每隔二层设结合通气管与污水立管相连。6、屋面雨水采用87型号雨水斗，十层屋面和三层屋面雨水均采用内排水系统，屋面雨水经雨水斗和室内雨水管排至室外雨水井，室外地面雨水经雨水口，由室外的雨水管汇集后，排至市政雨水管。三、通风工程防排烟与通风合用一个系统，排烟时自动（或手动）双双速高温排烟风机高速档，在排烟风机进风口设在280℃时自动关闭的排烟防火阀，排烟时补气采用车库进出口坡道补风，通风时手动双速高温排烟风机低速档。防烟楼梯间和前室采用自然通风防排烟，当不具有自然排烟条件时采用机械正压送风防烟。前室采用正压送风防烟，着火时手动或消防控制中心自动开启着火层及上下各一层的多叶送风口，并联动开启正压送风机。56 第二章施工总体部署第一节工程目标质量目标：确保工程质量达到合格等级标准。工程目标：确保合同工期，并确保在土建总工期内完成合同内的所有施工工作量。现场文明施工目标：配合土建共同创建“标化”文明施工现场标准。第二节施工总设想一、施工总流程设想1、施工总流程编排原则（1）控制主线，突出重点，以土建施工进度为主线，以结构进度为重点。先配合土建结构中安装需埋设的管线、盒、套管和预留孔洞等工作，待主体结构结顶后转入管道支架的制作安装及管线的下料、组对、安装、试压、灌水、测试、隐蔽工程验收等工作。同时通过加大人员、材料、机械设备的投入来确保安装工程总进度。（2）重点、合理划分施工段，实行专业安装人员施工责任承包检查验收制度。采用平行、立体交叉施工。待主体结构中间验收后在进行管道、桥架、风管的安装，以便不影响工程进入粗装饰施工的正常进行，实行与土建、装饰立体交叉的施工目的。2、施工流程图施工准备施工图会审材料预算施工组织审定结构配合预埋材料进场验收工程责任承包管道、桥架、支架安装风管制作安装设备安装就位系统试运行管道试压、灌水试验与设备连接系统清洗竣工验收导线、电缆敷设绝缘、接地电阻测试二、工程项目组织设想56 1、工程项目部为保证工程的质量本公司拟加强专业化的管理工作，特派如下两位专人员充实项目部管理。驻现场项目的工程技术、管理人员姓名本工程岗位年龄性别学历现任职务或职称证书编号吕坤主要负责34男大专助理工程师2002-213吕忠施工员28男中专施工员3303501305000122、服从总包管理设备安装工程项目管理是一个系统工程，它涉及土建、业主、设计、监理、专业分包单位以及材料供应、周边环境、气候条件等各个方面。设备安装施工将按土建工序的进度来进行，反之，设备安装配合的优劣和步骤将会影响施工的总进度。因而需要总包单位负责组织项目各方定期、不定期召开协调会，检查总结项目前一段时间工程质量、进度、安全等完成情况，及时解决协调施工过程中碰到的困难和存在的问题；确定下一个阶段的各单位的工作内容和工作协调关系，在业主、监理的监督下，配合土建工作，确保整个工程施工能够按计划顺利进行。第三节施工准备一、前期的配合根据土建进度需要，我们立即组织有关人员进驻施工现场，投入前期工程的准备和配合工作。及时做好临时设施的接收和材料堆放的规划、调整工作。二、技术准备1、进场后熟悉设计图纸，在充分了解设计意图的情况下，进行施工图自审和施工图会审工作。2、将质量目标按要求进行分解，确定安装工程的质量目标，做好安装工程施工方案的审核工作，并做好进场施工操作人员的质量、安全和文明施工的教育及技术交底的准备。3、做好施工预算的计算工作，以便按施工进度要求进行材料的进场准备。三、材料准备根据施工方案和施工预算的要求做好材料的准备进场工作，同时按施工进度计划的56 要求，落实材料供应商，提供材料的数量、规格以及编制材料的进场计划。四、机械设备的准备根据施工机械设备进场计划要求，落实机械设备的数量和规格，对所有进场的机械设备进行检查、调试，制定机械设备进场的详细计划，并做好进场后机械设备的维护保养工作措施，确保机械设备在施工现场能正常运行。五、其它准备针对工程特点，进场后主动与建设方、监理方联系，倾听他们对工程的总体管理要求和建议，并将他们的要求和建议结合工程特点进行综合考虑，制定针对性的施工防范措施，并在工作中加以落实，确保工程顺利进行。第三章施工现场56 第一节施工现场的组织设置一、现场施工组织结构框图：质监站监理相关部门业主设计院项目经理项目技术负责人安全员质量员施工员预算员材料员电气施工班管道施工班通风施工班二、安装项目部设有专业施工员专业施工员负责劳动力组织、工程进度计划的编制和管理、材料机械设备的计划进场、工程技术、安全生产、质量管理等相关工作。三、项目部运作机构职能划分根据项目部分工，建立项目部管理人员专人负责制，并通过专人负责逐级下延，直至生产班组。项目管理通过施工员、质量员、安全员、材料员、预算员直接管理生产班组的材料、质量、安全、文明生产。第二节施工进度及工期的保证措施为了确保工程质量以及施工进度的实施，我们根据多年的管理经验，总结了如下些对工期及质量产生影响的因素，以及采取的一些对策。1、工期影响因素分析：（如图）工程管理1、目标明确2、职责分明3、施工准备4、进度控制5、现场管理6、调度平衡7、物资供应8、机具配备施工队伍1、责任心2、工时利用3、劳动技能4、协作配合企业内容企业内容1、甲供材料及时性2、设备供货情况3、设计出图时间及变更4、相关施工单位工程进度5、气候影响6、资金到位情况影响工期因素56 2、为在保证质量的前提下如期完成施工任务，本公司对本项目人力、物力、财务等方面优先保证工程的需要，在公司范围内统一调度，确保该工程在合同工期内保质量的完成。3、教育项目部的全体施工人员使他们认识到工程质量的重要性，从而能使我们把一个优质优量的建筑工程交付业主使用，同时以各种方式。充分调动职工的积极性和主人翁责任感。4、本项目推行以工程项目为对象，以核算为依据，以项目经理负责制为基础，以合同工期、工程质量、工程成本、安全生产为目标的工程项目管理，项目经理与公司签订责任书。公司对该项目的工期、质量与项目经理利益挂钩，奖惩分明。5、要实现土建、安装施工单位把建筑产品最终交付使用这一共同目标，项目部根据土建的合同工期，向建设单位和土建提供进度计划表，随着工程进度，安装施工部位实施进度情况应及时向总包、建设方提供月施工计划，以保证工程总进度。6、把工期由标控网络控制节点分解到专业施工队的班组，并把进度与班组奖金挂起钩来，实行部位包干，克服奖金分配的平均主义倾向，充分调动职工的积极性。7、充分的施工准备是保证施工顺利进行的前提，包括技术、组织的准备，物资及设备机具的准备，作业条件的准备等。（1）施工前各专业施工人员熟悉施工图，掌握生产工艺流程、设计要求、规范要求、质量要求、工期要求，编好本专业作业指导书。（2）技术部门组织施工图自审和会审工作，向施工员作技术交底工作。56 （3）施工员应按施工图编制材料预算和材料供应计划。（4）项目技术负责人应主动与土建配合规划总平面布置，设计材料堆放场、工具间、办公室。（5）材料员应按材料供应计划及时组织材料、半成品、施工机械设施、工具进场。8、专业技术负责人组织施工员和施工班组负责人熟悉施工图，领会设计意图，明确质量要求，并根据以往的施工实践经验，认真仔细地核对施工图中各专业工种之间、土建安装之间的无矛盾和差错。作出施工图自审记录后送交建设方。参加建设方主持的施工图会审工作，并形成施工图会议纪要。9、施工前，由项目技术负责人组织相关人员逐级进行技术交底，并做好书面交底记录。对施工组织设计，特别是施工工艺、质量标准、技术安全措施，对新技术、新材料和新的施工方法以及图纸会审中突出的问题及其解决办法向全体施工人员交底，避免不必要的返工而延误工期。10、管理人员应高度重视现场管理，保证连续、均衡的施工，严格按施工图，按施工规范要求施工，对现场的人、机、料、法、环进行合理有效的调度，充分利用时间、空间。建立文明施工程序，坚持工序交接制度。11、形成以专业技术负责人为主的计划安排中心（1）特殊工种的调动和劳动力的安排。（2）监督检查施工网络计划和合同的执行情况，掌握和控制施工进度，及进进行人力、物力的平衡调度，保证施工按进度计划完成。（3）及时协调与安装工程相关的各个部门的关系，协调与土建、二次装修之间的工作。（4）监督安装工程的质量和安全生产，坚持每周一次的项目质量安全例会，避免返工，耽误工期。（5）及时检查后续工序的准备情况，按计划进行工序之间的交接。（6）及时准确地传递公司对施工方面的各项决定，发布生产计划安排，每月组织一次项目生产计划会议，总结上个月的生产计划完成情况，落实当月的生产任务安排计划。（7）及时了解天气预报，发现灾害天气及时通知，做好相应的预防工作。12、提高施工机械化水平。本项目将配备相应的机械设备，减少手工操作，提高施工质量和速度。13、坚持按施工工序施工，本着先室内后室外的原则，在符合施工工艺前提下，工56 序合理穿插施工以缩短工期。14、材料、设备的供货状况，设计变更以及土建进度和气候等方面，是制约工期的重要因素，根据以往施工经验，上述诸多因素由于多方面的原因，都不同程度地给顺利施工带来影响，必须认真对待，具体措施如下：（1）所有施工管理人员要深入实际、调查研究，对工程进展能作准确预见，对可能发生的问题要有预防措施，争取主动。工作要有系统性和计划性，抓住关键所在，对即将使用的设备、材料以及其它方面，提前提出计划交材料设备供应部门，落到实处。（2）专业负责人及时了解供货情况，材料缺口由公司材料设备供应部门负责帮助解决。项目应主动为材料设备供应部门提供材料设备进场的计划信息，遇到总计划的调整和更改后，更应将此信息反馈给材料设备供应部门，希望他们及时作相应的调整。对材料设备的供应进行动态管理。第三节施工现场管理根据上述项目部的组织结构，我们将派强有力的施工队伍进驻现场，并落实现场人员对施工现场的管理职责。一、专业负责人职责1、主持编制项目管理方案，确定项目管理的目标与方针。2、确定项目管理人员配备，制定规章制度，明确有关人员的职责。3、负责项目资料管理，对项目的资料进行全过程管理，其主要包括隐蔽工程验收资料、质保资料、材料的检验以及新规范制度的贯彻执行。4、组织有关人员对设备开箱质量进行验收、认可，对不合格的材料和设备坚决退货。5、及时组织技术人员解决工程施工中出现的技术问题。组织安全管理人员监督整个工程项目的施工安全，保证施工安全与工程质量达到预定目标。6、与业主、监理、总包保持经常接触，解决随时出现的各种问题，替业主、监理、总包排忧解难，确保业主利益。7、主持项目控制会议、及时解决安装施工过程中出现的问题，及时将总协调的指令落实到项目的日常管理工作中去。8、积极处理好与项目有联系的相关部门的关系。二、施工员1、各专业施工员各自负责本专业内的施工协调管理。56 2、将项目的安装工种科学合理地统一协调管理。3、确保项目的安装工程按施工质量体系文件的规定和要求进行实施。4、保证项目安装工程的进度管理，使之与土建进度施工结合穿插。5、确保项目安装工程的安全、文明生产。四、材料员1、按质量要求和施工方案规定，提供合格的材料与设备。2、强化原材料、半成品质量管理，提高机具设备的完好率及使用率，杜绝机具设备带病运行。3、严格控制无质保文件和不符合技术规范指标的材料投入施工，对不合格材料一律拒绝进入施工现场。4、实施工程现场管理标准化，对材料、设备的堆放安置作出科学合理的安排，使操作现场的工作环境不影响工程施工质量。四、质量安全员1、按质量文件与合同要求，实施全过程的质量控制和检查、监督工作。2、负责对分项工程及最终产品的检验，并参与最终产品的质量评定工作，独立行使施工过程中的质量监督权力。3、负责项目的安全生产和施工现场的安全工作。4、负责各项质量记录资料的填制、收集、立卷工作。5、对施工全过程进行质量控制，对不合格产品不予放行，待其进行整改合格后再进行检查验收。6、负责施工过程中的预防措施的制定和监督执行情况，确保工程施工质量和安全生产在事前控制，事中检查、调整，事后总结提高的质量控制下有序进行。五、预算员1、具体实施项目的合同管理。2、编制项目预决算，并进行工程款的收取与支付。3、做好项目成本控制，合理组织资金周转。4、做好成本分析计算，为项目经理提供决策依据。5、组织进行经济类台帐报表的记载、分析与上报工作。六、资料员1、在技术负责人指导下，建立项目有效文件一览表，参与文件和资料的控制，质量记录控制，统计技术的具体管理工作，并参与相关各要素的具体资料统计。56 2、负责收集项目各类资料，做好质量安全的资料统计，负责统计报表台帐管理及文件承办。3、接收并保管工程技术资料、质量评定资料、工程技术联系单、产品合格证、质保书及其它文件、报表、记录。4、向有关部门提供月、季、年质量、安全、生产等情况的统计数据及有关质量安全活动的统计报表、资料。5、定期把各类资料及统计报表上报公司归档。6、加强业务培训，努力提高自身业务和技术素质。7、在竣工前一星期，整理、完成全套的竣工资料，送公司归档。第四节安装工程进度计划与劳动动态分布根据合同工期，按照土建进度计划，设备和材料的到货时间而编制安装工程进度表，在进度表的基础上编制施工过程中的劳动力动态表，以掌握工期和劳动力调配及材料的供应工作。一、安装工程进度表（附表1）二、劳动力动态表（附表2）第四章工程质量控制56 第一节质量目标本工程质量目标：本工程实行优化目标管理，确保工程质量达到合格等级标准。配合土建做好一切安装工作。第二节质量体系一、为实现质量方针和目标，确保本工程质量目标的实现，使质量管理各项活动规范化、标准化、程序化，建立并保持有效运行的质量体系，提高企业的质量保证能力。二、质量体系文件包括质量手册、质量计划、作业指导书、相关的技术文件和法令、法规。为保证具有满足工程质量及合同要求的能力应做好以下工作：1、编制施工组织设计（质量计划）；2、确定和配备必要的控制手段、工艺方法、设备（包括检验、测量和试验设备）、工艺设备、物资和人才等，以达到规定的质量要求：3、研究新的测量方法、改进控制手段和检测技术；4、采用新技术、新工艺编制技术性和管理性文件；5、明确规定各种验收标准；6、确定和准备质量记录。项目经理项目技术负责人安全员各施工班组成员各施工材料员核算员施工员质检员专业技术负责人、质量保证体系图第三节施工过程控制一、施工过程控制流程图56 机具控制材料控制质量控制安装施工过程最终检验和试验施工准备试验设备控制质量技术文件控制过程质量监控与验证自检专检隐蔽工程验收交接检分部、分项质量评定物资过程前准备备质量技术文件质量计划人员机具、检验测量及试验设备二、为便于有效的控制施工过程的质量，根据安装工程施工的性质和特点，将施工过程划分为：一般过程、关键过程、特殊过程。1、一般过程的控制（1）一般过程指操作工艺简单的过程，其分项过程包括一般设备和管道、通风、电气的安装工程及防腐保温工程等。（2）一般过程受控的条件：按计划配备合格的人员、满足施工要求的机械设备、检定合格的计量器具和试验设备、验证合格的材料、有效的施工文件，合适的操作环境。（3）此类过程的施工由工程项目施工技术人员提供必要的施工文件，进行详细的书面交底；作业人员按图纸、规范、标准的要求进行操作。在过程操作及质量控制中，56 作业人员要坚持开展“三工序”活动，即“检查上道工序、保证本道工序、服务下道工序”，使过程始终处于控制状态。（4）过程试验由施工技术人员按《检验和试验程序》组织进行。班组设兼职质检员，负责班组质量自检和自检资料的积累、管理工作。班组的每个操作者对自己的工程质量随时进行自检。（5）工序交接坚持互检，合格后才能进行下道工序的施工。专检由质检员负责，质检员根据施工现场的施工进度做好工序跟踪控制的专职检查并及时做好记录。对查出的质量问题填写“整改通知单”，通知有关人员限期整改。（6）隐蔽工程检查是在班组自检的基础上，由施工技术人员填写隐蔽工程检查记录，通知质检部门和建设单位代表和监理单位共同检查并签字认可后，方可隐蔽。（7）不同专业工种之间的过程交接由项目部技术负责人员组织质检员、相关施工技术员及有关人员参加，进行检查验收，交付方出具中间交接资料，接收方检查认可后，办理中间交接手续。土建与安装工程的交接由工程项目经理部组织双方相关人员进行中间交接验收并办理中间交接手续。（8）工程质量验评a、分项工程完成后，由施工员进行分项工程质量预检并填写分项分部检验批验收记录，由项目技术人员及各有关单位，综合认定工程质量的优劣。b、单位工程由公司总工程师组织质检部门、技术部门、项目经理部技术负责人进行预检，合格后，由质检部门评定质量等级。单位工程完工后的检验工作要邀请建设单位和监理单位人员参加。2、关键过程控制（1）关键过程指对本工程起决定作用的过程，包括关键的设备调试等。（2）关键过程的文件控制按《文件和资料控制程序》执行。在分项工程施工时，除向作业人员提供施工图纸、规范和标准等技术文件外，还需专门的工艺文件或作业指导书，明确施工方法、程序、检测手段、需用的设备和器具，以保证过程质量满足规定要求。工艺文件工作业指导书，由项目经理和技术负责人负责组织编制或收集整理，施工技术人员向作业人员进行地书面交底，在施工过程中需指导、监督文件的执行。（3）施工过程中由项目经理指定专人负责施工机械设备管理，并组织维护和保养，以保持过程能力。（4）施工技术人员根据施工过程对环境条件的要求，如设备解体安装的防水、防尘，仪表的调校等工程对环境温度的要求提出具体措施，经项目经理部负责人批准，由56 施工技术员组织实施，质检员监督检查，以对环境的控制来满足施工过程的要求。（5）关键过程施工具备的条件：试验、监控和验证与一般过程控制相同。3、特殊过程控制（1）特殊过程即过程的结果不能通过其后的检验和试验完全验证的过程。根据本工程施工现状，焊接为特殊过程。（2）作业前，项目经理部技术负责人组织专业技术人员和质检员对作业人员资格、工艺措施、设备状况等进行认可，并做好记录。质检部门要核定从事特殊项目操作人员的上岗证是否有效，且所从事的操作内容是否相符，禁止无证上岗和超范围上岗操作。（3）其它要求按关键过程控制的条款执行。三、不合格产品的控制及纠正和预防措施1、为控制不合格产品必须严格执行《不合格产品控制程序》，程序中明确规定了不合格品的标识、记录、评价、隔离和处理，并由质检部门监督执行，以防止不合格品转入下道工序，给工程整体带来隐患。2、对于不合格品的标识、记录和隔离由项目经理部和有关职能部门去完成，以防止在做出适当处理前继续作用。3、不合格品的评审和处理按《不合格品的控制程序》办理，根据不合格品造成的原因、责任、性质和后果的不同，分别由项目技术负责人或总工程师组织技术，工程、质量和物质等相关部门和人员参加，评审结论报上级或建设单位备案或审批。4、不合格品的处理方法主要有：（1）由于材料、部件和设备造成的，采用近修或调换的办法进行处理。（2）属于施工质量造成的采用返工或拆除重做的办法进行处理。5、不合格品的纠正和预防措施按《纠正和预防措施控制程序》执行。对建设单位、监理、设计、质监部门或政府有关部门提出的质量问题，要及时进行处理。（1）对施工过程中检查出现的问题或不合格报告，按“三不放过”的原则处理，并做好记录。（2）项目技术负责人员组织有关人员查明不合格品产生的原因，判定不合格的严重程度，制定纠正措施。各专业技术人员负责组织实施，并记录纠正结果，质量检查员跟踪检查，检证实效。（3）预防措施由工程项目经理部等相关部门和人员共同制订，并报一上级技术负责人批准，由公司工程会同项目经理部组织实施。6、在制订预防措施时，要定期征求建设单位及监理的意见，召开质量分析会，及56 时收集合理化建议等信息，以发现并消除影响工程质量的潜在原因。7、质量监督部门要及时检查预防措施的实施情况并评价、记录实施效果。四、检验和试验1、检验和试验按《检验和试验程序》执行，其中包括进货检验和试验、过程检验和试验、最终检验和试验。2、进货检验和试验由项目经理部和物质部门负责，必须对进行现场的原材料、设备进行检验和试验，保证不合格的原材料和设备不投入使用。3、过程检验和试验须由项目技术负责人负责，项目经理部在组织施工时应设置检验控制点并执行“自检、专检、交接检”制度。4、最终检验和试验在上述两个检验和试验基础上进行，由项目经理部组织自检、自评；项目技术负责人组织预验收；最后由建设单位、监理单位和质监站组织验收，合格后方可办理交工验收手续。五、初步验收、单机试运行、系统试运行。1、初步验收在所有工程完成后由建设单位组织监理单位、承包方、设计单位和质检部门对完成的工程进行检验，承包方提供初检测试所需的设备、仪表、材料、工具、人员和其它方面的服务。2、单机试运行和系统试运行要结合本工程的特点进行。当初步验收中发现的问题和缺陷已被修正，方可进行试运行。3、运行检测由承包方在监理单位和建设单位操作人员协助下进行，以证实其是否已全部达到设计要求。对于现场所需的仪表和仪器，要有法定测试机构的标定。确保所使用的器具在有效期内。4、承包人按相关专业的有关规定进行竣工资料的整理，并绘制竣工图纸，上交建设单位和监理单位。5、全部工程的竣工验收由建设单位主持，工程竣工交验后由质量监督部门进行工程竣工等级核定，并签发《工程质量竣工核定证书》。第四节保证材料质量的主要措施一、严把材料采购关，坚持货比三家，首先是产品质量的选择，首选信誉较好的名牌产品或设计单位指定的产品以及建设或监理单位认可的产品。二、严把材料进场验收关，主要手段是外观检查、检查合格和质量检验报告。56 三、进场材料不能有破损、变形和霉变等现象，并必须合格证件齐全，生产厂家要有生产许可证和产品检验合格证书。四、材料的运输、搬运、入库、保管要有严格的责任制，每道工序均有交接制度。材料入库后要实行标化和分类管理，采取防止变形、防止受潮的措施。材料出库要检验和办理相关的领用手续。五、材料出库后，在施工地点要妥善保管，存放地点要安全可靠，不能有积水，不能长期受日晒和雨淋。批量大的材料露天集中堆放，其堆放地点四周要加围栏，要采用临时防雨措施。六、材料使用前要进行严格检查和清扫，包括外形检查，附着物的清徐等。第五章施工安全技术措施第一节安全管理职责及制度56 一、管理职责项目经理技术负责人施工员安全员直接监督检查责任各专业施工班组各专业班组长对本组人员在生产中安全健康负责全面负责全面技术负责直接领导责任对本专业施工队员安全直接责任2、安全教育制度图所的人员特殊作业人员持上岗专业安全员考核新工人入场安全制度安全知识不合格合格班组教育项目教育每日一次、结合安全生产会议培训上岗合格后上岗本工种的安全技术教育安全制度教育安全意识教育法规、条例、规章三保及自身防护预防为主安全知识安全知识教育56 3、安全检查制度项目公司专职安全员每周检查每星期安全教育每月定期检查各种规章制度执行情况安全保护措施安全措施执行情况安全隐患违章指挥违章作业班组人员防护用品完好及正确使用情况作业环境是否安全机械设备保险装置是否完好安全措施是否落实整改对策方法整改责任人整改期限情况危急停工整改后复工4、安全交底制度项目部全体人员专业施工人员班组全体人员施工组织设计安全措施交底工程特点安全注意事项安全防护设施作业内容环境特点交流机具的安全使用和材料的堆放要求具体操作的安全要求个人防护用品的安全使用要开工前分项分部工程开工前分项工程开工前5、安全活动制度图装饰阶段的箱、盒设备安装工程项目部班组每晚一小时紧急情况台风季节施工冬雨季施工结构预埋管线盒、接地线焊接学习国家和上级部门安全生产文件针对施工中的不安全因素提出改进意见小结当天班组安全检查生产情况管道、桥架、风管安装学习安全生产先进事例及事故教训安全生产会议学习有关部门安全生产文件班组长管理人员安全生产先进表彰及事故处理确定各项措施执行人研究对策第二节安全防护一、严格执行班前安全会制度，认真执行书面安全交底的规定，针对作业条件进行准确的安全技术交底，并履行交底人和被交底人的签字手续。二、对参加的施工作业人员（包括临时工，必须先进行三级安全教育，经考试合格后，方准进场作业。）三、进行施工现场，必须严格执行“六大纪律”和“十项措施”，正确使用安全帽等个人防护用品。四、在两米（含两米）以上的高处作业，必须使用安全喧或搭设防护严密的操作平台。严禁向上、向下抛扔工具、材料等各种对象，禁止两人或两人以上在同一梯子上作业。五、特殊作业人员必须持证上岗，严禁无证操作。六、进行吊装作业，应设专职起重指挥，作业地点必须设置警戒区和警示牌。七、施工现场必须悬挂醒目的安全标语和警示牌。56 八、大型建筑工程土建、安全施工配合密切，交叉作业多、孔洞多、井道口多、楼梯口多、危险性大，施工过程中要按规定进行防护，交叉作业要统一指挥，合理协调，确保安全。第三节施工现场临时用电一、工现场临时用电，必须执行《施工现场临时用电安全技术规范》，必须装设安全型配电箱。二、各种电动机械设备，必须有可靠的安全接地、接零，传动部分必须有防护罩。三、手持电动工具，必须装设触（漏）电保护器。四、夜间施工，必须有足够的照明，沟、槽、坑、洞及危险处应设红灯示警，防止人员伤亡。五、照明灯具要悬挂在干燥、安全可靠处，严禁随意设置。六、临时用电行灯，要使用安全电压。第四节冬雨施工一、雨季施工，露天作业要搭设雨棚。二、遇有雨、雪、霜、冰冻等天气，作业前需将水、雪、霜、冰及时清除干净，并采取可靠的措施。三、遇有五级以上（含五级）大风时，禁止吊装作业。四、施工现场注意防火、防爆、存放易燃、易爆物品的设施内及附近区域，严禁烤火和使用电炉。第五节现场防火措施一、建立动火审批制度，动火前由动火责任人填写动火申请报告。详细说明动火地点、动火时间和所采取的措施，经项目经理同意后，报监理单位和总包单位审批并签发动火证后，方可动火。二、在临时设施和比较危险的施工地点配备足够的消防器材，如消火栓、灭火器、水箱和砂石等。三、施工动火地点配备专职动火监护人员一名，并配备必要的防火器材。四、在外脚手架上动火作业，在动火前必须在脚手架上垫上铁皮，做好防范隔离措施，并有专人做好监护。五、在管弄内动火作业时，应做好下层管弄口的隔断防范工作，防止火星溅入下面楼面或管弄下的易燃物上。56 六、施工现场不准焚烧废旧材料和建筑垃圾。气割作业场所必须清除易燃易爆物品，氧气、乙炔瓶应保持足够的安全距离。七、喷刷油漆，浇注沥青等作业禁止吸烟和使用明火，现场用的油漆用后要密封，塑料管粘接施工时不准任何施工人员带火种进仓库取料，操作现场应通风良好。八、工程进入装饰施工阶段时，全体施工操作人员进入装饰施工范围内严禁吸烟，如有明火作业时，除办理动火证外，还要有有效的防火措施和专门人员监督施工，确保安全生产。第六节安全管理一、各级施工管理人员，对施工现场的安全生产负指导管理责任，必须认真执行《国家建筑业安全生产品工作条例》和公司“安全和平奖惩条例”。二、教育职工不违章作业，积极组织人员对施工中的隐患进行整改。对新工人（包括临时工）进场作业，实施三级安全教育制度。第七节施工期间突发事件的防范和救护措施一、在雨季和台风季节，要做好防洪抗灾准备：如准备排水设备、临时设施的加固、仓库重点防范和暂停露天大件吊装设备的安全防护加固等。二、在施工期间认真做好防火和安全用电管理工作，所采用的措施已在其它章节中涉及。如果发生火灾，要组织人员积极扑救，并及时报警以减少损失。平时要对职工进行防火知识的教育，做到遇事不慌，扑救有力。现场配备专职用电管理员和维修电工，建立安全用电制度，定期检查施工用电设备及漏电保护装置的完好程度，加强职工的安全用电教育。三、现场如发生安全事故，首先是抢救伤员，然后保护好现场，事后要做到“四不放过”，一定要查清原因，吸取教训，进一步采取防范措施。56 第六章文明施工与环境保护措施一、文明施工是施工企业精神文明建设的重要内容，是加快工程进度、提高工程质量、保证安全施工的重要措施，也是确保双标化文明施工工地的关键。所以，必须贯穿于本工程的全过程。二、要按施工程序组织施工，主要做到以下几点：1、严格按设计、规范、规程、标准、施工方案、施工作业指导书组织施工。2、做好施工工序的搭接工作，工序交接要组织检查并办理工序交接手续。3、多任务种交叉作业，要以有利施工为原则，组织综合平衡，做到交叉有序、忙而不乱。三、因施工需要，要清除障阻物、开沟、破路、停电、停水时，必须办理申请批准手续，工程完工后要及时恢复原貌。四、施工现场要做到场地平整，道路畅通，排水良好，材料设备堆放整齐，工完料清场地净：156 、材料、设备堆放和存放，要按总图布置并加以区域围护，做到整齐有序，避免二次搬运。2、施工时机具的摆放不占用道路，并要定期检查、维护和保养，保证机械性能完好。3、每年雨季之前做好施工场地临时雨水排水工程。4、施工现场和临时设施区按各专业班组划分区域管理责任区，经常进行清扫和保洁工作。5、施工中废材料要及时收回，施工垃圾要及时清理，集中堆放外运。6、单位工程完工后，场地范围内的临时设施和施工机具要及时拆除和回收。五、做好环境保护工作，采取措施防范噪声、弧光等对人体和环境所造成的损害。其采取的主要措施是：1、提高工程施工的机械化程度，尽量扩大施工预制比例。大批预制工作在集中加工棚中进行，施工地点不能避免的噪声采用调整工作时间的办法加以处理，如对施工期进行合理安排，避开周围居民。2、对电焊弧光的防范。除扩大预制场地及预制化程度之外，施工地点的焊接采用围护结构阻挡弧光，以减少对环境的人身的伤害范围或程度。六、对建筑产品采取保护措施1、对进场人员进行爱护自己和他人劳动成果的教育。2、采取必要的封闭措施，如安装临时封闭门，在装修前先装门加锁等。3、易碎、易损产品，尽量按计划进场、准时安装，以确保产吕完好及良好的施工环境。4、对易碎、易损产品安装后采用加罩保护措施，防止施工过程中被损伤。5、对进口设备在运输过程中要增强安全保护意识，对包装单位的设备要采取加固措施；并在储备过程中做好防火防盗等工作，办理有关保险；在进入现场安装前，要加强巡视和保护。七、在施工过程中作业队有专人负责文明施工工作，各专业负责人负责本施工范围之内的文明施工，服从项目经理部的文明施工日常管理工作，听从指挥，施工班组和作业人员对自己操作范围之内的文明施工负直接责任。56 第七章安装工程质量通病的预防措施一、管道工程质量通病的防治1、管道支架结构不合理，制作不规范，安装位置不妥。预防措施：（1）支架的结构形式应根据所承压的管道根数多少，管径大小的实际情况来确定支架的用材规格，确定支架的结构形式。（2）架制作时，下料、钻孔均不得用气割、气烧；支架应除锈后刷红丹一遍，面漆二遍防腐后才能进行支架安装工作。管支架焊缝宽度除设计者以外，均不得小于4毫米，应全长满焊。（3）成排支架应排列整齐，布置合理，埋设平整牢固，与管道接触应，紧密，固定应牢固。（4）支架设置除满足施工规范规定要求外，还应在穿墙、梁、板处，上返的水平弯道下或下返的水平弯管下加设支架。（5）管道井内的竖管安装，应认真做好立管下的管座（墩），如设计无要求时，应做好大于DN10056 管径以上的立管固定支架工作（尤其是对木势块支架固定的立管）可以在隔开二至三层处设置一个承重固定支架。（6）雨水管在直弯排水口上方150厘米处应设置固定支架。（7）层面管道设置支架时应考虑屋面的防水层的质量要求，可在浇捣屋面时，安装预埋件，以避免以后施工破坏防水层，造成屋面的漏水现场出现。2、管道螺纹接口渗漏预防措施：（1）螺纹加工时应严格按标准进行。要求螺纹光滑、无毛刺、不断丝、不乱扣等。（2）管螺纹加工后，配件可用手拧入2-3扣，再紧就需用管钳子继续上紧，最后螺纹露出管配件外1-2扣。在进行管螺纹安装时，选用的管钳子要合适，按施工规范要求进行。如用大规格的管钳子上小口径的管件，会因用力过大造成管件损坏，反之，用小管钳子上大口径的管件，会因用力不够而使管件与管子不紧密而造成漏水。安装配件时，不仅要求安装紧密，还需考虑配件的位置和方向，不允许拧过头而用倒拧的方法进行找正，这样易造成渗漏。（3）管螺纹与管件连接时，应根据管道输送的介质及温度需要而采用各种相应的填料，以达到连接严密。常用的填料有麻丝、厚白漆、石墨、黄粉、聚四氟乙烯薄膜等。安装时要根据要求正确选用。（4）管道安装完毕，要严格按照施工规范要求进行管道严密性试验或强度试验，认真检查管道及连接处有无裂缝、砂眼等缺陷，接头处有无渗漏水。（5）地下管道覆土回填时，管道周围的覆土要用细颗粒泥土用手工分层夯实，避免管道局部受力过大而造成丝口处断裂。3、铜管焊接接口渗漏预防措施：（1）焊接前，必须对管子端头和管件待焊面进行加工和清除污物。铜管施行钎焊时，应根据铜管的材料结构特性，要先进行预热，正确使用焊具和焊料。钎焊接头采用搭接时，搭接的长度为管壁的6-8倍，管子的公称直径小于25mm时，搭接长度为1.2D～1.5D。焊后的管件，必须在8小时内进行清洗，除去残留的熔剂和熔渣。4、管道法兰接口渗漏预防措施：（156 ）在安装法兰时首先要注意平眼（螺栓孔平行），无论是几孔的法兰，安装在水平管道上的最上面的两个孔必须呈水平状；安装在垂直管道上靠近墙的两个孔的连线必须与墙平行；其次要注意法兰对平找正，即两片法兰的对接面要互相平行，两片法兰的每个孔眼都要对正。若出现不对平找正，使法兰面倾斜，不但影响外形美观，而且会使垫片受力不均造成泄漏。找平法兰，可用法兰尺来检查。在管道与法兰焊接前，将法兰尺一端紧靠管外壁，另一端紧贴法兰面，然后分三点将法兰与管子一端焊住。再用塞尺从两个90度方向来测法兰尺和法兰面之间的间隙，其垂直偏差不超过1毫米为合格。（2）法兰间垫片的材质的厚度应符合设计和施工验收规范的要求。给水管道可使用橡胶垫或石棉橡胶垫。（3）石棉橡胶垫在使用前应放到机油内浸泡，并涂以铅油或铅粉，以增加严密性。安装时垫片不准加两层，位置不得倾斜。垫片表面不得有沟纹、断裂等缺陷。法兰密封面要清理干净，不得有任何杂物。如果是旧的法兰，要清理出金属本色，并使法兰上的水线（凹线）内杂物也同时清理干净。（4）法兰使用的螺栓直径：强度应符合设计与施工验收规范要求，拧紧螺栓时要对称或十字交叉进行，每个螺母要分2-3次拧紧。用于高温管道时，螺栓要涂上铅粉。（5）属于法兰与管道焊缝处渗漏，可按以下管道焊缝接口渗漏的预防措施来处理。5、管道焊接接口渗漏焊缝主要缺陷的种类及产生原因有焊缝外形尺寸不符合要求、咬肉、烧烧穿和凸瘤、未焊透、气孔、裂纹、夹渣等。（1）为防止焊接尺寸产生过大偏差，除选择正确的焊接施工工艺和正确地进行操作外，还应根据施工验收规范要求进行对口焊接。（2）预防咬肉缺陷的措施主要是根据管壁厚度，正确选择电焊条和焊接电流大小，操作时焊条度要正确，并沿焊缝中心线对称和均匀地摇动焊接。（3）防烧穿和结瘤的措施主要在焊接薄壁管时需选择较小的中性火焰或较小电流，对口是要符合施工验收规范要求，当间隙较大时就容易产生结瘤。（4）预防未焊透的措施是正确选择焊机的电流，并注意坡口两侧及焊层之间的清理，运条时，随时注意调整焊条角度，使所熔金属与基体金属之间充分熔合，对导热性高、散热大的焊件可提前预热或在焊接过程中加热。（5）预防产生气孔的措施是选择适宜的电流值，运条速度不应太快，焊接中不允许焊接区域受到风吹雨打，当环境温度在0℃以下时，可进行焊口预热：焊条在使用前应放入烘箱内干燥，操作前清除焊口表面的污垢。（656 ）夹渣的预防措施是首先要注意坡口加焊口层间的清理，将凹凸不平铲平，然后才能进行施焊：操作时运条要正确，弧长适当，使熔渣能上浮到铁水表面，防止熔渣超前于铁水而引起夹渣。6、阀门安装不合理或不符合规定预防措施：（1）阀门安装前，应根据要求仔细核对型号、规格，鉴定有无损伤，清除通口封盖和阀内杂物。（2）按照施工验收规范要求，凡出厂没有强度和严密性试验单的阀门，安装前都应补做强度和严密性试验，属于安装在主干管上启闭作用的闭路阀门，应逐个做强度和严密性实验。（3）一般阀门的阀体上印有流向箭头，箭头所指即介质流动的方向，不得装反。（4）在安装位置上要从操作和维修方面着眼，尽可能将阀门安装在便于操作维修的地方，同时还要考虑到整个管道的外形美观。阀门手轮不得朝下。落地阀门手轮朝上，不得倾斜。（5）安装法兰阀门时，法兰间的端面要平行，不得使用双垫，拧紧螺栓时要对称交叉分几次用力均匀拧紧。7、室内管道施工时的缺陷大致存在以下几种情况：（1）管道穿越基础、隔墙或楼板未预留孔洞，造成施工时重新开洞或开洞过大，影响土建结构质量。（2）不同用途的管道间距与电气管线距离，位置不符合施工验收规范要求。（3）没有按设计要求达到坡度或倒坡。（4）管道与管道、管道与结构物间的距离不利于使用与维修。（5）管道施工时，要领先考虑与土建的配合，即在土建结构施工时，及时配合土建进度需要，将管道穿越基础，隔墙和楼板需要的孔洞预留位置正确，这样既可防止损坏土建结构，又可以节省打洞开孔的劳力。孔洞的大小除设计有规定外，一般可用大一挡规格尺寸预留。（6）在一栋建筑物内，有各种管道和电气管线设，为了保证使用安全，各种管线的间距，在施工规范都有具体规定，在进行管道安装时，必须严格执行。（7）管道的坡度，是保证管道正常使用的关键，有些管道必须有坡度，甚至绝对不能反坡，否则就不能使用。管道安装时，必须预先看好施工图规定的管线坡度，根据坡度和管线长度计算出管道起始的标高，并用直线将起始标高处绑直，再根据支架的间距需要安装好支架，以保证坡度的正确。（856 ）按设计和施工验收规范规定，管道与管道，管道与建筑结构的距离都有具体尺寸要求，以便于管道使用和维修，在进行管道安装时应严格遵守。8、室内给水管道水流不畅或管道堵塞预防措施：（1）管子安装前，应认真检查管子内有无异物或污染，如有应清除干净后方能拿来使用。（2）使用管子割刀断管子时，管口易产生缩口现象，一般应用管铣再扩口一下，以保证断面不缩小。（3）管道在安装过程中，应随时加管堵封严蔽口，以防交叉施工时异物落入；给水系统上安装的贮水箱，应及时加盖，防止杂物落入。（4）水管的溢流水管不准直接排入废水管内，可直接排在屋面或地坪上。（5）管道使用前，必须按照设计和施工验收规范要求进行水压试验和清洗工作。待这二项试验工作完成合格后才准投入使用。（6）热水管道要注意安装位置及坡度，当使用变径管时，必须使用偏心大小头且顶平连接。当热水管上翻时必须加设自动排气阀。当热水管明装时，热水管必须安装于冷水管的上方，以免水管结露。8、管道立管甩口不准预防措施：（1）管道按设计的坐标或标高安装后，必须将管道用支架固定牢固，以防移位。（2）管道安装前，注意土建施工中地坪尺寸的变动，发现问题，及时与土建施工人员商量，协同土建做好管道的标高尺寸的定位工作。（3）在管道安装前，应仔细审查施工图，并与相关专业及土建共同编制交叉施工方案，对于管道的安装位置，要周密考虑，详细计算，认真定位。（4）对于干管上甩口用的管件，应预先进行选择试装，以防装上后，造成甩口位置不准。9、卫生器具安装不平正，不牢固。预防措施：（1）固定卫生器具用的木枕应全部在沥青里浸泡过，并在施工墙体时预埋好。（2）固定卫生洁具的螺栓应符合国家施工标准图的要求。（3）在轻质墙上安装卫生洁具，应尽量采用落地式支架。如果必须固定在墙上时，应事先与设计及土建有关人员协商，在该部位的墙体用其它形式砌筑，以保证固定卫生洁具的强度。56 （4）为了使卫生洁具与墙面贴紧，安装前首先要找好墙面的平整部位，然后用水平尺找好卫生洁具的水平。（5）使用的卫生洁具支架，应符合国家标准图集的要求，要有足够的刚度和稳定性。（6）需要预埋螺栓固定的卫生洁具，不允许后剔孔埋螺栓或用射钉枪锚定的方法。二、电气工程质量通病的防治1、电线管安装质量通病预防措施（1）薄壁电线管、镀锌电线管连接时必须采用丝口连接，并用跨接将电线管连接保护接地体。（2）厚壁电线管连接时可采用套管焊接，焊接应密实，不准出现假焊、漏焊或咬肉等现象，且严禁对口焊接。（3）不允许薄壁管与厚壁管，甚至镀锌管混接的现象，严禁镀锌管采用电焊连接。（4）电线管弯曲半径的尺寸应符合施工验收规范要求。（5）电线管进线盒和配电箱对应顺直，应做到一管穿一孔，严禁在配电箱上开长孔或大孔，并能用纳子将线盒和配电箱与线管固定在一起。2、电线安装的质量通病预防措施（1）应严格按照施工验收规范要求确定黄、绿、红为相线线色，浅蓝色为零线线色，绿黄双线为保护接地线。（2）在一个工程内指定一种颜色的电线为控制线的线色（除黄、绿、红、浅蓝色、绿黄双色线外）。（3）在配电箱内应单独设接零汇流牌和接地保护线汇流牌，尽可能在汇流牌上做到一孔固定一个线头，如需一孔固定二个线头，应先将二个线头绞接在一起后搪锡再穿孔，用螺丝固定。（4）多股线固定前必须先搪锡再固定。（5）电线不能直接敷设在吊板上或直接从平顶板上穿下来。3、灯具安装质量通病（1）吊式日（荧）光灯群安装缺陷存在：A、成排成行的灯具整齐，高度不一致，吊线（链）上下档距不一致，出现梯形。56 B、须接地的金属外壳不做保护接地。C、镇流器接线错误。D、灯具喷漆喷坏，外观不整洁。预防措施：A、成行吊式日光灯安装时，如有三盏灯以上，应做配线时就弹好十字中线，按中心线定灯位。如果灯具超过十盏时，可用直线将起始日光灯处固定，其余中间的日光灯固定以直线为中心点进行安装，此时可将吊盒改用法兰盘。B、为了上下吊线距离开档一致，若灯位中心遇到楼板肋时，可用射钉固定螺丝，或统一调整日光灯架架距，使吊线上下一致。C、吊装管式日光灯时，铁管上部可用锁母、吊钩安装，使垂直于地面，以保持灯具平整。D、组装日光灯时，应查对镇流器的接线端头，是四个头的，还是两个头的。必须按镇流器附图的规定接线，不得接错。E、须接地的金属灯具，应认真做好保护接地工作。F、灯具在安装、运输中应加强保管，成批灯具应进入成品库，专人保管，建立责任制度，对操作人员应做好保护成品质量的技术交底，不应过早地除掉包装纸。（2）花灯及组合式灯具安装缺陷为花灯金属外壳带电，花灯安装不牢固甚至脱落，灯位不在分格中心或不对称，吊灯法兰盖不住孔洞，严重影响了厅堂美观，在木结构吊板下安装组合式吸顶灯，防火处理不认真，有烤焦木顶棚的现象，甚至着火。预防措施：A、一切花饰灯具的金属构件，都应在金属构件上连接好保护接地线。B、花灯吊钩应采用镀锌件，并需能承受花灯自重点6倍的重力，特别重要的场所在大厅中的花灯吊钩，安装前应对其牢固程序作出技术鉴定，作到安全可靠。一般情况，如采用型钢做吊钩时，圆钢最小规格直径不小于12毫米，扁钢不少于50×5毫米。C、在配合高级装修工程中的吊顶施工时，必须根据建筑吊顶装修图核实具体尺寸和分格中心定出灯位，下准吊钩。对大厅、多功能厅、会议室的花灯安装，要加强图纸会审，密切配合装饰施工。D、在吊顶夹板上开孔洞时，应先选用木钻钻成小孔，小孔对准灯头盒，待吊顶夹板钉上后，再根据花灯法兰盘大小，扩大吊顶夹板眼孔，使法兰盘能盖住夹板孔洞，保证法兰、吊杆在分格中心位置。E56 、凡是在木吊顶上安装吸顶组合灯、面包灯、半圆灯和日光灯具时，应在灯爪子与吊顶直接接触的部位，垫上3毫米后的石棉布隔热，防止火灾事故的发生。F、在顶棚上安装灯群及吊式花灯时，应先定好灯位中心线，按十字线定位。（3）一般灯具安装缺陷预防措施：A、固定木台时，其规格应按吊盒或灯具法兰大小选择。木台固定处，如在砖墙或混凝结构上，则应用膨胀螺栓或打洞埋设木砖，然后用木螺丝固定。在室内吊顶木龙骨上可直接用木螺丝拧牢。固定4寸以上木台时，应该用两只木螺丝。装木台时，应先将木台的出线孔用电钻钻好，锯好进线槽，然后电线从木台出线孔穿出（导线穿过木台时要加塑管保护），这样可避免将导线压扁。B、当灯具接线时，相线和零线要严格区别，应将零线接在灯头上，相线必须经过开关再接到灯头上，对螺口灯座，相线应接在灯座中心的铜片上，零线接螺口铜圈上。灯具的导线不得有接头。4、开关、插座安装质量通病存在金属盒子生锈腐蚀，插座内不干净有灰渣，盒子口抹灰不平整，安装圆木或盖板后，四周墙面仍有损坏残缺，暗开关、插座芯安装不牢固，安装好的暗开关板、插座盖板被污染，插座接线孔的相、零、接地保护线位置排列不符施工验收规范要求。预防措施：（1）在安装开关、插座板前，应先清扫干净盒内的灰渣脏物。（2）在穿线前，发现线盒内出现锈蚀，应再补刷一次防锈漆后，再进行穿线工作，确保线盒安装质量。（3）制作加工铁开关、灯头盒、接线盒，应先焊好接地线，然后全部进行镀锌。（4）各种箱、盒的四边安装时应与墙面平整，安装后应用水泥砂浆将四边与墙的空隙补平，对于暗开关、插座盒子，由于墙面抹粉厚度不均造成凹进墙装饰面较深时，应采用加小盒子的方式，达到盒子面基本与装饰面齐平的要求。（5）土建装饰墙面、顶板时，易造成线盒内的建筑污染，故要求安装在结构配合时预埋好的线盒内应用铁板或其它式将盒子保护起来，减少盒内受污染的机会，确保盒内的整洁与完好。（6）插座的接线孔，都有一定的排列与规定。单机双孔插座，在双孔垂直排列时，相线在上孔，零线在下孔；水平排列时，相线在右孔，零线在左孔。对于单相三孔插座，保护接地在上孔，相线在右孔，零钱在左孔。5、电缆线路施工质量通病56 预防措施：（1）电缆穿过水泥路或建筑物地梁处，应事先埋设保护管，然后将电缆穿在管内。管的长度除满足路面宽度外，还应在两边各伸出2米。管的内径为：当电缆保护管的长度在30米以下时，管内径应不小于电缆外经的1.5倍；保护管的长度超过30米时，管内径应不小于电缆外经的2.5倍。管口应做成喇叭口。（2）电缆敷设前应根据设计图纸绘制“电缆敷设图”，图中应包括电缆的规格及根数，各类电缆的排列、放置位置顺序，以及与各种管道交叉位置。同时应对进现场的电缆进行质量和数量的核对验收，弄清每盘电缆长度，避免造成浪费。核算时，应注意不要把电缆接头放在道路交叉处，建筑物的大门口与其它管道交叉的地方，如在同一条电缆沟内有数条电缆并列敷设时，电缆接头的位置要互相错开，并在电缆沟的中间、转弯处应把电缆线的规格、用途挂牌在上面，以便于日后检查维修方便。（3）在地沟内敷设的电缆，当电缆做好后，上面盖一层100毫米的软土或细砂，再在上面铺一皮砖或水泥盖板后才能对电缆沟回填，覆土要高于地面150-200毫米，以备松土沉陷。由室外埋地敷设引入室内的电缆，外面的黄麻应剥除。在同一电缆沟中敷设多根电缆时，要做到有条不紊，施放前，应充分熟悉施工图纸。弄清每根电缆的型号、规格、编号，走向以及放在电缆支架上的位置和大约长度等。施放时，可先敷设长的、截面大的电源干线，再敷设截面小且较短的电缆。每施放完一根电缆随即把电缆的标识牌挂好，以利于电缆在支架上合理布置与排列整齐，避免交叉和混乱现象。电缆沿墙垂直安装时，距地面25米高以下一段以及经过墙壁和楼板的地方，应穿在钢管内，以防机械膨胀。在室内的以及通向室外的电缆保护管，其管的两侧应用黄麻沥青密封。56 第八章项目公共关系的处理妥善的协调处理与项目施工过程中有关单位和部门的各方面关系，是保证项目施工尽可能顺利进行的前提条件之一，是一项树立良好企业形象争取社会理解和支持的举措。具体工作由项目经理负责，公司副总经理指导开展，具体对象见下图：上级主管部门监理单位公司监理单位安装项目部设计单位土建单位当地社区业务单位政府各部门一、业主关系的处理56 1、项目部对外关系中，最主要的是业主关系的处理，项目部全体人员要确立“业主是顾客、是上帝”的观念，把业主期望的工程质量作为我们全体施工人员工作的基础，通过各自的努力，来达到为业主建造一流的建筑产品，让业主满意作为自己工作的出发点。2、定期向业主报告安装工程进度情况，对于合同允许条件下的工种进度延误或超合同条件下施工，必须及时请业主或监理书面认可。3、为保证项目顺利建设，应积极与业主交流汇报，主动为业主排忧解难，想业主所想，急业主所急，和业主融洽相处。4、积极为业主提供甲供材料、设备的进场计划，如需要可为业主提供运检货、保管等。5、经常核实项目建设的施工范围是否与签定的合同和施工图一致，发现有不符的及时查找原因，并请业主或监理核实和签证。二、与监理单位的工作关系处理1、在开工前，主动以书面报告施工准备情况，获监理认可后方可开工。2、开工前将正式施工组织设计及施工设计报送监理工程师审定。3、各类主要材料及设备的进场情况均应主动向监理申报，并附上材质质保书或产品合格证。4、施工用的主材、设备进场应主动请监理工程师对实物、材质证明和有关技术资料验收签证许可后再用到工程上去。5、隐蔽工程完成后，经生产班组、施工员、质量员检查合格后，提前用书面通知监理进行共同验收及合格后签证完毕才进入下一道工序施工。6、对水压试验、灌水、清洗、绝缘电阻、接地电阻的测试、单机运行、系统调试等工作均应提前书面通知监理、业主来现场进行验收、签证。7、如监理对某些安装工程质量有疑问，要求复测时项目部将给予积极的配合。8、若发现施工质量事故时，应及时报告监理和业主，并严格按照共同商定的方案进行处理。9、合同签订后，在协定的时间内向监理和业主报送施工图自审记录，为业主组织的施工图交底及施工图会审做好充分的准备。10、安装工程全部结束后，经认真自检后，再向监理提交竣工验收申请，经监理复验认可后转报业主，由业主认可后组织正式竣工验收。56 11、在竣工验收前7天，将竣工质量保证资料送监理审核。三、与土建总单位工作的配合协调土建是项目的总体管理单位，但其工作的完成应该得到各专业施工队伍的全力支持和配合，作为安装施工队伍、更应该全力支持土建的工作，在施工配合中，以自己积极配合的行动来为其它专业施工队伍作为榜样。1、工期控制的配合（1）安装施工应以合同确认的的总工期为依据，合理安排施工进度计划，并及时主动提交总包方审核。（2）应该扣强安装工程施工动态的控制及计划的调整，主动配合土建工程工期的变化，确保与各专业施工同步。（3）在抢工期的重要阶段如土建结构施工中的安装预埋，后期装饰中的安装配合收头工作时，安装施工应该全力配合土建及装饰的施工进度，并实行两班工作制通宵连续施工，只要施工需要，施工人员保证二十四小时中时时有人配合土建或装饰施工。2、工程质量控制的配合（1）认真领会本工程中对安装质量控制的意图，项目部对各专业施工队伍的质量控制措施。（2）安装本身应做好质量控制的落实，以项目部的质量目标做为自己的质量目标，及时向项目部提供质量控制方案，争取得到项目部的支持和帮助。（3）在与土建结构施工中预埋与预留孔洞的施工配合中，不得随意损伤建筑的钢筋。如遇工程变更造成凿洞时，应事先与土建总包联系协商后再进行。（4）水泵房等设备基础及预留孔的配合，以上各部位基础交付安装条件为土建施工后的设备基础强度达到设计强度的70%以上，方可使设备就位，基础尺寸及预留孔由总包按施工图施工，安装主动配合校对施工图尺寸与实际设备是否相符。（5）卫生间施工配合，在土建进行结构施工时进行安装预留孔，安装时由土建复核坐标后，再进行地漏安装及管道穿越楼板洞修补，之后配合土建进行卫生间地坪蓄水试验工作，安装应及时做好管道的试压和灌水试验工作，合格后通知土建进入墙面和地坪装饰工作。3、与总包在现场管理方面的配合（1）服从总包方在总体布置方面的统一安排，在进场前向项目部提交施工临时设施的要求。（256 ）在临时设施的布置上，严格按照总包方的要求及双标化的要求进行布置，遵守总包管理条例。（3）全力配合总包做好接受上级主管部门的检查、验收、指导等工作，提高项目工程知名度及树立企业形象方面贡献力量。（4）制定安装分部的现场标化管理条件，并认真落实自觉接受项目部的监督，定期向项目部汇报工作。（5）制定安装队伍的现场生产安全保证措施，治安管理办法，认真落实、自觉接受项目部的监督。四、与二次装饰的工作协调1、设备的安装位置既要符合设计、施工验收规范要求，又要与装饰整体要求相符合，做到居中、对称、整洁美观。2、设置检修孔与吊顶之间的配合，设检修孔的具体位置由双方在现场确定，位置必须符合业主今后维修、使用方便。3、墙面上的暗设配电箱、开关、插座、线盒的安装应配合墙体施工进行，其具体尺寸及墙面距离等均需与装修单位协商。五、与其它单位之间的关系处理1、主动接受建筑工程质量监督部门、安全生产监督部门、消防部门、环境保护部门等政府的有关部门的检查、指导、督促，将项目工程的安全、文明、生产搞得更好，确保工程质量达到预定目标，交业主满意工程。2、正确处理好与其它专业施工分包队伍的配合工作，在总包统一管理和步骤下，积极主动与各专业施工队伍搞好相互交叉施工的搭接和配合工作。56 第九章专业施工方案第一节电气工程施工方法及技术要求一、电缆敷设电缆敷设工艺流程：电缆沿支架、桥架敷设水平敷设垂直敷设挂标志牌直埋电缆敷设铺沙盖砖回填土埋标桩准备工作挂标志牌剥麻刷油管口防水处理1、电缆敷设前要对电缆进行详细检查，规格、型号、截面、电压等级均应符合设计要求。电缆外观检查应无扭曲、变形、损坏或漏油等现象。56 2、在电缆敷设前要对电缆进行编号，编制详细的作业计划，组织好劳动力，提出切实可行的技术措施，周密认真地做好各项准备工作，并事先向施工人员进行技术交底和安全注意事项。3、电缆端头制作时，要注意施工现场及其环境要保持清洁干燥。温度要在0℃以上。相对湿度在70%以下。且要封闭严密，芯线连接紧密，绝缘带包扎严密，电缆头安装要固定可靠，相序正确保护措施完整标志准确清晰。4、电缆施工时应有专业人员用对讲机进行指挥，电缆穿管应由专业施工人员进行。且施工时不得有绞拧、铠装压扁，护层断裂和表面严重创伤等现象。各电缆应排列整齐，标志桩、标志牌注明电缆编号，规格长度，起止点等。电缆盘架设要牢固，不能强拉硬拖，以防止将电缆拉伤。5、电缆敷设时应留有备用长度，弯曲半径应符合规范要求，电缆进出口应加以封闭处理。6、电缆敷设采用自上而下的敷设方法，水平方向应采用多组支撑和导向滑轮，以减少劳动强度。在施工时要保证电缆有适当的弯曲半径。二、配管安装暗配管敷设工艺流程：确定位置固定箱盒暗管敷设管路连接管口保护1、暗配的电线管路应减少弯曲，埋入墙体内的钢管距离墙体外表面净距不应小于15毫米。2、薄壁线管严禁熔焊连接，可采用丝扣或套管连接。套管长度为连接管径的1.5-3倍；丝扣连接时，管箍必须使用通丝管箍，其外露丝应不多于2扣，同时做好搭接线，其拱接焊缝长度不应小于6D（双面）镀锌钢管必须采用螺绞连接，严禁熔焊连接、套管或对焊。镀锌管的跨接须专用按地卡用截面不小于4mm2的铜芯软线连接。3、埋入地下的电线管路，不应穿过设备基础，如必须穿过建筑物基础时，应加设保护套管。4、敷设的线管不应有折扁或裂缝，管内不应有铁屑、毛刺，断口应挫平，管口应刮光。5、线管的弯曲处，不应有折皱凹陷或裂缝，弯曲扁度应小于0.1D。管口应刮光。6、线管进入灯头盒、开关盒、接线盒及配电箱时，应顺直。并用锁母固定，线管口露出（箱）应不大于5毫米。56 7、进入落地式配电柜的电线管，排列应整齐，管口应高出基础面不小于50毫米。8、依据设计图的要求确定盒、箱的水平位置，以土建弹出的水平线为基准，挂线找平，线锤找正，标出盒、箱的实际尺寸及位置。9、管路超过下列长度时应加装接线盒，其位置应便于穿线。无弯时，45米；有一个弯时，30米；有二个弯时，20米；有三个弯时，12米。10、变形缝的处理：变形缝两侧各预埋一个接线盒，然后用金属软管把两只接线盒接起来。11、接地线焊接：管路应做整体接地连接，穿过建筑物变形缝时，应有接地补偿装置。如采用跨接方法连接，跨接地线两端焊接面不得小于该跨接线截面的6倍。焊缝应均匀牢固，焊接处要清除药皮，明露部分刷防腐漆。12、钢管与设备连接：在干燥的房间内，可在钢管出口处加保护软管引入设备，管口应包扎严密；在室外潮湿的房间内，可在管口处装设防水弯头，由防水弯头引出的导线应套绝缘保护软管，经弯成防水弧度后引入设备。其管口距地面高度一般不宜低于200毫米。13、使用金属软管时，应采用专用接头连接，长度不宜超过1米；固定间距不应大于1米；金属软管不能作为接地导体。14、镀锌钢管安装时，必须用接地卡进行接地跨接，严禁焊接，其他施工工艺要求同钢管。15、UPVC电线管安装时要注意线管的保护，发现有凹瘪情况出现时必须要及时更换，在发现钢筋保护层压在PVC管上时，必须用同管径大小的钢管或钢筋加固电线管，以免把电线管压瘪。管接口处涂抹胶水时必须均匀管件承口必须合适，否则容易脱落造成线路堵塞。三、桥架和线槽安装1、线槽、桥架及密集型母线槽，连接处的螺栓应紧固，螺帽应位于线槽、桥架、托盘的外侧，金属线槽、桥架、托盘及密集型母线槽等正常情况下不带电的金属外壳均应牢固连接为一整体，用铜芯软线作接地跨接，铜芯线的截面不得小于4mm2两头均应压接铜鼻子，防松装置应设在明显部位，且在连接部位的两端各不少于二处，在放预埋的工作中，应做好桥架的预埋铁工作，预埋铁的厚度不能小于8mm，间距不能小于规范允许的范围，同时预埋铁应与基础接地可靠连接。2、在桥架、托盘内可敷设电缆，导线只能敷设在线槽内，当导线敷设于线槽内应按回路分段绑扎，绑扎间距不得大于1m56 ，并在转角及直线适当距离内固定，导线不得在线槽内接头，线槽应盖板齐全、牢固，桥架或托盘内不得直接敷设导线。3、电气安装中采用的各类金属支、吊架不得采用气焊或电焊割孔，支架断面应整齐、平整，黑色金属支、吊架除锈要干净，支、吊架必须刷防锈底漆和面漆。四、配线安装管内穿线工艺流程：选择导线线路绝缘测试导线连接放线与断线导线与带线的绑扎管口带护圈穿带线扫管1、同一建筑物内的导线颜色选择要一致，相线分别为A相黄色，B相绿色，C相红色零线为淡兰色，保护线为黄绿相间色2、穿在线管内的绝缘导线的额定电压不应低于500V，不同用途的导线不能同管穿设。3、宜在建筑物的抹面层及地面工程之前进行，穿线前应将管内积水和杂物清理干净。4、导线在管内不得有接头或扭结，其接头应在接线盒内连接。导线连接应满足以下条件：（1）导线接头不能增加电阻值。（2）受力导线不能降低原有机械强度。（3）不能降低原绝缘强度。5、导线在穿管前，应在管口加设橡皮护口，保护导线。如管路较长，可在穿线的同时向管内吹入适量的滑石粉。穿线时，操作人员应注意配合，一拉一送。6、穿入管内导线的总面积不应超过管口截面的40%。7、导线包扎：首先用橡胶（或粘塑料）绝缘带从导线接头处始端的完好绝缘层开始，缠绕1-2个绝缘带幅宽度，再以半幅宽度重叠进行缠绕。导线接头两端应包扎严密，包扎后接头应成枣核型，或者把各根导线绕在一起绕紧后，用合适的压接帽压接，压接帽须用专用压接钳压接，不得用钢丝钳或其它工具压接。8、线路检查：接、焊、包全部完成以后，应进行自检和互检。检查导线的接、焊、包是否符合有关施工验收规范及质量验评标准的规定。56 9、绝缘测试：照明线路的测试一般选用500V，量程为0-500兆欧的兆欧表。测试时应将干线和支线分开，一人测试，一人应及时读数并记录。摇动速度应保持在120转/分钟左右，读数应采用一分钟后的读数为宜。在绝缘测试无误后再进行通电。10、照明线路的绝缘电阻值应不小于0.5兆欧，动力线路的绝缘电阻值应不小于1兆欧。五、照明器具安装灯具安装工艺流程：检查灯具组装灯具安装灯具通电试运行1、照明器具的规格、型号要符合设计要求，照明器具的接地保护措施和其它要求必须符合规范。2、灯具安装位置严格按图排列，灯具的型号、规格、安装地点不能搞错。需接地或接零的灯具金属外壳应接线正确、牢固，应由接地螺栓连接。3、灯具安装前应检查灯具配件是否齐全，有无机械损伤变形，灯罩有无变形、破裂。4、灯具安装应牢固并保持清洁，嵌入式灯具应紧吊顶面板，四周无空隙，保证灯具在同一安装平面上。5、成排安装的开关面板应在同一高度，高低偏差不大于0.5毫米，同一室内的同规格高度偏差不大于5毫米。6、单相双孔及单相三孔插座接线必须统一、正确，遵循左零右相、上相下零的原则，单相三孔的保护接地线应接在上孔。六、配电箱安装配电箱安装工艺流程：配电箱安装要求弹线定位实物排列开孔加工固定电具电盘配线配电箱固定56 1、配电箱应依据设计要求选择，并随土建结构预留好暗装配电箱的安装位置。安装配电箱盘面时，土建抹灰、喷浆及油漆应全部完成。2、配电箱（盘）应安装在安全、干燥、易操作的场所。暗装时，其底口距地一般为1.5米；明装时，其底口距地为1.2米；明装电度表板距地不得上于1.8米。在同一建筑物内，同类盘的安装高度应一致，允许偏差为10毫米。3、配电条（盘）带有器具的铁制盘面和装有器具的门及电器的金属外壳均应有明显可靠的PE保护接地线（PE线为黄绿相间的双色线，也可采用纺织软裸铜线），但PE保护地线不允许利用箱体或盒体串接。3、配电箱（盘）配线排列整齐、绑扎成束，并应固定。盘面引出及引进的导线应留有余量以便于维修。5、线剥削处不应伤线芯或线芯过长，导线压头应牢固可靠，多股导线不应盘圈压接、应加装压线端子（有压线孔的除外）。6、电箱（盘）的盘面上安装的各种刀闸及自动开关等，当处于断路状态时，刀片可动部分均不应带电。7、N-C低压配电系统中的中性线N应在箱体或盘面上，引入接地干线处应做好重复接地。8、配电箱（板）内的交流、直流或不同电压等级的电源，应具有明显的标志。9、箱（盘）上的母线其相线应用色标标出，A相应涂黄色；B相应涂绿色；C相应涂红色；中性线N相应涂淡蓝色；保护接地线（PE线）应涂黄绿相间的双色。10、箱（盘）上的电具，仪表等应牢固、平正、整洁、间距均匀、铜端子无松动、启闭灵活，零部件齐全。11、电箱（盘）的全部电器安装完毕后，用500V兆欧表对线路进行绝缘测试。测试项目包括：相对相：相对中；相对地；中对地。测试人员应及时做好记录并保存。第二节给排水工程施工方法及技术要求一、给水工程给水管道施工工艺流程安装准备预制加工立管安装支管安装管路试压管道防腐管道冲洗56 本工程中的给水系统采用PPR管热熔连接，PP-R管施工方法与技术要求1、对材料的要求，所选用的管件应具备卫生检验部门的检验报告或认证文件；应具有质量检验部门的质量合格证，并有明显标志注明生产厂的名称和规格。2、管道熔接时必须充分、均匀，接口接缝必须饱满。3、立管及其横管的支承间距必须符合下表的要求。PP-R冷热水管道其立管横管支承间距公称外径De(mm)202532405065冷水管横管（mm）650800950110012501400立管（mm）100012001500170018002000水管横管（mm）5006007008009001000立管（mm）900100012001400160017000二、排水工程本工程中的雨水系统，污废水系统均采用UPVC管管材，以下是针对于该种管材的一些施工工艺的技术要求排水管道工艺流程：预留洞安装备料支架安装立管安装支管安装补洞通水通球试验预留孔洞：在整个楼层结构施工过程中，应配合土建作好穿越墙壁和楼板的预留孔洞。孔洞尺寸当设计未规定时，可比管材外径大50~100mm。管道安装前，应检查预埋孔的位置和标高，并应清除管材和管件上的污垢。A、UPVC排水管施工工艺要求：1、56 管材、管件等材料应有产品合格证，管材应标有规格、生产厂的厂名和执行标准号，在管件上应有明显的商标和规格。包装上应标有批号、数量、生产日期和检验代号。2、胶粘剂应标有生产厂名称、生产日期和有效期，并应有出厂合格证和说明书。3、防火套管、阻火圈应标有规格、耐火极限和生产厂名称。管材和管件应在同一批中抽样进行外观、规格尺寸和管材与管件配合公差检查；当达不到规定的质量标准并与生产单位有异议时，应按建筑排水用硬聚氯气烯管材和管件产品标准的规定，进行复检。4、管材和管件在运输、装卸和搬动时应轻放、不得抛、摔、拖。5、管材、管件堆放储存应符合下列规定：a、管材、管件均应存放于温度不大于400C的库房内，距离热源不得小于1m。库房应有良好的通风。b、管材应水平堆放在平整的地面上，不应不规则堆存，并不得曝晒。当用支垫物支垫时，支垫宽度不得小于75mm，基间距不得大于1m，外悬的端部不宜大于500mm。叠置高度不得超过1.5m。c、管件凡能立放的，应逐层码放整齐；不能立放的管件，应顺向或使其承口插口相应地整齐排列。6、胶粘剂内不得含有团块、不溶颗粒和其它杂物，并不得呈胶凝状态和分层现象；在未搅拌的情况下不得有析出物。不同型号的胶粘剂不得混合。寒冷地区使用的胶粘剂，其性能应选择适应当地气候条件的产品。7、胶粘剂、丙酮等易燃品，在存放和运输时，必须远离火源。存放处应安全可靠，阴凉干燥，并应随用随取。8、支承件采用注塑成型塑料墙卡、吊卡等；也可采用金属材料但必须作防锈处理。排水管的支架间距应符合下表要求UPVC管道的最大支撑间距（mm）管道外径5075110125160水平管500750110013001600立管120015002000200020009、管道施工：立管和横管应按设计要求设置伸缩节。横管伸缩节应采用锁紧式橡胶圈管件；当管径大于或等于160mm时，横干管宜采用弹性橡胶密封圈连接形式。11、管道粘接：56 a、管材或管件在粘合前应将承口内侧的插口外侧擦试干净，无尘砂与水迹。当表面沾有油污时，应采用清洁剂擦净。b、管材应根据管件实测承口深度在管端表面划出插入深度标记。c、胶粘剂涂刷应先涂管件承口内侧，后涂管材插口外侧。插口涂刷应为管端至插入深度标记范围内。胶粘剂涂刷应迅速、均匀、适量，不得漏涂。承插口涂刷胶粘剂后，应即找正方向将管子插入承口，施压使管端插入至预先划出的插入深度标记处，并再将管道旋转900。管道承插过程不得用锤子击打。承插接口粘接后，应将挤出的胶粘剂擦净。粘接后承插口的管段，根据胶粘剂的性能和气候条件，应静置至接口固化为止。12、安装UPVC管时，必须按设计要求的位置和数量设置伸缩器、阻火圈、防火套管。B、铸铁管的施工工艺要求1、铸铁排水管道及管件的规格品种应符合设计要求，灰口铸铁管的管壁薄厚应均匀，内外光滑整洁，无浮砂、包砂、粘砂，更不允许有砂眼、裂纹、飞刺和疙瘩。承插口的内外径及管件的造型规矩，法兰接口平正光洁严密，地漏和返水弯的扣距必须一致，不得有偏扣、乱扣、方扣、丝扣不全等现象。打口用的麻丝要整齐，不允许有腐朽等现象。沥青漆，防锈漆、调和漆和银粉必须有出厂合格证。2、铸铁管道打口：管道连接以前，应先将管道调直、找正，将麻丝均匀打实，将管道校正，以防止捻灰口时管道移位。水泥捻口灰的比例为：水：水泥=1：9。先填下部，由下而上，边填边捣实，将灰口打满打平为止。3、按照施工图对铺设好的管道坐标、标高及预留管口尺寸进行自查，确认无误后即可从预留管口处灌水做闭水试验，水满后观察水位不下降，各接口及管道无渗漏，经有关人员检查后填写隐蔽工程验收记录。4、管道系统经隐蔽验收合格后，应临时封堵各预留管口，同时应配合土建做好孔洞的封堵工作。5、安装管道支、吊架要控制好设计坡度。6、56 立管检查口的设置应符合设计要求。如排水支管在吊顶内，应在每层立管上检查口，以便做灌水试验。7、高层建筑要考虑管道的胀缩补偿，可采用法兰柔性连接，在承插口处要留出胀缩补偿余量。8、高层建筑采用的辅助通气管，应采用辅助通气异型管件（H型或U型）连接。9、雨水管的管材必须考虑其承压能力是否满足设计要求。安装方法同上。10、雨水斗的连接管应固定在屋面承重结构上。漏斗的边缘与屋面相接处应严密不漏。雨水管道安装好后，应做灌水试验，灌水高度必须在每根立管最上部的雨水斗。C、管道坡度1）生活污废水管的坡度应符合下表要求序号管径（mm）标准坡度最小坡度1500.0350.0252750.0250.01531000.0200.01241250.0150.01051500.0100.00762000.0080.005D、补洞：管道安装结束后，应急时的配合土建对水管洞口进行封堵，在支模前，先要对洞口打“毛”将其打凿成为“V”型，然后用清水冲洗干净，再用水泥浆进行扫浆，然后用同板面标号相同的细石砼分二次浇捣密实，且第二次浇捣必须是在第一次细石砼达到一定强度后进行，待第二次细石砼浇捣完达到强度后，进行卫生间闭水试验，并随时作好记录。E、通水、通球试验管道安装完，洞口补好以后，对整个管路进行通水、通球试验，要求用直径为56 7cm的皮球，从管路的顶端投入系统管路中，然后在该系统的某一配水点放水让水流将皮球冲出，该过程以水流顺畅无阻滞等现象皮球顺种冲击为合格。第三节水泵安装1、水泵基础宽度应较设备底座长×宽各大100×150mm，基础底座的厚度根据设计要求但总厚度以不小500mm为宜.地脚螺栓的长度根据设备到货的底座尺寸加基础厚度的2/3为好.2、水泵的吸水管大小安装应正确，吸入管应有≮0.005的向下坡度，且水平管长度≮2-3倍管径，吸水管路上的闸阀，应向上成水平安装，吸水管应单独设支架，吸水管进口在水池中距水池最低水位距离≮0.5~1m，吸水管喇叭口离池底距离≮0.8D，距池壁距离≮0.75~1.0D。3、各水泵的出水管上应装设止回阀及压力表，泵的前、后均应加设柔性连接管，吸水管上控制阀≮消防泵吸水口径，且不得用蝶阀。第四节通风工程1、穿越沉降缝或变形缝的风管两侧，以及与通风机进出口相连处应设置长度为200-300mm的帆布软接（排烟风管时为夹丝石棉软接），与排烟机进出口处应设置长度为200-300mm的夹丝石棉软接，软接的接口应牢固和严密。2、所有的水平或垂直的风管，必须设置必要的支、吊、托架，安装型式由安装单位在保证牢固可靠的原则下，根据现场情况选定。3、安装调节阀时蝶阀时等相关配件时，必须注意应将操作手柄配置在便于操作的部位。对外观质量和动作的灵活可靠性进行检验，确认合格后再进行安装。4、防火阀的安装位置必须与设计相符，气流方向务必与阀体上标志箭头相一致，严禁反向，防火阀必须单独设置支吊托架。风管变径处风管与变径管夹角不大于30°，变径管与百叶风口间距不小于500mm。5、通风管采用镀锌钢板制作，板厚按（GB50243-2002）规定确定如下：矩形风管长边或圆形风管直径尺寸（MM）≤320321-450451-630631-10001001-12501251-2000中低村矩形镀锌钢板风管壁厚（MM）0.50.60.750.751.01.0高压矩形镀锌钢板风管壁厚（MM）0.750.750.751.01.01.2圆形镀锌钢板风管壁厚（MM）0.50.60.750.751.01.26、风管的制作与安装56 预留洞口备料展开画线剪切下料倒角咬口制作风管拆方成型铆法兰鄱边圆法兰下料焊接划线下料打眼冲孔找正找平检查安装成品(1)、风管制作：管道制作采用优质镀锌铁皮，风管边长在100～200mm时，厚度为0.5mm；风管边长在250～500mm是，厚度为0.75mm；风管边长在600～1000mm时，厚度为1mm；风管边长在1000～2500mm时，厚度为1.2mm；制作采用机械、手工混合进行。咬口形式及咬口宽度见下：BBBB单咬口立咬口联合咬口单角咬口咬口宽度表（mm）钢板厚度平咬口宽度B角咬口宽度B0.7以下6～86～70.7～0.828～107～80.9～1.210～129～10a、风管法兰制作：风管横截面积小于500mm2时，风管法兰采用25*3的角钢制作；风管横截面积在600～1000mm2时，风管法兰采用30*4的角钢制作；风管横截面积大于1600mm2时，风管法兰采用40*4的角钢制作；螺丝、钉孔的间距不大于150MM。b、风管与法兰铆接前先进行技术质量复核，合格后将法兰套在风管上，管端留出10mm左右的翻边余量，管折方线应与法兰平面垂直，然后用液压铆钉钳或手动夹眼钳用铆钉将孔，四角应铲平，不应出现豁口，以免漏风。c、各类阀门的调节和制动装置应精确、可靠，并标明阀门的启闭方向。各种风阀内的转动部件应采用有色金属制作，以防止锈蚀，防火阀制作所需钢材厚度不得小于2mm，转动部件必须转动灵活。易熔片应为批准并检验合格的正规产品，其熔点温度的允许偏差2℃。d、防火阀及排烟的叶片应能防止变形，允许漏风量应符合规范要求。防火阀在制作完成后要加装执行机构并逐步进行检验。e56 、消声器、各类消声器的材料均符合防火、防腐、防潮的要求。穿板应平整、孔眼排列均匀。消声材料应按规定容量铺放均匀，覆盖面层不得破损。f、制作后的成品保护要加强，部件应存入在防雨、防潮、防腐蚀的场所。各种风阀的转动部分及其它部件的外表面应采取保护措施，以防止损坏。g、风管支吊架制作应注意的问题：支架的悬臂、吊架应采用角钢或槽钢制作；防晃支架的材料为角钢；吊杆采用圆钢或角钢。支吊架制作完毕后应进行除锈、防腐。h、通风管道系统安装，风管和空气处理室内不得敷设电缆、线以及输送有毒、易燃、易爆的气体、液体管道。i、应按风管的中心线找出吊杆的敷设位置，其吊杆应平直、螺纹完整。吊杆拼接应采用螺纹或焊接连接。连接螺纹应长于吊杆直径的3倍，焊接宜采用搭接，搭接长度应大于吊杆直径的8倍，并进行双面焊接。j、支吊架标高必须正确。支吊架的间距应符合下表：圆形风管直径或矩型风管长边尺寸水平风管间距垂直风管间距最少吊架数小于等于400MM不大于4M不大于4M2付小于等于1000MM不大于3M不大于3.5M2付大于1000MM不大于2M不大于2M2付k、支吊架不得安装在风口、阀门、检查孔等处，以免妨碍操作。吊架不得直接吊在法兰上。L、支、吊、托架的预埋应严格按施工图进行，埋入部分不得油漆，并应去除油污后预埋。保温风管的支、吊、托架宜设置在保温层外，并不得损坏保温层。法兰垫料的厚度为3-5mm，热料不得凸入管内，连接法兰的螺栓应为同一方向。风管安装的不平度允许偏差每米不大于3mm。g、软管连接主要用于风管与部件（如散流器、静压箱、侧送风口等）的连接。安装时软管两端套在连接管的外侧，然后用特制软卡把软管箍紧。(2)、风管的安装：风管的安装顺序是先干管后支管，安装方法见下：水平风管安装方式建筑物（单层）厂房、礼堂、剧场、（多层）厂房、建筑风管标高不大于3.5M风管标高大于3.5M走廊风管穿墙风管56 主风管整体吊装分节吊装整体吊装分节吊装安装机具升降机、倒链升降机、脚手架升降机、倒链升降机、高凳支风管分节吊装分节吊装分节吊装分节吊装安装机具升降机、高凳升降机、脚手架升降机、高凳升降机、高凳立风管安装方式室外风管标高不大于3.5M风管标高大于3.5M分节吊装滑轮、高凳分节吊装滑轮、脚手架室内分节吊装滑轮、脚手架分节吊装滑轮、脚手架a、风管起吊时，当风管离地200～300mm时，应停止吊装，仔细检查倒链的受力点及吊索，风管重心是否正确，确认无误后再继续起吊。b、部件安装：风管的各种调节装置，闸板阀应当安装在操作便利的部位。防火阀的安装方向、位置应正确，转动部分应灵活，易熔件应在系统安装后装入。c、消声器的安装方向要正确，消声器要单独设置支、吊架，消声器的重量不得由风管承重。d、通风系统的调试：通风系统在调试前应做好单机通电试验，在确认单机运行良好的情况下再进行联合调试。在测试风量时，应注意以下几个问题：e、在测试正压送风口的风量时，应取三点测试，然后取其平均值来计算风量。f、在计算风量时、应注意风速仪的误差，应根据校准的计算公式计算出实际风量。(3)、通风设备的安装：1、风机的叶轮旋转后，每次都不应该停留在原来的位置上，并不得碰壳，风管与排烟风机连接时，应采用软性连接，风机的安装方向和速度不允许突变。2、固定风机的地脚螺栓，除应带有垫圈外，并应有防松装置。3、安装隔震器的地面需平整，各阻隔振器所承受荷载的压缩量应均匀，不得偏心偏位，在使用前要有防止隔震器位移及过载的措施。56 第六节人防工程进气系统根据已设的通风管系统，并加以改造，战争时，原来的通风排气口用3MM厚钢板焊接封堵，室外排风坚井由土建封堵。风管材料：滤毒室，防毒通道及人防送排负同房内风管采用3MM厚钢板制作，5MM厚法兰连接，风管穿混凝土壁均设圈焊5MM厚50MM，其余均采用镀锌钢板制作。人防设备暂不安装，临战时安装及改造。第七节防腐1、明装管道、设备和容器必须涂刷一道防锈漆，两道面漆。2、暗装管道、设备和容器，应涂两道防锈漆。3、管道在涂刷底漆前，必须清除表面灰尘、污垢、锈班、焊渣等物。4、涂刷油漆，应厚度均匀，不得有脱皮起泡流淌和漏刷现象。56 第十章安装工程资料管理一、工程资料管理工程资料管理是指对整个项目实施过程中的文件资料、工程施工档案等进行的科学、合理、及时的收集整理、保管和归档管理。二、项目资料管理的特点1、项目资料管理一般包括登记、分办、批办、承办、催办、拟稿、签发、用印、传递、立卷、归档和销毁等程序。2、项目经理部的文件收、发由项目资料员统一登记，视内容和性质、准确及时交项目经理、业主、监理和其它有关部门签字和办理。3、按照公司ISO-9002质量手册、程序文件对项目资料进行有效管理和控制，对涉及有关项目成本、先进技术及其它保密的文件资料未经项目经理同意不得擅自翻阅、复印。三、工程资料管理的意义和作用1、工程资料的管理是施工企业技术资料的储备，开展技术交流，提高本企业管理水平及施工质量水平的重要手段。2、工程资料的管理是施工单位向建设单位提供的工程建设质量保证文件的原始凭证，也是工程合理使用、维修、改建、扩建的依据。3、工程资料的管理是鉴别工程质量，特别是结构工程中隐蔽工程质量的重要依据。四、工程资料管理体系156 、由于工程资料是项目经理部各职能部门和人员履行职能的凭证和依据，在其收集产生的过程中涉及的部门多（内部有材料、施工、技术和质检部门等），人员多（有材料员、试验员、施工员、资料员、班组长），任何一个环节出问题都将造成档案资料不齐全，因此，在施工档案资料管理过程中建立工作质量保证体系，把施工档案资料的每部分内容分解落实到各个部门，直至每一个人，使其职责明确，各负其责，并层层审核把关，从而形成以技术负责人为龙头，以项目资料员为核心，以各个职能部门为保证的施工档案资料管理体系。2、人员配置配备有经验的资料员，准确及时地收集、整理与公司、业主、总包及配合单位稳定的联系。五、施工档案资料主要内容施工档案资料是在施工生产过程中形成的历史记录，是各级职能部门和人员履行质量职能的凭据和证明。其内容归纳为以下几点部分：质量保证资料：根据GBJ300-88和2003年浙江省颁布实施的建筑工程质量检验批的要求，质量保证资料包括：1、建筑采暖卫生工程：（1）材料、设备出厂合格证；（2）管道、设备强度检查和严密性试验记录；（3）系统清洗记录；（4）排水管灌水、通水试验记录；（5）设备试运转记录；2、建筑电气安装工程（1）主要电气、设备、材料合格证；（2）电气设备试验；（3）绝缘、接地电阻测试记录；3、质量管理技术资料：（1）开、竣工报告（2）图纸会审纪要；（3）设计变更、技术联系单；（4）技术交底；（5）质量事故处理鉴定记录；（6）建筑安装工程竣工验收证书。4、工程隐蔽检查记录5、竣工图6、质量检查评定记录7、经济资料（审定的工程预算和决算）六、资料员的质量责任56 1、在项目技术负责人领导下，建立有效文件一览表，参与文件和资料的控制、质量记录控制、统计技术的具体管理工作，并参与相关各要素的具体资料统计。2、负责收集各类资料，做好质量安全统计，负责统计报表台账管理及文件承办。3、接收并保管竣工单位工程质量评定资料及其它文件报表、记录。4、向有关部门提供月、季、年质量、安全、生产、经营等情况的统计数据，及有关质量活动的统计图表、资料。5、定期把各类资料及统计报表上报公司归档。6、加强业务培训，努力提高自身的业务和技术素质。附录3：施工及检测工具配备计划表序号名称型号单位数量备注1套丝机QT3-183台12气割设备套13潜水泵2寸台14电动试压泵4D-SY-94%台15切割机Q400台26交流电焊机BX3-300台17焊条烘箱EYH-30450台18水准仪FA-32台1已经过校验9手提电钻13MM台210手提电锤13MM台111电动坡口机台112冷弯管机1/2”-4”台113手提砂轮机Q150台214兆欧表500R台1已经过校验15接地电阻表台1已经过校验16万用表台1已经过校验17钳工桌台118钳工专用工具套219计量表台120平尺平板0.5套156 21手拉葫芦2T台222导线压线钳16-240套123三角架台虎钳1/2”-4”架224皮尺30-50M把125线坠0.25KG只426人字梯7档部527开孔机Φ50～Φ200台1现场管理人员及特种作业人员一览表56
