电力系统继电保护原理----课程设计任务书(某水电网).doc

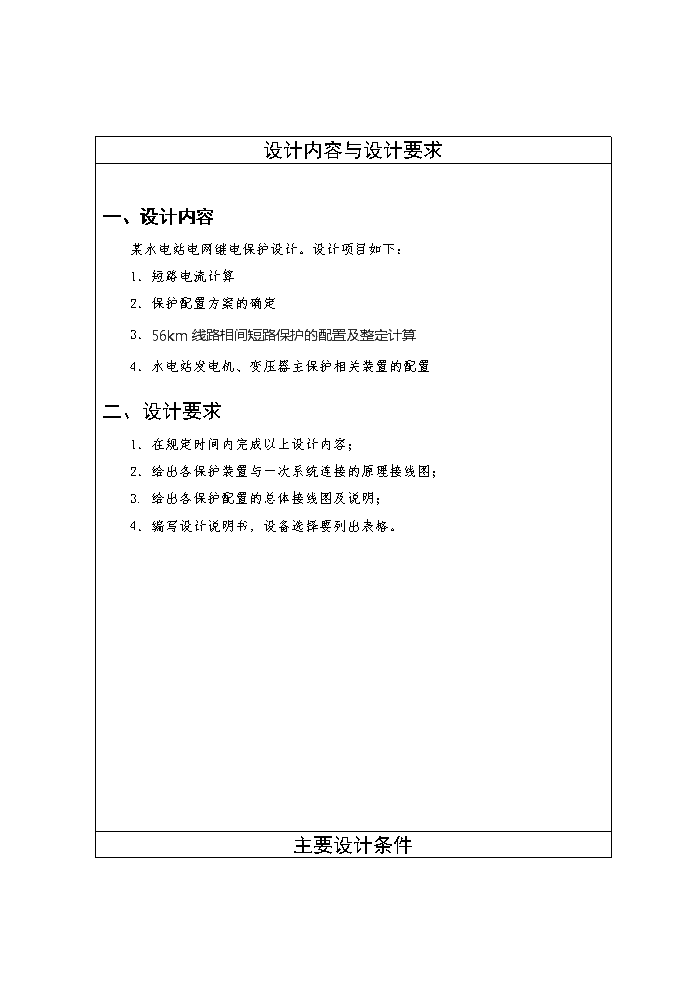

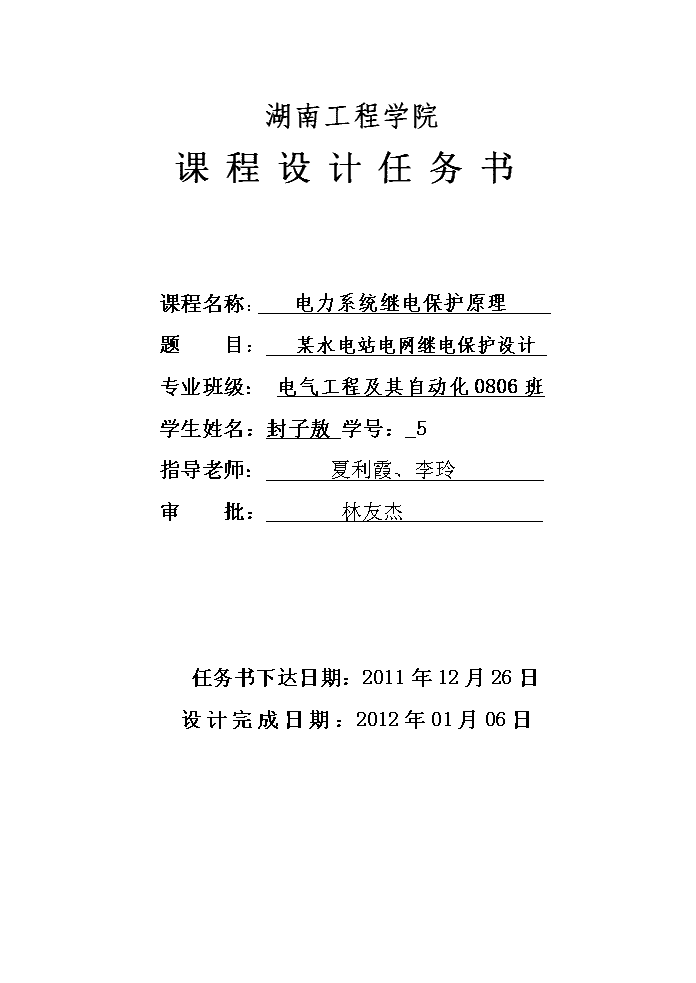

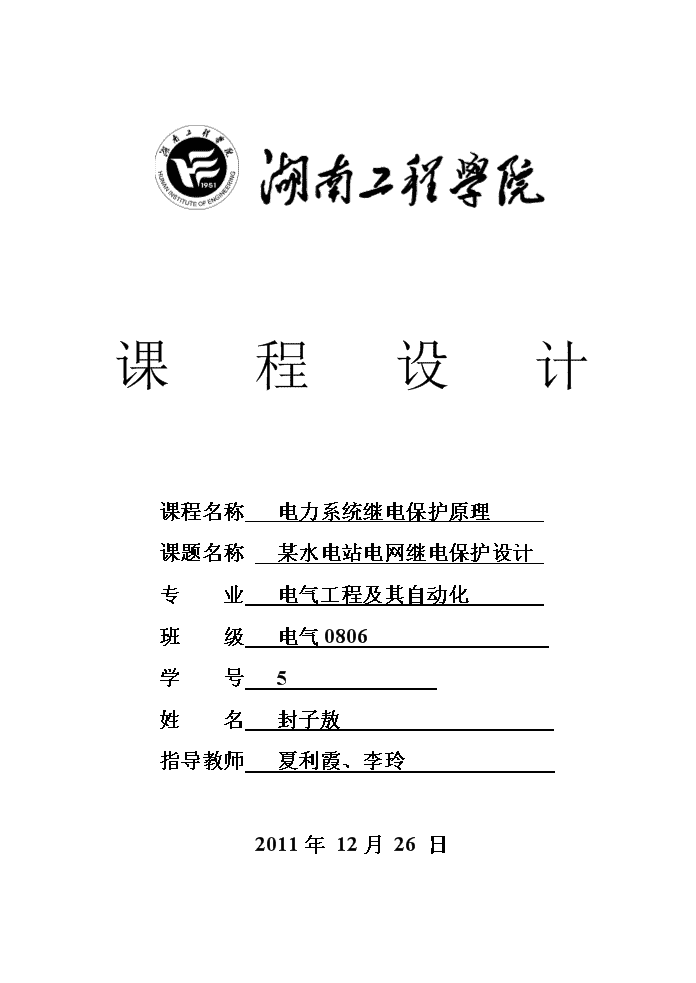

课程设计课程名称电力系统继电保护原理课题名称某水电站电网继电保护设计专业电气工程及其自动化班级电气0806学号5姓名封子敖指导教师夏利霞、李玲2011年12月26日 湖南工程学院课程设计任务书课程名称：电力系统继电保护原理题目：某水电站电网继电保护设计专业班级：电气工程及其自动化0806班学生姓名：封子敖学号：_5指导老师：夏利霞、李玲审批：林友杰任务书下达日期：2011年12月26日设计完成日期：2012年01月06日 设计内容与设计要求一、设计内容某水电站电网继电保护设计。设计项目如下：1．短路电流计算2．保护配置方案的确定3．56km线路相间短路保护的配置及整定计算4．水电站发电机、变压器主保护相关装置的配置二、设计要求1．在规定时间内完成以上设计内容；2．给出各保护装置与一次系统连接的原理接线图；3.给出各保护配置的总体接线图及说明；4．编写设计说明书，设备选择要列出表格。主要设计条件 一、原始数据如下图：相关参数见下表：（1）发电机为立式机组，功率因数次暂态电抗，负序阻抗；（2）水电站的最大发电容量为2×5000kＷ，最小发电容量为5000kＷ， 正常运行方式发电容量为2×5000kＷ；（3）平行线路同时运行为正常运行方式；（4）变压器的短路电压均为Uk=10%，接线方式为Y,d11，变比38.5/6.3kV；（5）负荷自起动系数KMS＝1.3；（6）保护动作是限级差△t＝0.5s；（7）线路正序电抗每公里均为0.4Ω；系统容量考虑为100MVA。二、设计条件短路计算采用博超电气电力设计软件出计算书作为附件。说明书格式1．正文内容：一、概述二、短路电流计算三、保护配置方案的确定四、56km线路相间短路保护的配置及整定计算五、水电站发电机、变压器主保护相关装置的配置六、结语七、参考文献2．装订格式：全部采用16K打印纸或课程设计专用纸，竖装。装订顺序：课程设计报告书封面；任务书；说明书目录；正文；附件（图纸等）。进度安排 第一周：星期一：布置任务、讲解设计思路星期二～星期五：采用博超软件计算短路电流，确定保护整体配置方案，完成主保护整定计算。第二周：星期一～星期三：完成相关装置的选型，画保护整体配置图；星期四～星期五上午：撰写设计说明书；星期五下午：答辩电气信息学院课程设计评分表 项目评价设计方案的合理性与创造性设计说明书质量设计图纸质量答辩汇报的条理性和独特见解答辩中对所提问题的回答情况完成任务情况独立工作能力组织纪律性（出勤率）综合评分指导教师签名：________________日期：________________ 课程设计课程名称高层建筑电气设计课程题目高层建筑变电所设计专业电气工程及其自动化班级电气0806学号5姓名封子敖指导教师袁绍平、夏利霞、李玲2011年12月12日 参考文献1．《继电保护原理》、《电力系统分析》教材2．《电力工程设计手册》3．《供配电设计手册》4.《电力装置的继电保护和自动装置设计规范》5.《电力系统继电保护与安全自动装置整定计算》6.《电气工程专业毕业设计指南,继电保护分册》7.《继电保护整定计算》
