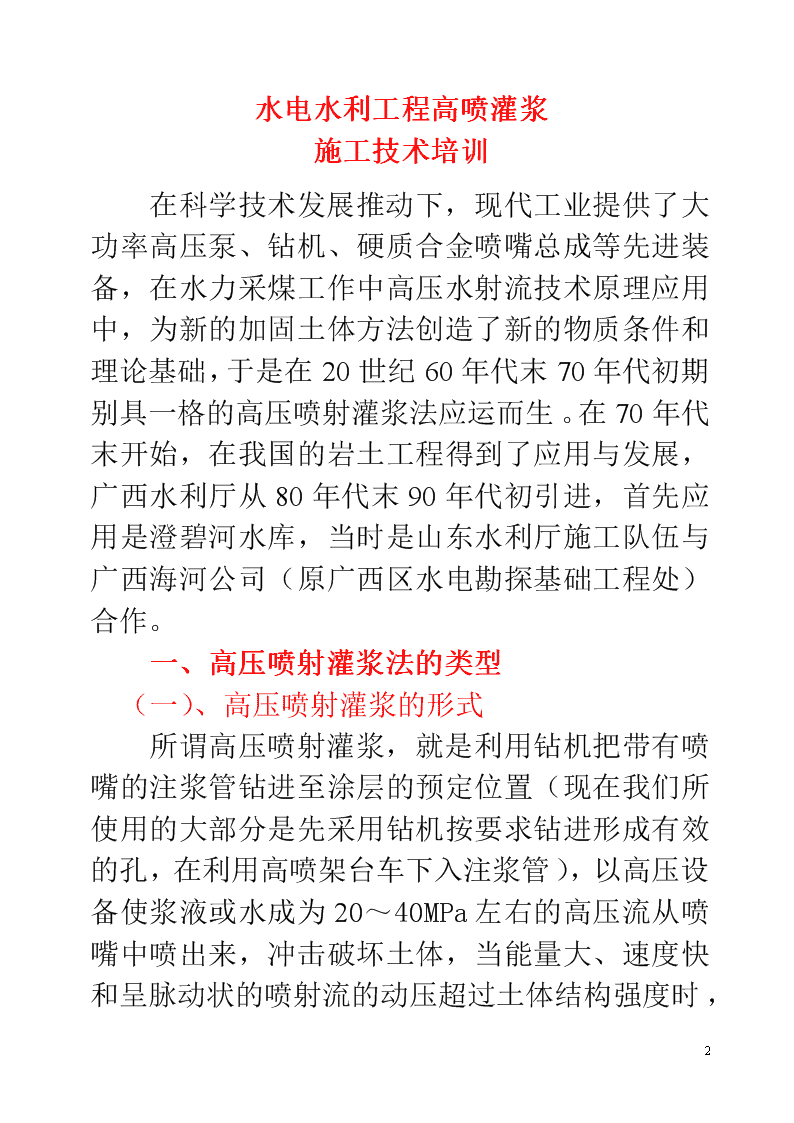

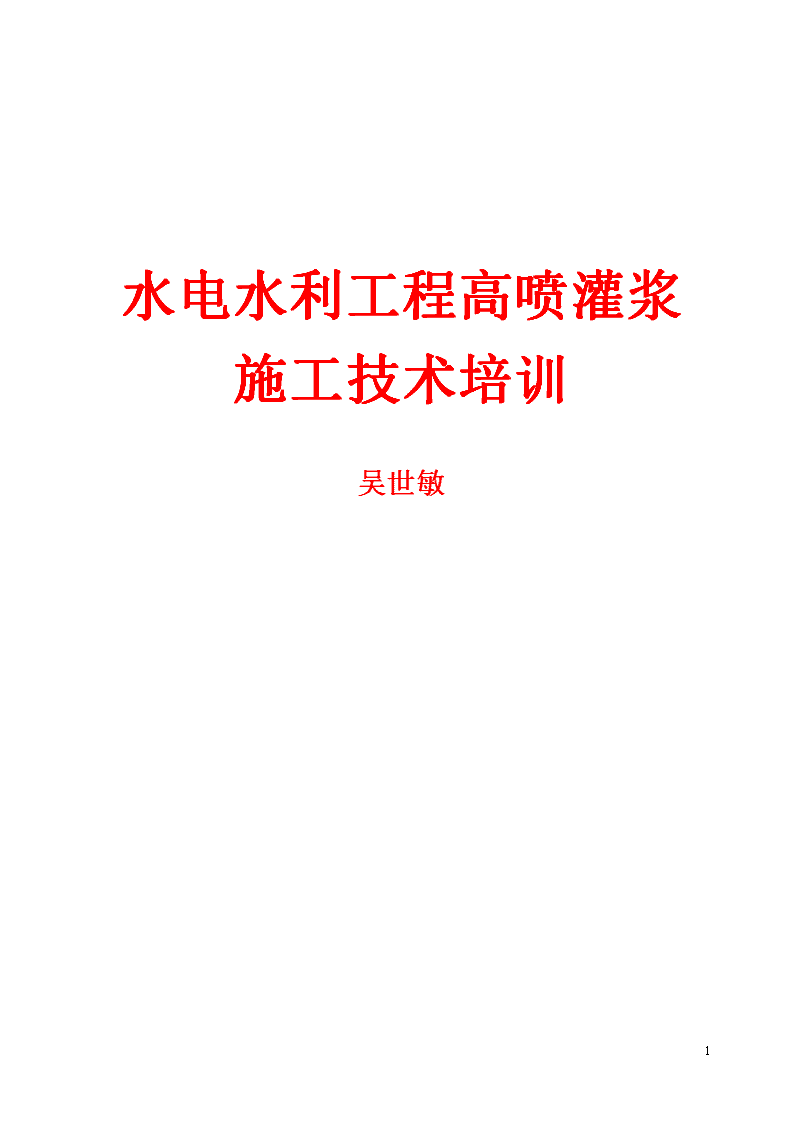

水电水利工程高喷灌浆施工技术培训吴世敏27 水电水利工程高喷灌浆施工技术培训在科学技术发展推动下，现代工业提供了大功率高压泵、钻机、硬质合金喷嘴总成等先进装备，在水力采煤工作中高压水射流技术原理应用中，为新的加固土体方法创造了新的物质条件和理论基础，于是在20世纪60年代末70年代初期别具一格的高压喷射灌浆法应运而生。在70年代末开始，在我国的岩土工程得到了应用与发展，广西水利厅从80年代末90年代初引进，首先应用是澄碧河水库，当时是山东水利厅施工队伍与广西海河公司（原广西区水电勘探基础工程处）合作。一、高压喷射灌浆法的类型（一）、高压喷射灌浆的形式所谓高压喷射灌浆，就是利用钻机把带有喷嘴的注浆管钻进至涂层的预定位置（现在我们所使用的大部分是先采用钻机按要求钻进形成有效的孔，在利用高喷架台车下入注浆管），以高压设备使浆液或水成为20～40MPa左右的高压流从喷嘴中喷出来，冲击破坏土体，当能量大、速度快和呈脉动状的喷射流的动压超过土体结构强度时，27 土层、土粒便从土体中剥落下来，一部分细小的土粒随着浆液冒出水面，其余土粒在喷射流的冲击力、离心力和重力等作用下，与浆液搅拌混合，并按一定的浆土比例和质量大小有规律地重新排列。浆液凝固后，便在土中形成一个固结体。固结体形状和喷射移动方向有关，一般分旋转喷射（简称旋喷）、摆动喷射（简称摆喷）和定向喷射（简称定喷）三种形式。旋喷是喷嘴一面喷射一面旋转和提升，固结体呈圆柱状；摆喷是一面喷射一面摆动和提升，固结体形如较厚墙状；定喷是一面喷射一面提升，喷射的方向固定不变，固结体形如壁状（薄壁）。当按一定规律完成高喷体连成群体、形成闭合的帷幕，用于节阻地下水流，基础防渗、坝体防渗和稳定边坡等工程。目前，在水利水电工程中，特别是水库除险加固工程和防洪堤工程中，用于坝体防渗墙主要是高喷防渗墙，当然也有混凝土（包括塑性混凝土）防渗墙。（二）、高压喷射注浆的基本种类当前，高压喷射注浆法的基本种类有单管法、二重管法、三重管法，它们各有特点，可根据要求和土质条件选用。27 1、单管法：单管高喷注浆是利用钻机等设备，把安装在注浆管（单管）底部侧面的特殊喷嘴，下入土层预定深度后，用高压泥浆泵等装置，以20～40MPa左右压力，把浆液从喷嘴中喷射出去冲击破坏土体，同时借助注浆管的旋转或摆动和提升运动，使浆液与土体上崩落下来的土颗粒搅拌混合，经过一定时间凝固，便在土中形成圆柱体或墙状固结体，呈CCPI法（日本称），主要在建筑工程地基处理中使用，水利工程很少使用。2、二重管法：二重管法是使用双通道的二重注浆管。当双重管钻进到预定深度后，通过在注浆管底部侧面的一个同轴双重喷嘴，同时喷射除高压浆液和压缩空气两种介质的喷射流冲出破坏土体，在高压浆液流和它外圈环绕气流的共同作用下，破坏土体的能量显著增大形成固结体的直径明显增加。此法在含砂砾量的较大的土层中使用较多，在水利工程中主要用于海堤和防洪堤，如柳州市防洪堤三中堤段基础高喷灌浆、贵港西江河堤部分河段高喷灌浆都采用二重管法（日本称SGI法）。（水库坝体防渗墙使用较少）27 3、三重管法：三重管法是使用分别输送水、气、浆三种介质的三重注浆管。在高压水喷射流和气流同轴喷射冲切土体，形成较大空隙，再另由注入压力0.1～1.0MPa的浆液填充，其固结体直径较大。（日本称CJPI法）。三重管法在目前国内常用的施工方法之一，在水利工程中使用较普遍，特别在水库坝体防渗施工中技术比较成熟，使用比较广泛。目前最先进是RJPI法。RJPI法是二重管法和三重管法的引身，主要是进行两次切削破坏土层。第一次是上段的超高压水和空气的复合喷射流体切削破坏土层，但没有被水泥浆液所置换；也可被抽出地面形成空穴，紧接着的第二次是下段的超高压浆液和空气的复合喷射流体，在第一次切削土层的基础上再次对土体进行切削，这样便增加了切削深度和置换的效果，加大了固结体的有效直径。RJPI法有两套喷嘴，分上套喷嘴和下套喷嘴。二、高压喷射注浆的基本原理（一）、高压水喷射流的性质高压水喷射流是通过高压设备获得巨大能量后从一定形状的喷嘴，27 用一种特定的流体运动方式，以很高的速度连续喷射出来的、能量高度集中的一股液流。高压喷射流的能量和切割能力（破坏力）与高压水的流量、喷嘴出口面积、喷嘴入口压力、水（浆）的密度等有关。我们在这里不作详细分析。（二）、高压喷射流的种类及其构造和特性1、种类，有两种：①单管喷射流为单一的高压水泥浆液喷射流；②二重管喷射流为高压浆液喷射流与其外部环绕的压缩空气喷射流，组成为复合式高压喷射流；③三重管喷射流由高压水喷射流与其外部环绕的压缩空气喷射流，组成为复合式高压喷射流；2、构造：高压喷射流的构造也比较复杂，这里只作简单说明。①单液高压喷射流构造结构沿着初期区域包括中心轴，分为初期区域、主要区域和终期区域。单液高压喷射流作用区域在中间的主要区域，终期区域能量损失快，无多大切割土体作用。②水（浆）气同轴喷射流构造水气同轴喷射流也27 分为初期区域、迁移区域和主要区域三个区域。同轴喷射流作用区域在尾部的主要区域，所以它的作用范围比较大，有效距离比较长。3、特性两种喷射流相比较有两个特性：①初期区域长度增加。一般复合式高压喷射流初期区域比单一高压喷射流增加5～7倍；②空气喷流帷幕的作用。在水气同轴喷射中，空气流帷幕的作用是保护水喷射流，使其减缓衰减程度。实践证明，空气喷射流速度较大时，高压喷射流速度衰减较小；空气喷射流的流量也影响高压喷射流的有效长度。压缩空气从0.4m3／min增加到0.8m3／min，喷射长度增加2倍左右。（三）、喷射固化的机理1、高压喷射流对土体的破坏作用高压喷射流破坏土体的效能随着土的物理力学性质的不同，在数量方面有较大地差异。喷射流破坏土的机理比较复杂，目前在理论上尚未充分探明，但可以透过喷射现象，分析出破坏土的主要作用，如下图：共有七个方面的作用来破坏土体：27 喷流动压喷射流的脉动负荷高压喷射流水块的冲击力空穴现象水楔效应挤压力气流搅动喷射流破坏的因素图（1）喷流动压高压喷射流冲击土体时，由于能量高度集中地冲击一个很小的区域，因而在这个区域内及其周围的土和土结构的组织之间，受到很大的压应力作用，当这些外力超过土颗粒结构的破坏临界数值，土体便受到破坏，压力越高，流速越大，则破坏力越大，切割、搅拌土体的范围也增加。（2）喷射流的脉动负荷27 当喷射流不停地脉冲式冲击土体时，土粒表面受到脉动负荷的影响，逐渐积累起残余变形，使土粒失掉平衡，从而促使了土的破坏。（3）水块的冲击力由于喷射流继续锤击土体产生冲击力，促进破坏的进一步发展。（4）空穴现象当土体没有被射出孔洞时，喷射流冲击土体，以冲击面上的大气压力为基础，产生压力变动，在压力差大的部位产生空洞，呈现出类似空穴现象。在空穴中，由于喷射流的激烈紊流，也会把较软弱的土体掏空，造成空穴扩大，使更多的土粒遭受破坏。（5）水楔效应当喷射流充满土层，由于喷射流的反作用力，产生水楔，喷射流在垂直喷射流轴线的方向上，楔入土体裂隙或薄弱部位，这时喷射流的动压变为静压，使土体发生剥落，裂隙加宽。（6）挤压力喷射流在终期区域能量衰减很大，不能直接破坏土体，使土粒剥落，但对边界土产生挤压力，对四周土有压密作用，使部分浆液进入土粒之间的空隙里，使固体与四周土紧密结合，不产生脱离现象。27 （7）气流搅动在水气同轴喷射作用时，空气流将已被高压喷射流破坏的土体上的土粒迅速吹散，使喷射流的作用得以保持，能量消耗减少，因而增大了高压喷射流的破坏能力。2、水泥与土的固化机理简单认识它的固化过程。高压喷射所采用的硬化剂主要是水泥。喷射固结体是一种特殊的水泥——土网络结构。在高压喷射搅拌过程中，水泥和土被混合在一起，土颗粒间被水泥浆所填满，水泥水化后在土颗粒的周围形成了各种水化物结晶，随着土体的不断被挤密，形成了一种特殊水泥土结构。在水泥胶质体凝固的作用下，固结体的强度将不断提高，具有很高耐久性，可以用在永久工程。3、高喷固结体的基本性状（1）固结体的形状可控固结体的形状可以通过喷射参数来控制大致可喷呈圆柱状、板墙状及扇形状。三种基本形状，还有其他的形状（可根据工程需要控制），由于地层情况、喷射流脉动和提升速度等因素不均匀，固结体的周围很粗糙，呈不规则脉动。27 （2）固结体质量轻我们拿到一块高喷体块在手上，感觉比较轻手。因含有一定数量气泡，因此固结体的质量较轻，轻于或接近原状土的密度（±10%）。粘性地层固结体轻，比原状土轻10%，砂类地层固结体比原状土重10%，但比混凝土块比较轻很多。（3）透气、透水性差固结体内虽有一定孔隙，但这些孔隙并不贯通，为封闭型，而且固结体有一层较致密的硬壳，一般现场挖开可见到，其渗透系数达10-6cm／s或更小，具有较好的防渗性能，在水利工程中主要利用这一性状。（4）固结体强度高砂类土高喷体抗压强度4～10MPa，粘性土高喷体抗压2～4MPa。在地基处理中常用，抗压强度主要用于建筑业。三、施工方法（一）、施工机械设备高压喷射灌浆的设备由造孔系统、供水系统、供气系统、制浆系统、供浆系统和喷射系统组成。因喷射种类不同，所使用的设备种类和数量均不同，主要包括高喷台车、高压水（浆）泵27 （其中一种高压水泵可以压水不能压浆，一种是高压浆泵可以压浆也可以压水）、成孔钻机、泥浆泵、空压机、泥浆搅拌机、喷射管（含喷嘴总成即喷头）、高压管等。1、造孔系统造孔系统由钻机、泥浆泵组成，主要能形成高喷灌浆孔，钻机是多种多样的。钻机一般采用回转钻机，钻孔直径φ130～φ150mm。一般使用液压100型，泥浆泵是用于输送水泥浆液的主要设备，由于水泥浆液是颗粒状的，对设备的密封系统和缸体有一定磨损，造成吸入和排出的浆液不稳定，造成流量的下降，要经常对其进行保养和维修。目前使用最多BW150型泥浆泵，动力7.5kw。2、供水系统供水系统由高压水泵、压力表、高压截止阀、高压管和供水泵等组成。高压水泵是高喷灌浆的关键设备，要求压力和流量稳定并能在一定的范围内调节。高压喷灌的设计压力35～40MPa，流量70～8027 L／min，要求其额定压力应不小于设计规定压力的1.2倍（规范）。目前使用S2系列高压泵（聚能）动力75kw，流量＞80L压力53MPa.高压截止阀用于调节工作压力，排泄高压水，高压管采用多层钢丝缠绕胶管，工作压力60～80MPa。3、供气系统供气系统由空压机、流量计、输气管组成。一般使用VF—6／7空压力，动力37kw／h，流量6m3／min，压力0.7MPa，现在有些施工是达不到设计要求的。4、制浆系统制浆系统主要设备由上料机、浆液搅拌机、浆液贮藏浆桶。5、喷射系统喷射系统是高喷灌浆的中心工作系统，设备很关键，由垂直高架台（高度达到16-18米，注意现场高压线路）、卷扬机、旋摆机、喷射管、喷嘴组成。喷射管上下移动是通过卷扬机实现，要求是无级调速，并且卷扬机有一定的提升能力（1.5T）。旋摆机使喷射管以旋、摆、定三种喷射形式工作。（二）、施工方法高压喷射灌浆在施工前必须做好以下准备工作：1、熟悉高喷工程的设计文件和图纸及有关资料、要求、并编写施工组织设计。包括：①27 工程概况，主要施工项目及要求；②高喷灌浆控制标准及施工注意事项；③施工现场平面布置并作图示；④工程量及施工进度计划；⑤主要机械及用水用电、备料等计划；其中用电总动力达至130～150KVA，只是高喷灌浆施工部分，钻孔部分另计。⑥人力资源配置；⑦质量保证体系，质量检验及工程验收。2、根据施工平面图要求安装、调试好进场设备，开挖施工槽、排水沟、泥浆沉淀池，复核高喷墙轴线的桩粒和标高。3、很关键的一点，正式施工前必须高喷试验，确定正式的技术参数（编写高喷灌浆试验报告）。高喷灌浆常用参数见技术规范（DL／T5200—2004）。高压喷射灌浆的施工工艺流程：浆液制作高喷台车就位钻机造孔钻机就位喷射灌浆安装喷射装置下面结合高喷灌浆施工规范要求详细讲解各工艺流程。27 （1）浆液的制作及要求①制作过程一般由水泥联合制机拌制。先根据设计要求，按照搅拌机的容积分别计算每桶浆液的水和水泥用量。首先加入规定量的水，再缓慢地加入规定量的水泥进行搅拌，通常搅拌不小于90s,使用高速搅拌机应不小于30s，保证浆液拌制的均匀。拌制好的水泥浆液放到储浆桶后，一定时间内未使用也应有设备进行搅拌，防止水泥浆液析水沉淀。水泥浆液从制备至用完的时间不应超过4小时。②高喷灌浆对浆液的要求（参照规范浆液要求）6.0.1（原文）强调宜采用普通硅酸盐水泥，矿渣水泥一般不予使用，主要是根据水泥与土的固化原理来分析（理论较复杂，不作说明），同时必须按水泥材料的抽检要求进行抽检。6.0．3（原文）比重（密度）测量方法主要采用NB—1型比重称测量控制浆液密度。6.0．4（原文）一般加入2%左右水玻璃作为速凝剂，主要是个别孔内严重漏浆或串浆时，以促进速凝。6.0．27 6（原文）制浆材料的称量误差较大，这是施工通病，能不能固结好浆液的浓度对高喷墙的质量很大关系，经常有为了经济利益而减料不偷工的现象。6.0．8定时检测，一般30min左右间隔和有变化时（两个条件）要测量。6.0.10（原文）水利工程主要是堤防和坝体，一般含黏粒较多的土层，为保证工程质量，一般不作回浆使用，回浆看起来比重较大，实际上是黏粒土。（2）高喷设备的要求及特点（对照规范机具部分P9）7.0.1（原文）一方面要考虑适合地层造孔的钻机，另一方面要考虑工作效率的配套，一般3～4台钻机，相配1台高喷台车才能保证造孔速度。7.0.2（原文）整套管路（水路、浆、气路）都要求密封，不得有泄露现象，特别是高压水，当有高压水泄露将严重影响有关参数的真实性，从而影响高喷墙质量；当高喷孔较深，喷射注浆过程中需拆卸注浆管时，一般15min内完成，过久容易引起堵管、堵孔现象，所以喷射管的装卸要简便；喷射管体在孔内喷射时，防止被埋被卡，必须有足够刚度且顺直，否则容易发生事故；目前喷嘴的定向主要靠定向27 槽，多节喷射管连接后容易出现喷嘴方向改变，摆喷和定喷时应沿喷嘴方向在喷射管上做好标记，注意与动力头指针和刻度位置，以免拆卸错位。确保喷嘴方向准确，是确保高喷墙体的搭接质量，一般要求在地面上连接的调正（校正）。7.0.3（原文）喷嘴采用合金材料制造，具有较高耐磨性能（抗高压水割性能），如果喷嘴过度磨损及时更换；喷嘴的结构尺寸和加工精度要求较高，当精度有偏差时，喷射流将严重变形（举例说明：喷嘴中心线与气嘴中心线不重合时的现象）。7.0.8（原文）目前很多时候供气气量的仪表被忽视，而无法准确其其流量。7.0.9（原文）旋转、提升和摆动的性能一般都能满足设计要求，但是卷扬机的提升能力有可能存在问题，要求提升能力1.5T以上，防止喷射管被卡而无法起拔。（3）钻机造孔的要求及注意事项①对应8.0.1和8.0.4：高喷钻孔可采用回转钻进、冲击钻进、振动钻进等方法，并允许泥浆护壁钻进。采用套管（或特制PVC花管）护壁的在起拔前应向孔内注满优质固壁泥浆。27 目前钻孔的方法都可使用，目的是保证成孔，能顺利下置喷射管。②8.0.2：钻孔开孔位置与设计位置偏差不得大于50mm，因故（一般遇到构建物、线路等）变更孔位时，应征得监理和设计同意。主要是保证高喷墙搭接质量，通过加密等措施来保证。③8．0．3原文很清楚：钻进过程中，出现泥浆严重漏失、孔口不返浆时，可采取加大泥浆浓度、泥浆中掺砂或填充堵漏材料膨润土护壁等措施，直至孔口返浆后继续钻进，堵漏的材料和方法比较多，现场灵活使用。④原文8.0.5：钻孔施工时采用预防孔斜的措施，钻机安放要稳定牢固、水平，尽量加大粗径钻具，钻杆和钻具垂直度偏差不应超过5‰。并应按设计要求测量孔斜，孔深小于30m时，孔斜率不应超过1%。孔斜率是关系高喷墙的连接质量，定喷和摆喷还要考虑孔斜的方位。（解释：偏上游或偏下游影响搭接情况）⑤8.0.6钻孔孔径应大于喷射管外径20mm以上，一般认为孔径偏大较好，目前常用φ90～φ110mm的喷射管，考虑到钻孔有缩径现象，钻孔终孔φ130mm，确保高喷孔有足够空间置入喷射管，如果孔径较小，对定喷的影响圈套，有可能喷出口的板墙很薄，起不到防渗的目的，对旋27 喷影响不大。⑥8.0.7钻孔的有效深度应超过设计墙底深度0.3～0.5m；一般进入基岩或相对不透水层0.5m，且防止孔底超过0.1m的沉淀。验收钻孔深度时，既要测量孔深，也应测量沉淀厚度，有时候由于沉淀物过多，喷射管无法下置到设计位置。⑦8.0.8应选定部分一序孔作为先导孔，采取芯样，划分层位，核对补充勘探资料，一般勘探资料很粗糙，与实际情况相差很大，先导孔能进一步确定高喷墙底部位置。（这一点很关键，设计一般不确定墙体深度）当地层复杂、层位变化较大时，先0.3～0.5m导孔间距可小一些，反之则宜大一些，一般20～30m，先导孔的深度应比其他高喷孔稍深。⑧8.0.10钻进时应详细记录孔位、孔深、地层变化和漏浆、掉钻等特殊情况，记录在钻孔班报表上。便于高喷灌浆时针对不同的地层条件和孔内情况采取相应的技术措施，如遇含卵石、块石过多、腐植物等地层进行特殊处理，确保高喷灌浆质量；一旦发生质量问题时，也便于调查分析和处理。另外补充两点：这两点很关键，可以说是经验。27 一、钻孔施工顺序应根据灌浆要求和方便施工的原则进行安排，高喷灌浆要求一般分Ⅰ序和Ⅱ序施工，但是，由于坝体地层比较松散，当正常Ⅰ、Ⅱ序施工时相隔孔过近，当进行高喷灌浆时，容易出现串孔串浆、塌孔等现象；同时当钻孔过近时，钻孔中的水和泥浆将渗透整个钻孔周围，坝体土层形成饱和状态，加上高喷注入大量水分，坝体可能会出现沉降现象，出现坝体裂缝，类似工程有恭城县兰洞水库、邕宁那寨水库等都出现过。二钻孔不合格的现象时有发生：螺旋孔现象，表现为孔壁不完整垂直；缩孔现象，有些地层土层为膨胀土，遇水产生后使孔径变小，沉淀物过多等，这些钻孔是不能够按要求置入喷射管或置入深度达不到设计要求，要重新进行扫孔处理。（4）高喷灌浆操作要点及注意事项高喷灌浆操作工艺是影响固结体防渗墙的主要因素之一，施工中要注意几个操作要点：①喷射灌浆前要检查高压设备和管路系统。设备的压力和排量必须满足设计要求，使用高压泵时，应对安全阀进行测定，其运行必须可靠，道路系统的密封必须良好，各通道和喷嘴不得有杂物。27 ②下注浆管时，要尽可能快的完成，要预防风、水喷嘴被泥砂堵塞，可在插下喷射管前用一层薄塑料膜包扎好。③对三重管，应在空气包（储气罐）出口装单向阀，避免高压水、浆液回堵气路。喷射注浆时要注意设备开动顺序，应先送浆、后送水、再送风，并使参数逐渐升高到规定值，待浆液返出孔口时，才可开始提升注浆管，自下而上喷射灌浆。在停止（或拆卸）时，先停水，后停浆，再停风。④喷射注浆过程中，应注意冒浆情况，以及时了解土层情况，喷射切割效果（有经验的很直观）。采用单管或二重管喷射注浆时，冒浆量小于注浆量20%为正常现象，超过20%或完全不冒浆应查明原因并采取相应措施。采用三重管注浆时，冒浆量大于高压水的喷射量，但其超过量应小于注浆量的20%。结合现场施工中情况解读规范中高喷注浆部分（P11页）。对照规范原文解读：9.0.1（原文）不光钻孔验收合格，下置喷射管也要合格（深度、方向等）。9.0.3参数说明：①水嘴直径1.7-1.9，使用2-3个孔要更换；②气嘴环状间隙要均匀（27 解释不均匀后果），影响喷射流，导致切割能力；③提升速度，一般坝填土粘土，调小值，保质量，防止喷射夹层；④转速和摆速，说明每cm有不少于一次切割，否则也有可能出现夹泥现象。9.0.4（原文）本条规定了喷射前应进行的准备工作。地面试喷是检查高压射流压力、喷嘴开头和直径、高压管路和高压泵系统是否正常的有效方式。通过试喷可以选定适合的高压喷嘴和检查供风、水和供浆系统及其管路是否正常畅通。在地面上调准喷射方向和摆角度，是进行定喷和摆喷必不可少的工序之一。定向的精确度将直接影响墙体的搭接质量，施工时务必采用可靠和准确的手段对此进行控制，如果喷射方向不准确，导致的后果不成连续防渗墙。9.0.6—原位喷射；9.0.7—复喷工艺（很多地方使用）；9.0.8—常见故障（后面另外讲）；9.0.9—孔口漏浆；9.0.10—孔口回浆；9.0.11—串浆；9.0.1227 （原文）此款很关键，在施工时要求有专人观察孔口返浆情况。不返浆有二种情况：一种是有气返上且孔口水位有变化；一种是无气上返孔口水位无变化。前一种是有严惩漏浆现象，而后一种可能存在喷射管被卡或埋，孔口浆液上返不畅通，这必须要拆卸喷射管，在拆卸喷射管前，先大幅度降低水压、风量、浆压，有效地防止造成地层劈裂或地面抬动。举例说明（那寨水库劈裂近30米）。9.1.14（原文）由于孔内的浆液发生析水、沉淀和凝固收缩，高喷凝结体的顶部产生凹凸现象，如果不及时进行回灌，将会在地表以下形成空洞，难以保证上部墙体质量。用回浆或新拌浆液均可。9.0.15复喷工艺，对同一孔段进行复喷，更好地保证高喷灌浆的质量，特别是有事故地段或特别位置要复喷。（5）常见故障及处理措施高喷灌浆过程中，出现各参数突降或骤增，孔口回浆异常等情况时，必须查明原因，及时处理。①孔内漏浆处理方法：不冒浆或断续冒浆，处理措施：一是土质松散造成，可适当复喷；二是附近有空洞、通道，则应不提升注浆管继续灌浆或拔出注浆管待浆液凝固后再灌浆；②27 、大量冒浆压力稍有下降，注浆管可能被击穿或孔洞，大量的水或浆涌出，应拔出注浆管进行检查；③、压力骤然上升，可能喷嘴或管路被堵塞，可采用以下措施：在高压泵和注浆泵的吸水管和泥浆储备箱中设置过滤网，并经常清理。认真检查风、水、浆的通道，防止风、水喷嘴被堵，注意注浆泵保养，保证注浆过程不发生故障，避免水泥浆在管道内沉淀；④、流量或压力突然下降或排量达不到要求可能存在泄漏现象，可采取以下措施：检查阀、活塞缸套等另件、磨损大的及时更换；检查吸水（浆）管道是否畅通，是否漏气，避免吸入空气；检查安全阀、高压管路，清除泄漏；检查活塞每分钟的往复次数是否达到要求，消除转动系统中的打滑现象；检查喷嘴是否符合要求，更换过度磨损的喷嘴。（三）、如何保证施工质量1、科学、真实的现场喷射试验27 选择有代表性的地层进行高喷注浆现场试验。试验宜采用不同单孔。群孔进行，以确定高喷灌浆的方法及其适用性，确定有效喷射范围、施工参数、浆液性能要求适宜的孔距排距、墙体防渗性能等。编写高喷注浆试验报告，由参建各单位核定。2、严格按规范要求施工多年来，在各种规模的水工建筑物中，在复杂多样的地质条件下，建成了大量的高喷注浆防渗墙，积累了丰富的经验，规范要求是强制性条文，必须严格执行，才能确保工程质量。3、严格控制各施工参数高喷灌浆是一项多种介质同步作用的整体性施工，要保证施工质量最基本的就是要保证施工参数达到设计要求，某一项参数发生变化有可能影响或导致固结体防渗墙的质量。4、注意各施工细节高喷灌浆工艺细节比较多，每个细节都很容易导致施工质量，在施工中不要忽略一些施工细节。5、杜绝或减少施工事故发生一般来说质量问题都出现在施工事故当中，堵绝和减少施工事故发生就是保证施工的质量。（四）、工程质量检查1、施工过程检查：高喷灌浆在地下施工，属于隐蔽工程，施工过程中应对高喷灌浆材料、；浆液和各道工序的质量、参数进行控制和检查，并做好记录；27 2、高喷墙检查方法：主要有开挖检查、围井、钻取岩芯、压水试验等方法，常用的是围井检查。如图：3、高喷墙检查的内容：（1）高喷墙的物理性状，包括整体性和均匀性；（2）高喷墙的几何特征，包括有效直径、厚度、深度范围和垂直度等；（3）高喷墙体的强度特征和搞渗性能（主要）测定抗渗系数；（4）高喷墙整体效果，可在上下游布设测压管观测和对比上下游水位差；或设量水堰，观测和对比施工前、后渗水量，分析整体防渗效果。（五）验收资料整理方法及注意事项1、设计图纸、设计说明书、施工技术要求及设计修改通知等；2、施工原始记录（钻孔班报表，高喷灌浆施工记录表A1、高喷灌浆工程综合成果表A2、高喷灌浆孔质量检验表A3、高喷灌浆单元工程质量评定表A4），成果资料、检验测试资料、施工报告或施工技术总结等；27 3、质量检查记录、单元工程验收资料、重大质量事故报告等；这些施工单位都懂得整理，不再说明。四、工程实例（一）、博白县火甲水库主坝高喷灌浆防渗墙（二）、恭城县兰洞水库除险加固主坝高喷灌浆防渗墙1、工程概况2、工程总体布置、主要工作内容3、主要施工方法4、施工质量管理措施5、安全生产文明施工措施6、施工完成情况及工程质量27
