武汉大学《水电站》模拟试题.docx

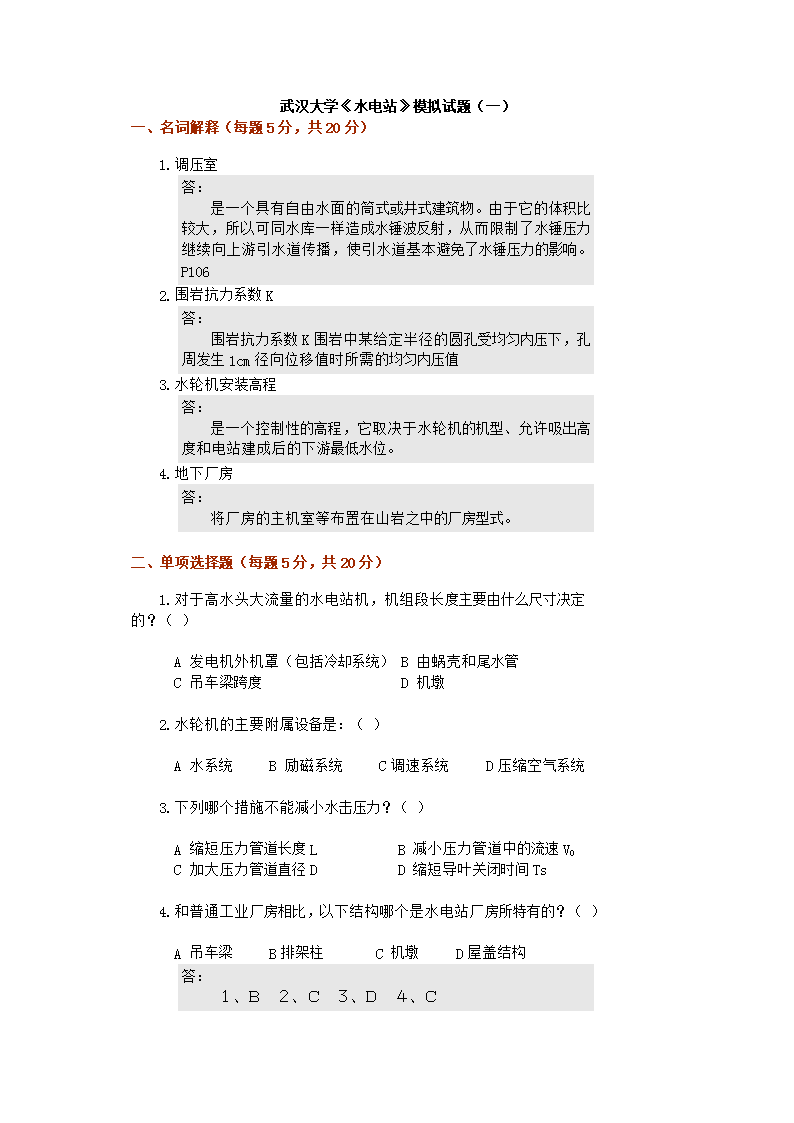

武汉大学《水电站》模拟试题（一）一、名词解释（每题5分，共20分）　　1.调压室　答：　　是一个具有自由水面的筒式或井式建筑物。由于它的体积比较大，所以可同水库一样造成水锤波反射，从而限制了水锤压力继续向上游引水道传播，使引水道基本避免了水锤压力的影响。P106　　2.围岩抗力系数K　答：　　围岩抗力系数K围岩中某给定半径的圆孔受均匀内压下，孔周发生1cm径向位移值时所需的均匀内压值　　3.水轮机安装高程　答：　　是一个控制性的高程，它取决于水轮机的机型、允许吸出高度和电站建成后的下游最低水位。　　4.地下厂房　答：　　将厂房的主机室等布置在山岩之中的厂房型式。二、单项选择题（每题5分，共20分） 　　1.对于高水头大流量的水电站机，机组段长度主要由什么尺寸决定的？（）　　　A发电机外机罩（包括冷却系统）B由蜗壳和尾水管　　　C吊车梁跨度　　　　　　　　　D机墩　　2.水轮机的主要附属设备是：（）　　　A水系统　　B励磁系统　　C调速系统　　D压缩空气系统　　3.下列哪个措施不能减小水击压力？（）　　　A缩短压力管道长度L　　　　　B减小压力管道中的流速V0　　　C加大压力管道直径D　　　　　D缩短导叶关闭时间Ts　　4.和普通工业厂房相比，以下结构哪个是水电站厂房所特有的？（）　　　A吊车梁　　B排架柱　　　C机墩　　D屋盖结构　答：　　１、Ｂ　２、Ｃ　３、Ｄ　４、Ｃ 三、判断题（每题7分，共28分）　　1.对于明钢管抗外压稳定计算，内水压力越大越不利。（）　　2.立式机组水电站安装间设计时顶部高程和宽度一定要与主厂房相同，因为共用同一起重机。（）　　3.地下埋管放空时所受的最大外压值为1个大气压。（）　　4.厂房混凝土分期的目的是为了便于施工和保证施工质量。（）　答：　　１．×　２．√　３．×　４．√四、简述题（每题8分，共32分）　　1.地下埋管采取哪些工程措施可以减小钢衬的厚度？为什么？（至少给出2项工程措施）　答：　　１）固结灌浆——提高围岩的单位弹性抗力系数K0　　２）低温、接缝灌浆——减小钢衬与混凝土衬圈的缝隙Δ　　2.水电站厂房设缝的目的是什么？永久横缝需要设置在什么位置？　答：　　设缝目的：为了满足控制温度应力、不均匀沉降和满足施工要求。设永久横缝位置：主机室与安装场之间，主机室副厂房之间，主机室每1-2台机组需要设永久横缝。　　3.给出减小水击压力的措施（至少3种）　答：　1）减小压力管道的长度L　　　a）选线短　　　b）设置调压室　2）减小压力管道中的流速v0　　　若加大D可免设调压室，一般是合理的　3）延长有效关闭时间Ts　　　a）反击式——装设减压阀（空放阀）　　　b）冲击式——？折向器（折流器）　　　c）设置水阻器(相当于大型热得快)　4）采用合理的调节规律　　　中低水头H0小——先快后慢（末相水击）　　　高水头H0大——先慢后快（第一相水击）　　　　4.某水电站压力钢管长L=500米，导叶有效关闭时间为Ts=10秒，（设水击传播速度为a=1000米/秒，丢弃满负荷）。判断产生何种类型的水击。　 答：　　　　因为关闭时间Ts大于一相，即Ts=10秒>1.0秒，所以产生间接水击。2F水电站与水轮机5 ．无压引水道中采用的平水建筑物是（）。 A ．坝 B ．调压室 C ．隧洞 D ．压力前池 6 . ( )厂房位于拦河坝下游坝趾处，厂房与坝直接接触或相连，发电用水由引水道直接穿过坝体引人厂房。 A ．坝后式 B ．地下式 C ．河床式 D ．引水式 7 . ( )厂房位于河床中，本身也起挡水作用。 A ．坝后式 B ．地下式 C ．河床式 D ．引水式 8 . ( )厂房与坝不直接相连，发电用水由引水建筑物引入厂房。 A ．坝后式 B ．地下式 C ．河床式 D ．引水式9 . ( )水轮机应用范围广（约为 20 一 700m ）、结构简单、运行稳定且效率高，是应用最广泛的一种水轮机。 A ．混流式 B ．轴流式 C ．斜流式 D ．贯流式 10 . ( )水轮机的应用水头约为 3 ? 80m ，在中低水头、大流量水电站中得到广泛应用。 A ．混流式 B ．轴流式 C ．斜流式 D ．贯流式 11 . ( )水轮机的适用水头约为 1 一 25m ，是低水头、大流量水电站的一种专用机型。 A ．混流式 B ．轴流式 C ．斜流式 D ．贯流式 12 ．根据我国“水轮机型号编制规则”，水轮机的型号由（）部分组成。 A ．二 B ．三 C ．四 D ．五 13 ．某水轮机型号为 HL22o 一 LJ 一 200 ，其中 200 表示（）。 A ．转轮标称直径 B ．转轮型号 C ．主轴型号 D ．工作水头 14 ．某水轮机型号为 HL220 一 LJ 一 200 ，其中 220 表示（）。 A ．转轮标称直径 B ．转轮型号 C ．主轴型号 D ．工作水头 15 ．低水头，中水头和高水头水电站是按（）划分的。 A ．水轮机发电机组的工作水头大小 B ．水库的调节能力C ．水电站建筑物的组成特征 D ．水电站按什么形式的大坝堵挡水 16 ．用来将发电用水自水库输送给水轮机发电机组的建筑物是（）。 A ．挡水建筑物 B ．泄水建筑物 C ．排水建筑物 D ．水电站引水建筑物 17 ．用来平稳由于水电站负荷变化在引水或尾水建筑物中造成的流量及压力变化的水电站建筑物是（）。 A ．发电、变电和配电建筑物 B ．水电站平水建筑物 C ．过船建筑物 D ．水电站进水建筑物 18 ．厂房位于溢流坝坝趾处，溢流水舌挑越厂房顶泄入下游河道的厂房形式属于 ( )。 A ．挑越式厂房 B ．溢流式厂房 C ．坝内式厂房 D ．坝上式厂房 19 ．厂房位于溢流坝坝趾处，厂房顶结构兼作溢洪道的厂房形式属于（）。  A ．挑越式厂房 B ．溢流式厂房 C ．坝外式厂房 D ．坝内式厂房 20 ．混流式水轮机应用水头的范围是（）。 A . 20 ? 700m B . 30 ? 600m C . 20 ? 600m D . 30 ? 7O0m 21 ．轴流式水轮机的应用水头约为（）。 A . 5 ? 80m B . 3 ? gom C . 3 ? 80m D . 3 ? 70m 22 ．具有较宽的高效区，适用水头约为 40 一 200m ，结构特别复杂，加工工艺要求和造价均较高，一般较少使用的水轮机是（）。 A ．斜流式水轮机 B ．贯流式水流机 C ．混流式水轮机 D ．轴流式水轮机 23 ．大型水斗式水轮机应用水头约（）。 A . 300 ? 1700m B . 300 ? 1500m C . 200 ? 1700m D . 400 ? 150Om 24 · 仅适用于单机出力不超过 l000kw 的小型水电站，适用水头一般为 5 一 10Om 的水轮机是（）。 A ．水斗式水轮机 B ．斜击式水轮机 C ．冲击式水轮机 D ．双击式水轮机 25 · 以下水轮机类型中，不属于冲击式水轮机的是（）。 A ．混流式水轮机 B ．水斗式水轮机 C ．斜击式水轮机 D ．双击式水轮机来源:考试大_二级建造2F水电站与水轮机复习题二、多项选择题1 ．水电站按水轮机发电机组的工作水头大小可分为（）水电站。 A ．低水头 B ．引水式 C ．中水头 D ．高水头 E ．河床式 2 ．水电站按水库的调节能力分为（）水电站。 A ．低水头 B ．无调节 C ．中水头 D ．高水头 E ．有调节 3 ．以下属于坝式水电站的有（）。 A ．坝后式 B ．挑越式 C ．厂房溢流式 D ．河床式 E ．坝内式 4 ．水电站枢纽工程主要建筑物包括（）。 A ．坝 B ．闸 C ．溢洪道 D ．挡土墙 E ．厂房 5 ．水电站平水建筑物主要包括（）。 A ．坝 B ．调压室 C ．隧洞 D ．压力前池 E ．溢洪道 6 ．水电站厂房一般由以下四部分组成： ( )。 A ．主厂房 B ．副厂房 C ．尾水渠 D ．变压器场 E ．高压开关站 7 ．根据厂房在水电站枢纽工程中的位置及其结构特征，水电站厂房可分为（基本类型。 A ．坝后式 B ．地下式 C ．河床式 D ．引水式 E ．地面式 8 ．水轮机按水流能量的转换特征分成（）两大类。 A ．混流式 B ．轴流式 C ．水斗式 D ．反击式 E ．冲击式  9 ．下列属于反击式水轮机的有（）等A ．混流式水轮机 B ．斜流式水轮机 C ．斜击式水轮机 D ．贯流式水轮机 E ．双击式水轮机 10 ．冲击式水轮机按射流冲击转轮的方式不同可分为（）三种。 A ．混流式 B ．水斗式 C ．斜流式 D ．斜击式 E ．双击式 11 ．反击式水轮机按转轮区内水流相对于主轴流动方向的不同可分为（  ）A ．混流式 B ．轴流式 C ．冲击式 D ．斜流式 E ．贯流式 12 ．水电站的典型布置形式有（）。 A ．引水式电站 B ．河床式电站 C ．坝内式电站 D ．坝式电站 E ．贯流式电站来
