水电机械运行与检修专业行业水轮机检修工高级技师试卷合并卷.doc

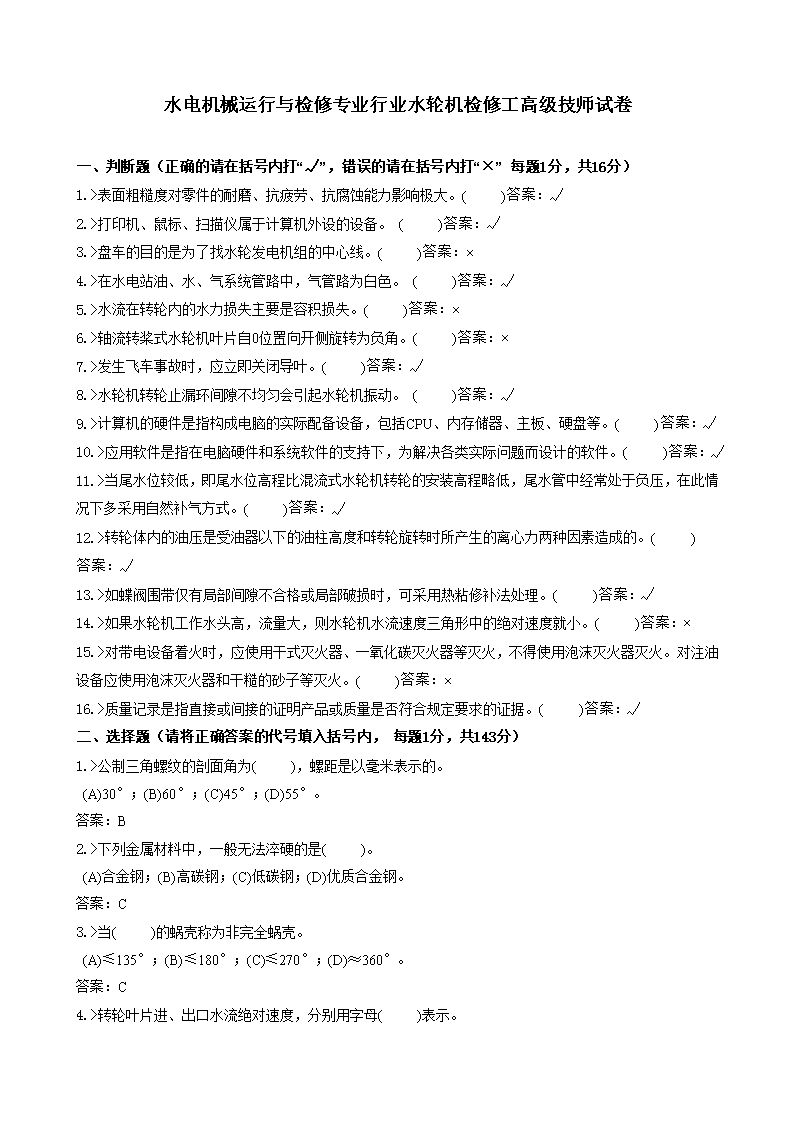

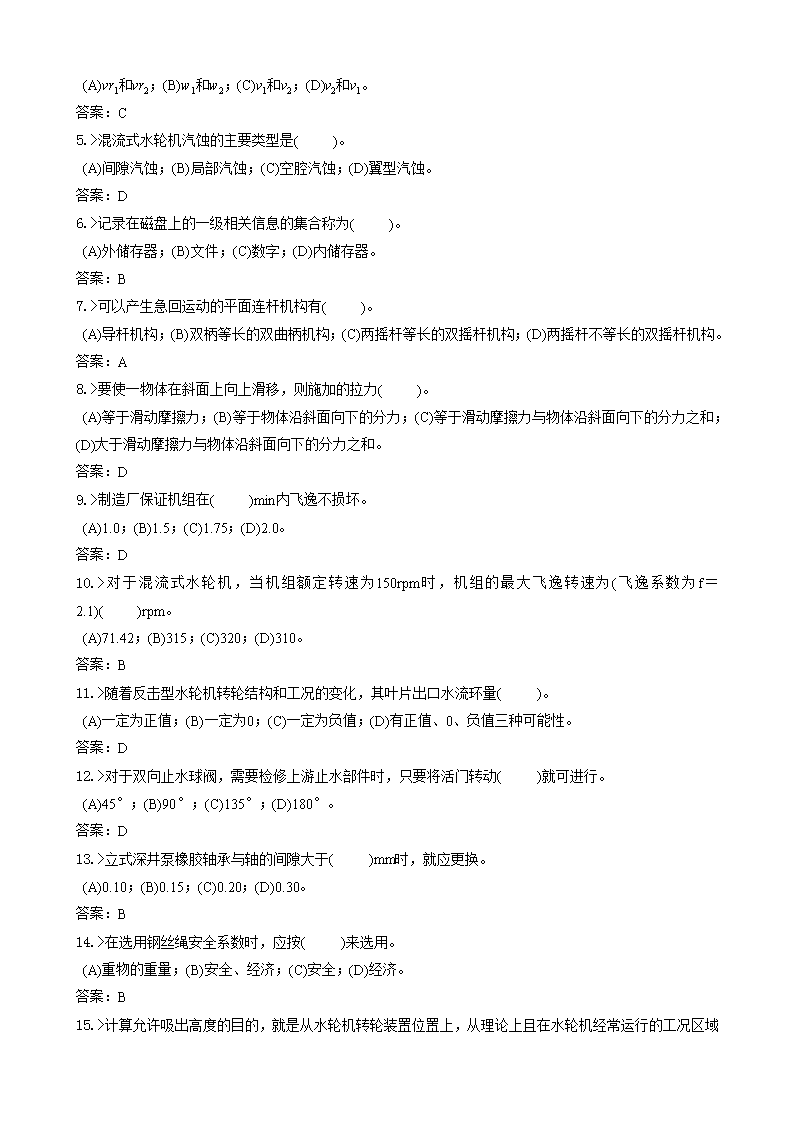

水电机械运行与检修专业行业水轮机检修工高级技师试卷一、判断题（正确的请在括号内打“√”，错误的请在括号内打“×”每题1分，共16分）1.>表面粗糙度对零件的耐磨、抗疲劳、抗腐蚀能力影响极大。()答案：√2.>打印机、鼠标、扫描仪属于计算机外设的设备。()答案：√3.>盘车的目的是为了找水轮发电机组的中心线。()答案：×4.>在水电站油、水、气系统管路中，气管路为白色。()答案：√5.>水流在转轮内的水力损失主要是容积损失。()答案：×6.>轴流转桨式水轮机叶片自0位置向开侧旋转为负角。()答案：×7.>发生飞车事故时，应立即关闭导叶。()答案：√8.>水轮机转轮止漏环间隙不均匀会引起水轮机振动。()答案：√9.>计算机的硬件是指构成电脑的实际配备设备，包括CPU、内存储器、主板、硬盘等。()答案：√10.>应用软件是指在电脑硬件和系统软件的支持下，为解决各类实际问题而设计的软件。()答案：√11.>当尾水位较低，即尾水位高程比混流式水轮机转轮的安装高程略低，尾水管中经常处于负压，在此情况下多采用自然补气方式。()答案：√12.>转轮体内的油压是受油器以下的油柱高度和转轮旋转时所产生的离心力两种因素造成的。()答案：√13.>如蝶阀围带仅有局部间隙不合格或局部破损时，可采用热粘修补法处理。()答案：√14.>如果水轮机工作水头高，流量大，则水轮机水流速度三角形中的绝对速度就小。()答案：×15.>对带电设备着火时，应使用干式灭火器、一氧化碳灭火器等灭火，不得使用泡沫灭火器灭火。对注油设备应使用泡沫灭火器和干糙的砂子等灭火。()答案：×16.>质量记录是指直接或间接的证明产品或质量是否符合规定要求的证据。()答案：√二、选择题（请将正确答案的代号填入括号内，每题1分，共143分）1.>公制三角螺纹的剖面角为()，螺距是以毫米表示的。(A)30°；(B)60°；(C)45°；(D)55°。答案：B2.>下列金属材料中，一般无法淬硬的是()。(A)合金钢；(B)高碳钢；(C)低碳钢；(D)优质合金钢。答案：C3.>当()的蜗壳称为非完全蜗壳。(A)≤135°；(B)≤180°；(C)≤270°；(D)≈360°。答案：C4.>转轮叶片进、出口水流绝对速度，分别用字母()表示。 (A)vr1和vr2；(B)w1和w2；(C)v1和v2；(D)v2和v1。答案：C5.>混流式水轮机汽蚀的主要类型是()。(A)间隙汽蚀；(B)局部汽蚀；(C)空腔汽蚀；(D)翼型汽蚀。答案：D6.>记录在磁盘上的一级相关信息的集合称为()。(A)外储存器；(B)文件；(C)数字；(D)内储存器。答案：B7.>可以产生急回运动的平面连杆机构有()。(A)导杆机构；(B)双柄等长的双曲柄机构；(C)两摇杆等长的双摇杆机构；(D)两摇杆不等长的双摇杆机构。答案：A8.>要使一物体在斜面上向上滑移，则施加的拉力()。(A)等于滑动摩擦力；(B)等于物体沿斜面向下的分力；(C)等于滑动摩擦力与物体沿斜面向下的分力之和；(D)大于滑动摩擦力与物体沿斜面向下的分力之和。答案：D9.>制造厂保证机组在()min内飞逸不损坏。(A)1.0；(B)1.5；(C)1.75；(D)2.0。答案：D10.>对于混流式水轮机，当机组额定转速为150rpm时，机组的最大飞逸转速为(飞逸系数为f＝2.1)()rpm。(A)71.42；(B)315；(C)320；(D)310。答案：B11.>随着反击型水轮机转轮结构和工况的变化，其叶片出口水流环量()。(A)一定为正值；(B)一定为0；(C)一定为负值；(D)有正值、0、负值三种可能性。答案：D12.>对于双向止水球阀，需要检修上游止水部件时，只要将活门转动()就可进行。(A)45°；(B)90°；(C)135°；(D)180°。答案：D13.>立式深井泵橡胶轴承与轴的间隙大于()mm时，就应更换。(A)0.10；(B)0.15；(C)0.20；(D)0.30。答案：B14.>在选用钢丝绳安全系数时，应按()来选用。(A)重物的重量；(B)安全、经济；(C)安全；(D)经济。答案：B15.> 计算允许吸出高度的目的，就是从水轮机转轮装置位置上，从理论上且在水轮机经常运行的工况区域内保证不发生()。(A)翼型汽蚀；(B)空腔汽蚀；(C)局部汽蚀；(D)间隙汽蚀。答案：A16.>对于轴流式机组而言，机组中心线可以说成是()的连线。(A)上导瓦平均中心与水导瓦中心；(B)发电机转子平均中心与水导瓦中心；(C)发电机定子平均中心与水导瓦中心；(D)定子平均中心与对应叶片旋转部位的转轮室中心。答案：D17.>将100V、600W的电热器用于90V的电压中，其瓦数为()W。(A)420；(B)486；(C)540；(D)600。答案：B18.>在计算机中要卸载一个软件，正确的方法是：()。(A)直接将该软件删除；(B)在“开始”菜单的“设置”列表中选择“控制面板”，通过弹出的“控制面板”窗口选定“填加／删除程序”图表，来选择要删除的程序将其卸载；(C)通过删除文件的方法进行卸载；(D)通过“开始”菜单的“程序”列表中选择要卸载的程序，单击鼠标右键，在弹出的列表中选择“删除”并“确定”，就可以将该软件卸载。答案：B19.>用线面分析法看懂视图(图E-72)，并回答下列问题(正确的打“√”)：图E-72(1)线框Ⅰ为(平面、圆柱面、圆锥面、球面)；该面与H面位置关系为(平行、垂直、倾斜)。(2)线框Ⅱ为(平面、圆柱面、圆锥面、球面)；该面与V面位置关系为(平行、垂直、倾斜)。(3)线框Ⅲ为(平面、圆柱面、圆锥面、球面)；该面与W面位置关系为(平行、垂直、倾斜)。(4)主视图中圆为(不通孔、通孔)；该孔轴线为(正平线、铅垂线、侧平线、正垂线)。 答案：各个问题的回答如题内所示。(1)线框Ⅰ为(平面、圆柱面√、圆锥面、球面)；该面与H面位置关系为(平行、垂直√、倾斜)。(2)线框Ⅱ为(平面、圆柱面√、圆锥面、球面)；该面与V面位置关系为(平行、垂直√、倾斜)。(3)线框Ⅲ为(平面√、圆柱面、圆锥面、球面)；该面与W面位置关系为(平行、垂直√、倾斜)。(4)主视图中圆为(不通孔、通孔√)；该孔轴线为(正平线、铅垂线、侧平线、正垂线√)。20.>将视图(图E-73)中的主视图改画成局部剖视图。图E-73答案：如图E-74所示。图E-7421.>画出主视图(图E-75)的全剖视图。图E-75答案：如图E-76所示。 图E-7622.>画出主视图(图E-77)的全剖视图。图E-77答案：如图E-78所示。图E-7823.>画出图E-106的受力图。 图E-106答案：如图E-107所示。图E-10724.>视读零件图(图E-108)，并做下列填空题：图E-108(1)该零件采用了_____视图和_____视图两个基本视图表达，主视图采用_____，剖切方法为_____；(2)端盖左端共有_____个槽，槽宽为_____，槽深为_____；(3)端盖周围有6个孔，它们的直径为_____，定位尺寸为_____；(4)图中部分的基本尺寸为_____，最大极限尺寸为_____，最小极限尺寸为_____，上偏差为_____，下偏差为_____，公差为______；(5)外圆柱面的表面粗糙度Ra值为1.6，Ra值选取得小是因为该表面是配合面。答案：各个问题的回答已填在题内。(1)该零件采用了主视图和左视图两个基本视图表达，主视图采用全剖视图，剖切方法为旋转剖切；(2)端盖左端共有6个槽，槽宽为10，槽深为12；(3)端盖周围有6个孔，它们的直径为，定位尺寸为； (4)图中部分的基本尺寸为，最大极限尺寸为，最小极限尺寸为，上偏差为－0.014，下偏差为－0.039，公差为0.025；(5)外圆柱面的表面粗糙度Ra值为1.6，Ra值选取得小是因为该表面是配合面。25.>视读折角阀装配图(图E-109)，并回答下列问题：图E-109(1)折角阀装配图用了几个图形?采用哪些表达方法?(2)按图E-109所示，该阀处在开启状态还是关闭状态?答案：(1)共用了四个图形。主视图为全剖视图，并对实心机件三处采用局部剖视图表达。扳手手柄较长，采用折断画法。俯视图为外形视图，扳手手柄除用折断画法外，还用假想画法表示扳手运动的极限位置，用重合剖面表示扳手手柄的断面形状。零件4B-B为移出剖面图；零件2C向为局部视图，以便清楚地表达螺塞底面两个小孔的位置。(2)该阀处于开启状态。因为从图E-109中可以看出阀心孔与阀座孔正处于开启状态。26.>锥销16×60，GB117-76，试画出该销钉并标注尺寸。(倒角为1.5×45°允许公差为ga)答案：如图E-141所示。图E-14127.>已知单列向心球轴承：D＝40mm，d＝17mm，B＝12mm，倒角为1，用简化画法画出单列向心球轴承。答案：如图E-142所示。 图E-14228.>什么是叶片泵的基本性能曲线?泵的性能曲线有哪几条?答案：叶片泵的基本性能曲线简称叶片泵的性能曲线，它们表示在一定的转速下，流量与其他性能参数之间的相互内在联系。泵的性能曲线有以下四条：(1)扬程与流量的关系曲线，以H-qV表示；(2)轴功率与流量的关系曲线，以N-qV表示；(3)效率与流量的关系曲线，以η-qV表示；(4)必需汽蚀余量或允许吸上真空高度与流量的关系曲线，以NPSHr－qV或［HS］－qV表示。29.>水力发电在电力系统中有何特殊作用?答案：由于水力发电的特点，水力发电在电力系统中具有下列特殊的作用：(1)为系统提供廉价的电力；(2)承担系统备用容量；(3)调节峰荷；(4)可转换为调相机组。30.>立式水轮发电机导轴承有何作用?一个性能良好的导轴承的主要标志是什么?答案：立式水轮发电机导轴承的作用是：承受机组转动部分的径向机械不平衡力和电磁不平衡力，使机组轴线在规定数值范围内摆动。一个性能良好的导轴承的主要标志是：(1)能形成足够的工作油膜厚度；(2)瓦温应在允许范围之内，一般在50℃左右；(3)循环油路畅通，冷却效果好；(4)油槽油面和轴瓦间隙满足设计要求；(5)密封结构合理，不甩油；(6)结构简单，便于安装和检修。31.>如何测定导水机构的压紧行程?若压紧行程偏小，应如何调整? 答案：手动操作调速器使导叶全关。在两个接力器的导管上各放一标尺，以某一定点为标记，读得一个读数。关闭压油槽来油总阀门，令两个人同时将两个接力器闭侧排油阀打开放油。由于导水机构各部的弹性作用，使接力器活塞向开侧回复；这时标尺上又读得一数值；标尺上前后两次读数之差，就是导水机构的压紧行程。若导水机构的压紧行程偏小，可先将推拉杆连接螺母两端的背冒松开，根据压紧行程应增加的数值及连接螺母的螺距，计算出连接螺母应调整的圈数，连接螺母转动的方向应使推拉杆伸长，调整后再进行压紧行程测定，直至合格为止。32.>简述施工进度计划的编制步骤。答案：单位工程施工进度计划的编制，在满足工期要求的前提下，应对选定的施工方法、施工方案、材料、附件、成品和半成品的供应情况，对能投入的劳动力、机械数量及其效率、协作单位配合施工的能力和时间、施工季节等因素做综合研究。根据确定的各项因素，最后编制计划进度图表，并检查与调整进度计划。步骤是：(1)根据工程本身特点和施工条件，确定施工顺序；(2)划分施工项目；(3)划分流水施工段；(4)计算工程量；(5)计算劳动量和机械台班量；(6)确定各施工项目(或工序)的作业时间；(7)组织各施工项目(或工序)间的搭接关系，编制施工计划进度图表；(8)检查和调整施工进度计划。33.>水泵不吸水，压力表、真空表的指针摆动剧烈，该如何处理?答案：产生此现象的原因及处理方法如下：(1)灌水不足，使泵体内有空气。应停泵继续灌水或抽气。(2)吸水管路漏气。应检查洗水管及附件，堵住漏气点。(3)吸水口没有浸没在水中。应降低吸水管，使吸水口浸入水中。(4)底阀关闭不严，造成吸水管及泵内无水。应检查并修理底阀，使其关闭严密。34.>离心泵启动前，为什么要将泵和吸水管内先灌满水?答案：这是因为离心式水泵在启动前，如果不先将泵内和吸水管内灌满水，那么启动时，叶轮只是带动泵内的空气旋转，因空气的密度很小，由此产生的离心力也很小，不能把泵内和吸水管内空气全部排除，叶轮入口处就始终形成不了真空，因而水也就吸不上来。如果在启动前先将泵内及吸水管内灌满水，因为水的密度比空气大得多，叶轮旋转时就能产生较大的离心力，以便吸水和压水。35.>试述特殊检修项目的施工组织措施。答案：①制订施工工艺；②制订施工进度、计划；③制订施工技术措施、组织措施；④制订施工安全措施；⑤进行材料、备品备件、工具等准备；⑥组织有关人员进行安全及技能学习。 三、简答题（每题5分，共10分）1.>什么是机组的轴线?机组轴线调整工作内容是什么?答案：机组的轴线是指机组旋转轴的几何中心线。立式机组的轴线，则是由顶轴(或励磁机轴)、发电机主轴(或转子支架中心体加中间轴)及水轮机主轴等各轴几何中心连线组成的。轴线调整的工作内容包括：(1)轴线测量：检查机组轴线在几个典型部位的摆度现状，看是否超过规程规定标准，并为轴线处理提供依据。(2)轴线处理：根据实测的机组轴线数据，经计算、分析后，将需要解决的问题相应处理，使主轴摆度限定在允许范围内。(3)轴线调整：将处理合格的轴线，经移轴和镜板水平调整，使机组旋转中心线与机组中心线重合，同时调整各块推力瓦的受力，使其受力均衡，并将各导轴承调成同心，即与机组旋转中心线相吻合。2.>水轮机转轮为什么会产生裂纹?反击型水轮机转轮在哪些部位易发生裂纹?答案：转轮产生裂纹的原因有：(1)由于铸造工艺不良，产生缺陷或铸造应力；(2)因电焊工艺不合理，造成焊接应力；(3)因结构设计不合理，引起应力集中；(4)运行中叶片受到水流或振动的脉动力作用，使材料产生疲劳应力；(5)由于检修中补焊产生应力。由于以上原因产生了应力，从而使叶片在应力集中的地方产生裂纹。混流式水轮机转轮通常在叶片与上冠和下环的连接处易产生裂纹；而轴流转桨式转轮则易在叶片与枢轴法兰的过渡段发生裂纹。四、计算题（每题5分，共45分）1.>已知一对斜齿圆柱齿轮的齿数为z1＝26，z2＝93，法向模量mn＝4mm，螺旋角β＝86°34′，求分度圆直径d1、d2，齿顶圆直径da1、da2，齿根圆直径df1、df2和两轮的中心距a。(cosβ＝0.99)答案：解：分度圆直径为：d1＝mnz1／cosβ＝4×26／0.99＝105.05(mm)d2＝mnz2／cosβ＝4×93／0.99＝375.75(mm)齿顶圆直径为：da1＝d1＋2ha1＝105.05＋2×1×4＝113.05(mm)da2＝d2＋2ha1＝375.75＋2×1×4＝383.75(mm)齿根圆直径为：df1＝d1－2hf1＝105.05－2×1.25×4＝95.05(mm)df2＝d2－2hf2＝375.75－2×1.25×4＝365.75(mm)两轮的中心距为：a＝(d1＋d2)／2＝(105.05＋375.75)／2＝240.4(mm) 答：略。2.>某机组在盘车时测得上导、法兰处测量值如下表，试求发电机轴线的最大倾斜值。答案：解：上导处的全摆度为：法兰处的全摆度为：法兰处的净摆度为：可见，最大的净摆度值在6-2这一对点上，因摆度值为负，所以第二点是轴线的最大倾斜点。最大倾斜值为：答：略。3.>某台悬吊型水轮发电机轴线调整后，水导处最大摆度在3点，其值为0.10mm，法兰处最大摆度也在3点，其值为0.08mm。上导单侧设计间隙为0.15mm；下导单侧设计间隙为0.20mm；水导单侧设计间隙为0.20mm。上导至法兰距离为5.4m，上导至下导距离为3.8m。水导轴承安装后已与固定迷宫环同心，在水导处用顶轴方法测得的四点间隙为δc1＝0.25mm，δc2＝0.10mm，δc3＝0.15mm，δc4＝0.30mm。求相应上、下导轴瓦应调整的间隙。答案：解：(1)上导瓦各点应调间隙为：δa7＝2δ′a－δa3＝2×0.15－0.10＝0.20(mm)δa5＝2δ′a－δa1＝2×0.15－0.20＝0.10(mm)(2)下导瓦各点应调间隙为：＝0.10＋(0.10／2－3.8×0.08／(2×5.4))－(0.2－0.2)＝0.12(mm)δb7＝2δ′b－δb3＝2×0.20－0.12＝0.28(mm)＝0.25－(0.20－0.20)＝0.25(mm)δb5＝2δ′b－δb1＝2×0.20－0.25＝0.15(mm)答：略。4.>有一水电站，其引水压力钢管直径d＝2.5m，壁厚δ＝2.5cm，管长L＝2000m，阀门全开时管中水的流速为v＝4m／s。当阀门突然关闭时，阀门处的水锤压强Δp为多大?(K＝20.6×108Pa；E＝19.6×1010Pa)答案：解：水锤波速：c＝1435／［1＋(K／E)×(d／δ)］1／2＝1435／(1＋20.6×108×2.5／19.6×1010×0.025)1／2＝1003(m／s)水锤压强：Δp＝ρcv＝1000×1003×4＝4012×103Pa＝4012(kPa) 答：水锤压强为4012kPa。5.>某机组在盘车时测得上导、法兰及水导处的测量数值如表D-1所示，试求出法兰和水导处的最大摆度值及方位。表D-1单位：0.01mm答案：解：(1)法兰处四个方位的摆度值分别为：δf5－1＝δf5－δf1＝1－(－13)＝14＝0.14(mm)δf6－2＝δf6－δf2＝10－(－25)＝35＝0.35(mm)δf7－3＝δf7－δf3＝0－(－20)＝20＝0.20(mm)δf8－4＝δf8－δf4＝－7－(－14)＝21＝0.21(mm)所以，法兰处的最大摆度值为0.35mm；(2)水导处四个方位的摆度值分别为：δs5－1＝δs5－δs1＝－10－(－9)＝－1＝－0.01(mm)δs6－2＝δs6－δs2＝2－(－22)＝24＝0.24(mm)δs7－3＝δs7－δs3＝11－(－33)＝44＝0.44(mm)δs8－4＝δs8－δs4＝－2－(－24)＝22＝0.22(mm)所以，水导处的最大摆度值为0.44mm。答：法兰和水导处的最大摆度值分别为0.35mm和0.44mm。6.>某水电站转轮质量G＝135.5×103kg，转轮直径D1＝8m，在静平衡试验中，算出h＝7.25cm，μ＝0.0015cm；静平衡中测出水平误差为0.13mm／m，试确定静平衡是否合格?(飞逸转速np＝150r／min)答案：解：将测出的水平误差换算成转轮外缘的下沉值：H＝8×0.13＝1.04(mm)残留不平衡质量为：q＝(hH＋μR)G／R2＝(7.25×0.104＋0.0015×400)×135.5×103／4002＝1.15(kg)允许残留不平衡质量为：Q＝35.8G／n2pD1＝35.8×135.5×103／1502×8＝26.95(kg)q＜Q，所以转轮静平衡合格。答：该转轮静平衡合格。7.>重10kN的物体，用两根悬索悬挂，如图D-13所示，该钢索重量不计，求钢索中的张力。 图D-13答案：解：ΣPx＝0，SBCcos60°－SABcos45°＝0ΣPy＝0，SABsin45°＋SBCsin60°－P＝0解此方程组得：SAB＝5.176kNSBC＝7.319kN答：略。8.>某钢丝绳由24根钢丝卷扭而成，每根钢丝的直径d＝3mm，钢的许用应力为［σ］＝90MPa，试求钢丝绳的许用载荷［N］。答案：解：钢丝绳的截面积A为：A＝24×πd2／4＝24×3.14×0.0032／4＝0.(m2)因为［σ］＝［N］／A所以［N］＝［σ］A＝9×107×0.＝1.526×104(N)答：钢丝绳的许用载荷为1.526×104N。9.>已知输水管为铸铁管，长度L＝1000mm，管径d＝400mm，流量Q＝200L／s，求沿程水头损失。(n＝0.013，R＝0.1，C＝52.4)答案：解：答：水头损失为9.3m。
