水电站试题（答案）.doc

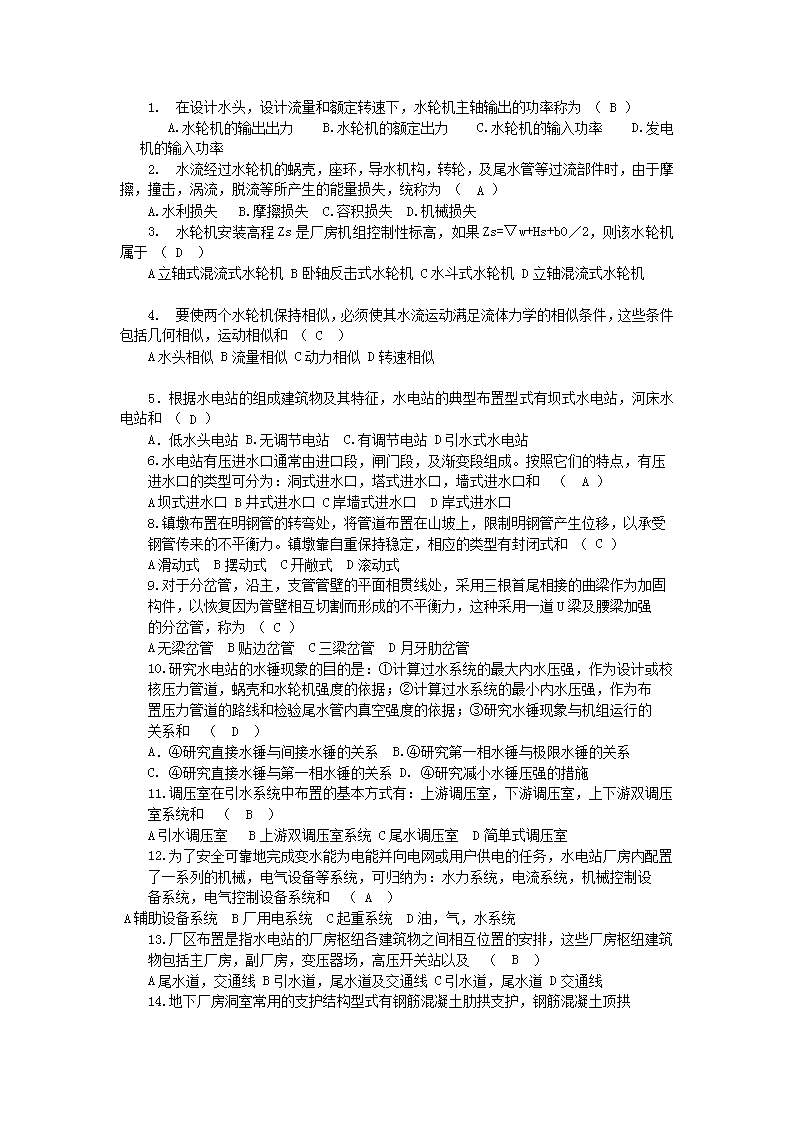

1.在设计水头，设计流量和额定转速下，水轮机主轴输出的功率称为（B）A.水轮机的输出出力B.水轮机的额定出力C.水轮机的输入功率D.发电机的输入功率2.水流经过水轮机的蜗壳，座环，导水机构，转轮，及尾水管等过流部件时，由于摩擦，撞击，涡流，脱流等所产生的能量损失，统称为（A）A.水利损失B.摩擦损失C.容积损失D.机械损失3.水轮机安装高程Zs是厂房机组控制性标高，如果Zs=▽w+Hs+b0／2，则该水轮机属于（D）A立轴式混流式水轮机B卧轴反击式水轮机C水斗式水轮机D立轴混流式水轮机4.要使两个水轮机保持相似，必须使其水流运动满足流体力学的相似条件，这些条件包括几何相似，运动相似和（C）A水头相似B流量相似C动力相似D转速相似5．根据水电站的组成建筑物及其特征，水电站的典型布置型式有坝式水电站，河床水电站和（D）A．低水头电站B.无调节电站C.有调节电站D引水式水电站6.水电站有压进水口通常由进口段，闸门段，及渐变段组成。按照它们的特点，有压进水口的类型可分为：洞式进水口，塔式进水口，墙式进水口和（A）A坝式进水口B井式进水口C岸墙式进水口D岸式进水口8.镇墩布置在明钢管的转弯处，将管道布置在山坡上，限制明钢管产生位移，以承受钢管传来的不平衡力。镇墩靠自重保持稳定，相应的类型有封闭式和（C）A滑动式B摆动式C开敞式D滚动式9.对于分岔管，沿主，支管管壁的平面相贯线处，采用三根首尾相接的曲梁作为加固构件，以恢复因为管壁相互切割而形成的不平衡力，这种采用一道U梁及腰梁加强的分岔管，称为（C）A无梁岔管B贴边岔管C三梁岔管D月牙肋岔管10.研究水电站的水锤现象的目的是：①计算过水系统的最大内水压强，作为设计或校核压力管道，蜗壳和水轮机强度的依据；②计算过水系统的最小内水压强，作为布置压力管道的路线和检验尾水管内真空强度的依据；③研究水锤现象与机组运行的关系和（D）A．④研究直接水锤与间接水锤的关系B.④研究第一相水锤与极限水锤的关系C.④研究直接水锤与第一相水锤的关系D.④研究减小水锤压强的措施11.调压室在引水系统中布置的基本方式有：上游调压室，下游调压室，上下游双调压室系统和（B）A引水调压室B上游双调压室系统C尾水调压室D简单式调压室12.为了安全可靠地完成变水能为电能并向电网或用户供电的任务，水电站厂房内配置了一系列的机械，电气设备等系统，可归纳为：水力系统，电流系统，机械控制设备系统，电气控制设备系统和（A）A辅助设备系统B厂用电系统C起重系统D油，气，水系统13.厂区布置是指水电站的厂房枢纽各建筑物之间相互位置的安排，这些厂房枢纽建筑物包括主厂房，副厂房，变压器场，高压开关站以及（B）A尾水道，交通线B引水道，尾水道及交通线C引水道，尾水道D交通线14.地下厂房洞室常用的支护结构型式有钢筋混凝土肋拱支护，钢筋混凝土顶拱 衬砌，全断面钢筋混凝土整体衬砌以及（C）A全断面浆砌石支护B全断面干砌石支护C喷锚支护D全断面浆混凝土整体衬彻15.地面厂房整体稳定和地基应力计算要考虑的主要计算情况有正常运行，机组维修，施工情况，非常运行情况以及（D）A战争情况B冰川洪涝水情况C地震情况，战争情况D地震情况17.气蚀对水轮机的危害极大，需采取防护措施，目前常用的措施主要有设计制造，运行维护和（D）A向水轮机补气B定期检修C向水轮机补气，定期检修D工程措施18.水轮机的线性特性曲线主要分为：工作特性曲线，水头特性曲线和（A）A转速特性曲线B综合特性曲线C模型综合特性曲线D运转综合特性曲线19.当压力管道中发生第一相水锤时，为了减小压力管道中的最大水锤压强，可采取的关闭规律最好的是（C）A.阀门关闭初期较快，阀门关闭终了关闭较慢的分段关闭规律B.阀门关闭初期较慢，阀门关闭终了关闭较快的直线关闭规律C.阀门关闭初期较慢，阀门关闭终了关闭较快的分段关闭规律D.阀门关闭初期，中期和关闭终了均以均匀速度变化的直线关闭规律E.20.用于支撑水轮发电机组的重量及蜗壳上部部分混凝土的重量，并将此巨大的荷载通过其支柱传给厂房基础的设施是（B）A活动导叶B座环C蜗壳D.尾水管二，多项选择题21.反击式水轮机按转轮区内水流相对于主轴流动方向的不同，其类型有（ABCE）A混流式B轴流式C斜流式D双击式E贯流式22,尾水管是反击式水轮机的重要过流部件，其常用的型式有（BDE）A折线形B直锥形C曲线形D弯锥形E弯肘形23.对于焊接钢管，钢材的基本性能包括机械性能和（AD）A加工性能B屈服点C可塑性D化学成分E极限强度24.间接水锤是水电站压力管道中常见的水锤现象，其类型有（CE）A简单管水锤B直接水锤C第一相水锤D复杂管水锤E极限水锤25.根据地下厂房在引水系统中位置的不同，地下厂房的类型有（ABD）A首部式地下厂房B中部式地下厂房C？？？？D尾部式地下厂房E？？？？？一、计算题1、已知水轮机为HL240—LJ—120，水电站的Hmax=37m,HP=31m,Hmin=25m,尾水位为180m，各水头对应的气蚀系数为：Hmax时，，HP=31m时，，Hmin=25m时，。坐环高度b0=0.365D1，确定水轮机的安装高层。（20分）解：1）计算吸出高度 可得吸出高度分别为0.18，1.43，2.8。2）计算安装稿酬取吸出高度为179.4米2、已知水管直径D=1.8m,管长L=120m,流速V=5m/s,静水头H0=60m,波速a=990m/s,阀们的关闭时间Ts=5s,计算从全开到全关的水锤压强。（20分）解：1）直接与间接判断Ts=2L/a=0.24s<5s为间接水锤2）第一相与末相判断属末相水锤。3）△H=13.63m考虑水锤时的总水头为73.63米。3、已知水管直径D=1.8m,静水头H0=60m,水锤的动水压力△H=13.63m，钢管，焊缝系数，计算压力水管管壁厚度。（20分）解：计算内压：H=60+13.63=73.63mP=γH=0.722MPa管壁厚度取t=10mm不满足抗外压稳定，需设置刚性环。4、已知水轮机为HL240—LJ—120，水电站的Hmax=37m，HP=31m,Hmin=25m，尾水位为180m，设计流量为9.2m3/s，坐环直径为2.06m，确定水轮机的蜗壳尺寸。（10分）解：（1）流速3.7m/s（2）最大包角3450（3）（4） 二、问答题1、按水能的开发方式，水电站有哪些类型？（6分）混合式—有压引水式水电站；坝式—坝后式，河床式水电站；引水式—无压引水式水电站、有压引水式水电站；2、厂区四大建筑物有哪些？其电流的连接关系？（6分）答：主厂房、副厂房、开关站、变压器场。主厂房的发电机电子引出线－副厂房的开关室－变压器场的主变压器—开关站。3、简述吊车梁轨顶高层的确定考虑哪些参数？（6分）答：考虑1）吊物高度，2）吊钩的极限位置；3）绳索长度；4）安全距离。4、某水电站设计水头为40.5m，单机容量为2000kw，采用HL200水轮机，根据教材提供的图表，查出水轮机的直径和转速。（6分）答：根据教材提供的图表，查出水轮机的直径为100cm和转速428.6r/min。5、压力钢管直径如何确定？（6分）答：压力钢管直径按经济流速和设计流量确定，经济流速一般为3.0~5.0m/s。07监理班《水电站》试题答案（B卷）一、计算题1、已知水轮机为HL240—LJ—120，水电站的Hmax=37m,HP=31m,Hmin=25m,尾水位为180m,各水头对应的气蚀系数为：Hmax时，HP=31m时，Hmin=25m时，。坐环高度b0=0.365D1，确定水轮机的安装高层。（20分）解：1）计算吸出高度可得吸出高度分别为0.18，1.43，2.8。2）计算安装高程取吸出高度为179.4米2、已知水管直径D=1.8m,管长L=120m,流速V=5m/s,静水头H0=60m,波速a=990m/s,阀们的关闭时间Ts=5s,计算从全开到全关的水锤压强。（20分）解：1）直接与间接判断Ts=2L/a=0.24s<5s为间接水锤2）第一相与末相判断属末相水锤。3）△H=13.63m考虑水锤时的总水头为73.63米。3、已知水管直径D=1.8m,静水头H0=60m,水锤的动水压力△H=13.63m，钢管 ，焊缝系数，计算压力水管管壁厚度。（20分）解：计算内压：H=60+13.63=73.63mP=γH=0.722MPa管壁厚度取t=10mm不满足抗外压稳定，需设置刚性环。4、已知水轮机为HL240—LJ—120，水电站的Hmax=37m，HP=31m,Hmin=25m，尾水位为180m，设计流量为9.2m3/s，坐环直径为2.06m，确定水轮机的蜗壳尺寸。（10分）解：（1）流速3.7m/s（2）最大包角3450（3）（4）二、问答题1、水电站的机电设备系统有哪些？（6分）1）水流系统；2）电流系统；3）电力控制系统；4）附属设备；5）辅助设备，2、确定厂房机组段的间距，考虑那些方面？（6分）答：1）尾水管的尺寸、边墩；2）涡壳的尺寸、外包砼厚度；3）发电机的尺寸、通道。3、水电站立式厂房的分层情况。（6分）答：发电机层、水轮机层、蜗壳层、尾水管层4、某水电站设计水头为40.5m，单机容量为2000kw，采用HL200水轮机，根据教材提供的图表，查出水轮机的直径和转速。（6分）答：根据教材提供的图表，查出水轮机的直径为100cm和转速428.6r/min。5、压力钢管直径如何确定？（6分）答：压力钢管直径按经济流速和设计流量确定，经济流速一般为3.0~5.0m/s。
