水电基本知识.doc

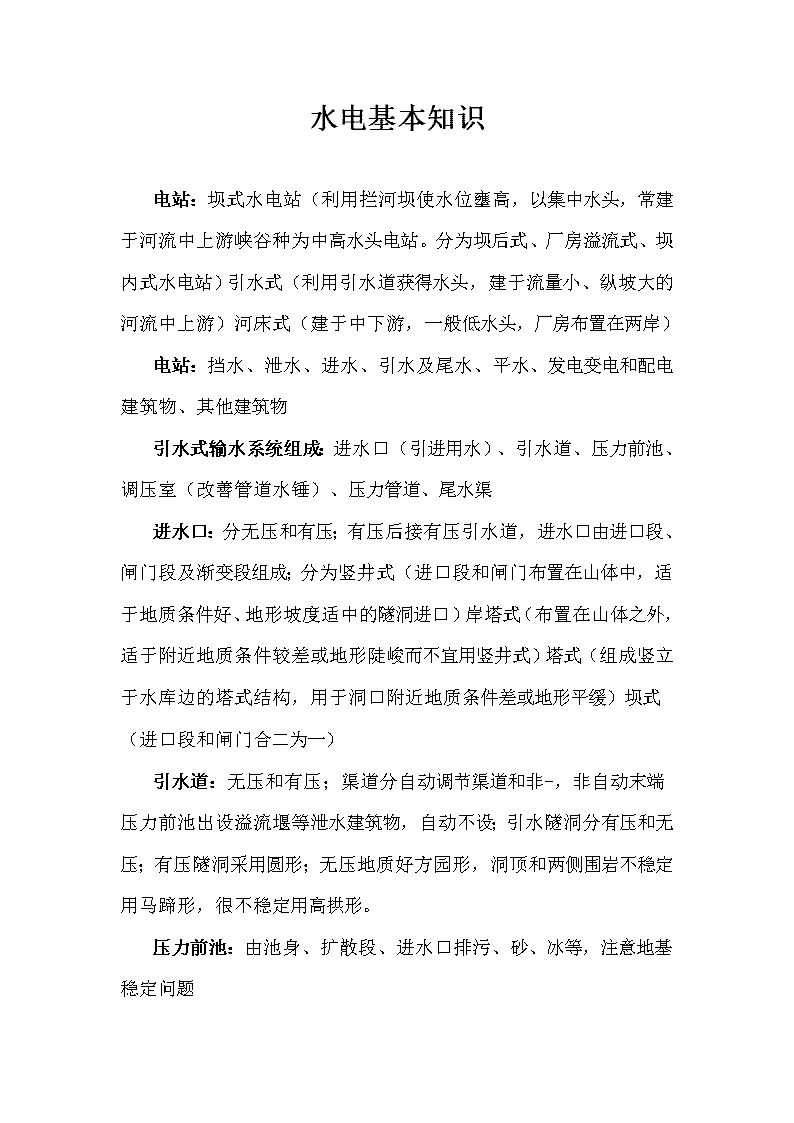

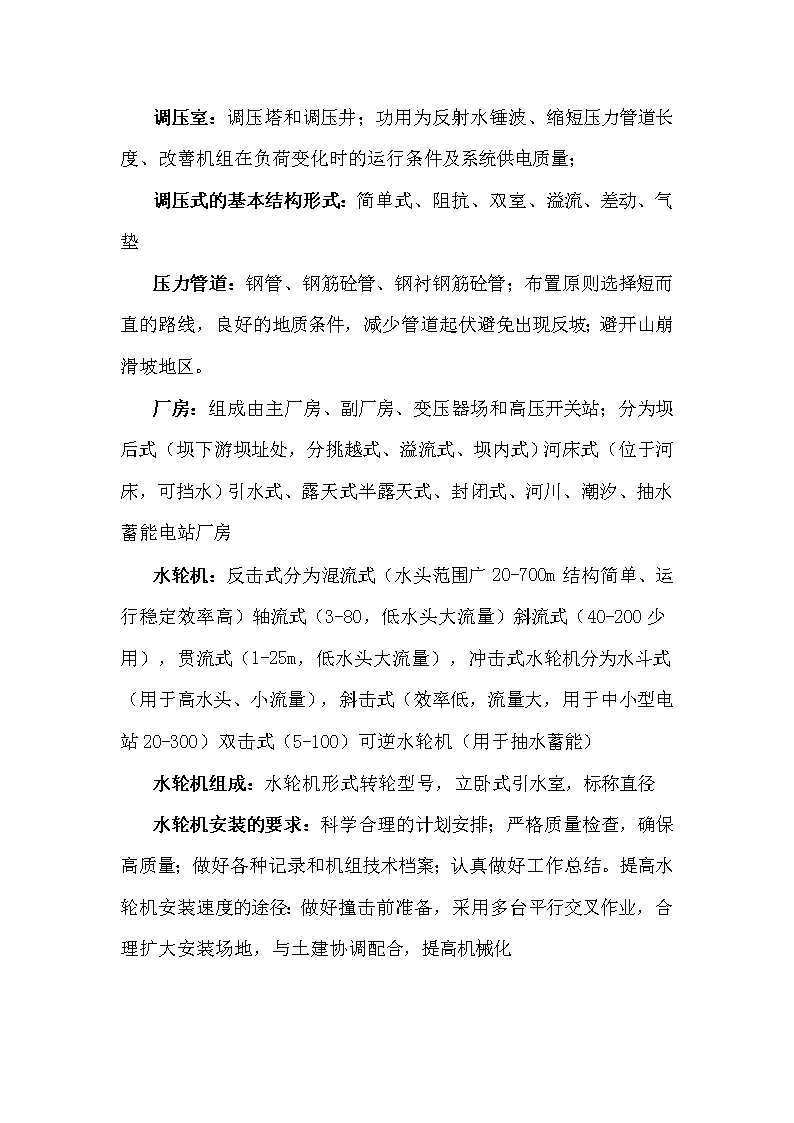

水电基本知识电站：坝式水电站（利用拦河坝使水位壅高，以集中水头，常建于河流中上游峡谷种为中高水头电站。分为坝后式、厂房溢流式、坝内式水电站）引水式（利用引水道获得水头，建于流量小、纵坡大的河流中上游）河床式（建于中下游，一般低水头，厂房布置在两岸）电站：挡水、泄水、进水、引水及尾水、平水、发电变电和配电建筑物、其他建筑物引水式输水系统组成：进水口（引进用水）、引水道、压力前池、调压室（改善管道水锤）、压力管道、尾水渠进水口：分无压和有压；有压后接有压引水道，进水口由进口段、闸门段及渐变段组成；分为竖井式（进口段和闸门布置在山体中，适于地质条件好、地形坡度适中的隧洞进口）岸塔式（布置在山体之外，适于附近地质条件较差或地形陡峻而不宜用竖井式）塔式（组成竖立于水库边的塔式结构，用于洞口附近地质条件差或地形平缓）坝式（进口段和闸门合二为一）引水道：无压和有压；渠道分自动调节渠道和非-，非自动末端压力前池出设溢流堰等泄水建筑物，自动不设；引水隧洞分有压和无压；有压隧洞采用圆形；无压地质好方园形，洞顶和两侧围岩不稳定用马蹄形，很不稳定用高拱形。压力前池：由池身、扩散段、进水口排污、砂、冰等，注意地基稳定问题 调压室：调压塔和调压井；功用为反射水锤波、缩短压力管道长度、改善机组在负荷变化时的运行条件及系统供电质量；调压式的基本结构形式：简单式、阻抗、双室、溢流、差动、气垫压力管道：钢管、钢筋砼管、钢衬钢筋砼管；布置原则选择短而直的路线，良好的地质条件，减少管道起伏避免出现反坡；避开山崩滑坡地区。厂房：组成由主厂房、副厂房、变压器场和高压开关站；分为坝后式（坝下游坝址处，分挑越式、溢流式、坝内式）河床式（位于河床，可挡水）引水式、露天式半露天式、封闭式、河川、潮汐、抽水蓄能电站厂房水轮机：反击式分为混流式（水头范围广20-700m结构简单、运行稳定效率高）轴流式（3-80，低水头大流量）斜流式（40-200少用），贯流式（1-25m，低水头大流量），冲击式水轮机分为水斗式（用于高水头、小流量），斜击式（效率低，流量大，用于中小型电站20-300）双击式（5-100）可逆水轮机（用于抽水蓄能）水轮机组成：水轮机形式转轮型号，立卧式引水室，标称直径水轮机安装的要求：科学合理的计划安排；严格质量检查，确保高质量；做好各种记录和机组技术档案；认真做好工作总结。提高水轮机安装速度的途径：做好撞击前准备，采用多台平行交叉作业，合理扩大安装场地，与土建协调配合，提高机械化 泵站工作原理：通过水泵的工作体运动，把外加能力变为机械能，并传给被抽液体，使液体位能、压能、动能增加，同时通过管道把液体提升到高处，或远处。泵站组成：泵房（水泵、传动装置、动力装置及其他电气辅助设备）、管道（进水管、出水管）、进出水建筑物及变电站水泵：离心泵分为单吸式、双吸式，单级、多级，立式、卧式、斜式（比转数n30-300）；轴流泵分为立式、卧式、斜式，轴伸式、猫背式、贯流式、电机泵，固定叶片轴流泵、半调节、调节式；混流泵分为立式、卧式、涡壳式、导叶式，扬程5-20m水泵选型：包括类型、型号、台数；原则：满足流量和扬程的要求，高效范围内运行，运行中效率高、能量消耗少，运行费用低，工程投资少，保证正常安全运行，便于安装维修运
