潜水电泵产品检验项目与判定方法.doc

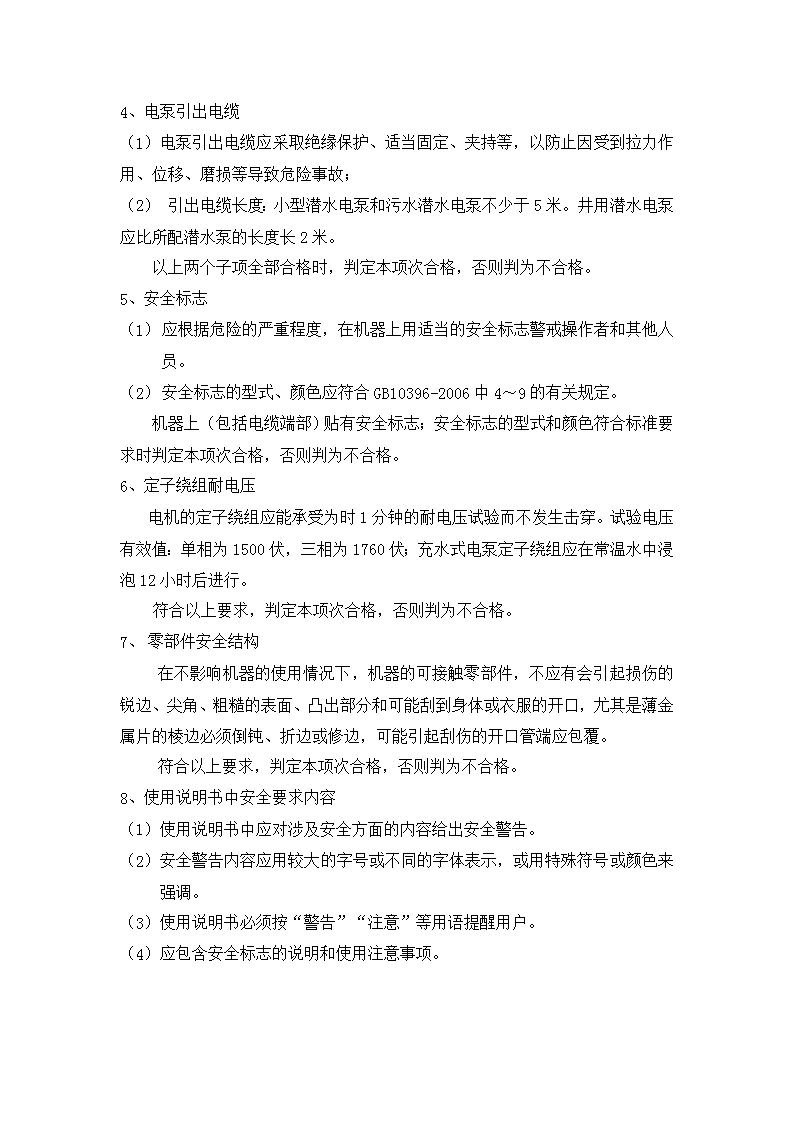

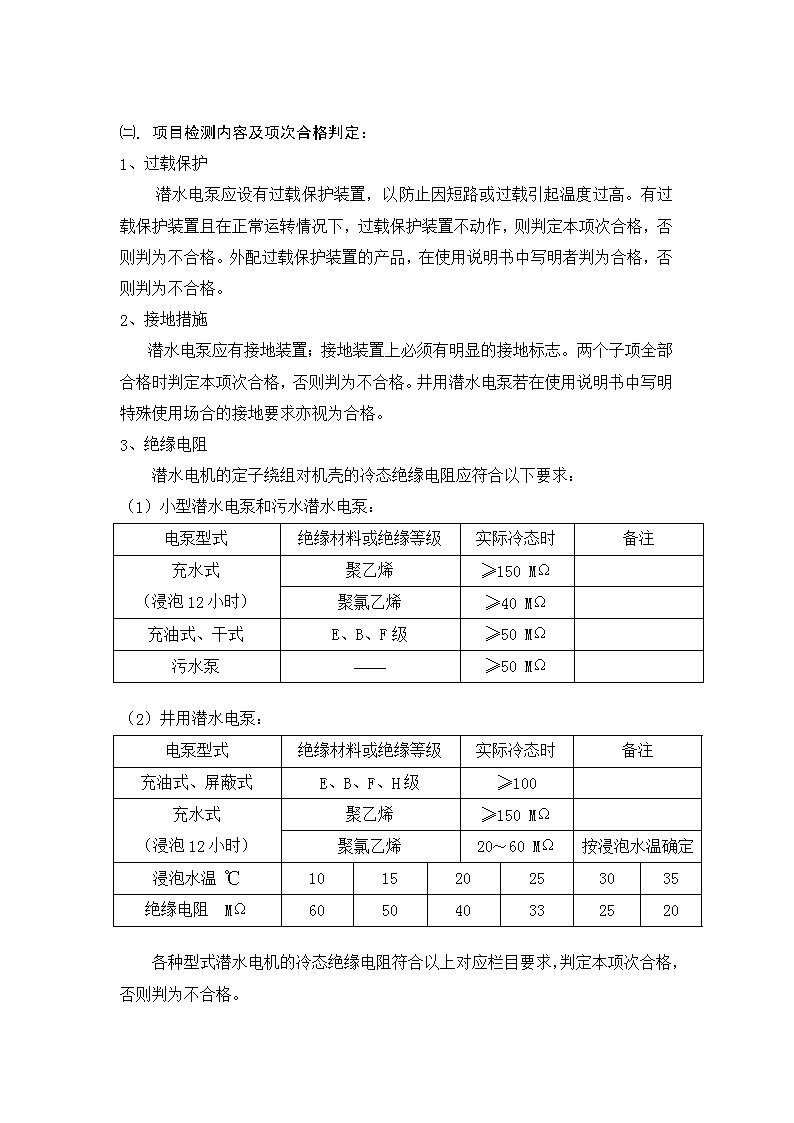

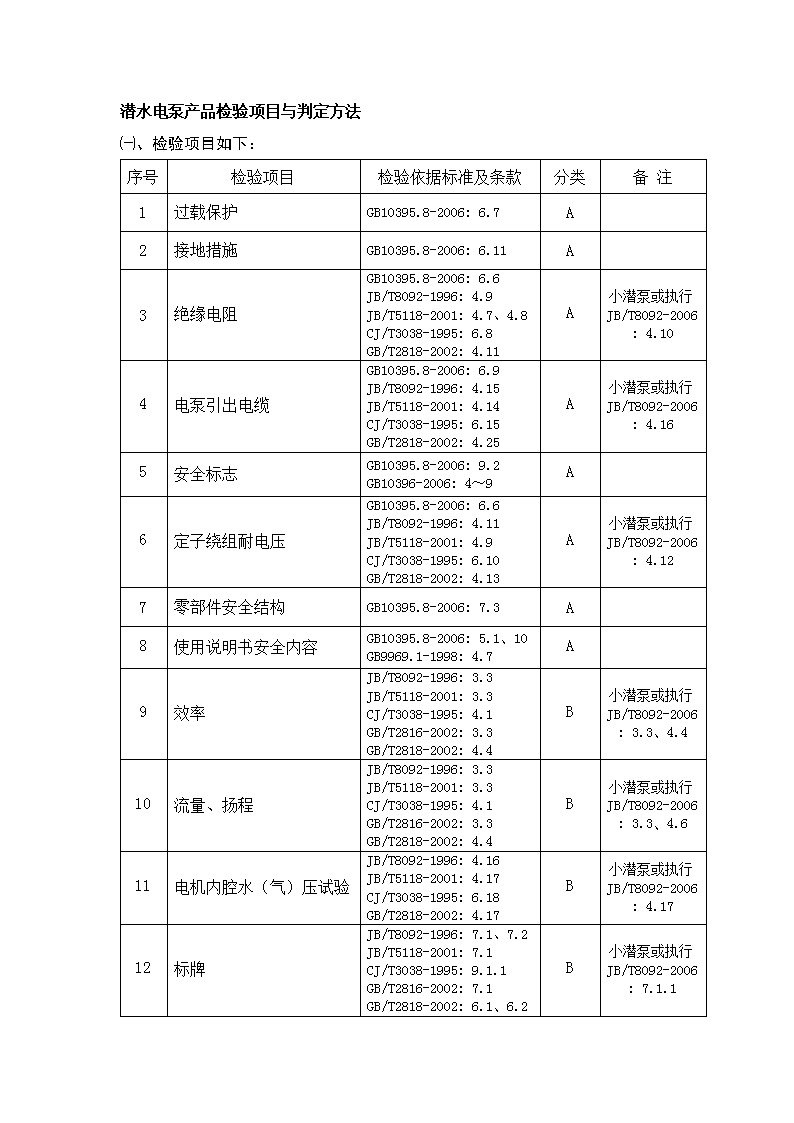

潜水电泵产品检验项目与判定方法㈠、检验项目如下：序号检验项目检验依据标准及条款分类备注1过载保护GB10395.8-2006:6.7A2接地措施GB10395.8-2006:6.11A3绝缘电阻GB10395.8-2006:6.6JB/T8092-1996:4.9JB/T5118-2001:4.7、4.8CJ/T3038-1995:6.8GB/T2818-2002:4.11A小潜泵或执行JB/T8092-2006:4.104电泵引出电缆GB10395.8-2006:6.9JB/T8092-1996:4.15JB/T5118-2001:4.14CJ/T3038-1995:6.15GB/T2818-2002:4.25A小潜泵或执行JB/T8092-2006:4.165安全标志GB10395.8-2006:9.2GB10396-2006:4～9A6定子绕组耐电压GB10395.8-2006:6.6JB/T8092-1996:4.11JB/T5118-2001:4.9CJ/T3038-1995:6.10GB/T2818-2002:4.13A小潜泵或执行JB/T8092-2006:4.127零部件安全结构GB10395.8-2006:7.3A8使用说明书安全内容GB10395.8-2006:5.1、10GB9969.1-1998:4.7A9效率JB/T8092-1996:3.3JB/T5118-2001:3.3CJ/T3038-1995:4.1GB/T2816-2002:3.3GB/T2818-2002:4.4B小潜泵或执行JB/T8092-2006:3.3、4.410流量、扬程JB/T8092-1996:3.3JB/T5118-2001:3.3CJ/T3038-1995:4.1GB/T2816-2002:3.3GB/T2818-2002:4.4B小潜泵或执行JB/T8092-2006:3.3、4.611电机内腔水（气）压试验JB/T8092-1996:4.16JB/T5118-2001:4.17CJ/T3038-1995:6.18GB/T2818-2002:4.17B小潜泵或执行JB/T8092-2006:4.1712标牌JB/T8092-1996:7.1、7.2JB/T5118-2001:7.1CJ/T3038-1995:9.1.1GB/T2816-2002:7.1GB/T2818-2002:6.1、6.2B小潜泵或执行JB/T8092-2006:7.1.1 ㈡.项目检测内容及项次合格判定：1、过载保护潜水电泵应设有过载保护装置，以防止因短路或过载引起温度过高。有过载保护装置且在正常运转情况下，过载保护装置不动作，则判定本项次合格，否则判为不合格。外配过载保护装置的产品，在使用说明书中写明者判为合格，否则判为不合格。2、接地措施潜水电泵应有接地装置；接地装置上必须有明显的接地标志。两个子项全部合格时判定本项次合格，否则判为不合格。井用潜水电泵若在使用说明书中写明特殊使用场合的接地要求亦视为合格。3、绝缘电阻　　潜水电机的定子绕组对机壳的冷态绝缘电阻应符合以下要求：（1）小型潜水电泵和污水潜水电泵：电泵型式绝缘材料或绝缘等级实际冷态时备注充水式（浸泡12小时）聚乙烯≥150MΩ聚氯乙烯≥40MΩ充油式、干式E、B、F级≥50MΩ污水泵——≥50MΩ（2）井用潜水电泵：电泵型式绝缘材料或绝缘等级实际冷态时备注充油式、屏蔽式E、B、F、H级≥100充水式（浸泡12小时）聚乙烯≥150MΩ聚氯乙烯20～60MΩ按浸泡水温确定浸泡水温℃101520253035绝缘电阻MΩ605040332520各种型式潜水电机的冷态绝缘电阻符合以上对应栏目要求，判定本项次合格，否则判为不合格。 4、电泵引出电缆（1）电泵引出电缆应采取绝缘保护、适当固定、夹持等，以防止因受到拉力作用、位移、磨损等导致危险事故；（2）引出电缆长度：小型潜水电泵和污水潜水电泵不少于5米。井用潜水电泵应比所配潜水泵的长度长2米。　　以上两个子项全部合格时，判定本项次合格，否则判为不合格。5、安全标志（1）应根据危险的严重程度，在机器上用适当的安全标志警戒操作者和其他人员。（2）安全标志的型式、颜色应符合GB10396-2006中4～9的有关规定。　　机器上（包括电缆端部）贴有安全标志；安全标志的型式和颜色符合标准要求时判定本项次合格，否则判为不合格。6、定子绕组耐电压电机的定子绕组应能承受为时1分钟的耐电压试验而不发生击穿。试验电压有效值：单相为1500伏，三相为1760伏；充水式电泵定子绕组应在常温水中浸泡12小时后进行。符合以上要求，判定本项次合格，否则判为不合格。7、零部件安全结构在不影响机器的使用情况下，机器的可接触零部件，不应有会引起损伤的锐边、尖角、粗糙的表面、凸出部分和可能刮到身体或衣服的开口，尤其是薄金属片的棱边必须倒钝、折边或修边，可能引起刮伤的开口管端应包覆。符合以上要求，判定本项次合格，否则判为不合格。8、使用说明书中安全要求内容（1）使用说明书中应对涉及安全方面的内容给出安全警告。（2）安全警告内容应用较大的字号或不同的字体表示，或用特殊符号或颜色来强调。（3）使用说明书必须按“警告”“注意”等用语提醒用户。（4）应包含安全标志的说明和使用注意事项。 以上四个子项中三个以上（含三个）合格时，判定本项次合格，否则判为不合格。7、效率按照各种潜水电泵产品相对应的国家标准、行业标准或企业标准、产品标牌、使用说明书进行检验。小型潜水电泵和污水潜水电泵考核机组效率；井用潜水电泵考核电机效率和泵效率，两者都合格才算效率项目合格。8、流量、扬程按照各种潜水电泵产品相对应的国家标准、行业标准或企业标准、产品标牌、使用说明书进行检验和判定。9、电机内腔水（气）压试验按照相关标准规定进行水（气）压试验，符合要求时判定本项次合格，否则判为不合格。10、标牌（1）标牌材料及数据刻印方法应保证不易磨灭。（2）标牌上有相关标准中规定的项目内容（只允许缺少重量、温升、相数中任意一个项目）。以上两个子项全部合格时判定本项次合格，否则判为不合格。㈢.判定方法本次所有检验项目的项次判定方法按照“㈡项目检测内容及项次合格判定”中的规定执行。综合判定方法如下：所检两台样机所有A类项目的全部项次合格，B类项目中有不多于2个项次不合格，判定被检样机合格，否则，判定被检样机不合格。
