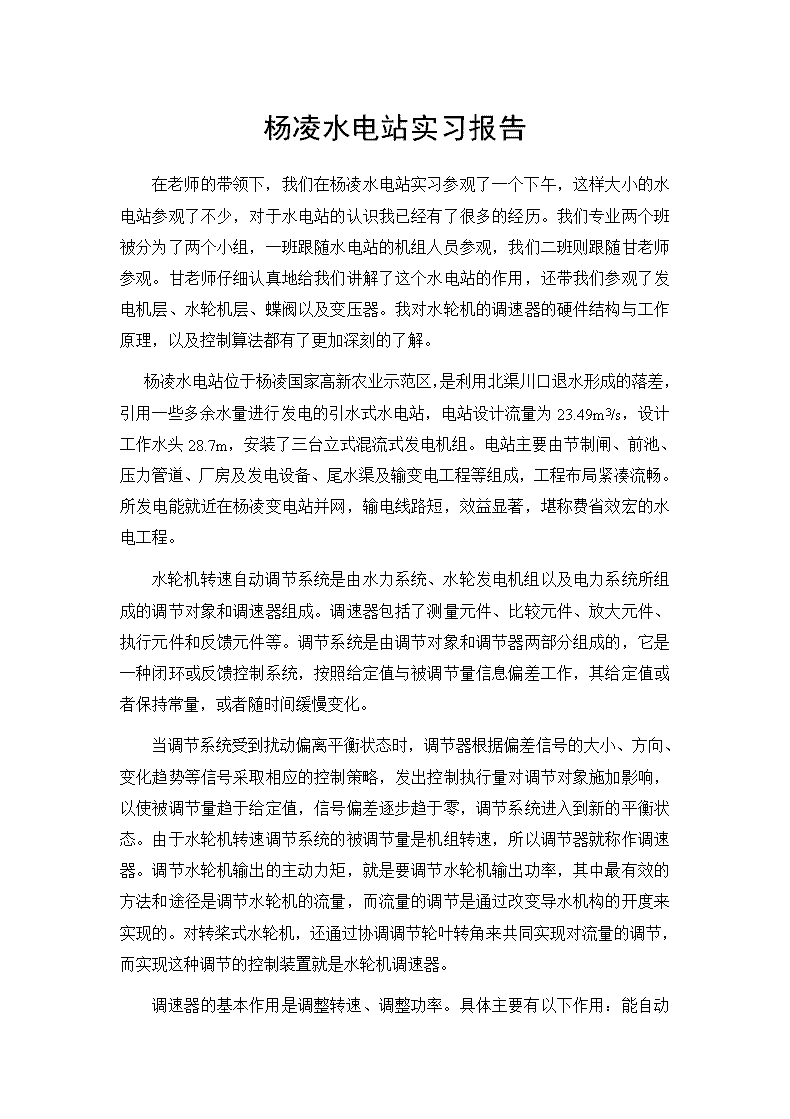

杨凌水电站实习报告.doc

杨凌水电站实习报告在老师的带领下，我们在杨凌水电站实习参观了一个下午，这样大小的水电站参观了不少，对于水电站的认识我已经有了很多的经历。我们专业两个班被分为了两个小组，一班跟随水电站的机组人员参观，我们二班则跟随甘老师参观。甘老师仔细认真地给我们讲解了这个水电站的作用，还带我们参观了发电机层、水轮机层、蝶阀以及变压器。我对水轮机的调速器的硬件结构与工作原理，以及控制算法都有了更加深刻的了解。杨凌水电站位于杨凌国家高新农业示范区，是利用北渠川口退水形成的落差，引用一些多余水量进行发电的引水式水电站，电站设计流量为23.49m3/s，设计工作水头28.7m，安装了三台立式混流式发电机组。电站主要由节制闸、前池、压力管道、厂房及发电设备、尾水渠及输变电工程等组成，工程布局紧凑流畅。所发电能就近在杨凌变电站并网，输电线路短，效益显著，堪称费省效宏的水电工程。水轮机转速自动调节系统是由水力系统、水轮发电机组以及电力系统所组成的调节对象和调速器组成。调速器包括了测量元件、比较元件、放大元件、执行元件和反馈元件等。调节系统是由调节对象和调节器两部分组成的，它是一种闭环或反馈控制系统，按照给定值与被调节量信息偏差工作，其给定值或者保持常量，或者随时间缓慢变化。当调节系统受到扰动偏离平衡状态时，调节器根据偏差信号的大小、方向、变化趋势等信号采取相应的控制策略，发出控制执行量对调节对象施加影响，以使被调节量趋于给定值，信号偏差逐步趋于零，调节系统进入到新的平衡状态。由于水轮机转速调节系统的被调节量是机组转速，所以调节器就称作调速器。调节水轮机输出的主动力矩，就是要调节水轮机输出功率，其中最有效的方法和途径是调节水轮机的流量，而流量的调节是通过改变导水机构的开度来实现的。对转桨式水轮机，还通过协调调节轮叶转角来共同实现对流量的调节，而实现这种调节的控制装置就是水轮机调速器。调速器的基本作用是调整转速、调整功率。具体主要有以下作用： 能自动调节水轮发电机组的转速，使其保持在额定转速允许的偏差内运转，以满足电网对频率质量的要求；能使水轮发电机组自动或手动快速起动、同期及并网，增减负荷，正常停机，紧急停机；当水轮发电机组在电力系统并列运行时，调速器能自动承担预定的负荷分配，使各机组能实现经济运行；能满足转桨式、冲击式水轮机双重协联调节的需要。水轮机调速器可以分为很多种类，按元件结构不同，系统结构不同，控制策略不同，执行机构数目不同，工作容量不同可分为很多种类。所以在选择时，要根据实际需要选择合适的调速器。只有在实习与理论知识的相互结合当中，课本上的知识才能真正地变成我们自己的东西。
