XXXX新版水利水电工程施工质量评定表工程项目单位分部

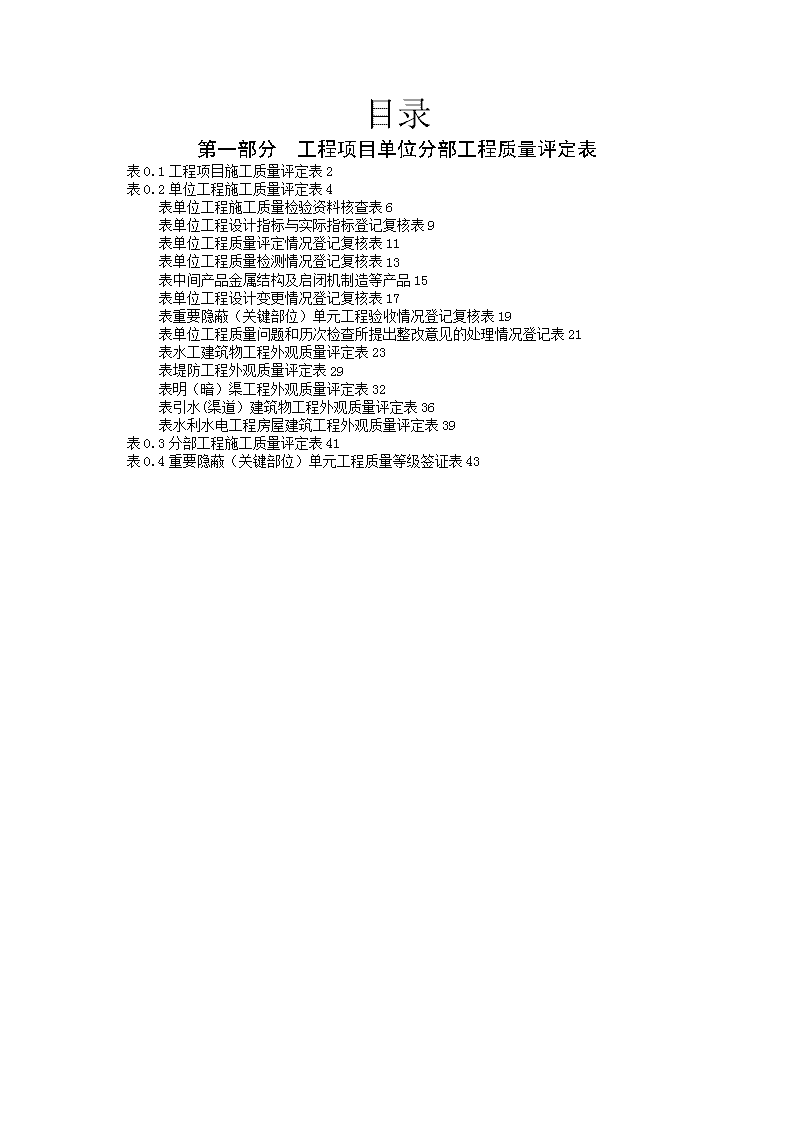

目录第一部分工程项目单位分部工程质量评定表表0.1工程项目施工质量评定表2表0.2单位工程施工质量评定表4表单位工程施工质量检验资料核查表6表单位工程设计指标与实际指标登记复核表9表单位工程质量评定情况登记复核表11表单位工程质量检测情况登记复核表13表中间产品金属结构及启闭机制造等产品15表单位工程设计变更情况登记复核表17表重要隐蔽（关键部位）单元工程验收情况登记复核表19表单位工程质量问题和历次检查所提出整改意见的处理情况登记表21表水工建筑物工程外观质量评定表23表堤防工程外观质量评定表29表明（暗）渠工程外观质量评定表32表引水(渠道）建筑物工程外观质量评定表36表水利水电工程房屋建筑工程外观质量评定表39表0.3分部工程施工质量评定表41表0.4重要隐蔽（关键部位）单元工程质量等级签证表43 表0.1工程项目施工质量评定表填表说明填表时必须遵守“填表基本规定”，并符合以下要求。1.工程项目名称：按批准的初步设计报告的项目名称填写。2.工程等级：填写本工程项目等别、规模及主要建筑物级别。3.建设地点：填写枢纽工程建设的具体地名，如省、县、乡。4.主要工程量：填写2～3项数量最大及次大的工程量。有混凝土（包括钢筋混凝土）量、土石方填筑方量、砌石方量等主要项目时必须填写。5.项目法人（建设单位）：填写全称。6.设计、施工、监理等单位名称应填写与项目法人签定合同时所用的全称。若一个工程项目是由多个施工（或多个设计、监理）单位承担任务时，表中只需填出承担主要任务的单位全称，并附页列出全部承担任务单位全称及各单位所完成的单位工程名称。若工程项目由一个施工单位总包、几个单位分包完成，表中只填总包单位全称，并附页列出分包单位全称及所完成的单位工程名称。7.开工日期：填写主体工程开工的年份（4位数）及月份。竣工日期：填写批准设计规定的内容全部完工的年（4位数）及月份。8.评定日期：填写工程项目质量等级评定的实际日期。9.主要建筑物单位工程：主要建筑物指失事后将造成下游灾害或严重影响工程效益的建筑物，如堤坝、泄水建筑物、输水建筑物、电站厂房及泵站等。10.本表在工程项目批准设计规定的内容已全部完成，各单位工程已进行施工质量等级评定后，由项目总监填写，并进行工程项目质量评定，监理单位负责人签字加盖公章，若工程项目由多个监理单位监理时，各监理单位项目总监负责统计本单位监理的单位工程质量评定结果(含单元工程、分部工程质量统计）及主要工程量统计交项目法人。再由项目法人委托一个主要监理单位的项目总监汇总各单位统计资料，填写工程项目质量评定表，并签字、盖本监理单位公章。再交项目法人评定，项目法人的法定代表人签字，并盖公章，报质量监督机构核定质量等级，质量监督项目站长或质量监督机构委派的该项目负责人签字，并加盖公章。11.工程项目施工质量评定标准。(1)合格标准：单位工程质量全部合格；工程施工期及试运行期，各单位工程观测资料分析结果均符合国家和行业技术标准以及合同约定的标准要求。(2)优良标准：单位工程质量全部合格，其中70%以上单位工程质量优良等级，且主要单位工程质量全部优良；工程施工期及试运行期，各单位工程观测资料分析结果符合国家和行业技术标准以及合同约定的标准要求。水利水电工程表0.1工程项目施工质量评定表 工程项目名称项目法人工程等级设计单位建设地点监理单位主要工程量施工单位开工、竣工日期自年月日至年月日评定日期年月日序号单位工程名称单元工程质量统计分部工程质量统计单位工程等级备注个数(个）其中优良(个）优良率(%)个数(个）其中优良(个）优良率(%)1加△者为主要单位工程23456789101112131415单元工程、分部工程合计评定结果本项目单位工程＿＿个，质量全部合格。其中优良工程＿＿个，优良率＿＿%，主要单位工程优良率＿＿%。观测资料分析结论：监理单位意见项目法人意见工程质量监督机构核定意见工程项目质量等级：总监理工程师：监理单位：（盖公章）年月日工程项目质量等级：法定代表人：项目法人：（盖公章）年月日工程项目质量等级：负责人：质量监督机构：（盖公章）年月日表0.2单位工程施工质量评定表填表说明 填表时必须遵守“填表基本规定”，并符合以下要求。1.本表是水利水电工程（含堤防工程）单位工程质量评定表的统一格式。2.单位工程量，只填写本单位工程的主要工程量。3.分部工程名称按项目划分时确定的名称填写，并在相应的质量等级栏内用“√”标明。主要分部工程是指对工程安全、功能或效益起控制作用的分部工程，应在项目划分时确定。主要分部工程名称前面应加“△”符号。4.表身各项由施工单位按照经项目法人、监理复核的质量结论填写。5.表尾填写：①施工单位评定人指施工单位质检处负责人，项目经理指该项目质量责任人。若本单位工程是分包单位施工，本表应由分包单位上述人员填写和自评，总包施工单位质检处负责人和项目经理审查、签字、加盖公章；②监理单位复核人，指负责本单位工程质量控制的监理工程师；③项目法人复核人，指负责本单位工程现场质量管理的工程师；④质量监督机构的核定人指负责本单位工程的质量监督员。机构负责人指项目站长或机构分管领导。6.关于原材料、中间产品、金属结构与启闭机、机电产品质量：对工程量大的工程，应计入分部工程进行质量评定，评定单位工程质量时，不再重复评定原材料、中间产品等质量。对工程量不大的工程则计入单位工程评定。7.单位工程施工质量评定标准。(1)合格标准：所含分部工程质量全部合格；质量事故已按要求进行处理；工程外观质量得分率达到70%以上。单位工程施工质量检验与评定资料基本齐全；工程施工期及试运行期，单位工程观测资料分析结果符合国家和行业技术标准以及合同约定的标准要求。(2)优良标准：所含分部工程质量全部合格，其中70%以上达到优良等级，主要分部工程质量全部优良，且施工中未发生过较大质量事故；质量事故已按要求进行处理；外观质量得分率达到85%以上；单位工程施工质量检验与评定资料齐全；工程施工期及试运行期，单位工程观测资料分析结果符合国家和行业技术标准以及合同约定的标准要求。水利水电工程表0.2单位工程施工质量评定表工程项目名称施工单位单位工程名称施工日期自年月日至年月日单位工程量评定日期年月日序号分部工程名称质量等级序号分部工程名称质量等级合格优良合格优良1829310 411512613714分部工程共＿＿个，全部合格，其中优良＿＿个，优良率＿＿%，主要分部工程优良率＿＿%。外观质量应得＿＿分，实得＿＿分，得分率＿＿%施工质量检验资料质量事故处理情况观测资料分析结论施工单位自评等级：评定人：项目经理：(盖公章）年月日监理机构复核等级：复核人：总监或副总监：(盖公章）年月日项目法人认定等级：认定人：技术负责人：(盖公章）年月日工程质量监督机构核定等级：核定人：机构负责人：(盖公章）年月日表单位工程施工质量检验资料核查表填表说明填表时必须遵守“填表基本规定”，并符合以下要求。1.本表供单位工程施工质量检验资料核查时使用，在单位工程质量评定前填写。2.本表由施工单位内业技术人员负责逐项填写，并签字。施工单位质检部门负责人签字加盖公章，若本单位工程是由分包施工单位与总包单位共同完成，则各施工单位负责收集、整理、填写本单位所涉及的质量检验资料，并在填表人栏签字，由总包单位质检部门负责人审查后签字、盖公章。再交该单位工程监理工程师复查，填写复查意见、签字，加盖监理单位公章。表中“/”斜线左上方填自检份数，右下方填写抽捡份数。3.核查情况栏内，主要应记录核查中发现的问题，并对资料齐备情况进行描述。4.核查应按照水利水电行业施工规范、评定标准和评定规程要求逐项进行。5.核查意见填写尺度。齐全：指单位工程能按第4点所述要求，具有数量和内容完整的技术资料。 基本齐全：指单位工程的质量检验资料的类别或数量不够完善，但已有资料仍能反映其结构去全和使用功能符合设计要求者。对达不到“基本齐全”要求的单位工程，尚不具备评定单位工程质量等级的条件。水利水电工程表单位工程施工质量检验与评定资料核查表单位工程名称施工单位核定日期年月日项次项目份数核查情况1原材料水泥出厂合格证、厂家试验报告2钢材出厂合格证、厂家试验报告3水泥外加剂出厂合格证及技术性能指标4防水材料出厂合格证5止水带出厂合格证及技术性能指标6土工布出厂合格证及技术性能试验报告7水泥复验报告（自检/抽检）8钢材复验报告（自检/抽检）9止水材料检验报告（自检/抽检）10土工布检验报告（自检/抽检）11土方碾压干密度检验报告（自检/抽检）12其它原材料出厂合格证及技术性能资料13中间产品砂料试验资料（自检/抽检）14石骨料试验资料（自检/抽检）15砼拌和物检查资料16砼试件试验统计资料（自检/抽检）17砂浆拌和物检查资料18砂浆试件试验统计资料（自检/抽检）19砼预制件（块）检验资料20金属结构及启闭机拦污栅出厂合格证及有关技术文件21闸门出厂合格证及有关技术文件22启闭机出厂合格证及有关技术文件23压力钢管生产许可证及有关技术文件24闸门、拦污栅安装测量记录25压力钢管安装测量记录26启闭机安装测量记录 27焊接记录及探伤报告28焊工资格证明材料（复印件）29运行试验记录续表项次项目份数核查情况30机电设备产品出厂合格证、厂家提交的安装说明书及有关文件31重大设备质量缺陷处理资料32水轮发电机组安装测量记录33升变电设备安装测试记录34电气设备安装测试记录35焊缝探伤报告及焊工资格证明36机组调试及试验记录37水利机械辅助设备试验记录38发电电气设备试验记录39升变电电气设备检测试验报告40管道试验记录4172小时试运行记录42重要隐蔽工程施工记录灌浆记录、图表43造孔灌注粧施工记录、图表44振冲粧振冲记录45基础排水工程施工记录46地下防渗墙施工记录47基础开挖验收隐蔽记录48其它重要施工记录49综合资料质量事故调查及处理报告、重大缺陷处理检查记录50历次检查整改意见和处理结果51设计变更批复文件、设计变更通知单52工程试运行期观测资料53工序、单元工程质量评定表54分部工程质量评定表55分部工程验收签证56竣工图纸 施工单位自查意见：填表人：质检部门负责人：（盖公章）年月日监理单位复查：监理工程师：（盖公章）年月日表单位工程设计指标与实际指标登记复核表填表说明本表主要反映工程的各项设计指标，以及施工的实际指标情况，填表时必须遵守“填表基本规定”，并符合以下要求。1.本表供单位工程施工质量评定核查时使用，在单位工程质量等级评定前填写。2.本表由施工单位内业技术人员负责填写，并签字。施工单位质检部门负责人签字加盖公章。设计代表对初设批复指标、施工图设计指标进行确认签字，监理工程师对各项指标进行复核，填写复核意见并签字。各单位在签字栏加盖公章。3.监理工程师复核情况栏内，主要记录复核中发现的问题，并对资料齐备情况进行描述。水利水电工程表单位工程设计指标与实际指标登记复核表单位工程名称：序号名称部位初设批复施工图设计实际指标监理工程师复核情况 施工单位填表人：质量部门负责人：(盖公章）年月日设计代表签字：(盖公章）年月日监理工程师签字：(盖公章）年月日表单位工程质量评定情况登记复核表填表说明本表主要反映工程施工质量控制过程中质量评定情况，填表时必须遵守“填表基本规定”，并符合以下要求。1.本表供单位工程施工质量评定核查时使用，在单位工程质量评定前填写。2.本表由施工单位内业技术人员负责填写，并签字。施工单位质检部门负责人签字。监理工程师对各项指标进行复核，填写复核意见并签字。项目法人质量负责人确认签字。各单位在签字栏加盖公章。3.监理工程师复核情况栏内，主要记录复核中发现的问题，并对资料齐备情况进行描述。水利水电工程表单位工程质量评定情况登记复核表单位工程名称：序号分部工程名称评定质量等级项目划分批复单元数实际单元工程数单元工程合格数其中：优良数单元工程优良率混凝土试块评定质量监理工程师复核情况 施工单位填表人：质量部门负责人：(盖公章）年月日监理工程师：(盖公章）年月日项目法人单位负责人：(盖公章）年月日表单位工程质量检测情况登记复核表填表说明本表主要反映工程施工质量控制过程中质量检测情况，由监理工程师组织填写，填表时必须遵守“填表基本规定”，并符合以下要求。1.本表供单位工程施工质量评定核查时使用，在单位工程质量评定前填写。2.本表中抽检、平行检测情况栏由抽检、平行检测负责人填写并签字，其余栏目由施工单位内业技术人员负责填写，施工单位质检部门负责人签字。监理工程师对各项指标进行复核，填写复核意见并签字。各单位在签字栏加盖公章。3、平行检测栏内填写需经试验检验才能出具检测结果的检测项目。3.监理工程师复核情况栏内，主要记录复核中发现的问题，并对资料齐备情况进行描述。 水利水电工程表单位工程质量检测情况登记复核表单位工程名称：序号名称部位工程量设计指标自检情况平行检测抽检情况监理工程师复核情况检测数合格数合格率检测数合格数合格率检测数合格数合格率施工单位填表人：质量部门负责人：(盖公章）年月日自检负责人：(盖公章）年月日抽检负责人：(盖公章）年月日平行检测负责人：(盖公章）年月日监理工程师：(盖公章）年月日 表中间产品金属结构及启闭机制造等产品质量情况登记复核表填表说明本表主要反映单位工程中间产品、构件、金属结构、机电产品等质量情况，填表时必须遵守“填表基本规定”，并符合以下要求。1.本表供单位工程施工质量评定核查时使用，在单位工程质量评定前填写。2.本表中除抽检情况栏由抽检负责人填写并签字外，其余栏目由施工单位填写，施工单位质检部门负责人签字，监理在确认各项数据符合实际后签字。各单位在签字栏加盖公章。3.监理工程师复核情况栏内，主要记录复核中发现的问题，并对资料齐备情况进行描述。4.启闭机制造产品，除有合格证外，尚应有水利部颁发的“启闭机产品使用许可证”，无“启闭机产品使用许可证”的产品不得用于水利工程。水利水电工程表中间产品金属结构及启闭机制造等产品质量情况登记复核表单位工程名称：序号名称部位工程量或数量出厂合格证设计指标抽检情况监理工程师复核情况检测数合格数合格率 施工单位填表人：质检部门负责人：(盖公章）年月日抽检负责人：(盖公章）年月日监理工程师：(盖公章）年月日表单位工程设计变更情况登记复核表填表说明本表主要反映单位工程中设计变更情况，在质量等级核定前由监理组织填写，填表时必须遵守“填表基本规定”，并符合以下要求。1.本表供单位工程施工质量评定核查时使用，在单位工程质量评定前填写。2.本表由施工单位填写，施工单位质检部门负责人签字，项目法人的质量负责人、设计代表在相应栏目内确认签字，监理确认各项数据符合实际后签字。各单位在签字栏加盖公章。3.监理工程师复核情况栏内，主要记录复核中发现的问题，并对资料齐备情况进行描述。水利水电工程表单位工程设计变更情况登记复核表单位工程名称：序号名称部位变更内容出具变更或变更批复时间变更手续是否齐全实际施工时间监理工程师复核情况 施工单位填表人：质检部门负责人：(盖公章）年月日项目法人负责人：(盖公章）年月日设计代表：(盖公章）年月日监理工程师：(盖公章）年月日表重要隐蔽（关键部位）单元工程验收情况登记复核表填表说明本表主要反映单位工程中重要隐蔽、关键部位单元工程的隐蔽验收情况，填表时必须遵守“填表基本规定”，并符合以下要求。1.本表供单位工程施工质量评定核查时使用，在单位工程质量评定前填写。2.本表由施工单位填写，施工单位质检部门负责人签字，设计代表在相应栏目内进行确认签字，监理复核各项数据符合实际后签字。各单位在签字栏加盖公章。3.监理工程师复核情况栏内，主要记录复核中发现的问题，并对资料齐备情况进行描述。水利水电工程表重要隐蔽（关键部位）单元工程验收情况登记复核表单位工程名称：序号名称部位隐蔽内容隐蔽验收时间验收结果签证手续隐蔽时间监理工程师复核情况 施工单位填表人：质检部门负责人：(盖公章）年月日设计代表：(盖公章)年月日监理工程师：(盖公章）年月日表单位工程质量问题和历次检查所提出整改意见的处理情况登记表填表说明本表主要反映单位工程施工中存在的问题及处理情况，填表时必须遵守“填表基本规定”，并符合以下要求。1.本表供单位工程施工质量评定核查时使用，在单位工程质量评定前填写。2. 本表由施工单位填写，施工单位质检部门负责人签字，项目法人质量负责人、设计代表在相应栏目内进行确认签字，监理工程师复核后签字。各单位在签字栏加盖公章。3.监理工程师复核情况栏内，主要记录复核中发现的问题，并对资料齐备情况进行描述。水利水电工程表单位工程质量问题和历次检查所提出整改意见的处理情况登记表单位工程名称：序号名称部位发生时间处理时间处理情况处理后效果监理工程师复核情况 施工单位填表人：质检部门负责人：(盖公章）年月日监理工程师：(盖公章）年月日设计代表：(盖公章）年月日项目法人负责人：(盖公章）年月日表水工建筑物工程外观质量评定表填表说明填表时必须遵守“填表基本规定”，并符合以下要求。1.本表用于水工建筑物单位工程外观质量评定。表中各项质量标准，是在主体工程开工初期由项目法人组织监理、设计、施工等单位根据本工程特点（等级及使用情况等）和相关技术标准共同研究提出，报质量监督机构确认后执行。2.外观质量等级评定工作是在单位工程完工后，由项目法人（建设单位）组织，项目法人（建设单位）、监理、设计、施工及管理运行等单位组成外观质量评定组，进行现场检验评定。参加外观质量评定组的人员，必须具有工程师及以上技术职称。评定组人数不应少于5人，大型工程不宜少于7人。3.检测数量。全面检查后，抽测25%，且各项不少于10点。4.评定等级标准。测点中符合质量标准的点数占总测点数的百分率为100%时，评为一级。合格率为90.0%～99.9%时，评为二级。合格率为70.0%～89.9%时，评为三级。合格率小于70.0%时，评为四级。其下方的百分数为相应于所得标准分的百分数。每项评定得分按下式计算：各项评定得分=该项标准分X该项得分百分率评定得分小数点后保留一位，并填写在相应级别栏内。5.表中第13项混凝土表面缺陷指混凝土表面的蜂窝、麻面、挂帘、裙边、小于3cm的错台、局部凹凸及表面裂缝等。如无上述缺陷，该项得分率为100%，缺陷面积超过总面积5%者，该项得分为0。6.表中带括号的标准分为工作量大时的标准分。填表时，须将不执行的分数用“/”划掉。7.合计应得分是实际评定各项标准分之和，实得分是各项实际得分之和。得分率=（实得分/应得分）×100%，小数点后保留一位。8.表尾由各单位参加外观质量评定的人员签名[施工单位1人，如本工程由分包单位施工，则分包单位、总包单位各派1人参加。项目法人（建设）、监理、设计各1～2人，管理运行单位1人]。9.外观质量评定结论由项目法人报工程质量监督机构核定。 10、大坝、溢洪道工程外观质量评定有关项目参考标准如下：续表（一）大坝工程项次项目检验内容质量标准1建筑物外部尺寸防浪墙长度不小于设计值厚度允许偏差：-1cm～+2cm高度允许偏差：0～+2cm坝顶长度不小于设计值宽度允许偏差：-1cm～+2cm高程允许偏差：0～+2cm上、下游坝坡坡度不陡于设计值，目测平顺2轮廓线顺直上游坝肩线（防浪墙）连续拉线测量，尺寸较大建筑物，最大凹凸不超过2cm/10m;较小建筑物，最大凹凸不超过lcm/5m下游坝肩线3表面平整度1)混凝土面用2m直尺检测，不大于lcm/2m2)浆砌石用2m直尺检测，不大于2cm/2m3)干砌石用2m直尺检测，不大于3cm/2m4)泥结石路面用2m直尺检测，不大于3cm/2m4立面垂直度防浪墙允许偏差：1/500设计高，且不超过2cm5曲面、扭面与平面连接现场检查一级：圆滑过渡，曲线流畅；二级：平顺连接，曲线基本流畅；三级：连接不够平顺，有明显折线；四级：未达到三级标准者6梯步现场检测高度偏差±1cm，宽度偏差±lcm，长度偏差±2cm7栏杆、扶梯现场检查、检测1.混凝土栏杆、扶梯顺直度1.5cm/15m，垂直度±1.0cm;2.金属栏杆、扶梯顺直度lcm/15m;垂直度±0.5cm;漆面色泽均匀，无起皱、脱皮、结疤及流淌现象8灯饰现场检査一级：排列顺直，外形规则；二级：排列顺直，外形基本规则；三级：排列基本顺直，外形基本规则；项次项目检验内容质量标准四级：未达三级标准者9变形缝、结构缝现场检查一级：缝面顺直，宽度均匀，填充材料饱满密实；二级：缝面顺直，宽度基本均匀，填充材料饱满；三级：缝面基本顺直，宽度基本均匀，填充材料基本饱满；四级：未达到三级标准者 10砌体勾缝、露头现场检查一级：砌体排列整齐、露头均匀，大面平整，砌缝饱满密实，缝面顺直，宽度均匀；二级：砌体排列基本整齐、露头基本均匀，大面平整，砌缝饱满密实，缝面顺直，宽度基本均匀；三级：砌体排列多处不整齐、露头不够均匀，大面基本平整，砌缝基本饱满，缝面基本顺直，宽度基本均匀；四级：未达三级标准者12马道、排水沟现场检查马道宽度、高度偏差为±2cm，，排水沟外形尺寸偏差±3cm。一级：马道、排水沟轮廓顺直流畅，宽度一致；排水孔外形规则，布置美观，排水畅通；二级：马道、排水沟轮廓顺直，宽度基本一致；排水孔外形规则，排水畅通；三级：马道、排水沟轮廓基本顺直，宽度基本一致；排水孔外形基本规则，排水畅通；四级：未达三级标准者13建筑物表面现场检查一级：建筑物表面洁净无附着物；二级：建筑物表面附着物已清除，但局部清除不彻底；三级：表面附着物已清除80%，无垃圾；四级：未达到三级标准者14混凝土表面缺陷情况现场检查、检测一级：混凝土表面无蜂窝、麻面、挂帘、裙边、错台、局部凹凸及表面裂缝等缺陷；二级：缺陷面积之和不大于3%总面积；三级：缺陷总面积3%～5%总面积；四级：缺陷总面积之和超过总面积5%并小于10%，超过10%应视为质量缺陷15表面钢筋割除现场检查一级：全部割除，无明显凸出部分；二级：全部割除，少部分明显凸出表面；三级：割除面积达到95%以上，且未割除部分不影响建筑功能及安全；四级：割除面积<95%者16绿化现场检查一级：草皮铺设、植树满足设计要求；二级：草皮铺设、植树基本满足设计要求；三级：草皮铺设、植树有空白（漏栽），多处未成活；四级：未达到三级标准者（二）溢洪道工程项次项目检验内容质量标准1建筑物外部尺寸进口翼墙尺寸高度允许偏差：0～3cm长度允许偏差：0～4cm厚度允许偏差：-1～2cm间距允许偏差：±3cm闸室尺寸高度允许偏差：0～3cm长度允许偏差：0～4cm厚度允许偏差：-1～2cm 间距允许偏差：±3cm陡坡段尺寸长度允许偏差：0～3cm宽度允许偏差：0～4cm高度允许偏差：-1～2cm对角线允许偏差：±3cm坡度允许偏差：±1/500设计值，且不超过2cm出口翼墙尺寸长度允许偏差：0～3cm宽度允许偏差：0～4cm高度允许偏差：-1～2cm对角线允许偏差：±3cm2轮廓线顺直进口翼墙连续拉线测量，尺寸较大（长）建筑物，最大凹凸不超过2cm/10m;较小建筑物，最大凹凸不超过lcm/5m闸室立墙陡坡段挡墙出口翼墙3表面平整度1)混凝土面、砂浆抹面、混凝土预制块用2m直尺检测，不大于lcm/2m2)浆砌石（料石、块石、石板）用2m直尺检测，不大于2cm/2m3)干砌石用2m直尺检测，不大于3cm/2m4立面垂直度进口翼墙允许偏差：1/500设计高，且不超过2cm闸室立墙陡坡段挡墙出口翼墙5大角方正建筑物四（阴阳）角±0.6°(用角度尺检测）6曲面、扭面与平面现场检查一级：圆滑过渡，曲线流畅；二级：平顺连接，曲线基本流畅；三级：连接不够平顺，有明显折线；四级：未达到三7连接级标准者8梯步检测高度偏差±1cm，宽度偏差±lcm，长度偏差±2cm9栏杆、扶梯现场检查、检测1.混凝土。顺直度1.5cm/15m，垂直度±1.0cm;2.金属。顺直度lcm/15m;垂直度±0.5cm;漆面色泽均匀，无起皱、脱皮、结疤及流淌现象10灯饰现场检査一级：排列顺直，外形规则；二级：排列顺直，外形基本规则；三级：排列基本顺直，外形基本规则；四级：未达三级标准者 11变形缝、结构缝现场检查一级：缝面顺直，宽度均匀，填充材料饱满密实；二级：缝面顺直，宽度基本均匀，填充材料饱满；三级：缝面基本顺直，宽度基本均匀，填充材料基本饱满；四级：未达到三级标准者12启闭平台梁、柱、排架现场检查启闭平台梁、柱、排架截面允许偏差±0.5cm一级：混凝土表面平整，棱线平直；二级：混凝土表面平整，棱线基本平直；三级：混凝土表面平整，棱线平直度等误差较大；四级：混凝土表面平整，棱线平直度等指标误差大13砌体现场检查一级：砌体排列整齐、露头均匀，大面平整，砌缝饱满密实，缝面顺直，宽度均匀；二级：砌体排列基本整齐、露头基本均匀，大面平整，砌缝饱满密实，缝面顺直，宽度基本均匀；三级：砌体排列多处不整齐、露头不够均匀，大面基本平整，砌缝基本饱满，缝面基本顺直，宽度基本均匀；四级：未达三级标准者14建筑物表面现场检查一级：建筑物表面洁净无附着物；二级：建筑物表面附着物已清除，但局部清除不彻底；三级：表面附着物已清除80%，无垃圾；四级：未达到三级标准者15混凝土表面缺陷情况现场检查、检测一级：混凝土表面无蜂窝、麻面、挂帘、裙边、错台、局部凹凸及表面裂缝等缺陷；二级：缺陷面积之和不大于3%总面积；三级：缺陷总面积3%～5%总面积；四级：缺陷总面积之和超过总面积5%并小于10%，超过10%应视为质量缺陷16表面钢筋割除现场检查一级：全部割除，无明显凸出部分；二级：全部割除，少部分明显凸出表面；三级：割除面积达到95%以上，且未割除部分不影响建筑功能及安全；四级：割除面积<95%者注：设计有具体要求者，应符合设计要求17水工金属结构外表面现场检查一级：焊缝均匀，两侧飞渣清除干净，临时支撑割除干净，且打磨平整，油漆均匀，色泽一致，无脱皮起皱现象；二级：焊缝均匀，表面清除干净，油漆基本均匀；三级：表面清除基本干净，油漆防腐完整，颜色基本一致四级：未达到三级标准者18管线（路）及电气设备现场检查一级：管线（路）顺直，设备排列整齐，表面清洁；二级：管线（路）基本顺直，设备排列基本整齐，表面基本清洁；三级：管线（路）不够顺直，设备排列不够整齐，表面不够清洁；四级：未达到三级标准者19绿化现场检查一级：草皮铺设、植树满足设计要求；二级：草皮铺设、植树基本满足设计要求；三级：草皮铺设、植树有空白（漏栽种面积），多处未成活；四级：未达到三级标准者 水利水电工程表水工建筑物工程外观质量评定表单位工程名称施工单位主要工程量评定日期年月日项次项目标准分(分）评定得分（分）备注一级100%二级90%三级70%四级01建筑物外部尺寸122轮廓线顺直103表面平整度104立面垂直度105大角方正56曲面与平面连接97扭面与平面连接98马道及排水沟3(4)9梯步2(3)10栏杆2(3)11扶梯212闸坝灯饰213混凝土表面缺陷情况1014表面钢筋割除2(4)15砌体勾缝宽度均匀、平整416坚、横缝平直417浆砌卵石露头818变形缝3(4)19启闭平台梁、柱、排架520建筑物表面1021升压变电工程围墙（栏栅）、杆、架、塔、柱522水工金属结构外表面6(7)23电站盘柜724电缆线路敷设4(5)25电站油气、水、管路3(4)26厂区道路及排水沟427厂区绿化8合计应得＿＿分，实得＿＿分，得分率＿＿%外观质量评组成员单位单位名称职称签名项目法人监理设计施工运行管理质量监督机构核定意见：核定人：（签名）加盖公章年月日注：量大时，标准分采用括号内数值。 表堤防工程外观质量评定表填表说明填表时必须遵守“填表基本规定”，并符合以下要求。1.本表用于堤防工程外观质量评定。其他同表说明。2.外观质量评定标准。项次项目检查、检测内容质量标准1外部尺寸土堤高程堤顶允许偏差0～+15cm平（戗）台顶允许偏差-10～+15cm宽度堤顶允许偏差-5～+15cm平（戗）台顶允许偏差-10～15cm边坡坡度不陡于设计值，目测平顺混凝土及砌石墙（堤）堤顶高程干砌石墙（堤）允许偏差0～+5cm浆砌石墙（堤）允许偏差0～+4cm混凝土墙（堤）允许偏差0～+3cm干砌石、浆砌石、混凝土墙(堤）墙面垂直度允许偏差0.5%墙顶厚度各类砌筑墙（堤）允许偏差-1～+2cm边坡坡度不陡于设计值，目测平顺2轮廓线顺直用长15m拉线沿堤顶轮廓连续测量15m长度内凹凸偏差不超过3cm/15m3表面平整度干砌石墙（堤）用2m靠尺检测，不大于5.0cm/2m浆砌石墙（堤）用2m靠尺检测，不大于2.5cm/2m混凝土墙（堤）用2m靠尺检测，不大于1.0cm/2m4曲面与平面连接外观质量评定组现场检查一级：圆滑过渡，曲线流畅；二级：平顺连接，曲线基本流畅；三级：连接不够平顺，有明显折线；四级：连接不平顺，折线突出续表 项次项目检查、检测内容质量标准5排水外观质量评定组现场检查，结合检测质量标准：排水通畅，形状尺寸误差士3cm，无附着物。一级：符合质量标准；二级：基本符合质量标准；三级：局部尺寸误差大，局部有水泥结石附着；四级：排水尺寸误差大，多处有水泥结石附着6上堤马道质量标准：马道宽度偏差±2cm，高度偏差±2cm。一级：符合质量标准；二级：基本符合质量标准；三级：发现尺寸误差较大；四级：多处马道尺寸误差大7堤顶附属设施外观质量评定组现场检查一级：混凝土表面平整，棱线平直度等指标符合质量标准；二级：混凝土表面平整，棱线平直度等指标基本符合质量标准；三级：混凝土表面平整，棱线平直度等指标发现尺寸误差较大；四级：混凝土表面平整，棱线平直度等指标误差大8备料堆放一级：按规定位置备料，堆放整齐；二级：按规定位置备料，堆放欠整齐；三级：未按规定位置备料，堆放欠整齐；四级：备料任意堆放9草皮一级：草皮铺设（种植）均匀，全部成活，无空白；二级：草皮铺设均匀，成活面积90%以上，无空白；三级：草皮铺设（种植）基本均匀，成活面积70%以上，有少量空白；四级：达不到三级标准者10植树一级：植树排列整齐、美观，全部成活，无空白；二级：植树排列整齐，成活率90%以上，无空白；三级：植树排列基本整齐，成活率70%以上，有少量空白；四级：达不到三级标准者11砌体排列一级：砌体排列整齐、铺放均匀、平整，无沉陷裂缝；二级：砌体排列基本整齐、铺放均匀、平整，局部有沉陷裂缝；三级：砌体排列多处不够整齐、铺放均匀、平整，局部有沉陷裂缝；四级：砌体排列不整齐、不平整，多处有裂缝12砌缝质量一级：勾缝宽度均匀，砂浆填塞平整；二级：勾缝宽度局部不够均匀，砂浆填塞基本平整；三级：勾缝宽度多处不均匀，砂浆填塞不够平整；四级：勾缝宽度不均匀，砂桨填塞粗糙不平水利水电工程 表堤防工程外观质量评定表单位工程名称施工单位主要工程量评定日期年月日项次项目标准分(分）评定得分（分）备注一级100%二级90%三级70%四级01外部尺寸302轮廓线103表面平整度104曲面与平面联结55排水56上堤马道37堤顶附属设施58防汛备料堆放59草皮810植树811砌体排列512砌缝10合计应得＿＿分，实得＿＿分，得分率＿＿%外观质量评组成员单　　位单位名称职称签名项目法人监　　理设　　计施　　工运行管理质量监督机构核定意见：核定人：（签名，加盖公章）年月日表明（暗）渠工程外观质量评定表 填表说明填表时必须遵守“填表基本规定”，并符合以下要求。1.本表用于明（暗）渠工程外观质量评定。其他同表说明。2.外观质量评定标准。项次项目检查、检测内容质量标准1外部尺寸1)上口宽、底宽允许偏差：±1/200设计值2)渠顶宽±3cm2轮廓线顺直1)渠顶边线2)渠底边线3)其他部位用15m长拉线连续测量，其最大凹凸不超过3cm/15m3表面平整度1)混凝土面、砂浆抹面、混凝土预制块用2m直尺检测，不大于1cm/2m2)浆砌石（料石、块石、石板）用2m直尺检测，不大于2cm/2m3)干砌石用2m直尺检测，不大于3cm/2m4)泥结石路面用2m直尺检测，不大于3cm/2m4曲面与平面连接外观质量评定组现场检查一级：圆滑过渡，曲线流畅，表面清洁，无附着物二级：连接平顺，曲线基本流畅，表面清洁，无附着物三级：连接基本平顺，局部有折线，表面无附着物四级：达不到三级标准者5扭面与平面连接6渠坡、渠底衬砌1)混凝土护面、砂浆抹面外观质量评定组现场检查一级：表面平整光洁，无质量缺陷；二级：表面平整，无附着物，无错台、裂缝及蜂窝等质量缺陷；三级：表面平整，局部蜂窝、麻面、错台及裂缝等质量缺陷面积小于5%，且已处理合格；四级：达不到三级标准者2)混凝土预制板(块）护面外观质量评定组现场检查一级：完整，砌缝整齐，表面清洁、平整；二级：完整，砌缝整齐，大面平整，表面较清洁；三级：完整，砌缝基本整齐，大面平整，表面基本清洁；四级：达不到三级标准者3)浆砌石（含料石、块石、石板、卵石）外观质量评定组现场检查一级：石料外形尺寸一致，勾缝平顺美观，大面平整，露头均匀，排列整齐；二级：石料外形尺寸一致，勾缝平顺，大面平整，露头较均匀，排列较整齐；三级：石料外形尺寸基本一致，勾缝平顺，大面基本平整，露头基本均匀；四级：达不到三级标准者续表1 项次项目检查、检测内容质量标准7变肜缝、结构缝外观质量评定组现场检查一级：缝宽均匀、平顺，充填材料饱满密实；二级：缝宽较均匀，充填材料饱满密实；三级：缝宽基本均匀，局部稍差，充填材料基本饱满；四级：达不到三级标准者8渠顶路面及排水沟外观质量评定组现场检查一级：路面平整，宽度一致，排水沟整洁通畅，无倒坡；二级：路面平整，宽度基本一致，排水沟通畅，无倒坡；三级：路面较平整，宽度基本一致，排水沟通畅；四级：达不到三级标准者9渠顶以上边坡1)混凝土格栅护砌外观质量评定组现场检查一级：网格摆放平稳、整齐，坡脚线为直线或规则曲线；二级：网格摆放平稳、较整齐，坡脚线基本为直线或规则曲线；三级：网格摆放平稳、基本整齐，局部稍差；四级：达不到三级标准者2)砌石衬护边坡外观质量评定组现场检查一级：砌石排列整齐、平整、美观；二级：砌石排列较整齐，大面平整；二级：硪1石面基本平整；四级：达不到三级标准者10戗台及排水沟1)戗台宽度允许偏差：±2cm2)排水沟宽度允许偏差：±1.5cm3)戗台边线顺直度3cm/15m11沿渠小建筑物外观质量评定组现场检查一级：外表平整、清洁、美观，无缺陷；二级：外表平整、清洁，无缺陷；三级：外表基本平整、较清洁、表面缺陷面积小于5%总面积；四级：达不到三级标准者12梯步外观质量评定组现场检查一级：梯步高度均匀，长度相同，宽度一致，表面清洁，无缺陷；二级：梯步高度均匀，长度基本相同，宽度一致，表面清洁，无缺陷；三级：梯步高度均匀，长度基本相同，宽度基本一致，表面较清洁，有局部缺陷；四级：达不到三级标准者13弃渣堆放外观质量评定组现场检查一级：堆放位置正确，稳定、平整；二级：堆放位置正确，稳定、基本平整；三级：堆放位置基本正确，稳定、基本平整，局部稍差；四级：达不到三级标准者续表2项次项目检查、检测内容质量标准 14渠道绿化1)植树外观质量评定组现场检查一级：植树排列整齐、美观，全部成活，无空白；二级：植树排列整齐，成活率90%以上，无空白；三级：植树排列基本整齐，成活率70%以上，有少量空白；四级：达不到三级标准者2)草皮（种草）外观质量评定组现场检查一级：草皮铺设（种植）均匀，全部成活，无空白；二级：草皮铺设（种植）均匀，成活面积90%以上，无空白；三级：草皮铺设（种植）基本均匀，成活面积70%以上，有少量空白；四级：达不到三级标准者3)草方格（草格栅）外观质量评定组现场检查一级：大面平整，过渡自然，网格规则整齐，栽插均匀，栽种植物成活率达80%以上；二级：大面较平整，网格规则，栽插较均匀，栽种植物成活率达60%以上；三级：大面基本平整，网格基本规则，栽插基本均匀，栽种植物成活率达50%以上；四级：达不到三级标准者15原状岩土面完整性外观质量评定组现场检查一级：原状岩土面完整，无扰动破坏；二级：原状岩土面完整，局部有扰动，无松动岩土；三级：原状岩土面基本完整，松动岩土已处理；四级：达不到三级标准者注：项次14植树和草皮（种草）质量标准中的“空白”指漏栽（种）面积。水利水电工程表明（暗）渠工程外观质量评定表单位工程名称施工单位主要工程量评定日期项次项目标准分(分）评定得分（分）备注一级100%二级90%三级70%四级01外部尺寸10 2轮廓线顺直103表面平整度104曲面与平面连接35扭面与平面连接36渠坡渠底衬砌107变形缝、结构缝68渠顶路面及排水沟89渠顶以上边坡610戗台及排水沟511沿渠小建筑物512梯步313弃渣堆放514渠道绿化1015原状岩土面完整性3合　　计应得＿＿分，实得＿＿分，得分率＿＿%外观质量评定组成员单　　位单位名称职称签名项目法人监　　理设　　计施　　工运行管理质量监督机构核定意见：核定人：（签名，加盖公章）年月日表引水(渠道）建筑物工程外观质量评定表填表说明填表时必须遵守“填表基本规定”，并符合以下要求。1.本表用于引水（渠道）建筑物工程外观质量评定。其他同表说明。2.外观质量评定标准。项次项目检验内容质量标准1外部尺寸过流断面尺寸允许偏差：±1/200设计值 梁、柱截面允许偏差：±0.5cm墩墙宽度、厚度允许偏差：±4cm坡度m值允许偏差：±0.052轮廓线连续拉线测量尺寸较大建筑物，最大凹凸不超过2cm/10m;较小建筑物，最大凹凸不超过lcm/5m3表面平整度1)混凝土面、砂浆抹面、混凝土预制块用2m直尺检测，不大于lcm/2m2)浆砌石（料石、块石、石板）用2m直尺检测，不大于2cm/2m3)干砌石用2m直尺检测，不大于3cm/2m4)饰面砖用2m直尺检测，不大于0.5cm/2m4立面垂直度墩墙允许偏差：1/200设计高，且不超过2cm柱允许偏差：1/500设计高，且不超过2cm5大角方正检测±0.6°(用角度尺检测）67曲面与平面或扭面与平面连接现场检查一级：圆滑过渡，曲线流畅；二级：平顺连接，曲线基本流畅；三级：连接不够平顺，有明显折线；四级：未达到三级标准者8梯步检测高度偏差±1cm，宽度偏差±lcm，长度偏差±2cm9栏杆现场检查、检测1.混凝土栏杆顺直度1.5cm/15m，垂直度士1.0cm;2.金属栏杆顺直度lcm/15m;垂直度±0.5cm;漆面色泽均匀，无起皱、脱皮、结疤及流淌现象10灯饰现场检査一级：排列顺直，外形规则；二级：排列顺直，外形基本规则；三级：排列基本顺直，外形基本规则；四级：未达三级标准者11变形缝、结构缝一级：缝面顺直，宽度均匀，填充材料饱满密实；二级：缝面顺直，宽度基本均匀，填充材料饱满；三级：缝面基本顺直，宽度基本均匀，填充材料基本饱满；四级：未达到三级标准者续表项次项目检验内容质量标准12砌体现场检查一级：砌体排列整齐、露头均匀，大面平整，砌缝饱满密实，缝面顺直，宽度均匀；二级：砌体排列基本整齐、露头基本均匀，大面平整，砌缝饱满密实，缝面顺直，宽度基本均匀；三级：砌体排列多处不整齐、露头不够均匀，大面基本平整，砌缝基本饱满，缝面基本顺直，宽度基本均匀；四级：未达三级标准者 13排水工程一级：排水沟轮廓顺直流畅，宽度一致，排水孔外形规则，布置美观，排水畅通；二级：排水沟轮廓顺直，宽度基本一致，排水孔外形规则，排水畅通；三级：排水沟轮廓基本顺直，宽度基本一致，排水孔外形基本规则，排水畅通；四级：未达三级标准者14建筑物表面一级：建筑物表面洁净无附着物；二级：建筑物表面附着物已清除，但局部清除不彻底；三级：表面附着物已清除80%，无垃圾；四级：未达到三级标准者15混凝土表面现场检查、检测一级：混凝土表面无蜂窝、麻面、挂帘、裙边、错台、局部凹凸及表面裂缝等缺陷；二级：缺陷面积之和不大于3%总面积；三级：缺陷总面积3%～5%总面积；四级：缺陷总面积之和超过总面积5%并小于10%，超过10%应视为质量缺陷16表面钢筋割除现场检查一级：全部割除，无明显凸出部分；二级：全部割除，少部分明显凸出表面；三级：割除面积达到95%以上，且未割除部分不影响建筑功能及安全；四级：割除面积<95%者注：设计有具体要求者，应符合设计要求17水工金属结构外表面一级：焊缝均匀，两侧飞渣清除干净，临时支撑割除干净，且打磨平整，油漆均匀，色泽一致，无脱皮起皱现象；二级：焊缝均匀，表面清除干净，油漆基本均匀；三级：表面清除基本干净，油漆防腐完整，颜色基本一致四级：未达到三级标准者18管线（路）及电气设备一级：管线（路）顺直，设备排列整齐，表面清洁；二级：管线（路）基本顺直，设备排列基本整齐，表面基本清洁；三级：管线（路）不够顺直，设备排列不够整齐，表面不够清洁；四级：未达到三级标准者19房屋建筑安装工程见表相关内容20绿化现场检查一级：草皮铺设、植树满足设计要求；二级：草皮铺设、植树基本满足设计要求；三级：草皮铺设、植树有空白，多处成活不好；四级：未达到三级标准者注：项次20绿化质量标准中的空白指漏栽（种）面积。水利水电工程表引水（渠道）工程外观质量评定表单位工程名称施工单位主要工程量评定日期项次项目标准分(分）评定得分（分）备注100%二级90%三级70%四级0 1外部尺寸122轮廓线顺直103表面平整度104立面垂直度105大角方正56曲面与平面连接87扭面与平面连接88梯步49栏杆4(6)10灯饰2(4)11变形缝312砌体外观6(8)13排水工程314建筑物表面515混凝土表面缺陷情况516表面钢筋割除417水工金属结构外表面618管线（路）及电气设备419房屋建筑工程6(8)20绿化8合　　计应得＿＿分，实得＿＿分，得分率＿＿%外观质量评组成员单　　位单位名称职称签名项目法人监　　理设　　计施　　工运行管理质量监督机构核定意见：核定人：（签名，加盖公章）年月日注：量大时，标准分采用括号内数值。表水利水电工程房屋建筑工程外观质量评定表填表说明填表时必须遵守“填表基本规定”，并符合以下要求。1.本表是水利水电工程房屋建筑工程外观质量评定表。表中各项质量标准确定方法与表同。2.表头的“分部工程”栏系指发电厂房、变电站、水闸等单位工程中包含的房屋建筑分部工程，在表中填写该分部工程名称。3. 观感质量等级评定工作是在单位工程完工后，由项目法人（建设单位）组织监理、设计、施工、管理运行等单位组成外观质量评定组，进行现场检验评定。参加外观质量评定组的人员，必须具备工程师及以上技术职称。评定组人数不应少于5人，大型工程不宜少于7人。4.检查、检测项目经外观质量评定组全面检查后，抽测25%，且各项不少于10点。5.评定等级标准。①好，指观感质量较优良；②一般，指基本符合要求；③差，指外观质量达不到要求，且存在明显缺陷者。被评为“差”的项目应进行返修处理，在达到质量要求后再检查评定。6.外观质量评定后，各单位参加外观质量评定组人员应在表尾签字。如本工程由分包单位施工，则分包单位与总包单位各派1人参加。项目法人（建设）、监理、设计各1～2人，管理运行单位1人。7.工程外观质量评定结论应由项目法人报工程质量监督机构核定。水利水电工程表水利水电工程房屋建筑工程外观质量评定表单位工程名称分部工程名称施工单位结构类型建筑面积评定日期年月日序号项目抽查质量状况质量评价好一般差1建筑与结构室外墙面2变形缝3水落管、屋面4室内墙面5室内顶棚6室内地面7楼梯、踏步、护栏8门窗1给排水与采暖管道接口、坡度、支架2卫生器具、支架、阀门3检查口、扫除口、地漏4散热器、支架1建筑电气配电箱、盘、板、接线盒2设备器具、开关、插座3防雷、接地1通风与空调风管、支架2风口、风阀3风机、空调设备4阀门、支架5水泵、冷却塔6绝热1电梯运行、，平层、开关门2层门、信号系统3机房 1智能建筑机房设备安装及布局2现场设备安装观感质量综合评价：外观质里评定组成员单位单位名称职称签名项目法人监理设计施工运行管理质量监督机构核定意见：核定人：（签名，加盖公章）年月日注：质量评价为“差”的项目，应进行返修。表0.3分部工程施工质量评定表填表说明填表时必须遵守“填表基本规定”，并符合以下要求。1.本表是水利水电工程（含堤防工程）分部工程施工质量评定表的统一格式。2.分部工程量，只填写本分部工程的主要工程量。3.单元工程类别按《评定标准》的单元工程类型填写、如岩土开挖、混凝土等。4.单元工程个数：指一般单元工程、重要隐蔽工程及关键部位的单元工程之和。5.合格个数：指单元工程质量达到合格及以上质量等级的总个数。6.重要隐蔽工程、工程关键部位：①重要隐蔽工程。隐蔽工程一般是指基础工程、地基开挖、地基处理、地下防渗、地基排水、地下建筑物工程等，所有完工后被覆盖、而无法或很难再进行检查的工程。重要隐蔽工程是指主要建筑物中严重影响工程安全和使用功能的隐蔽工程。②工程关键部位。指对工程安全或效益有显著影响的部位。重要隐蔽工程和工程关键部位，应在项目划分时确定。7.本表自表头到施工单位自评意见均由施工单位质检部门填写，并自评质量等级。评定人系指质检负责人。8.监理单位复核意见栏，由负责该分部工程质量控制的监理工程师填写，答字后交总监或总监代表审核签字并加盖公章。9.质量监督机构核定（核备）栏，大型水利水电枢纽工程主要建筑物的分部工程质量意见，在施工单位自评、监理单位复核后，由质量监督机构核定人填写并签字，交质量监督项目站负责人审查签字后，加盖公章。其他分部工程的施工质量意见，在施工单位自评、监理单位复核后，报质量监督机构核备（审核、备案）。质量监督机构核备的主要内容是：检查分部工程质量评定资料的真实性及其等级评定的准确性。如发现问题，应及时通知监理单位重新复核。10. 评定水轮发电机组安装分部工程质量等级时，应将水轮机、发电机及调速器的型号填与在备注栏内。11.分部工程质量评定标准。(1)合格标准：所含单元工程的质量全部合格。质量事故及质量缺陷己按要求处理，并经检验合格；原材料、中间产品及准凝土（砂浆）试件质量全部合格，金属结构及启闭机制造质量合格，机电产品质量合格。(2)优良标准：所含单元工程质量全部合格，其中70%以上达到优良，重要隐蔽单元工程以及关键部位单元工程质量优良率达90%以上，且未发生过质量事故；中间产品质量全部合格，混凝土（砂浆）试件质量达到优良等级（当试件组数小于30时，试件质量合格），原材料质量、金属结构及启闭机制造质量合格，机电产品质量合格。水利水电工程表0.3分部工程施工质量评定表单位工程名称施工单位分部工程名称施工日期自年月日至年月日分部工程量评定日期年月日项次单元工程种类工程量单元工程个数合格个数其中优良个数备注12345678合计重要隐蔽单元工程、关键部位单元工程施工单位自评意见监理机构复核意见项目法人认定意见 本分部工程的单元工程质量全部合格。优良率为_______%，重要隐蔽单元工程及关键部位单元工程_______个，优良率为_______%。原材料质量_______，中间产品质量_______，金属结构、启闭机制造质量_______，机电产品质量_______。质量事故及质量缺陷处理情况：分部工程质量等级：质检部门评定人：项目技术负责人：（盖公章）年月日复核意见：分部工程质量等级：监理工程师：年月日总监或副总监：(盖公章）年月日认定意见：分部工程质量等级：现场代表：年月日技术负责人：(盖公章）年月日工程质量监督机构核定（备）意见：核定等级：核定（备）人：（签名）负责人：（签名）年月日注：分部工程验收的质量结论，由项目法人报质量监督机构核备。大型水利枢纽工程主要建筑物的分部工程验收的质量结论，由项目法人报质量监督机构核定。表0.4重要隐蔽（关键部位）单元工程质量等级签证表填表说明填表时必须遵守“填表基本规定”，并符合以下要求。1.重要隐蔽（关键部位）单元工程应在项目划分时明确。2.重要隐蔽单元工程系指主要建筑物的地基开挖、地下洞室开挖、地基防渗、加固处理和排水等隐蔽工程中，对工程安全或使用功能有严重影响的单元工程。关键部位单元工程系指对工程安全、或效益、或使用功能有显著影响的单元工程。3.重要隐蔽单元工程及关键部位单元工程质量经施工单位自评合格，监理机构抽检后，由项目法人（或委托监理）、监理、设计、施工、工程运行管理（施工阶段巳经有时）等单位组成联合小组，共同检查核定其质量等级并填写签证表，报质量监督机构核备。4.地质编录系指在地质勘查、勘探中，利用文字、图件、影像、表格等形式对各种工程的地质现象进行编绘、记录的过程。包括建基面地质剖面的岩性及厚度、风化程度、不良地质情况等，由设计部门形成书面意见，测绘人员和复核人员签字。5.测量成果是指平面图、纵横断面图，也包括测量原始手簿、测量计算成果等。6.检测试验报告包括地基岩芯试验报告、岩石完整性超声波检测报告、软基承载力试验报告、结构强度试验报告等，检测报告中须注明取样的平面位置和高程。7.影像资料包括照片、图像、影像光盘等。 8.其他资料包括施工单位原材料检测资料等。9.质量验收评定视具体单元工程类别来确定其执行的质量标准，如：土石坝心墙岩石基础开挖单元工程，则执行“岩石地基开挖施工质量标准”；混凝土防渗墙单元工程，则执行“混凝土防渗墙施工质量标准”。水利水电工程表0.4重要隐蔽（关键部位）单元工程质量等级签证表单位工程名称单元工程量分部工程名称施工单位单元工程名称、部位自评日期年月日施工单位自评意见1.自评意见：2.自评质量等级：终检人员（签名）监理单位抽查意见抽查意见：监理工程师（签名）联合小组核定意见1.核定意见：2.质量等级：年月日保留意见签名备查资料清单(1)地质编录；□(2)测量成果（包括平面图、纵横断面图）；□(3)检测试验报告（岩芯试验、软基承载力试验、结构强度等）；□(4)影像资料；口(5)其他（）□联合小组成员单位名称职务、职称签名项目法人监理单位设计单位施工单位运行管理 注：重要隐蔽单元工程验收时，设计单位应同时派地质工程师参加。备查资料清单中凡涉及到的项项目应在“□”内打“√”，如有其他资料应在括号内注明资料的名称。
