(临电)施工组织设计审批表

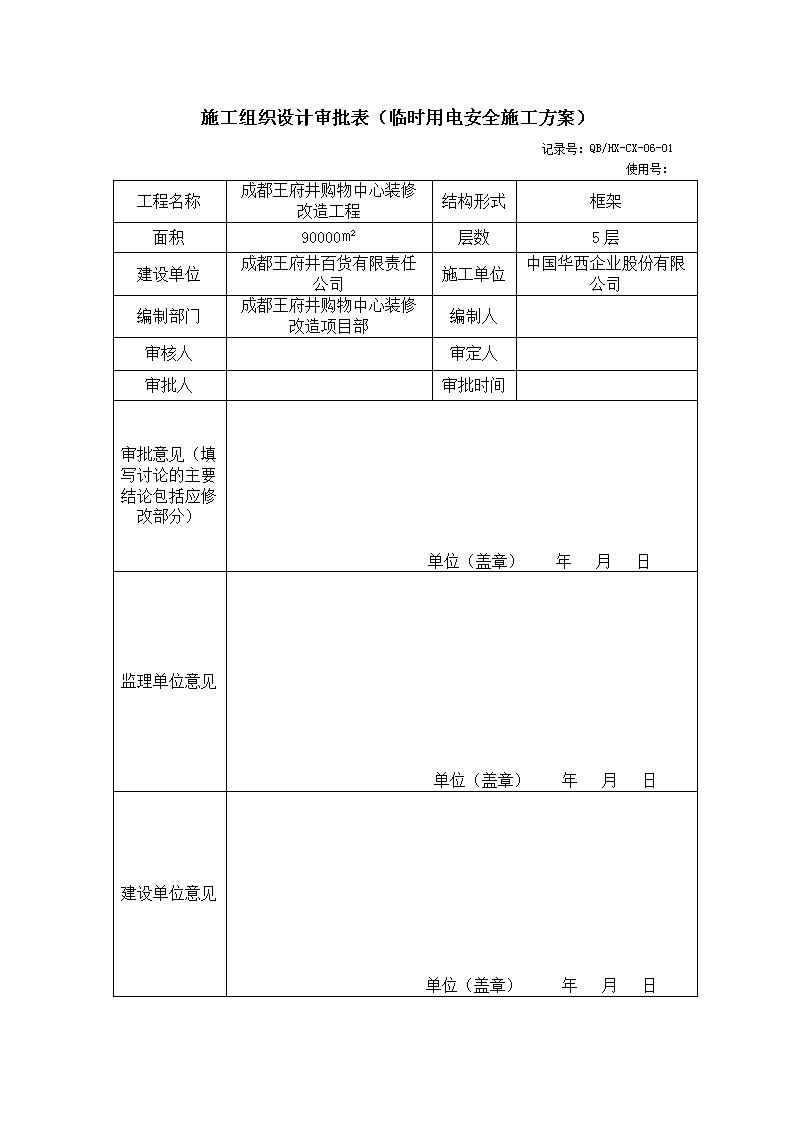

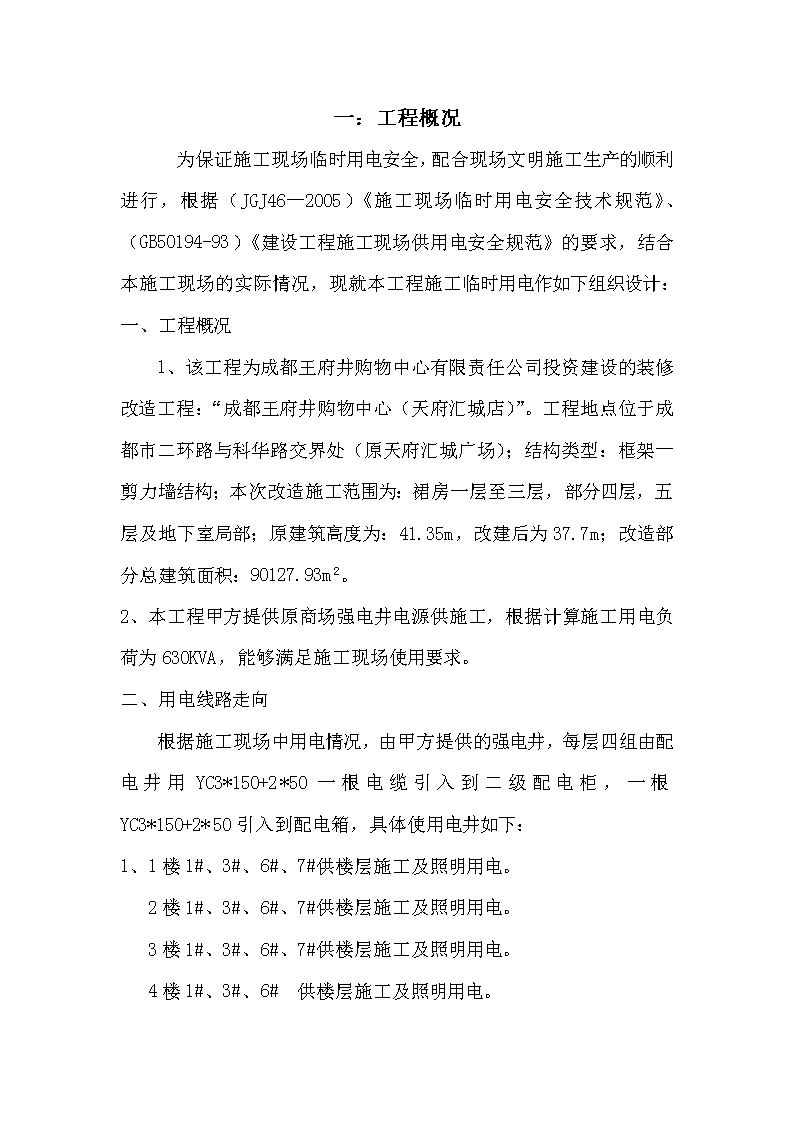

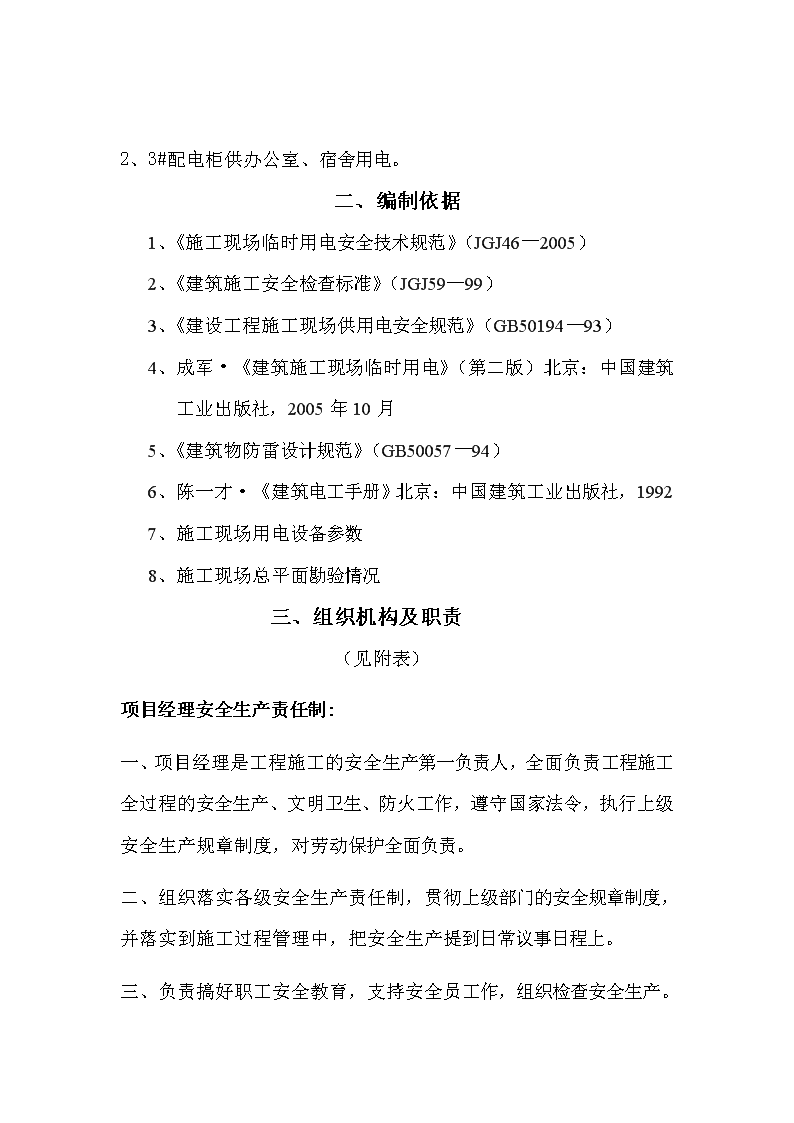

'施工组织设计审批表（临时用电安全施工方案）记录号：QB/HX-CX-06-01使用号：工程名称成都王府井购物中心装修改造工程结构形式框架面积90000㎡层数5层建设单位成都王府井百货有限责任公司施工单位中国华西企业股份有限公司编制部门成都王府井购物中心装修改造项目部编制人审核人审定人审批人审批时间审批意见（填写讨论的主要结论包括应修改部分）单位（盖章）年月日监理单位意见单位（盖章）年月日建设单位意见单位（盖章）年月日 一：工程概况为保证施工现场临时用电安全，配合现场文明施工生产的顺利进行，根据（JGJ46—2005）《施工现场临时用电安全技术规范》、（GB50194-93）《建设工程施工现场供用电安全规范》的要求，结合本施工现场的实际情况，现就本工程施工临时用电作如下组织设计：一、工程概况1、该工程为成都王府井购物中心有限责任公司投资建设的装修改造工程：“成都王府井购物中心（天府汇城店）”。工程地点位于成都市二环路与科华路交界处（原天府汇城广场）；结构类型：框架—剪力墙结构；本次改造施工范围为：裙房一层至三层，部分四层，五层及地下室局部；原建筑高度为：41.35m，改建后为37.7m；改造部分总建筑面积：90127.93m2。2、本工程甲方提供原商场强电井电源供施工，根据计算施工用电负荷为630KVA，能够满足施工现场使用要求。二、用电线路走向根据施工现场中用电情况，由甲方提供的强电井，每层四组由配电井用YC3*150+2*50一根电缆引入到二级配电柜，一根YC3*150+2*50引入到配电箱，具体使用电井如下：1、1楼1#、3#、6#、7#供楼层施工及照明用电。2楼1#、3#、6#、7#供楼层施工及照明用电。3楼1#、3#、6#、7#供楼层施工及照明用电。4楼1#、3#、6#供楼层施工及照明用电。 2、3#配电柜供办公室、宿舍用电。二、编制依据1、《施工现场临时用电安全技术规范》（JGJ46—2005）2、《建筑施工安全检查标准》（JGJ59—99）3、《建设工程施工现场供用电安全规范》（GB50194—93）4、成军·《建筑施工现场临时用电》（第二版）北京：中国建筑工业出版社，2005年10月5、《建筑物防雷设计规范》（GB50057—94）6、陈一才·《建筑电工手册》北京：中国建筑工业出版社，19927、施工现场用电设备参数8、施工现场总平面勘验情况三、组织机构及职责（见附表）项目经理安全生产责任制:一、项目经理是工程施工的安全生产第一负责人，全面负责工程施工全过程的安全生产、文明卫生、防火工作，遵守国家法令，执行上级安全生产规章制度，对劳动保护全面负责。二、组织落实各级安全生产责任制，贯彻上级部门的安全规章制度，并落实到施工过程管理中，把安全生产提到日常议事日程上。三、负责搞好职工安全教育，支持安全员工作，组织检查安全生产。 四、发现事故隐患，及时按“定人、定时、定措施”的三定方针，及时落实整改。五、发生工作事故，及时抢救，保护现场，上报上级部门。六、不准违章指挥与强令职工冒险作业。项目党支部书记安全生产责任制:1、把安全生产列为支部工作的重要议事日程，抓好安全生产的方针、政策和法令、法规的宣传学习。2、教育员工遵守安全规章制度和纪律，搞好安全生产。3、负责文明施工的宣传教育工作。4、负责组织现场“落手清”工作的检查。5、协助项目经理负责落实安全、治安、消防责任制，并组织好宣传教育工作。6、监督项目落实好用工制度，不使用无证(上岗证、特种作业操作证)人员上岗作业。7、监督项目积极改善劳动条件，不得使用伪劣防护设施及防护用品。8、参加安全检查，并提出改进意见和措施。9、参加项目安全值日工作，并作好检查记录项目技术负责人安全职责:1.认真贯彻执行国家安全生产方针、政策和安全技术标准。结合单位技术情况制定贯彻实施的具体措施、并检查落实执行情况。2.对项目施工生产中的一切安全技术工作负责,经常把安全技术工作列入重要议事日程, 安全技术工作必须与施工生产技术工作同时研究、规划、布置、检查、总结、评比,及时研究、处理重大安全技术难题。1.组织编制施工组织设计、施工方案时,要贯彻"安全第一,预防为主"的方针,从工程设计的图纸审核,施工方法的确定,施工机械设备,垂直运输设备的使用,以及确定架设工程的实施方案等每个环节,都要渗透进安全技术措施,成为指导施工的技术依据。2.经常对职工进行安全技术知识培训,考核工作,不断提高广大职工安全技术水平预防事故的能力。3.对企业存在的重大事故隐患和严重职业毒害问题,应列为重大科研项目,有计划,有步骤地组织力量,攻克技术难关,彻底改善劳动条件。4.组织制订安全技术操作规程和特殊施工工艺技术措施,督促现场实施,在对公司、项目内采取新技术、新设备、新工具、新工艺时必须制订相应的安全技术措施。在组织技术鉴定时,必须把安全技术措施,装置列为重要内容,同时审查,鉴定。5.参加重大伤亡事故的调查,从技术上分析事故原因,提出技术鉴定意见和改进措施,经常深入现场,检查施工技术措施的实施情况,及时检查解决施工中的安全技术问题。内业技术员安全生产责任制:一、遵守国家法令，学习熟悉安全生产操作规程，执行上级安全部门的规章制度。 二、根据施工技术方案中的安全生产技术措施，提出技术实施方案和改进方案中的技术措施要求。三、在审核安全生产技术措施时，发现不符合技术规范要求的，有权提出更改完善意见，使之完善纠正。四、按照技术部门编制的安全生产技术措施，根据施工现场实际补充编制分项分类的安全技术措施，使之完善和充实。五、在施工过程中，对现场安全生产有责任进行管理，发现隐患，有权督促纠正、整改、通知安全员落实整改并汇报项目经理。六、对施工设施和各类安全保护，防护物品，进行技术鉴定和提出结论性意见。安全员安全生产责任制:一、负责施工现场的安全生产、文明卫生、防火管理工作，遵守国家法令，认真学习熟悉安全生产规章制度，努力提高专业知识和管理水准，加强自身建设。二、经常及时检查施工现场的安全生产工作，发现隐患及时采取措施进行整改，并及时汇报项目经理处理。三、坚持原则，对违章作业，违反安全操作规程的人和事，决不姑息，敢于阻止和教育。四、对安全设施的配置提出合理意见，提交项目经理解决，如得不到解决，应责令暂停施工，报公司处理。 五、安全员有权根据公司有关制度进行监督，对违纪者进行处罚，对安全先进者上报公司奖励。六、发生工伤事故，及时保护现场，组织抢救及立即报告项目经理和上报公司。七、做好安全技术交底工作，强化安全生产、文明卫生、防火工作的管理。材料员安全生产责任制:一、学习熟悉安全技术规范，遵守国家法令，执行上级部门关于安保方面的有关规定。二、在采购安全设施、材料物品，劳动保护用品，应保证产品质量，决不能以疵充好和伪劣产品采购入库。三、购买安全设施和劳保用品及防护材料时，应认准国家批准的设施和物品，同时取得合格品证件。四、对于上门销售的安全设施和劳保防护物品，除国家与有关部门认可的外一律不准采购，以防疵品与伪劣产品危害安全。五、应廉洁奉公，不贪小利，坚持原则，保证设施与物品的质量，有权拒绝指令购买疵品与伪劣物品，并报告上级处理。四、施工现场用电量计算如下：各用电设备不同暂载率的容量计算：1、龙门吊（2台） Kx=0.5Cosφ=7.5则tgφ=0.88Pj=2Kx*PeJC=2*0.5+22*4*0.4=28.83（KW）Qj=Pj*tgφ=28.83*0.88=25.37(KV)1、钢筋机械（1套）Kx=0.75Cosφ=0.75则tgφ=0.88Pj=Kx*Pe=0.75*25=18.75(KW)Qj=Pj*tgφ=18.75*0.88=16.5(KV)2、木工机械Kx=0.75Cosφ=0.75则tgφ=0.88Pj=Kx*Pe=0.75*12=9(KW)Qj=Pj*tgφ=9*0.88=7.9(KV)3、混泥土输送泵（1台）Kx=0.75Cosφ=0.75则tgφ=0.88Pj=Kx*Pe=0.75*100=75(KW)Qj=Pj*tgφ=75*0.88=66(KV)5、安装机具（1套）Kx=0.75Cosφ=0.75则tgφ=0.88Pj=Kx*Pe=0.75*20=15(KW)Qj=Pj*tgφ=15*0.88=13.2(KV)6、生活用电Kx=1Cosφ=1则tgφ=0Pj=Kx*Pe=1*60=60(KW) Qj=Pj*tgφ=60*0=0(KV)总有功计算负荷：Pjz=∑Pj=28.83+32.7+14.5+18.75+9+75+15+22.5+60=276.28(KW)总无功计算负荷：Pjz=∑Qj=25.37+65.1+29+16.5+7.9+66+13.2+19.8+0=242.87（KW）总视在计算负荷：Sjz=Pjz2+Qjz2=276.282+242.872=367.85(KVA)总计算线电流：Ijz=Sjz*103/3*U=367.85*103/3*380=466A故原商场用电能满足施工用电量及生活用电。五、主要施工机械设备需用计划序号名称型号规格单位数量功率（KW）备注1龙门吊台27.5*22插入式振动器HZ-50台31.1*33交流焊机BX3-300台1521KVA*155钢筋加工机械套125*16木工机械套112 7砼输送泵HBT-60台11008生活用电609安装机具套120六、各配电箱内开关电器的选择与接线根据规范要求，电器安装板上必须设置工作零线（N）端子板和专用保护零线（PE）端子板，开关箱内设接线柱。配电箱、开关箱的制作，箱体的钢板厚度以1.2～2.0mm为宜，其中开关箱箱体钢板厚度不得小于1.2mm，配电箱箱体钢板厚度不得小于1.5mm，箱体表面应做防腐处理，并具有防雨水的遮檐，箱门与箱体的PE线应是由两端压接端子（铜鼻子）连接的编织软铜线。A、B、C相、工作零线N和保护零线PE的颜色分别是黄、绿、红、淡蓝和绿黄双色。1、1#总配电箱（∑总）开关电器的选择当总路设置总漏电保护器时，还应装设总隔离开关、分路隔离开关以及总短路器、分路短路器或总熔断器、分路熔断器。当所设总漏电保护器是同时具备短路、过载、漏电保护功能的漏电短路器时，可不设总短路器或总熔断器。 当各分路设置分路漏电保护时，还应装设总隔离开关、分路隔离开关以及总短路器、分路短路器或总熔断器、分路熔断器。当所设漏电保护器是同时具备短路、过载、漏电保护功能的漏电短路器时，可不设分路短路器或分路熔断器。这些开关电器“按正常运行条件选择，按短路条件进行校验”。但结合开关电器的分断能力及临时用电工程的一般规律和用途，可以不作详细的短路校验。[1]：1#总箱之总短路器的选择∵Ij=393A进户电缆用2*VLV22-3*120mm2+2*70mm2（I=236*2=472A）电缆，采用DZ20L-400/3300复式脱扣器整定额定电流为400A。2：各路干线开关均选用DZ系列自动开关（其中为长延时脱扣器），查DZ系列断路器技术数据表H为高级型，Y为一般型，J为较高型，G为最高型。（1）、总配电箱1、2回路∵Ij=182A回路电缆用VLV22-3*95mm2+2*50mm2（I=207A）电缆，采用DZ20Y-200/3300复式脱扣器整定额定电流为200A。（2）、现场配电箱1、2回路∵Ij=89A回路电缆用VLV22-3*35mm2+2*16mm2（I=116A）电缆，采用DZ20Y-100/3300复式脱扣器整定额定电流为100A。（3）、现场配电箱3回路∵Ij=179A回路电缆用VLV22-3*95mm2+2*50mm2（I=207A）电缆，采用DZ20Y-250/3300复式脱扣器整定额定电流为250A。（4）、现场配电箱4回路∵Ij=84A回路电缆用VLV22-3*35mm2+2*16mm2（I=116A ）电缆，采用DZ20Y-150/3300复式脱扣器整定额定电流为125A。2：总隔离开关和分路隔离开关的选择隔离开关必须在无负荷条件下分闸、合闸，其额定容量应大于电线电缆的长期允许载流量。∵Ij=393A，进户线允许电流I=236*2=472A总隔离开关为HR5-630/31加护罩380V，3极600A，各分开关为DZ20L-400/4300（计4个）；1路为400A，2路为400A，3、4路为备用3：漏电保护器RCD的选择每层提供四个强电井、DZ20C-250/3300六只，每个强电井设置一个配电柜提供电源，额定漏电动作电流为50～150mA之间的漏电保护器。4：总配电箱开关电器与接线根据前述，总配电箱开关电器接线图见附图。1：2#总配电箱（∑总）开关电器的选择1：总短路器的选择∵Ij=400A进户电缆用VAV3*185mm2+2*70mm2（I=236*2=472A）电缆，采用DZ20L-400/3300复式脱扣器整定额定电流为400A。2：各路干线开关均选用DZ系列自动开关（其中为长延时脱扣器），查DZ系列断路器技术数据表H为高级型，Y为一般型，J为较高型，G为最高型。（1）、总配电箱1、2回路∵Ij=182A回路电缆用VV3* 95mm2+2*50mm2（I=207A）电缆，采用DZ20Y-200/3300复式脱扣器整定额定电流为200A。（2）、现场配电箱1回路∵Ij=117A回路电缆用VLV22-3*95mm2+2*50mm2（I=207A）电缆，采用DZ20Y-200/3300复式脱扣器整定额定电流为200A。（3）、现场配电箱2回路∵Ij=89A回路电缆用VLV22-3*35mm2+2*16mm2（I=116A）电缆，采用DZ20Y-100/3300复式脱扣器整定额定电流为100A。（4）、现场配电箱3回路∵Ij=179A回路电缆用VLV22-3*95mm2+2*50mm2（I=207A）电缆，采用DZ20Y-250/3300复式脱扣器整定额定电流为250A。（5）、现场配电箱4回路∵Ij=43A回路电缆用VLV22-3*16mm2+2*10mm2（I=69A）电缆，采用DZ20Y-63/3300复式脱扣器整定额定电流为50A。1：DZ20系列开关的选择1）分箱总开关DZ20L-200/3300，脱扣整定电流150A。2）1回路电焊机FQ-100，脱扣整定电流63A。3）2回路振动器HK2-30/3，脱扣整定电流25A。4）3回路临时照明FQ-30，脱扣整定电流25A。2：总隔离开关和分隔离开关1）总隔离开关为HR5-630/31，3极600A。2）各分路DZ20L-400/4300计4个。 3：电源电缆和各分路电缆截面的选择1）电源电缆VLV22-3*95mm2+2*50mm2（I=207A）。2）电焊机电缆YZW-2*10mm2+2*6mm2（I=52A）。3）龙门吊电缆VLV-3*35mm2+2*16mm2（I=116A）4）振动器电缆YZW-3*4mm2+2*2.5mm2（I=23A）。5）照明电缆YZW-3*4mm2（I=23A）。4：1号分配电箱开关电器接线图见附图2号分配电箱开关电器的选择（共3只）分配电箱供电设备为1台电焊机、1台振动器、1台施工电梯开关箱和临时照明。⑴DZ20系列开关的选择1）分箱总开关DZ20L-200/4300，脱扣整定电流150A。2）1回路电焊机FQ-100，脱扣整定电流63A。3）2施工电梯DZ20L-100/3300，脱扣整定电流50A。4）3回路振动器HK2-30/3，脱扣整定电流25A。5）4回路临时照明FQ-30，脱扣整定电流25A。⑵总隔离开关和分隔离开关1）总隔离开关为HD加护罩380V，3极200A。2）各分路隔离开关（计4个）均为加护罩380V，3极，2路100A，1路30A。⑶电源电缆和各分路电缆截面的选择1）电源电缆VV22-3*95mm2+2*50mm2（I=207A）。 2）电焊机电缆YZW-2*10mm2+2*6mm2（I=52A）。3）塔吊电缆VLV-3*16mm2+2*10mm2（I=69A）4）振动器电缆YZW-3*4mm2+2*2.5mm2（I=23A）。5）照明电缆YZW-3*4mm2（I=23A）。5、钢筋房分配电箱开关电器的选择分配电箱供电设备为1台对焊机、2台弯筋机、2台断筋机和钢筋房照明。⑴DZ20系列开关的选择1）分箱总开关DZ20Y-200/3300，脱扣整定电流200A。2）1～3回路弯筋机DZ20Y-100/3300，脱扣整定电流25A。3）4～5回路断筋机DZ20Y-100/3300，脱扣整定电流40A。4）6回路对焊机DZ20Y-200/3300，脱扣整定电流125A。5）7回路临时照明RCD-30，脱扣整定电流25A。⑵总隔离开关和分隔离开关1）总隔离开关为DZ20-630/3300,630A2）各配电柜开关（计8个）均为加护罩380V，3极，6路250A，2路100A。⑶电源电缆和各分路电缆截面的选择1）电源电缆VV3*95mm2+2*50mm2（I=207A）。2）弯筋机电缆YZW-3*4mm2+2*2.5mm2（I=23A）。3）断筋机电缆YZW-3*4mm2+2*2.5mm2（I=23A）。 4）照明电缆YZW-3*4mm2（I=23A）。七、各开关箱内开关电器的选择与接线按规范，开关箱内设置隔离开关和漏电保护器和磁力启动器等具有过载、短路和漏电保护功能的控制开关。龙门吊开关箱RCD为380V，3极150A，整定125A，漏电动作电流为30mA，支线为VV22-3*35mm2+2*10mm2。负荷线为YZW-0.6/1KV-3*25mm2+2*10mm2，负荷线YZW表示连接移动电器设备耐气候耐油的中型通用橡套软电缆。接线图见附图对焊机开关箱RCD为380V，3极200A，整定150A，漏电动作电流为30mA，支线为VV3*50mm2+2*16mm2。负荷线为YZW-0.6/1KV-3*50mm2。接线图见附图电焊机开关箱RCD为380V，3极100A，整定63A，漏电动作电流为30mA，支线为YZW-0.6/1KV-2*10mm2+2*6mm2。负荷线为YZW-0.6/1KV-3*16mm2。振动器开关箱RCD为380V，3极30A，整定25A，漏电动作电流为15mA，支线为YZW-0.6/1KV-3*4mm2+2*2.5mm2。负荷线为YZW-0.6/1KV-3*4mm2+2*2.5mm2。弯筋机开关箱 RCD为380V，3极30A，整定25A，漏电动作电流为15mA，支线为YZW-0.6/1KV-3*4mm2+2*2.5mm2。负荷线为YZW-0.6/1KV-3*4mm2+2*2.5mm2。断筋机开关箱RCD为380V，3极30A，整定25A，漏电动作电流为15mA，支线为YZW-0.6/1KV-3*4mm2+2*2.5mm2。负荷线为YZW-0.6/1KV-3*4mm2+2*2.5mm2。木工机开关箱RCD为380V，3极30A，整定25A，漏电动作电流为15mA，支线为YZW-0.6/1KV-3*4mm2+2*2.5mm2。负荷线为YZW-0.6/1KV-3*4mm2+2*2.5mm2。办公区照明开关箱线路分为6个分支回路，RCD为220V、3极20A、整定20A、6只，漏电动作电流为15mA，支线为VLV22-3*16mm2+2*10mm2。接线图见附图宿舍照明开关箱线路分为9个分支回路，RCD为220V、3极20A、整定20A、9只，漏电动作电流为15mA，支线为VLV22-3*35mm2+2*16mm2。接线图见附图八、防雷接地设计1：接地装置 （1）本工地接地采用垂直埋设，一般采用角钢或圆钢，钢管等。圆钢直径不小于10mm，钢管直径不小于32mm，扁钢截面不小于-25*4mm2，角钢截面不小于L40*4。（2）接地体在土壤中的埋设深度不应小于0.5m。（3）垂直接地体的长度一般采用2.5m长的镀锌角钢，为减少相邻体的屏蔽效应，垂直接地体的间距一般为5m，当场地有限时可以适当缩小。（4）人工接地体距建筑物出口和人行道不应小于3m，当小于3m时应采取以下措施：A：水平接地体埋设深度不小于1m。B：水平接地体应包绝缘物，可以采用50-80mm沥青层。C:采用沥青碎石地面或在地面敷设50-80mm沥青层，其宽度应超过沥青层2m。（5）防雷接地电阻不得大于30欧。接地装置的钢导体截面，应符合热稳定，机械强度及均压的要求，其的最小值见表。类别地上地下备注室内室外圆钢直径（mm）6810扁钢截面(mm)60100厚度(mm)34钢管壁厚(mm)2.52.53.5 角钢厚度（mm）22.54（6）在腐蚀性较强的场所，钢质材料及其紧固件应采用热镀锌。2：施工现场的防雷接地2.1起重机，井字架的防雷保护。（1）施工现场内的起重机，井字架等机械设备应安装防雷装置。（2）机械设备上的避雷针宜为1-2m，可用直径不小于16mm的圆钢或直径不小于25mm的钢管制作。（3）起重机，井字架的防雷引下线可利用该保护设备的金属件，但应保证可靠的电器连接。（4）同一台电器设备的防雷接地可以与该设备的重复接地使用同一个接地体，由于重复接地的电阻值的要求一般比施工现场的防雷接地的电阻值要求的要小，因此接地电阻应符合重复接地电阻的要求。2.2钢管脚手架的防雷当钢管脚手架随建筑的升高而不断增高，当钢管脚手架不在相邻避雷装置保护范围之内时，必须对钢管脚手架采取以下防雷保护措施。（1）钢管脚手架应至少有两处与建筑物的接地装置对称可靠连接，连接线可采用截面不小于-25*4mm2的镀锌扁钢。（2）当无法与建筑物的接地装置连接时应单独设置人工接地体。3.2变配电设备的防雷施工现场临时用电的变配电设备的防雷防直击雷和防雷电波侵入两部分。 2-1、直击雷的防护对直击雷的防护可装设避雷针，避雷网或避雷线。对变电设备防直击雷的基本原则是：（1）所有被保护变配电设备均应处在避雷针，避雷网，避雷线的保护范围之内。（2）防止由于雷击在避雷针或避雷线上形成高电位对被保护物产生反击。2-2、雷电侵入波的防护由于变配电设备与线路连接，线路遭受雷击的机会很多。又由于雷电波的波幅很大，能使变电设备的绝缘损坏，因此应从以下两个方面采取保护措施。（1）装设阀型避雷器（2）变配电设备的进线保护。3.3其它用电设备的防雷措施（1）无金属外壳或保护罩的用电设备应处在接闪器保护范围内。（2）从配电箱引出的线路应穿钢管，钢管一端与配电箱相连另一端与用电设备外壳，保护罩相连，并就近与防雷装置相连。（3）在配电箱内，应在开关的电源侧与外壳之间装设过电压保护器。 （4）为防止雷电波侵入，严禁在独立避雷针，避雷网和避雷线或支柱上悬挂各种电器线路。九、安全用电技术措施和电气防火措施（一）安全用电技术措施1、建立健全用电管理制度，设立专职的值班电工，配合安全员对临时用电进行管理。值班电工必须持证上岗，经常对现场的电气线路和设备进行安全检查，定期测试电气绝缘、接地接零电阻、漏电保护器等开关是否完好。并做好相关资料，对查出的安全隐患问题限期整改。2、建立对总配电室、各分配电箱、供电线路及电气设备检查、维修、保养等安全管理制度，严禁电气设备带病运行。3、每台电气设备必须执行三级配电、二级漏电保护装置。4、每台电气设备必须有各自专用的开关箱，必须实行“一机、一闸、一漏、一箱”制，严禁用同一开关箱直接控制2台及2台以上的用电设备（含插座）。5、配电柜应装设电源隔离开关及短路、过载、漏电保护电器。电源隔离开关分断时应有明显可见分断点。配电柜或配电线路停电维修时，应挂接地线，并应悬挂“禁止合闸、有人工作”停电标志牌，停送电必须由专人负责。6、配电箱、开关箱应装设端正、牢固。牢固式配电箱、开关箱的中心点与地面的垂直距离应为1．4～1．6m 。移动式配电箱、开关箱应装设在坚固、稳定的支架上，其中心点与地面的垂直距离应为0．8～1．6m。7、电源进线电缆应遵循下进下出的原则。配电箱、开关箱的进出线口应配置固定线卡，进出线应加绝缘护套并成束卡固在箱体上，不得与箱体直接接触。移动式配电箱、开关箱的进出线应采用橡皮护套绝缘电缆，不得有接头。配电箱、开关箱的外形结构能防雨、防尘。8、配电箱、开关箱的电源进线端严禁采用插头和插座做活动连接。配电箱的电器安装板上必须分设N线端子板和PE线端子板。N线端子板必须与金属电器安装板绝缘；PE线端子板必须与金属电器安装板做电气连接。进出线中的N线必须通过N线端子板连接；PE线必须通过PE线端子板连接。9、漏电保护器应装设在总配电箱、开关箱靠近负荷的一侧，并不得用于启动电气设备的操作。总配电箱中漏电保护器的额定漏电动作电流应大于30mA，额定漏电动作时间应大于0．1s，但其额定漏电动作电流与额定漏电动作时间的乘积不应大于30mA·s。开关箱中漏电保护器的额定漏电动作电流不应大于30mA，额定漏电动作时间不应大于0．1s。使用于潮湿或有腐蚀介质场所的漏电保护器应采用防溅型产品，其额定漏电动作电流不应大于15mA，额定漏电动作时间不应大于0．1s。10、对配电箱、开关箱进行定期维修、检查时，必须将其前一级相应的电源隔离开关分闸断电，并悬挂“禁止合闸、有人工作”停电标志牌，严禁带电作业。 11、配电箱、开关箱必须按照下列顺序操作：（1）送电操作顺序为：总配电箱→分配电箱→开关箱；（2）停电操作顺序为：开关箱→分配电箱→总配电箱。但出现电气故障的紧急情况可除外。12、配电箱、开关箱应有名称、用途、分路标记及系统接线示意图，箱门应配锁，并由专人负责。13、电缆中必须包含全部工作芯线和用作保护零线或保护线的芯线。需要三相四线制配电的电缆线路必须采用五芯电缆。五芯电缆必须包含淡蓝、绿/黄二种颜色绝缘芯线。淡蓝色芯线必须用作N线；绿/黄色芯线必须用作PE线，严禁混用。14、电缆线路应采用埋地或架空敷设，严禁沿地面明设，并应避免机械损伤和介质腐蚀。电缆直接埋地敷设的深度不应小于0.7m，并应在电缆紧邻上、下、左、右侧均匀敷设不小于50mm厚的细砂，然后覆盖砖或混凝土板等硬质保护层，埋地电缆路径应设方位标志。架空电缆严禁沿脚手架、树木或其他设施敷设。15、室内配线必须采用绝缘导线或电缆，室内主干线距地面高度不得小于2.5m。16、施工现场总配电柜、分配电箱应做好重复接地，塔吊、人货电梯均应做好重复接地和防雷接地，其接地电阻值不得大于规定值。17、分配电箱与开关箱的距离不超过30m，开关箱与其控制的用电设备水平距离不超过3m。 18、交流电焊机械应配装防二次侧触电保护器，电焊机械的二次线应采用防水橡皮护套铜芯软电缆，电缆线长度不应大于30m，不得采用金属构件或结构钢筋代替二次线的地线。19、手持电动工具必须选用Ⅱ类工具，必须有额定漏电电流不大于15mA、额定漏电动作时间不大于0.1s的漏电开关保护。20、建立停电检修挂牌制度，安装、巡检、维修或拆除临时用电工程必须由专业电工完成。（二）电气防火措施1、经常对广大职工和机电操作人员进行电气安全防火的宣传教育，以提高防火意识和电气消防技能。2、根据交配电“五防一通”的要求，配电室采用立式配电柜，门口配置砂箱及两只干粉灭火器。3、各分配电箱、开关箱应采用阻燃及高强度绝缘材料，各分配电箱、开关箱、塔吊、施工电梯司机室、对焊机工作棚、固定电气焊割点等位置均按规定配置相应的灭火器。灭火器应定人负责，经常检查，定期检查维修。4、各类电线绝缘层、PVC管均使用耐燃材料。5、动用电焊设备，必须实行动火审批手续，做好专人看护和隔离工作。6、对重点防火区域、易燃、易爆、危险品仓库应采用相应的电气防燃、防爆措施，并配置相应的灭火器材。7、办公室、宿舍、料具用户房用电：①选择的电缆电线与电气设备的容量相匹配；②禁止乱拉、乱接电线及插座；③ 严禁使用电炉，严禁使用碘钨灯、大功率灯泡烘烤衣物，并配好灭火器。8、发生电气火灾时应立即断开上级电源开关，采用砂或干粉灭火器灭火，严禁用水灭火。十、临时用电应急救援措施为防止和减少生产安全事故，遏制生产安全事故的发生，减少事故中的人员伤亡和财产损失，促进施工安全生产顺利进行，建立对突发性生产安全事故的应急救援体系，提高在事故过程中综合指挥能力，采取措施，减少伤亡事故和损失，避免盲目救援，造成救援过程中新的伤亡和财产损失。结合项目的施工用电的具体情况，特拟定施工现场临时用电危险源应急救援预案。1、应急组织机构如下：组长：吴建军（电话：13808097762）副组长：吴俊遥（电话：15928927593）颜长生（电话：13881777618）组员：程新书、吕昌德、刘荣辉、李永武现场应急处理电话：15928927593；2、应急响应程序 当项目部发生临时用电漏电，造成人员触电伤亡事故时，要立即拨打120急救电话，如项目部因用电短路等引发火灾，要立即拨打119和120急救电话。同时有关人员立即将情况向有关部门报告，以便安全救护人员及相关人员赶往事故现场，组织人员抢救伤员，维持现场秩序和保护好事故现场。A、防止用电事故的发生应采取事故预防措施：1）对全体员工进行《中华人民共和国安全生产法》和《消防法》的学习，以及施工现场临时用电的基础知识和学习，了解和掌握相关知识，以防事故发生时，本岗位应采取的应急措施。2）加强全体职工对消防的模拟训练，掌握在发生火灾时应采取的措施，以便在发生火灾时进行扑救，并组织和引导人员安全疏散。3）应有足够的应急力量，以便在发生触电事故，或因用电而引发火灾时进行救治和扑救。4）应急力量的相关用具：如担架、防烟、放毒面具、照明器材，必备医药品和通讯设备，明显的标志配备齐全，以备应急作战。B、发生事故后抢救过程应注意以下内容：1）拨打120急救电话或火警119时，一定要口齿清楚，准确无误。2）说明事故发生地点，街道名称、门牌号及工程名称。3）讲清楚伤员的大概受伤情况。4）讲清楚是什么物质起火、火势大小及发展速度。5）报告有关领导并与相关部门联系。6）将受伤人员送往医院进行治疗。7）立即组织人员对系统安全的隐患进行排查，采取补救措施，防止类似事故再次发生。 8）保护还事故现场，并进行现场取证（照相、询问当事人、设置警示牌等）。C、事故发生时的应急程序和救治措施1）要根据平时分工、协调行动：拨打120或119，救人、疏散物资、警戒同时进行。2）要根据事故的性质，采取正确的救治工作。自救，当自己不慎触电时要保持冷静，迅速脱离电源。另外要防止摔伤、撞伤等二次事故。3）互救，如果因用电漏电而引发触电伤人的安全事故，应立即派相关人员切断电源，然后将伤者抬至通风、平坦而安全的地方，进行抢救。如开关离触电地点很远，则应用绝缘良好的电工钳或干燥木把的利器把电线砍断。若附近无任何合适的绝缘物可利用，而触电者衣服又是干的，救护人员可用干燥毛巾、衣服包在手上去拉触电者的衣服，使其脱离电源。如果救护人未穿鞋时则不能使用此方法。4）如果是因线路短路引发火灾，要立即切断电源。未断电时，严禁使用水和泡沫灭火器等进行扑救，以防电击伤人。5）在扑救火灾时，可就地取材，用麻袋湿毯子、棉被或沙土把燃烧物质覆盖，使燃烧物与空气隔绝而熄灭。6）使用沙土等灭火时，要防燃烧物质，特别是易燃液体飞溅，造成人员伤亡或更大的火灾损失。7）在救护伤员的过程中，一定要保护好事故发生现场。 十一、现场照明及安全用电管理1、严格执行《施工现场临时用电安全技术规范》（JGJ46—2005）和安全用电的其他有关规定及安全技术规范，确保施工用电安全。2、现场电气线路必须按规定架设、规范合理，不得任意拖拉，电线应绝缘良好，不得断裂破皮。3、各种电动机具应达到首尾两极可靠的漏（触）电保护，漏（触）电保护器应保持灵敏有效状态，并做好定期检查测试记录。4、各种电动机械设备应符合安全用电要求，做到“一机一闸、一漏一箱”，严禁一闸多用，并做到接零保护可靠。5、龙门吊及电焊、对焊等特种作业人员及机操工应熟悉本机、本工种的安全用电要求，做到本机的安全用电工作，发现隐患及时报告处理。6、现场电工经专业培训，持证上岗。电工应认真执行本工种安全技术规程和技术规范，禁止违章作业，要加强值班检查，认真做好电气线路、设备的检查维修工作，及时排除故障或隐患，确保电气运行正常。7、施工现场严禁私拉乱接电线。8：照明灯具的金属外壳必须与PE线连接，室外220V灯具距地面为3m，室内为2.5m。9、投光灯的底座安装牢固，应按需要的光轴方向固定。10、螺口灯头接线符合下列要求 （1）灯头的绝缘外壳无损伤，无漏电。（2）相线连接与灯头中心连接一端，零线与灯外口连接一端。11、灯具内的接线必须牢固，灯具外的接线必须要有可靠的绝缘包扎。12、临设工程照明的开关安装符合下列要求（1）拉线开关距地面高度为2-3m，与出入口的水平距离为0.15-0.2m，拉线的出口向下。（2）其他开关距地高度为1.3m，与出入口的水平距离为0.15-0.2m。13、灯具的相线必须经开关控制，不得将相线直接引入灯具。附：施工现场临时用电总平面布置图'
