PHC桩基施工组织方案

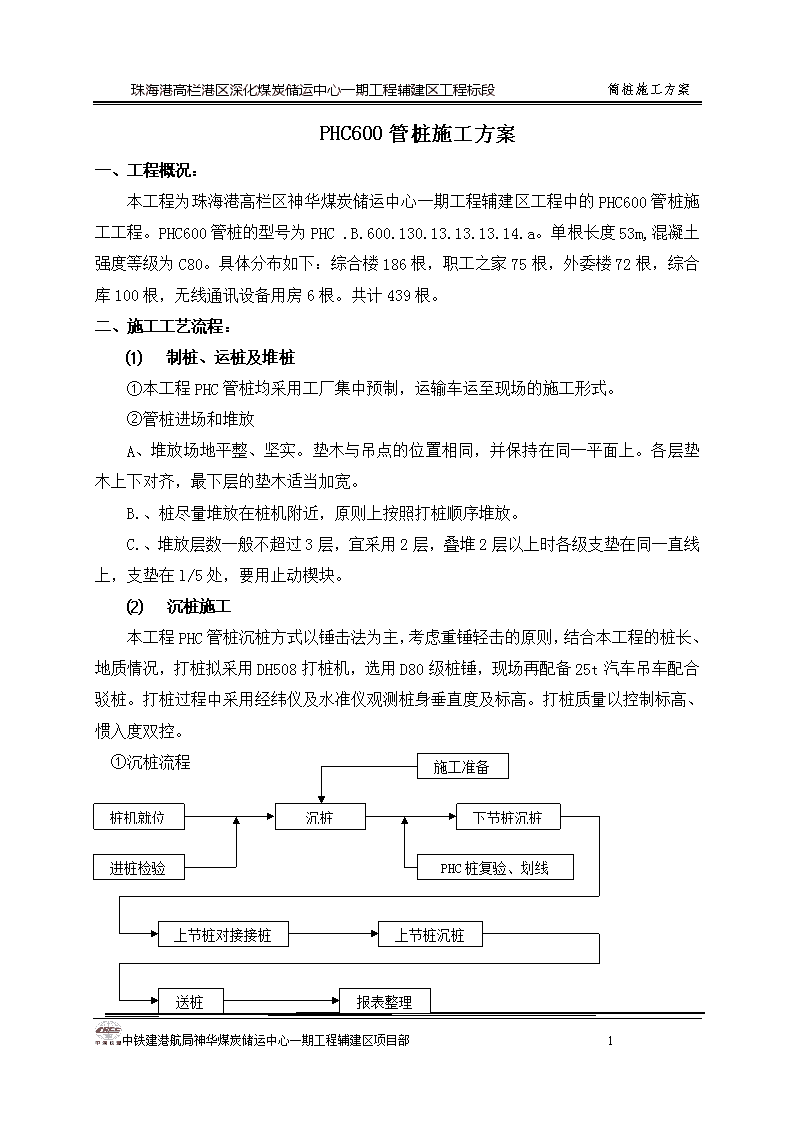

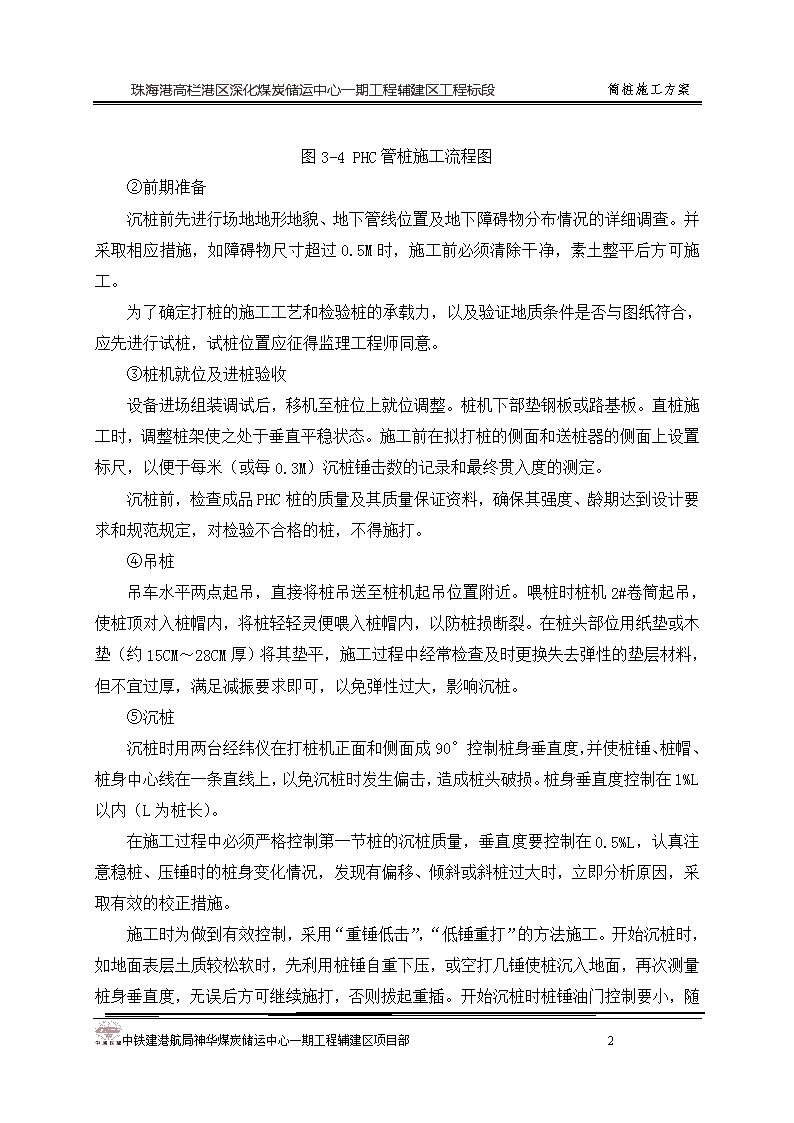

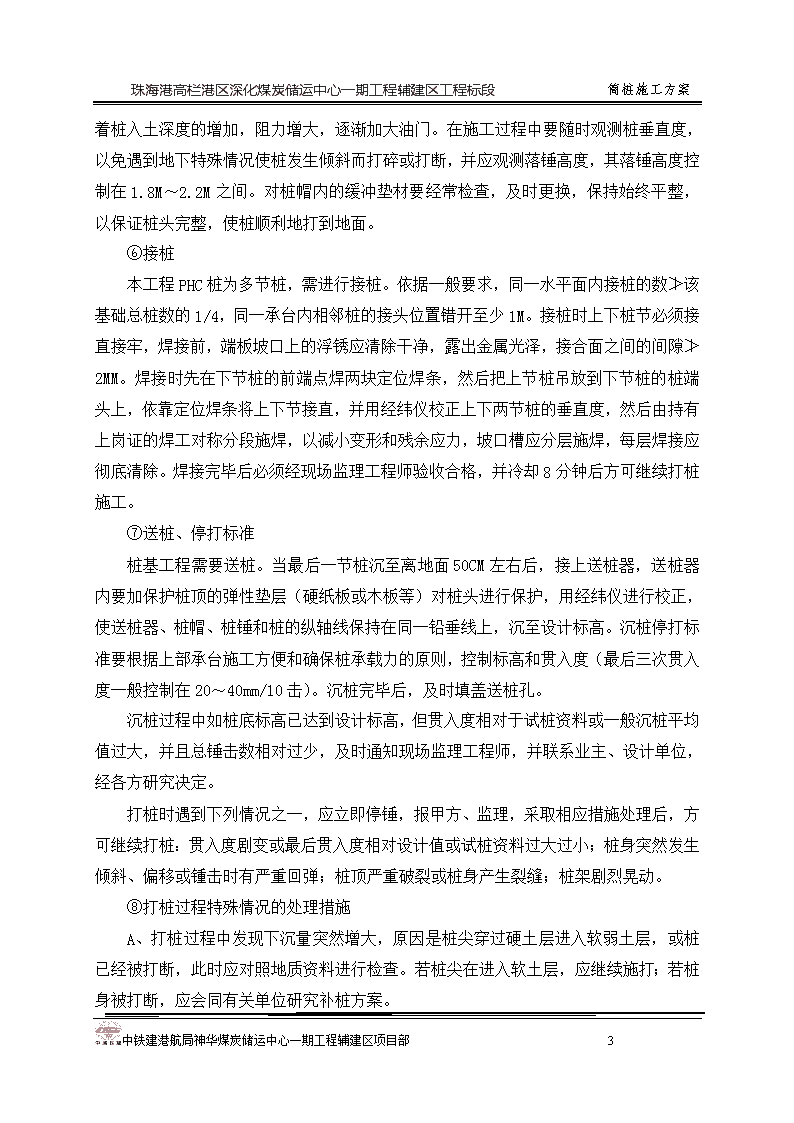

'珠海港高栏港区深化煤炭储运中心一期工程辅建区工程标段筒桩施工方案PHC600管桩施工方案一、工程概况：本工程为珠海港高栏区神华煤炭储运中心一期工程辅建区工程中的PHC600管桩施工工程。PHC600管桩的型号为PHC.B.600.130.13.13.13.14.a。单根长度53m,混凝土强度等级为C80。具体分布如下：综合楼186根，职工之家75根，外委楼72根，综合库100根，无线通讯设备用房6根。共计439根。二、施工工艺流程：⑴制桩、运桩及堆桩①本工程PHC管桩均采用工厂集中预制，运输车运至现场的施工形式。②管桩进场和堆放A、堆放场地平整、坚实。垫木与吊点的位置相同，并保持在同一平面上。各层垫木上下对齐，最下层的垫木适当加宽。B.、桩尽量堆放在桩机附近，原则上按照打桩顺序堆放。C.、堆放层数一般不超过3层，宜采用2层，叠堆2层以上时各级支垫在同一直线上，支垫在l/5处，要用止动楔块。⑵沉桩施工本工程PHC管桩沉桩方式以锤击法为主，考虑重锤轻击的原则，结合本工程的桩长、地质情况，打桩拟采用DH508打桩机，选用D80级桩锤，现场再配备25t汽车吊车配合驳桩。打桩过程中采用经纬仪及水准仪观测桩身垂直度及标高。打桩质量以控制标高、惯入度双控。施工准备下节桩沉桩PHC桩复验、划线沉桩桩机就位进桩检验上节桩对接接桩上节桩沉桩送桩报表整理①沉桩流程中铁建港航局神华煤炭储运中心一期工程辅建区项目部7 珠海港高栏港区深化煤炭储运中心一期工程辅建区工程标段筒桩施工方案图3-4PHC管桩施工流程图②前期准备沉桩前先进行场地地形地貌、地下管线位置及地下障碍物分布情况的详细调查。并采取相应措施，如障碍物尺寸超过0.5M时，施工前必须清除干净，素土整平后方可施工。为了确定打桩的施工工艺和检验桩的承载力，以及验证地质条件是否与图纸符合，应先进行试桩，试桩位置应征得监理工程师同意。③桩机就位及进桩验收设备进场组装调试后，移机至桩位上就位调整。桩机下部垫钢板或路基板。直桩施工时，调整桩架使之处于垂直平稳状态。施工前在拟打桩的侧面和送桩器的侧面上设置标尺，以便于每米（或每0.3M）沉桩锤击数的记录和最终贯入度的测定。沉桩前，检查成品PHC桩的质量及其质量保证资料，确保其强度、龄期达到设计要求和规范规定，对检验不合格的桩，不得施打。④吊桩吊车水平两点起吊，直接将桩吊送至桩机起吊位置附近。喂桩时桩机2#卷筒起吊，使桩顶对入桩帽内，将桩轻轻灵便喂入桩帽内，以防桩损断裂。在桩头部位用纸垫或木垫（约15CM～28CM厚）将其垫平，施工过程中经常检查及时更换失去弹性的垫层材料，但不宜过厚，满足减振要求即可，以免弹性过大，影响沉桩。⑤沉桩沉桩时用两台经纬仪在打桩机正面和侧面成90°控制桩身垂直度，并使桩锤、桩帽、桩身中心线在一条直线上，以免沉桩时发生偏击，造成桩头破损。桩身垂直度控制在1%L以内（L为桩长）。在施工过程中必须严格控制第一节桩的沉桩质量，垂直度要控制在0.5%L，认真注意稳桩、压锤时的桩身变化情况，发现有偏移、倾斜或斜桩过大时，立即分析原因，采取有效的校正措施。施工时为做到有效控制，采用“重锤低击”，“低锤重打”中铁建港航局神华煤炭储运中心一期工程辅建区项目部7 珠海港高栏港区深化煤炭储运中心一期工程辅建区工程标段筒桩施工方案的方法施工。开始沉桩时，如地面表层土质较松软时，先利用桩锤自重下压，或空打几锤使桩沉入地面，再次测量桩身垂直度，无误后方可继续施打，否则拔起重插。开始沉桩时桩锤油门控制要小，随着桩入土深度的增加，阻力增大，逐渐加大油门。在施工过程中要随时观测桩垂直度，以免遇到地下特殊情况使桩发生倾斜而打碎或打断，并应观测落锤高度，其落锤高度控制在1.8M～2.2M之间。对桩帽内的缓冲垫材要经常检查，及时更换，保持始终平整，以保证桩头完整，使桩顺利地打到地面。⑥接桩本工程PHC桩为多节桩，需进行接桩。依据一般要求，同一水平面内接桩的数≯该基础总桩数的1/4，同一承台内相邻桩的接头位置错开至少1M。接桩时上下桩节必须接直接牢，焊接前，端板坡口上的浮锈应清除干净，露出金属光泽，接合面之间的间隙≯2MM。焊接时先在下节桩的前端点焊两块定位焊条，然后把上节桩吊放到下节桩的桩端头上，依靠定位焊条将上下节接直，并用经纬仪校正上下两节桩的垂直度，然后由持有上岗证的焊工对称分段施焊，以减小变形和残余应力，坡口槽应分层施焊，每层焊接应彻底清除。焊接完毕后必须经现场监理工程师验收合格，并冷却8分钟后方可继续打桩施工。⑦送桩、停打标准桩基工程需要送桩。当最后一节桩沉至离地面50CM左右后，接上送桩器，送桩器内要加保护桩顶的弹性垫层（硬纸板或木板等）对桩头进行保护，用经纬仪进行校正，使送桩器、桩帽、桩锤和桩的纵轴线保持在同一铅垂线上，沉至设计标高。沉桩停打标准要根据上部承台施工方便和确保桩承载力的原则，控制标高和贯入度（最后三次贯入度一般控制在20～40mm/10击）。沉桩完毕后，及时填盖送桩孔。沉桩过程中如桩底标高已达到设计标高，但贯入度相对于试桩资料或一般沉桩平均值过大，并且总锤击数相对过少，及时通知现场监理工程师，并联系业主、设计单位，经各方研究决定。打桩时遇到下列情况之一，应立即停锤，报甲方、监理，采取相应措施处理后，方可继续打桩：贯入度剧变或最后贯入度相对设计值或试桩资料过大过小；桩身突然发生倾斜、偏移或锺击时有严重回弹；桩顶严重破裂或桩身产生裂缝；桩架剧烈晃动。⑧打桩过程特殊情况的处理措施A、打桩过程中发现下沉量突然增大，原因是桩尖穿过硬土层进入软弱土层，或桩已经被打断，此时应对照地质资料进行检查。若桩尖在进入软土层，应继续施打；若桩身被打断，应会同有关单位研究补桩方案。中铁建港航局神华煤炭储运中心一期工程辅建区项目部7 珠海港高栏港区深化煤炭储运中心一期工程辅建区工程标段筒桩施工方案B、桩底达到设计标高，但贯入度过大：若桩达到设计标高后，贯入度过大，则继续沉桩，至贯入度达到设计要求的贯入度，或停止施工，安排复打，根据复打的贯入度然后会同设计、监理、业主方确定处理措施。C、已打好的桩发生较大上浮：粘土地基中由于施工产生的挤土效应，使桩基周围土体产生隆起和位移，已打入桩由于后打入桩的排土挤压作用而上浮和位移。当桩的上浮量超过10CM时原则上应进行复打施工，将桩重新打入到设计标高。但当持力层为粘土层时，随着土体孔隙水压力的消散，土体重新固结下沉，上浮的桩会相应的下沉，故一般不必复打。三、质量通病及防治措施表3-2质量通病及防治措施表序号通病名称现象原因预防措施1桩身断裂桩身倾斜错位、贯入度逐渐增加或突然增大桩的细长比过大，沉入又遇到了较硬的土层；桩身弯曲超过规定；稳桩时不垂直；两节桩或多节桩施工时，相接的两节桩不在同一轴线上，产生了曲折；桩在反复长时间击打中，桩身受拉应力作用，桩即断裂；制作桩的混凝土强度不够，桩在堆放、吊运过程中产生裂纹或断裂。a、在稳桩过程中，如发现桩不垂直应及时纠正。接桩时，要保证上下两节桩在同一轴线上，接头处应严格按照操作要求执行。b、桩在堆放、吊运过程中，应严格按照有关规定执行，发现桩裂缝超过有关验收规定时不得使用。2桩顶碎裂桩顶出现混凝土掉角、碎裂、坍塌甚至桩顶钢筋全部外露打坏。桩顶面不平，桩顶平面与桩轴线不垂直，桩顶保护层过厚；桩顶与桩帽的接触面不平、桩沉入时不垂直；沉桩时，桩顶未加衬垫或衬垫已损坏，未及时更换，使桩顶直接承受冲击荷载；锤重选择不当，桩锤小，桩顶受打击次数过多；桩锤大，打击力过大，桩顶混凝土承受不了过大的打击力，也会发生碎裂。a、桩制作时，要振捣密实。b、应根据工程地质条件、桩断面尺寸及形状，合理地选择桩锤。c、沉桩前应对桩构件进行检查，对不符合规范要求的桩不宜采用。d、检查桩帽与桩的接触面处及替打木是否平整，如不平整应进行处理方能施工。e、稳桩要垂直，桩顶要加衬垫，如衬垫失效或不符合要求要更换。3桩顶位移沉桩过程中，相临的桩产生横向位移或桩身上浮a、桩入土后，遇到大块坚硬障碍物。a、施工前应对桩位下的障碍物清理干净，必要时对每个桩位用钎探探测。中铁建港航局神华煤炭储运中心一期工程辅建区项目部7 珠海港高栏港区深化煤炭储运中心一期工程辅建区工程标段筒桩施工方案b、两节桩或多节桩施工时，相接的两节桩不在同一轴线上。c、桩数较多，土壤饱和密实，桩间距较小。d、在软土地基施工较密集的群桩时，由于沉桩引起孔隙水压力把相邻的桩推向一侧或浮起。b、在稳桩过程中，如发现桩不垂直应及时纠正，桩入一定深度后发现严重倾斜。接桩时，要保证上下两节桩在同一轴线上，接头处应严格按照操作要求执行。c、沉桩期间不得同时开挖基坑，相隔时间一般宜两周左右。4接桩处松脱开裂接桩处经锤击后，出现松脱开裂连接处表面没有清理干净，留有杂质、雨水油污等；连接件不平，有较大空隙，焊不牢；焊接质量不好，焊缝不连续、不饱满或夹渣；两节桩不在同一直线接桩处产生曲折，锤击时接桩处产生集中压力破坏连接。a、接桩前对连接部位上的杂质、油污等必须清理干净，保证连接部位清洁。b、检查连接部件是否牢固平整和符合设计要求，如有问题，必须进行修正。c、接桩时，两节桩应在同一轴线上，焊接预埋件应平整服帖，焊接后锤击数次，再检查一遍，看有无开裂，如有应作补救措施。四、成品保护①妥善保护好桩基的轴线和标高与控制桩，不得碰撞和振动，以免引起位移。②送桩留下的桩孔，应立即回填密实。③打桩完毕的基坑开挖，应制订合理的施工顺序和技术措施，防止土体挤压引起的位移和倾斜，甚至断裂。五、施工人员及机械配备⑴施工组织为了按期完成本标段PHC桩基的施工任务，本着安全施工、优质施工的原则，我部抽调了一批业务精、能力强、素质高的技术、管理人员，并配有经验丰富的施工队伍来完成本次的PHC桩基施工工作。本部安排了四个施工队伍完成PHC桩基的施工任务，具体任务分化如下：施工一队负责综合楼PHC桩基施工，二队负责职工之家PHC桩基施工，三队负责综合库PHC桩基施工，四队负责外委楼及无线通讯设备用房PHC桩基施工。⑵机械配备机械的配备首先要满足工程进度的需要，保证设备精良、匹配合理，还要考虑到设备对环境的影响及对场地的适应性。具体配备如下：DH508打桩机4台，25T吊车2台，推土机1台，交流电焊机8台在，低压变压器2台，自卸车2台，发电机2台，全站仪1台，水准仪两台。中铁建港航局神华煤炭储运中心一期工程辅建区项目部7 珠海港高栏港区深化煤炭储运中心一期工程辅建区工程标段筒桩施工方案六、施工进度安排按计划施工准备及土方施工于5月12日完成，即四个队伍可以同时于5月12日开始PHC桩基施工。⑴综合楼PHC桩基施工进度安排综合楼共有PHC桩基186根，配备4台打桩机2台吊车24小时作业，预计每台打桩机每天打7根桩，预计受大雨、机械等影响无法正常施工工作日为5天，则5月19日完成综合楼PHC桩基施工工作。⑵职工之家PHC桩基施工进度安排职工之家共有PHC桩基75根，配备4台打桩机2台吊车24小时作业，预计每台打桩机每天打7根桩，预计受大雨、机械等影响无法正常施工工作日为1天，则5月23日完成职工之家PHC桩基施工工作。⑶综合库PHC桩基施工进度安排综合库共有PHC桩基100根，配备4台打桩机2台吊车24小时作业，预计每台打桩机每天打7根桩，预计受大雨、机械等影响无法正常施工工作日为2天，则5月29日完成综合库PHC桩基施工工作。⑷外委楼及无线通讯设备用房PHC桩基施工进度安排外委楼及无线通讯设备用房共有PHC桩基78根，配备4台打桩机2台吊车24小时作业，预计每台打桩机每天打7根桩，预计受大雨、机械等影响无法正常施工工作日为1天，则6月2日完成外委楼及无线通讯设备用房PHC桩基施工工作。七、安全保证措施①认真学习国家安全生产的相关法规，制定相应的规章制度，让每个人都深刻认识到安全的重要性，并在施工过程中坚决执行。②建立安全技术交底制度，安全技术交底书要由交底人和接受交底人的签字，并确保接受交底人认真阅读该技术交底。③相关技术操作人员一定要有相应的上岗资格证书，确保操作人员对该技术操作熟练。④进入施工场地的管理人员、技术人员等所有人必须戴安全帽。⑤无相关证件人员严禁私自接电，电线布置应明确有序，定期对线路进行检查，确保是否有老化、漏电等情况。中铁建港航局神华煤炭储运中心一期工程辅建区项目部7 珠海港高栏港区深化煤炭储运中心一期工程辅建区工程标段筒桩施工方案中铁建港航局神华煤炭储运中心一期工程辅建区项目部7'
