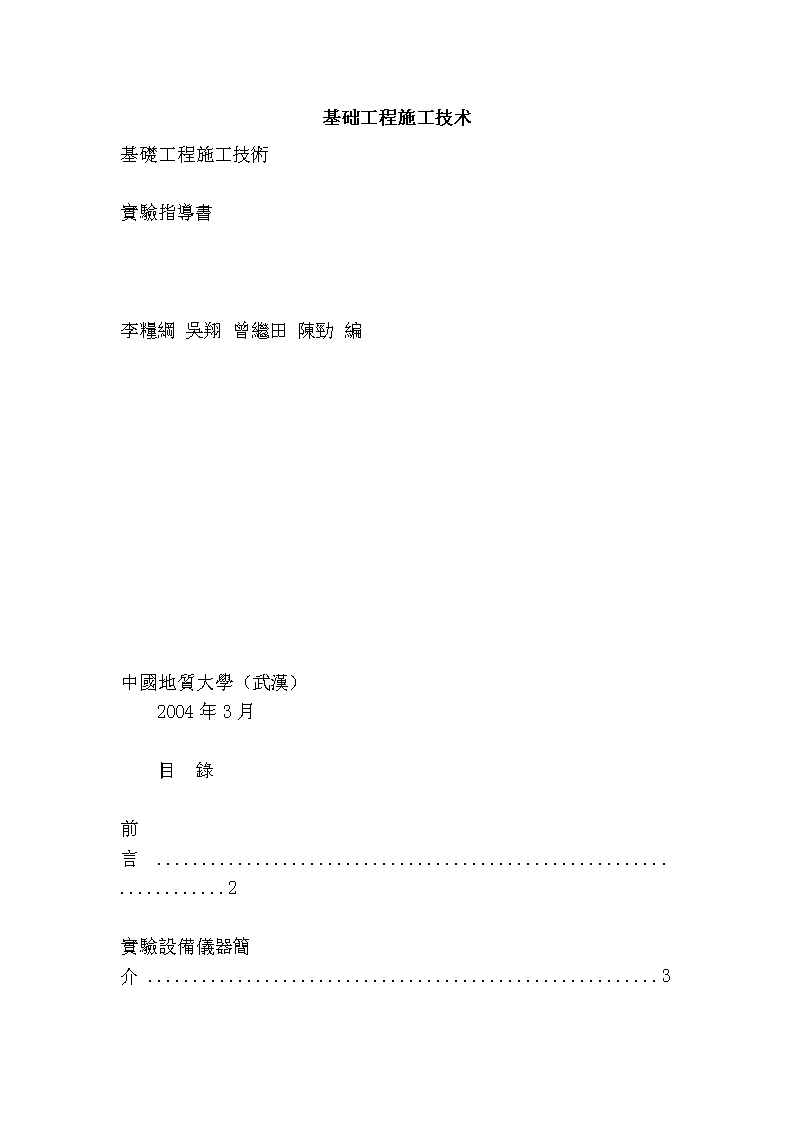

基础工程施工技术

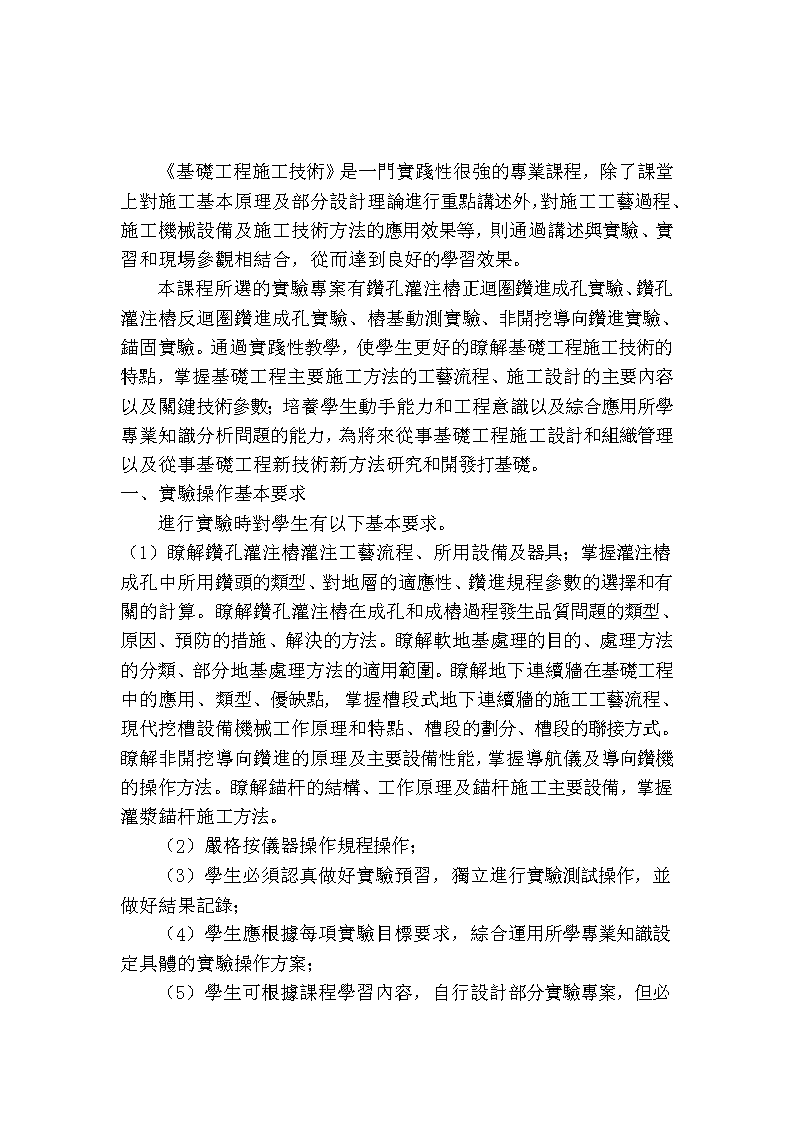

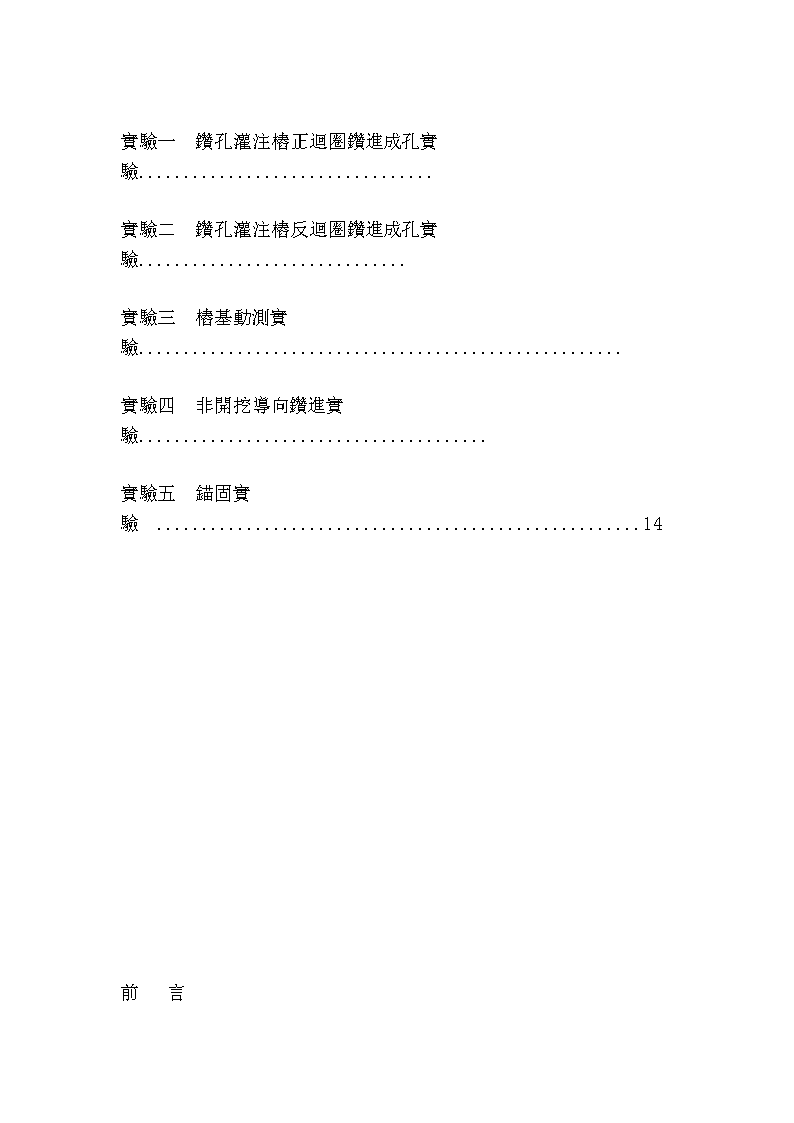

'基础工程施工技术基礎工程施工技術實驗指導書李糧綱吳翔曾繼田陳勁編中國地質大學（武漢）　　2004年3月　　　　目錄前言.....................................................................2實驗設備儀器簡介.........................................................3 實驗一鑽孔灌注樁正迴圈鑽進成孔實驗.................................實驗二鑽孔灌注樁反迴圈鑽進成孔實驗..............................實驗三樁基動測實驗......................................................實驗四非開挖導向鑽進實驗.......................................實驗五錨固實驗......................................................14　　　　　　　　　　　　　　　　　　前言 　　《基礎工程施工技術》是一門實踐性很強的專業課程，除了課堂上對施工基本原理及部分設計理論進行重點講述外，對施工工藝過程、施工機械設備及施工技術方法的應用效果等，則通過講述與實驗、實習和現場參觀相結合，從而達到良好的學習效果。　　本課程所選的實驗專案有鑽孔灌注樁正迴圈鑽進成孔實驗、鑽孔灌注樁反迴圈鑽進成孔實驗、樁基動測實驗、非開挖導向鑽進實驗、錨固實驗。通過實踐性教學，使學生更好的瞭解基礎工程施工技術的特點，掌握基礎工程主要施工方法的工藝流程、施工設計的主要內容以及關鍵技術參數；培養學生動手能力和工程意識以及綜合應用所學專業知識分析問題的能力，為將來從事基礎工程施工設計和組織管理以及從事基礎工程新技術新方法研究和開發打基礎。一、實驗操作基本要求　　進行實驗時對學生有以下基本要求。（1）瞭解鑽孔灌注樁灌注工藝流程、所用設備及器具；掌握灌注樁成孔中所用鑽頭的類型、對地層的適應性、鑽進規程參數的選擇和有關的計算。瞭解鑽孔灌注樁在成孔和成樁過程發生品質問題的類型、原因、預防的措施、解決的方法。瞭解軟地基處理的目的、處理方法的分類、部分地基處理方法的適用範圍。瞭解地下連續牆在基礎工程中的應用、類型、優缺點,掌握槽段式地下連續牆的施工工藝流程、現代挖槽設備機械工作原理和特點、槽段的劃分、槽段的聯接方式。瞭解非開挖導向鑽進的原理及主要設備性能，掌握導航儀及導向鑽機的操作方法。瞭解錨杆的結構、工作原理及錨杆施工主要設備，掌握灌漿錨杆施工方法。　　（2）嚴格按儀器操作規程操作；　　（3）學生必須認真做好實驗預習，獨立進行實驗測試操作，並做好結果記錄；　　（4）學生應根據每項實驗目標要求，綜合運用所學專業知識設定具體的實驗操作方案； 　　（5）學生可根據課程學習內容，自行設計部分實驗專案，但必須寫出詳細的實驗方案，並提前兩周將實驗方案交給勘察與基礎工程實驗室，批准後方可進行。二、實驗報告編寫要求　　實驗報告成績是《基礎工程施工技術》課程總成績的重要組成部分。必須完成本實驗教學大綱規定的實驗項目並且成績合格者方可參加《基礎工程施工技術》課程的考試。　　實驗報告內容應包括實驗專案名稱、實驗目的、所用儀器設備、實驗過程及操作簡述、實驗資料記錄與處理、實驗結果或現象分析。　　實驗報告建議使用中國地質大學印製的實驗報告書寫紙。要求書寫工整，圖表繪製符合規範，實驗資料客觀真實可靠，實驗分析要以事實為依據，以理論為基礎、充分發表個人見解。實驗一鑽孔灌注樁正迴圈鑽進成孔實驗（2學時）　　（1）實驗目標　　瞭解鑽孔灌注樁灌注工藝流程、所用設備及器具；掌握鑽進規程參數（鑽壓、轉速、泵量）的選擇方法。運用所學知識評價所用鑽頭、鑽具、沖洗液迴圈方式及工藝參數與地層的適應性。　　（2）實驗主要內容　　①瞭解樁機主要性能及結構　　樁機性能參數：樁孔直徑、樁孔深度、最大給進壓力、輸出扭矩、最大提升能力、動力配備。　　②瞭解沖洗液正循環系統　　正迴圈管路系統：泥漿泵、泥漿池、迴圈槽、水龍頭、除渣設備。管路的連接方式及泥漿迴圈路線。　　③掌握鑽具配備和鑽進參數的選擇方法　　鑽杆的結構及連接方式，翼片鑽頭的結構、切削具的佈置、材質、切削碎岩特點；鑽進規程參數的確定（鑽壓、轉速、泵量） 　　　　（3）實驗結果分析　　①樁機動力系統、傳動系統、液壓系統的合理配置。　　②如何根據樁基礎的設計要求選用施工設備；　　③如何根據地層條件選擇鑽頭類型及鑽進參數；　　④評價正迴圈回轉鑽進的優缺點。　　　　實驗二鑽孔灌注樁反迴圈鑽進成孔實驗（2學時）　　（1）實驗目標　　掌握泵吸反循環系統啟動方法，瞭解泵吸反迴圈正常工作的條件。　　（2）實驗內容　　①瞭解砂石泵的結構、性能及工作原理　　砂石泵主要零部件、動力配備、三泵聯動啟動方法。　　②瞭解沖洗液反循環系統　　反迴圈管路系統：三泵聯動系統（泥漿泵、灌注泵、清水泵）。管路的連接方式及泥漿迴圈路線。　　③掌握泵吸反迴圈正常工作的條件　　水龍頭彎管處最高點泥漿壓力計算、砂石泵吸入口處泥漿壓力計算。　　（3）實驗結果分析　　①泵吸反循環系統連接與啟動的關鍵問題；　　②泵吸反迴圈正常工作的條件；　　③評價反迴圈回轉鑽進的優缺點。實驗三樁基動測實驗（2學時）　　（1）實驗目標　　綜合運用力學理論、測試技術和樁基工程的知識，測定工程樁成樁品質和樁的承載力。，並分析成樁過程發生品質問題的類型、原因、預防的措施、解決的方法。　　（2）測定內容 　　①運用小應變動測法測定樁身混凝土灌注品質　　主要儀器激振器、加速度計、樁基動測分析儀。要求瞭解樁基動測原理，掌握小應變動測方法及動測波形曲線解釋方法。判斷樁身混凝土灌注品質。　　②運用大應變動測法測定樁的承載力　　主要設備有起重機、重錘、樁基動測分析儀。要求瞭解樁基大應變動測原理，掌握大應變動測方法及動測波形曲線解釋方法。計算樁身混凝土承載力。　　　　（3）實驗結果分析　　①根椐小應變動測結果判斷樁身混凝土灌注品質。　　②根椐大應變動測結果計算樁身混凝土承載力。　　③分析影響樁基工程品質的因素及提高樁基承載力的技術方法。實驗四非開挖導向鑽進實驗（2學時）　　（1）實驗目標　　瞭解非開挖導向鑽進的原理及主要設備性能，掌握導航儀及導向鑽機的操作方法。　　（2）實驗內容　　①瞭解導向鑽機主要性能及結構　　鑽機性能參數：鑽孔最大直徑、鑽孔最大深度、鑽機最大給進壓力、輸出扭矩、最大回拉能力、動力配備。　　②掌握導向鑽機的操作方法　　動力柴油機啟動，鑽機液壓管路連接，沖洗液循環系統連接與安裝，導向鑽進，保直鑽進。鑽進參數的選擇與調整。　　③掌握導航儀的操作方法　　主要儀器有資訊發射儀、鑽孔資訊發射儀、鑽孔資訊顯示同步儀。　　隨鑽測量鑽孔距地面深度，鑽孔頂角、鑽孔方位，工具面向角。鑽頭工作溫度等。　　3）實驗結果分析 　　①導向鑽機動力系統、傳動系統、液壓系統的合理配置。　　②如何根據地下管線鋪設要求設計導向孔軌跡；　　③如何根據地層條件選擇導向鑽頭；　　④如何根據導航儀監測數椐及鑽孔設計軌跡來選擇鑽進參數。實驗五錨固實驗（2學時）　　（1）實驗目標　　瞭解錨杆的結構、工作原理及錨杆施工主要設備，掌握灌漿錨杆施工方法。　　（2）實驗內容　　①瞭解錨杆鑽機主要性能及結構　　鑽機性能參數：鑽孔最大直徑、鑽孔最大深度、鑽機最大給進壓力、輸出扭矩、動力配備。　　②掌握錨杆鑽機的操作方法　　鑽機液壓管路連接，沖洗液循環系統連接與安裝，鑽進壓力，轉速等參數的選擇與調整。　　③掌握錨杆安設方法及灌漿工藝。　　主要設備有液壓動力站、穿心千斤頂、壓力灌漿泵。　　進行錨杆一次灌漿、二次灌漿和錨杆張拉預緊。　　3）實驗結果分析　　①錨杆鑽機動力系統、傳動系統、液壓系統的合理配置。　　②如何根據地層條件選擇鑽頭及鑽進參數；　　③如何根據基礎設計要求選擇錨杆數量、排距、傾角、錨固段長度等；　　④評價二次灌漿預應力錨杆的適用性。　　1 1精品文檔精品文檔把學生的閱讀引向正確的軌道，教師學習一點閱讀理論是必要的。從詮釋學的角度看，有兩種不同的閱讀理論對教學有啟示。我們在教學中要教師打破識字教學的固定模式，把握情感識字的理念，不是全盤否定過去的識字教學方法，傳統識字教學的精華是十分寶貴的，而是要我們的教育工作者，在識字教學的過程中，把學生識字的情感、態度、價值觀擺在首位，注重學生識字的過程與方法，把注重學生識字的情感作為一種自覺行為貫穿於我們的識字教學的全過程，這樣才能用開放的態度繼承成功的識字教學成果，創新字理識字教學的形式，為學生的終身發展打好基礎。'
