《环境工程技术规范-工程设计文件》

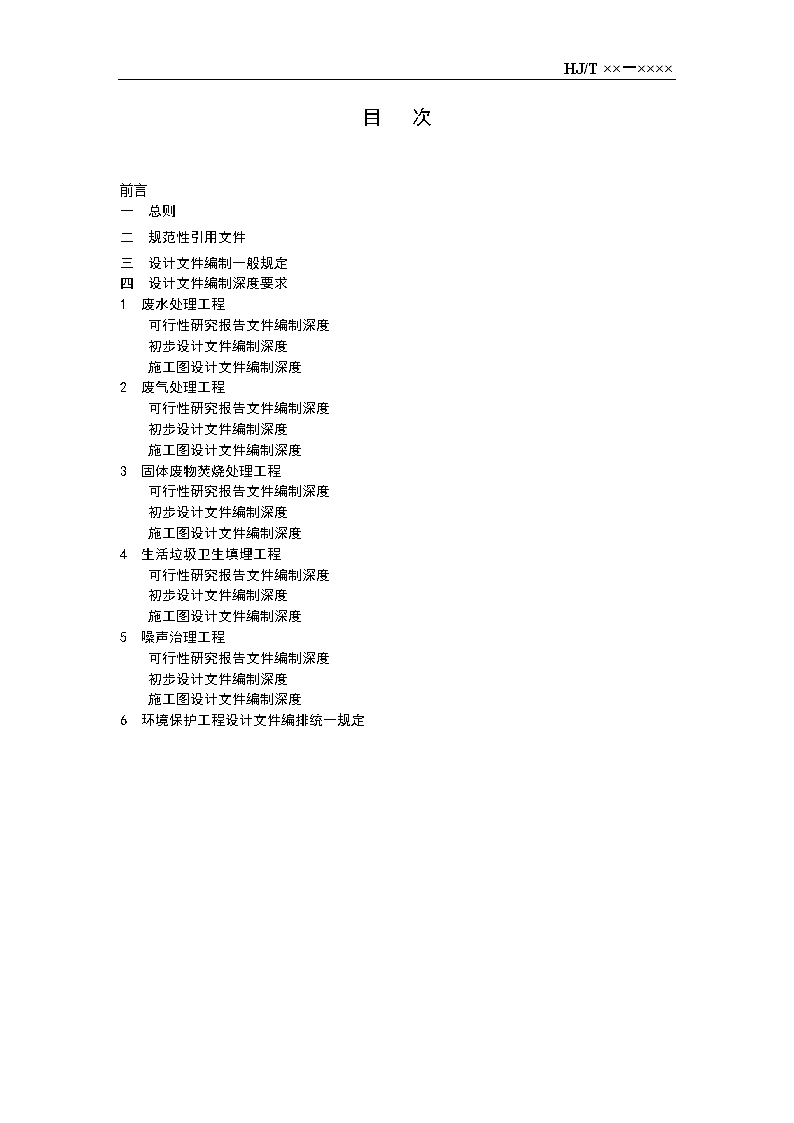

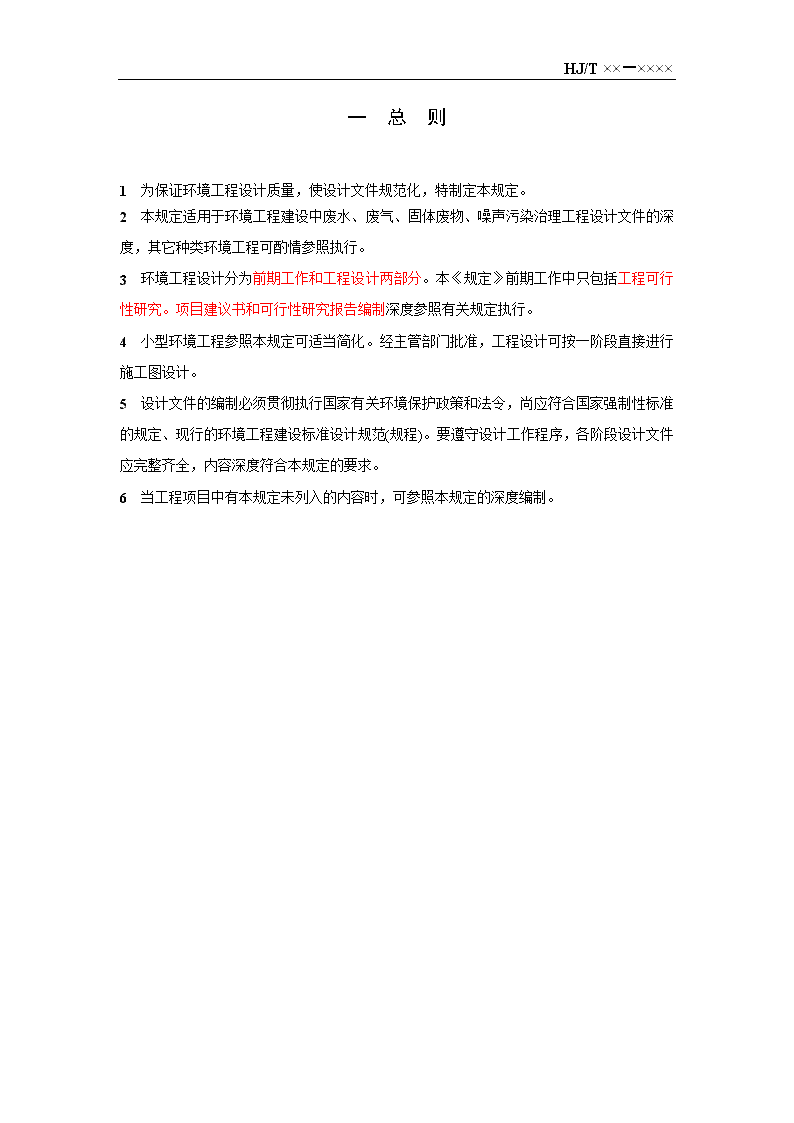

'HJ/T××－××××目次前言一总则二规范性引用文件三设计文件编制一般规定四设计文件编制深度要求1废水处理工程可行性研究报告文件编制深度初步设计文件编制深度施工图设计文件编制深度2废气处理工程可行性研究报告文件编制深度初步设计文件编制深度施工图设计文件编制深度3固体废物焚烧处理工程可行性研究报告文件编制深度初步设计文件编制深度施工图设计文件编制深度4生活垃圾卫生填埋工程可行性研究报告文件编制深度初步设计文件编制深度施工图设计文件编制深度5噪声治理工程可行性研究报告文件编制深度初步设计文件编制深度施工图设计文件编制深度6环境保护工程设计文件编排统一规定 HJ/T××－××××前言为贯彻《中华人民共和国环境保护法》，规范环境工程设计文件，保证环境工程设计质量，制定本标准。本标准结合废水处理、废气处理、固体废物焚烧和填埋处置、噪声防治等领域环境污染治理工程设计的不同特点，对工程设计过程中的可行性研究、初步设计和施工图设计文件的编排规定和深度要求进行了规定。本标准为指导性标准。本标准由国家环境保护总局科技标准司提出。本标准为首次发布。本标准起草单位：广东省环境保护产业协会、中国环境保护产业协会。本标准国家环境保护总局20□□年□□月□□日批准。本标准自20□□年□□月□□日起实施。本标准由国家环境保护总局负责解释。 HJ/T××－××××一总则1为保证环境工程设计质量，使设计文件规范化，特制定本规定。2本规定适用于环境工程建设中废水、废气、固体废物、噪声污染治理工程设计文件的深度，其它种类环境工程可酌情参照执行。3环境工程设计分为前期工作和工程设计两部分。本《规定》前期工作中只包括工程可行性研究。项目建议书和可行性研究报告编制深度参照有关规定执行。4小型环境工程参照本规定可适当简化。经主管部门批准，工程设计可按一阶段直接进行施工图设计。5设计文件的编制必须贯彻执行国家有关环境保护政策和法令，尚应符合国家强制性标准的规定、现行的环境工程建设标准设计规范(规程)。要遵守设计工作程序，各阶段设计文件应完整齐全，内容深度符合本规定的要求。6当工程项目中有本规定未列入的内容时，可参照本规定的深度编制。 HJ/T××－××××二规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是不注明日期的引用文件，其最新版本适用本标准。《市政公用工程设计文件编制深度规定》（中国建设部2004年版）《建筑工程设计文件编制深度规定》（中国建设部2003年版） HJ/T××－××××三设计文件编制一般规定1可行性研究1.1工程可行性研究应以批准的项目建议书和委托书为依据，其主要的任务是：在充分调查研究、评价预测和必要的勘察工作基础上，对项目建设的必要性、技术可行性、经济合理性、实施可能性进行综合性的研究和论证，对不同建设方案进行比较，作出该项目是否可行的正确结论，并推荐建设方案。1.2可行性研究的工作成果是提出可行性报告，批准后的可行性研究报告是进行初步设计的依据。1.3某些项目的可行性研究，经行业主管部门指定可简化为可行性方案设计（简称方案设计）。1.4可行性研究报告应满足设计指标及业主向主管部门送审的要求。2初步设计2.1初步设计应根据批准的可行性研究报告进行编制，应明确工程规模、建设目的、投资效益、设计原则和标准，深化设计方案，确定拆迁、征地范围和数量，提出设计中存在的问题、注意事项及有关建议，其深度应能控制工程投资，满足编制施工图设计、主要设备订货、招标及施工准备的要求。当无条件获得该项目已批准的可行性研究报告时，可用已批准该项目的方案设计作为依据。2.2初步设计文件应包括：设计说明书、设计图纸、主要工程数量、主要材料设备数量和工程概算。2.3初步设计文件应列出设计人员名单，包括项目总负责人，各专业负责人和设计人员；2.4初步设计文件应附有设计单位的企业法人营业执照复印件和工程设计资格证书复印件3施工图设计3.1施工图应根据批准的初步设计进行编制，其设计文件应能满足施工、安装、加工及编制施工预算的要求。3.2施工图设计文件应包括：设计说明书、设计图纸、工程数量、材料设备表、修正概算或施工图预算。3.3施工图设计文件应满足施工招标、施工安装、材料设备订货、非标设备制作，据以工程验收。 HJ/T××－××××3.4施工图各类图样和文件中采用的图例、符号、代号、术语和专业名词等，应按国家、行业现行的标准、规定编写、并在设计说明中或图样的首页或在图样的显著位置上标注其含义、说明所代表的内容，以便于采购，施工和安装。国家、行业尚未规定的可供用行业惯用词语或符号，但必须在项目内统一。3.5施工图设计文件目录、设备一栏表、材料表等的编写各设计部门应按统一格式。3.6施工图设计应内容完整、计算准确、文字说明简单明了，用词正确、图形表达清楚、比例适当、图样必须经过严格校审、主要图样应会签。 HJ/T××－××××四设计文件编制深度要求废水处理工程可行性研究报告文件编制深度前言说明工程项目提出的前提（改、扩建项目要说明现有企业生产情况）），建设该工程项目的必要性和意义。1概论1.1编制依据1.1.1上级部门批准建设该项目的有关文件，项目建议书等。1.1.2建设单位的委托书和双方签订的《合同》或《协议书》。1.1.3环境管理部门批准的《环境影响评价报告书》。1.1.4建设单位提供的废水水量、水质资料。1.1.5环境管理部门提供的废水排放标准。1.1.6有关的现行设计规范。1.2编制范围1.2.1《合同》或《协议书》中所规定的范围。1.2.2经双方商定的有关内容及范围。1.3工业企业的情况1.3.1生产规模、扼要说明生产过程。1.3.2产品所使用的主要原材料和辅助材料。1.3.3废水水量和水质、生产不同的产品要分述各生产过程中所排出的水量和水质。1.4废水处理量近期废水处理量和远期废水处理量。2方案论证2.1废水水质、处理水量及排放标准。2.1.1废水水质不同产品要分别对水质变化情况论证。2.1.2废水水量近期水量和远期水量变化情况论证。2.1.3排放标准环境管理部门批准的排放标准说明。2.2废水处理工艺论证根据水质、水量、排放标准和工程项目具体条件（如管网配套、场地、综合利用等），结合国内外废水处理工艺发展现状比选废水处理工艺技术路线，从总体上论证技术上、经济上的可行性，以确保技术先进可靠，经济合理、达标排放或利用的基本要求。2.3污泥处理工艺论证论述国内外污泥处理与处置工艺发展状况，结合本项目的具体条件比选污泥处理与处置工艺技术路线，以确保工艺的先进性、可靠性及技术经济的可行性。2.4废水回用和污泥综合利用的论证2.5处理工艺论证结论、项目在技术、经济、社会、环保效益等方面的总体评价及推荐方案。3工程方案内容 HJ/T××－××××3.1设计原则3.2废水水质水量及处理程度的确定3.3废水处理工艺流程、废水处理构（建）筑物及设备3.3.1废水处理工艺流程3.3.1.1方案比较：两个以上方案比较，选出推荐方案。3.3.1.2确定工艺流程的处理构（建）筑物及设备分别叙述各处理构（建）筑物的设计参数、结构尺寸、设备选型，从具体内容上评述技术经济的可行性。3.3.2污泥处理工艺流程3.3.2.1方案比较：两个以上方案比较，选出推荐方案。3.3.2.2确定工艺流程的处理构筑物及设备叙述污泥处理构筑物设计参数、结构尺寸、设备选型，从具体内容上评述技术经济的可行性。3.3.3各处理单元处理效果列表说明。3.4废水回用及污泥综合利用3.4.1废水回用3.4.2污泥综合利用3.5建筑3.5.1主要设计规范：要列出有关现行的建筑设计规范。3.5.2设计构思要阐述建筑设计思想和根据本工程特点，在满足废水处理功能的前提下，统一总体的建筑形式，灵活多变地调整每个建筑单体。要阐述在设计中采用新技术、节能、新型建筑材料。3.6结构3.6.1主要设计规范要列出有关现行的结构设计规范。3.6.2设计原则要叙述结构设计在满足工艺设计要求和拟建场地的工程地质、水文资料及施工环境，优化结构设计，选择合理的施工方案。3.6.3设计参数根据工艺设计要求，工程水文地质资料，确定主要设计参数。3.6.4结构形式根据工程特点，确定结构形式。3.6.5主要工程材料3.6.5.1混凝土根据工程特点确定混凝土强度等级、抗渗标号。3.6.5.2钢材根据工程特点选用的钢材。3.7电器和自控3.7.1电气设计3.7.1.1设计依据a）有关现行的电气设计规范；b)当地供电部门提供的有关资料； HJ/T××－××××c)其他专业提供的有关资料。3.7.1.2供电方式a)确定供电等级；b)根据供电负荷，确定变配电。3.7.1.3防雷叙述主要构（建）筑物的防雷设施。3.7.1.4界面应叙述供配电系统与监控系统，土建与工艺均存在界面，各方如何协调。3.7.2自控3.7.2.1系统设计叙述自控系统设计的原则、目的、要求、目标。3.7.2.2系统设计要点叙述根据工程特点和自控技术的发展，采用技术先进、经济实用、安全可靠、质量优良的自控产品，并考虑工程扩建的衔接。3.7.2.3监控系统根据工艺流程和控制监测参数确定自控系统的监测点。a)系统组成b)软件编制c)显示功能设计ⅰ）整体显示ⅱ）分屏显示ⅲ）趋势显示ⅳ）图形曲线显示ⅴ）工艺流程显示ⅵ）运行参数显示4环境保护环境现状，项目对环境所产生的主要污染以及采取的防治措施。5节能能源消耗分析、节能措施及效益评估。6消防火灾隐患分析及对策。7劳动安全及卫生防护7.1噪音和嗅味的来源及防治措施。7.2脱色或消毒剂等有毒物质使用的安全防护措施。7.3电气防雷安全措施。7.4其他废水处理构（建）筑物栏杆、路灯等行人安全措施。8管理机构、劳动定员及建设进度设想8.1管理机构及定员8.1.1厂、站的管理机构设置。8.1.2人员编制（附定员表）及生产班次划分。8.2建设进度8.2.1建设进度要求和计划安排。8.2.2建设阶段的划分（附建设进度表）。9投资估算及资金筹措 HJ/T××－××××9.1工程投资估算9.1.1估算依据9.1.1.1工程项目设计图纸9.1.1.2定额及单价依据9.1.2工程投资估算分单项列出投资估算表（含建筑工程、设备管道、安装费及其他费用）。9.1.3资金筹措9.1.3.1自筹资金9.1.3.2银行贷款9.1.3.3其他资金来源9.1.4用款计划根据工程进度列出用款计划和工程进度表。10财务评价及工程效益分析10.1财务评价10.1.1财务评价的前提条件10.1.1.1工程项目使用期10.1.1.2职工定员，年人平均工资（含劳保、福利和奖金）10.1.1.3电费、药费10.1.1.4其他费用10.1.2工程运行成本达到设计规模时的运行成本。10.1.3财务分析结果确定投资回收年限。10.2工程效益分析根据工程特点，分析经济效益主要表现为社会效益，其次才是经济效益。要列出财务分析计算表。11研究结论和存在问题11.1研究结论11.2存在主要问题和建议附图：1总体布置图2工艺流程图3管道平面图4各处理构（建）筑物工艺平面图和剖面图附件：根据项目具体情况附上下列各类批件和附件1上级部门批准建设该项目的有关文件、项目建议书等；2建设单位委托书或双方签订的合同或协议；3环境管理部门批准的《环境影响评价报告书》；4建设单位提供的废水水量水质资料；5环境管理部门提供的废水排放标准。 HJ/T××－××××废水处理工程初步设计文件编制深度1设计说明书1.1总论1.1.1设计依据1.1.1.1批准文件：批准机关、文号、日期及批准的主要内容；1.1.1.2有关部门批准的可行性研究报告，设计委托书，合同或协议；1.1.1.3用水、用电协议；环保部门批准的排放标准和排入天然水体的要求。1.1.1.4有关的设计规范、规定和标准及法令1.1.1.5工程项目占地面积。征地红线图或区域平面图、地形测量图、工程地质钻探资料等。1.1.2编制范围1.1.2.1设计合同或协议中所规定的范围；1.1.2.2经双方商定的有关内容及范围。1.1.3概况1.1.3.1工程概况a)工业废水处理工程：需要详细说明工业企业的生产规模，生产的产品和生产过程中使用的原材料和辅助材料及生产过程中产生的废水量和废水浓度，不同的产品要分别叙述。b)工业园废水处理:需要详细叙述不同类型的工业企业的生产规模,生产的产品和生产过程中使用的原材料和辅助材料及生产过程中所产生的废水量和废水浓度，并要叙述是否混合处理或分别处理后再混合处理的理由。c)城镇污水处理工程：参考《市政公用工程设计文件编制深度规定》（中国建设部2004年版）中的有关规定。1.1.3.2建设概况a)工程项目所在地的自然环境：气象、交通、防洪、主导风向（风玫瑰图）、冰冻深度、地形、地貌等；b)工程项目所在地的工程地质论述。1.1.4工程规模及废水水质1.1.4.1工程规模：总规模，近期、远期；根据废水量和生产情况确定变化系数k，计算设计水量。1.1.4.2废水水质a)工业废水水质：根据工业企业生产过程中所使用的原材料和辅助材料，经过实测水质资料分析确定废水水质或参考同类型企业的废水水质资料，确定最高浓度的废水水质，作为设计依据或建设单位提供的废水水质资料；b)工业园区废水水质：工业园区各种类型的工业企业生产过程中所排出的废水混合后的废水水质或经分类处理后的混合废水水质；c)城市污水水质：综合污水水质（含工业废水）或城市生活污水水质。1.1.5接纳废水排入的天然水体1.1.5.1排水区域的天然水体详细说明排水区域内天然受纳水体的名称、卫生情况、水文情况(包括代表性的流量、流速、水位和河床性质等)，废水排入该水体后的影响，当地环保部门和有关部门对排入受纳水体的限值和要求。1.1.5.2废水污染物排放限值，确定执行的排放标淮和级别。 HJ/T××－××××1.1.6工程建设条件1.1.6.1建设场地的交通运输、水电供应等情况；1.1.6.2土建施工单位和设备、管道安装单位的资质、级别、资金筹措、设备、材料供应等。1.1.7设计范围与设计分工1.1.7.1设计范围：列出工程项目设计内容（近期、远期、专业）和界区范围等。1.1.7.2设计分工a)整体工程设计：废水处理厂区内整体工程设计（含工艺、土建、供配电、泵站、自控仪表、供热、辅助车间、综合楼等）和厂外废水管道工程设计；b)废水处理厂内整体工程设计。厂外废水管道工程、公用工程等不包括在内，但必须明确交接点的位置和详图（管径、标高、坐标）。1.1.8主要技术指标和投资概算1.1.8.1厂区占地面积、构（建）筑物占地面积、道路面积、绿化面积、生产用电指标等；1.1.8.2处理效果：列表说明各单元（段）处理效果，综合处理效果；1.1.8.3运行费用，处理成本，本运行费用和处理成本；1.1.8.4投资概算：计算工程项目总投资和吨水投资；1.1.8.5资金筹措、资金安排；1.1.8.5施工进度明细表。1.2污水处理厂(站)设计1.2.1基础资料1.2.1.1废水水质、水量，环保部门规定执行的废水排放标准及回用水的要求；1.2.1.2厂区地形测量图（1：200或1：500），厂区四至图、标高、坐标、红线图、工程地质钻探资料等；1.2.1.3废水管道进水管位置、管径、标高和排水出口位置及排入水体的水位标高及排入天然水体的要求。1.2.2总平面和废水处理工艺流程的设计1.2.2.1述设计原则和设计标准；1.2.2.2总平面设计：根据废水处理工艺流程和进、出水管的位置合理布置总平面（处理构（建）筑物、辅助建筑物、综合楼、道路、绿化、广场、门卫、围墙等），需提供两个以上总平面布置图供选择，并提出推荐的总平面布置的理由。列出构（建）筑物一览表和主要技术经济指标；1.2.2.3废水处理工艺流程：要注明构筑物内底、池面、水面标高，进出水管管径、标高；1.2.2.4污泥处理工艺流程：要注明构筑物内底、池面、水面标高，进出水管管径、位置、标高及排水管位置、标高。1.2.3工艺设计1.2.3.1工艺流程设计详细阐述废水处理工艺和污泥处理工艺主要优缺点，先进性及其适应性。如果没有可行性研究报告或可行性研究报告的处理工艺不同，则需提出两个以上的处理工艺进行技术经济比较。1.2.3.2废水处理构筑物设计计算和设备选型设计计算根据计算确定处理构筑物的池型结构和设备选型，池型结构尺寸的确定要符合设计规范的规定，设备选型要进行技术经济比较，并计算用电量、供氧量、回流污泥量、投加营养量、混凝剂量、消毒剂量，确定供氧、供气、投营养、投矾、消毒间和仓库，仓库应与投加间合建。1.2.3.3污泥处理构筑物设计计算和设备选型设计计算 HJ/T××－××××根据计算确定污泥处理构筑物的池型结构、结构尺寸和设备选型及污泥处理间，计算污泥量。药剂投加量、需水量、供电量等。1.2.3.4废水回用及污泥综合利用根据废水回用量和回用水的水质要求确定处理后的废水是直接回用，还是要进行深度处理后再回用，需详细说明并确定深度处理工艺，并需详细阐述污泥综合利用。1.2.3.5主要设备规格表和主要材料表1.2.4结构设计1.2.4.1设计主要依据和资料：a)有关结构设计规范、规定和标准；b)各专业提供的土建设计图纸及要求；c)工程地质钻探资料、地震基本烈度、地下水位、冰冻深度及其它特殊地质条件等。1.2.4.2结构设计a)风荷载、雪荷载；b)抗震设防、防噪、防蚀、抗浮等；c)荷载取值；d)结构材料；e)结构体系及抗震等级i结构体系；ii抗震等级。f)池体混凝土抗渗等级；g)变型缝位置及变型缝形式、设计；h)刚性防水材料（UEA材料）、添加量；i)基础形式，本工程要求fn值；j)对施工单位的施工要求；各处理构（建）筑物的结构设计计算及辅助建筑物、综合楼结构设计计算等。1.2.5建筑设计1.2.5.1主要设计依据和资料a)有关建筑设计规范、规定和标准；b)有关专业提供的土设计计图纸及要求；1.2.5.2设计构思a)要阐述建筑设计如何全面贯彻国家有关政策和法令；b)要阐述如何满足废水处理工艺的特点和要求，灵活多变的调整每个建筑单体与周围环境协调，使之成为具有现代特色的废水处理厂；c)要阐述在设计中采用哪些先进的建筑技术和选用哪些新型的建筑材料。1.2.5.3建筑设计a)各建（构）筑物平面布置、装饰、热工、通风、消防、节能、层高等设计；b)建筑立面、造型设计；c)综合楼、职工宿舍建筑面积和标准；e)除上述要求外，尚需符合建设部《建筑工程设计文件编制深度规定》（2003年版）的有关规定。d)附建筑三材（钢筋、水泥、木材）用量表。1.2.6供配电设计1.2.6.1主要依据和资料a)有关供配电设计规范、规定和标准；b)当地供配电部门提供的有关资料和要求； HJ/T××－××××c)各专业提供的有关设计图纸和要求。1.2.6.2设计范围：废水处理厂厂区内的动力、照明设计。a)变配电站的设计；b)构（建）筑物的动力与照明设计；c)全厂防雷与接地设计；d)全厂电线敷设与道路照明设计；e)辅助车间和综合楼照明设计。1.2.6.3厂用电源及电压要阐明废水处理厂供电属二类用电负荷，要求双回路供电，并要与当地供电部门商定两路电源供电电压；阐明供电来源，备用电源运行方式、内部电压选择。1.2.6.4厂内供电负荷计算和变配电站设置；1.2.6.5厂用电气接线；1.2.6.6供电设备选型、变配电站及MCC布置；1.2.6.7电能计量；1.2.6.8操作电源；1.2.6.9无功补偿；1.2.6.10二次接线与继电保护；1.2.6.11过电压保护和接地；1.2.6.12电动机启动方式；1.2.6.13照明及检修网络；1.2.6.14电线敷设；1.2.6.15负荷计算表。1.2.7自动化控制及仪表设计1.2.7.1概述根据废水处理工艺阐述采用自动控制的必要性。1.2.7.2设计范围根据废水处理工艺阐述自动控制的设计范围。1.2.7.3设计原则a)控制系统技术可靠、先进、实用、经济；b)控制方式：自动与手动相结合；c)控制系统的选择；d)一次仪表的选择。1.2.7.4系统描述a)控制系统描述；i废水厂监控系统；ii现场PLC。b)控制过程描述；i控制系统的构成；ii机械处理段与生化处理段PLC的功能；iii污泥脱水处理段PLC功能；iv模拟屏PLC功能。c)仪表系统描述，防雷、接地和克服干扰。1.2.8采暖、通风与空气调节1.2.8.1采暖：需要采暖的地区适用；a) HJ/T××－××××说明室外主要气象参数，各构（建）筑物的计算温度，采暖系统的形式及组成，管道敷设方式，采暖热媒、耗热量和节能措施，采暖设备、散热器类型、管道材料及保温材料选择；d)计算总热量负荷量，确定供热设备型式，供热介质及设计参数等；c)附热力计算表。1.2.8.2通风说明通风系统，计算风量及设备选型。1.2.8.3空气调节说明采用空气调节系统及设备选择、降低噪声措施。1.2.9总图设计1.2.9.1总平面图设计；a)厂区总平面布置图；根据各专业提供的构（建）筑物和废水处理工艺要求，合理布置总平面图。d)厂区竖向设计确定厂区标高，计算土方量，场地平整；1.2.9.2技术经济指标；a)厂区占地面积；b)厂区构（建）筑物占地面积；c)厂区道路及绿化、广场占地面积；d)预留建设用地；e)围墙长度。1.2.9.3厂区道路及绿化设计；1.2.9.4区给水排水设计。1.2.10环境保护、安全生产、卫生防护、节能及消防1.2.10.1环境保护阐述废水处理过程中会产生哪些污染物、有毒、有害物质及采取防治措施。1.2.10.2安全生产a)噪声防治措施；b)构筑物的安全措施；c)电气接地、防火、防雷等安全措施。1.2.10.3卫生保护臭味的防治措施。1.2.10.4节能a)能源消耗分析；b)节能措施：含节电、节气、节营养、节混凝剂、节消毒剂、节水、建筑物隔热、余热利用等，并说明节能效益。1.2.10.5消防a)说明构（建）筑物防火等级、消防类别、消防设计依据等；b)消防设施的设置。1.2.11人员编制1.2.11.1确定企别类型，管理机构设置；1.2.11.2确定生产班次，确定人员编制，附人员编制表。2工程投资书 151515151515151515151515151515151515151515151515151515151515151515151515151515151515151515151515151515151515151515151515151515151515151515151515151515151515151515151515151515151515151515151515151515151515151515151515151515151515151515151515151515151515151515151515151515151515151515151515151515151515151515151515151515151515151515151515151515151515151515151515151515151515151515151515151515151515151515151515151515151515151515151515151515151515151515151515151515151515151515151515151515151515151515151515151515书施要求双回路供电，并要与当地供电部门商定两路电源供电电压。151515151515151515151515151515151515151515151515151515151515151515151515151515151515151515151515151515151515151515151515151515151515151515151515151515151515151515151515151515151515151515151515内容及要求参见《市政公用工程设计文件编制深度规定》（中国建设部2004年版）中的《投资估算经济评价和概预算文件》。3设计图纸3.1总图 HJ/T××－××××3.1.1总平面布置图3.1.2厂区四至图3.1.3厂区给排水管道平面布置图3.1.4废水处理工艺流程图3.2废水处理工艺图3.2.1各处理构（建）筑物设备、管道平面图、剖面图；3.2.2污泥处理工艺流程图3.2.3污泥处理工艺设备平面图、剖面图；3.2.4主要设备规范表、材料表3.3结构图3.3.1各处理构（建）筑物结构平面图、剖面图3.3.2辅助车间、综合楼结构平面图、剖面图3.4建筑图3.4.1各处理构（建）筑物建筑平面图、立面图3.4.2辅助车间、综合楼建筑平面图、立面图3.5供配电图3.5.1配电总平面图3.5.2全厂控制原理图3.5.3全厂供配电系统图3.5.4高压结线图3.5.5各处理构（建）筑物供配电系统图、动力平面图3.5.6变配电站布置图、动力线路图3.5.7主要设备表、材料表3.6自动化控制及仪表设计图3.6.1自动控制系统图3.6.2自动控制系统监控图3.6.3主要设备规范表和材料表3.7采暖通风3.7.1采暖：需要采暖的地区适用3.7.1.1供热设备平面布置图、剖面图3.7.1.2供热系统图3.7.1.3构（建）筑物采暖平面图、系统图3.7.1.4主要设备规范表和材料表3.7.2通风3.7.2.1通风平面图、剖面图3.7.2.2主要设备表、材料表3.8图纸规格全部图纸均为A2图注：废水处理量在1万立方米/日以下的规模，除工艺设计外，其它专业的初步设计可根据实际情况适当简化。 HJ/T××－××××废水处理工程施工图设计文件编制深度1设计说明书1.1设计依据1.1.1摘要说明初步设计批准的机关、文号、日期及主要审批内容。1.1.2施工图设计资料依据。1.2设计变更部分初步设计批准后，设计内容不能随便变更。但若确实有需要变更者，则需经原审批单位或部门批准。设计说明书需对照初步设计阐明变更部分的内容、原因、依据等。1.3施工安装施工安装注意事项及质量验收要求，根据具体废水特性，特别是所存在的易燃、易爆、有毒、腐蚀性强等特性提出对构筑物、设备、管道施工安装中的要求和质量验收标准，有必要时另编主要工程施工方法设计。1.4运行管理注意事项。根据本项目具体废水特性,特别是所存在的易燃、易爆、有毒、腐蚀性强等特性提出对运行管理中的注意事项。2修正概算或工程预算内容及要求参见《市政公用工程设计文件编制深度规定》（中国建设部2004年版）中的《投资估算经济评价和概预算文件》中有关章节编制。3主要设备及材料表4设计图纸4.1总图4.1.1废水处理厂区域位置图或四至图一般比例1：1000～1：10000，表示出废水处理厂的位置与生产厂或废水排放区的关系，处理后废水排放点或回用的用水点之间的关系。4.1.2废水处理厂总平面布置图。一般比例1：200～1：500，标绘出构筑物、围墙、绿地、道路等的平面位置，包含风玫瑰图、等高线、坐标轴线；注明厂界四角坐标及构筑物四角坐标或相对位置，构筑物的主要尺寸、各种管渠及室外地沟尺寸、长度、地质钻孔位置等，并附构筑物一览表、工程量表、图例及有关说明。(污水处理站工程根据实际没有的内容可不表示)4.1.3废水工艺流程图一般比例竖向1：100～1：200，表示出废水处理工艺流程中各构筑物及其水位标高关系，接纳水体或量渠的最高水位，主要规模指标。4.1.4厂区管道综合布置图一般比例1：200～1：500，综合各种管线平面布置，注明管线与构筑物、建筑物的距离尺寸和管线间距尺寸，窨井、阀门井、放空井等位置；管线交叉密集部分的位置要适当增加断面大样图，表明各管线间的交叉标高，并注明管线及地沟等设计标高、坡度；4.2废水处理工艺设计图4.2.1各处理构（建）筑物工艺设备管道平面图、剖面图一般采用比例1：50～1：100 HJ/T××－××××，分别绘制各处理构（建）筑物平面、剖面及详图，表示工艺布置设备、管道、阀门、管件等的位置、尺寸、标高、说明安装方法，引用的详图、标准图，附管道一览表和主要设备型号、性能、数量等技术数据。4.2.2污泥处理工艺流程图一般采用比例竖向1：100～1：200，表示出处理工艺流程中各构筑物及其水位标高关系，主要规模指标。4.2.3污泥处理工艺设备管道平面图、剖面图一般采用比例1：50～1：100，表示污泥处理工艺布置设备、管道、阀门、管件等的位置，尺寸、标高说明安装方法，引用的详图、标准图、附件一览表和主要设备型号、性能、数量等数据。4.3结构设计图4.3.1各处理构（建）筑物结构平面图、剖面图一般采用比例1：50～1：100，绘出结构整体平剖面及构件详图，配筋情况，构（建）筑物尺寸、标高、预埋件、预留孔等位置。基础平面、剖面结构形式，尺寸、标高，墙、柱、梁位置尺寸，层面结构布置及详图。4.3.2辅助车间、综合楼结构平面图、剖面图一般采用比例1：50～1：100，绘出结构整体平面图、剖面图及构件详图，配筋情况，建筑物尺寸、标高、预埋件、预留孔、地沟等位置，尺寸、标高、基础平面、基础剖面结构形式，尺寸、标高，屋面结构形式、坡度、坡向、坡向起终点处板面标高、预留孔、女儿墙构造尺寸及详图。4.4建筑设计图4.4.1各处理构（建）筑物建筑平面、立面剖面图一般采用比例1：50～1：100，分别各单体绘制平面、立面、剖面及各部构造详图，节点大样图；标注轴线编号后各部分尺寸、总尺寸及标高，设备或基座等位置、尺寸与标高，预留孔位置、尺寸与标高；表明室外用料做法，室内装修做法及有特殊要求的做法；标注引用的详图、标准图并附门窗表及必要的说明。4.4.2辅助车间、综合楼建筑平面图、立面图一般采用比例1：50～1：100，绘制平面、立面、剖面及各部构造详图，节点大样图；标注轴线编号后各部分尺寸、总尺寸及标高，设备或基座等位置、尺寸与标高，预留孔位置、尺寸与标高；表明室外用料做法，室内装修做法及有特殊要求的做法；标注引用的详图、标准图并附门窗表及必要的说明。4.5采暖通风与空气调节设计图采暖通风与空气调节设计应包括图纸目录，设计与施工说明、设备表、设计图纸，对小型简单工程要绘制平剖面图表示，散热器、风机、空调机的安装位置、型号、性能、数量和材料表设计与施工说明，设备表可直接在平面图中表示。特大型工程要绘制系统通风与空气调节平面图、剖面图、系统图、主管图及详图，具体深度可参见《建筑工程设计文件编制深度规定》（2003年版）中“采暖通风与空气调节”相关内容深度要求。4.6室内给水排水安装图一般采用比例1：50～1：100，绘出建（构）筑物各用水排水点的用水设备平面布置、管道位置，标出室内外接管位置和管径；绘制给水排水、消防、热水系统图；加压泵房，水池、水箱平面、剖面图（如工程项目存在加压泵房时）。4.7锅炉房设计图如工程项目存在锅炉房应绘制设备平面布置图，热力系统图具体深度可参见《建筑工程设计文件编制深度规定》（2003年版）中“热能动力”相关内容深度要求。4.8电气设计图4.8.1厂（站）高、低压供配电系统图和一、二次回路接线原理图：包括变电、配电、用电起动和保护等设备型号、规格和编号；附设备材料 HJ/T××－××××表，说明工作原理，主要技术数据和要求。4.8.2各构筑物平面、剖面图：包括变电所、配电间、操作控制间电气设备位置，供电控制线路敷设，接地装置，设备材料明细表和施工说明及注意事项。4.8.3各种保护和控制原理图、接线图：包括系统控制原理图，引出或引入的接线端子板编号、符号和设备一览表以及动作原理说明。4.8.4电气设备安装图：包括材料明细表，制作或安装说明。4.8.5厂（站）区室外配电线路总平面图：包括各构筑物的布置，架空和电缆配电线路、控制线路及照明布置。4.8.6非标准配件加工详图。4.9自动控制设计图需要表示出工艺流程的检测、控制点与自控原理图，仪表及自控设备的接线图和安装图，接地系统图，仪表及自控设备的供电、供气系统图和管线图，控制柜、仪表屏、操作台及有关自控辅助设备的结构布置图和安装图，仪表间、控制室的平面布置图，控制电缆一览表，仪表自控部分的主要设备材料表。4.10非标准机械设备制造图4.10.1总装图：表明机械整体构造、部件组装位置、技术要求、设备性能、使用需知及其注意事项，附主要部件一览表。4.10.2部件图：表明部件组装样式及精度，必要的技术措施（如防潮、防腐蚀及润滑措施等）。4.10.3零件图：标注工件加工详细尺寸、精度等级、技术指标和措施。 HJ/T××－××××废气处理工程可行性研究报告文件编制深度前言说明工程项目提出的背景(改扩建项目要说明企业现有概况)，建设的必要性和意义。1概论1.1设计依据1.1.1建设单位正式提出的《委托书》或双方签订的《工程合同》(协议书)；1.1.2环境管理部门批准的《环境影响评价报告书》；1.1.3上级或主管部门有关方针政策方面的文件；1.2设计范围1.2.1工程合同(协议书)中所规定的范围；1.2.2经双方商定的有关内容及范围。1.3企业概况1.3.1企业位置、产品种类、生产规模等；1.3.2自然环境：岩土工程条件、地形、地貌、气象、水文、地震等；1.3.3废气来源、数量、温度；污染物种类、浓度、理化性质、燃料种类、数量、成份分析及影响处理工艺的参数；1.3.4大气污染现状与治理规划；1.3.5建设场地与建设条件；1.3.6设计规模与排放限值。2工程方案论证2.1确定脱除率或净化率的论证；2.2吸收剂(吸附剂、固定剂)选择的论证；2.3产出物处理或处置的论证。3工程方案内容3.1设计原则；3.2废气处理工艺方案比较3.2.1列举并简述可行的主要处理工艺；3.2.2工艺选择论证；3.2.3编制不少于两个选择的工艺方案：工艺流程说明，列出工艺计算结果及设备明细表，绘制设备布置平、立面图；3.2.4工艺方案技术比较；3.3土建工程设计说明(包括总图布置、场区绿化及公用工程)。3.4电气工程设计说明(包括供电安全程度，自动化管理水平等)。3.5改扩建项目要说明对原有固定资产的利用情况。3.6设备明细表：列出设备名称、型号、规格、重量、功率等4环境保护4.1环境现状4.2施工期及运行期产生的主要污染源及污染物4.3污染物处理措施及效果 HJ/T××－××××4.4污染物处理设施环境评价4.5废气处理产物的综合利用及处置4.6废气处理后烟雾产生及污染控制5节约能源5.1能源消耗分析5.2节约能源措施6消防设施6.1消防设计依据的规范6.2消防设施的设置7劳动安全及劳动保护7.1劳动安全7.1.1废气处理设施存在的主要安全问题；7.1.2安全防护措施。7.2劳动保护7.2.1废气处理设施在运行中可能造成职业危害的因素；7.2.2劳动保护措施。8管理机构、劳动定员及建设进度设想8.1管理机构设置8.2劳动定员8.2.1生产组织8.2.2人员编制8.3工程建设进度设想9技术经济评价9.1工程投资估算(列表说明)；9.2运行费用估算9.2.1废气处理成本(列表说明)，生产成本结构为：9.2.1.1吸收剂(吸附剂、固定剂)及各种辅助物料消耗费用；9.2.1.2电、水、蒸汽、压缩空气等费用；9.2.1.3工资福利；9.2.1.4固定资产综合折旧(包括折旧费及大修)；9.2.1.5养护维修费用；9.2.1.6其他費用(行政管理费用等)；9.2.2算出单位污染物的脱除费用：元/公斤。9.3工艺方案经济比较9.4经济评价结论10结论、存在问题及建议10.1主要结论10.2存在的主要问题及建议附图：1工艺流程图；2设备布置图。附表：各类批文和附件 HJ/T××－××××废气处理工程初步设计文件编制深度1设计说明书1.1概述1.1.1建设单位概况1.1.1.1建设单位所在城市、企业位置及规模、简要叙述产品生产流程、车间设置、产品名称及产量、销售情况等；1.1.1.2废气来源及对环境污染的现状1.1.2设计依据及设计原则1.1.2.1设计依据a）批准文件：批准机关、文号、日期及批准的主要内容；b）可行性研究报告，委托书，协议书，工程合同等。1.1.2.2设计基础资料及设计指标a）废气代表性数据：流量、成份、温度、压力、污染物种类、浓度、排放速率等；b）副产品种类、数量及规格等；c）吸收剂、吸附剂或处理药剂的种类、数量、质量、供应来源和价格等；d）排放限值，总量控制指标。1.1.2.3设计原则1.1.2.4采用规范和标准1.1.3建设条件1.1.3.1建设现场的交通、气象、水电供应及机修等方面的条件；1.1.3.2土建施工和设备安装的技术力量，资金筹措及设备材料供应等。1.1.4设计范围与设计分工1.1.4.1设计范围设计項目、专业内容、界区范围等。1.1.4.2设计分工a）物料、材料、能源、运输等的供应方及设计交接点；b）机修、防腐、通讯及民用设施等的设置。1.1.5若干问题的说明设计中需要说明的有关问题。1.1.6技术经济评价及预期指标1.1.6.1综合技术经济指标表；1.1.6.2投资总概算表；1.1.6.3劳动定员明细表；1.1.6.4运行成本计算表。1.2设计内容1.2.1工艺设计1.2.1.1基础资料a)废气量、废气温度；污染物种类、性质、浓度；燃料成份全分析及理化指标； HJ/T××－××××b)吸收剂、吸附剂、燃料、輔助材料等的供应数量、质量及来源；c)电、水、蒸汽、压缩空气等的供应量、质量；d)建设场地的面积及状况。1.2.1.2工艺流程a)工艺选择：说明工艺选择的依据；b)工艺原理：说明工艺过程依据的理化原理；c)工艺过程：按流程顺序叙述处理工艺每道工序的作用，处理设备的原理、结构特性和特征，物料的流向和銜接，控制参数等；d)产出物的处理：说明产出物对卫生环境的影响，处理或处置方法，综合利用的途径及可能性；e)工艺设计指标：说明确定脱除率或捕集率、吸收剂或吸附剂的利用率等设计参数的依据；f)工序组成、工作制度及定员。1.2.1.3工艺计算a）物料平衡：计算去除的污染物量、产出物量、吸收剂或吸附剂用量、药剂用量及其他辅助材料的消耗量，对工艺过程加入物料和产出物料进行平衡，对工艺过程的水量进行平衡；b）热量平衡：计算工艺过程的热效应，废气的冷却或升温，余热利用等，对工艺过程热量进行平衡。1.2.1.4设备选择计算a）非标准设备：说明和计算非标准设备的规格、性能及数量；b）标准设备：说明和计算标准设备的型号、性能、规格及数量；1.2.2土建、总图设计1.2.2.1土建工程a)设计依据、场地情况b)设计基础资料ⅰ)气象条件：风荷、雪荷、雨量、温度；ⅱ)工程地质、地下水位、冰冻深度；ⅲ)地震烈度；ⅳ)设计主要参数。c）主要建、构筑物的建筑结构设计ⅰ)建筑设计说明根据生产工艺要求或使用功能确定的建筑平面布置、层数、层高、装修标准、对室内热工、通风、消防、节能所采取的措施；说明建筑物的立面造型及其与周围环境的关係；辅助建筑物及职工宿舍的建筑面积和标准。ⅱ)结构设计工程所在地区风荷、雪荷、工程地质条件、地下水位、冰冻深度、地震基本烈度。对场地的特殊地质条件(如软弱地基、膨胀土、滑坡、溶洞、冻土、采空区、抗震的不利地段等)应分別予以说明；根据构筑物使用功能和生产需要所确定的使用荷载、土壤允许承载力、抗震设计烈度等，阐述对结构设计的特殊要求(如防水、防爆、防震、防蚀等)；主要构筑物的方案比较和结论，如结构选型，地基处理及基础型式，伸缩缝、沉降缝和抗震缝的设置，为滿足特殊使用要求的结构处理，主要结构材料的选用，新技术、新结构、新材料的采用； HJ/T××－××××必要时应概述重要构筑物等特殊工程的施工方法。d）行政、福利设施e）建筑三材用量：木材、钢材、水泥f）建、构筑物一览表1.2.2.2总图运输a)平面布置：阐述总平面布置及其理由；b)竖向设计：阐述竖向布置及其理由；c)运输ⅰ)阐述废气处理设施的外部运输及内部运输方案及工具；ⅱ)阐述废气处理设施的的道路设计及场地舖砌；d)其他。1.2.3电气、自控、仪表及通讯工程设计1.2.3.1电气a)设计范围和电源资料；b)电源及电压：说明电源电压，供电来源，备用电源的运行方式，内部电压选择；c)负荷计算：说明用电设备种类，并用表格列出设备容量，计算负荷数值和自然功率因数，功率因数补偿方法，补偿设备的数量及补偿后功率因数结果；d)供电系统：说明负荷性质及其对供电电源可靠程度的要求；内部配电方式，变电所容量、位置，变压器容量和数量的选定及其安装方式(室内或室外)；变、配电建筑物的布置，结构型式和要求；备用电源、工作电源及其切换方法；照明要求；e)保护和控制方式：说明采用继电保护方式。控制的工艺过程，各种遥测仪表的传递方法、信号反映、操作电源等的简要动作原理和联锁装置，确定防雷保护措施，接地装置。附：电力负荷计算表。1.2.3.2自控、仪表及通讯a)说明仪表、自动控制点的设计原则和标准，仪表、自动控制点的测定的内容、位置及控制参数，各系统的数据采集和调节系统；b)说明通讯设计范围及设计内容，有线及无线通讯。1.2.4公用工程设计1.2.4.1给水排水a)说明工艺新鲜水及循环水的给水量、水质要求及给水地点；b)说明工艺废水的水量和水质，对卫生环境的影响，废水处理工艺和排放限值，废水排放地点和污泥的处置。1.2.4.2采暖通风a)说明室外主要气象参数，各建(构)筑物的计算温度，采暖系统的形式及其组成，管道敷设方式、采暖热媒、采暖耗热量、节能措施；b)计算总热负荷量，确定供热设备型式、供热介质及设计参数；c)说明通风系统及其设备选型，噪音控制措施。1.3环境保护1.3.1废气处理设施所在地点对附近居民点的影响和隔离带；1.3.2噪音对周围环境的影响，控制噪音污染采取的措施；1.3.3寻求废气处理产物综合利用的可能性或出路；1.3.4处理效果的监测手段。1.4绿化1.4.1说明种植植物的种类、名称、株数，作用和栽种位置；1.4.2说明建筑小品和美化建筑物的位置、标高。 HJ/T××－××××1.5安全卫生1.5.1说明主要安全问题和可能造成职业危害的因素；1.5.2安全卫生管理及防护措施。1.6节能1.6.1能源消耗分析；1.6.2降低能耗的措施并说明节能效益。1.7消防1.7.1防火等级及消防设计依据和规范；1.7.2消防设施的设置。1.8人员编制及经营管理1.8.1管理机构、定员及人员编制的建议；1.8.2年总成本费用并计算单位废气处理成本；1.8.3单位废气处理的投资。2工程概算书内容及要求参见《市政公用工程设计文件编制深度规定》（中国建设部2004年版）中的《投资估算经济评价和概预算文件》。3主要材料及设备表3.1设备明细表：列出设备名称、型号、性能、规格、功率、数量、重量。3.2综合材料表：列出全部工程需要的三材、型材、管材的名称、规格、型号、数量、重量。4设计图纸4.1总平面图比例:1:200---1:500,表示出座标轴线、风玫瑰(指北针)、四至尺寸；绘出现有和设计的建(构)筑物、露天设备、围墻、道路的相关位置，列出建筑物和辅助构筑物一览表经济指标表、工程量表和主要技术。4.2带控制点工艺流程图(工艺流程图)表示岀生产流程中各处理设备间的物料流向和衔接，阀门及各控制点的位置和内容。用细实线绘出处理设备的功能形象，用粗实线表示物料的流向和衔接。4.3工艺设备布置图比例:1:50---1:200,表示出工艺设备安装位置及标高，设备的物料进出口方位及标高(均为相对标高)，多层厂房需分层绘制，列出设备明细表。4.4电气系统图绘制用电设备及电气元件的联接系统。4.5电气系统平面布置图4.6自动控制仪表系统图绘制仪表系统控制流程图；采用微机时，绘制微机系统框图。4.7主要建筑物建筑图比例:1:50---1:200,表示出结构型式、基础构造、建筑材料、室内外主要装修门窗等建筑轮廓尺寸及标高，并附技术经济指标。4.8主要非标设备总装图比例:1:50---1:100,图上注明主要部件名称、规格、物料进出口位置、规格及传动功率。 HJ/T××－××××废气处理工程施工图设计文件编制深度1设计说明书1.1设计依据1.1.1摘要说明初步设计批准的机关、文号、日期及主要审批内容。1.1.2施工图设计资料依据。1.2设计变更部分如需要变更初步设计应经原审批机关批准，并对照初步设计阐明变更部分的内容、原因、依据等。1.3施工安装注意事项及质量验收要求，有必要时另编主要工程施工方法设计。1.4运行管理注意事项。2修正概算或工程预算修正概算与初步设计的设计概算编制要求相同，内容及要求参见《市政公用工程设计文件编制深度规定》（中国建设部2004年版）中的《投资估算经济评价和概预算文件》。3主要材料及设备表3.1设备一览表3.2综合材料管道一览表3.3仪表自控专业主要设备材料表4设计图纸4.1总平面图一般比例:1:200---1:500,绘出现有的和设计的建(构)筑物、露天设备、围墻、道路的相关位置，标注建(构)筑物两个对角的座标、露天设备的位置座标、道路的中心线座标；列出建筑物和辅助构筑物一览表和工程量表；表示出座标轴线、风玫瑰(指北针)及四至尺寸。4.2带控制点工艺流程图表示岀生产流程中各处理设备间的物料流向，与输送设备、管道和管件之间的联接关系，仪表控制点位置和控制参数等。用细实线(b=0.3mm)绘制设备外部特征形状、必要的内部功能结构、全部物料进出口、阀门和管件、仪表控制点和控制参数；用粗实线(b=0.9mm)绘制主物料管道及流向；中实线(b=0.6mm)绘制辅助管道。阀门和管件可采用标淮(规定)符号绘制，并用图例说明，控制点按安装位置绘出。流程图中有数个相同系统时，可只绘出一个；一个系统中有数个并联的相同设备(包括备用设备)时，需要全部绘出。图中不编设备明细表，设备名称、规格和位号直接标注在设备图形的上方或下方；需要标注管道的规格、材质(碳钢管、铸铁管、镀锌管不注)、坡向和坡度，末端用箭头标示物料流向，若受体在另一张图，则須注明图号及位号；辅助物料用规定代号在管线中间标注。流量、压力、温度等控制点及控制参数需于管线附近标注。4.3设备布置图一般比例:1:50---1:200,表述设备在厂房或处理场地内的工艺布置位置，表示出设备与设备，设备与建(构)筑物间的相互位置与标高。设备布置图需绘制平面图和立面图，若为多层厂房或建(构) HJ/T××－××××筑物，则需分层绘出平面图。立面图表示工艺的高程布置，当一个立面图未能清楚表达布置关系时，需绘多个剖面图。平面布置图用粗实线按比例绘制本专业设备的水平投影，立面图则绘立面投影；与本专业有关联的外专业设备如电气开关柜等、与设备布置有关连的建(构)筑物用细实线按平、立面投影关系和比例绘制，与设备布置无关的建筑部份可不表示。设备布置图要标注全部设备及操作台的安装位置与标高，全部设备物料进出口的位置与标高。要编制设备明细表，开列设备序号、名称、型号、规格、性能、数量、重量等内容，设备编号与名称需与流程图相一致。建筑物标注柱网纵横轴线的编号及间距，纵轴线由下而上以A、B、C、……标注，横轴线从左至右以1、2、3、……标注，轴线代号写在轴线端点φ8mm的圆圈内，首层及各层搂面标注标高，首层平面须标注相对标高及绝对标高。4.4设备安装图一般比例:1:50---1:100,表述单台设备和附属部、零件与建筑物之间的安装关系，或几台相关设备与建筑物之间的安装关系。用粗实线按比例绘制设备和附属部、零件安装关系的水平投影和立面投影，用细实线绘制相关的建筑部份。设备数量较少的简单工程可不单独绘制设备安装图，其安装关系可与设备布置图合并绘制。设备安装图标注设备与建筑物相关位置尺寸，设备和附属零部件间的安装关系尺寸，物料进出口的位置与标高，附属零部件的编号；建筑物标注柱网编号、间距及标高。设备安装图不编设备明细表，设备名称在设备上方直接标注，但要编制安装零部件明细表，开列编号、名称、规格、材料、数量、重量等内容。4.5管道布置图一般比例:1:50---1:100,表达设备与管道、管道与管件、管道与建(构)筑物之间的布置关系；标注管道位置尺寸以及管道规格、材料、管内介质及流向、安装要求、控制点位置及种类。室外总体配管，只绘制平面图；车间内部系统配管，绘制平、立面图，必要时绘制轴测图；较复杂系统需按物料种类分物料配管。管道平面布置图用0.3mm细实线按比例绘出建、构筑物柱梁、门窗、楼板、楼梯、管沟等，根据设备布置图按比例绘出设备、操作台、安装孔、吊车梁等，并按外形尺寸绘出电缆桥架、电缆沟、仪表管线等，根据工艺流程图(PID)对每台设备作逐根管道绘制。公称通径DN≤150mm的管道及管件，用单根粗实线(b=0.9mm)绘制，阀门及管件用细实线按规定符号绘制；DN≥150mm的管道及管件，用双根中实线(b=0.6mm)绘制。多层建筑物、构筑物，管道平面图须分层绘制，如在一张图纸上绘制几层平面图时，应从最底层起依次排列，并于图下注明。管道立、剖面图用细实线按比例绘制装置结构、梁、柱、门、窗、操作台、设备及传动部件、减速机、仪表盘、变送器等，检测元件也要在立、剖面图上示出。管道布置图中某些管道表示不清楚时，可在图纸空位或另一张图纸上用局部放大轴测图表示而不必绘立面图，但须在其下方标注详图编号及对应的管道布置图号。当管道重叠时，可断开上面管道表示下面管道上的管件，如果没有特殊件要表达时，用引线标注法注明即可，不必繁复剖切。管道的标注由介质代号、管道编号、公称通径、管路等级四部份组成，标注于管道上方，也可引线标注，隔热管道还应增加隔热代号。管道的定位尺寸在管道平、立面布置图上标注，管道与设备中心线或建(构)筑物轴线的间距，管道与管道的间距，流量计安装位置的前、后室尺寸、温度计、压力计位置高度，阀门、弯头、三通的安装位置及标高，分支管道的具体位置等等供施工用的尺寸都必须在图中用尺寸线一一标注。管道上的检测元件在图上用φ10mm圆圈表示，圆内按PID检测元件的符号和编号书写，用细实线将检测元件位置与圆圈连接；异径管标注大头尺寸×小头尺寸；有坡度的管道在管道上方标注坡度i=0.00X及坡向→ HJ/T××－××××，并标注工作点标高和管道号，如果管道之间间隔太小，也可用细实线引至空白处集中按顺序标注。管道支架用N标注，并标注位置及编号，同一位置的管架，图上只表示一次。按设备布置图标注设备的定位尺寸，按设备制造图或设备样本标注设备管口的定位尺寸并给定管口符号，标注设备的支撑底座及人孔的位置及标记符号。建筑物标注柱网轴线的编号及间距，纵轴线由下而上以A、B、C、……标注，横轴线从左至右以1、2、3、……标注，轴线代号写在轴线端点φ8mm的圆圈内，首层及各层搂面标注标高。4.6管道支架图一般比例:1:1---1:10全部非标准管道支架都需要绘制制造图，按国家机械制图规范绘制；采用标准管架时，注明管架编号、编制单位和图号。4.7非标准设备制造图一般比例:1:5---1:10,全部非标准设备均需绘制制造图，制造图由下述图纸组成：4.7.1总装图：表明机械整体构造、部件组装位置、技术要求、设备性能、使用需知及其注意事项，图上编制部件明细表。4.7.2部件图：表明部件组装样式及精度，必要的技术措施（如防潮、防腐及润滑措施等），图上编制零件明细表。4.7.3零件图：凡需在机床上加工的零件，均需单独绘制零件图。标注工件加工详细尺寸、精度等级、技术指标和措施。结构简单的铆焊件，组装图表示清楚，可不单独绘制零件图。4.8土建设计图4.8.1建筑图整体图比例一般采用1:50---1:100,分别绘制平面、立面、剖面及各部构造详图，节点大样图；标注轴线间各部分尺寸、总尺寸及标高，设备或基座等位置、尺寸与标高，预留孔位置、尺寸与标高；表明室外用料做法，室内装修做法及有特殊要求的做法；标注引用的详图、标准图并附门窗表及必要的说明。4.8.2结构图整体图比例一般采用1:50---1:100,绘出整体结构及构件详图，示出配筋情况，各部分尺寸及总尺寸与标高，设备或基座等位置、尺寸与标高，留孔、预埋件等位置、尺寸与标高，墙、柱、梁等位置及尺寸，屋面结构布置及详图。标注引用的详图、标准图。汇总工程量表，主要材料表、钢筋表（根据需要）及必要的说明。4.8.3辅助建筑图包括综合楼、维修车间、车库、仓库等，设计深度参照上述图纸要求。4.8.4采暖、通风、照明、室内给水安装图表示出各种设备、管道、线路布置与建筑物的相关位置和尺寸，绘制有关安装详图、大样图、管线透视图，并附设备一览表、管件一览表和必要的设计安装表说明。4.9电气设计图4.9.1高、低压变配电系统图和一、二次回路接线原理图：包括变电、配电、用电起动和保护等设备型号、规格和编号；附设备材料表，说明工作原理，主要技术数据和要求。4.9.2各构筑物平面、剖面图：包括变电所、配电间、操作控制间电气设备位置，供电控制线路敷设，接地装置，设备材料明细表和施工说明及注意事项。4.9.3各种保护和控制原理图、接线图：包括系统布置原理图，引出或引入的接线端子板编号、符号和设备一览表以及动作原理说明。4.9.4电气设备安装图，包括材料明细表，制作或安装说明。4.9.5室外线路照明平面图，包括各构筑物的布置，架空和电缆配电线路、控制线路及照明布置。4.9.6非标准配件加工详图。 HJ/T××－××××4.10自动控制设计图4.10.1工艺流程的检测控制点与自控原理图。4.10.2仪表及自控设备的接线图和安装图。4.10.3仪表及自控设备的供电、供气系统图和管线图。4.10.4控制柜、仪表屏、操作台及有关自控辅助设备的结构布置图。4.10.5控制柜、仪表屏、操作台及有关自控辅助设备的安装图。4.10.6仪表间、控制室的平面布置图，仪表自控部分的主要设备材料表。 HJ/T××－××××噪声防治工程可行性研究报告文件编制深度前言项目概况；噪声源描述；噪声敏感点、区域描述；治理目标；可行性研究初步结论。工程及社会意义。可研项目组织1概论1.1项目建议书1.2可行性研究报告委托书1.3需要执行的国家政策、法规及技术标准1.4项目可行性研究前期资料汇编1.4.1立项前期相关行政、决策资料汇编：政府及相关部门批复文件；业主方委托文件附加；1.4.2立项前期相关技术资料汇编：土地、水文、地质、气候等区域环境资料；建筑、设备等非选择性技术条件资料；1.4.3前期噪声源、敏感点噪声相关调研、测试资料：现场测试、敏感区域人群主观评价、人文环境调查等。2工程方案论证2.1投资必要性：政策法规；趋待解决的问题；社会意义；2.2技术可行性：国内外行业技术发展状况；拟采用的技术措施描述、评价；2.3财务可行性：投资估算；投资回报测算；2.4组织可行性：项目组织策划；人力资源分析；项目实施计划；投资及工程进度计划2.5风险因素及对策：风险评估；意外灾害应急处理措施3工程方案内容3.1建筑工程方案：选址；建筑规模；结构方案；其他相关专业技术方案3.2噪声治理方案：声源治理；传播路径治理；敏感点或敏感区域治理方案3.3方案对比：列出可选的不同工程方案，方案技术经济指标对比、分析。4环境保护4.1环境影响初步评价4.2对项目整体实施工程可能造成的水、气、渣等环境污染因素进行分析；4.3环境保护工程措施、管理措施评价5节能5.1项目实施全寿命能源消耗分析5.2单位产品、产值耗能指标5.3节能专项技术方案；新技术介绍；节能方案对比、分析、评价6消防6.1消防专项设计方案6.2消防平面布置6.3消防应急预案：消防设施；消防组织 HJ/T××－××××7劳动安全及卫生防护7.1项目实施及项目运行劳动安全防护方案、计划、措施7.2项目建设安全组织体系；安全设施7.3项目运行安全组织体系：安全操作指引；防护设备；安全教育；安全管理8管理机构、劳动定员及建设进度设想8.1项目建设组织机构策划：管理组织机构；劳动力消耗；劳动力配置计划8.2项目运行组织结构：管理组织机构；劳动定员；岗位设置8.3项目进度计划；总工期；关键项目；分段工期9投资估算及资金筹措10财务效益和工程效益分析11结论、存在问题和建议 HJ/T××－××××噪声防治工程初步设计文件编制深度1设计总说明1.1工程设计的主要依据1.1.1应遵循的主要的国家现行规范、规程、规定和技术标准。1.1.2政府有关主管部门批准的批文和技术要求、可行性研究报告、立项文件、方案文件。1.1.3建设单位设计任务书及提供的相关技术资料。1.1.4工程所在地区的气象、地理条件、建设场地的工程地质条件。1.2工程概况和设计范围1.2.1项目概况：工程的设计规模及项目组成。1.2.2分期建设（应说明近期、远期的工程）的情况。1.2.3噪声防治专业承担的设计范围与分工，与相关专业交接点。1.2.4列出在初步设计文件审批时，需解决和确定的问题。1.3总指标1.3.1建筑工程指标：总用地面积、总建筑面积等指标。1.3.2噪声防治专业指标：噪声防治建筑物、构筑物工程量；降噪构件工程量。2噪声防治专业说明2.1噪声防治设计依据2.1.1声源及敏感点声学参数噪声源状况：噪声源种类数量、频谱特性；声功率级、声压级。点声源——设备噪声。应有：设备噪声功率级、指向性、设备运行时间、设备安装空间声学参数、敏感点噪声预测或测试值、背景噪声。交通噪声——线声源如：公路噪声、轨道交通噪声。应有：时间分布、等效声级、衰减特性、不同路段敏感点噪声预测或测试值、背景噪声。环境噪声对敏感点噪声影响防治：敏感点环境噪声连续监测数据，时间分布、等效声级、敏感所处位置或空间的声学参数，建筑结构形式。2.1.2设计指标根据国家相关规范、标准确定敏感点噪声目标值、降噪量；根据设计委托书或政府批文确定敏感点噪声目标值、降噪量；根据声源及敏感点实际情况，技术经济综合考虑，给出降噪量建议值；2.2噪声防治技术措施说明2.2.1方案选择噪声防治工程分两类：新建工程噪声控制和已建工程噪声治理，两类项目各有特点；应针对以上特征，根据声源、传播途径、受声点具体情况，说明降噪方案选择的依据，说明降噪方法依据的基本原理。2.2.2声源降噪设计：说明声源控制技术措施，说明控制声源噪声涉及的：噪声源设备改造、安装方式改善、操作改进等详细技术内容。声源控制原理说明、施工过程、操作步骤；采用设备、材料的技术参数（力学、声学等）；预期降噪量。 HJ/T××－××××2.2.3传播途径降噪设计传播途径降噪包括：吸声、隔声、遮挡、消声、隔振、阻尼等技术措施。吸声：声源或敏感点所处空间采取吸声降噪，应说明：材料或构件表面“倍频带”或“1/3倍频带”吸声系数（α）、降噪系数（NRC）；吸声构件安装方法、非标吸声构件制作方法；材料和构件物理性能说明；吸声降噪量。隔声：构件隔声性能说明：频带隔声量（TL）、计权隔声量（RW）；材料和构件物理性能说明；构件安装方式；隔声墙或隔声罩结构形式；非标构件制作方式；围护结构组合隔声量；隔声降噪量；非封闭式声屏障：非封闭式声屏障遮挡降噪，声屏障构件吸声和隔声性能说明，物理性能说明，垂直及水平荷载承载力；声屏障结构形式；构件安装方式；非标构件制作方式；非封闭式声屏障降噪原理说明；降噪量；消声：消声器种类、数量；单个消声器消声性能、阻力损失、气流噪声说明；消声器安装方式；非标消声器的制作方式；通风系统消声降噪综合说明，消声降噪量。隔振隔振元件种类、数量；隔振器性能参数：固有频率、隔振效率；隔振系统综合说明；施工方案说明；隔振效率；阻尼。2.2.4接受者防护根据声源和现场以及受声点实际情况说明采用的具体步骤进行接受者防护设计，如耳塞、防声棉、耳罩和防声头盔等；2.3噪声防治声学计算书（内部文件）2.3.1空间吸声降噪声学计算计算书应表达：声源声功率、扩散声场体积、内表面积、平均吸声系数、吸声量、混响时间、敏感点噪声值、吸声降噪量；计算简图；2.3.2隔声降噪声学计算计算书应表达：构件隔声量、组合隔声量、入射声强、投射声强、声扩散衰减、敏感点噪声值、隔声降噪量、计算简图2.3.3非封闭式声屏障声学计算计算书应表达：声源声功率、声源位置、声屏障高度、敏感点位置、声程差、环境声学影响修正值、敏感点噪声值、声屏障降噪量、计算简图。2.3.4消声降噪计算书应表达：噪声声功率、风量、风速、消声器消声量、阻力损失、气流再生噪声、声能量在管道分支处分配、风口扩散衰减、敏感点噪声值、消声降噪量。2.3.5隔振降噪声学计算计算书应表达：系统质量、隔振器参数、干扰频率、系统固有频率、隔振效率、振动传递比。3设计图纸3.1设计说明书3.1.1建筑说明简述建筑设计基本意图，建筑平面布局构成，建筑立面造型与周围环境的关系；建筑物耐火等级、防火防烟分区的划分。材料耐火、耐老化要求；主要的技术经济指标。3.1.2结构说明 HJ/T××－××××本工程结构设计所采用的主要标准及法规；相应的工程地质勘察报告及其主要内容；采用的设计荷载，包含工程所在地的风荷载和雪荷载、楼（屋）面使用荷载、其他特殊的荷载；建设方对设计提出的符合有关标准、法规的与结构有关的书面要求；批准的方案设计文件。建筑及构筑物结构的安全等级和设计使用年限、建筑抗震设防烈度和设防类别；地基基础设计等级，基础形式、基础理置深度；上部结构选型；伸缩缝、沉降缝和防震缝的设置；主要结构构件材料的选用；采用的标准图集；施工特殊要求；提请在设计审批时需解决或确定的主要问题。3.2总图3.2.1噪声防治建筑物、构筑物、声源、敏感点的平面位置坐标、高程坐标；3.2.2噪声影响区域：边界线位置、建筑物及构筑物的位置、名称、层数、建筑间距；3.2.3绿化、景观布置示意；3.2.4指北针、风玫瑰图；3.2.5主要技术经济指标表；3.2.6说明栏内注写：尺寸单位、比例、地形图的测绘单位、日期，坐标及高程系统名称（如为场地建筑坐标网时，应说明其与测量坐标网的换算关系），补充图例及其他必要的说明等。3.2.7噪声防治建筑物、构筑物的名称（或编号）；3.2.8设置声屏障的道路起坡点、变坡点、转折点和终点的设计标高；3.3平面图3.3.1标明承重结构的轴线、轴线编号、定位尺寸和总尺寸；3.3.2绘出主要结构和建筑构配件，如吸声构件、声屏障立柱、隔声罩结构框架的位置；3.3.3表示声源设备、敏感点或区域的位置；3.3.4表示建筑平面或空间的防火分区和防火分区分隔位置和面积，防火疏散路线；对隔声吸声构件的特殊要求。3.3.5标明指北针（画在底层平面）；3.3.6标明剖切线及编号；3.3.7列出单体建筑物、构筑物噪声防治构件的技术经济指标（也可在说明中列出）。3.3.8标明图纸名称、比例。3.4立面图应选择绘制主要立面，立面图上应标明：3.4.1两端的轴线和编号；3.4.2立面外轮廓及主要结构和构件的可见部分；3.4.3立面不同部位构件、材质、做法；位置高度；3.4.4图纸名称、比例。3.5剖面图剖面应剖在内外空间比较复杂的部位、典型节点部位；剖面图应准确、清楚的标示出剖到或看到的各相关部分内容，并应表示：3.5.1主要内、外承重构件的轴线，轴线编号；3.5.2拟剖视的声源、敏感点、隔声、吸声结构名称、高度位置；3.5.3典型节点的工艺连接构造；3.5.4图纸名称、比例。3.6结构图3.5.1平面结构布置图，注明定位尺寸、主要构件的截面尺寸；3.5.2基础平面图，标明基础定位尺寸，基础形式。3.7内部作业 HJ/T××－××××3.7.1与建筑及其他专业配合，确定结构型式及布置。3.7.2提出能为编制概算所需的结构简图及附加的文字说明。3.7.3建（构）筑物应作必要的计算工作，计算书经校审后保存。4工程概算内容及要求参见《市政公用工程设计文件编制深度规定》（中国建设部2004年版）中的《投资估算经济评价和概预算文件》。3535353535353535353535353535353535353535353535353535353535353535353535353535353535353535353535353535353535353535353535353535353535353535353535353535353535353535353535353535353535353535353535353535353535353535353535353535353535353535353535353535353535353535参件安4----------------------- ------------- 35353535353535353535353535353535353535353535353535353535353535353535353535353535353535353535353535353535353535353535353535353535353535353535353535353535353535353535353535355附图及附表设备布置图；主要设备、构件统计表； HJ/T××－××××噪声防治工程施工图设计文件编制深度1设计总说明1.1工程设计的主要依据1.1.1应遵循的主要的国家现行规范、规程、规定和技术标准。1.1.2经审核通过的初步设计文件；初步设计文件审查意见。1.1.3施工图设计合同。1.2设计变更的说明1.3工程建设规模和设计范围1.3.1项目概况项目位置；工程规模；项目性质；分期建设计划；周遍环境；噪声污染预期或现状描述。1.3.2噪声防治专业承担的设计范围与分工，与相关专业交接点。1.4设计指标1.4.1建筑工程指标：总用地面积、总建筑面积等指标。1.4.2噪声防治专业指标：噪声防治建筑物、构筑物工程量；降噪构件工程量。2噪声防治专业说明2.1噪声防治设计依据2.1.1声源及敏感点声学参数新建工程：噪声源设备选型；设备生产商—产品说明、噪声频谱特性；设备样机的实测噪声数据；设备运行工况；作业时间。已建工程：声源设备型号；设备生产商—产品说明、噪声频谱特性；现场实测噪声数据。2.1.2设计指标初步设计文件确认、批复的敏感点噪声设计值或敏感点降噪量。2.2噪声防治技术措施说明2.2.1方案说明施工图设计噪声防治方案，以初步设计噪声防治方案为基础，并根据审查批复意见进行调整，进行施工图深化。简述上述设计深化过程；施工图设计技术方案进行说明。2.2.2施工说明：详述噪声防治施工过程、施工方法。2.2.3噪声防治设备材料表2.3噪声防治声学计算书（内部文件）声学计算书格式及内容与初步设计阶段要求相同，声学计算参数做如下修正：2.3.1新建工程初步设计文件审查批复意见；（噪声源）设备选型，厂商产品说明；设备样机测试数据；施工图设计建筑物、构筑物声学特征；定型吸声、隔声、隔振构件的声学参数（说明书）或样品测试数据。2.3.2已建工程 HJ/T××－××××初步设计文件审查批复意见；现场增加测试数据；施工图设计中建筑物、构筑物改造后声学特征；定型吸声、隔声、隔振构件的声学参数（说明书）或样品测试数据。3设计图纸3.1设计说明书3.1.1建筑说明简述噪声防治建筑物、构筑物设计基本意图，平面布局构成，立面造型与周围环境的关系；耐火等级、防火防烟分区的划分。材料耐火、耐老化要求；噪声防治建筑物、构筑物、噪声防治构件工程量统计；选用设备、材料性能指标和测试（试验）报告。3.1.2结构说明结构设计所采用的主要标准及法规；相应的工程地质勘察报告及其主要内容；采用的设计荷载，包含工程所在地的风荷载和雪荷载、楼（屋）面使用荷载、其他特殊的荷载；批准的初步设计文件。建筑及构筑物结构的安全等级和设计使用年限、建筑抗震设防烈度和设防类别；地基基础设计等级，基础形式、基础理置深度；上部结构选型；伸缩缝、沉降缝和防震缝的设置；主要结构构件材料的选用；采用的标准图集；施工特殊要求。3.1.3主要的技术经济指标3.2总图3.2.1噪声防治建筑物、构筑物、声源、敏感点的平面位置坐标、高程坐标；3.2.2噪声影响区域：边界线位置、建筑物及构筑物的位置、名称、层数、建筑间距；3.2.3绿化、景观布置示意；3.2.4指北针、风玫瑰图；3.2.5说明栏内注写：尺寸单位、比例、地形图的测绘单位、日期，坐标及高程系统名称（如为场地建筑坐标网时，应说明其与测量坐标网的换算关系），补充图例及其他必要的说明等。3.2.6噪声防治建筑物、构筑物的名称（或编号）；3.2.7设置声屏障的道路起坡点、变坡点、转折点和终点的设计标高。3.3平面图3.3.1标明承重结构的轴线、轴线编号、定位尺寸和总尺寸；3.3.2绘出主要结构和构配件，如吸声构件、声屏障立柱、隔声罩结构框架的位置；3.3.3表示声源设备、敏感点或区域的位置；3.3.4表示建筑平面或空间的防火分区和防火分区分隔位置和面积，防火疏散路线；对隔声吸声构件的特殊要求。3.3.5标明指北针（画在底层平面）；3.3.6标明剖切线及编号；3.3.7标明图纸名称、比例。3.4立面图应选择绘制主要立面，立面图上应标明：3.4.1两端的轴线和编号；3.4.2立面外轮廓及主要结构和构件的可见部分；3.4.3立面不同部位构件、材质、做法；位置高度；3.4.4图纸名称、比例。3.5剖面图剖面应剖在内外空间比较复杂的部位、典型节点部位；剖面图应准确、清楚的标示出剖到或看到的各相关部分内容，并应表示：3.5.1主要内、外承重构件的轴线，轴线编号； HJ/T××－××××3.5.1拟剖视的声源、敏感点、隔声、吸声结构名称、高度位置；3.5.2典型节点的工艺连接构造；3.5.3图纸名称、比例。3.2结构图3.6.1基础图基础定位尺寸，基础形式，基础材料。3.6.2结构布置图注明定位尺寸、主要构件的截面尺寸、构件空间连接构造及定位尺寸。3.6.3结构构件连接节点3.6.4结构构件加工图3.7典型降噪工程图纸3.7.1吸声降噪工程3.7.1.1吸声构件安装图吸声面构件的安装方式及其预建筑物的安装关系。3.7.1.2吸声构件制造图吸声构件的制造材料、结构形式及尺寸，按国家机械制图规范进行绘制。3.7.2隔声罩工程3.7.2.1隔声系统图表示隔声系统的布置，结构材料与构筑方法。3.7.2.2模块式装配图3.7.2.3使用、维护说明书3.7.3通风消声工程3.7.3.1消声器安装图消声器安装方式及其与设备和建筑物的安装关系。3.7.3.2非标准消声器制造图消声器制造材料、结构形式及尺寸，按国家国家机械制图规范进行绘制。3.7.4声屏障工程3.7.4.1声场分布图，等声图；3.7.4.2声屏障立面图，声屏障断面图；3.7.4.3声屏障节点图3.7.5隔振工程：3.7.5.1隔振器和隔振元件安装图隔振器和隔振元件的布置及主机的安装关系3.7.5.2阻尼措施设计图阻尼材料、结构形式及安装关系3.8计算书必要时应有下述相关专业计算书。3.8.1保温、节能计算书3.8.2通风计算书3.8.3结构计算书3.8.4电气系统设计计算书上述计算书要求参照《建筑工程设计文件编制深度规定》4工程概算内容及要求参见《市政公用工程设计文件编制深度规定》（中国建设部2004年版）中的《投资估算经济评价和概预算文件》。 HJ/T××－××××5附图及附表设备布置图；主要设备、构件统计表； HJ/T××－××××固体废物焚烧处理工程可行性研究报告文件编制深度1总论项目概述简要说明本可研报告的项目名称；承办单位或建设单位；项目拟建规模、拟建地点；项目投资、建设、运行模式。项目建设的必要性项目背景简述项目的提出过程、工作过程及内容、参加本报告编制的单位分工。编制依据列举所依据的重要文件名称、文号、日期；相关的政策、标准和规范。编制范围及编制原则主要技术经济指标序号主要指标单位数量备注1项目规模吨/日吨/年2项目总投资万元3建设投资万元4建设期利息万元5铺底流动资金万元6占地面积×104m27建筑面积m28绿化率％9发电装机容量MW10年发电量×104kw.h11年销售电量×104kw.h12全厂定员人13吨垃圾政府补贴元/吨14年均营业收入万元15年均售电收入万元16年均政府补贴收入万元17年废品销售收入万元18年均总成本费用万元19吨垃圾总成本费用元/吨20吨垃圾造价万元/吨21内部收益率％22投资回收期年23运行年限年含建设期2工程方案论证2.1处理方式与建设规模2.1.1项目服务区固体废物的产生量及预测；2.1.2城市专项规划中固体废物的处理、处置规划； HJ/T××－××××2.1.1本项目处理的固体废物种类和特性；2.1.2固体废物处理技术概述；2.1.3说明本项目选择焚烧方式处理的理由；2.1.4建设项目规模的确定。2.1厂址2.2.1厂址选择原则2.2.2备选厂址概况2.2.3从厂址所在地的自然地理条件；交通运输；水电供应；土地的取得及当地民众的反应等方面进行说明。2.2.4厂址比选经比选后推荐拟建项目厂址并说明推荐的理由。3工程技术方案3.1焚烧炉炉型比较及选择。3.2固体废物、辅助燃料的接收、预处理、贮存和输送。3.3焚烧工艺过程说明。3.4余热利用说明余热利用方式（供热、发电或热电联供）、发电装机容量、台数，系统组成。3.5烟气净化3.5.1大气污染物排放量、排放排放浓度估算及排放指标；3.5.2烟气净化方式比较；3.5.3推荐的烟气净化方式（说明理由）。3.6主厂房设备布置及相关说明。3.7总图运输3.7.1厂址概述说明厂址所在地地理条件、地形地貌、水文地质、外部条件（供水、供电、向外供热、并网、排污、防洪、运输等条件）。3.7.2厂区总平面布置说明分区布置情况、厂前区布置、厂内交通、辅助设施、绿化等情况；总占地面积、建筑面积、绿化覆盖率及扩建设想等。3.8公用工程3.8.1给水排水；3.8.2污水处理；3.8.3化学水处理；3.8.4暖通空调；3.8.5压缩空气；3.8.6辅助燃料供应；3.8.7灰渣处理、处置；3.8.8建筑结构。3.9自动控制3.9.1自动控制水平，自动控制系统的构成和主要功能；3.9.2仪表的设置及作用；3.9.3中央控制室功能描述。3.10电气3.10.1电气主接线及高压配电装置；3.10.2厂用电负荷及供配电系统； HJ/T××－××××2.1.1厂用配电设备选择和布置。2.1.2直流系统；2.1.3防雷接地、照明、通信。3环境保护3.1执行的环境保护标准；3.2厂址所在环境现状；3.3本项目产生的废气、废水、灰渣、恶臭等污染物排放情况及噪声估算；3.4项目采取的污染物防治措施及环保投资估算；3.5项目施工期间的环境保护；3.6环境影响初步分析。4节能结合工程实际情况、叙述能耗情况及主要节能措施，包括燃料和热能的合理利用、节电、节水和建筑节能等，并说明节能效益。5消防按照有关消防规范的要求分别对总平面、建（构）筑物的消防、对消防灭火系统、火灾报警系统、消防给水、消防电源等予以说明。6劳动安全卫生按照劳动安全卫生规范的要求，简述生产过程中可能产生的职业危险、危害因素极对这些危险、危害因素采取的防范措施。7项目实施7.1承办企业情况简要介绍承办企业实施和运行、管理本项目的能力。7.2劳动组织及定员说明本项目建成后的组织机构及各岗位人员配置数量。7.3项目实施进度此进度系指自项目可行性研究报告被批准之日起至投产止的工程建设进度，包括实施准备、勘察设计、设备采购、土建施工、设备安装、调试、试生产等工作的可能进度。8投资估算及资金筹措8.1投资估算8.2资金筹措9经济评价及社会效果分析9.1经济评价9.2社会效果分析10结论和存在问题10.1结论及建议在技术、经济、效益、环境等方面论证的基础上提出本项目的总体评价和建议。10.2存在问题说明有待进一步研究解决的主要问题。附图1项目区域位置图2总平面布置简图3工艺流程图、（燃烧系统简图、热力系统简图、污水处理简图）4质量平衡图、热量平衡图、水平衡图5主厂房平面、立面设备布置图 HJ/T××－××××1电气主接线图2全厂DCS控制系统图附件1上级主管部门对《项目建议书》的审查意见和批复文件的复印件。2当地国土、规划等管理部门对本项目厂址用地认可文件的复印件。3有关外部配套条件、如供水、供电、并网、供气、向外供热等意向性协议、以及其它与本项目有关文件的复印件。4《环境影响评价报告》审查意见和批复文件的复印件。 HJ/T××－××××固体废物焚烧处理工程初步设计文件编制深度1初步设计说明书1.1总论1.1.1设计依据1.1.1.1环境影响评估报告、可行性研究报告及评估意见、有关主管部门的批文（注明文件文号、日期、名称、批准机关）、协议书、委托书、设计合同；相关会议纪要及业主意见。1.1.1.2设计基础资料。1.2设计原则1.1.2.1设计中具体执行国家有关方针、政策、法律、法规的要点和措施。1.1.2.2相关的国家标准和设计规范。1.3设计范围说明本设计包括的范围与内容。如有几个设计单位共同承担设计时，则根据总体设计安排、说明主体设计单位职责及各设计单位之间的分工与衔接。1.4建设规模经可行性研究报告论证并经审批后确定的建设规模及分期建设情况；项目投产后达到设计能力的计划安排；主设备检修期间的调度及应急措施。1.5厂址概述1.1.5.1厂址地理位置、地形、地貌、水文、地质、地震、气象及其它自然环境等概况。1.1.5.2建厂条件建设现场的场地条件、交通、水电供应、并网及向外供热等条件；污水排放、灰渣处置等条件。1.1.5.3全厂占地面积、其中生产区、灰渣和污水处理场地、生活及办公区占地面积等。1.1.6主要技术经济指标1.1.6.1公用动力需用量全厂用水量及来源、用电量及来源、压缩空气耗量。1.1.6.2辅助原材料消耗量燃油、机油、活性炭、CaO或Ca(OH)2等的年耗量、规格及质量。1.1.6.3劳动定员明细表1.1.6.4投资概算表1.1.6.5综合技术经济指标表序号项目单位指标1年垃圾处理量t/a2发电装机容量MW3年运行时间h4总发电量kw.h/a5上网电量kw.h/a6厂用电率％7厂区占地面积m28建（构）筑物占地面积m29建筑面积m210绿化率％ HJ/T××－××××11全厂定员人12工程总投资万元13单位造价万元/吨垃圾1.1总图运输1.2.1设计依据本工程采用的相关法规和标准：业主提供的厂址地形图及征地红线图。1.2.2总平面布置原则及布置的简要说明：包括分区布置情况、厂前区布置及扩建设想、仓库设施、消防安全保卫设施、土石方量的计算及填挖方量的平衡、厂内交通组织等。1.2.3厂区竖向布置、包括厂区排水及厂外防洪方案等。1.2.4交通运输1.2.5绿化设计1.2.6主要设计指标征地面积、建设用地面积、建（构）筑物占地面积、建筑面积、道路面积、绿化面积、建筑密度、容积率、绿化率。1.3工艺1.3.1设计依据及设计范围1.3.1.1设计依据本设计采用的相关法规和标准：设计基础资料、如：a)固体废物的主要组成理化成份与低位热值。b)辅助燃料（煤、油或天然气）的理化成份与低位热值。c)固体废物理化成份（容重、灰份、水份等）设计点与低位热值设计点。1.3.1.2设计范围说明本专业设计的内容和分工。1.3.2焚烧厂工艺流程1.3.2.1全厂生产工艺流程、生产操作综合说明。1.3.2.2质量平衡。1.3.2.3热量平衡。1.3.3炉排热量释放图（燃烧图）及焚烧炉/余热锅炉选型1.3.3.1炉排热量释放图及焚烧炉炉型比选。1.3.3.2焚烧炉/余热锅炉炉型、容量及台数、主要设计规范的确定。1.3.4燃料（固体废物、煤、油或天然气）的接收、预处理、贮存和输送分别叙述各类燃料的接收方式。贮存前的计量和炉前计量；预处理过程（包括分选、除铁、破碎等）；贮存方式和贮存量、贮存过程中渗滤液产生量及排除方式；输送过程及输送设备的选型等。1.3.4.1固体废物的接收、预处理、贮存和输送。1.3.4.2煤的接收、预处理、贮存和输送。1.3.4.3油或天然气的接收、贮存和输送。1.3.5固体废物的焚烧及余热回收1.3.5.1进料系统；叙述固体废物、煤送入焚烧炉的过程及设备。1.3.5.2固体废物的焚烧及余热回收；简要叙述固体废物在焚烧炉内的焚烧及高温烟气余热回收过程。1.3.5.3送风系统；1.3.5.4灰渣排除系统； HJ/T××－××××1.3.5.2点火及辅助燃烧系统；1.3.5.6受热面清灰系统；1.3.5.7渗滤液的焚烧；1.3.5.8炉内脱氮。1.3.6烟气净化系统1.3.6.1烟气净化工艺选择；列表说明每台焚烧炉产生的烟气量及污染物排放量、净化后各类污染物的排放指标，采用何种净化工艺（干式、半干式、湿式）。1.3.6.2烟气净化工艺；分别说明酸性气体的净化、颗粒污染物的净化、脱氮方式。1.3.6.3吸收剂（CaO或Ca(OH)2、活性炭）接收、贮存及输送；1.3.6.4飞灰及反应产物的主要成分、输送及贮存；1.3.6.5引风机及烟囱。说明引风机的容量、台数和规格；烟囱的形式、高度和出口直径。1.3.7余热利用系统1.3.7.1余热利用方式；说明采用何种利用方式（供热、发电或热电联供）及理由。1.3.7.2主机选型；说明汽轮发电机组、减温减压器、旁路冷凝器的型式、规格、容量及台数。1.3.7.3热力系统概述；a)主蒸汽系统（包括减温减压和旁路冷凝系统）；b)主给水及除氧系统；c)凝结水系统；d)回热抽汽系统；e)抽真空系统；f)循环水系统；g)疏水系统；h)锅炉排污系统；i)取样冷却系统。1.3.8辅助系统1.3.8.1化学水处理系统；1.3.8.2炉内加药系统；1.3.8.3机械设备冷却水系统；1.3.8.4压缩空气系统。1.3.9主厂房设备布置说明1.3.10主要管道材料规格、材质、壁厚、输送介质名称及流速；1.3.11设备及管道防腐、保温及油漆说明；1.3.12维修用起重设备台数、规格及用途。1.4自动控制1.4.1设计依据及设计说明及设计范围；1.4.1.1设计依据；本设计采用的相关法规和标准。1.4.1.2设计范围；说明本专业设计内容和分工。1.4.2自动控制水平和控制室（楼）布置 HJ/T××－××××1.4.2.1自动控制水平；1.4.2.2控制室布置；1.4.2.3控制系统的总体结构；1.4.2.4控制系统的可靠性措施。1.4.3自动控制功能1.4.3.1主监视系统；1.4.3.2模拟量控制系统（MCS）；1.4.3.3顺序控制系统（SCS）；1.4.3.4机组保护及热工信号报警系统；1.4.4自动控制设备选型1.4.4.1仪表和控制设备选型；1.4.4.1微机分散控制系统（DCS）；1.4.4.2汽轮机电液控制系统（DEH）；1.4.4.3控制盘柜；1.4.4.4执行机构。1.4.5辅助系统的自动化系统及设备选型。1.4.5.1垃圾节吊机控制系统；1.4.5.2化学水处理控制系统；1.4.5.3循环水、燃油泵房控制系统；1.4.5.4空气压缩机控制系统。1.4.6电源和气源1.4.6.1电源；1.4.6.2气源。1.4.7热工自动化实验室1.5电气1.5.1设计依据及设计范围1.5.1.1设计依据；本设计采用的相关法规和标准，供电回路，并网协议等基础设计资料。1.5.1.2设计范围；说明本专业设计的内容和分工。1.5.2电气主接线及高压配电装置1.5.2.1电气主接线；1.5.2.2高压配电装置选型。1.5.3厂用电系统1.5.3.1厂用电负荷；1.5.3.2厂用电接线；1.5.3.3厂用电配电设备选择和布置；1.5.3.4低压厂用配电。1.5.4继电保护及自动装置1.5.5直流系统1.5.6防雷及接地保护1.5.7照明1.5.8电信1.5.9主要电气设备布置及电缆敷设方式1.6给水排水 HJ/T××－××××1.6.1设计依据及设计范围1.6.1.1本工程采用的相关法规和标准，设计基础资料（如水文、水文地质、水源水质、当地污水排放标准及其他规定）；1.6.1.2设计范围；说明本专业设计内容和分工。1.6.2给水1.6.2.1给水水源；1.6.2.2全厂用水量和水质、水压要求。1.6.3供水系统1.6.3.1生活及生产供水系统；1.6.3.2循环水供水系统；1.6.3.3管道材料和敷设方式。1.6.4排水1.6.4.1全厂生产、生活污水性质，需要处理的污水水质、水量；1.6.4.2生活污水排放系统；1.6.4.3生产污水排放系统；1.6.4.4雨水排放系统及排洪设计；1.6.4.5排水管道材料选用和敷设方式。1.6.5污水处理站1.6.5.1进水水量、水质及设计规模；1.6.5.2处理后的水质要求；1.6.5.3污水处理工艺流程选择；1.6.5.4处理效果分析；1.6.5.5污水处理设备及构筑物组成。1.7建筑结构1.7.1设计依据及设计范围1.7.1.1设计依据本工程采用的相关法规和标准：设计基础资料（如风荷载、雪荷载、地下水位、雨量、日照参数、湿度、最大冻结深度、地耐力、地震烈度等数据、工程地质勘测报告对地基基础处理意见）。1.7.1.2设计范围说明本专业设计的内容和分工。1.7.2主要生产车间的建筑设计1.7.2.1建筑标准（建筑物特征、耐火等级和建筑装修标准）；1.7.2.2车间平面和空间布置的说明；1.7.2.3主要建筑的做法、立面处理和特征；1.7.2.4建筑材料选用要求；1.7.2.5建筑设计采取的防火措施。1.7.3主要建（构）筑物的结构设计1.7.3.1结构型式的确定、柱网布置（说明理由）；1.7.3.2地基处理方案及防腐蚀措施，采用天然地基或人工地基的根据；1.7.3.3重要构筑物的结构造型；1.7.3.4抗震设防采用的标准。1.8采暖通风与空调1.8.1设计依据及设计范围 HJ/T××－××××1.8.1.1设计依据；本工程采用的相关法规和标准、设计基础资料等。1.8.1.2设计范围；说明本专业设计的内容和分工。1.8.2负荷计算列表分别说明各建筑物内的冷热负荷、通风换气气次数等。1.8.3采暖设计1.8.4通风设计1.8.5空调设计1.8.6除臭设计1.9消防1.9.1设计依据列举相关设计、防火规范。1.9.2工程概述1.9.3总平面消防设计1.9.4建筑结构消防设计1.9.5消防灭火系统1.9.5.1消防用水量；列表说明各建筑物室内外消防用水量，一次灭火合计水量。1.9.5.2消防水源和贮水量；1.9.5.3消防给水设备的型号、规格、容量和台数；1.9.5.4室外消火栓给水系统；1.9.5.5室内消火栓给水系统；1.9.5.6自动喷水灭火系统；1.9.5.7固定消防炮灭火系统；1.9.5.8灭火器的配置；1.9.5.9消防用管道材料。1.9.6消防电源1.9.6.1灭火联动控制系统；1.9.6.2灭火自动报警系统；1.9.6.3消防设备联动控制。1.10环境保护1.10.1设计依据环境影响评估报告和有关部门审批意见，国家和当地排放标准；当地有关部门关于污水、灰渣处理等工程的分工和协作范围。1.10.2污染物治理目标分别列出各种污染物经治理后达到的排放要求或排放标准。1.10.3污染物的组成及排放情况主要污染源和污染物的种类、名称、数量、浓度或排放强度及排放方式。1.10.4污染物治理措施环保工程设施及简要说明处理工艺流程、预期效果。1.10.5环境管理与环境监测1.10.6绿化本节若与总图运输中“2.5”重复，则可见“2.5”。1.10.7环保投资概算 HJ/T××－××××1.10.8存在问题和建议1.11节能1.11.1能源消耗分析1.11.2节能措施1.11.2.1余热利用和热力系统优化；1.11.2.2电力系统节能措施；1.11.2.3机械设备节能措施；1.11.2.4减少设备和管道热损失的措施；1.11.2.5建筑节能。1.11.3节约用水1.11.4节能效果与消耗指标1.11.5节能管理1.12劳动安全卫生1.12.1设计依据相关的法规和标准。1.12.2工程概述本工程所承担的任务及范围：工程性质，主要职业危险、危害概述。1.12.3生产过程中职业危险、危害因素分析1.12.3.1生产过程中有毒有害物质的名称、数量及危害；如固体废物及渗滤液、烟气、灰渣等的数量及危害。1.12.3.2生产过程中有害作业的部位及危害；如高温、高压、易燃、易爆部位；噪声、振动部位；恶臭部位；粉尘部位；意外伤害部位等。1.12.4设计中采取的主要防范措施如防火、防爆、防尘、防二恶英、防恶臭、防电伤、防机械损伤及坠落，防噪声、防振动等措施。1.12.5自然灾害及防范措施如防雷电、洪水及地质灾害、地震等措施。1.12.6总图设计中有关劳动安全卫生措施1.12.7劳动安全卫生机构设置及人员配备1.12.8预期效果2总概算书内容及要求参见《市政公用工程设计文件编制深度规定》（中国建设部2004年版）中的《投资估算经济评价和概预算文件》。3初步设计图纸、附件3.1总论可行性研究报告批文复印件、环境影响评估报告批文复印件、协议书及会议纪要等复印件、厂址所在地区域位置图。3.2总图运输3.2.1总平面布置比选方案图3.2.2总平面布置图（推荐方案）表示出生产区主要建（构）筑物的位置、道路系统、防护设施和绿化等布置；列出建（构）筑物一栏表及总平面主要设计指标。3.3工艺3.3.1热量平衡图、质量平衡图 HJ/T××－××××3.3.2工艺流程图包括燃烧系统图、热力系统图、烟气净化系统图、冷却水系统图、压缩空气系统图、化学水处理系统图等。3.3.3主厂房设备布置图（平面、立面）3.4自动控制3.4.1DCS控制系统图3.4.2中央控制室布置图3.5电气3.5.1高低压主接线图3.5.2配电间设备布置图3.6给水排水3.6.1全厂水平衡图3.6.2冷却塔及水池、水泵房设备布置图3.6.3污水处理流程图3.6.4污水处理站平面布置图3.7建筑结构3.7.1建（构）筑物一栏表3.7.2主要生产厂房平面图、立面图、剖面图3.7.3综合楼或办公楼平面图、立面图、剖面图3.8通风空调3.9消防3.10设备表 HJ/T××－××××固体废物焚烧处理工程施工图设计文件编制深度1设计、施工说明书1.1施工图设计的依据及施工验收技术标准、规范1.2工程内容简要说明：施工图设计对于初步设计内容所作的变动和补充，并叙述变动的根据和理由。1.3施工图设计遗留的问题1.4施工技术要求及注意事项1.5其他有关必要的说明2设计文件总目录按不同专业进行编制、将施工图设计的所有设计文件进行编号，总目录内容包括文件编号、子项名称及子项文件或图纸张数。3设备表及材料汇总表4设计图纸4.1总平面及竖向布置图给出原有的和设计的建（构）筑物、露天设备、围墙、道路及相关位置，标注建（构）筑物两个对角的座标，露天设备的位置座标，道路中心线座标、标高、风玫瑰（指北针）；竖向布置：列出建筑物、构筑物一览表，主要技术经济指标和工程量表。4.2带控制总工艺流程图（PID）表示岀生产流程中各处理设备间的物料流向，与输送设备、管道和管件之间的联接关系，仪表控制点位置和控制参数等。用细实线(b=0.3mm)绘制设备外部特征形状、必要的内部功能结构、全部物料进出口、阀门和管件、仪表控制点和控制参数；用粗实线(b=0.9mm)绘制主物料管道及流向；中实线(b=0.6mm)绘制辅助管道。阀门和管件可采用标淮(规定)符号绘制，用图例于以说明，控制点按安装位置绘出。流程图中有数个相同系统时，可只绘出一个；一个系统中有数个并联的相同设备(包括备用设备)时，需要全部绘出。图中不编设备明细表，设备名称、规格和位号直接标注在设备图形的上方或下方；需要标注管道的规格、材质(碳钢管、铸铁管、镀锌管不注)、坡向和坡度，末端用箭头标示物料流向，若受体在另一张图，则須注明图号及位号；辅助物料用规定代号在管线中间标注。流量、压力、温度等控制点及控制参数需于管线附近标注。4.3设备布置图表述设备在厂房或处理场地内的工艺布置位置，表示出设备与设备，设备与建(构)筑物间的相互位置与标高。设备布置图需绘制平面图和立面图，若为多层厂房或建(构)筑物，则需分层绘出平面图。立面图表示工艺的高程布置，当一个立面图未能清楚表达布置关系时，需绘多个剖面图。平面布置图用粗实线按比例绘制本专业设备的水平投影，立面图则绘立面投影；与本专业有关联的外专业设备如电气开关柜等、与设备布置有关连的建(构)筑物用细实线按平、立面投影关系和比例绘制，与设备布置无关的建筑部份可不表示。设备布置图要标注全部设备及操作台的安装位置与标高，全部设备物料进出口的位置与标高。要编制设备明细表，开列设备序号、名称、型号、规格、性能、数量、重量等内容，设备编号与名称需与流程图相一致。建筑物标注柱网纵横轴线的编号及间距，纵轴线由下而上以A、B、C、……标注，横轴线从左至右以1、2、3、……标注，轴线代号写在轴线端点 HJ/T××－××××φ8mm的圆圈内，首层及各层搂面标注标高，首层平面须标注相对标高及绝对标高。4.4设备安装图表述单台设备和附属部、零件与建筑物之间的安装关系，或几台相关设备与建筑物之间的安装关系。用粗实线按比例绘制设备和附属部、零件安装关系的水平投影和立面投影，用细实线绘制相关的建筑部份。设备数量较少的简单工程可不单独绘制设备安装图，其安装关系可与设备布置图合并绘制。设备安装图标注设备与建筑物相关位置尺寸，设备和附属零部件间的安装关系尺寸，物料进出口的位置与标高，附属零部件的编号；建筑物标注柱网编号、间距及标高。设备安装图不编设备明细表，设备名称在设备上方直接标注，但要编制安装零部件明细表，开列编号、名称、规格、材料、数量、重量等内容；4.5管道布置图表达设备与管道、管道与管件、管道与建(构)筑物之间的布置关系；标注管道位置尺寸以及管道规格、材料、管内介质及流向、安装要求、控制点位置及种类。室外总体配管，只绘制平面图；车间内部系统配管，绘制平、立面图，必要时绘制轴测图；较复杂系统需按物料种类分物料配管。管道平面布置图用0.3mm细实线按比例绘出建、构筑物柱梁、门窗、楼板、楼梯、管沟等，根据设备布置图按比例绘出设备、操作台、安装孔、吊车梁等，并按外形尺寸绘出电缆桥架、电缆沟、仪表管线等，根据工艺流程图(PID)对每台设备作逐根管道绘制。公称通径DN≤150mm的管道及管件，用单根粗实线(b=0.9mm)绘制，阀门及管件用细实线按规定符号绘制；DN≥150mm的管道及管件，用双根中实线(b=0.6mm)绘制。多层建筑物、构筑物，管道平面图须分层绘制，如在一张图纸上绘制几层平面图时，应从最底层起依次排列，并于图下注明。管道立、剖面图用细实线按比例绘制装置结构、梁、柱、门、窗、操作台、设备及传动部件、减速机、仪表盘、变送器等，检测元件也要在立、剖面图上示出。管道布置图中某些管道表示不清楚时，可在图纸空位或另一张图纸上用局部放大轴测图表示而不必绘立面图，但须在其下方标注详图编号及对应的管道布置图号。当管道重叠时，可断开上面管道表示下面管道上的管件，如果没有特殊件要表达时，用引线标注法注明即可，不必繁复剖切。管道的标注由介质代号、管道编号、公称通径、管路等级四部份组成，标注于管道上方，也可引线标注，隔热管道还应增加隔热代号。管道的定位尺寸在管道平、立面布置图上标注，管道与设备中心线或建(构)筑物轴线的间距，管道与管道的间距，流量计安装位置的前、后室尺寸、温度计、压力计位置高度，阀门、弯头、三通的安装位置及标高，分支管道的具体位置等等供施工用的尺寸都必须在图中用尺寸线一一标注。管道上的检测元件在图上用φ10mm圆圈表示，圆内按PID检测元件的符号和编号书写，用细实线将检测元件位置与圆圈连接；异径管标注大头尺寸×小头尺寸；有坡度的管道在管道上方标注坡度i=0.00X及坡向→，并标注工作点标高和管道号，如果管道之间间隔太小，也可用细实线引至空白处集中按顺序标注。管道支架用N标注，并标注位置及编号，同一位置的管架，图上只表示一次。按设备布置图标注设备的定位尺寸，按设备制造图或设备样本标注设备管口的定位尺寸并给定管口符号，标注设备的支撑底座及人孔的位置及标记符号。建筑物标注柱网轴线的编号及间距，纵轴线由下而上以A、B、C、……标注，横轴线从左至右以1、2、3、……标注，轴线代号写在轴线端点φ8mm的圆圈内，首层及各层搂面标注标高。4.6管道支架图 HJ/T××－××××全部非标准管道支架都需要绘制制造图，按国家机械制图规范绘制；采用标准管架时，注明管架编号、编制单位和图号。4.7非标准设备制造图全部非标准设备均需绘制制造图，制造图由下述图纸组成：4.7.1总装图：表明机械整体构造、部件组装位置、技术要求、设备性能、使用需知及其注意事项，图上编制部件明细表。4.7.2部件图：表明部件组装样式及精度，必要的技术措施（如防潮、防腐及润滑措施等），图上编制零件明细表。4.7.3零件图：凡需在机床上加工的零件，均需单独绘制零件图。标注工件加工详细尺寸、精度等级、技术指标和措施。结构简单的铆焊件，组装图表示清楚，可不单独绘制零件图。4.8土建设计图4.8.1建筑图分别绘制平面、立面、剖面及各部构造详图，节点大样图；标注轴线间各部分尺寸、总尺寸及标高，设备或基座等位置、尺寸与标高，预留孔位置、尺寸与标高；表明室外用料做法，室内装修做法及有特殊要求的做法；标注引用的详图、标准图并附门窗表及必要的说明。4.8.2结构图绘出整体结构及构件详图，示出配筋情况，各部分尺寸及总尺寸与标高，设备或基座等位置、尺寸与标高，留孔、预埋件等位置、尺寸与标高，墙、柱、梁等位置及尺寸，屋面结构布置及详图。标注引用的详图、标准图。汇总工程量表，主要材料表、钢筋表（根据需要）及必要的说明。4.8.3辅助建筑图包括综合楼、维修车间、车库、仓库等，设计深度参照上述图纸要求。4.8.4采暖、通风、照明、室内给水安装图表示出各种设备、管道、线路布置与建筑物的相关位置和尺寸，绘制有关安装详图、大样图、管线透视图，并附设备一览表、管件一览表和必要的设计安装表说明。4.9电气设计图4.9.1高、低压变配电系统图和一、二次回路接线原理图：包括变电、配电、用电起动和保护等设备型号、规格和编号；附设备材料表，说明工作原理，主要技术数据和要求。4.9.2各构筑物平面、剖面图：包括变电所、配电间、操作控制间电气设备位置，供电控制线路敷设，接地装置，设备材料明细表和施工说明及注意事项。4.9.3各种保护和控制原理图、接线图：包括系统布置原理图，引出或引入的接线端子板编号、符号和设备一览表以及动作原理说明。4.9.4电气设备安装图，包括材料明细表，制作或安装说明。4.9.5室外线路照明平面图，包括各构筑物的布置，架空和电缆配电线路、控制线路及照明布置。4.9.6非标准配件加工详图。4.10自动控制设计图4.10.1工艺流程的检测控制点与自控原理图4.10.2仪表及自控设备的接线图和安装图4.10.3仪表及自控设备的供电、供气系统图和管线图4.10.4控制柜、仪表屏、操作台及有关自控辅助设备的结构布置图4.10.5控制柜、仪表屏、操作台及有关自控辅助设备的安装图4.10.6仪表间、控制室的平面布置图， HJ/T××－××××生活垃圾卫生填埋工程可行性研究报告文件编制深度前言简单说明项目的背景，建设的必要性，简述可行性研究报告的编制过程，必要的致谢。1总论1.1概述：说明工程项目名称、建设单位、建设地点、工程性质、建设目的，社会、环境及经济意义，投资估算及成本分析结果，主要结论等。1.2编制依据1.2.1上级主管部门有关立项的主要文件和行业主管部门批准的项目建议书；1.2.2有关的方针政策性依据文件；1.2.3业主的委托书及有关的合同、协议书；1.2.4城市总体规划及环卫专项规划文件；1.2.5采用的规范和标准；1.2.6工程地质评价报告。1.3编制范围1.3.1合同（或协议书）中所规定的范围；1.3.2经双方商定的有关内容和范围。1.4编制原则1.5项目背景1.5.1城市概况，包括项目所在城市的历史特点、地理位置、行政区划、社会经济发展水平及人口规模等；1.5.2城市自然条件，包括地形、城市水系、气象、雷电、水文、工程地质、地震、水文地质等；1.5.3城市垃圾收运及处理现状与规划概况（包括城市总体规划、城市环卫专业规划）；1.5.4城市历年来有统计的垃圾量情况及现状垃圾成分。项目建设的必要性。2工程方案论证2.1垃圾处理方式论证对卫生填埋、焚烧、堆肥及综合处理等方式进行比较分析，结合本地技术经济发展水平和项目的实际需求，说明本次可研方案中垃圾的处理方式选择卫生填埋的理由。2.2垃圾处理量论证及未来产量预测根据城市实际垃圾量统计以及城市总体规划中人口发展规划，合理计算分析本项目所收集范围内的垃圾量，预测运营期内的垃圾增长量。2.3垃圾成分论证及未来成分变化预测结合当地实测数据及周边城市的垃圾成分，预测本项目需处理垃圾的成分。2.4场址比选2.4.1场址选择工作情况；2.4.2备选场址概况；包括场址位置、运距、与城市发展规划的衔接、自然条件、交通条件、水电供应条件、征地情况及周围群众是否接受等情况。2.4.3场址综合比较；2.4.4推荐场址及场址特点分析。2.5总平面布置论证。 HJ/T××－××××对2个以上的总体布局进行技术、经济、环境影响等方面的比较论证，总结推荐方案的特点。2.6填埋区分期规划方案论证对填埋区的分区建设及填埋次序进行必要的分析论证。2.7防渗系统方案论证根据规范要求和本项目的地质条件、投资水平及环保要求，选择适合本项目的防渗方案。2.8渗滤液处理工艺方案论证根据本项目的渗滤液水量、水质、投资水平、环保排放要求以及总平面布置，选择适合本项目的渗滤液处理方案。2.9封场覆盖系统方案论证根据规范要求和本项目的地质条件、投资水平及环保要求，选择适合本项目的封场覆盖方案。3工程方案内容3.1工程规模及垃圾成份3.2填埋场垃圾处理流程及说明3.3总图布置与场内运输在推荐的总平面布置基础上详细规划各功能区内设施的布置以及道路，对垃圾在填埋场内的运输路线做出规划。3.4主要生产、生活及管理区设计方案3.4.1进场区设计方案主要包括门卫、地磅及地磅房、检查站、洗车系统、变配电间、维修车间、加油站、备用发电机房、供水及消防水池、应急储存区等设施。3.4.2生活及管理区设计方案主要包括办公楼、候工楼、食堂、餐厅、洗浴间、文体活动场所、绿化休闲小品等设施。3.5填埋区设计方案包括分区建设规划、填埋容积及年限、土石方平衡、土坝、边坡稳定性计算分析、防渗系统、渗滤液管理系统、填埋气（LFG）管理系统、地表水（雨水）排水系统、地下水收集排放系统以及主要生产设备选型等。3.6渗滤液处理系统设计方案渗滤液进、出水水质；污水、污泥处理工艺流程及过程说明，以及出水排放或回用的说明；主要机械设备及化验室设备表等。3.7填埋场封顶覆盖与复植系统3.8辅助公用工程设计方案3.8.1建筑设计方案3.8.2结构设计方案3.8.3供配电及自控、监控系统设计方案3.8.4供排水及消防系统设计方案3.8.5采暖通风系统设计方案3.8.6场区道路设计方案3.8.7通讯电讯系统设计方案3.8.8环境监测系统设计方案4环境保护4.1执行的环境保护标准。4.2项目场地及周边环境现状。4.3 HJ/T××－××××项目施工及运营期产生的水土流失、扬尘、固废物、飘洒物、恶臭、填埋气体、渗滤液等污染物排放情况以及地表水、地下水、大气环境、噪声等受污染情况预测。4.4项目施工及运营期采取的污染物防治措施。5节能节能措施和效益评估。6消防火灾隐患分析及对策。7劳动安全及卫生保护7.1主要危害因素7.2劳动安全措施7.3卫生保护措施8管理机构、劳动定员及建设进度设想8.1管理机构及定员包括管理机构设置，人员编制（附定员表）及生产班次的划分。8.2建设进度8.2.1分期建设阶段的划分包括从项目建设到最终封场的各阶段划分，一般以填埋区的分区分期建设阶段来划分。8.2.2一期工程建设进度要求和计划安排（附建设进度表）。此进度指自项目立项之日起至一期工程投产运行的工程建设进度，包括前期（立项、征地、可研、环评、工程地质灾害评估等）工作、勘察设计、工程招标、土建施工及设备安装、调试、竣工验收、试运行等工作的可能进度。9投资估算及资金筹措内容及要求参见《市政公用工程设计文件编制深度规定》（中国建设部2004年版）中的《投资估算经济评价和概预算文件》。10财务效益和工程效益分析内容及要求参见《市政公用工程设计文件编制深度规定》（中国建设部2004年版）中的《投资估算经济评价和概预算文件》。11项目招投标内容根据立项批复及当地的技术经济发展水平，选择适合本项目的建设管理模式，并按照有关要求推荐项目的招投标内容及方式。12结论、存在问题和建议12.1结论在技术、经济、效益等方面论证的基础上，提出项目总评价和推荐方案的意见，新工艺、新技术、新材料的应用情况，相应的非工程性措施建议以及分期建设安排的建议。12.2存在问题说明有待进一步研究解决的主要问题。12.3建议提出有益于项目顺利开展的合理化建议。附图：1填埋场位置图2垃圾处理流程图3总平面布置图（多方案比较）4封顶覆盖系统平面图5填埋场剖面图6渗滤液处理流程图7渗滤液处理平面图 HJ/T××－××××1环境检测系统平面布置图附件１：环境影响评价报告书附件２：各类批件和附件生活垃圾卫生填埋工程初步设计文件编制深度 HJ/T××－××××1设计说明书1.1概述1.1.1项目名称和建设单位1.1.1.1项目名称；1.1.1.2建设单位；建设单位名称、法定代表人及单位职能简介。1.1.1.3项目性质。说明本项目是新建还是改造、扩建市政公用工程项目。1.1.2设计依据1.1.2.1可研报告、环境影响评价报告及选址等的批复文件（批准机关、文号、日期）；1.1.2.2有关主管部门的批文（注明文件文号、日期、名称、批准机关）；1.1.2.3初步勘测资料及工程测量资料；1.1.2.4设计委托书（或设计合同），相关会议纪要及业主的主要要求；1.1.2.5采用的规范和标准。a）设计中具体执行国家有关方针、政策、法律、法规的要点和措施；b）相关的国家准和设计规范。1.1.3设计范围说明本次设计的范围及主要内容。1.1.4设计原则1.1.5城市（或区域）概况及自然条件概述城市地域、历史沿革、建成区面积、人口、社会经济发展等情况；以及城市的地表、地貌、工程地质、地下水水位、水文地质、气象、水文等有关情况。1.1.6城市垃圾处置规划及现状1.1.6.1城市环卫规划（或总体规划中环境卫生部分）；规划分期修建计划及有关情况。1.1.6.2垃圾产量统计；历年来垃圾收运量的统计数量及增长率。1.1.6.3垃圾成分；经检测的垃圾主要成分情况1.1.6.4垃圾处置现状。城市垃圾处置方式及处置场所的概况、存在问题、可使用年限等。1.1.7场址概况说明填埋场场址的选择情况，说明现有场址的各种因素，如地理位置、地形、地质条件、卫生防护距离与城镇布局关系，占地面积等。1.2设计概要1.2.1设计规模根据现有垃圾量及增长率的统计资料和环卫规划的相关分析，并结合城市区域、人口、国民生产总值等发展状况预测未来数年内的垃圾量，并综合说明近、远期垃圾量及平均建设规模的确定。1.2.2垃圾成分根据垃圾成分实测数据或周边同等生活水平的城市已知的垃圾成分分析出现有垃圾的各种成分（以重量百分比表示）及未来成分的变化预测。1.2.3垃圾填埋工艺流程及说明 HJ/T××－××××对垃圾从入场到填埋的处理流程以及填埋过程中所产生的渗滤液、填埋气的排放方向等进行示意图及文字说明。1.2.4填埋场系统划分按照规范对填埋场的各个系统进行划分及简要说明。如计量系统、场地构建系统、防渗系统、地表水排放系统、地下水排放系统、渗滤液收集储存处理系统、填埋气收集处理系统、环境检测系统等。1.3总图布置及运输1.3.1总图布置原则1.3.2总平面布置方案比较在业主提供的带有征地红线及建设用地红线（规划退让线）的场址地形图上，对入口区（大门及指示牌等）、进场区（计量、检查、洗车、维修、加油、消防等辅助生产区）、生活管理区（办公楼、候工楼、食堂/餐厅、浴室及文体休闲设施等）、垃圾接收区（垃圾车辆对接区或倾倒区）、填埋区、渗滤液调节池、渗滤液处理区、填埋气处理区、余土临时堆放区、地表水沉淀池、垃圾应急堆放区等布置情况分不同方案进行简要说明。从土地利用、土方平衡、填埋容积、处理流程衔接、交通运输、投资水平、运营成本、环境影响等方面比较分析各自优缺点，并推荐较优的方案。1.3.3场区竖向布置，包括各区的标高及场外地表水、地下水排放口的标高等。1.3.4交通运输填埋场内垃圾运输线路及各区之间的交通组织等。1.3.5主要设计指标说明征地面积、建设用地面积、建（构）筑物占地面积、建筑面积、道路广场面积、绿化面积、建筑密度、容积率、绿化率等设计指标。1.4工艺设计1.4.1入口区、进场区工艺设计对主要的建、构筑物及主要设施设备的功能和选型进行说明，列出建、构筑物一览表、主要材料及设备表等。1.4.2填埋区设计1.4.2.1填埋分区及容积；说明填埋区分区容积、使用年限等。1.4.2.2填埋机械配置；1.4.2.3场地构建及土方平衡；a）场地构建，填埋区底部的坡度及边坡的边坡比控制要求，土方挖填区域划分、土方压实度要求等；b）垃圾挡坝，对挡坝的材料、砌筑方式以及压实度等做说明，并说明坝高、顶部宽度、边坡比及内外坡面的防护措施，如坝顶过车，则应规划出锚固沟、路肩、排水沟、行车道等工程内容；c）土方平衡，根据构建结果计算挖方、填方量，并结合填埋作业覆土所需土方进行土方平衡计算。如土方有多余则需外运或临时堆放，如缺土则需提出补充措施，并反映到运营费用中；d）余土临时堆放区，说明平面布置、高度、运输道路、边坡比、表面绿化排水等措施。1.4.2.4防渗系统设计；防渗系统的选择，按照规范要求结合当地的经济承受能力选择适当的防渗措施，如双层膜、单层膜或复合防渗系统等；HDPE膜的选择，包括膜的厚度（≥1.5mm）、幅宽、膜面（双光面、单糙面或双糙面）、性能指标等；防渗系统的设计，包括底部及边坡防渗系统的组成，各层材料的名称、功能、规格及性能指标等参数。 HJ/T××－××××1.4.2.5渗滤液收集排放系统设计；填埋区底部及边坡的渗滤液收集方式，渗滤液储存调节池容积计算及结构形式，渗滤液的回灌措施等。1.4.2.6填埋气（LFG）管理系统设计；填埋气的产生量预测、主要成分分析，填埋气收集系统，填埋气燃烧设施，必要的沼气利用（如发电、供热、供气等）。1.4.2.7地表水（雨水）排水系统设计；雨水量计算公式，截洪沟，临时性排水沟、地表水沉淀池设置等。1.4.2.8地下水收集排放系统；1.4.2.9填埋场封顶覆盖系统。封顶覆盖系统的功能、防渗层材料的选择、系统的组成及设计。1.4.3渗滤液处理区设计包括处理规模、进出水水质、尾水排放或利用、工艺选择、工艺流程及单体设计、处理区平面及高程布置、仪器仪表、工艺监控及自动化、主要生产设备及化验室设备表等。除满足上述要求外，尚需符合建设部《市政公用工程设计文件编制深度规定》（中国建设部2004年版）中排水工程的有关规定。1.4.4辅助工程设计1.4.4.1进场区设计；简要说明进场区内计量、检查、洗车、维修、加油等生产设施的使用功能及设备选型。1.4.4.2道路系统设计；简要说明场区道路设计目的，场区道路设计原则，技术标准，道路系统组成，路基工程，路面工程，道路排水及其它道路附属工程等。1.4.4.3给水、排水；a）给水工程给水水源、全场用水量和水质、水压要求、生活及生产供水系统、管道材料和敷设方式等。b）排水生产、生活污水水质、水量，污水排放系统设计，雨水排放系统及排洪设计，排水管道材料选用和敷设方式1.4.4.4绿化设计；1.4.4.5环境监控系统设计；a）基本要求；b）监测内容；c）监测设施设计。1.5建筑、结构设计1.5.1建筑设计1.5.1.1设计依据及范围；1.5.1.2简要说明厂内主要辅助建筑物及生活福利设施的建筑面积及其使用功能；1.5.1.3说明各建筑物的平面布置、层数、层高、装修标准、对室内热工、通风、消防、节能所采取的措施；1.5.1.4说明建筑物的立面造型及其周围环境的关系；1.5.1.5辅助建筑物及职工宿舍的建筑面积和标准。除满足上述要求外，尚需符合建设部《建筑工程设计文件编制深度规定》（2003年版）的有关规定。1.5.2结构设计 HJ/T××－××××1.5.2.1设计依据及范围；1.5.2.2设计主要条件；工程所在地区的风荷、雪荷、工程地质条件、地下水位、冰冻深度、地震基本烈度。对场地的特殊地质条件（如软弱地基、膨胀土、滑坡、溶洞、冻土、采空区、抗震的不利地段等）应分别予以说明。1.5.2.3各分区建（构）筑物结构设计；根据建（构）筑物使用功能、生产需要所确定的使用荷载、地基土的承载力设计值、抗震设防烈度等，阐述对结构设计的特殊要求（如抗浮、防水、防爆、防震、防蚀等）。阐述主要构筑物和大型结构设计的方案比较和确定，如结构选型，地基处理及基础形式、伸缩缝、沉降缝和抗震缝的设置、为满足特殊使用要求的结构处理、主要结构材料的选用，新技术、新结构、新材料的采用。除满足上述要求外，尚需符合建设部《建筑工程设计文件编制规定》（2003年版）。1.6采暖通风与空气调节设计1.6.1设计依据及范围1.6.2设计参数室外主要气象参数，各构（建）筑物的计算温度，主要管道和风道的管径、风道尺寸及主要设备和选择。1.6.3采暖系统各建（构）筑物热负荷；热源状况与选择及热媒参数；采暖系统的形式及补水与定压；室内外供热管道布置方式和敷设原则；采暖设备、散热器类型、管道材料及保温材料的选择。1.6.4通风系统需要通风的房间或部位；通风系统的形式和换气次数；通风系统设备和选择；降低噪音措施；通风管道材料及保温材料的选择；防火技术措施。1.6.5空气调节系统需要空调的房间及冷负荷；空调（风、水）系统、控制简述及必要的气流组织说明；空气调节系统设备的选择；降低噪音措施；空气调节管道材料及保温材料的选择；防火技术措施。1.6.6锅炉房确定锅炉设备选型（或其它热源）；供热介质及参数的确定；燃料来源与种类；锅炉用水水质软化、降低噪音及消烟除尘措施，简述锅炉房组成及附属设备间设置的布置。锅炉房消防及安全措施。1.6.7节能环保措施对于综合管理楼和宿舍楼等建筑物的设计要求参见《建筑工程设计文件编制深度规定》中采暖通风与空气调节、热能动力及建筑给排水有关章节的深度要求。1.7供电及自控系统设计1.7.1供电设计1.7.1.1设计依据及范围；1.7.1.2电源及电压；说明负荷等级、电源电压，供电来源，备用电源的运行方式，内部电压选择。1.7.1.3负荷计算；说明用电设备种类，并以表格表明设备容量，计算负荷数值和自然功率因数，补偿方法，补偿设备的数量以及补偿后功率因数结果，补偿方式。1.7.1.4供电系统设计；说明负荷性质及其对供电电源可靠程度的要求，内部配电方式，变电所容量、位置、变压器容量和数量的选定及其安装方式（室内或室外），备用电源、工作电源及其切换方法。 HJ/T××－××××1.7.1.5保护和控制；说明采用继电保护方式。控制的工艺过程，各种遥测仪表的传递方法、信号反映、操作电源类型等，确定防雷保护措施，接地装置，防曝要求。1.7.1.6厂区管缆敷设、主要设备选型、电话及火灾报警装置的设置；1.7.1.7计量；说明计量方式。1.7.2仪表、自动控制及通讯设计1.7.2.1设计的原则和标准；全厂控制功能的简单描述，仪表、自动控制测定的内容、各系统的数据采集和调度系统，包括带监控点的流程图（P&I）。1.7.2.2说明通讯设计范围及通讯设计内容，有线及无结通讯；1.7.2.3仪表系统防雷、接地和克服干扰的内容；1.8主要材料及设备表　　提出全部工程及分期建设需要的三材、管材及其它主要设备、材料的名称、规格（型号）、数量等（以表格方式列出清单）。主要包括：填埋生产作业设备、进场区辅助生产设备、渗滤液处理设备、填埋气处理设备、环境监测设备、化验室设备、交通工具等。1.9环境保护1.9.1填埋场所在地点对附近居民点的卫生环境影响；1.9.2渗滤液处理后排放水体的稀释能力，排放水排入水体后的影响；1.9.3渗滤液及污水处理后回用的可能性或出路；1.9.4渗滤液、填埋气的处理效果及监测手段；1.9.5锅炉房消烟尘措施和预期效果；1.9.6降低噪音措施。1.10劳动保护1.10.1填埋区及渗滤液储存处理区散发有害有毒气体的可能性和防范措施；1.10.2填埋区、填埋气处理区及渗滤液储存处理区等散发易燃易爆气体的可能性和防范措施；1.10.3采用减轻劳动强度，电气安全保护，防滑梯、护栏、、转动设备防护罩等防护措施；1.10.4考虑浴室、厕所、更衣室等卫生设施；1.10.5对主要防范措施提出预期效果和综合评价；1.10.6安全设施。1.11消防　1.11.1设计依据及范围1.11.2消防等级说明场内填埋区以及各建（构）筑物的消防保护等级。1.11.3消防水源消防水源，用水量和水压要求等。1.11.4填埋区消防措施防火隔离带、消防道路、消防水池、消防用沙土堆放点、消防用水装车点设施等。1.11.5建（构）筑物消防室外安全防火间距，消防道路、消防管道及消火栓的布置，室内安全出口、消防给水、灭火器配置等措施。1.12节能结合填埋场工程实际情况，叙述能耗情况及主要节能措施，包括建筑物隔热措施、渗滤液处理的节电、节药和节水措施，填埋气燃烧余热利用等，说明节能效益。 HJ/T××－××××1.13人员编制及经营管理1.13.1提出需要的运行管理机构和人员编制的建议；1.13.2投资总额及单位填埋容量的投资指标；1.13.3年总成本费用及每吨垃圾的处理成本费用；1.13.4分期投资的确定。1.14对于阶段设计要求1.14.1需提请在设计审批时解决或确定的主要问题；1.14.2施工图设计阶段需要的资料和勘测要求。1.15附件可行性研究报告批文复印件，环境影响评估报告批文复印件，项目用地批复复印件，供水、供电、财政等部门提供条件的文件复印件，有关本项目的会议纪要等。2工程概算书内容及要求参见《市政公用工程设计文件编制深度规定》（中国建设部2004年版）中的《投资估算经济评价和概预算文件》。3主要材料及设备表4设计图纸初步设计一般应包括下列图纸，根据工程内容可适当增加或减少。4.1填埋场位置图　　场址所在地区域位置图，比例一般采用1:5000～1:25000，图上表示出地形、地物、河流、道路、风玫瑰等。4.2总图运输图纸4.2.1垃圾处理系统图包括垃圾处理系统图、渗滤液处理系统图、填埋气处理系统图等。4.2.2总平面布置比选方案图4.2.3总平面布置图（推荐方案）利用现状地形图，比例一般采用1:500～1:1000，图上表示出座标轴线、等高线、风玫瑰（指北针）、征地范围（红线及退让）界线坐标，表示出各分区主要建（构）筑物及填埋区的位置、道路系统、防护设施、绿化及竖向设计等布置；列出建（构）筑物一栏表及总平面主要设计指标。4.3工艺专业设计图纸4.3.1场地构建平面图、剖面图利用现状地形图，比例一般采用1:200～1:500，图上表示出座标轴线、等高线、风玫瑰（指北针）、征地范围（红线及退让）界线坐标，场区各区的场地构建及开挖、填方边界线设计，列出土石方工程量表。根据构建平面图绘制多个剖面图，采用比例一般横向1:500～1:2000，纵向1:100～1:200，图上表示出原地面标高、现各分区构建地面标高，并表达出填埋区底部及边坡构建线、挖填方区域、挡坝、挡土墙等。4.3.2填埋场剖面图根据地形及分区绘制多个剖面图，采用比例一般横向1:500～1:2000，纵向1:100～1:200，图上表示出原地面标高、现各分区构建地面标高，并表达出填埋区底部及边坡构建线、挖填方区域、挡坝、挡土墙等。4.3.3填埋区防渗系统平面图、大样图在填埋区场地构建图基础上设计底部及边坡防渗系统平面图，列出防渗系统工程量表。大样图中需表达底部、边坡防渗大样，以及锚固沟、底部边坡搭接处、挡坝处防渗大样。4.3.4填埋区及渗滤液调节池地下水收集系统平面图、大样图 HJ/T××－××××在填埋区及渗滤液调节池场地构建图基础上设计地下水收集系统平面图，列出工程量表。大样图中需表达管沟、管道开孔、管道连接等大样。4.3.5填埋区渗滤液收集系统平面图、大样图在填埋区防渗平面图基础上设计渗滤液收集系统平面图，列出工程量表。大样图中需表达碎石层、管道开孔、管道连接等大样。4.3.6渗滤液调节池平面图、剖面图、大样图在调节池构建平面图基础上设计渗滤液调节池防渗平面图及表面覆盖系统平面图，列出工程量表，标注调节池占地面积、有效水深、有效容积等参数。大样图中需表达防渗层、覆盖层、锚固沟、集水槽、集气管管道开孔、管道连接等大样。4.3.7地表水排放系统平面图、大样图在场地构建图基础上设计地表水排放系统平面图，列出工程量表。大样图中需表达截洪沟、排水明沟、排水口、跌水井、消能段、地表水沉淀池底部及边坡设计等大样。4.3.8填埋区封场平面图、剖面图、大样图在填埋区场地构建图基础上设计封场覆盖系统平面图，列出工程量表。剖面图上表示出封场后各控制点的最终标高、边坡平台设计标高，并表达出顶部坡度等。大样图中需表达封场覆盖层大样、边坡放坡等大样。4.3.9填埋气收集系统平面图、大样图在填埋区封场平面图基础上设计填埋气收集系统平面图，列出工程量表。大样图中需表达集气竖井、横管连接、冷凝液池等大样。4.3.10填埋气处理系统流程图、平面图、大样图根据填埋气的处理要求设计流程图；在填埋区构建平面图基础上设计填埋气处理系统平面图，列出工程量表。大样图中需表达冷凝液池、燃烧火炬等大样。4.4渗滤液处理系统设计图纸4.4.1污水、污泥流程断面图一般采用比例竖向1:100～1:200，表示出生产流程中各构筑物及其水位标高关系，主要规模指标。4.4.2处理系统总平面图比例一般采用1:200～1:500，图上表示出座标轴线、等高线、风玫瑰（指北针）、平面尺寸，标注征地范围坐标绘出现有和设计的建、构筑物及主要管渠、围墙、道路及相关位置，绿化景观示意，竖向设计，列出构筑物和建筑物一览表、工程量表和主要技术经济指标表。4.4.3主要工艺管线平面图图上表示出地形、设计地面、地物、道路、各种工艺管渠平面位置、管渠底标高、检查井平面位置，转角度数、座标等，列出主要工程量表。4.4.4主要构筑物工艺图采用比例一般1:50～1:200，图上表示出工艺布置，设备、仪表及管道等安装尺寸、相关位置、标高（绝对标高）。列出主要设备、材料一览表，并注明主要设计技术数据。4.5主要建（构）筑物建筑、结构图应包括平面图、立面图和剖面图，采用比例一般1:50～1:200，图上表示出主要结构和建筑配件的位置，基础做法，建筑材料、室内外主要装修、建筑构造、门窗以及主要构件截面尺寸等。4.6供电系统和主要变、配电设备布置图，场区电缆路由图表示高低压主接线图、配电间设备布置图、场区室外照明图，主要用电设备电气平面布置图、室外电缆平面布置图，附主要材料及设备表。 HJ/T××－××××4.7自动控制仪表系统布置图仪表数量多时，绘制系统控制流程图，当采用微机时，绘制微机系统框图。4.8通风、锅炉房及供热系统布置图。4.9给水、排水、消防系统设计图纸4.9.1给水及消防系统图4.9.2给水、排水、消防系统平面图在场地构建图基础上表示出设计地面、地物、道路、管线平面位置、管道参数（管径、管长、坡度）、管道标高、检查井平面位置，转角度数、座标等，列出主要工程量表。4.9.3主要材料及设备表4.10道路设计图纸场内道路平面图、纵剖面图、横断面图、路面大样等设计，列出主要工程量表。生活垃圾卫生填埋工程施工图设计文件编制深度1设计说明书1.1工程概况摘要说明工程地点、工程性质、规模等初步设计的主要审批内容。1.2设计依据 HJ/T××－××××1.2.1各阶段设计批复的文号、日期及机关；1.2.2采用的规范、标准和标准设计；1.2.3详细勘测资料。1.1设计内容1.3.1工程内容工程内容简要说明,对于施工图设计相比初步设计内容有变动和补充的，需对照初步设计叙述变更部分的内容、原因、依据等。1.3.2工艺设计根据填埋场的系统划分，分别在各系统的设计中做相应说明。1.3.3建筑结构设计（详见建设部《建筑工程设计文件编制深度规定》2003年版）。1.3.4其它专业设计。1.2采用的新技术、新材料的说明。1.3施工安装注意事项及质量验收要求有必要时另编主要工程施工方法设计。1.4其他有关必要的说明2修正概算或施工图预算内容及要求参见《市政公用工程设计文件编制深度规定》（中国建设部2004年版）中的《投资估算经济评价和概预算文件》。3主要材料及设备表按填埋场系统划分表示出各系统的主要设备一栏表及材料汇总表。4设计图纸4.1总体布置图一般采用比例1:2000～1:10000，图上内容基本同初步设计，而要求更为详细确切。4.2工艺专业设计4.2.1场地构建4.2.1.1设计说明：场地地质情况，场地清理及挖填方工程要求，底部及边坡压实度要求，回填材料要求，施工质量监测方法等。4.2.1.2构建控制点坐标表：在构建图上每隔10～20m标注一个控制点，在构建控制点坐标表中表示出各点的坐标、原地面标高、构建标高、回填或下挖高度等参数。4.2.1.3工程量表：列出挖、填的土石方数量。4.2.1.4平面图：图上内容基本同初步设计，而要求更为详细确切。4.2.1.5剖面图：图上内容基本同初步设计，而要求更为详细确切。4.2.1.6大样图：一般采用比例1:10～1:50。4.2.2填埋区防渗系统4.2.2.1设计说明：防渗系统构成，各种防渗材料的材质性能指标要求，各种防渗材料的施工要求，施工质量监测方法等。4.2.2.2工程量表4.2.2.3平面图：图上内容基本同初步设计，而要求更为详细确切。4.2.2.4大样图：图上内容基本同初步设计，而要求更为详细确切。4.2.3填埋区及渗滤液调节池地下水收集系统4.2.3.1设计说明：系统构成，各种材料的材质性能指标要求，施工要求，施工质量监测方法等。4.2.3.2工程量表4.2.3.3平面图：图上内容基本同初步设计，而要求更为详细确切。4.2.3.4大样图：图上内容基本同初步设计，而要求更为详细确切。 HJ/T××－××××4.2.4填埋区渗滤液收集系统4.2.4.1设计说明：系统构成，各种材料的材质性能指标要求，施工要求，施工质量监测方法等。4.2.4.2工程量表4.2.4.3平面图：图上内容基本同初步设计，而要求更为详细确切。4.2.4.4大样图：图上内容基本同初步设计，而要求更为详细确切。4.2.5渗滤液调节池4.2.5.1设计说明：系统构成，各种材料的材质性能指标要求，施工要求，施工质量监测方法等。4.2.5.2工程量表4.2.5.3平面图：图上内容基本同初步设计，而要求更为详细确切。4.2.5.4大样图：图上内容基本同初步设计，而要求更为详细确切。4.2.6地表水排放系统4.2.6.1设计说明：系统构成，各种材料的材质性能指标要求，施工要求，施工质量监测方法等。4.2.6.2工程量表4.2.6.3平面图：图上内容基本同初步设计，而要求更为详细确切。4.2.6.4大样图：图上内容基本同初步设计，而要求更为详细确切。4.2.6.5各种小型附属构筑物详图：包括排水井、跌水井、雨水井、排水口等。4.2.7填埋区封场系统4.2.7.1设计说明：系统构成，各种材料的材质性能指标要求，施工要求，施工质量监测方法等。4.2.7.2工程量表4.2.7.3平面图：图上内容基本同初步设计，而要求更为详细确切。4.2.7.4大样图：图上内容基本同初步设计，而要求更为详细确切。4.2.8填埋气收集系统4.2.8.1设计说明：系统构成，各种材料的材质性能指标要求，施工要求，施工质量监测方法等。4.2.8.2工程量表4.2.8.3平面图：图上内容基本同初步设计，而要求更为详细确切。4.2.8.4大样图：图上内容基本同初步设计，而要求更为详细确切。4.2.9填埋气处理系统4.2.9.1设计说明：系统构成，各种材料的材质性能指标要求，施工要求，施工质量监测方法等。4.2.9.2工程量表4.2.9.3流程图4.2.9.4平面图：图上内容基本同初步设计，而要求更为详细确切。4.2.9.5大样图：图上内容基本同初步设计，而要求更为详细确切。4.2.10渗滤液处理系统设计4.2.10.1设计说明：设计依据，处理规模，进出水水质，工艺流程，各处理构筑物的功能、主要设计参数及设备配置，施工安装要求，竣工验收及试运行等要求。4.2.10.2渗滤液、污泥工艺流程图：采用比例竖向1:100～1:200，表示出生产工艺流程中各构筑物及其水位标高关系，仪器仪表配置，主要规模指标等。4.2.10.3渗滤液处理区总平面图：一般比例1:200～1:500，包括风玫瑰图、等高线、座标轴线、构筑物、围墙、绿地、道路等平面位置，注明建（构）筑物四角座标 HJ/T××－××××或相对位置，建（构）筑物的主要尺寸和各种管渠及室外地沟尺寸、长度、地质钻孔位置等，并附建（构）筑物一览表、工程量表、厂区主要技术经济指标表、图例及有关说明。4.2.10.4管道综合图：当厂内管线布置种类多时，对于干管干线进行平面综合，绘出各管线的平面布置，注明各管线与构筑物、建筑物的距离尺寸和管线间距尺寸，管线交叉密集的部分地点，适当增加断面图，表明各管线间的交叉标高，并注明管线及地沟等的设计标高。4.2.10.5单体构筑物工艺图：比例一般采用1:50～1:100，分别绘制平面、剖面图及详图，表示出工艺布置，细部构造，设备，管道、阀门、管件等的安装位置和方法，详细标注各部尺寸和标高（绝对标高），引用的详图、标准图，并附设备管件一览表以及必要的说明和主要技术数据。4.2.10.6各构筑物和管渠附属设备的安装详图：采用比例1:10～1:50.4.3建筑图比例一般采用1:50～1:100，分别绘制平面、立面、剖面图及各部构造详图、节点大样，注明轴线间尺寸、各部分及总尺寸、标高设备或基座位置、尺寸与标高，表明室外用料做法，室内装修做法及有特殊要求的做法，应用的详图、标准图并附门窗表及必要的说明。尚需满足建设部《建筑工程设计文件编制深度规定》2003年版。4.4结构图比例一般采用1:50～1:100，分别绘出结构整体及构件详图，配筋情况，各部分及总尺寸与标高，设备或基座等位置、尺寸与标高，留孔、预埋件等位置、尺寸与标高，地基处理、基础平面布置、结构形式、尺寸、标高，墙柱、梁等位置及尺寸，屋面结构布置及详图。引用的详图、标准图。汇总工程量表，主要材料表、钢筋　表（根据需要）及必要的说明。尚需满足建设部《建筑工程设计文件编制深度规定》2003年版。4.5给排水及消防设计4.5.1给水消防系统图4.5.2室外给排水及消防图室外管网应绘出管道、管沟平面图，图中表示管线支架、补偿器、检查井等定位尺寸或座标，并注明管线长度及规格、介质代号、设备编号，简单项目或地势平坦处，可不绘管道纵断面图而在管道平面图主要控制点直接标注或列表说明、设计地面标高、管道敷设高度（或深度）、坡度、坡向、地沟断面尺寸等；管道、管沟横断面图，应表示管道直径、保温厚度、两管中心距等，直埋敷设管道应标出填砂层厚度及埋深等；节点详图，应绘制检查井（或管道操作平台）、管道及附件的节点等。4.5.3室内给排水及消防图参见《建筑工程设计文件编制深度规定》中建筑给排水有关章节的深度要求。4.6绿化布置图表示出植物种类、名称、行距和株距尺寸、种栽位置范围，与构筑物、道路的距离尺寸，各类植物数量（列表或旁注），建筑小品和美化构筑物的位置、设计标高，如无绿化投资，可在建筑总平面图上示意，不另出图。4.7采暖通风与空气调节、锅炉房（其它动力站）4.7.1设计与施工说明4.7.2主要设备与材料表、计算书。4.7.3设计图：4.7.3.1一般建（构）筑物：要求表示出图例、各种设备、管道、风道布置与建筑物的相关位置和尺寸绘制的有关安装平面图、剖面图、安装详图、系统（透视）图、立管图。4.7.3.2锅炉房:要求绘出设备平面布置图、剖面图注明设备定位尺寸、设备编号及安装标高，必要时还应注明管道坡度及坡向；系统图应绘出设备、各种管道工艺流程，就地测量仪表设置的位置，按本专业制图规定注明符号、管径及介质、流向，并注明设备名称或编号。 HJ/T××－××××4.7.3.3综合管理楼和宿舍楼等建筑物：其出图深度参见《建筑工程设计文件编制深度规定》中采暖通风与空气调节、热力动务及建筑给排水有关章节的深度要求。4.8电气4.8.1厂（站）高、低压变配电系统图和一、二次回路接线原理图：包括变电、配电、用电起动和保护等设备型号、规格和编号。附设备材料表，说明工作原理，主要技术数据和要求。4.8.2各构筑物平面、剖面图：包括变电所、配电间、操作控制间、电气设备位置，供电控制线路敷设，接地装置，设备材料明细表和施工说明及注意事项。4.8.3各种保护和控制原理图、接线图：包括系统布置原理图，引出或引入的接线端子板编号、符号和设备一览表以及动作原理说明。4.8.4电气设备安装图：包括材料明细表，制作或安装说明。4.8.5室外线路照明平面图：包括各构筑物的布置，架空和电缆电线路，控制结路及照明布置。4.8.6非标准配件加工详图。4.9仪表及自动控制需要表示出有关工艺流程的检测与自控原理图，全场仪表及控制设备的布置、仪表控制流程图、仪表及自控设备的接线图和安装图，仪表及自控设备的供电、供气系统图和管线图、工业电视监视系统图、控制柜、仪表屏、操作台及有磁自控辅助设备的结构布置图和安装图，仪表间、控制室的平面布置图，仪表自控部分的主要设备材料表。4.10道路设计4.10.1设计说明4.10.2场内道路平面图、纵剖面图、横断面图、大样等设计，列出工程量表。参见《城市道路工程设计文件编制深度规定》中有关章节的深度要求。环境保护工程设计文件编排统一规定1总则1.1为提高工程设计成品的质量，使设计文件标准化、规格化，特制定本规定；1.2本规定对设计成品文件的编排、格式、签署以及工程项目和图纸的编号规则进行了统一规定；1.3设计文件内容和深度应符合《环境保护工程设计文件深度要求》的要求；1.4本规定适用于各种环境保护工程设计文件，当有特殊要求时，应参照本规定及其它有关规定执行。 HJ/T××－××××2设计文件的编排和格式2.1初步设计和施工图设计文件一般按下列顺序编排2.1.1目录2.1.2设计说明书2.1.3工程概算（调整概算或施工预算）2.1.4设备明细表及主要材料表2.1.5设计图纸大型工程项目，可根据具体情况分“卷”装订，上列各部分可独立成卷亦可适当合并，但分卷编排顺序应符合上列顺序；对于含有多个子项的工程项目，亦可按子项分卷；分卷的原则由项目（总）负责人决定。当设计图纸数量较多时，可分为若干“册”装订，若项目含有多个专业亦可按专业分册。当设计图纸按专业分册后，某专业的图纸数量仍较多时，可进一步划分为若干“分册”装订。2.2每册设计文件要有封面，封面格式规定如附件—1。工程名称应与计划管理部门下达的名称一致，需要变动时，应通过计划管理部门进行更改。当文件分册装订时，应根据实际情况，在封面上注明卷、册的序号。设计阶段应分别填写“初步设计”或“施工图设计”，不得采用简称（如方案、初设、施工图、扩初等）。对于仅进行施工图设计的项目，应填写“施工图设计”。2.3每册设计文件均应有目录，当分册装订时，应设总目录及本册分目录；只装订一册时，不设分目录；目录的格式见附件—2，附件—3。2.4设计计算书封面的格式规定如附件—4。2.5工程概算，应按照《环境保护工程设计文件内容及深度规定》中［概（预）算文件內容及深度］及有关上级部门规定进行编制。3设计文件签署3.1凡属正式编制的设计文件，均应按照岗位责任及有关规定进行签署，方能报送上级主管部门及有关单位。3.2设计文件送交装订前，应填写“设计文件审定单”（附表—1），并由院长及审定人、审核人、项目总负责人、项目负责人、专业负责人分别签署；签署后的审定单存入技术档案。设计文件审定签署后，由专业负责人填写设计文件的扉页（附表—2），打印后装订于设计文件封面之后。装订成册的设计文件，不再进行签署，但在封面及扉页上需加盖设计单位设计文件专用章。3.3设计图纸不经行政、技术领导签署，应按照项目管理技术岗位系列，由项目总负责人、项目负责人、专业负责人、设计人、校核人、审核人、审定人分别签署图标中相应的栏目。各类设计图纸的图标由设计单位自定，用于无其它专业配合、不需要会签的各种设计图纸，不需各有关专业负责人签署，有上述各岗位签署即可，下图为参考图标；用于有其它专业配合的总图和需要会签的其它设计图，除有上述各岗位签署外，还需有各有关专业负责人的签署，可签于图纸空白处。3.4各种计算书应按计算、校核、审核、审定逐项签署。3.5概算表、材料设备表以及其它表格，均按表中的签字栏逐项签署。4设计文件编号4.1设计文件均应按下列规定进行工程编号和图纸编号。4.2设计项目的工程编号由计划管理部门统一下达，图纸编号由专业负责人根据本规定的编号方法自行编排。 HJ/T××－××××4.3编号均用压缩形式的符号串表示，工程编号的符号串共六位，其形式如下：主体专业代号XXXXXX项目序号年份i.各专业统一代号规定见4.6条；ii.年份规定取公元年号的后两位，如：2004填04；iii.项目序号共二位，编号域为01-99；4.4图纸编号共11位，其中前6位为工程编号，形式如下：设计阶段代号专业类别图号工程编号XXXXXX--X--XX--XX4.4.1设计阶段的代号规定为：A—初步设计B—施工图设计4.4.2专业类别填（子）项目的专业代号，规定如4..6条；4.4.3图号占二位，按流水号编排，编号域为01-99；每一分册图纸的编号域亦为01-99；4.4.4例：FS0401B-TJ-01表示废水处理工程04年第01项工程，该图为土建专业施工图设计的第01号图纸。4.5补充设计和变更设计应单独装订成册，此时上例改为：WS0401B-TJ-01（改）。4.6各主体专业统一代号规定如下：FS—废水GF—固废FQ—废气ZS—噪声4.7其余各专业统一代号规定如下：TJ—土建DQ—电气SB—设备YZ—仪表自控附件—1设计文件封面格式工程名称设计阶段工程编号第卷 HJ/T××－××××第册设计证书编号设计单位名称年月日附件—2设计文件总目录设计专业：工程编号：设计阶段：工程名称：序号名称卷号册号备注 HJ/T××－××××附件—3设计文件目录设计专业：工程编号：工程名称：设计阶段：第卷第册第分册序号名称图纸编号重复使用图纸编号张数备注 HJ/T××－××××注：文件不分册装订时，卷、册、分册号不填。附件—4院(公司)名称计算书工程编号：工程名称：计算内容： HJ/T××－××××共页附图张计算20年月日校核20年月日审核20年月日审定20年月日附表—1设计文件审定单工程名称设计阶段工程编号第卷第册 HJ/T××－××××院长(总经理)审定人审核人项目总负责人项目负责人XX专业负责人XX专业负责人XX专业负责人附表—2设计文件扉页工程名称第卷XXXXXX第册XXXXXX（第分册）院长XXXX（技术职务） HJ/T××－××××审定人XXX（行政、技术职务）审核人XXX（行政、技术职务）项目总负责人XXX（行政、技术职务）项目负责人XXX（行政、技术职务）XX专业负责人XXX（行政、技术职务）XX专业负责人XXX（）XX专业负责人XXX（）设计人员XXX（行政、技术职务）XXXXXX（院或公司名称）'
