钢结构地脚螺栓技术交底

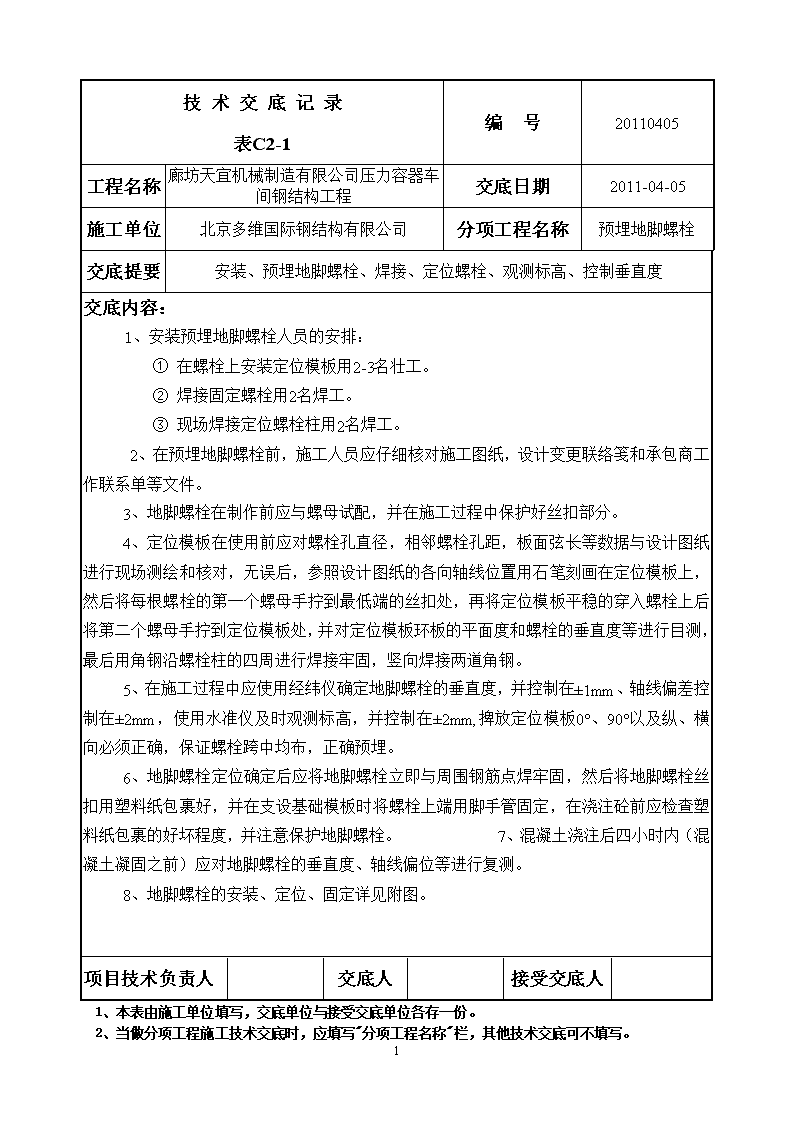

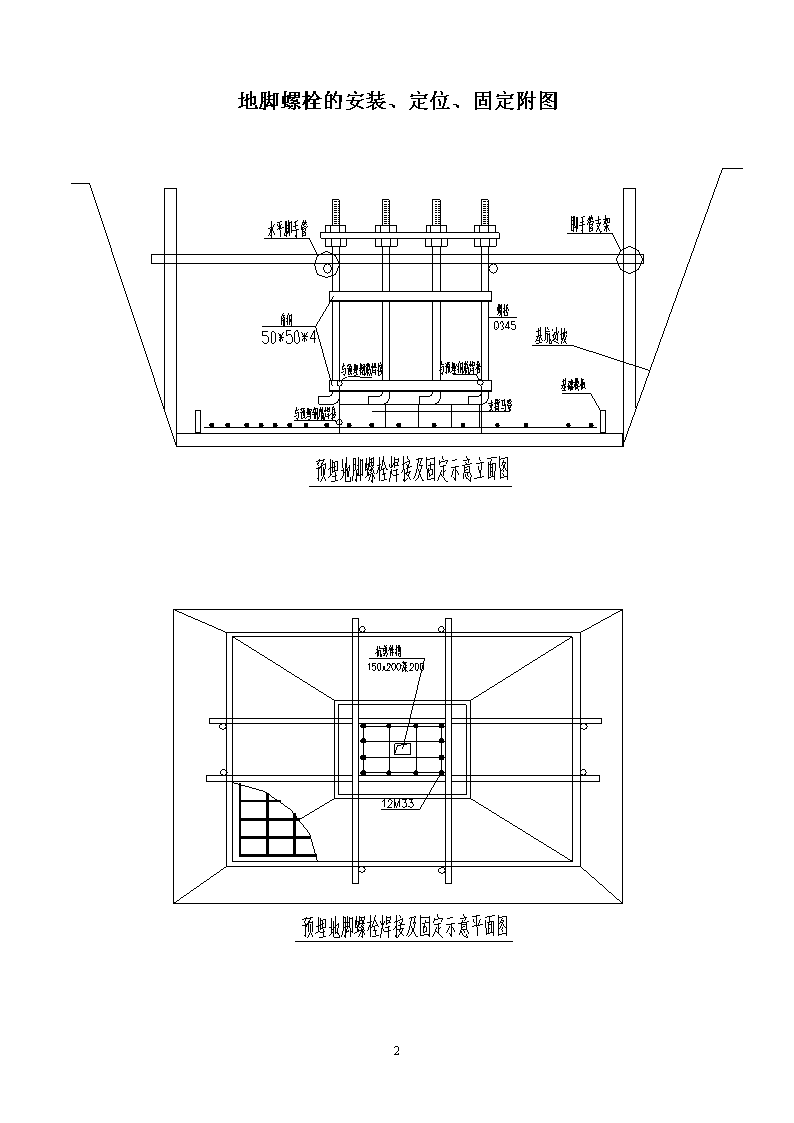

'技术交底记录表C2-1编号20110405工程名称廊坊天宜机械制造有限公司压力容器车间钢结构工程交底日期2011-04-05施工单位北京多维国际钢结构有限公司分项工程名称预埋地脚螺栓交底提要安装、预埋地脚螺栓、焊接、定位螺栓、观测标高、控制垂直度交底内容：1、安装预埋地脚螺栓人员的安排：①在螺栓上安装定位模板用2-3名壮工。②焊接固定螺栓用2名焊工。③现场焊接定位螺栓柱用2名焊工。2、在预埋地脚螺栓前，施工人员应仔细核对施工图纸，设计变更联络笺和承包商工作联系单等文件。3Z$3、地脚螺栓在制作前应与螺母试配，并在施工过程中保护好丝扣部分。4、定位模板在使用前应对螺栓孔直径，相邻螺栓孔距，板面弦长等数据与设计图纸进行现场测绘和核对，无误后，参照设计图纸的各向轴线位置用石笔刻画在定位模板上，然后将每根螺栓的第一个螺母手拧到最低端的丝扣处，再将定位模板平稳的穿入螺栓上后将第二个螺母手拧到定位模板处，并对定位模板环板的平面度和螺栓的垂直度等进行目测，最后用角钢沿螺栓柱的四周进行焊接牢固，竖向焊接两道角钢。5、在施工过程中应使用经纬仪确定地脚螺栓的垂直度，并控制在±1mm、轴线偏差控制在±2mm，使用水准仪及时观测标高，并控制在±2mm,捭放定位模板0°、90°以及纵、横向必须正确，保证螺栓跨中均布，正确预埋。6、地脚螺栓定位确定后应将地脚螺栓立即与周围钢筋点焊牢固，然后将地脚螺栓丝扣用塑料纸包裹好，并"P#|-V"s8@-k化工技术论坛  赠人玫瑰-手有余香9a;^*J/g"J#b;T在支设基础模板时将螺栓上端用脚手管固定，在浇注砼前应检查塑料纸包裹的好坏程度，并注意保护地脚螺栓。&D%~%P"y7、混凝土浇注后四小时内（混凝土凝固之前）应对地脚螺栓的垂直度、轴线偏位等进行复测。8、地脚螺栓的安装、定位、固定详见附图。项目技术负责人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。2 地脚螺栓的安装、定位、固定附图2'
