晋济高速公路某合同施工组织设计

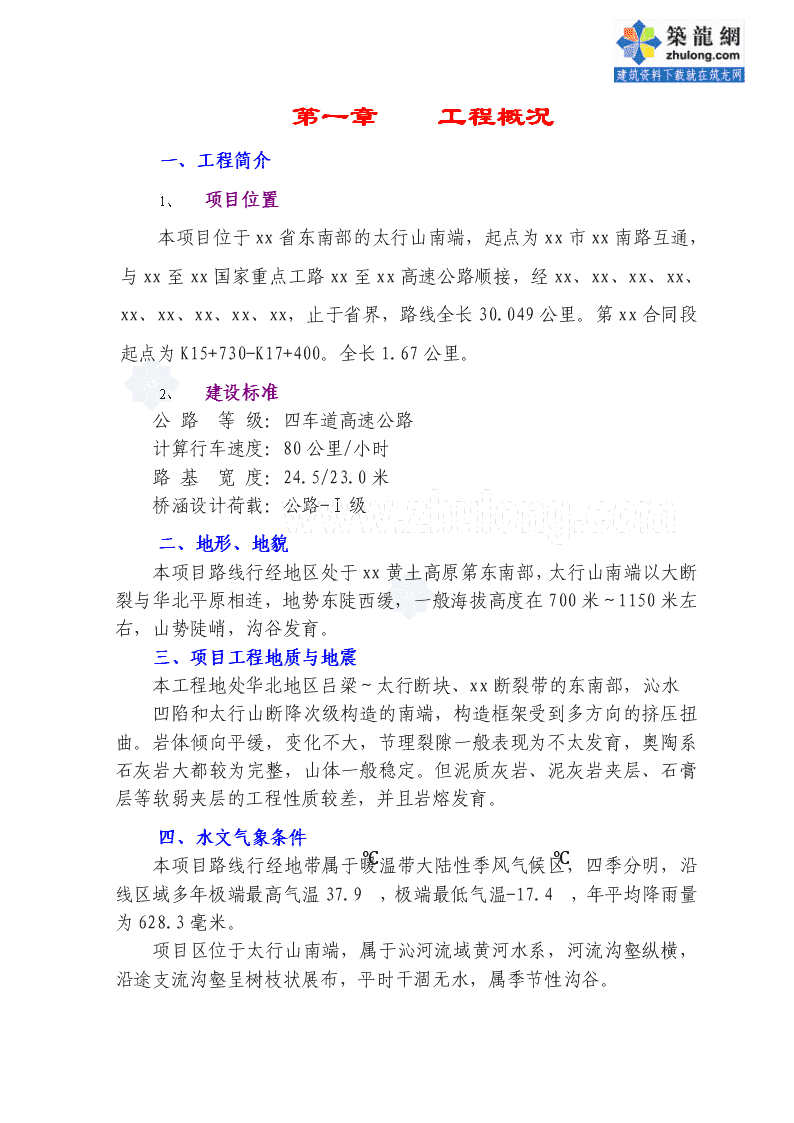

'第一章　　工程概况一、工程简介1、项目位置本项目位于xx省东南部的太行山南端，起点为xx市xx南路互通，与xx至xx国家重点工路xx至xx高速公路顺接，经xx、xx、xx、xx、xx、xx、xx、xx、xx，止于省界，路线全长30.049公里。第xx合同段起点为K15+730-K17+400。全长1.67公里。2、建设标准公路等级：四车道高速公路计算行车速度：80公里/小时路基宽度：24.5/23.0米桥涵设计荷载：公路-Ⅰ级二、地形、地貌本项目路线行经地区处于xx黄土高原第东南部，太行山南端以大断裂与华北平原相连，地势东陡西缓，一般海拔高度在700米～1150米左右，山势陡峭，沟谷发育。三、项目工程地质与地震本工程地处华北地区吕梁～太行断块、xx断裂带的东南部，沁水凹陷和太行山断降次级构造的南端，构造框架受到多方向的挤压扭曲。岩体倾向平缓，变化不大，节理裂隙一般表现为不太发育，奥陶系石灰岩大都较为完整，山体一般稳定。但泥质灰岩、泥灰岩夹层、石膏层等软弱夹层的工程性质较差，并且岩熔发育。四、水文气象条件本项目路线行经地带属于暖温带大陆性季风气候区，四季分明，沿线区域多年极端最高气温37.9℃，极端最低气温-17.4℃，年平均降雨量为628.3毫米。项目区位于太行山南端，属于沁河流域黄河水系，河流沟壑纵横，沿途支流沟壑呈树枝状展布，平时干涸无水，属季节性沟谷。 五、交通运输及社会环境本工程沿线的运输条件比较困难，目前可利用的施工便道较少，本标路段无高压线路，施工及生活用水困难。六、本合同段主要工程项目及数量：（1）、隧道工程：隧道：3座朝阳1号隧道:左线LK1+745-LK16+130(全长385m)右线K15+755-K16+145(全长390m)朝阳2号隧道:左线LK16+745-LK17+365(全长825m)右线K1+555-K17+340(全长785m)过水隧洞1道：右线Ｋ16+500(全长223m)七、本合同段工程的主要特点：（1）、沿线土石方工程挖方、填方并重、填方大于挖方，施工中要注意合理安排施工段落，就近利用。剩余填方可由隧道取渣的办法，确保路基的形成是本工程的关键。（2）、本标段制约性工程为朝阳1号隧道和朝阳2号隧道，确保隧道按期完工是保证本标段工期的一个关键。因此，我公司拟投入较大施工力量朝阳1号隧道和朝阳2号隧道工程的施工，确保全线工程按期顺利完工。第二章施工总体部署及进度安排本段工程地处xx省xx市境内。为新建高速公路，在充分阅读了xx至济源(省界)段高速公路项目太原—澳门公路土建工程第九合同段工程招标文件、招标文件补遗书及施工图纸后，我公司施工总体部署如下：一、项目部的组建及驻地建设： （1）、项目部的组建根据本标段工程项目特点、工期质量、招标文件要求以及我公司实际情况，我公司组建核长沙工业中南建设工程集团xx至济源(省界)段高速公路项目太原—澳门公路土建工程第九合同段工程项目经理部，全面实施该标段工程建设。项目经理部设项目经理一名，由具有多年施工经验，多年担任项目经理经验，建设部一级项目经理资质的工程师担任。代表我公司负责本合同段在施工建设的一切事务；总工程师一名，由具有多年施工经验和担任项目总工经验的高级工程师担任。项目部下设工程技术部、质检部、中心试验室、财务部、物质设备部和综合办公室等“四部二室”的智能管理机构。工程技术部：负责整个合同段施工组织设计的编制、计划和落实、工程统计、计量计价、工程变更、各种施工资料收集、整理、技术存档、环境保护、文明施工等工作。下设测量组。财务部：负责资金的合理使用与审核，做好资金使用计划、各类凭证入帐及成本核算、资金控制。质检安全部:负责整个合同段的工程质量检验和施工安全工作。设备材料部：负责各施工段材料采购、供应、保管、回收核算工作。综合办公室：负责整个工程期间的安全保卫、交通疏导工作，并负责文件的传达、后勤保障、总务、行政、医务、劳动竞赛考核、宣传报道、精神文明建设、协调工作及廉政建设监督小组。项目部共配备技术、管理人员共计30人。下设六个施工队、一个集中拌和站、二个空压机站，各队所配置的施工负责人均具有类似工程的施工经历和业绩。 项目经理主管生产副经理主管后勤副经理总工程师财务部设备物质部工程技术部质检部综合办公室一工区朝阳1号二工区朝阳2号三工区路基防护及排水四工区路基结构物施工1队（左线）施工2队（右线）施工3队（左线xx端）施工4队（右线xx端）施工5队施工6队 项目部人员配置表名称单位数量项目经理人1总工程师人1财务部人2设备物资部人5质检部人2工程技术部人8综合办公室人3试验室人6项目经理部设在K16+300路线右侧的山坡上，总人数45人。施工1队、施工2队设在朝阳1号隧道济源端山坡上，负责朝阳1号隧道的施工。施工3队施工4队设在朝阳2号隧道xx端山坡上，负责朝阳2号隧道的施工。路基施工队设在K16+300路线右侧的山坡上，负责全线路基土石方工程的施工。结构物施工队设在K16+300路线右侧的山坡上，负责全线路基防护、排水及涵洞工程的施工。（2）、驻地建设驻地的建设本着合理安排、科学管理、文明施工、完善维护、以人为本的原则进行。所有临时驻地建设均在监理工程师事先批准后实施。1、按施工组织设计，合理布置生产、生活设施。2、项目部驻地本着在路线中心地段设置，以利于工程需要。3、办公室、住房根据所设置科室建造，以供所有人员办公与住宿。4、临时驻地应绿化、美化，设施齐全，注意临时雨水、污水排放，以防止污染环境。（3）、工地试验室建设我们在项目部驻地处设置工地中心试验室，试验室配置满足本工程需要的人员、仪器设备和具备本工程需要的资质认证。工地试验室的平 面布置及所配备的人员、仪器、设备资质需经监理工程师审查批准。（4）、消防设施1、消防设施：在工程施工期间，我们要按照消防管理部门的有关规定对项目部、各施工分部驻地及各施工点配置消防器材由专人负责，以满足施工中的消防安全的需要，并对工程施工人员进行防火、用电等知识教育。防范于未然。2、其它临时设施：根据本工程需要设置的车间，施工工作场地、仓库要文明施工，标识清晰，合理安排，保证出入畅通，满足本工程的施工需要和生产安全。二、设备、人员、材料的进场我公司在接到中标通知书3天内安排项目部领导班子先行抵达向业主报道，5天内项目经理部进驻现场，全面展开前期准备工作。为开工创造条件。施工劳务队伍动员周期为15天。我公司按照工期进度安排后勤、材料、试验、工程等部门进驻工地，完成临时占地的征用、中心试验室的建立、施工原材料检验及订购工作。工程技术人员进行恢复导线测量.路基施工机械设备、隧道施工机械设备进场由汽车或专用运输车辆运抵施工现场，施工机械队伍动员周期为20天。三、临时便道布置根据实地考察，本合同段无纵向施工便道，修建部分施工机械进出及材料运输便道与纵向施工便道相接以满足施工需要。四、临时用电、用水及通讯本合同段的施工用电主要以当地动力电源为主，由指挥部所架设的 主线搭火送往生活区和各施工点，并在配备100KW发电机两台，以保证应急用电。施工用水由指挥部提供。并在项目经理部及各施工分部安装程控电话及传真机，主要施工、技术负责人配备移动电话，施工现场管理采用程控对讲系统联络。第三章各分项工程的施工顺序及时间安排一、施工前和施工期的准备工作施工前，先由测量人员对导控点进行复测，并将遗失的标桩进行恢复，将复测结果交监理工程师，得到批准后，正确放样，并申请开工。在合同执行期间，我们将对所有的标桩进行永久保护，直到工程竣工验收后，完整地交给监理工程师。施工准备期间，将依据实际情况，向监理工程师提供详细完整的施工方案、进度计划，直至监理工程师满意。二、初步的施工进度计划本合同段工程拟开工日期为日xx年4月1日，根据业主招标文件要求工期为23个月，到xx年3月完成。施工中计划采用分段平行作业的施工方法，尽量加快施工进度，缩短施工工期。各分项工程工期计划如下：施工准备工作：xx年3月10日至xx年4月31日隧道工程：xx年4月1日至xx年3月1日 工程任务划分表序号施工队伍人数工程任务施工驻地1隧道施工一队100负责朝阳1号隧道左线施工LK16+250左侧占地3000m32隧道施工二队110负责朝阳1号隧道右线施工3隧道施工三队130负责朝阳2号隧道左线（xx端）施工LK16+500左侧占地3000m34隧道施工四队120负责朝阳2号隧道右线（xx端）施工5路基施工队80负责全线路基土石方工程施工K16+300左侧占地2000m36结构物施工队100负责全线防护、排水及涵洞工程施工第四章主要项目的施工方案施工前和施工期的准备工作：施工前，先由测量人员用全站仪检查设计院交付的导线点进行复测，将复测结果交监理工程师，并将遗失的标桩进行恢复，在7天内通知监理工程师，并进行施工测量，得到批准后，正确放样，并申请开工。在合同执行期间，我们将对所有的标桩进行永久保护，直到工程竣工验收后，完整地交给监理工程师。施工准备期间，将依据实际情况，向监理工程师提供详细完整的施工方案、进度计划，直至令工程师满意。将各分项工程施工任务及质量检验责任落实到人，并将各分项工程所需设备进行组合。搞好材料复查和现场抽样检验，确定材料供应点，并联系好运输车辆，组织合格材料进场。制定土石方调配计划，根据确定的各种材料进行砂浆及砼配合比试验。 隧道施工方案本合同隧道工程主要有：朝阳1号隧道（左线385m，右线390m），朝阳2号隧道（左线825m，右线785m），设计净宽9.75m，净高5.0m，过水隧洞1道：右线Ｋ16+500(全长223m)设计净跨4m，净高5.0m。隧道技术指标隧道名称起止桩号地质概况布置形式洞门形式衬砌类型及长度（m）xx端省界端明洞Ⅱa类Ⅱb类Ⅲa类Ⅲb类Ⅳ类朝阳1号左线LK15+745~LK16+130灰岩、页岩分离端墙式台阶式154565260朝阳1号右线K15+755~K16+145灰岩、页岩分离台阶式台阶式84280260朝阳2号左线LK16+540~LK17+365灰岩、页岩分离柱式翼墙式13401129070500朝阳2号右线K16+555~K17+340灰岩、页岩分离柱式台阶式20453014070480朝阳2号过水隧道K0+000~Ｋ0+223灰岩端墙式复合式衬砌223本合同段隧道具有以下主要特点：1、开挖断面大。两隧道单向行驶均为2车道，Ⅱ类围岩最大开挖宽度12.30m，最大开挖高度9.76m，开挖断面98.29m2。2、地质条件差。朝阳1号隧道穿越岩层为微风化灰岩，全部为Ⅱ、Ⅲ类围岩，朝阳2号隧道Ⅱ、Ⅲ类围岩也占39%。一、准备工作1、熟悉、审查设计文件、图纸、资料，了解研总平面布置、各个分项工程及工程结构形式和特点，熟悉地质、水文等勘察资料、工程难易程度及工期要求。2、施工复测中心定位：交接控制测量的基本资料，并做好复测和核对及定出隧道洞口的中心线和标高基桩。中心桩基用全站仪采用坐标 法定位。3、原材料准备1集料：质地坚硬、清洁、无风化，针、片状颗粒含量、含泥量、有机质含量等符合规范要求，集料级配符合设计及规范要求。2水泥：安定性、细度模数、初终凝时间等各项指标符合设计及规范要求。3钢材：钢材的几何尺寸、质量、抗弯拉强度、延伸率，焊接等各项指标符合设计及规范要求。4凡人、畜饮用水均可作为混凝土用水和砂浆用水。4、机械设备、试验及测量仪器准备。5、水准点、导线点增设及复测6、混凝土配合比的试拌及确定二、根据本合同段隧道特点，结合我单位拟投入的设备能力，公路隧道施工经验及技术水平，确定采用如下技术措施：(1)、由于地质条件差，隧道开挖采用线形微震爆破技术和光面爆破技术，尽量减少对围岩的扰动，并及时做好初期支护，必要时提前施作二次衬砌，以确保施工安全和工程质量。(2)、对于易出现塌方的Ⅱ、Ⅲ类围岩，采用超前小导管等预支护措施，确保安全通过。开挖采用短进尺、弱爆破，洞口段尽量采用机械开挖，以最大限度减少对围岩的扰动。(3)、开挖方法：Ⅱ、Ⅲ类围岩采用超短台阶法，上、下台阶同时钻孔同时爆破，以减少爆破次数和对围岩的扰动。Ⅳ类围岩采用全断面法，以便使用大型机械。(4)、二次衬砌两隧道均采用整体式衬砌台车，先墙后拱施工，以保证衬砌的整体性和防渗性。(5)、根据“新奥法”施工原理和要求，及时开展施工量测，做好信息反馈，以指导安全施工。(6)、加强排水措施，及时排除地下水，防止浸泡围岩。三、施工方案:(一)、隧道的量测 1、设置精密三角网式精密导线网，并定期定时基点和水准点进行校核。2、重视控制点、基准点和水准点的交接和复核工作，并规定通过三角网或精密导线网对各点进行校核，以确保隧道施工精度。3、三角点、导线点的加密要布设在视野开阔，通视良好的地方。4、洞内导线点应根据洞口投点洞内作引伸测量，洞内投点应纳入控制网内，由洞口投点传递进洞方向的联接角测角中误差不应超过测量等级要求，后视方向的长度不宜小于300米，导线点应尽量沿路线中心线布置，导线边长在直线段不宜短于200米，曲线段不短于70米。5、用中线法进洞测量，中线点间距直线部分不宜短于100米，曲线部分不宜短于50米，当用正倒镜延长直线法或曲线偏角法检测延伸中线时，其点位横向偏差不得大于5mm。6、开挖前在开挖断面标出设计断面尺寸线，开挖工作完成后，及时测量并绘出断面图。7、供衬砌用的临时中线点心必须用仪器测定，其间距可视放样需要适当加密，但不宜大于10米。8、衬砌立模前应复核中线和高程，立模后必须进行检查和校正，确保无误。9、根据本隧道围岩组成特点，选择地质及支护状况观察、周边位移、拱顶下沉、地质超前预报、地表下沉五个必侧项目和岩体内位移、围岩压力及两层支护洞压力，钢支撑内力及外力量侧四个选测项目，详见《隧道现场量测项目及量侧方法》。围岩位移采用收敛计（铰连接弹簧式）围岩开挖掘后（12天内）尽快埋点，并测取初读数，测点离开挖面2米内测试频率视围岩情况和施工情况而定，整个量测过程作好详细 记录，记录包括断面位置端点（侧线）编号，初始读数各次测试数，当时温度以及开挖面距测断面的距离。数据的整理隧道周边相对位移计算式为Wj=Rj-Ro式中：Ro----初始观测值Rj----第二次观测值Wj----第三次量测时，该两点之间的相对位移。量测断面间距，应保证沿隧道轴线每类围岩至少有一个量测断面，一般情况下洞段和埋深小于2D（D为开挖的隧道直径）的地段，每隔5米至10米设一个断面，其余地段可视条件，每隔5米至100米设一个断面，频率为:位移速度（㎜/日）距工作面距离频率>10(0～1)D1～2次/日5～10(1～2)D1次/日1～5(2～5)D1次/2日<1>5D1次/周10、地质和支护状态观察每循环进尺，进行一次工作面观察，并做好客观详细记录在地质变化不大的地段可以每天按一个工作面记录，对已完成洞地段主要是支护效果的观察，频率同工作面观测内容包括工作面工程地质和水文地质情况观察的描述：包括岩石名称、岩层产状、风化变质情况、断层理节理等结构面的分布、走向、产状及频率、 有无偏压或膨胀地压工作面及毛洞自稳情况岩石单轴抗压强度地下水情况，不影响等内容，并以表格和素描形式记录。11、工作面附近两年初期支护状态观察和已成洞的支护效果观察：包括描杆固定效果、喷层开裂部位密度长度及深度、模筑砼衬砌的整体性，防水效果等也以表格和素描形式记录。拱顶下沉，可用拱顶变位将钢尺或收敛计挫在拱顶作为水准尺后视点可安装在稳定衬砌抑拱处，用水平仪进行观测，将前后二次后视读数相减（后当选沽前数）得差值A，二次前视点读数相前（后视减前数）得差值B，计算A+B=C，以C值即为负，则表示拱顶向下沉，拱顶下沉量测断面间距，量测频率初读数以测量等要求同收敛量测每断面布置1～3点测量点设在拱顶中心线附近。地表及地表中下沉，一般用水平仪量测，精度要求：±1mm，量测点沿纵向（隧道中线方向）布置其间距为当埋深h＜2D(D为开挖隧道直径)时20米～50米，当埋深h在D＜h<2D时，为10米～20米，当埋深h＜D时，为5米～10米，每座隧道至少2个横向断面，横向布置间距范围2～5米，每个断面至少布置11个测点，遂道中线附近密些，远离中线疏一些，测点应在开挖形成下沉之前埋好，一直测到下沉稳定，为了在开始下沉前进行量测要从工作面前方H+h1处或2D开始量测（H为埋深，h1为上半断面高度D为开挖以隧道宽度），量测频率开挖面距量测断面前后距离小于或等于2D时，每日1～2次小于或等于5D时，每月一次，大于5D时每周一次。 隧道现场测项目及量测方法项目　分类序号项目名称方法及工具布置量测间隔时间1~15d16d~1个月1~3个月大于3个月应测项目1地质和支护状况观察岩石、结构面产状及支护裂缝观察或描述；地质罗盘等。开挖后及初期支护后进行每次爆破后进行2周边位移各种类型收敛计每10米至50米一个断面，每断面2至3对测点1至2次/天1次/2天1至2次/周1至3次/月3拱顶下沉水准仪、水准尺、钢尺或测杆每10米至50米一个断面1至2次/天1次/2天1至2次/周1至3次/月4锚杆或锚索内力及抗拔力各类电测锚杆、锚杆测力计及拉拔器每10米一个断面，每个断面至少三根锚杆1至2次/天1次/2天1至2次/周1至3次/月选择项目5地表下沉水准仪、水准尺每5米至50米一个断面，每断面至少7个测点，每隧道至少2个断面，中线每5米至52米一个测点开挖面距量测断面前后〈2B时，1至2次/天。开挖面距量测断面后〈5B时，1次/天。开挖面距量测断面前后〉5B时，一次/周。（其中B为隧道开挖度）6围岩体内位移（洞内设点）洞内钻孔中安设单点、多点杆式或钢丝式位移计每5米至100米一个断面，每断面2至11个测点1至2次/天1次/2天1至2次/周1至3次/月选择项目7围岩体内位移（地代表设）地表钻孔中安设各类位移计每代表性地段一个断面，每断面2至11个测点同地表下沉要求8围岩压力及两层支护间压力各种类型压力盒每代表性地段一个断面，每断面宜设15至20个测点1至2次/天1次/2天1至2次/周1至3次/月9钢支撑内力及外力支柱压力计或其它测力计每10排拱架支撑设一对测力计1至2次/天1次/2天1至2次/周1至3次/月10支护及砌内应力表面应力及裂缝量测各类砼内应变计、应力计、测缝计及表面应力解除法每代表性地段一个断面，每个断面宜为11个测点1至2次/天1次/2天1至2次/周1至3次/月11围岩弹性波测试各种声波仪及配置探头在有代表性地段设置1至2次/天1次/2天1至2次/周1至3次/月 (二)、通风及防尘1、根据施工现场情况采用机械管道压入式通风，通风机械采用轴流式通风机，它具有体积小重量轻，调节幅度大，经济送风管采用PV塑布软风管。2、采用通风除尘和湿式凿岩相结合以达到除尘的目的。3、排水，当线路为上坡方向时采用自然排水方式，排水沟坡度与线路坡度一致，当线路方向为下坡时，采用机械排水分段集水坑，开挖面用抽水机抽到附近水坑由主抽水机运出排水洞外。(三)、隧道的开挖和掘进根据本合同段的实际情况和地质，工期情况，我公司拟采用新奥结进行施工，以保证工期和质量要求。1、明洞的开挖及掘进根据本合同段的地质特点和设计要求，我公司拟采用全部明挖先墙 后拱法施工，施工顺序及步骤为：从上向下分台阶开挖→先做好两侧边墙→拱围→防水野及洞顶回填。1、明洞施工两隧道进出口均有明洞，施工采用大开挖，开挖主要采用机械，局部坚硬岩石用控制爆破炸除。开挖前做好地表排水系统，开挖从上向下进行，随开挖随防护，防止滑塌。待暗洞掘进一定长度，不影响明洞砼衬砌安全时，进行先墙后拱全断面模注钢筋砼并及时做好防水层和回填，以确保安全。其工艺流程如下：明洞施工工艺流程图测量划线→开挖→边仰坡防护→台车就位→绑扎钢筋→灌注砼→做防水层→回填(1)、准备工作:施工时做到随开挖随防护，防止滑塌，待暗洞掘进到一定长度不影响明洞衬砌安全时，进行先墙后拱全断面横注钢筋砼的施工，待砼强度达到70%时及时做好防水层和回填，以确保安全，其工艺流程图为：测量划线→开挖→边、仰坡防护→台车就位→绑扎钢筋→浇筑砼→做防水层→回填。(2)、II类围岩开挖洞口为Ⅱ类围岩浅埋段采用超短台阶法开挖，下台阶滞后上台阶3～5米，上台阶层的碴用挖掘机清理到下台阶，然后装运出洞。由于洞口围岩风化破碎，为了防止洞口坍塌和顺利进洞，首先用φ50小导管灌浆进行超前支护，围岩开挖掘后及时做初期支护，并用工字钢 架加强初期支护，开挖进尺控制一次立一榀工字钢拱架为限，以保证施工安全，为保证洞口稳定，在明洞衬衫砌外施作2米套拱，支挡仰坡，防止坍塌。洞口开挖主要用机械进行施工，如遇坚硬岩石时，则采用小剂量药包控制爆破炸除，以降低震动减少到周围岩的扰动，并且每次控制开挖掘进尺在0.8米之内，即一榀工字钢拱架间距，以便及时架立钢拱架，确保安全。施工顺序：测量放线→施做套拱→超前小导管支护→开挖→出渣→初喷砼→描杆、挂网→安装钢拱架→补喷砼至设计厚度。(3)、Ⅲ类围岩开挖Ⅲ类围岩，由于岩石较易破碎，采用φ50小导管灌浆进行超前支护，并设PS格构梁加强初期支护，并采用超短台阶法施工，用线型微震爆破法施爆，为了防止塌方，保证施工安全，开挖后及时架立钢支撑和施作初期支护，控制掘进尺不待超过1.5米，即每一循环进尺立三榀钢支撑。艺流程为：测量放线→小导管灌浆超前支护→炮眼钻孔→装药施爆→通风降尘→清除危石→出渣→初喷砼→锚杆挂网→钢支撑→补喷砼至设计厚度→下一循环。(4)、IV类围岩石质较好，采用全断面开挖，用18台气动风钻台孔，装载机装渣，自卸车运输，为保证施工安全，初期支护采用系统锚杆， 单层钢筋网喷12cm厚C20砼，一循环进尺3米。工艺流程为：测量放线→钻孔→装药施爆→通风降尘→清除危石→装渣运输→初期支护→下一循环。(四)、主要工序的施工1、超前小导管支护(1)、小导管参数长度5.0米，外径：Φ42×4mm，环向间距：60～80cm，外插角5°，搭接长度不小于1米。材料5mm厚热轨无缝钢管，灌浆材料：水泥浆小导管四周钻4排Φ8孔眼，呈现梅花形布置纵向洞距15㎝㎝，前端做成尖形，尾部焊Φ6加强箍。(2)、施工工艺小导管采用先钻孔后下钢管法施工钻孔夫子时开孔从工作面最后一榀工字钢拱架上部穿过，将小钢管打基础入掘进前方稳定的岩层内，末端支撑在拱部围岩内的悬吊锚杆或格栅拱架支撑上，使其起到支护掘进进进范围内拱部上方，有效地约束围岩在爆破的一定时间内不发生施松驰坍塌，超前锚杆或小钢管宜采用早加强型砂浆锚杆，以尽早发挥超前作。超前小导管间距布置一筋为0.6～0.8米，两排搭接长大于1米。(3)、灌浆施工工艺流程：测量布孔→钻孔→清孔→顶入钢管→封闭掌子面→清管→灌浆→开挖A、浆液：本遂道采用单液水泥浆，其水灰比为0.5～1，施工时根据实际试验调整确定，如地下水大时，采用水泥（425#），水玻璃双浆液。 B、灌浆压力：0.6～1MpaC、单孔灌浆量：单孔灌浆量和围岩的孔隙率有关施工时可初步按下式计算Q=πRo2LnβQ：浆液灌入量m3Ro：注浆有效扩散半径（m）L：注浆段长度N：岩体裂隙率或孔隙率，一般取1%～5%β：浆液的富余系数，一般1.05～～1.10D、注浆施工时应优先使用普通硫酸盐水泥，条件不具备，可使用矿碴硅盐水泥或火山硅酸盐水泥，砂采用清结紧硬的中细砂，粒径小于3mm，使用前过筛。注浆工艺流程：水泥浆→注浆泵→高压水泥浆→压力表→注浆头→岩体小导管施工示意图2、钻爆 钻爆是保证开挖断面轮阔平整准确、减少超欠挖方、降低爆破震动、维护围岩自承能力的关键，我公司采用线形微震爆破技术，可以达到以上目的，施工时还将做好以下几项工作。(1)、测量：测量是控制开挖轮阔精确度的关键，我公司采用DMY-1型隧道断面激光测量，使每一循环都由测量技术人员在掌握子面标出开挖轮廊和炮孔位置。(2)、钻孔采用气腿式凿岩机钻和掏槽爆破A、掏槽眼的布置，将开挖面上适当部位先掏出一小型槽口，采用较大的炸药单耗量，掏槽眼比设计掘进尺寸加深10cm～20cm，并采用孔底反向连续装药和双雷管起爆，槽口尺寸1.0m2～2.5m2之间，B、辅助眼布置：由内向处遂层布置，遂层起爆，遂步接近挖掘断面轮廊形状。 C、同边眼一般沿设计轮廊线均匀布置，岩质较软或较破碎时，眼口应开在开挖轮廊线以内眼底应根据岩石的抗爆性来确定其位置，将炮眼方向以3%～5%的斜外插，对于中性岩及硬岩眼底应落在设计轮廊线以外10～15cm，底板眼的眼底一般都落在设计轮廊线以外，为保证开挖面平整，辅助眼和固边眼的深底落在同一垂直面上。D、装药及爆破钻完孔将炮孔吹洗干净，经检查合格后才能装药，装药分片分组负责，严格按照爆破设计规定的装药量，雷管段号“对号入座”爆破网连接，检查起爆破，按照爆破设计要求和《爆破安全规程》GB6722-86执行。a、采用纵向装药，将起爆药卷放在眼底第二个药卷位置上，雷管聚能穴朝向眼口，反向装药结构能提高炮眼利用率，减少瞎炮章，减少石渣块度，增大抛掷能力和降低炸药消耗量，炮眼越深反向装药的效果越好。掏槽眼和辅助眼多采用大直径药卷孔底连续装药，周边眼采用小直 径药卷孔底连续装药或大直径卷间隔装药。b、光面爆破是通过调整周边眼的各爆破参数，使爆破先沿各孔的中心连线形成贯通的破裂缝，然后内圈岩体裂解弄向临空面方向抛掷。用于光面爆破的炸药与主体爆破的炸药相比，选用爆速较低，爆力较大，传爆性能良好的炸药，但板底则用高爆力炸药，即可克服上覆盖石渣的压制，又起到翻渣作用。周边眼装药量在施工中根据孔距，先正光面层厚度，石质及炸药种类因素综合选择和调整，一般单位炮眼长度装药量控制在0.04kg/m～0.4kg/m，称为线装药密度。周边眼的装药结构采用小直径药卷连续或间隔装药，药卷直径不小于炸药的临界直径以保证稳定传爆，必要时采用导爆索传爆（孔内串联）。先面爆破的分区起顺序为：掏槽眼→辅助眼→周边眼→底边眼。c、预裂爆破，实质上也是一种光面爆破，其原理和光面爆破相同，只是分区起爆顺序不同，预裂爆破的分区起爆顺序为：周边眼→掏槽眼→底板眼。d、起爆顺序及时差：除预裂爆破的周边眼是最先起爆外，在同一个开挖断面上，起爆顺序是由内向外逐层起爆，常用的各层起爆时差为400mg～200mg，在深孔爆破时将掏槽炮和辅助炮之间的差稍加大以保证掏槽炮在此时差内将石渣抛出槽口，防止槽口淤塞，为后辅助炮提供有效的临空间。同圈眼必须同时起爆，尤其是掏槽眼和周边眼，以保证同圈眼的共同作用效果。延期时间采用孔内控制，将迟发雷管装入孔内的药卷中来实现微差 爆破。e、炮孔的堵塞，堵塞炮孔可以提高炸药能量的利用率，从而减少炸药的用量，降低爆破震动效应，装药后用合格炮泥进行堵塞，掏槽孔要把不装药部分堵满，周边孔堵塞上底不小于20cm，其余炮孔堵塞长不小于最小抵抗线的80%，以确保爆破效果和安全。3、初期支护根据本合同段的地质条件初期支护我单位采用锚杆喷射砼支护，配合使用钢筋网，钢架超前锚杆超前小导管、管栅超前小导管注浆地面砂浆锚杆和锚喷支护相结合的支护、喷、锚支护可延速控制或限制围岩松驰变形充分发挥围岩自承能力，是“新奥法”施工的重要环节，本遂道采用锚、喷作初期支护，Ⅱ、Ⅲ类围岩用单层钢筋网加强初期发护，锚喷支护按照《锚杆喷射砼支护技术规定》GBJ86-85、《公路工程质量检验评定标准》JTGF80/1-2004和其它有关规范、规则进行施工检查。(1)、喷射砼A、喷射砼施工后要求具有较高的支护抗力，特别在软弱围岩中，早期强度至关重要，所以在添加速凝剂条件下喷射砼1D龄期的抗压强度不应低于5Mpa。B、喷射砼最小厚度不应小于5cm，因为喷射砼的收缩较大，若其厚度小于5cm，喷会中粗骨料的含量甚少，更容易引起收缩开裂同时喷层过浆也不足以抵抗岩块的移动变形过大常出与局部开裂或利落，在含水岩层中喷射砼厚底不应小于8cm，并要求抗渗强度不应小于0.8Mpa。C、预拌料在洞外以强制拌合机拌合，用砼运输车运至洞内工作面，采用强喷机和砼喷机械手进行“强喷作业”以降低粉尘，减少回弹量。其工艺流程为：《喷射砼工艺流程图》 喷射砼工艺流程图选购合格材料配料计量选配合比加适量水一级拌合储气罐高压风管路二级拌合计量附加剂过筛喷射机机械手(2)、锚杆A、两隧道均采用注浆锚杆，我单位采用专用注浆机注浆，掺加FDN早强剂砂浆用425#水泥，水灰比0.38～0.45，砂浆配合比为1：1，并掺入5%氧化镁膨胀剂，施工时由试验室根据现场实际情况进行配合比调整，以保证锚固质量。B、锚杆的布置a、在隧道横断面上锚杆按垂直隧道周边轮廊布置，当遇层状岩层时，增设与主结构面成最大角座的锚杆。b、在岩面上锚杆成菱形排列。c、锚杆间距不大于锚杆长度的二分之一，Ⅱ、Ⅲ类围岩中的锚杆间距为0.5～1.0米，不得大于1.25米。C、锚杆的布置原则：拱腰以上的局部锚杆方向向着有利于锚杆受拉力方向布置，拱腰以下及边墙的局部锚杆逆着不稳定岩块滑动方向布置。钻孔前按设计位置定出孔位，当遇石质破碎时可采取加深加密锚杆措施，钻孔应和锚杆所在部位岩层面垂直，钻孔直径大于杆体直径15mm，钻孔深度大于锚杆长度10cm，锚杆装作业在初喷砼后至即进行。 (3)、钢筋网的制作和安装钢筋网喷射砼支护是在喷射砼前，在岩面上精设钢筋网，然后再喷射砼，主要用于软弱破碎围岩，而更多的是与锚杆或钢拱架构成联合支护。A、钢筋网的制作环向钢筋直径Φ12mm左右，纵向钢筋直径Φ6～Φ10mm，网格尺寸一般为20×20cm、25×30cm、30×30cm，围岩松散破碎严重的可采用细一些的钢丝，直径一般小于Φ6，网格尺寸亦小些，一般为10×10cm、10×150cm、15×15cm、15×20cm、20×20cm。B、钢筋网的安装钢筋网通常作环向和纵向布置，拱部钢筋直按在工作面制作，边墙钢筋网在洞外制作，进洞安装。C、钢筋用的保护层厚度不应小于2cm。4、装渣运输(1)、装渣根据本标段的实际情况，我单位采用50轮式装载机进行装渣作业，以提高工作效率。(2)、调车合理安排运输车辆，装渣机减少等车时间，以发挥更大的机械使用效率，提高实际装渣时间，提高工程的施工进度。(3)、运输与卸车施工中注意线路的良好状太，建立健全的管理制度，防止运输发生阻车，车辆积压，石渣不能及时外运等混乱情况，运输作业设专人负责人指挥。 卸车：卸渣至指定地点，且不污染环境。5、隧道衬砌防水卷材的安装两遂道衬砌防水采用300g/m2土工布和1mm防水板铺设在初期支护和二次衬砌之间。A、防水卷材的安设在自制的台车上进行，安设采用吊挂式，每1m不少于一个吊挂点，吊挂工作超前二次衬砌10～20米，为了保证粘结质量粘结工作在洞外进行，粘结成大块后进洞安装，环向长度根据隧道实际喷砼内轮廊长留出1.0～1.5米富余量，以防模筑砼时拉坏，纵向用3～4块拼成一个大块，以便于搬运吊挂为宜，拼接缝宽度10cm，洞内接缝和二次衬砌工作缝错开10cm上。防水板在拱部铺设时，防水板应伸至起拱线以下50cm。B、施工缝和沉降缝防水a、施工缝防水施工缝采须知BW-96型膨胀止水条止水，施工时在挡头板中线处钉一光滑板条，大小和1/2止水条同，拆模后在槽中放入止水条，并用胶和钉加以固定，防止浇筑下一环砼时移位。b、沉筑缝防水在围岩类别变化处和衬砌结构变化处设置沉降缝，沉降采用E型中埋式橡胶止水带止水，根据以往施工经验，橡胶止水带的安张比较困难，须精心施工，横筑砼时，在沉降缝处设置钢筋夹，卡位止水带，并用浸沥青木丝板和挡头板一起夹住止水带防止浇筑砼时变形移位。c、衬砌排水在初期支护前，按设计要求安装HDPED单壁打孔波纹管，并与纵向排水管相接，然后进行初期支护砼喷射。 根据地下水情况，纵向间隔5～10米环向设置Ω型半管排水管，把水引入横向排水管径由排水沟排出洞外，环向排水管安装在初喷砼后进行，在有渗水处安装排水半管，然后再喷砼覆盖。防水层铺设前，喷射砼表面不待有锚杆头或钢筋断头外露，对凸凹不平部位应修凿、补喷，使砼表面平顺。防水层可在拱部和边墙按环状铺设，平视材质采取相应接合方法，塑料板宜用焊接，搭接宽度为10cm，两侧焊缝宽不小于2.5cm，橡胶防水板粘结时搭接宽度为10cm,缝宽不小于5cm。防水层的接头应擦干净，不应有气泡、拆皱及空隙，接头处应牢固，强度不小于同质材料。防水层用垫圈和绳扣吊挂在固定点上，其固定的间距拱部为0.5～0.7m，侧墙为1.0～1.2m，在凸凹处适增加固定点，点间防水层不能绷得太紧，以保证浇筑砼时板面与喷砼面能密贴，开挖和衬砌作业不得损坏防水层，施作点距爆破面大于150米，距浇筑二次衬砌处大于20米，当发现层面有损坏时及时修补。6、二次衬砌本标遂道采用全断面横筑二次衬砌，其衬砌施工时间由监控量测结果决定，一般水平收敛速度小于0.15mm/d,或拱顶下沉速度小于0.1mm/d,，即围岩变形基本稳定后施作。按照现代支护理论以新奥法施工原则，作为安全储备的二次支护员在围岩或围岩初期支护稳定后及时施作的此时隧道已成型，因此二次支护采用顺作法，即由下往上，先墙后拱顺序边疆浇筑。A、施工的技术要求：a、砼混合料必须同时输入搅拌机； b、采用砼拌和楼、搅拌车、泵送砼时，要求搅拌在输送砼时不得停拌自行入拌和机至卸出的时间，不得超过砼初凝时间的一半；c、初期支护基本稳定后应及时修筑二次衬砌，当砼强度达到2.5Mpa时即可脱模。B、泵送砼技术要求：a、管径分别为100mm、125mm、150mm时最小水泥用量分别280kg/m3，290kg/m3及300kg/m3；b、泵送物含气量应为5%左右。C、二次衬砌的施工：两遂道用C25砼做二次衬砌，C25砼严格按“规范”及设计标准进行施工，根据泵送砼施工工艺设计配合比，通过试验后确定保证达到强度指标，砼采用自动计量强制式拌和机拌合，搅拌时间不小于2min砼用砼搅拌车送至工作面，用输送泵送入衬砌台车模板内，用插入式振捣器和附着式振捣器振捣密实，每循环衬砌长度12米，其施工工艺流程为：清理基底→测量放线→衬砌台车就位→台车测量校正→自动计量拌制砼→砼运输车运砖→泵送砼入模→振捣砼→养生→拆模→下一循环。7、仰拱及回填两遂道Ⅱ、Ⅲ类型岩中均设有仰拱施工在二次衬砌前进行，仰拱和落底工作同时施工，仰拱浇筑24小时后，施作拱回填砼，砼拌制运输同二次衬砌。工艺流程为：清挖基底→测量检查→仰拱立模→浇筑仰拱砼→抑拱填充立模→浇筑填充砼养护。8、水沟、电缆槽水沟及电缆槽的施工员在二次衬砌后进行其工程量不大，但结构复 杂，施工困难，必须精心施工，立横由测量技术员严格控制尺寸、标高及预留、预埋件要同时施工，确保位置准确，盖板洞外预制，交工前进洞内安装。9、洞内路面洞内路面采用400+6cm改性沥青+26cmC35砼面层，基层为C15砼洞内张仰拱及回填段不设基层，不设仰拱设基层。1）、基层：由测量技术中测出中边线及纵横坡高，根据其所测中边线和纵横坡度安装模板，基层施工采用半幅施工法，中缝及施工级平直时接密实，砼浇筑时严格控制宽度，纵横坡，砼运至施工现场直接卸到摊铺点，采用插入式振捣棒和平板式振捣器相结合的施工方法进行施工，用铁锹摊平，随后用插入式振捣器和平板式振捣器分别沿模板边缘和整个表面均匀振实。2）、路面：首先测量技术人员测出纵横坡及路面宽度及高程，然后根据测量安装模板，采用轨式摊铺机筑法进行路面施工。A、砼采用强制式拌和，经称量的各部分材料按石→砂→水泥→添加剂，顺序投入拌和机内，严格控制拌和时间，即不待少于60S，搅拌时间超过规定时间的三倍。砼运输采用砼搅拌车运至摊铺点。B、摊铺与振捣拌好的砼运到工地后，卸到摊铺机料斗内，摊铺机半砼进连续面均匀地摊铺在宽度上，将超过松铺厚度所需的砼推向前方，松铺系数在1.15至1.30之间，混合料摊铺后，由振捣—修整机，对砼进行再次整平，振捣和修整。C、接缝施工： 横向和纵向缩缝内的传力杆和拉杆，采用在砼振捣—供整之后用振动插入机按规定位置和间距插入砼内。纵向施工缝内的拉杆可预先弯成90度，其一端按预定位置绑在模板上，待砼结硬拆模后将外露在砼侧面的该端拉杆拉直。胀缝传力杆放在钢筋架上，连同压缩性填缝板条一起按预定位置固定在基层上。接口槽口采用锯缝，锯缝时间在砼修整后8小时至18小时之间施作。D、采用手工修整法施工：用大木抹在表面进行抹面至表面无泌水为止，抹面沿横向进行，低洼处用砼补平，表面修整后，用塑料丝、钢丝或综丝制的刷子在砼表面柱出横向细沟槽。（5）养生：采用洒水湿养法，养生时间普通硅酸盐水泥为14d，早强水泥7d，中热硅酸盐水泥21d。3）、早期裂缝的防治：a、尽量减少单位水泥用量,并使用用发热量和收缩小的水泥;减少砼的单位用水量,可通过使用减水(塑化)剂和级配好的集料来保证施工的和易性。b、减少基层顶面的摩阻力，基层顶面在浇筑要充分洒水润湿。c、砼浇筑温度应低于300C，夏季浇筑时应低于350C。d、锯缝时间要控制好，按浇筑时间和气候变化情况及时进行调整；每隔若干条锯缝（例如30米）先设置一条压缝。e、表面修整过程中，要避免阳光直射。 第五章冬季雨季施工措施一、冬季施工当工地昼夜平均气温连续三天低于摄氏5度或最低气温低于零下3度时，砼结构物的施工须按冬季施工要求采取相应措施。低温天气施工时，采取如下措施：（一）编写冬季低温天气施工技术措施或方案，指导施工生产。（二）浆砌工程施工中，采用砂浆掺加附加剂，每天施工结束后，清除表面剩余砂浆，覆盖保温材料。（三）混凝土施工时，增加搅拌时间，掺加适量的外加剂，砂、石料等采取预热措施，保证混凝土的入模温度。混凝土浇筑完毕后，及时覆盖保温材料，防止混凝土早期受冻。（四）对施工机具采取必要的防冻措施，保证施工机具正常安全的运行。二、雨季施工雨季施工将采取如下措施保证施工质量：（一）编制雨季施工方案和技术设计，为雨季施工创造条件。（二）做好防洪排水措施，疏通现场排水措施，做好低洼地面的挡水墙，备好排水机具。（三）主要施工便道路基要碾压坚实，必要时铺垫碎石、片石，并做好路拱，疏通道路两旁排水沟，保证雨后通行不陷。（四）注意防潮，水泥、外加剂等物资要存放置屋内、棚内，垫高存放并保证通风良好，以防受潮。（五）砼施工要经常测定砂石料含水量，及时调整配合比，控制坍落度，确保砼圬工质量。 （六）路基施工要减小施工段落，做到随挖、随运、随填、随压。每层压实面均应控制好平整度，作出路拱，防止积水。每层铺填的填筑料必须安排机械连续作业直至压实完毕。因下雨而中断压实的部分，在雨后应及时派人排水，减少雨水对路基的浸泡。路堤边坡应及时拍实，保持平整，不留凹坑，防止冲刷，并设置临时排水设施，每隔50米边坡开挖30cm深，50cm宽的临时急流槽，急流槽内铺设塑料布。（七）进入雨季施工，对电焊工、电工、外架工以及吊车司机等持证上岗人员，进行雨季施工安全技术交底。工地用电机具、配电盘、配电箱做好防雨措施，做好接地，防止雨淋。三、夏季施工安排（一）混凝土混合料的温度不超过32°，当高于时应采取以下措施：1、遮阴或封闭和冷却骨料及其他组成部分。2、在生产及浇注时，对配料、运送、泵送及其它设备进行遮阴或冷却。3、喷水冷却骨料。4、用致冷法或埋水箱法或在部分拌和水中加碎冰。但应注意拌和完成后，冰应完全融化。（二）喷骨料的水或制造拌和用的冰，其水质应符合要求。（三）与混凝土接触的模板、钢筋等的表面在浇注混凝土之前应冷却至32°。四、夜间施工措施本标段工程的特点是隧道的密度大，其进度的快慢直接影响路基、土石方的施工进度，进而影响整个工期。因此在施工安排上，不可避免的要安排夜间施工。夜间施工采取措施如下： （一）在施工安排上，做到机械、人力资源统筹规划。（二）做好现场的照明工作，保证施工现场有足够的照明亮度和照明范围，交通路段的线路两端一定范围内，设置警戒标志，保证交通安全。（三）加强管理和技术人员的跟班作业力度，保证各种材料供应及时，技术指导和试验检测工作到位。（四）做好后勤保障工作。（五）加强现场电路、机具设备和施工安全的管理工作。第六章质量保证措施及体系一、质量方针和质量目标：（1）、质量方针：科学管理、规范施工、不断完善，以优质工程和服务回报社会（2）、质量目标：建立符合IS09001系列标准的质量体系，并确保质量体系的有效运行。京冀界至承德段高速公路项目北京—承德公路土建工程第九合同段(K8+485---K12+780)的工程质量必须满足业主提出的质量要求，履约率达100％。（3）、质量承诺：决策声明：我们将选派优秀的行政管理、技术人员，组建强有力的项目领导班子和过硬的技术管理队伍。严格遵守监理大纲的要求，完全按工程图纸、合同条款、技术规范等要求对工程质量形成的全过程进行全面监控，确保合同范围内各项工程施工质量和工期满足合同规定要求。 管理层对实施质量方针和目标的承诺：质量方针是质量工作遵守的原则和指针，质量目标是要求项目部全体职工要达到预期效果。本合同段项目部管理人员愿同全体职工一起通过努力实现本质量方针、目标。二、质量管理组织和机构：为切实履行质量监督检查职能，确保工程质量和各项创优目标的实现，项目经理部成立创优规划领导小组。其职责是：制定工程创优规划，并组织实施、指导、监督、检查和处理创优过程中存在的问题；定期召开创优工作会议，组织检查评比；总结交流创优经验；决定奖罚事项。领导小组成员按创优方针、目标分解的各项职责，各尽所能，各负其责，保证各项指针的如期兑现。领导小组下属的办公室设在工程技术部，其主要职责是：负责日常工作，及时报告创优信息，提供领导决策参考。抓好各方面的信息反馈工作。定期发出演示文稿、通报、传达领导决策，并经常检查下属单位的执行情况。三、质量保证体系：（1）、质检体系：项目经理部配备专职质检部和质检工程师，各施工分部和作业班组设专职质检员，实行分级管理制度。质检工程师和各级质检员配备相匹配的质检仪器、设备、工具和书籍，以满足质检需要。（2）、试验体系：项目经理部所属中心试验室配备具有丰富经验的试验工程师和必要的仪器、设备，以保证工程试验资料的精度和可信度，充分反映结构实体的内部质量状况。（3）、检测体系： 项目工程技术部测量组配备精良的测量仪器，以满足本工程需要。测量组负责本标段控制测量和施工放样工作。测量工作必须严格按测量规程进行控制，做到施工前有复测、施工中有控制，完工后有检测，确保施工全过程的测量资料真实可信、能准确、完整地反映隧道等结构物几何尺寸。质量保证体系框图 质量保证体系思想保证组织保证技术保证施工保证制度保证提高质量意识集团公司质量管理部贯彻ISO9001系列质量标准，推行全面质量管理创优规划经济法规项目经理部质量管理领导小组TQC教育施工队质量小组各项工作制度和标准经济责任制制定教育计划下道工序是用户为用户服务质量第一质量工作检查现场QC小组活动岗前技术培训熟悉图纸掌握规范技术交底质量计划测量复核应用新技术工艺优质优价完善计量支付手续制定奖罚措施签定包保责任状检查创优效果制定创优措施明确创优项目接受业主和监理监督定期不定期质量检查进行自检互检交接检加强现场试验控制充分利用现代化检测手段奖优罚劣经济兑现技术岗位责任制质量责任制提高工作技能提高工作技能提高工作技能检查落实质量评定反馈实现质量目标四、质量保证措施：根据本标段工程特点，结合公司贯彻ISO9001 系列标准实施情况，我们把本标段工程项目列为我公司在河北市场的又一重点工程，我们有决心、有能力确保工程创优良、争一流。对本标工程按“项目法施工”原则进行管理。严格贯彻“三标一体”管理体系国际标准，建立健全质量管理体系、环境管理体系、职业健康安全管体系，编制质量计划等受控文件，以制度、文件保质量。确立“科学管理、规范施工、不断完善，以优质工程和服务回报社会”的质量方针。提高全员素质，增强质量意识，调动职工积极性和主观能动性，做好本职工作，用全优的工作质量确保工程质量。确立创优工程目标，成立创优工程领导机构，确保创优目标的顺利实施。建立以项目经理为工程质量第一责任人的质量领导组织机构和以项目总工程师负责的质检、试验、测量三位一体的质量保证体系，严格施工过程中的质量控制。同时，为质检、试验、测量体系配备作风严谨、职业道德良好的工作人员，以高素质人员确保质量监控的实现。质量领导机构采用定期和不定期相结合的方式开展工程质量检查工作。项目经理部质量领导机构每月组织一次质量检查和评比工作。作业班组实行上、下工序交接检查制度，并对主要项目、关键工序实行跟踪检查，做到预防为主，把质量事故隐患消灭在萌芽状态。实行合同工程质量岗位责任制，明确每个职工在各自工作岗位上对工程质量的责任、权力和利益，奖优罚劣。加强施工过程质量控制工作，确保工程质量。由总工程师组织有关技术人员认真学习设计文件，充分理解设计意图，严格按设计图纸、招标文件、施工技术规范、施工操作规程和监理 工程师的具体要求组织施工。做到各工程项目开工前有详细的施工方案、方法、作业指导书和技术交底，施工中有施工操作规程做指导，有完整的检查签证表格、施工日记及施工总结记录，以程控保质量。加强职工技术培训和技术考试工作，做到关键技术工种必须持证上岗，并选派经验丰富、年富力强、技术熟练的工人技师担任班组长。针对重、难点工程项目，广泛开展QC小组攻关活动，推进技术进步。大胆采用新工艺、新技术、新设备、新材料，以“四新”保质量。与监理工程师密切配合。施工全过程必须在监理工程师的监督、检查、签证认可下进行，坚决做到按设计图纸，技术规范和监理工程师要求组织施工。实行质量一票否决制。坚持预防为主，把质量事故、隐患消灭在萌芽状态中。一旦发生质量事故，坚决做到“三不放过”的原则。事故处理方案和结果必须达到使监理工程师满意的程度。工期保证体系框图 实现工程施工进度计划工期保证体系组织保证资源保证技术保证制度保证经济保证合同计划处汇编计划人员、材料、机具配备齐全技术革新集团公司年度责任状承包办法各施工队落实计划材料、机务处提供方案优化项目承包合同奖罚办法各施工班组分解计划各施工班组领用提前提供技术资料资金保证月旬日计划落实各岗位工种任务落实人员就位材料应用车船使用机械使用科研攻关统筹安排计划调整PDCA循环旬、日调度会季月进度检查施工进度总结评比表彰按期兑现 五、对于质量通病的控制：（1）、控制好三度：“三度”即松铺厚度、平整度、压实度。松铺厚度要根据不同的土质压实，压实机具在试填时确定。平整度直接影响到压实度的均匀，配备平地机进行填土的整平，并分层整出路拱。压实度严格按照路基施工技术规范的要求检测频率为200m,检查8点，不足200m²时至少检测2点。每个单点的压实度都必颈达到规定的要求。（2）、控制好“六部”1、桥涵台背，涵渠缺口处采用透水性材料，两侧对称填筑，小型机具夯实，并加强检测工作。2、陡立土体结合面，半填半挖段的填筑，地面横坡陡于1：5时，要将原地面挖成台阶，并由小型机具加以夯实，由底部填起，分层压实。3、填挖结合部要加强碾压工作，填土分段结合部要加强咬合，并保证分层错开。4、小沟、小洼都要尽量采用压路机碾压，如压路机难以施工，采用小型机具夯实。5、软弱地基，填前要排除表水，一般软弱路段路基应分层填筑透水性良好的砂砾料，直到路基稳定，较软弱路段路基还必须在底层采用土工格栅加以稳定。6、标段结合部尽量安排同时填筑，否则先填地按1：1坡度分层留台阶，填筑时重叠相接处加强碾压。 第七章：保证工期的措施我公司从精心组织、周密安排以及保证机械设备物质供应等方面着手，加强计划管理，严行动，严管理对人、物、财、机，进行合理、科学、有效组织，充分调动各方积极性，确保实现工期。一、组建高效、精干的项目经理部，配备业务精、技术好、有类似工程施工经验的高水平工作班子，项目作业层抽调骨干力量组成，为确保工期提供组织保证。二、制定科学的组织管理制度，努力提高管理水平，中标后按监理工程师和业主要求进一步完善、优化施工组织设计，加强项目经理部月计划安排管理工作，严格按计划组织施工，同时进一步优化、完善“工程进度计划图”，绘制关键线路的双代号网络图，充分利用有效资源。三、我项目部施工人员、主要机械设备将按进场时间计划到位，各项施工准备工作尽可能提高，确保在业主规定的开工期限内开工。四、认真复查设计资料并结合现场实际情况，编制各主要分项工程的施工计划，绘制网络计划图、目标管理图。重视施工组织的动态管理和过程优化，随时指出实际进度同计划进度之间的差异，及时分析原因。采取措施，确保施工生产按计划、有秩序地进行。五、制定和落实岗位责任制，并把工程进度质量与职工收入挂钩，充分调动全体人员的积极性和创造性，使“抓质量、保工期”形成系统、体现在项目实施的各个环节、各项活动中去，将关键工期和总工期建立在作业人员的指针和工序定额上，做到以工序保日，以日保月，以月保年。六、加强管理，抓好施工中的统筹、协调控制。施工管理的中心任 务是抓好主要工序的进度，做好工序衔接，要保持召开每日每周工地碰头会制度，加强检查监督，严格落实进度计划，并在碰头会上及时解决施工中的难题和难点，及时消化解决，做到问题不过夜。七、严格执行操作规程和质量标准，强化施工现场管理，做到文明施工，努力实现施工作业、施工管理的标准化、科学化、规范化，使施工生产有节奏地向前发展。八、尊重知识、尊重人才、尊重科学，组建QC小组，对重点工程项目进行攻关，增加施工的科技含量，加快进度节约工期，认真找出并采用适合本工程实际的各种成熟施工办法，充分发挥设备能力和材料性能，不断提高劳动生产率，把加快工程进度，确保工期建立在技术先进、措施有效、管理科学的基础上。九、加强同地方政府的联系和协调，为施工创造良好的外部环境，最大限度排除各种外来因素干扰，增进同业主，监理、设计单位的联系和密切配合，及时解决施工中出现的问题，避免差错和少走弯路，促进工程顺利开展。十、提供足够的物质和机械设备供应保证，各种原材料的进场做到经济、足量、高效、及时，确保工顺利进行。储备适量施工机械，以备应急使用。十一、本项目机械化程度较高，加强设备管理，加强对各种机械设备的维修和保养工作，提高设备完好率，为施工提供保障，以求实现高速度、高效率、机械化配套作业。十二、改进施工作业法，采用平行流水施工法，一可使工期缩短，二可使工作面得到充分利用。十三、适当延长工作时间，同时加强人员健康保证和机械保养。正 确处理质量和进度的关系，在高质量的基础上，提高速度，好中求快，好中求省，并注意抓紧有利季节施工、适时组织大突击，展开劳动竞赛，奖励兑现，充分调动积极性，创造性，加快进度，克服农忙季节对施工的不利影响，采取措施，进行协调，力求均衡生产。 第八章安全保证措施及体系保障施工人员、工程的安全，避免工程施工对周围环境的干扰，加强环境保护是我们对用户服务的又一宗旨。在施工中，我们严格遵守国家的安全生产法，具体做好以下几点：壹、工程项目的安全管理：加强现场管理，搞好工程的保卫、防盗窃，防止发生安全事故，在每一个工程项目中，建立安全生产的组织机构，并制定严密的安全生产规程，留有足够的安全生产周期，以购置安全设施，保证施工生产现场的紧急处理的开支。加强安全生产教育和制定预防措施，为施工人员办理保险。项目经理亲自抓安全，定期召开安全生产会议，检查安全生产规章的执行情况，建立安全生产奖罚制度，促使人人重视安全，使安全生产教育落实到实处，收到好的成效。加强工程施工中的现场安全管理，随时清除施工现场不必要的障碍物、设备、材料，各类存储品堆放井井有条，既要保持施工现场的清洁整齐，又对安全生产有利。二、安全目标及安全保证措施：（1）、安全目标：保证施工中无重伤及人身事故，轻伤率控制在千分之四以内，无重大级以上火灾，中毒、爆炸、交通等责任事故，争创无事故工程。（2）、安全保证措施：建立起完善的、能有效运行的安全管理领导组和管理体系，行使安全监察职能。 利用各种宣传工具、采用多种教育形式。使职工树立安全第—的思想，不断强化安全意识，建立安全体系，使安全管理制度化，教育化，以“安全第—，预防为上”为宗旨，项目部把安全生产工作当作第—位来抓，建立和健全安全管理制度，配备专职、兼职安全员，严格执行《安全规程》，认真落实安全检查、安全奖罚制度，当安全与工程进度存在矛盾时，须坚持“安全笫—”的方针。在施工中认真实施标准化作业，严肃施工纪律和劳动纪律，杜绝违章指挥和违章操作，落实施工现场安全防护设施的投入，严格按要求配备防毒．防火器具，配有安全帽、安全带、安全网、防护手套等，并确保其安全与良好，使安全建立在科学管理、技术先进、设施可靠的基础之上。各级领导在下达生产任务时，必须同时下达安全技术措施，检查工作时，必须总结安全生产情况，提出安全生产要求，把安全生产贯彻到施工全过程中去。认真坚持执行定期安全教育，安全讲话、安全检查制度，设立安全监督岗，支持和发挥群众安全人员的作用，对发现事故隐患和危及到工程，人身安全的事项，要及时处理，作出记录，及时改正，落实到人。施工中临时结构必须向员工岗前技术培训和安全技术培训和安全技术交底，对大型临时结构进行安全设计和技术鉴定，合格后方可使用。临时房屋，照明线路、库房部必须配置足够的消防设施，避雷设备。把“防火、防毒、防爆炸、防高空坠落，交通安全”作为本工程安全管理重点和防范的主要对象，要做到“思想、组织、制度、技术革新、物资”五落实，项目部领导分工负责抓安全，出了问题直接追究领导的责任，坚持“三不放过”的原则。 施工过程中，对油场、油库等重点岗位进行重点岗位进行重点检查，做到安全可靠，万无一失。施工前确认施工范围内(地上，地下)的各类设施，发现电线、电缆、管道及其它建筑物，按要求妥善处理。施工现场及交叉口设醒目的安全标志，设专人指挥。加强与当地政府、公安、交通等部门的联系，做好与地方群众的工作，使其尽力支持建设，处理地方事务，确保安全生产。 安全施工保证体系框图安全施工保证体系经济保证制度保证工作保证组织保证思想保证提高全员意识实现安全施工目标国家安全法律开工前检查分公司安全领导小组包保责任制施工技术安全规则教育各项安全生产规定、规程施工过程检查分公司安全科奖罚分明安全生产第一安全为了生产生产必须安全经济兑现项目部安全领导小组收尾过程检查安全总结评比月季年安全生产检查制度集团公司各项安`全制度安全文明施工的规定主各种安全生产制度项目部质检安防部队安全室工班、工种安全检查员 第九章工程附近建筑物及财产保护措施工程开工前，向当地有关部门调查现有地上和地下公共设施的现状。并进行适当的测量。施工期间，采取有效措施保护施工现场附近不需拆迁的建筑物、地上或地下的管线设施、水力设施、管道、河道、树木、房屋、光缆及通讯等其它财产免遭损坏，并查明该设施的所有者或产权管理部门，同时书面报告监理工程师并按监理工程师的指示办理。在靠近某公用设施处进行开挖、拆除作业时，事先通知当地有关产权管理部门，并在产权部门代表在场时进行作业，同时采取支撑和防护措施，避免损坏附近建筑物和影响财产的安全。第十章环境保护及文明施工措施一、环境保护：（1）、重视环境工作：设专职环保人员负责巡视、检查、督促。编制实施性施工组织设计时，把环保工作作为施工组织设计的重要组成部分，制定本工程环境保护计划，获得监理工程师、业主，当地环保部门批准许可后认真贯彻执行，建立环保制度，定期不定期组织大检查。（2）、清除施工污染：现场布置：合理地进行布置，设施设备按现场布置图规定设置，并随施工不同阶段进行场地布置和调整，最大限度少占用耕地。道路和场地：施工区内道路畅通、平坦，整洁，不乱堆放，无剥落 物、构造物，周围无垃圾，四周保持清洁，场地平整，不积水，排水系统畅通，加强油库机械设备维修站等生产区、生活区环境卫生管理，施工废料集中堆放，及时处理，清运至指定地点，集中处理。施工便道，砼拌和站经常进行洒水处理，对各种拌加设备配置防尘设备。班组场地清理：班组必须作好操作后场地清理，随做随清，物尽其用，定期检查评分考核，成绩上牌公布。材料堆放：砂石分类堆放成方，砌体料归类成垛，堆放整齐，标志牌上标明材料名称、产地、规格、用途等。材料运输：沥青混凝土等材料运输确保安全防止泄漏污染，砂、石、白灰、粉煤灰等易抛洒扬尘材料在运输中全部覆盖毡布。材料库：材料分袋装、散装、灌装、桶装等分区存放，易扬尘材料如白灰、粉煤灰全部用蓬布或彩条布覆盖存放。分清标号，堆放整齐，有制度、有规程、专人管理、限额发放，分类插标志牌，记载完全正确。牌物帐相符。施工废水、生活污水不得污染水源、耕地、农田、灌溉，采取措施进行处理，工地垃圾及时运往指定地点深埋，清除杂物、机具或含有沉淀油污的操作水，采用过滤的方法或沉淀池处理，使生态环境受损减少到最低程度。二、文明施工的措施：我们将严格按照招标文件有关章节具体要求和我公司有关文明施工的具体规定，制定严格的项目经理部文明施工管理条例和计划，全体进场职工认真遵守、严格执行，坚决做到文明施工。设置正规醒目的标语牌，书写本项目工程的有关内容，主要条款书写在标语牌上悬挂在施工区内。在各分项工程起讫点、构造物施工现场 设置统一标牌，标明工程名称、负责人、技术人员姓名等。驻地和施工现场管理人员一律佩证上岗，维护工区内施工秩序，无关人员不得进入工区、办公室、仓库，工作室悬挂统一标准的牌子、以便标识。做好办公、生活、生产区内“三防”、绿化、医疗卫生、保险工作和房屋的管理工作。做好施工现场各类施工设备和车辆分类划区安放停置，各种材料，构件分区标牌示位，整齐堆放。对怕雨淋的材料进行遮盖，料场均进行硬化处理，并设置排水设施。坚持持久地开展做“四有新人”活动和建设优秀职工之家活动，开展丰富多彩的文体、知识竞赛活动，活跃工区职工文化生活。三、加强多边合作与协调工作：加强与业主之间的合作，充分理解业主对工程进度、工程质量方面的具体要求，做到业主满意。加强与设计单位的联系与沟通工作，充分理解设计单位的设计意图和设计变更，尤其在施工方案选择上，充分尊重设计单位意见，做到优秀设计、优质施工。加强与监理工程师的合作，尊重支持监理工程师的工作，为监理工程师正确履行其职责提供有效条件，共同做好工期、质量、投资控制。服从业主的安排，配合业主做好相关的协调工作。加强与地方政府及有关部门之间的合作，例如与有关部门组织社会治安联防，共同维护好施工期间工区附近社会治安，优先录用合格的当地民工和下岗职工，为他们增加就业机会，充分利用当地资源，挖掘本地潜力，拉动相关产业，为优质、安全、快速、经济地完成本合同段所 属工程创造有利的施工环境，为“两个基本点文明”建没添砖加瓦。凡是本路线与已建公路、城市道路等有交叉、干扰的地段，我方合理安排施工组织计划，采取有效措施保证施工安全。并在必要时疏导交通流，确保电力电讯线路不受损伤。四、加强文物保护及遵守有关法规：施工中发现历史文物、古墓葬、古生物．化石及矿藏等，将立即停止施工，及时报告业主、监理工程师和当地政府及文物管理部门，并保持好现场，等待关部门处理完成后，恢复施工。施工严格遵守《野生动物保护法》、《文物保护法》。第十一章与业主、相邻合同段、地方政府及其子单位配合协调措施加强与业主之间的合作，充分理解业主对工程进度、工程质量方面的具体要求，服从业主的安排，配合业主做好相关的协调工作，做到使业主满意。加强与设计单位的联系与沟通，充分理解设计单位的设计意图和设计变更，尤其在施工方案选择上，充分尊重设计单位意见，做到优秀设计优质施工。加强与监理工程师的合作，尊重监理工程师的工作，为监理工程师正确履行其职责提供有利条件，共同做好工期、质量投资控制。加强与地方政府及有关部门之间的合作。例如与有关部门组织社会治安联防，共同维护好施工期间工区附近社会治安，优先录用合格的当地民工和下岗职工，为他们增加就业机会，充分利用当地资源，挖掘本 地潜力，拉动相关产业，为优质、安全、快速、经济的完成本标段所属工程创造有力的施工环境。为“两个基本文明”建设添砖加瓦。加强与相邻合同段的团结合作、互相帮助、取长补短，为本工程建设作贡献。第十二章文物保护措施成立专职文保机构，配备专职文保员，对管理人员及施工人员进行文物保护有关法律、法规教育，使参建人员牢固树立“文物保护”意识，自觉遵守《文物保护法》、《建筑法》及地方政府有关法规、条例。在施工过程中发现文物或有考古、地质研究价值的物品时，应立即封闭现场，设专人保护，并及时向业主及有关部门报告，经文物部门鉴定处理后，方可继续施工，以确保祖国文化遗产不受损害。第十三章反腐倡廉措施我公司针对在施工过程中，有可能出现的吃、拿、卡、要等不正之风，特别制定了一系列廉政的规章制度，并专门成立了廉政监督小组，行使监督权力。一、在施工中，严禁任何人以任何理由侵吞、挪用工程款去从事与工程无关的活动。二、严禁利用工作之便贪污受贿，收受分包商等与之有关联方面的不良奖金。三、办公室协调安排小车施行办法，严禁公车私用，公物私分。四、成立项目部现场管理核算小组，登记核查各项支出费用，严格 控制、合理支出。五、严禁趁工作之便而吃、拿、卡、要分包商的任何东西。六、不得滋事扰民，提倡促进与驻地村民形成鱼水关系，由于极个别人因自身原因而给当地造成不良影响者，一经举报，从重处罚。七、严禁在驻地内参与“黄、赌、毒”活动，一经发现，立即开除。八、严禁趁买卖订购货品之机，而从中收受好处费和回扣，一经核实，立即开除。九、廉政小组要在施工间隙组织项目部所有人员不定期地进行廉政宣传，给全体职工敲警钟。十、廉政小组应该在工作中帮助支持项目部各部门的工作，团结广大党、团员，充分发挥出党、团员在工作中的一往无前的带头作用，从小事做起，为项目部创造更大的效益。十一、廉政小组要不定期地集中对分包商进行廉政、反腐倡廉的思想教育，使其从根本上认识到廉政的必要性和重要性，并能有效地配合执行廉政建设措施。廉政建设特别设立举报箱，专门处理、核实举报的腐败事件。第十四章协助业主搞好征地拆迁及地方协调工作为了确保京冀界至承德段高速公路项目北京—承德公路土建工程第九合同段(K8+485---K12+780)工程项目的保质保量按期完成，尽可能地避免地方干扰问题对工期的制约影响，项目部专门成立以项目经理为首的协调小组，并设置专职协调员。 协调小组展开工作的具体措施：1、积极配合业主相关部门搞好征地拆迁工作和地方协调工作；2、及时了解地方问题的动态，向业主及时汇报；3、及时配合业主做好其它相关的工作。 质量检查程序图　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　开　工　　　　　　　　　不合格工序质量检查　　　　　　　　　不合格分项工程质量控制　　　　　　　　　不合格检查分部工程质量控制　　　　　　不合格检查单位工程质量控制检查交接手续、清算检查竣工验收质量控制 路基土石方开挖施工工艺框图 主要机械设备一览表序号机械名称型号或规格单位数量备注一、路基1挖掘机　台2　2振动式压路机　台1　3推土机　台1　4自卸汽车　台6　5空压机20m3台1　6风动凿岩机　台6　二、隧道1挖掘机　台2　2砼输送泵　台2　3砼运送搅拌车　辆2　4简易台车　台4　5二次衬砌台车整体式台2　6空压机20m3台8　7空压机10m3台2　8砼喷射机　台4　9砂浆搅拌机　台1　10轮式装载机50台3　11自卸汽车　台20　12砼搅拌机　台2　13发电机100KVA台2　14钢筋切割机　台1　15钢筋拉丝机　台1　16电焊机　台8　17砼搅拌站　座1　18木工加工机械　套2　 19气腿式风动凿岩机　台60　20SWJ型隧道周边收敛计　套600　21MLJ型锚杆拉力计　台2　22全站仪　台2　23水准仪　台4　三、试验设备1液压万能试验机WE-600B台12压力试验机JYE-2000台13水泥恒温、恒湿标准养护箱HBY-40B台14水泥细度筛分仪FSY-150台15水泥净浆搅拌机NJ-160A台16水泥胶砂搅拌机JJ-5台17全自动养护室控制仪BYS-Ⅲ台18电动抗折试验仪DKZ-5000台19雷氏沸煮箱FZ-31台110水泥胶砂振实仪ZS-15台111电热鼓风恒温干燥箱101A-4台112新标致方孔沙石筛0.075～90㎜套113案称AGT-10台114灌砂筒孔径15cm套115塌落度筒套116水泥标准稠度凝结测定仪台117水泥抗压夹具40×40mm套1 18架盘天平HC-TP-12套119电子天平YB台120强制式单轴卧轴砼搅拌机SJD60台1'
