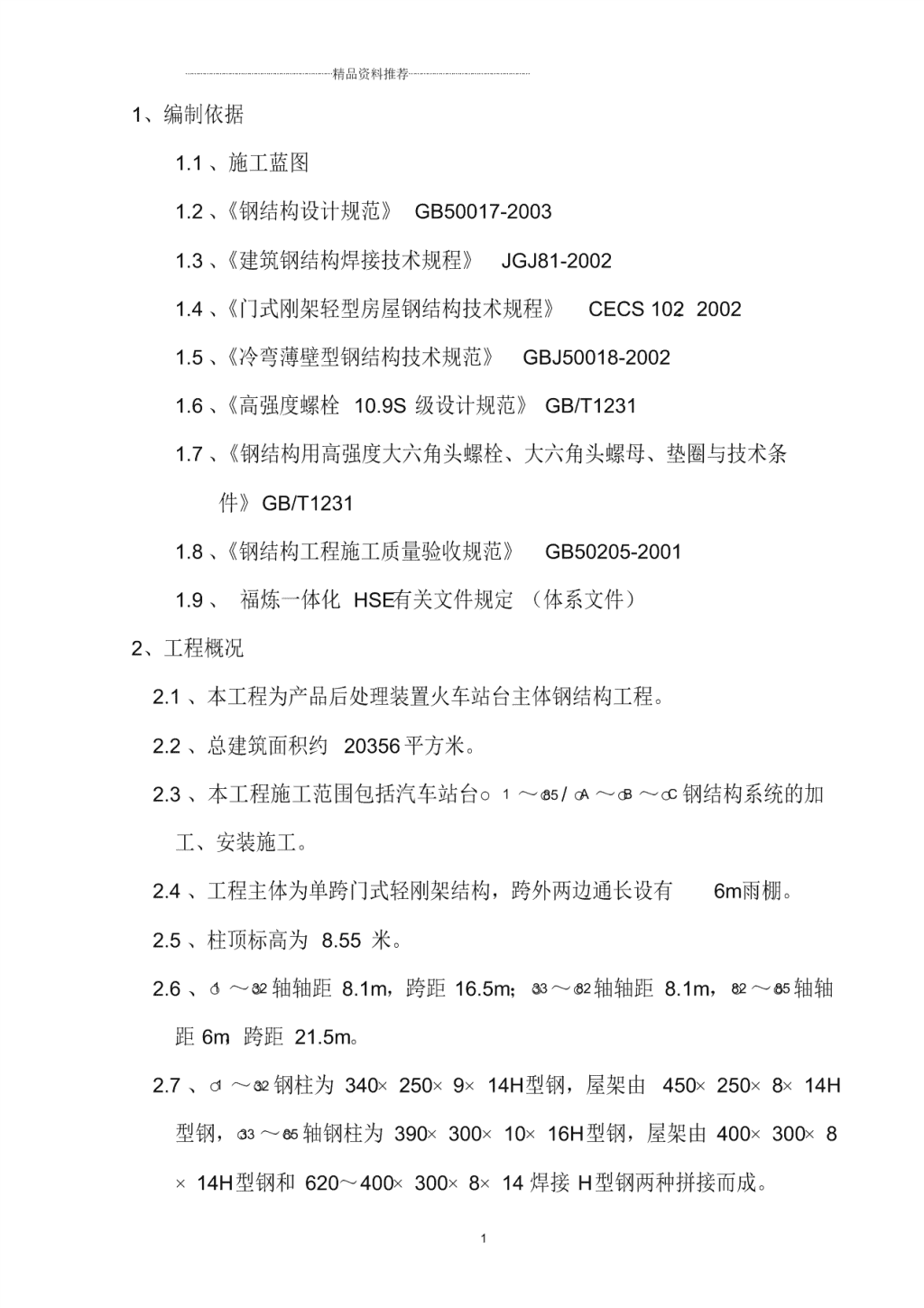

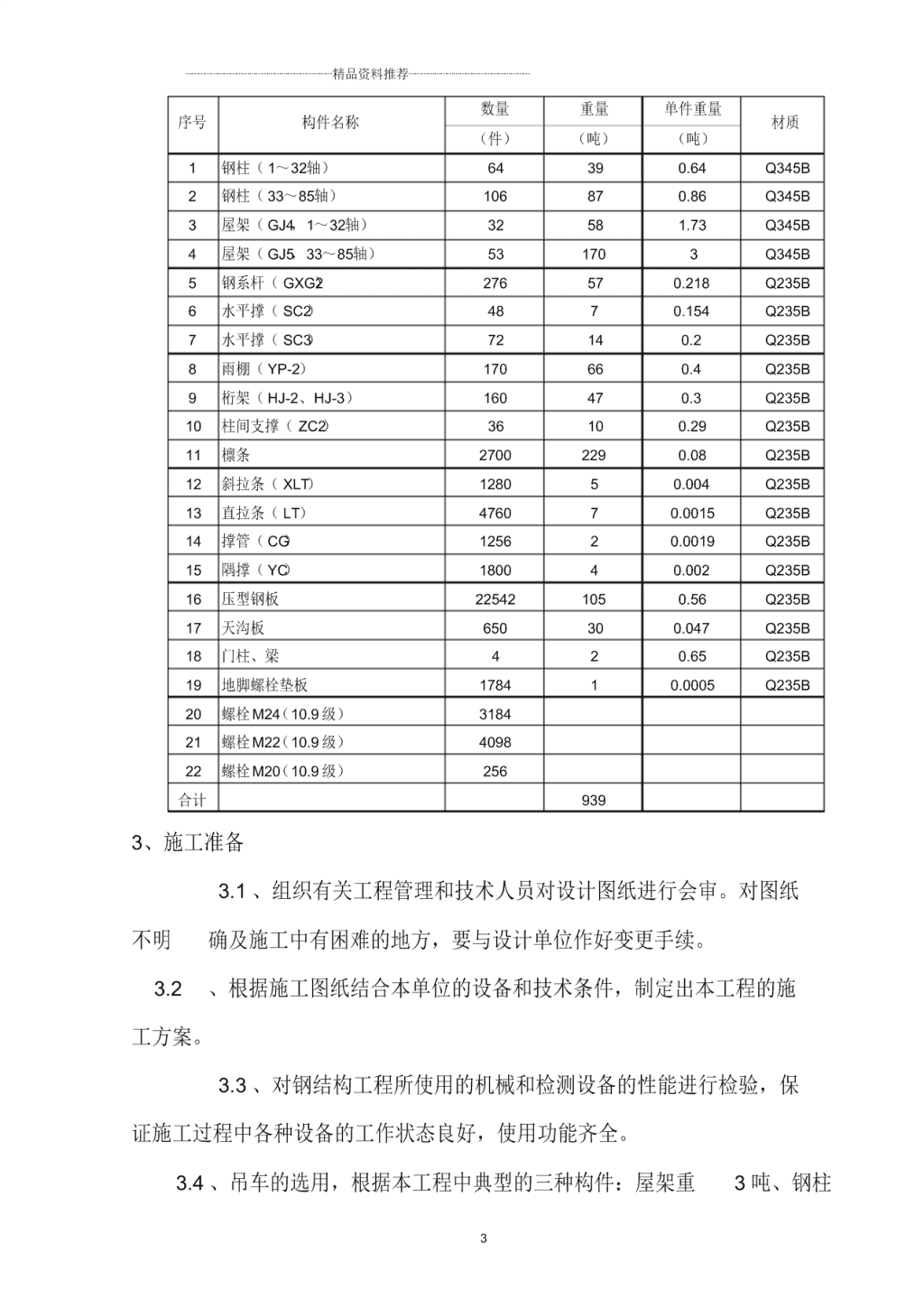

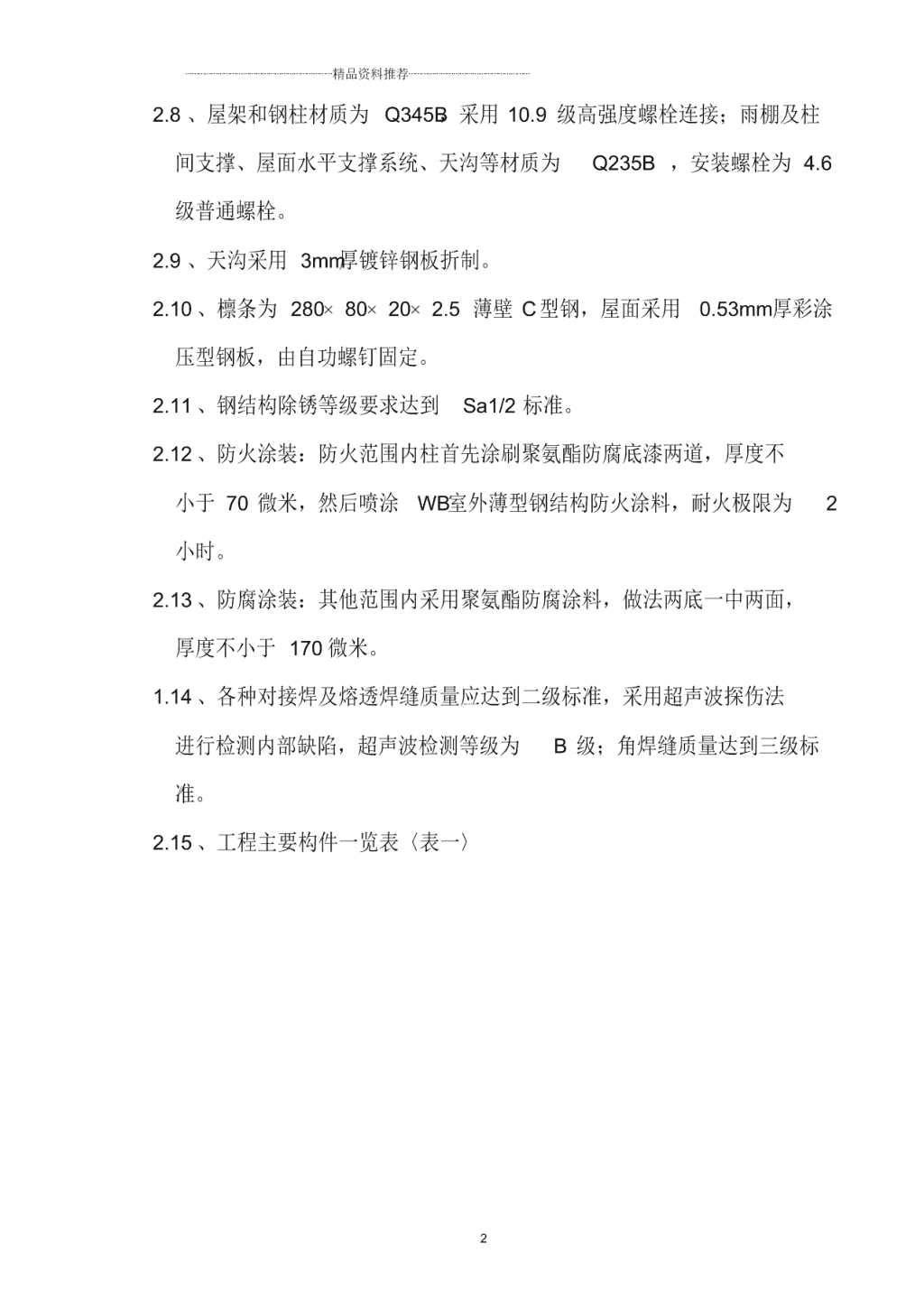

'⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯精品资料推荐⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1、编制依据1.1、施工蓝图1.2、《钢结构设计规范》GB50017-20031.3、《建筑钢结构焊接技术规程》JGJ81-20021.4、《门式刚架轻型房屋钢结构技术规程》CECS102：20021.5、《冷弯薄壁型钢结构技术规范》GBJ50018-20021.6、《高强度螺栓10.9S级设计规范》GB/T12311.7、《钢结构用高强度大六角头螺栓、大六角头螺母、垫圈与技术条件》GB/T12311.8、《钢结构工程施工质量验收规范》GB50205-20011.9、福炼一体化HSE有关文件规定（体系文件）2、工程概况2.1、本工程为产品后处理装置火车站台主体钢结构工程。2.2、总建筑面积约20356平方米。2.3、本工程施工范围包括汽车站台○1～○85/○A～○B～○C钢结构系统的加工、安装施工。2.4、工程主体为单跨门式轻刚架结构，跨外两边通长设有6m雨棚。2.5、柱顶标高为8.55米。2.6、○1～○32轴轴距8.1m，跨距16.5m；○33～○82轴轴距8.1m，○82～○85轴轴距6m，跨距21.5m。2.7、○1～○32钢柱为340×250×9×14H型钢，屋架由450×250×8×14H型钢，○33～○85轴钢柱为390×300×10×16H型钢，屋架由400×300×8×14H型钢和620～400×300×8×14焊接H型钢两种拼接而成。1 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯精品资料推荐⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2.8、屋架和钢柱材质为Q345B，采用10.9级高强度螺栓连接；雨棚及柱间支撑、屋面水平支撑系统、天沟等材质为Q235B，安装螺栓为4.6级普通螺栓。2.9、天沟采用3mm厚镀锌钢板折制。2.10、檩条为280×80×20×2.5薄壁C型钢，屋面采用0.53mm厚彩涂压型钢板，由自功螺钉固定。2.11、钢结构除锈等级要求达到Sa1/2标准。2.12、防火涂装：防火范围内柱首先涂刷聚氨酯防腐底漆两道，厚度不小于70微米，然后喷涂WB室外薄型钢结构防火涂料，耐火极限为2小时。2.13、防腐涂装：其他范围内采用聚氨酯防腐涂料，做法两底一中两面，厚度不小于170微米。1.14、各种对接焊及熔透焊缝质量应达到二级标准，采用超声波探伤法进行检测内部缺陷，超声波检测等级为B级；角焊缝质量达到三级标准。2.15、工程主要构件一览表〈表一〉2 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯精品资料推荐⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯数量重量单件重量序号构件名称材质（件）（吨）（吨）1钢柱（1～32轴）64390.64Q345B2钢柱（33～85轴）106870.86Q345B3屋架（GJ4，1～32轴）32581.73Q345B4屋架（GJ5，33～85轴）531703Q345B5钢系杆（GXG2）276570.218Q235B6水平撑（SC2）4870.154Q235B7水平撑（SC3）72140.2Q235B8雨棚（YP-2）170660.4Q235B9桁架（HJ-2、HJ-3）160470.3Q235B10柱间支撑（ZC2）36100.29Q235B11檩条27002290.08Q235B12斜拉条（XLT）128050.004Q235B13直拉条（LT）476070.0015Q235B14撑管（CG）125620.0019Q235B15隅撑（YC）180040.002Q235B16压型钢板225421050.56Q235B17天沟板650300.047Q235B18门柱、梁420.65Q235B19地脚螺栓垫板178410.0005Q235B20螺栓M24（10.9级）318421螺栓M22（10.9级）409822螺栓M20（10.9级）256合计9393、施工准备3.1、组织有关工程管理和技术人员对设计图纸进行会审。对图纸不明确及施工中有困难的地方，要与设计单位作好变更手续。3.2、根据施工图纸结合本单位的设备和技术条件，制定出本工程的施工方案。3.3、对钢结构工程所使用的机械和检测设备的性能进行检验，保证施工过程中各种设备的工作状态良好，使用功能齐全。3.4、吊车的选用，根据本工程中典型的三种构件：屋架重3吨、钢柱3 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯精品资料推荐⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯重0.85吨、雨棚架重0.4吨，工作幅度分别为6米、10.5米、14米，臂长分别为18米、18.5、22米，由QY16D吊车性能表，选用16吨汽车吊能满足吊装作业需要（如图一）。16吨吊车16吨吊车火车站台钢柱吊装示意图火车站台屋架吊装示意图16吨吊车火车站台雨棚吊装示意图吊装作业示意图（图一）3.5、钢丝绳、卡环的选用，根据以上三件典型构件的重量，由钢丝绳和卡环的相关性能表，本工程选用直径19.5mm钢丝绳和直径20mm、3吨的卡环进行吊装作业。3.4、钢结构工程所使用的材料除应有质量证明书外，还应根据现行国家标准的规定作复试检验，符合标准后方可使用。3.5、在钢结构施工前，对各工序的施工人员进行必要的岗位培训，并4 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯精品资料推荐⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯对其进行技术、质量、安全交底，预防发生安全和质量事故。3.6、钢结构进入现场需进行构件检验并合理堆放，以便于构件进入现场后顺利的安装。3.7、现场吊装前，在柱脚埋件上弹好十字线，同时将标高控制点设置好。现场场地应平整夯实，没有积水，并且要预留车道。4．施工进度安排按照工期要求年月日开始至月日安装结束，日历天。安排好施工进度，组织好施工，钢结构主体工程在基础工程不影响的前提下保证工期计划，具体进度计划见施工进度计划表〈表二〉。5．劳动力计划〈表三〉序号工种名称人数备注1下料工8划线、切割下料2铆工6划线、构件组对3电焊工10构件焊接、安装焊接4校正工4材料、构件校正5钻孔工4构件打孔6油漆工8除锈、刷油漆、刷防火涂料7司机10材料、构件倒运8起重工8捆绑构件、指挥吊车、构件倒运就位、9辅助工20构件倒运、堆放等10电工4配电、照明等11测量工2定位、校正12架子工6脚手架、木跳板搭设、安全绳安装13彩板安装工10屋面彩钢板安装合计（人）1006．机具设备计划〈表四〉5 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯精品资料推荐⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯序号设备名称数量备注1半自动切割机2台下料2埋弧自动焊机2台构件焊接3二氧化碳气体保护焊机2台构件焊接4交流电焊机6台构件施焊5H型钢校正机2台H型钢校正6抛丸除锈机1台材料除锈7摇臂钻2台构件打孔8磁座钻2台构件打孔9剪板机1台板材下料10套丝机2台拉条套丝11碳弧气刨1套焊缝处理12扭矩扳手2个初拧、终拧高强螺栓1325T吊车1台材料、构件吊装1416T吊车2台构件吊装15运输汽车4台现场构件倒运165吨倒链4个屋架临时固定、安装校正17氧气、乙炔4套构件加工、校正等18经纬仪2台放线定位、钢柱垂直度校正19水平仪1台平台抄平、标高校正20干漆膜厚度测试仪1台油漆厚度检测21其他常用小型工具2套构件加工、运输、吊装7.施工7.1、制作：本工程钢钢柱采用热轧H型钢，钢屋架梁为焊接H型钢和热轧H型钢拼接，构件数量多，工程量大，我公司采用先进的焊接H型钢生产线进行制作。构件板材下料采用电脑下料自动切割快速准确，面板与腹板焊接采用门式埋弧自动焊焊接，保证焊接质量，构件除锈为抛丸除锈。7.1.1、钢屋架的加工制作7.1.1.1、下料图单①此工序为材料检验部分，其内容包括对工程所选用的型号、规格的确认以及材料的质量检查。②质量检测标准：应符合设计要求及国家现行标准的规定。6 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯精品资料推荐⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯③检验方法：检查钢材质量证明书和复试报告，用钢卷尺、游标卡尺检查型号、规格。7.1.1.2、放样、号料①放样划线时，应清楚标明装配标记、螺孔标注、加强板的位置方向、倾斜标记及中心线、基准线和检验线，必要时制作样板。②注意预留制作，安装时的焊接收缩余量；切割、刨边和铣加工余量；安装预留尺寸要求。③划线前，材料的弯曲和变形应予以校正。④放样和样板、号料的允许偏差见下表：〈表五〉序号项目允差（mm）备注1平行线距离和分段尺寸±0.52对角线差1.03宽度、长度±0.54孔距±0.55加工样板角度±20’6外型尺寸±1.07.1.1.3、下料：钢板下料采用半自动切割机下料，但下料前应将切割表面的铁锈、污物清除干净，以保持切割件的干净和平整，切割后应清除溶渣和飞溅物，操作人员熟练掌握机械设备使用方法和操作规程调整设备最佳参数的最佳值。①质量检验标准：〈表六〉7 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯精品资料推荐⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯序号项目允差（mm）备注1零件宽度、长度±3.02边缘缺棱13型钢端部垂直度2②钢材剪切面或切割面应无裂纹、夹渣和分层。③质量检验方法：目测或用放大镜、钢尺检查。7.1.1.4、组立、成型钢材在组立前应校正其变形，并达到符合控制偏差范围内，接触毛面应无毛刺、污物和杂物，以保证构件的组装紧密结合，符合质量标准。组立时应有适量的工具和设备，如直角钢尺，以保证组立后有足够的精度。①点焊时所采用焊材与焊件匹配，焊缝厚度为设计厚度的2／3且不大于8mm，焊缝长度不小于25mm，位置在焊道以内。②预组立的构件必须进行检查和确定是否符合图纸尺寸以及构件的精度要求成型。③组立成型时，构件应在自由状态下进行，其结构应符合《钢结构施工质量及验收规范》及有关标准规定。经检查合格后进行编号。④质量检验标准。〈表七〉序号项目允差（mm）备注1焊接钢屋架高度±2.02中心偏移±2.03垂直度b/100且≤2.0⑤质量检验方法：用直尺、角尺检查。7.1.1.5、焊接：①该工序采用全自动埋弧焊机。②埋弧自动焊焊接规范表〈表八〉，操作人员应严格遵守焊接规范表。8 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯精品资料推荐⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯焊缝厚度焊丝直径焊接电流电弧电压序号焊接速度（mm）（mm）（A）（V）153450~47528~3055263450~47534~3640383550~60034~3630484575~62534~36305103600~65034~36236104650~70034~36237123600~65034~36158124725~77536~38209125775~82536~3818③焊接工艺：焊接钢屋架梁采用自动埋弧焊进行焊接；柱梁连接板加肋板采用手工焊接。使用自动焊应满足以下两点：（1）焊接前边缘30～50mm范围内的铁锈、毛刺污垢等必须清除干净，以减少产生焊接气孔等缺陷的因素。（2）引弧板应与母材材质相同，焊接坡口形式相同，长度应符合标准的规定；使用手工电弧应满足以下规定：使用状态良好、功能齐全的电焊机，选用的焊条需用烘干箱进行烘干。④焊接型钢质量标准：〈表九〉序号项目允差（mm）备注h＜500±2.01截面高度（h）500＜h＜1000±3.0h＞1000±4.02截面宽度（b）±3.03腹板中心偏移2.04翼缘板垂直度b/100，3.05弯曲矢高1/100，5.06扭曲h/250，5.0腹板局部t＜143.07平面度（f）t＞142.07.1.1.6、校正型钢①使用设备：H型钢调直机9 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯精品资料推荐⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯②工艺要求：操作人员熟悉工艺内容并熟悉掌握设备操作规程，校正完成后，应进行自检，允许偏差符合〈表九〉有关规定。③质量检验方法：目测及直尺检查。7.1.1.7、端头切割焊接型钢柱梁校正完成,其端部应进行平头切割，所用设备为端头铣床，端部铣平的允许误差见：〈表十〉序号项目允差（mm）备注1两端铣平时构件长度±2.02两端铣平时零件长度±0.53铣平面的平面度0.37.1.2、钢柱加工制作①H型钢先进行校正，质量标准符合〈表九〉的规定。②H型钢和柱底板、加劲板、连接板按设计尺寸进行下料，质量标准符合〈表五〉的规定。③焊接采用手工电弧焊，焊接质量符合《建筑钢结构焊接技术规程》JGJ81-2002和《钢结构工程施工质量验收规范》GB50205-2001的有关规定。④电焊工严格进行自检合格。7.1.3、水平撑和柱间支撑加工制作①先按设计图纸尺寸进行1：1放样，检查无误后下料，下料精度符合〈表五〉的规定。10 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯精品资料推荐⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯②组对时按设计尺寸做胎膜，质量精度符合《钢结构工程施工质量验收规范》GB50205-2001的有关规定。7.1.4、檩条、隅撑、拉杆加工制作①檩条可直接采购标准型号的C型钢下料后，与檩托连接孔制成椭圆孔而成。②隅撑采用与设计相同型号的角钢下料后制孔而成。③拉杆采用直径14mm的圆钢按设计尺寸下料后双头套丝而成。7.1.5.天沟加工制作设计采用3mm厚镀锌钢板，按设计尺寸用折板机进行加工。7.1.6、压型钢板加工①采用0.53mm厚钢板制作，波高50mm。②选定压型钢板加工机后，进行压制，下料长度符合设计长度，尽量减少接头。③按设计尺寸进行包边板，屋脊板，檐口板、泛水板等的加工制作。7.1.7、制孔①采用设备：摇臂钻、磁座钻②先按设计尺寸进行下料，将要相互连接的两块板点焊在一起（保证两块板的孔一致），再在板上按设计尺寸将孔位划线并在孔位用样冲做好圆心，以便钻孔时找准圆心。11 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯精品资料推荐⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯③质量检验标准：〈表十一〉序号项目允差（mm）备注1直径+1.02椭圆度2.0≤500±1.0同一组内任意501~1200±1.53孔间距离1200~3000—≥3000—≤500±1.5相邻两组的端501~1200±2.04孔的距离1200~3000±2.5≥3000±3.0④质量检验方法：用直尺、钢尺、卡尺和目测检查。7.1.8、除锈采用专用除锈设备进行喷砂除锈。喷砂除锈可以提高钢材的疲劳强度和抗腐能力。对钢材表面硬度也有不同程度的提高，有利于漆膜的附着，不需增加外加的涂层厚度。除锈使用的磨料必须符合质量标准和工艺要求，施工环境相对湿度不应大于85％。经除锈后的钢材表面，用毛刷等工具清扫干净，才能进行下道工序，除锈合格后的钢材表面，如在涂底漆前已返锈，需重新除锈。7.1.9、油漆和防火涂料①防腐油漆：除锈经检查合格后，可在钢材表面涂刷第一道底漆，一般在除锈完成后，存放在厂房内，可在24小时内涂完底漆，如存放在厂房外，则应在当班漆完底漆。油漆应按设计要求配套使用，第一遍底漆干燥后，再进行第二遍底漆、中间漆和一遍面漆的涂刷，每遍油漆都必须保证干透后进行下道油漆的涂刷；油漆涂刷时不得随意添加稀释剂，保证涂层厚变达到设计要求。涂刷时钢材表面不应有结露、油漆在涂刷过程中应12 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯精品资料推荐⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯刷均匀，不流坠，不起皮，涂刷后4小时内不得受雨淋。最后一遍面漆和防火涂料在现场涂刷。②防火涂料：需使用经主管部门鉴定，并经当地消防部门批准的产品。耐火试验按规定现场抽样一次，送国家耐火构件质量监督中心检验，其耐火极限应符合设计要求。粘结强度抽样一次，送国家化工建材检测中心检验，其粘结强度应大于技术指标的规定。基层处理：彻底清除钢构件表面的灰尘、油污等。涂料与基层及各层间粘结牢固，不空鼓、不脱落。外观平整、均匀、转角处、异型构件及结合处细部严密。表面无明显裂纹，且裂纹宽度小于0.5mm，涂层厚度达到试验所确定的厚度。7.1.10、包装与运输①．构件编号在包装前，将各种符号转换成设计图面所规定构件编号，并用笔（油漆）或粘贴纸标注于构件的规定部位，以便包装时识别。②．在搬运过程中注意对构件和涂层的保护，对易碰撞的部位应提供适当的保护。对高强螺栓连接面应加强保护，不得有返锈的现象。③．搬运后的构件如发生变形损坏，应及时进行修补，以确保发运前构件完好无损。④.按计划吊装顺序将所需构件陆续运道吊装地点。7.2、钢结构安装7.2.1、进场验收钢构件出厂前，应提交以下资料：①产品合格证②施工图和设计文件13 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯精品资料推荐⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯③制作过程技术问题处理的协议文件④钢材、连接材料和涂料的质量证明书或试验报告。⑤焊缝检测记录资料⑥涂层检测资料⑦主要构件验收记录⑧构件发运清单资料7.2.2、安装7.2.2.1、施工方法：本工程钢结构安装，首先复核混凝土基础的轴线及基础顶面标高，采用分件吊装、高空组对的方法。7.2.2.2、施工顺序：钢柱系杆第一轴屋架第二轴屋架水平撑雨棚架桁架雨棚水平撑檩条隅撑拉杆天沟压型钢板7.2.2.3、安装前准备工作①．复核柱脚螺栓定位轴线，混凝土面标高、螺栓顶标高。②．编制安装计划和构件供应计划，组织好施工。③．检查钢构件：钢构件出厂时应具有出厂合格证，安装前按图纸查点复核构件，将构件依照安装顺序运到安装范围内，在不影响安装的条件下，尽量把构件放在安装位置下边，以保证安装的便利。④．安装质量标准《钢结构工程施工质量验收规范》GB50205-2001〈表十二〉14 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯精品资料推荐⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯序号项目名称允许偏差备注1主体结构的整体垂直度H／1000且≤25.0mmP37，表10.3.42主体结构的整体平面弯曲L／1500且≤25.0mmP37，表10.3.43单节柱垂直度H／1000P84，表E.0.14柱子定位轴线1P43，表11.3.25柱基准点标高+5.0mm-8.0mmP84，表E.0.16屋架跨中垂直度h／250且≤15.0mmP36，表10.3.3柱脚底座中心线对75.0mmP84，表E.0.1定位轴线偏移8檩条间距±5.0mmP87，表E.0.39檩条弯曲矢高L／750且≤12.0mmP87，表E.0.3压型金属板檐口与1012.0mmP55，表13.3.5屋脊平行度压型金属板波纹线与屋脊11L／800且≤25.0mmP55，表13.3.5的垂直度檐口相邻两块压型金属板126.0mmP55，表13.3.5端部错位13涂装总厚度-25umP57，14.2.2条由设计耐火极限14防火涂料P58，14.3.3条或试验确定7.2.3、安装工艺7.2.3.1、钢柱安装：吊装前首先确定构件吊点位置，确定绑扎方法，吊装时做好防护措施。钢柱起吊后，当柱脚距地脚螺栓约5-10cm时扶正，使柱脚的安装孔对准螺栓，缓慢落钩就位。经过初校待垂直偏差在20mm内，拧紧螺栓，临时固定即可脱钩。7.2.3.2、屋架安装：①先在地面按设计要求进行拼装（图二），拼装用道木搭设简易平台，保证屋架梁保持在同一平面上，检查几何尺寸无误后，进行螺栓初拧和终拧（终拧顺序见图三）；②起吊绑扎时，注意屋架垂直度和水平度，在其中一根主钢丝绳一端设置一个手拉葫芦（倒链），用以调整与柱拼接板的垂直度（用水平尺检查，图四、图五），以免影响高空就位便于螺栓孔的找正；螺栓安装时，水平螺栓○A～○B轴线以内统一从房屋的内侧向外侧穿，屋脊保持一致，○A～○B轴线以外从外侧向内侧穿；垂直螺栓统一从下向上穿；螺栓先初拧后用预先在屋架中部设置的两根钢15 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯精品资料推荐⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯丝绳进行屋架垂直度调整（吊锤检查见图六），然后进行螺栓终拧，终拧时同一组螺栓从中部向外部对称进行施拧，终拧后即可脱钩；脱钩后立即安装一根屋脊檩条对屋架进行固定，以免屋架失稳扭曲变形。10412道木71863226屋架20708屋架拼装图（图一）屋架拼装示意图（图二）1112787834783434121256561291091056（12颗螺栓）（10颗螺栓）（8颗螺栓）螺栓终拧顺序图（图二）高强度螺栓终拧顺序示意图（图三）16 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯精品资料推荐⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯倒链屋架屋架水平度调平图（图三）屋架水平度调整示意图（图四）调整倒链使水泡居中屋架水平尺屋架水平度调平图（图四）屋架水平度调整示意图（图五）倒链屋架屋架重锤地锚屋架垂直度调整示意图（图六）屋架垂直度调整图（图五）17 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯精品资料推荐⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯7.2.3.3、屋面水平支撑、檩条安装：水平支撑、檩条截面较小，重量较轻，采用一钩多吊或成片吊装的方法吊装。7.2.3.4、天沟板：在屋面檩条调直后，将天沟板运到相应安装位置进行拼接，并防腐，因单件构件较轻，可考虑一钩多吊的方法吊装。7.2.3.5、压型钢板安装：在天沟板安装调直后，按图纸要求将压型钢板运道檐口下，用吊车将每一跨需用数量的压型钢板分4次吊到屋面上，摆放到屋架的上部，然后人工一块一块的铺开，同时调整间距和塔接尺寸后自功螺栓固定。檐口板可考虑搭设移动式脚手架进行安装。7.2.4、安装校正7.2.4.1、钢柱校正：①钢柱标高校正：安装前先用水平仪和水平尺将调整螺母调整到设计标高，可将其中一角的调整螺母下表面与螺栓点焊以防止标高变动，并作好标记，从而保证柱底标高在同一平面。②钢柱中心线校正：先分出钢柱两个方向的中心线并延长到柱底板，用红油漆做好标记，安装时使柱底板标记与基础中心线标记重合即可。③钢柱垂直度校正：采用两台经纬仪从90°两个方向进行观测中心线标记，当偏差超标时采取调整除固定不动外的地脚螺母进行调整，校正时使上下标记与经纬仪垂直十字丝重合，校正无误后立即紧固地脚螺栓，紧固地18 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯精品资料推荐⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯脚螺栓时随时观测钢柱垂直度的变化。待钢柱整体校正无误后按设计要求将地脚螺栓与螺母和垫板点焊牢固。7.2.4.2、屋架校正（图五、图六）：①屋架水平度校正：采用调整倒链的长度进行校正，用水平尺检查，调整使水泡居中即可。②屋架垂直度校正：采用调整两个倒链的长度进行校正，用重锤、卷尺检查，调整使垂线到屋架上下弦的距离相等即可。7.2.4.3、檩条的校正：主要是间距尺寸及自身平直度校正。间距检查用样杆顺着檩条杆件之间来回移动，如有误差，放松或拧紧直拉杆和斜拉杆进行校正。平直度用拉线和钢尺检查校正，最后用螺栓固定，所有拉杆支撑最终应调整成张紧状态。7.2.5、高强螺栓施工7.2.5.1、高强螺栓在施工前必须有材质证明书（质量保证书）必须在使用进行复验合格。7.2.5.2、高强螺栓设专人管理妥善保管，不得乱扔乱放，在安装过程中，不得碰伤螺栓及污染脏物，以防扭矩系数发生变化。7.2.5.3、高强螺栓要防潮、防腐蚀。7.2.5.4、安装螺栓时应用光头撬棍或冲钉对正上下（或前后）连接板的螺孔，使螺栓能自由投入。19 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯精品资料推荐⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯7.2.5.5、若连接板螺孔的误差较大时应检查分析酌情处理，若属调整螺孔无效或剩下局部螺孔位置不正，可使用电动绞刀或手动绞刀进行铰孔。7.2.5.6、根据生产厂家试验测定的抗滑移系数，按规范进行高强螺栓施工终拧扭矩计算，并分别用初拧扳手和终拧扳手进行初拧和终拧（初拧扭矩为终拧扭矩的1/2），初拧过的螺栓在大六角头上划○，终拧后的螺栓在○内划×成○×。TC=K×PC×d式中：TC为终拧扭矩K为抗滑移系数（试验确定）PC为螺栓预拉力（性能表可查）d为螺栓公称直径7.2.5.7、在同一连接面上，高强螺栓应按同一方向投入，高强螺栓安装后应当天终拧完毕。7.2.6、压型钢板安装：7.2.6.1、在运输及吊装许可的条件下，应采用长尺寸的板材以减少接缝，提高保温性能和防水效果。7.2.6.2、压型钢板板固定，在横波每两块板有一波搭接，搭接面用密封胶条密封，再用防水密封膏密封，并用自攻螺钉与檩条固定。20 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯精品资料推荐⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯7.2.6.3、每块板端部不少于3个螺钉，中间支撑处在大于3米檩距的情况下，至少有一个自攻螺钉连接。7.2.6.4、包边钢板的搭接尽可能背风向，搭接长度大于20-50毫米，拉铆钉间距小于500mm。7.2.6.5、自攻钉、拉铆钉设于波峰上，进行防水处理。7.2.6.6、一旦彩色涂层划伤或锈斑时，应采用相应系列涂料补刷。8．质量保证措施?????我公司坚持认真运作GB/T19002-9002质量管理模式，对不同工种及每一道工序都进行质量监督，使施工过程中的材料、半成品、成品质量都在受控状态下，从而使工程质量从根本上得到有效的保证。8.1、管理措施??8.1.1、建立质量保证体系，自分公司到项目管理层，自上而下建立质量管理网络，使工程质量处于动态管理之中。???8.1.2、制定项目质量保证计划，自开工至竣工后服务的全过程，从工期计划、物资采购、器材发放、技术保障、机械设备管理，分包单位质量控制等，推行GB/T19002-9002系列国家标准运作。???8.1.3、由施工技术负责人对每一个施工人员进行质量、技术交底，在操作中进行实测监控，作好记录。???8.1.4、工程报验资料及时同步。??8.2、工艺质量保证措施8.2.1、钢结构吊装过程严格执行GB50205－2001《钢结构施工21 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯精品资料推荐⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯及验收规范》8.2.2、开工前必须对基础纵横轴线及水平标高、钢构件外形尺寸、焊接质量进行复验合格后施工。8.2.3、施工前必须进行技术交底。8.2.4、施工时特工种上岗人员必须有劳动局颁发的上岗证书。8.2.5、测量仪器必须经过计量检定为合格的仪器方可使用。8.2.6、施工中坚持三检（自检，互检，专业检）制度，严格工序质量检验。8.3、人员质量职责8.3.1、施工员：组织相关人员有序施工，对工程的参施人员进行施工注意事项和技术交底，协调施工过程中发生的相关问题，是工程施工质量控制的主要执行负责人。8.3.2、质量检查员：按所执行的规范和业主要求用的相关检查（测）方法，进行工程质量检查，并做好记录，是工程施工质量和过程资料的保证，对工程施工质量负管理责任。8.3.3、安全员：按FREP和相关安全规章制度开展日常检查和定期检查工作，组织人员入场安全培训，设备的资质审查等，并对施工人员进行安全技术交底，对现场安全管理负责。8.3.4、测量工：负责仪器的使用、保管，按规范要求对构件的安装进行测量，并做好相关记录。22 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯精品资料推荐⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯8.3.5、料管员：负责工程构件、施工物资等的进场、清点、保管，并做好记录。8.3.6、厂家代表：负责构件的进场、清点、交接；处理安装过程中遇到的相关制作问题。8.3.7、工人：严格按规范要求进行操作，做好自检、互检工作。8.4、分部、分项、检验批工程划分〈表十三〉分部分项检验批共检等级钢结构零部件加工1~16、17~32、33~50、51~67、68~85B钢结构焊接1~16、17~32、33~50、51~67、68~85B普通螺栓连接1~16、17~32、33~50、51~67、68~85B主体结构高强度螺栓连接1~16、17~32、33~50、51~67、68~85B单层钢结构安装1~16、17~32、33~50、51~67、68~85B钢结构防腐涂料1~16、17~32、33~50、51~67、68~85B钢结构防火涂料1~16、17~32、33~50、51~67、68~85B建筑屋面压型钢板安装1~16、17~32、33~50、51~67、68~85B8.5、检验试验计划8.5.1、首次使用的钢材按要求进行取样送检。8.5.2、高强度螺栓连接面抗滑移系数试验。8.5.3、高强度螺栓拉力试验。8.5.4、按要求进行二级焊缝超声波检验。8.5.5、防火涂料每100吨进行一次粘结强度试验和耐火极限试验。23 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯精品资料推荐⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯8.6、质量组织机构图项目经理质量经理技术部工程部材料部质量部制作负责人安装负责人型彩防材下铆焊除油运起钢板油火料料工接锈漆输重安安漆涂班班班班班班班班装装班料班班班9、安全施工措施9.1、制作安全措施9.1.1、严格遵守钢结构加工厂各项安全生产制度。9.1.2、严格遵守各种设备（包括：电焊机、剪板机、切割机、磨光机、电钻、折板机、套丝机等）操作规程。9.1.3、正确佩带劳保用品。9.1.4、特殊工种必须持有效证件上岗，并在证件规定的范围内作业。9.1.5、严格按操作规程使用电器设备，电器、线路维修时必须切断电源，并在开关上悬挂“有人工作，请勿合闸”等予以提示。24 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯精品资料推荐⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯9.1.6、氧气、乙炔瓶保持安全距离大于5m以上，距离明火大于10m，并装有回火器。气瓶运输时不得混装。9.1.7、严格遵守起重司索作业操作规程。起重设备性能完好。不得超负荷使用起重设备。9.2、安装安全措施9.2.1、施工现场设安全员进行现场安全措施的落实与管理，对现场施工人员、现场机械设备及现场用电进行统一管理。要求参加施工的所有作业人员必须是经过培训，持证上岗。施工前对所有施工人员进行安全技术交底。进入施工现场的人员必须戴安全帽、劳保鞋，高空作业人员穿防滑鞋，电工、电气焊工应穿绝缘鞋，高空作业必须系好安全带。9.2.2、坚持班前安全会议制度，将当日工作安排及安全注意事项进行交底。9.2.3、作业前应对使用的工具、机具、设备进行检查，对吊钩、钢丝绳、制动器及安全防护装置的可靠性、有效性进行检查，发现异常情况及时报告。9.2.4、吊车支腿必须支设在坚实的地面上，并用至少两根道木垫平稳。在任何情况下吊车都不得超负荷使用，必要时可移动吊车使其在允许作业荷载内作业；作业时不得歪拉斜吊。9.2.5、操作面应有可靠的架台，护身，经检查无误，进行操作。构件绑扎方法正确，吊点处应有防滑措施，高处作业使用的工具和小型材料应放在工具包内，禁止随便放置。25 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯精品资料推荐⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯9.2.6、起吊钢构件时，提升或下降要平稳，避免紧急制动或冲击。专人指挥，信号清楚、响亮、明确，严禁违章操作和违章指挥。9.2.7、构件安装后必须检查其质量，确实安全可靠后方可卸扣。9.2.8、施工现场的机电设备、配电箱、电焊机，应有可靠的防雨措施。电器操作必须由专业人员进行，严禁非专业人员操作。电焊机使用严格安全操作规程，一次线不得超过2米，二次线不能破皮裸露。9.2.9、安全设施有专人按规定统一设置，其他人不得随意拆动。因工作需要须拆动时，要经过有关人员允许，事后要及时恢复，安全员要认真检查。9.2.10、搞好安全用电，所有用电设备的拆除及现场照明均由专业电工担任，使用的电动工具，必须安装漏电保护器。电气应设三级控制两级保护（总闸箱、分配箱、开关箱、在分配箱、开关箱配匹配的触电保护器），闸箱标准化，线路规范化，有电工巡视及摇侧记录。9.2.11、氧气、乙炔瓶保持安全距离大于5m以上，距离明火大于10m，并装有回火器。气瓶运输时不得混装。在使用和运输时必须有防晒措施。9.2.12、重点把好高空作业关，工作期间严禁喝酒及打闹，手持工具应系好安全挂绳，避免直线垂直交叉作业。9.2.13、在安装施工前用直径16mm的螺纹钢筋和8mm盘圆制作带护筒的钢爬梯（宽300、踏步间距300，长度同钢柱）；在安装钢柱时每隔5个轴线在钢柱上用8#铁丝捆绑设置一道钢爬梯，并在柱顶设置自锁式安全带，用于高空作业时人员上下。9.2.14、在每榀屋架上和屋脊及屋檐口通长设置安全绳，供高26 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯精品资料推荐⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯空作业人员作业和行走时使用。9.2.15、切实搞好防火，各项操作均应按规定正确使用。9.2.16、定期进行安全检查，预防和控制事故的不安全因素。9.2.17、起重指挥要果断，指令要简洁明确。9.2.18、每天工作必须达到安全部位，方可收工。9.2.19、加强现场保卫，注意防火防盗。9.2.20、所有的安全活动记录及文件要齐全。9.2.21、下雨天和五级大风天不得进行吊装作业。9.2.22、如遇上大风天气,柱、主梁、支撑等大构件应立即进行校正，位置校正正确后立即进行永久固定,以防止发生单侧失稳，当天安装的构件,应形成空间稳定体系。9.3、安全组织机构图27 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯精品资料推荐⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯项目经理安全经理技术部工程部材料部质量部制作负责人安装负责人型彩防材下铆焊除油运起钢板油火料料工接锈漆输重安安漆涂班班班班班班班班装装班料班班班10．现场文明施工措施10.1、内业要求各资料及台帐（施工方案、安全教育，安全交底，安全检查、电工巡视记录、班前讲话记录、台帐）等齐全整齐、记录实事求是，特殊作业持证上岗，安全职责分工明确。10.2、吊装作业范围内设安全警戒线，非操作人员禁止入内。10.3、在现场内外做到不违章占道，不违章搭设、堆物，不造成火灾，交通事故隐患，不违章损坏公共设施。10.4、所有构件不得直接堆放在土上，必须用道木垫起架空，堆放整齐，标识清楚。28 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯精品资料推荐⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯10.5、现场内设置专用垃圾箱（或堆放点），施工时的比如螺栓包装盒，铁丝头，快餐盒等统一堆放、外运。29'
