插接式钢管脚手架施工技术总结.doc

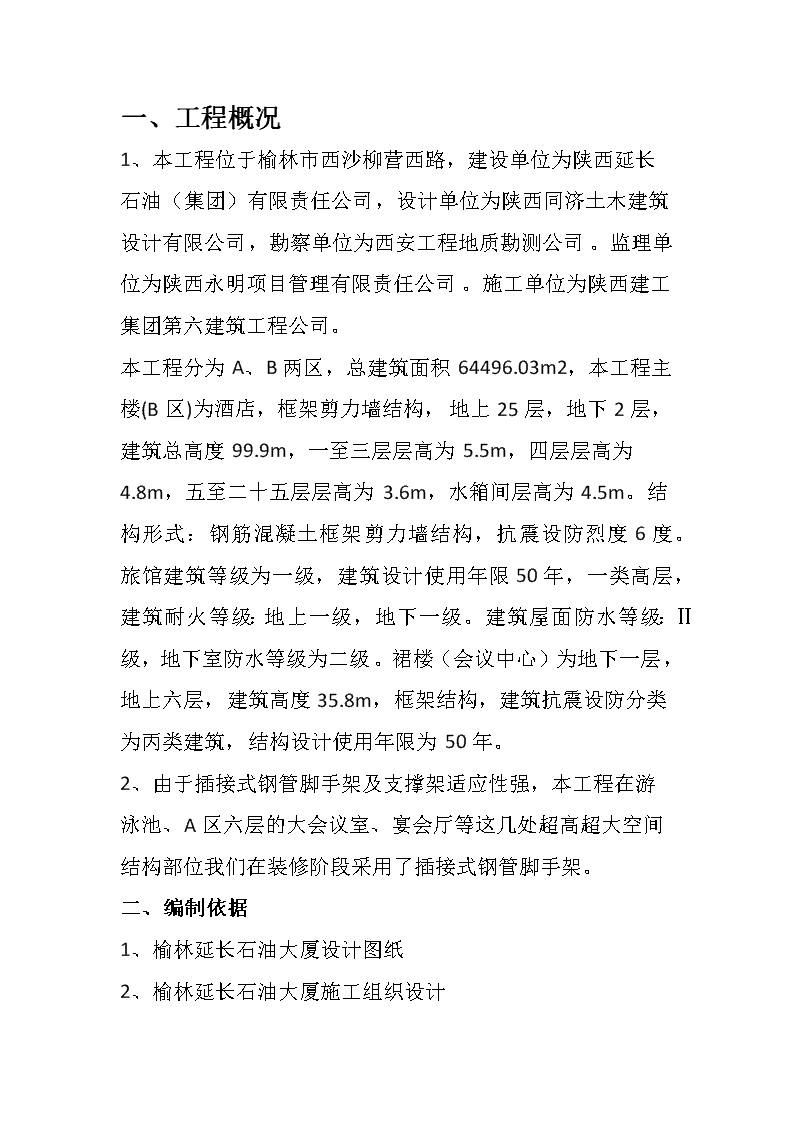

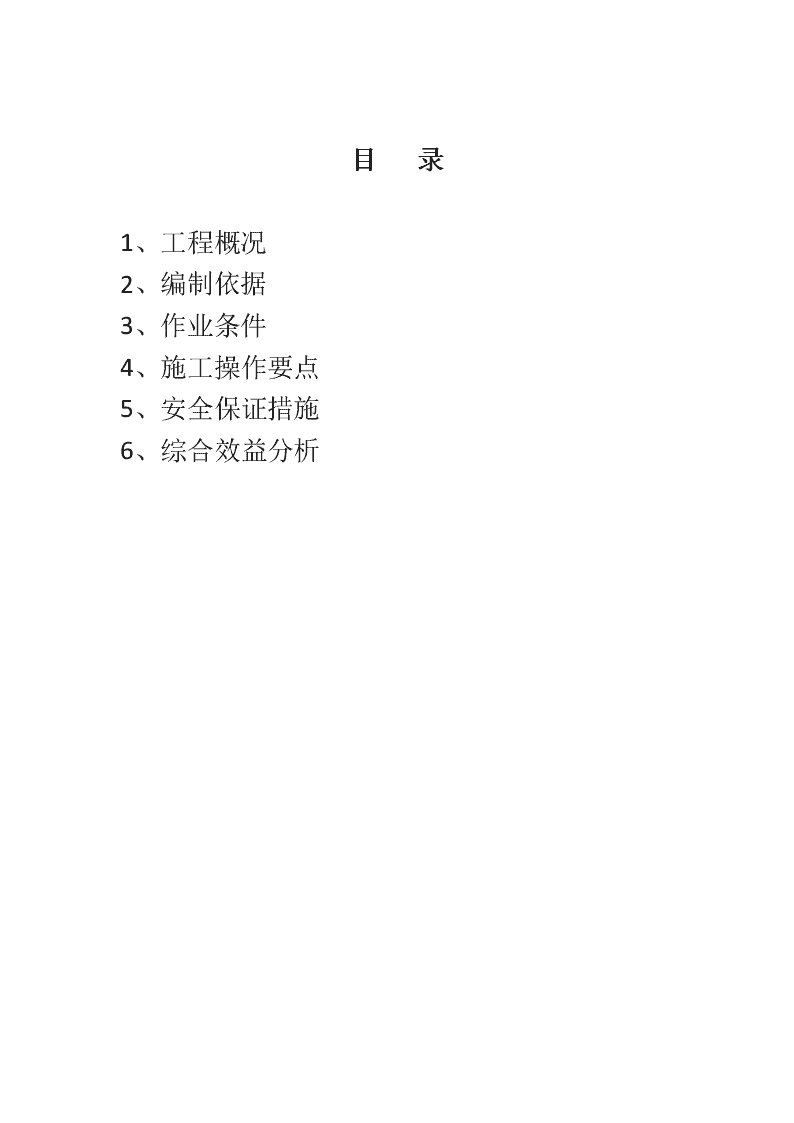

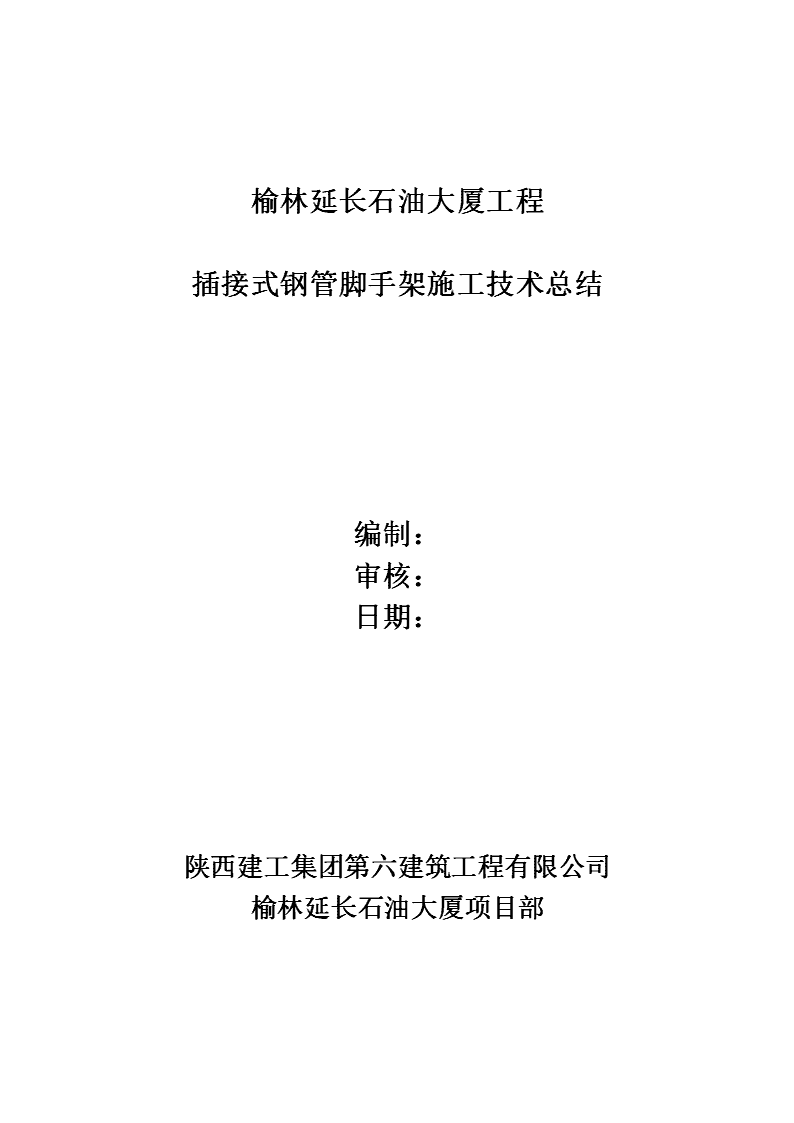

'榆林延长石油大厦工程插接式钢管脚手架施工技术总结编制：审核：日期：陕西建工集团第六建筑工程有限公司榆林延长石油大厦项目部 目录1、工程概况2、编制依据3、作业条件4、施工操作要点5、安全保证措施6、综合效益分析 一、工程概况1、本工程位于榆林市西沙柳营西路，建设单位为陕西延长石油（集团）有限责任公司，设计单位为陕西同济土木建筑设计有限公司，勘察单位为西安工程地质勘测公司。监理单位为陕西永明项目管理有限责任公司。施工单位为陕西建工集团第六建筑工程公司。本工程分为A、B两区，总建筑面积64496.03m2，本工程主楼(B区)为酒店，框架剪力墙结构，地上25层，地下2层，建筑总高度99.9m，一至三层层高为5.5m，四层层高为4.8m，五至二十五层层高为3.6m，水箱间层高为4.5m。结构形式：钢筋混凝土框架剪力墙结构，抗震设防烈度6度。旅馆建筑等级为一级，建筑设计使用年限50年，一类高层，建筑耐火等级：地上一级，地下一级。建筑屋面防水等级：Ⅱ级，地下室防水等级为二级。裙楼（会议中心）为地下一层，地上六层，建筑高度35.8m，框架结构，建筑抗震设防分类为丙类建筑，结构设计使用年限为50年。2、由于插接式钢管脚手架及支撑架适应性强，本工程在游泳池、A区六层的大会议室、宴会厅等这几处超高超大空间结构部位我们在装修阶段采用了插接式钢管脚手架。二、编制依据1、榆林延长石油大厦设计图纸2、榆林延长石油大厦施工组织设计 3、《建筑施工高处作业安全技术规范》JGJ80--914、《建筑施工安全检查标准》JGJ59—995、《建筑施工钢管脚手架安全技术规范》2002版三、作业条件1、操作工人已经进行了技术交底，并具有特种作业人员上岗证。2、施工现场具备作业条件。3、施工准备工作已经就绪。4、插接式钢管具有出场合格证，材质符合规范要求。四、施工操作要点1.主要技术内容（1）插接式钢管脚手架设计1）基本组件为：立杆、横杆、斜杆、底座等。2）功能组件为：顶托、承重横杆、用于安装踏板的横杆、踏板横梁、中部横杆、水平杆上立杆。3）连接配件为：锁销、销子、螺栓。4）其特征是沿立杆杆壁的圆周方向均匀分布有四个U型插接耳组，横杆端部焊接有横向的C型或V型卡，斜杆端部有销轴。5）连接方式：立杆与横杆之间采用预先焊接于立杆上的U型插接耳组与焊接于横杆端部的C型或V 型卡以适当的形式相扣，再用楔形锁销穿插其间的连接形式；立杆与斜杆之间采用斜杆端部的销轴与立杆上的U型卡侧面的插孔相连接；根据管径不同，上下立杆之间可采用内插或外套两种连接方式，6）节点的承载力由扣件的材料、焊缝的强度决定，并且由于锁销的倾角远小于锁销的摩擦角，受力状态下，锁销始终处于自锁状态。7）架体杆件主要承重构件采用低碳合金结构钢，结构承载力得到极大的提高。该类产品均热镀锌处理。（2）插接式钢管脚手架施工1）根据工程结构特点、施工要求、施工目的、服务对象及施工现场条件，编制脚手架专项施工方案及施工图。制定脚手架施工工艺流程和工艺要点。2）对方案进行详细的结构计算，确保脚手架的稳定性。3）根据专项施工方案对所需材料进行统计。2.技术指标（1）立杆规格为：φ48×2.7，φ60×3.2，材质Q345B；横杆规格为：φ48×2.7，材质为Q345B；（2）φ48立杆套管插接长度不小于150mm，φ60立杆套管插接长度不小于110m；（3）脚手架安装后的垂直偏差应控制在3/1000以内；(4)底座丝杠外露尺寸不得大于规定要求；(5) 应对节点承载力进行校核，确保节点满足承载力要求，保证结构安全；(6)表面处理：热镀锌。五、安全保障措施1、使用的杆件必须合格，进场时进行严格的验收。2、对方案进行详细的结构计算，确保脚手架的稳定性。3、脚手架安装后的垂直偏差应控制在3/1000以内；4、为保证脚手架2倍以上安全系数，满堂脚手架材料采用60系列支撑，包括2m步距60立杆、60系列的0.3m/0.5m/0.75m/1m调节立杆、1m×1.5m三角塔架模块等组合构成2m步距2.5m×3m双连塔和1米步距1.5m×1.5m塔架两种方式搭设而成。其中2m60立杆体系立杆间距采用3m×2.5m×2m格构柱成对排列，成对格构柱之间纵横间距均为1.5m。横杆连接形成承重墙矩阵，在高度方向每个步距(2m)均设置水平拉杆，每隔8米设置由横杆和斜杆组成的桁架横向连接支撑。5、在操作面上满铺30mm厚木质脚手板，保证人员在操作面的行走安全。六、综合效益分析插接式钢管脚手架体系安全可靠，施工快捷，美观大方，能够有效的保证建筑工程的施工安全，质量稳定可靠，周转率高，并且由于没有零散小部件，从源头上大大降低了材料的丢失率，从而达到节约成本的目的。 从其自身方便快捷的安装和结构承载能力大，周转率高的特点上来看，大大节约了劳动力成本；和传统脚手架相比，同类型结构的安装工效至少能提高2到3倍以上。陕西六建榆林延长石油大厦项目部二〇一二年六月三日'
