某小区三期d地块工程脚手架施工方案

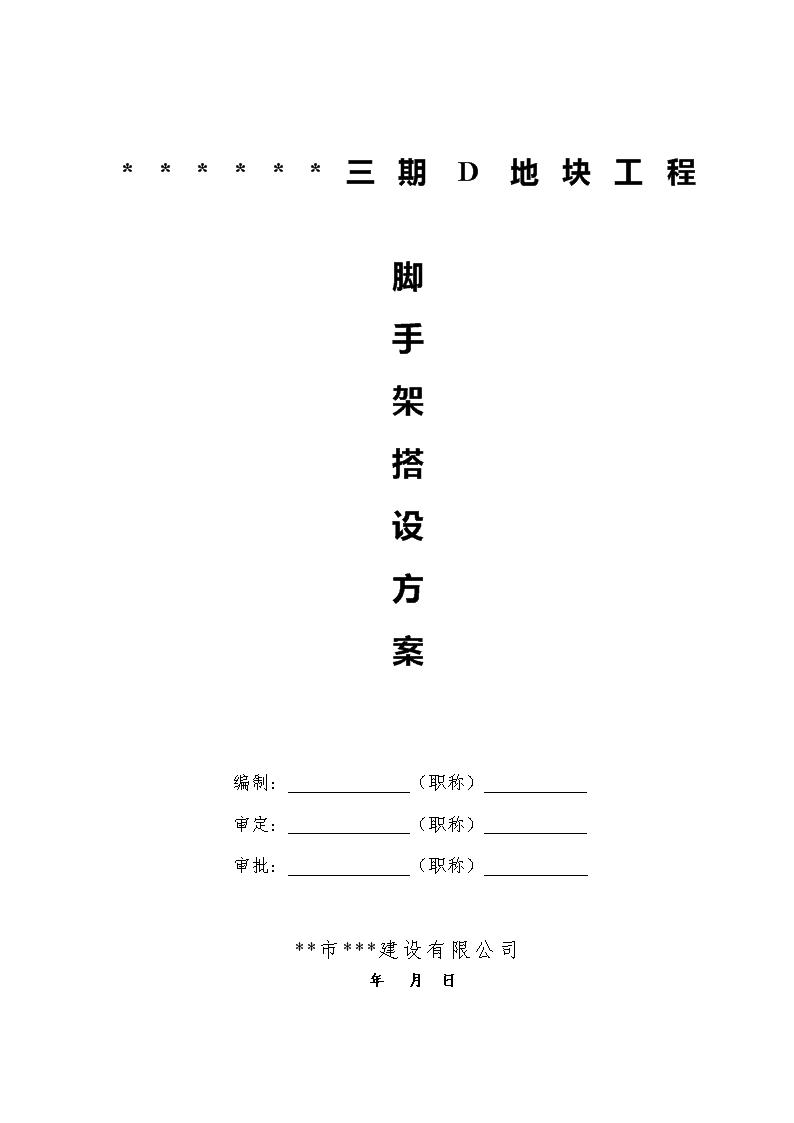

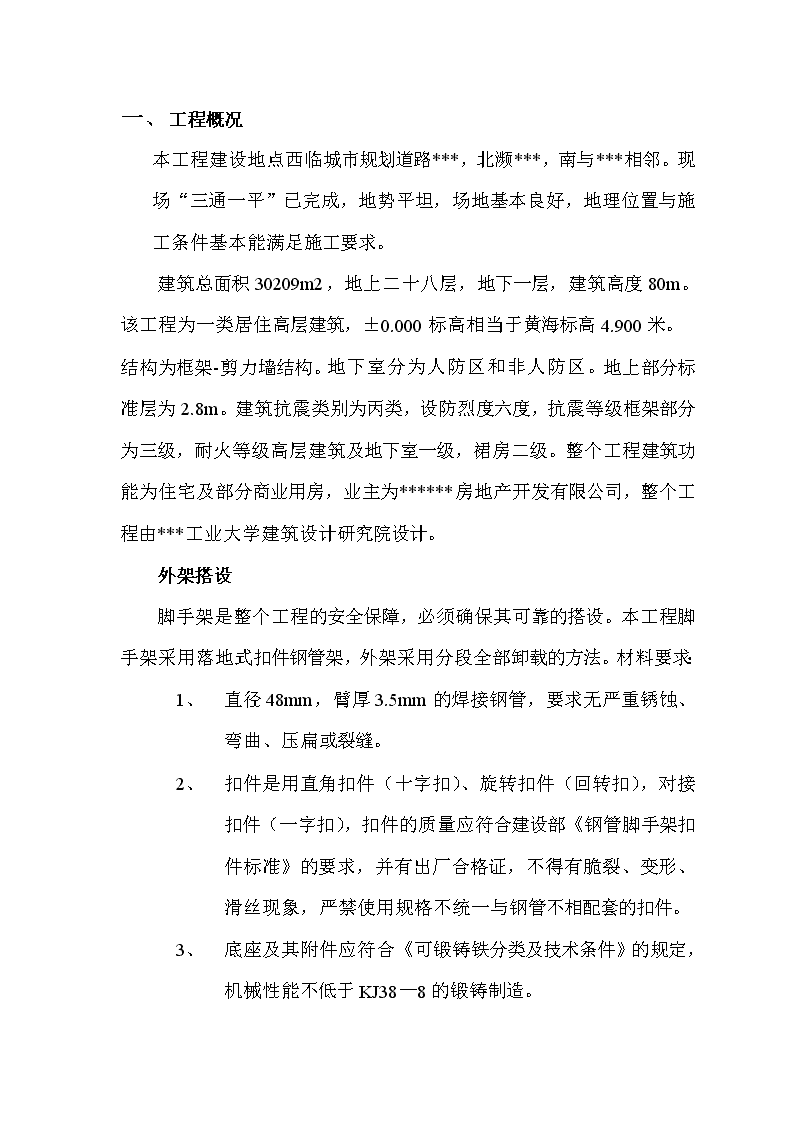

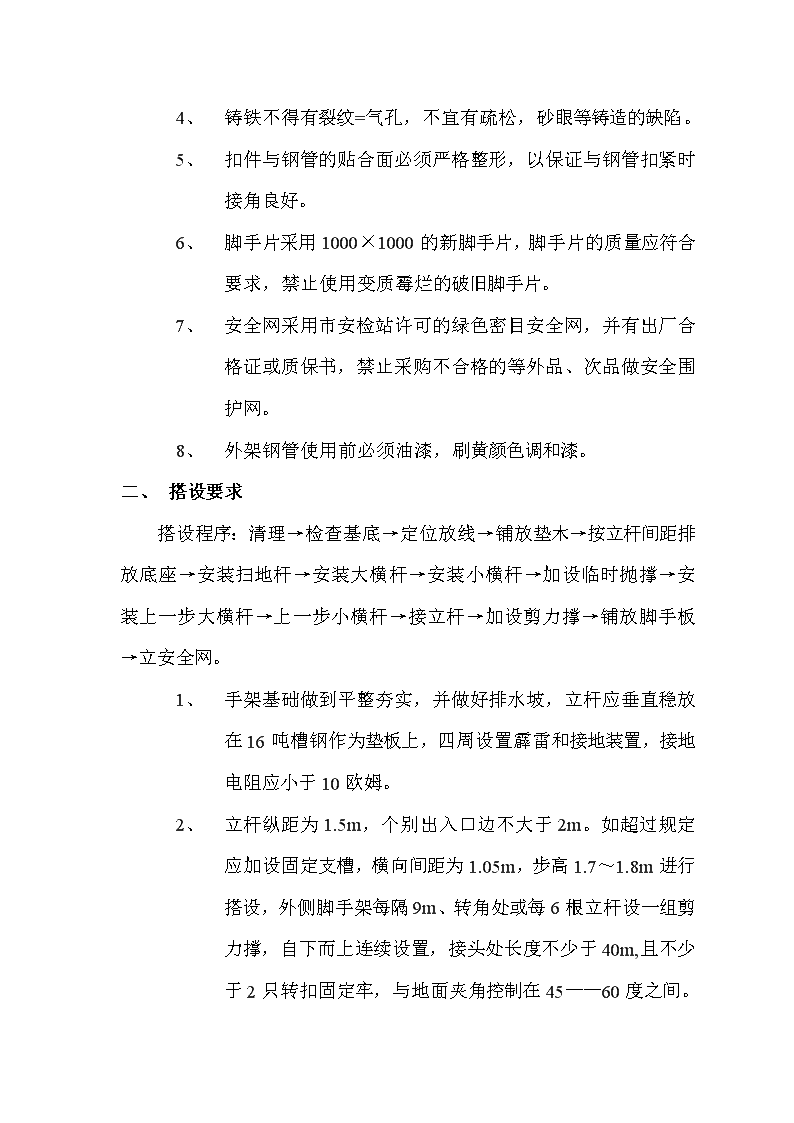

'******三期D地块工程脚手架搭设方案编制：（职称）审定：（职称）审批：（职称）**市***建设有限公司年月日 一、工程概况本工程建设地点西临城市规划道路***，北濒***，南与***相邻。现场“三通一平”已完成，地势平坦，场地基本良好，地理位置与施工条件基本能满足施工要求。建筑总面积30209m2，地上二十八层，地下一层，建筑高度80m。该工程为一类居住高层建筑，±0.000标高相当于黄海标高4.900米。结构为框架-剪力墙结构。地下室分为人防区和非人防区。地上部分标准层为2.8m。建筑抗震类别为丙类，设防烈度六度，抗震等级框架部分为三级，耐火等级高层建筑及地下室一级，裙房二级。整个工程建筑功能为住宅及部分商业用房，业主为******房地产开发有限公司，整个工程由***工业大学建筑设计研究院设计。外架搭设脚手架是整个工程的安全保障，必须确保其可靠的搭设。本工程脚手架采用落地式扣件钢管架，外架采用分段全部卸载的方法。材料要求：1、直径48mm，臂厚3.5mm的焊接钢管，要求无严重锈蚀、弯曲、压扁或裂缝。2、扣件是用直角扣件（十字扣）、旋转扣件（回转扣），对接扣件（一字扣），扣件的质量应符合建设部《钢管脚手架扣件标准》的要求，并有出厂合格证，不得有脆裂、变形、滑丝现象，严禁使用规格不统一与钢管不相配套的扣件。3、底座及其附件应符合《可锻铸铁分类及技术条件》的规定，机械性能不低于KJ38—8的锻铸制造。 1、铸铁不得有裂纹=气孔，不宜有疏松，砂眼等铸造的缺陷。2、扣件与钢管的贴合面必须严格整形，以保证与钢管扣紧时接角良好。3、脚手片采用1000×1000的新脚手片，脚手片的质量应符合要求，禁止使用变质霉烂的破旧脚手片。4、安全网采用市安检站许可的绿色密目安全网，并有出厂合格证或质保书，禁止采购不合格的等外品、次品做安全围护网。5、外架钢管使用前必须油漆，刷黄颜色调和漆。二、搭设要求搭设程序：清理→检查基底→定位放线→铺放垫木→按立杆间距排放底座→安装扫地杆→安装大横杆→安装小横杆→加设临时抛撑→安装上一步大横杆→上一步小横杆→接立杆→加设剪力撑→铺放脚手板→立安全网。1、手架基础做到平整夯实，并做好排水坡，立杆应垂直稳放在16吨槽钢作为垫板上，四周设置霹雷和接地装置，接地电阻应小于10欧姆。2、立杆纵距为1.5m，个别出入口边不大于2m。如超过规定应加设固定支槽，横向间距为1.05m，步高1.7～1.8m进行搭设，外侧脚手架每隔9m、转角处或每6根立杆设一组剪力撑，自下而上连续设置，接头处长度不少于40m,且不少于2只转扣固定牢，与地面夹角控制在45——60度之间。 1、手架内纵杆离墙为20cm,如个别部位需大于20cm时，必须铺设站人板，每隔四步，铺设一道隔离层，不允许有探透板。2、脚手架与建筑物做好刚性连接，连接点垂直距离不超过4m，水平距离不大于7m，连接点应牢固，稳定、上下错位，转角处与到顶处应加密。3、脚手架的外侧自第二步起设置护手栏杆，高为1.2m踢脚杆高度0.3m。脚手架外侧四周用密目网围护。4、钢管脚手架的防护杆采用钢管，并用扣件拧紧。5、脚手片（包括操作层）必须绑扎牢固，每片的四角不的小于4点应用8号铁双股绑扎，铺设交接要平整牢固。6、脚手架的送料平台及通道应搭设防护棚和加设防护栏杆，用脚手片满铺。进料台和防护棚与升架脱开。7、为了便于施工在搭架时考虑搭设具斜道，其坡度不大于1/3并设防滑条，两侧设置二道防护栏杆。二、安全技术措施1、防电：各种电线不得直接在钢管架上缠绕，电线和电动机必须与脚手架接触时，应当有可靠的绝缘措施，并要通过安全员的检查方可使用。2、 放火：应设置足够数量的灭火器。每层各安装若干个干粉灭火器。电焊操作时必须有专人看守，防火星点燃易燃物品，不准任何人在脚手架上吸烟，或从吸烟室内向脚手架上仍烟头。1、防雷：脚手架顶部按规定要求做好防雷接地工作。2、脚手架全部采用合格的绿色密目全封闭，危险区域外侧加脚手片隔绝封闭。3、脚手架离墙处第一层和操作层做周边水平防护棚，通道口上方做双层脚手片防护棚，间距应符合有关规定，防护棚上方周边安放脚片圈，并绑扎牢固。4、架子工必须持证上岗，无操作证，患有高血压、心脏病等病症的人及酒后的人严禁上架作业。5、夜间照明：夜间施工应设置足够数量的碘钨灯照明，且照度适中，不得有阴暗死角，以防操作人员与脚手架的某些杆件碰撞。无灯楼层的步架禁止上人。6、风、雨、雪天施工：五级以上，不得进行高空脚手架的搭、拆作业。大雨后一定的时间不的在脚手架上进行砌筑施工，以防木脚手板，浸湿后超载。雪天要经常清扫脚手架，防止积雪超载或打滑。7、脚手架堆放重量应符合规范要求，脚手架上的荷载规定为：砌筑工程3KN/㎡。8、当天搭设完工后，应仔细检查岗位的四周情况，如发生现隐患应及时进行修复或继续完成至一个程序，一个部位的结束，方可撤离岗位。9、 架子搭设周遍应同步进行，临时间断高度差不得超过一步架，中途架子搭设应比操作层高一步架。一、脚手架拆除1、拆除顺序：栏杆→脚手板→剪力撑→纵杆→大横杆→立杆。2、拆除时首先卸掉连接短管，然后拆掉连接角钢即可。3、立杆、斜拉杆的接长杆拆除，由二个以上人员配合进行，不宜单独作业。4、连墙杆、斜拉杆、登高设施的拆除，应随脚手架整体拆除，同步施工不允许先行拆除。5、操作者应保持高度的安全意识，严禁酒后或穿高、硬底鞋上班，站立位置及用力均需得当，并正确使用个人防护用品。6、翻掀脚手片应注意立位置，并应向里翻起竖立，防止处翻时内，未清理的残留物从高处坠落伤人。7、悬空的拆除，预造应进行加固或设置落地支撑措施，方可进行拆除工作。8、运输至地面的杆件应及时按类堆放，整理保养。9、拆除现场必须设警戒区域，由专人负责警戒，并张挂醒目的警戒标志，警戒区域禁止非操作人员通行和地面施工人员施工。10、脚手架拆除应沿建筑物四周一步一步递减，不允许二步同拆除，或一前一后踏步或拆除，不宜分立面拆除。11、 如遇强风、雨、雪等特殊气候，不应进行脚手架拆除，严禁夜间拆除作业。1、所有高处作业人员，应严格按高处作业规定执行和遵守安全纪律及拆除工艺要求。2、拆除物件应用垂直运输机械安全输送到地面，施工前应仔细检查各结点，攀桩、传运，索具等是否可靠，杆件必须二点扎吊运。二、荷载计算1、静载①Φ48大横杆38N/M②Φ48小横杆38N/M③Φ48踢脚杆38N/M④Φ48立杆38N/M⑤Φ48扶手38N/M⑥扣件10N/M⑦竹脚手片100N/M⑧安全网3N/M2、活载⑨按砌筑脚手架计算3×103N/M纵向中间水平杆所受均布恒荷载g=38+100×1.5×1.2/4=83N/M纵向中间水平杆所受均布活荷载q=3×103×1.5×1.2/4=1350N/M（一）纵向水平杆计算按受弯构件计算，并考虑最不利荷载组合（见下图） NIE内力计算见下表（M＝K1gL02+K2qL02）L0=1.5mM1M2MBMC恒载0.08/14.940.025/4.669-0.10/-18.78-0.10/-18.78活载（最大）0.101/306.79-0.050-151.88-0.050/-151.88-0.050/-151.88活载（最小）0.073/221.740.054/164.03-0.117/-355.390.033/100.24①弯距值M+max=1.2×14.94+1.4×306.79=477.43N.MM-max=1.2×18.78+1.4×355.39=520.08N②验算抗弯强度δ=M/WηWη=5078mm2δ+=447.43×103/5078=88.11N/mm2
