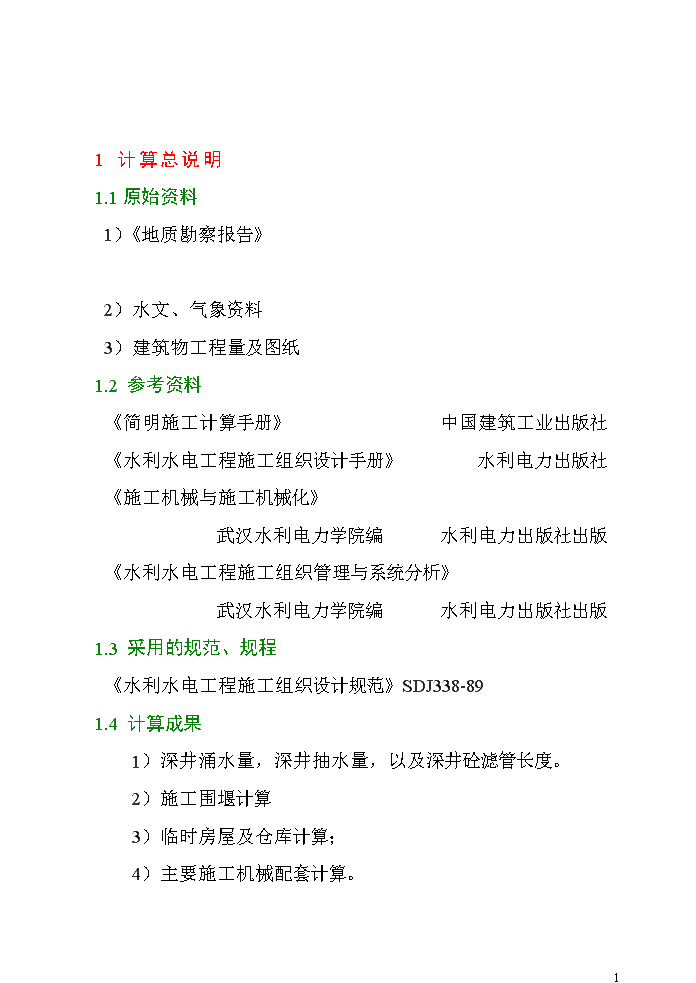

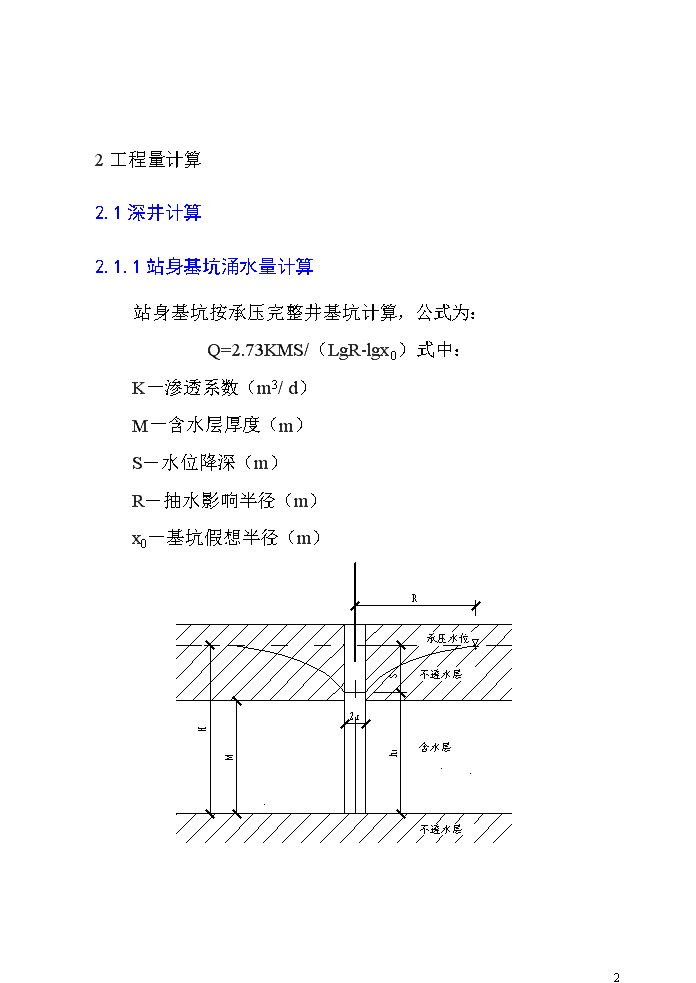

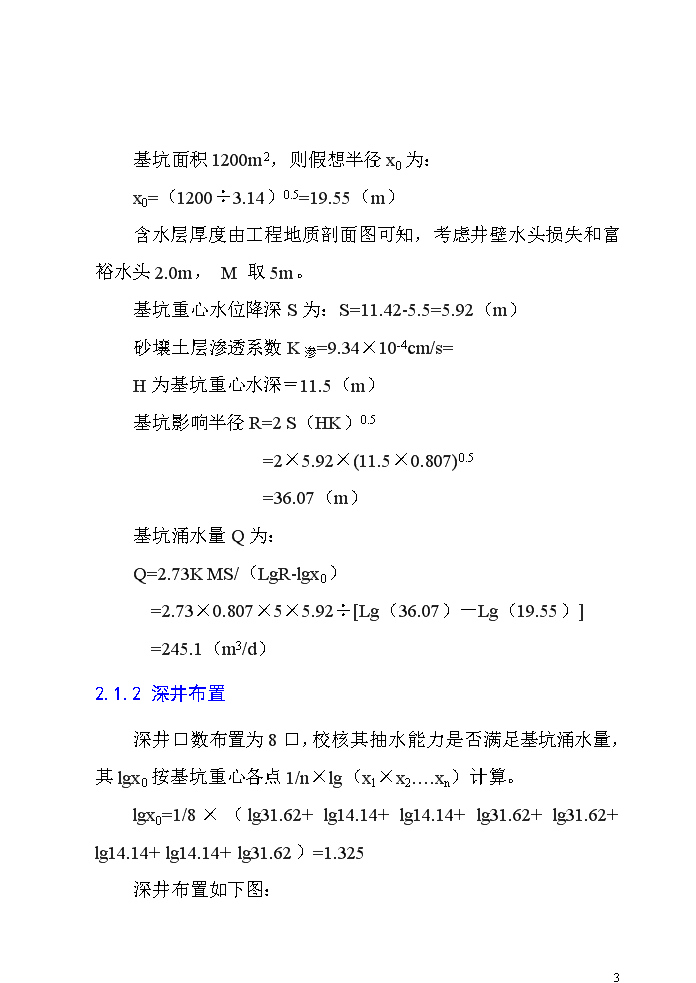

'1计算总说明1.1原始资料1）《地质勘察报告》2）水文、气象资料3）建筑物工程量及图纸1.2参考资料《简明施工计算手册》中国建筑工业出版社《水利水电工程施工组织设计手册》水利电力出版社《施工机械与施工机械化》武汉水利电力学院编水利电力出版社出版《水利水电工程施工组织管理与系统分析》武汉水利电力学院编水利电力出版社出版1.3采用的规范、规程《水利水电工程施工组织设计规范》SDJ338-891.4计算成果1）深井涌水量，深井抽水量，以及深井砼滤管长度。2）施工围堰计算3）临时房屋及仓库计算；4）主要施工机械配套计算。12 2工程量计算2.1深井计算2.1.1站身基坑涌水量计算站身基坑按承压完整井基坑计算，公式为：Q=2.73KMS/（LgR-lgx0）式中：K－渗透系数（m3/d）M－含水层厚度（m）S―水位降深（m）R―抽水影响半径（m）x0－基坑假想半径（m）12 基坑面积1200m2，则假想半径x0为：x0=（1200÷3.14）0.5=19.55（m）含水层厚度由工程地质剖面图可知，考虑井壁水头损失和富裕水头2.0m，M取5m。基坑重心水位降深S为：S=11.42-5.5=5.92（m）砂壤土层渗透系数K渗=9.34×10-4cm/s=H为基坑重心水深＝11.5（m）基坑影响半径R=2S（HK）0.5=2×5.92×(11.5×0.807)0.5=36.07（m）基坑涌水量Q为：Q=2.73KMS/（LgR-lgx0）=2.73×0.807×5×5.92÷[Lg（36.07）－Lg（19.55）]=245.1（m3/d）2.1.2深井布置深井口数布置为8口，校核其抽水能力是否满足基坑涌水量，其lgx0按基坑重心各点1/n×lg（x1×x2….xn）计算。lgx0=1/8×（lg31.62+lg14.14+lg14.14+lg31.62+lg31.62+lg14.14+lg14.14+lg31.62）=1.325深井布置如下图：12 深井抽水总量Q为：Q=2.73KMS/（LgR－1/8×lg（x1×x2….x8）=2.73×0.807×5×5.92）÷[Lg（36.07）－1.325]=281.17（m3/d）>245.1（m3/d）满足。2.1.3深井降水计算单井出水量可按下式计算：q=2πrlK0.5/15式中：K－渗透系数（m3/s）l－滤管长度（m）r－深井井管半径（m）q=2πrlK0.5/1512 =2×3.14×0.4×l×0.000009340.5/15=0.000512l（m3/s）化为44.22l（m3/d）总滤管长度=Q/q=156.94/44.22=6.4（m）取24（m）每口井3m选用QX5×17－0.55型深井潜水泵，流量5m3/h，扬程17m。12 2.2围堰方量计算本工程规模为三等中型泵站，排涝涵洞（穿长江江堤）为2级，泵房、进水闸、前池等主要建筑物为3级，相应临时建筑物分别为4级和5级，施工导流设计标准重现期为10~5年。外侧围堰挡水标准选用10年一遇的长江水位，内侧围堰挡水标准选用5年一遇的内河水位。本工程导流设计的施工时段选为11月至翌年3月，相应时段内10年一遇的洪水位为8.51m。本站拆除及新建工程拟分两期实施，第一期施工新站，施工期间圩内来水可由原排涝站排出，第二期待新站具备挡水条件后再进行老站拆除。新站排涝涵施工时需在临长江侧修筑一期挡水围堰，由于长江外滩地高程在9.5m左右，高于枯水期挡水位，因此只需在滩地与堤防之间的深塘中筑一道纵向围堰，圩内侧利用老站出水渠堤埂挡水，利用引水渠开挖土方将站身两侧的灌溉沟渠截断即可，围堰为均质土围堰，外江侧围堰设计挡水位8.51m，考虑0.5m超高，堰顶高程取9.0m，宽取3m，内外边坡均取1：3，填筑方量约700m3，利用排涝涵开挖土方由推土机推筑。内侧灌溉渠填至堤内地面高程（按9.0m计）。老站拆除外侧利用新站开挖的弃土填筑二期围堰挡水，围堰填筑量约为800m3，内侧在新站完工后即将老站进口处作为回填区填平，不需再填挡水围堰。12 工程量计算如下：一期围堰方量＝（0+6.5）×15/2+（6.5+12.2）×13/2+（12.2+25.15）×17/2+（25.15+10.8）×8/2+（10.8+0）×12/2＝700m3。二期围堰方量＝（0+9.5）×20.1/2+（9.5+28.5）×10/2+（28.5+16.5）×8.3/2+（16.5+15.5）×10/2+（15.5+7.5）×11.5/2+（7.5+0）×9.5/2＝800m3。3施工布置3.1施工临时房屋及仓库3.1.1水泥仓库计算考虑到水泥运距，储量按平均5天需用量计。计算式：W=q/（PK1）而q=QdK/n则W=q/（PK1）=QdK/（nPK1）该公式见《水利水电工程施工组织设计规范》SDJ338-89附录四——施工总布置。式中：W——仓库面积，m2；q——材料储存量，t；Q——时段材料总需要量，t；n——时段工作日数；d——需要材料的储存天数，5天；12 K——材料需要量的不均匀系数，1.5P——每m2有效面积的材料存放量，1.3tK1——仓库面积利用系数，0.6水泥用量：砼工程量6171m3，浆砌石1083m3。砼及钢筋砼中水泥含量按（0.13t水泥）/（1m3砼）计，浆砌石中水泥沙浆的水泥含量按（0.36t水泥）/（1m3浆砌石）计算，共需水泥用量为：1083×0.36+6171×0.13=1192（t）砼浇筑时间约4个月，每月工作日25天。则所需仓库面积W=QdK/（nPK1）=1192×5×1.5/（4×25×1.3×0.6）=115（m2）3.1.2油料仓库本工程所需油料较少，工地储备0.5个月需用量，油料仓库建筑面积25m2，占地面积取150m2。3.1.3设备器材综合仓库水泵机电设备共13台套，计建筑面积为100m2，占地面积取300m2。3.1.4办公福利及生活用房12 根据施工进度安排，各建筑物高峰期上工人数、所需的生活办公用房及仓库面积见表4-1，临时房屋面积计算根据高峰期上工人数乘各项临时房屋的估算指标，其中各项临时房屋临时估算指标如下。宿舍6m2/人，食堂：0.8m2/人，办公室：0.45m2/人，其他房屋：0.6m2/人。表4-1各段施工房屋面积汇总表建筑物高峰上工人数生活办公用房（m2）宿舍食堂其它小计办公室合计6m2/人0.8m2/人0.8m2/人0.45m2/人深孔闸1509001201201140601200主要临时房屋建筑布置规划见表3-2所示:表3-2临时房屋建筑规划表单位：m2序号名称建筑面积占地面积备注1生活福利及办公用房120020002仓库水泥仓库1503003五金器材库804004设备库1003005油库251506综合库100300包括露天堆场7综合加工厂10050012 8砼拌和站80600包括骨料堆场9配电站及备用电房8020010泵房8020011其它生产房8020012合计207551503.2施工征地及赔偿3.2.1施工生活区布置征地施工生活区布置在老站管理区，占地面积约2.5亩，本工程一个枯水期内完成，故征用一年。3.2.2取土区征地料场取土1.19万m3，从附近10km处征地取土，取土深度为2m，需征地约9亩，永久征地。4施工机械数量计算根据本工程规模、施工条件及目前施工技术水平，拟定本工程总施工期为20月。在第三年汛前新站投入运行，发挥工程效益。工程施工安排在枯水期进行，第一个枯水期进行新站施工，第二个枯水期拆除老站。12 施工准备期1个月，进行场内施工道路、场地平整、临时建房及风水电等准备工作。主体施工期18个月，要求第二年3月底完成新站所有的土建部分、砼、砌石以及建筑方面的工程，6月份完成机电安装工程，新站具备运行条件。第二年11月开始拆除老站，至第三年2月份完成所有拆除工程以及老站出水涵土方回填工程，4月份竣工验收。施工机械根据进度计划安排考虑。1)1.0m3液压反铲挖掘机由部定额得1.0m3液压反铲挖掘机开挖Ⅲ类土时的台班生产率为0.21台班/100m3，根据施工进度1.0m3液压反铲挖掘机开挖土方的高峰施工强度在引渠开挖和排涝涵闸开挖，每月按25天工作日计，每天按2.0个台班计，两个工作面各安排1辆并考虑机修损耗，所需1.0m3液压反铲挖掘机的数量为2辆。备用1辆。2)5t自卸汽车由部定额得5t自卸汽车运Ⅲ类土0.5km时的台班生产率为1.35台班/100m3；施工时段约为4个月，每月按25天工作日计，每天按2.0个台班计，土方量为3599m3，所需5t自卸汽车的数量为：15399×1.35/（100×0.5×25×2.0）=9辆考虑机修损耗，9/90%=10辆3）74kw推土机74kw推土机推土、压实的方量较少，由部定额得74kw拖拉机压实土方的台班量为0.42台班/100m312 ；施工时间较为分散，每天按2.0个台班计，所需74kw拖拉机的数量为3台，配合进行工作面作业。4）蛙式打夯机由部定额得蛙式打夯机的台班量为0.20台班/100m3；，每天按2.0个台班计，所需蛙式打夯机的数量为1台,取一台备用共2台。本工程所需施工机械设备见表4-2。表4-2主要施工机械设备表序号设备名称规格型号单位数量备注1液压反铲挖掘机1.0m3台22自卸汽车5~8t台10备用13推土机74kw台3兼压实4蛙式夯实机2.8kw台25载重汽车5-8t辆26机动翻斗车1t台27移动式空压机6m3/min台18风镐G10A台29离心式水泵150QJ5-50/7台1310井点抽水设备套3备用11钢筋加工设备套112木材加工设备套113手风钻Y24台212'
