商务要求及技术标准的主要条款如下

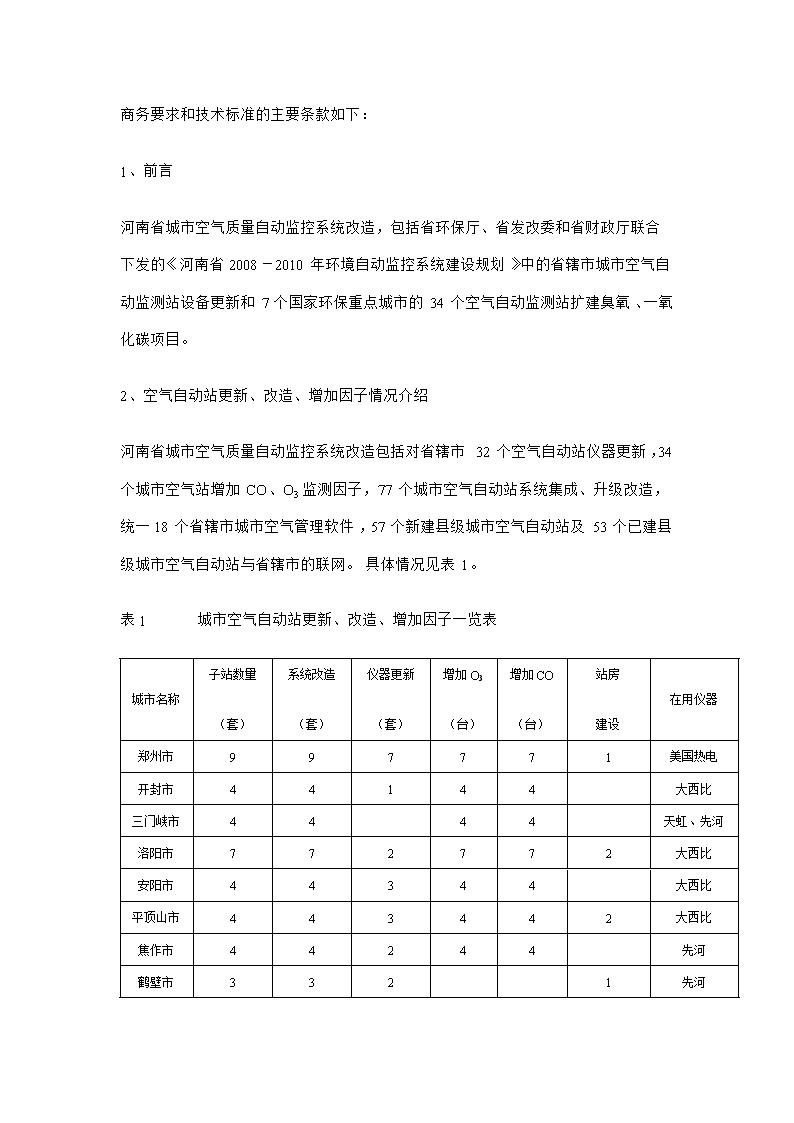

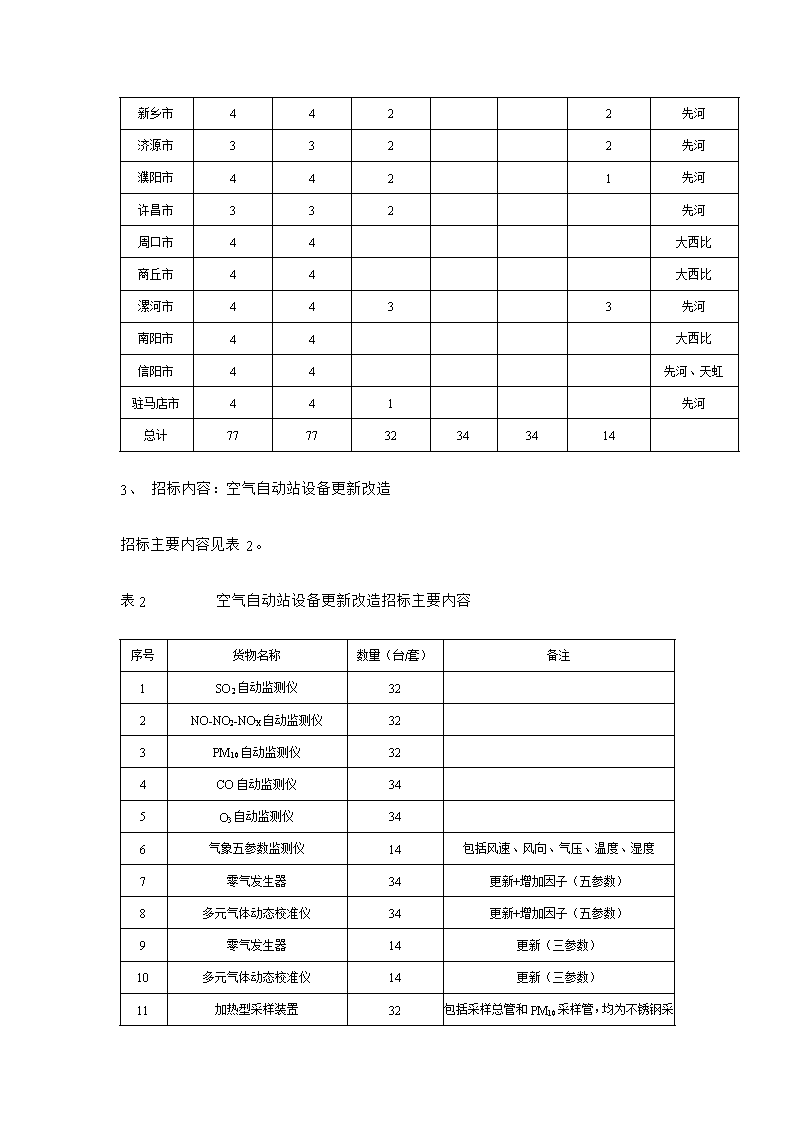

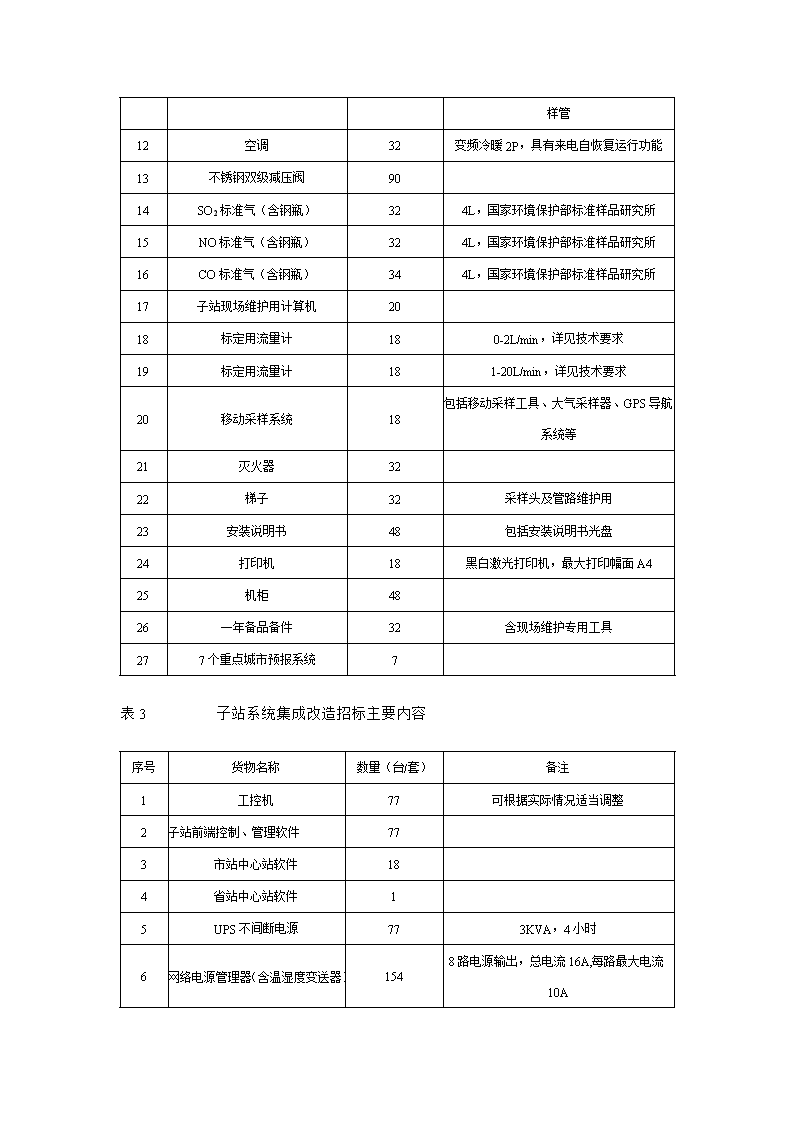

'商务要求和技术标准的主要条款如下：1、前言河南省城市空气质量自动监控系统改造，包括省环保厅、省发改委和省财政厅联合下发的《河南省2008－2010年环境自动监控系统建设规划》中的省辖市城市空气自动监测站设备更新和7个国家环保重点城市的34个空气自动监测站扩建臭氧、一氧化碳项目。2、空气自动站更新、改造、增加因子情况介绍河南省城市空气质量自动监控系统改造包括对省辖市32个空气自动站仪器更新，34个城市空气站增加CO、O3监测因子，77个城市空气自动站系统集成、升级改造，统一18个省辖市城市空气管理软件，57个新建县级城市空气自动站及53个已建县级城市空气自动站与省辖市的联网。具体情况见表1。表1           城市空气自动站更新、改造、增加因子一览表城市名称子站数量（套）系统改造（套）仪器更新（套）增加O3（台）增加CO（台）站房建设在用仪器郑州市997771美国热电开封市44144大西比三门峡市4444天虹、先河洛阳市772772大西比安阳市44344大西比平顶山市443442大西比焦作市44244先河鹤壁市3321先河 新乡市4422先河济源市3322先河濮阳市4421先河许昌市332先河周口市44大西比商丘市44大西比漯河市4433先河南阳市44大西比信阳市44先河、天虹驻马店市441先河总计7777323434143、招标内容：空气自动站设备更新改造招标主要内容见表2。表2                空气自动站设备更新改造招标主要内容序号货物名称数量（台/套）备注1SO2自动监测仪322NO-NO2-NOX自动监测仪323PM10自动监测仪324CO自动监测仪345O3自动监测仪346气象五参数监测仪14包括风速、风向、气压、温度、湿度7零气发生器34更新+增加因子（五参数）8多元气体动态校准仪34更新+增加因子（五参数）9零气发生器14更新（三参数）10多元气体动态校准仪14更新（三参数）11加热型采样装置32包括采样总管和PM10 采样管，均为不锈钢采样管12空调32变频冷暖2P，具有来电自恢复运行功能13不锈钢双级减压阀9014SO2标准气（含钢瓶）324L，国家环境保护部标准样品研究所15NO标准气（含钢瓶）324L，国家环境保护部标准样品研究所16CO标准气（含钢瓶）344L，国家环境保护部标准样品研究所17子站现场维护用计算机2018标定用流量计180-2L/min，详见技术要求19标定用流量计181-20L/min，详见技术要求20移动采样系统18包括移动采样工具、大气采样器、GPS导航系统等21灭火器3222梯子32采样头及管路维护用23安装说明书48包括安装说明书光盘24打印机18黑白激光打印机，最大打印幅面A425机柜4826一年备品备件32含现场维护专用工具277个重点城市预报系统7表3                子站系统集成改造招标主要内容序号货物名称数量（台/套）备注1工控机77可根据实际情况适当调整2子站前端控制、管理软件773市站中心站软件184省站中心站软件15UPS不间断电源773KVA，4小时6网络电源管理器（含温湿度变送器）1548路电源输出，总电流16A,每路最大电流10A 7MOXA卡778端口8串口通讯连接线若干约510根4、技术要求本招标文件技术指标要求中，凡标有“＊”的地方均被视为重要的技术指标要求或性能要求。 投标人要特别加以注意，必须对此回答并完全满足要求。否则若有一项带“＊”的指标未响应或不满足，将按投标无效处理，即废标。4.1总体要求4.1.1投标人应提供所代表品牌厂商原装、全新的、符合国家及采购方提出的有关质量标准的仪器和设备；4.1.2所提供的仪器设备的性能达到或优于所列技术指标；4.1.3*所提供的设备必须直接来源于原厂家并有原厂家的质量合格证明和原厂保修证明文件及厂家授权。若为进口设备，必须提供原厂生产的相关证明文件，以证明该设备是通过正常渠道合法进口的产品；4.1.4*根据不同的站点提供满足光纤通讯要求的完整的设计方案及详细说明；4.1.5*根据不同的站点提供满足防雷系统要求的完整的设计方案及详细说明；4.1.6*扩充的CO、O3自动监测仪，要求与原有自动站系统有机融合、无缝连接；4.1.7*21个空气自动站联网费用，纳入投标报价；4.1.8*实现57个新建县级城市空气自动站及53个已建县级城市空气自动站与省辖市的联网。 4.1.8*因系统改造产生的相关维护维修费用由中标方承担；4.1.9*实现对我省大西比、美国热电、武汉天虹、河北先河等公司空气自动站通讯改造整合；4.1.10提供满足能够或承诺提供长期技术服务及备品备件供应的方案；4.1.11监测仪器通过USEPA或国家计量检定（CMC）认证；4.1.12*多元气体校准仪内置臭氧发生器，保证准确实现气相滴定（GPT）功能；4.1.13*自动站与中心站之间的数据传输支持PSTN、GPRS和光纤通讯方式；4.1.14测量浓度值可以mg/m3、ppb、ppm单位表示；4.1.15仪器供电电源：220VAC±10%,50Hz；4.1.16仪器具有数据存储功能，并可根据需要设置存储数据时间间隔；4.1.17可存储运行记录和显示近期校准、报警、出错和断电等信息；4.1.18可实现远程数据和状态显示，远程进行仪器设置，软件可在线升级；4.1.19模块化的设计，抗干扰性强，散热性好，维护和更换部件方便；4.1.20监测设备须提供数字信号输出和模拟信号输出；4.1.21所有系统必须符合《环境空气质量监测规范（试行）》（国家环保总局公告2007年第4号）和《环境空气质量自动监测技术规范》（HJ/T193-2005）的要求；4.1.21中心站通过有线或无线通讯设备对各子站监测数据进行收集，按要求对采集的监测结果进行统计处理，形成各种统计分析报告、报表及统计图形； 4.1.23每套系统应附有单机和系统的中文安装说明书及使用说明书（包括软件说明书）；4.1.24*提供系统每台仪器的电路图。4004.2自动站建设主要规范及相关标准4.2.1《环境空气质量自动监测技术规范》（HJ/T193-2005）4.2.2《环境空气质量监测规范》（试行）4.2.3《空气和废气监测分析方法》（第四版）4.2.4《污染源在线自动监控(监测)系统数据传输标准》（HJ/T212-2005）4.2.5《环境污染源自动监控信息传输、交换技术规范(试行)》(HJ/T352-2007)4.2.6《安全防范工程技术规范》（GB 50348-2004）4.2.7《建筑物防雷设计规范》（GB 50357-94）4.3 站房建设要求4.3.1站房用面积应以保证操作人员方便地操作和维修仪器为原则，一般不少于12m2；4.3.2站房为无窗或双层密封窗结构，墙体应有较好的保温性能。门与仪器房之间可设有缓冲间，以保持站房内温湿度恒定和防止灰尘和泥土带入站房内； 4.3.3站房内应安装温湿度控制设备，使站房室内温度在25℃±5℃，相对湿度控制在80%以下；4.3.4站房应有防水、防潮措施，一般站房地层应离地面（或房顶）有25cm的距离；4.3.5采样装置抽气风机排气口和监测仪器排气口的位置，应设置在靠近站房下部的墙壁上，排气口离站房内地面的距离应保持在20cm以上；4.3.6在站房顶上设置用于固定气象传感器的气象杆或气象塔时，气象杆、塔与站房顶的垂直高度应大于2m，并且气象杆、塔和子站房的建筑结构应能经受10级以上的风力；4.3.7站房供电采用三相供电，分相使用；站房监测仪器供电线路应独立走线；4.3.8站房供电系统应配有电源过压、过载和漏电保护装置，电源电压波动不超过220V±10%；4.3.9站房应有防雷电和防电磁波干扰的措施。站房应有良好的接地线路，接地电阻<4Ω；4.3.10在已有建筑物屋顶上建设站房时，若站房重量经正规建筑设计部门核实超过屋顶承重，在建站房前应先对建筑物屋顶进行加固。4.4仪器技术参数4.4.1PM10分析仪：（1）测量方法：微量振荡天平法（2）技术要求： ²      在仪器记录到错误信息时，监测仪器应输出相应信号；²      直接测量颗粒物的质量，不受颗粒物成分、密度、颜色等因素的影响；²      测量稳定且无须特别防护，安全可靠，不会造成放射性污染；²      采用质量流量传感器测量采样流量，自动进行温度压力修正，直接得出标况情况下的PM10浓度值；²      采样泵选用进口泵，噪声低，负载能力强，连续运转且无油污染；²      具有来电自动启动功能；²      具有运行状态参数适时传输功能。（3）技术指标：²      测量范围：0-1mg/m3或0-10mg/m3²      单位：mg／m3或µg／m3²      校准方法：标准膜片校准²      测量精度：±0.002mg/m3²      分辨率：±0.001mg/m3²      采样流量：16.7L/min±5%/24小时²      50%切割粒径：10±1µm空气动力学直径²      标准膜重现性：≤2％标准值 ²      输出信号：模拟信号或数字信号²      工作环境温度：0℃-40℃²      工作电压：AC220V±10%50Hz²      随机资料：仪器操作说明书，通讯软件，通讯软件说明书4.4.2 SO2分析仪：（1）测量方法：紫外荧光法或脉冲荧光法（2）技术要求²      内置碳氢化合物去除装置，不受水蒸气影响；²      仪器调节方便，可通过菜单对光强、高压等信号进行调节以消除光源和光电倍增管等器件老化对测量影响。（3）技术指标：²      标准量程：0-500ppb并可扩展²      噪声：<1ppb²      最低检出限：<2ppb²      零漂：<±5ppb/24小时²      20%跨漂：<±5ppb/24小时²      响应时间:T95,<5min ²      20%跨度精度:±5ppb²      模拟输出：0–100mV,1,5,10V；4－20mA²      数字输出：串口， RS232/RS485接口²      工作环境温度：0℃-40℃²      工作电压：AC220V±10%50Hz²      随机资料：仪器操作说明书，通讯软件，通讯软件说明书4.4.3NO-NO2-NOX分析仪：（1）测量方法：化学发光法（2）技术要求：²      仪器调节方便，可通过菜单对光强、高压等信号进行调节以消除光源和光电倍增管等器件老化对测量影响。（3）技术指标：²      标准量程：0-500ppb并可扩展²      噪声：<1ppb²      最低检出限：<2ppb²      零漂：<±5ppb/24小时²      20%跨漂：<±5ppb/24小时 ²      响应时间：T95,<5min²      20%跨度精度:±5ppb²      转换效率：＞96%²      模拟输出：0–100mV,1,5,10V；4－20mA²      数字输出：串口， RS232/RS485接口²      工作环境温度：0℃-40℃²      工作电压：AC220V±10%50Hz²      随机资料：仪器操作说明书，通讯软件，通讯软件说明书4.4.4 O3分析仪：（1）测量方法：紫外光度法（2）技术要求：²      仪器调节方便，可通过菜单对高压等信号进行调节以消除光电倍增管等器件老化对测量影响。（3）技术指标：²      标准量程：0-1000ppb并可扩展²      零点噪音：<1ppb²      最低检出限：<2ppb ²      零点漂移：<±5ppb/24小时²      20%跨漂：<±5ppb/24小时²      响应时间：T95,<5min²      20%跨度精度:±5ppb²      模拟输出：0–100mV,1,5,10V；4－20mA²      数字输出：串口， RS232/RS485接口²      工作环境温度：0℃-40℃²      工作电压：AC220V±10%50Hz²      随机资料：仪器操作说明书，通讯软件，通讯软件说明书4.4.5CO分析仪：（1）测量方法：气体滤波红外吸收法（2）技术要求：²      仪器调节方便，可通过菜单对高压等信号进行调节以消除光电倍增管等器件老化对测量影响。（3）技术指标：²      标准量程：0-50ppm并可扩展²      零点噪音：<0.5ppm ²      最低检出限：<1ppm²      零点漂移：<±1ppm/24小时²      20%跨漂：<±1ppm/24小时²      响应时间：T95,<4min²      20%跨度精度：0.5ppm²      模拟输出：0–100mV,1,5,10V；4－20mA²      数字输出：串口， RS232/RS485接口²      工作环境温度：0℃-40℃²      工作电压：AC220V±10%50Hz²      随机资料：仪器操作说明书，通讯软件，通讯软件说明书4.4.6气体动态校准仪：（1）技术要求：²      采用稀释法多元气体校准技术；²      内置臭氧发生器，可进行GTP气相滴定；²      可存储多条可编程气体校准程序；²      可同时外接3个标气瓶；²      具有稀释/反应室，快速生成校准气体； ²      校准仪既能自动又能手动生成指定浓度的标气；²      校准仪可以被数据采集器的遥控指令激活；²      校准仪可以把它在校准时的信息反馈给数据采集器；²      当校准仪的零气和标气入口的压力满足本系统使用说明书所要求时，校准仪输出的零气和标气的流量保持稳定；²      可对校准时钟的频率进行手动调整。（2）技术指标：稀释系统：²      流量测量精度：±1%F.S²      流量控制重复性：±0.2%F.S²      流量测量线性度：±0.5%F.S²      稀释零气的MFC标准量程：0-10升/分（标况）²      稀释标气的MFC标准量程：0-100毫升/分（标况）²      数字输入输出：多通道TTL或继电器状态信号²      数据通讯：串口， RS232/RS485接口²      工作环境温度：0℃-40℃²      工作电压：AC220V±10%50Hz ²      随机资料：仪器操作说明书，通讯软件，通讯软件说明书4.4.7零气发生器：（1）工作原理：化学吸附（2）技术要求：²      由净化单元和空压机两个单元组成；²      空压机外置；²      进口无油空气压缩机；²      提供可达30psi以上气压、10升/分流量的气体²      通过使用空气压缩和冷凝过滤器去除水蒸气；（3）技术指标：²      NO：<0.5ppb²      NO2：<0.5ppb²      SO2：<0.5ppb²      O3：<0.5ppb²      CO：<10ppb²      HC：不含HC²      非甲烷类碳氢化合物：<1ppb ²      输出压力：0-3.5kg/cm2²      工作环境温度：0℃-40℃²      工作电压：AC220V±10%50Hz²      随机资料：仪器操作说明书4.4.8标定用流量计²      干式电子流量计；²      能够进行满足精度要求的流量校准；²      体积测量精度：±2.5ml/min；²      精度：±1%（20～30℃时最大读数）²      工作温度：0～50°C；²      具有标准输出打印接口；²      具有温湿度自动补偿功能。4.4.9采样系统²      采样总管及PM10采样管为不锈钢管，带PM10切割头，带加热除湿装置，长度应满足各子站采样高度设置要求；²      采样总管为垂直层流式；²      采样气体在总管内滞留时间应小于20s。 4.4.10五参数气象系统：五参数气象系统能进行风速、风向、温度、湿度、气压等气象因素进行实时监测，具有模拟量转换模块。（1）技术要求：五参数气象系统取得国家有关机构认可。（2）技术指标：²      风速风向:范围：风速 0-50m/s风向 0-360°准确度：风速±1m/s风向±7°输出：模拟信号输出 4-20mA²      湿度：测量范围：0-100%(RH)精确率：±3%RH（在湿度为0-90%时）输出：模拟信号输出 4-20mA²      温度： 测量范围：-50oC—50oC精确率：±0.3oC输出：模拟信号输出 4-20mA²      气压：测量范围：80-110kPa精确率：±1hPa输出：模拟信号输出 4-20mA4.5子站系统集成改造4.5.1 数据采集、传输和通讯技术要求²      子站集成改造总体要求：规范现有空气监测子站的管理，将现有多个品牌的自动监控设备的数据接入、通信方式、子站管理软件进行重新集成，实现数字量接入，采用先进的光纤通信技术，实现至省、市监测中心站的一点多传，形成统一标准。²      数据采集器应可储存一年以上的五分钟平均值、小时平均值及日平均值，同时保存相应时间发生的有关校准、断电及其他事件记录；²      数据采集器应可生成校零、校标和多点校准的资料报告；²      数据采集器应可正确显示分析仪测定的资料；²      数据采集器应对每个非正常监测资料（如校准数据、异常数据等）作标志；²      数据采集器显示的监测资料对应的监测时间应与监测仪显示的时间一致； ²      数据采集器上采集的数据能被远程计算机上的其他通用软件远程调用；²      数据采集仪，具有RS-232、RS-485接口和RJ-45接口；并满足省、市、县三级数据传输需要；²      数据查询功能，不仅能够查询一定时间段的历史数据，而且能够查询五分钟均值、小时均值、日均值，并且配有形象的图形显示，便于用户了解各个参数随时间的变化趋势；²      数据的导入、导出功能，能够将一定时间段的历史数据利用USB接口方式进行导出，并可将此数据导入到中心站软件，实现数据的转存；²      适时状态传输功能，可采集系统各仪器的适时状态参数，并向中心站或中心管理平台适时传输；²      开机自动运行功能，当停电或仪器重新启动后，无需要人工操作，数据采集仪软件能够自动运行；²      远程测控功能：服务器端软件会将授权管理员下达的，关于要求本站点对某个监测项目执行某个操作任务的命令，同样以一条字符串形式发送下来。如果命令所指监测项目所使用的仪器设备，具备执行这种操作任务的功能；则现场控制器必须将该操作任务对仪器设备的测控指令，按照现场控制器与被控制仪器设备的通讯协议或线控编码约定，编制对被控制仪器设备操作的指令，发送给或驱动被控制仪器设备执行该指令，完成操作任务，并按照标记符号集及其赋给原则为受到该指令影响的监测数据做出合适的标记。 ²      通讯系统采用光纤接入方式。同时具备GPRS通讯方式，作为备用数据传输。通过规定的数字通讯接口采集监测仪器实时数据并存储，数据传输进入省、市中心数据库；²      *统一18个省辖市子站集成软件，采用目前先进的通信技术，数据传输方式由拨号改为主动传输方式；²      现场可动态显示系统的实时状态，实时数据，历史报表和历史报警；²      具有远程显示现场工作状态、仪器设备故障自动报警、异常值自动报警，并能将报警信号自动发送至各级监控中心；²      测量数据及实时状态的查询功能，按需要进行各种方式的数据查询；²      开放数据传输协议。传输方式和数据格式必须与省数据中心管理系统有机融合；4.5.2 数据传输通讯协议通讯协议应满足《污染源在线自动监控(监测)系统数据传输标准》（HJ/T212-2005）、《环境污染源自动监控信息传输、交换技术规范(试行)》(HJ/T352-2007)等国家相关技术规范要求或承诺可一年内满足。系统必须接入河南省环境自动监控系统。供应商必须提供“完整的现场仪器设备数据通讯协议、传输协议、系统接口、系统集成软件的数据库结构说明材料”等材料。4.6省辖市中心站软件²      总体要求：构建一个面向本市各监测站点的门户监控系统，以B/S结构实现监测信息的采集和集中管理。软件具有良好的可扩展性，便于维护和升级，使用方便。 ²      必须与数据采集仪设备建立连接并进行交互，负责对各监测点数据的采集、整理、保存、查询、显示等；主要操作界面为简体中文；能够通过灵活的配置方式管理各监测点的各类参数，通过直观的图表形式对数据进行查询显示；能够在地理图形中直观显示监测点位置分布以及各个城市/区域的空气质量等级和污染状况。²      自动监测系统在连续24小时监测中，中心控制室计算机定时自动向各子站发出指令，调取自动监测仪监测数据，并将结果自动存盘；²      *省辖市环境监测站中心端软件必须在oracle10g或SQLserver平台上开发；²      *对18个省辖市中心端管理软件进行统一改造，使省辖市中心端管理软件全省统一，软件开发采用B/S结构；系统支持跨平台的运行环境，Web服务器支持选WindowsServer或Unix/Linux等多种操作系统。²      实现各城市空气自动监测站的实时数据、历史数据、自动站运行的状态数据的自动传输和接收入库，同时，能手动调取空气自动站的各类数据；²      能够接入各省辖市所管辖的县（县级市）空气自动监测站数据，实现对所辖县空气质量数据的查看、查询并生成报表。²      能对子站进行遥控操作，能对子站进行故障查询；²      能够对各种异常数据以特殊符号标注，并在打印中显示；²      对已经获取的监测数据能进行各种统计计算和分析，能输出各种符合用户要求的中文报表和图表，并可对报表和图表分别进行打印；²      能显示污染物浓度动态变化趋势；²      支持数据审核管理，对原始数据和编辑后的数据分别进行保存； ²      具有数据编辑和管理功能，能方便地对数据库进行查询、编辑、打印等操作，能将数据库中的数据存储为如Excel等其他格式的数据文件。²      *在软件正式编成之前，中标商应编制完整的调研报告、用户需求报告和设计方案；²      需具备有自动分类报警，当系统出现报警时可自动触发报警输出，可以短信方式通知管理和维护人员，并能设置4个以上接收号码；²      数据采集与传输应完整、准确、可靠，采集值与测量值误差≤1%；²      根据权限设置，对不同的部门、人员实现不同的管理功能；²      具备系统权限管理和设置功能，能够动态配置系统使用人员以及操作权限；²      完成系统中各种数据字典的设置，包括：行政区设置、数据采集器设置、监测因子设置、因子类别设置、自动站点设置、站点类型设置和通讯方式设置等；²      完成对安装在城市空气自动站的数据采集器使用的通道情况的设置，包括：站点的标识、通道号、该通道监测的污染因子、通道状态（打开、关闭，如果关闭数据将不上传）、传输方式、标准信号、量程等；²      显示当前所有城市空气自动监测站的状态，即该站是否在线、运转状态等。使系统维护人员能够一目了然的知道当前污染源在线监测站点的运行状态；²      系统在运行过程中，由于各种原因，如：中心断电、自动站断电、服务器重新启动、网络的不稳定等原因造成了数据暂时传输不上来，凡是发生上述原因后，系统自动产生掉线报告。通过掉线报告系统可以进行数据的恢复，也可以采取手工的形式来进行； ²      实现对保存在系统中的历史定时数据进行查询，并且查询结果提供表格显示、图形显示（包括折线图、柱状图、饼图等）等多种显示方式；²      对历史数据提供各种报告查询，包括从小时报告到日报告，最终到年报告的各种报告；同时根据查询的选项的不同，提供从单站单参、单站多参、多站单参、多站多参的各种分析和对比；²      系统提供包括：小时报告、日报告、周报告、月报告、季报告和年报告在内的所有类型报告；²      查看某一在线监测站点的一段时间内一个参数的值的变化情况；²      对输出结果提供多种显示方式，包括：表格显示、折线图显示和柱状图显示。通过表格和图形的表征，可以非常直观地了解该站的该种污染因子在这段时间内的变化情况；²      单站多参的主要目的是在于查看某一个站点的首要污染物是什么，可以通过单站多参的不同表征形式（表格、图形）来查找出什么污染因子是该自动站的首要污染物；²      多站单参的主要目的是在于查看多个站某一污染因子物的情况，通过该功能了解到该种污染因子不同监测站点的情况；²      多站多参是指对多个自动站点的多个污染因子进行比照，如对两个自动站的PM10,SO2的情况进行对比，可以清楚地知道这两个自动站不同污染因子的状况；²      提供多种专题分析，如：按照时间、按照站点、按照类别等； ²      提供各种报表。这些报表包括：查询结果报表、小时报告、日报告、周报告、月报告、年报告、单站多参数报告、单站单参数报告、多站单参数报告、多站多参数报告、故障报告等；²      根据环保部门提供的排放标准，设置超标报警的上限，并根据上限报警，通过短信方式通知有关人员；²      系统需运行稳定可靠，并可在现场及远程进行人工参与控制。²      具备数据审核功能。对于数据越限、数据突变、长期不变、测试数据、掉电冲击等各种类型的数据，系统能够自动进行检测并设置不同的标记。能根据业务决定系统对这些异常数据采取的策略，包括抛弃、人工修改（审核）等。对于出现异常数据的监测站，系统能够根据预先配置的规则，生成质量控制任务清单，提示负责人员进行处理。4.7省中心站软件²      总体要求：构建一个能面向全省各监测站点的门户监控系统，以B/S结构实现监测信息的采集和集中管理。软件具有良好的可扩展性，便于维护和升级，使用方便。²      *开放数据库协议，保证与省环保厅监控平台有效连接；²      中心端软件必须在oracle10g或SQLserver平台上开发；²      对全省空气自动站的传输系统进行统一改造，数据主动上传；²      对数据的传输进行加密、解密，保证数据的安全，根据数据库的规范格式入库，保证数据的一致性； ²      完善城市空气自动监测数据管理系统，实现省环境监测中心站对各城市空气自动监测站的实时数据和运行参数的监控和管理；²      *根据甲方需求，实现对异常数据的剔除功能；²      实现各子站数据查询功能；²      站点信息：能录入或修改站点的信息，包括经纬度、地址、点位类型等资料。²      查询分析：能快速查询5分钟、小时、月、季、年均值，时段、站点、项目可选。数据导出方便。臭氧增加8小时均值和每日最大小时值查询。²      远程测控功能：将省环境监测中心站指定的服务器以标准的格式（XML）和标准的通讯方式发送过来的指令，经过解释，以测控任务的方式转发给相关站点现场控制器执行。²      具备数据审核功能。对于数据越限、数据突变、长期不变、测试数据、掉电冲击等各种类型的数据，系统能够自动进行检测并设置不同的标记。能根据业务决定系统对这些异常数据采取的策略，包括抛弃、人工修改（审核）等。对于出现异常数据的监测站，系统能够根据预先配置的规则，生成质量控制任务清单，提示负责人员进行处理。²      数据补足：应具备自动和手工补足功能。在上位机由于网络通讯等故障等因素引起数据丢失的情况下，必须在故障排除后能进行数据补足，使得与下位机数据保持一致，确保数据的完整性。²      统计报表：能按给定格式自动生成日报、月报、季报、年报等统计报表。²      发布：预留发布接口，能向指定网站发布监测结果。 ²      手机报警功能：出现异常情况，能将相应报警信息发送到相关人员的手机上。报警信息包括数据超标、服务器故障、发布系统故障等。²      站点项目设置：能根据需要方便地增加或减少站点以及相关监测项目。²      自动生成不同时段各省辖市及各子站污染物浓度均值、质量级别、达标率等；²      自动生成各省辖市空气质量日报功能；²      自动生成不同时段全省及各省辖市空气质量优良天数达标率及对比，能输出各种符合用户要求的中文报表和图标；²      自动生成不同时段全省及各省辖市空气质量综合污染指数对比，能输出各种符合用户要求的中文报表和图标；²      能够直观显示全省监测点的分布情况以及各区域的空气质量等级。²      软件开发采用B/S结构。系统支持跨平台的运行环境，Web服务器支持选WindowsServer或Unix/Linux等多种操作系统。²      具备系统权限管理和设置功能，能够动态配置系统使用人员以及操作权限。²      *在软件正式编成之前，中标商应编制完整的调研报告、用户需求报告和设计方案。4.8移动采样工具²      四轮两驱；²      发动机：2.0T143马力L4； ²      变速箱：5档手动；²      结构：5门7座；4.8.1大气采样器²      电子定时控制，交直流两用；²      流量范围：双流量0.1～1.5L/min；²      流量误差：<±5％；²      流量稳定性：±5％4.8.2 GPS导航系统²      接收机：12通道，支持WAAS；²      热启动：<1秒；²      冷启动：<38秒；²      自动定位：<45秒²      更新率：1次/秒，连续；²      定位精度：<10米；²      速度精度：0.5米/秒；²      接口：USB；²      天线：折叠天线，带MCX外接天线接口。 4.9重点城市预报系统要求²      依据用户提供的预报模型，输入预报气象参数，调用实测空气质量数据，生成预测数据，以国家总站规定的格式输出；²      软件中嵌入预报模型，由于各地市预报模型不同，嵌入程序不同；²      具有输入相关预报气象参数界面，完成气象参数的输入并将参数在数据库中保存；²      按预报模型运算，得出预报结果(每个点位均需预报)，保存在数据库中；²      按国家总站规定文件名及文件格式输出预报结果。具体要求见《城市空气质量预报技术规定》；²      系统具有查询及统计功能。可以查询历史预报数据。能够统计预报的正确率（预报结果与实测结果在同一空气质量级别即为预报正确）。4.10子站其它设备子站现场、省站数据远程控制中心、地级市数据终端设备的配置要求：4.10.1子站工控机基本配置（一体化工作站）：PD3.0，内存1GDDR以上，企业级硬盘80G以上，光驱VCD/DVDROM，100兆网卡，15寸高亮度液晶显示器，Modem，两并一串接口、4个USB口，鼠标，键盘，触摸鼠标板，支持来电自动恢复，带RS-485接口。4.10.2蓄电池：电池类型：铅酸型免保养免加水电池，额定容量（KVA）：10；输出电压（V）：217-222V；输出电压频率范围（Hz）：50/60±0.5%Hz；输入交流频率：50Hz；噪音值（dBA）：55dBA；重量（Kg）：100  4.10.3子站现场维护用计算机配置：CPU：英特尔酷睿2双核超低电压SU94001.4GHz；内存：2G；硬盘：SSD固态128G；显示屏：13.3″WXGALED；、对比度800：1、显示屏视角160度、有DVI输出接口；集成显卡、集成1000M网卡；有蓝牙功能；Intel5300AGN；WindowsVistaBusiness操作系统；3年免费部件及人力及意外保护服务。5、质量保证与技术支持5.1建设期的质量保证为确保系统高质量，投标人应制定有关建设期间的质量保证计划，包括系统设计与施工规范化管理、仪器设备质量保证、技术人员资质及管理等。5.2验收办法本项目空气自动监测系统及集成的验收办法由业主根据有关行业规定并结合投标人提出的验收办法于签订合同时确定。系统验收由河南省环保厅组织有关专家按照河南省环境空气自动监测系统验收办法和招、投标文件要求及合同内容进行验收。货物到达安装现场后，供应商和业主共同打开包装验货检查货物数量。供应商应提供详细装箱单据。如果货物质量或技术规格与合同不符，或货物有明显损坏，业主有权提出索赔。只有经安装调试并且技术性能达到本文件所述的技术要求后，业主才能接受全部货物。 系统试运行期为2个月，考察系统运行情况，进行相关指标的测试，由成交人提供验收报告，测试单位提交测试报告，河南省环境保护厅组织进行整体验收。仪器设备不满足本文件要求的，业主有权解除合同并追究成交人法律责任。5.3服务与技术支持5.3.1自工程验收合格之日起，中标人应免费提供3年的技术服务。*5.3.2制定技术服务条款及实施办法等，并有明确的售后服务措施，质保期为系统整体验收合格后3年。质保期服务包括维修和技术支持，中标人应在质保期内提供优质服务。系统出现故障时，中标人在接到通知后应立即应答，并在24小时内到达现场，及时排除故障。质保期结束后，中标人对出现的仪器故障应做到24小时内响应，48小时解决出现的问题。*5.3.3备品备件和耗材中标人一次性免费提供自动站3年所需的常用备品、备件和耗材。见备品、备件和耗材表4。维护专用工具：满足日常维护所需的各种专用工具。表4            备品、备件和耗材表（单个子站）序号名称单位数量1活性炭桶22氧化剂桶23滤膜片804滤带卷85氮氧化物分析仪臭氧发生器个1 6紫外灯个17PM10采样泵个18毛细管个每种1个5.3.4培训要求*中标人免费提供培训材料及所培训内容，在投标时提供技术培训详细方案。所有培训的费用（包括免费提供材料费用、食宿费用等）均为免费。（1）前期集中培训*每个自动站3人，省站3人，在系统安装前10天完成，为期7天，重点介绍系统及仪器的原理、操作和维护知识。由中标人安排地点培训。（培训地点必须配备样机）。（2）现场培训*在仪器安装调试期间，完成现场培训，由中标人提供正式的现场培训计划和培训材料提纲，提供全套的培训材料。现场培训内容包括：本系统操作介绍：培训材料必须符合标准并用中文书写系统中相关设备操作规范软件安装说明远程通讯控制软件的用户手册仪器设备常见故障的诊断和排除其它 （3）年度培训三年内中标人每年组织一次年度培训，每个自动站3人，省站5人，为期5天，培训内容包括：自动监测技术的发展状况；对上年度中各站在运行过程中遇到的问题进行答疑。*5.3.5软件升级及系统扩展方案。软件必须具有自主知识产权，如今后国家环保部、省环保厅对自动监测技术规范做出调整，中标人须及时免费为业主提供软件升级服务或调整。*5.3.6操作手册及工具：中标人必须提供系统所有仪器设备、软件、附件、备品备件等详细的中文和英文操作手册，详细的系统操作和维护手册、系统软件使用手册。提供配套完整的专用工具箱。*5.3.7应提交的文件：单位营业执照、法人证书、代表身分证明及授权书、有关资质证书，仪器设备的技术证书、认可证书，其他可提供的产品质量和技术文件证明，相关设备的进口报关证明等，相关的业绩、技术证明材料及演示光盘等。5.3.8交货及投入正常运转的时限要求中标人自签订合同之日起4个月内保证系统安装调试完毕，投入试运行。5.3.9其它要求中标人应提供技术支持和服务电话解答用户的问题。投标人在提交投标文件时应提供技术服务的详细方案。6、项目管理 为了使工程保质、保量、按时及有序实施，需要下列项目管理要求：投标人必须有详细项目管理组织架构、职员姓名、职务、职称，主要资历、经验及承担过的项目。7.商务要求7.1交货方式交货及系统集成地点：河南省内用户指定地点7.2付款条件合同签订后，一个月内支付合同总价的50％，卖方开具相应发票；全部货物到货并检验合格后一个月内支付合同总价的30％，卖方开具相应发票；全部货物现场安装完毕并整体验收合格后一个月内支付合同总价的10％，卖方开具相应发票；在免费质保期内一年后一个月内支付合同总价的10％。7.3售后服务*7.3.1投标人必须提供详细的售后服务计划（包括售后服务的经费问题）*7.3.2免费质保期期限：整体验收合格后1年。*7.3.3免费质保期内维修人员接到维修通知后24小时到场，48小时内不能修复的应提供备用机。*7.3.4免费质保期内中标方负责所有因设备质量问题而产生的费用。7.3.5质保期结束后，中标人对出现的仪器故障应做到24小时到场，48小时以内解决出现的问题。 8、对投标商的要求8.1、投标商在国内注册并取得企业法人营业执照。注册资金不低于500万元人民币。8.2、中标后须在河南设立办事处，至少有两名技术人员长住河南。8.3、投标商必须具有履行合同所必须的财务、技术能力，并能按项目技术要求供货、安装、调试、运行、管理及相关服务。8.4、提供同类项目近3年经营业绩，并能提供成功案例的证明材料。8.5、投标商在近3年内没有败诉的记录。 附件：评标办法一、评标办法1、本次评标采用综合评分法，总分100分。从价格、技术、商务、服务四个方面进行评审。其中，商务分：15分；价格分：30分；技术分：50分；服务5分。2、投标报价得分计算采用低价优先法。价格分采用低价优先法计算，即满足招标文件要求且投标价格最低的投标报价为评标基准价，其价格分为满分。其他投标人的价格分按照下列公式计算：投标报价得分=（评标基准价／投标报价）×303、综合得分为全体评委对各投标人的打分汇总并计算算术平均值，评分及计算结果均保留小数点后两位； 按评审后综合得分由高到低顺序排列。得分相同的，按投标报价由高到低顺序排列。得分且投标报价相同的，按技术指标优劣顺序排列。二、评分因素及标准序号      评分因素分值最高得分评分标准1商务部分158提供3个空气自动监测系统集成建设案例不得分，每再提供1个空气自动监测系统集成建设案例得2分，最多得8分。注：以提供合同原件为准，否则不得分；如提供虚假合同的，做废标处理。3财务状况：依据投标人差异，0～3分。2履约能力：依据投标人差异，0～2分。2交货期：满足招标文件要求得2分，在此基础上每推迟1周减0.5分，减完为止。2投标报价3030价格分采用低价优先法计算，即满足招标文件要求且投标价格最低的投标报价为评标基准价，其价格分为满分。其他投标人的价格分按照下列公式计算：投标报价得分=（评标基准价／投标报价）×30注：1、投标总价超出采购人预算的属于无效投标。2、投标文件未通过初步评审的，其投标报价不再参与投标报价得分的计算。3技术部分508根据技术方案的完整、适用及满足招标文件要求的程度：１～３分；根据技术方案的成熟性、先进性、可扩展性等评价：１～5分。5实施方案的完整性、可行性及保证措施等：依据投标人差异，１～5分15自动检测仪器设备质量性能的适用性、先进性、可靠性：1-15分。5系统设计思路、结构、配置设备的质量及性能等方面综合评价：１～5分8工控系统设计思路、结构、配置设备的质量及性能等方面综合评价：１～8分 3监控中心控制系统设计思路、结构、配置设备的质量及性能等方面综合评价：１～3分3数据采集和传输系统设计思路、结构、配置设备的质量及性能等方面综合评价：１～3分3通讯系统设计思路、结构、配置设备的质量及性能等方面综合评价：１～3分4服务54投标人所提供技术支持方案，包括本地化、售后服务、服务期限、响应时间对应招标文件的响应程度：1～4分1根据投标人对本项目操作维护人员提供的培训计划的优劣：0～1分；未提供或未响应按0分处理。'
