首创置业钢制入户门供应及安装工程技术标准

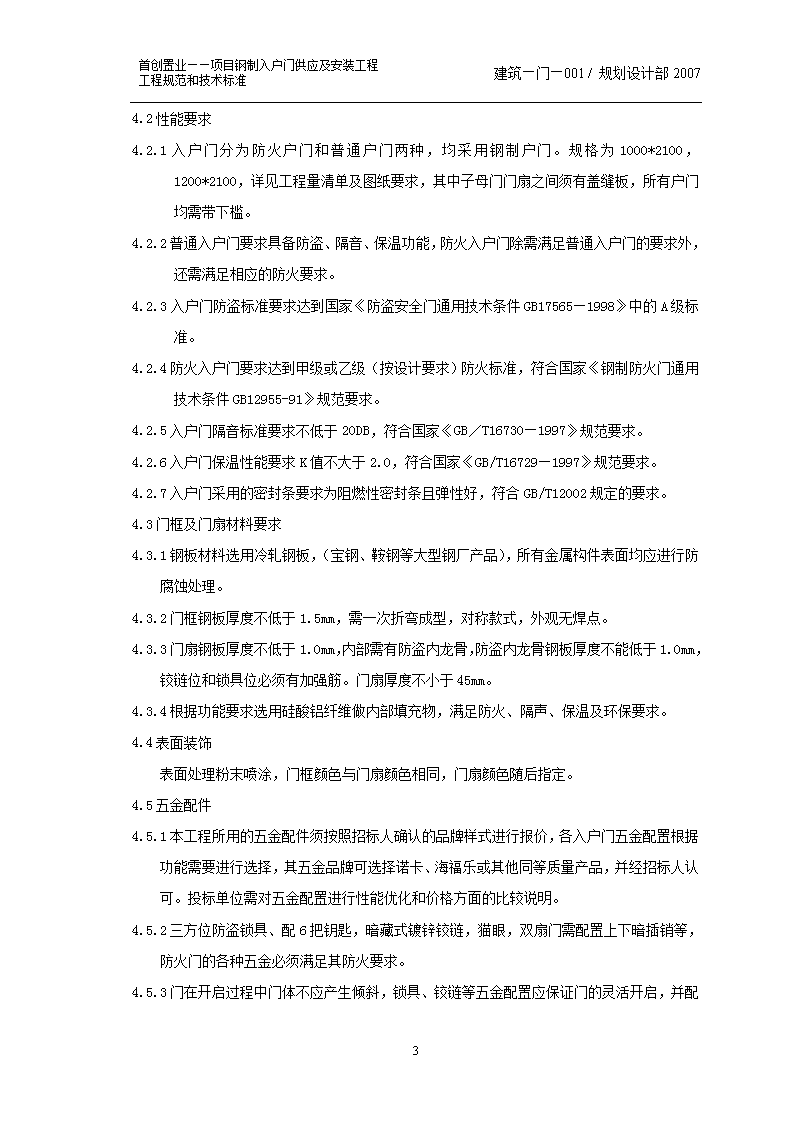

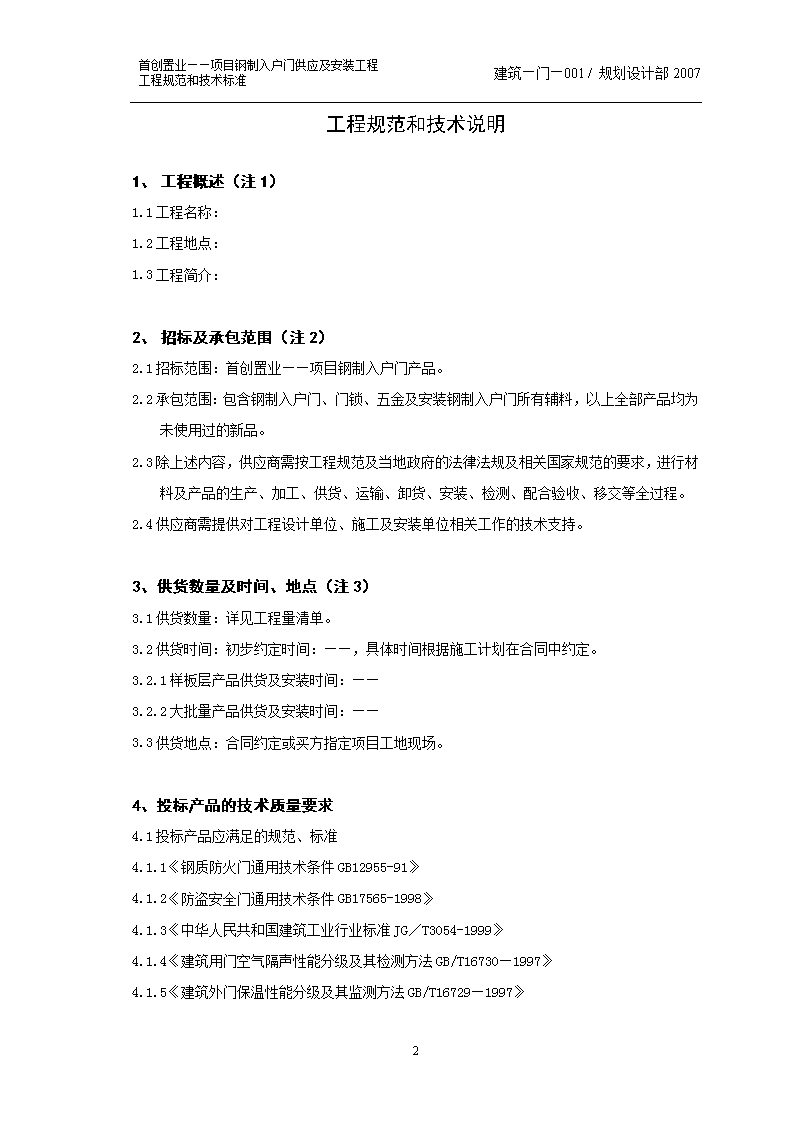

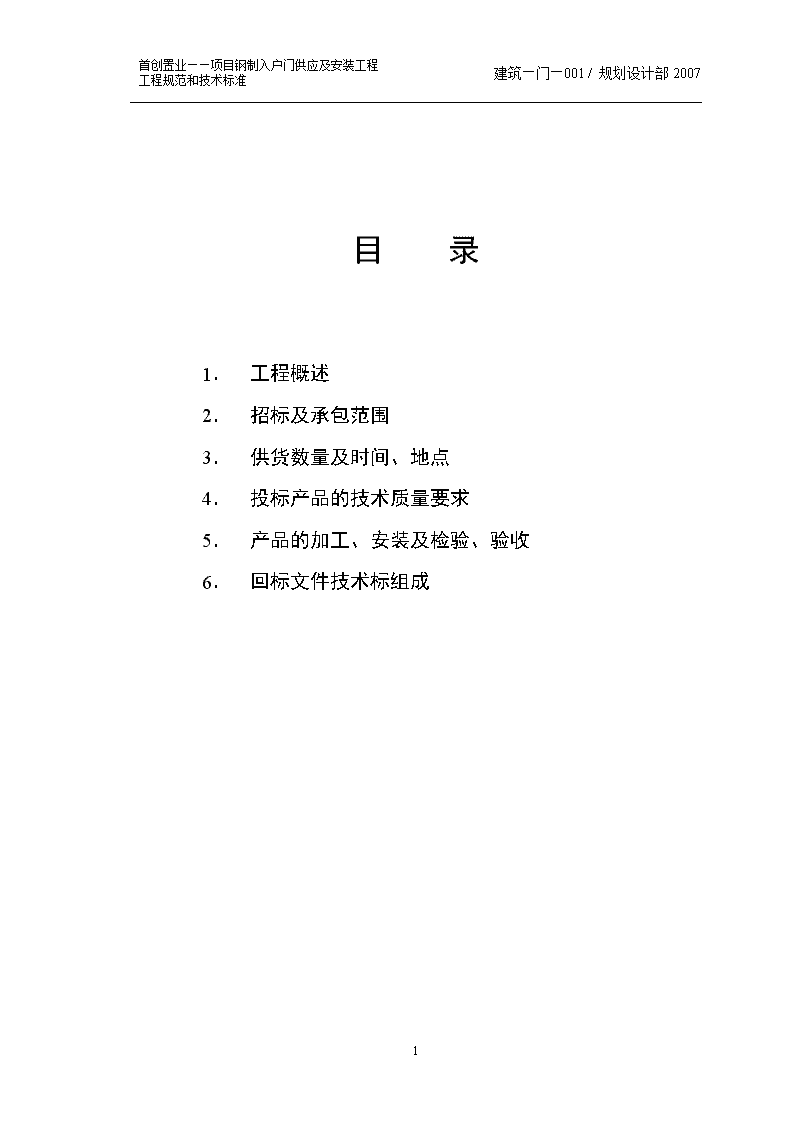

'首创置业——项目钢制入户门供应及安装工程建筑—门—001/规划设计部2007工程规范和技术标准目录1．工程概述2．招标及承包范围3．供货数量及时间、地点4．投标产品的技术质量要求5．产品的加工、安装及检验、验收6．回标文件技术标组成8 首创置业——项目钢制入户门供应及安装工程建筑—门—001/规划设计部2007工程规范和技术标准工程规范和技术说明1、工程概述（注1）1.1工程名称：1.2工程地点：1.3工程简介：2、招标及承包范围（注2）2.1招标范围：首创置业——项目钢制入户门产品。2.2承包范围：包含钢制入户门、门锁、五金及安装钢制入户门所有辅料，以上全部产品均为未使用过的新品。2.3除上述内容，供应商需按工程规范及当地政府的法律法规及相关国家规范的要求，进行材料及产品的生产、加工、供货、运输、卸货、安装、检测、配合验收、移交等全过程。2.4供应商需提供对工程设计单位、施工及安装单位相关工作的技术支持。3、供货数量及时间、地点（注3）3.1供货数量：详见工程量清单。3.2供货时间：初步约定时间：——，具体时间根据施工计划在合同中约定。3.2.1样板层产品供货及安装时间：——3.2.2大批量产品供货及安装时间：——3.3供货地点：合同约定或买方指定项目工地现场。4、投标产品的技术质量要求4.1投标产品应满足的规范、标准4.1.1《钢质防火门通用技术条件GB12955-91》4.1.2《防盗安全门通用技术条件GB17565-1998》4.1.3《中华人民共和国建筑工业行业标准JG／T3054-1999》4.1.4《建筑用门空气隔声性能分级及其检测方法GB/T16730—1997》4.1.5《建筑外门保温性能分级及其监测方法GB/T16729—1997》8 首创置业——项目钢制入户门供应及安装工程建筑—门—001/规划设计部2007工程规范和技术标准4.2性能要求4.2.1入户门分为防火户门和普通户门两种，均采用钢制户门。规格为1000*2100，1200*2100，详见工程量清单及图纸要求，其中子母门门扇之间须有盖缝板，所有户门均需带下槛。4.2.2普通入户门要求具备防盗、隔音、保温功能，防火入户门除需满足普通入户门的要求外，还需满足相应的防火要求。4.2.3入户门防盗标准要求达到国家《防盗安全门通用技术条件GB17565—1998》中的A级标准。4.2.4防火入户门要求达到甲级或乙级（按设计要求）防火标准，符合国家《钢制防火门通用技术条件GB12955-91》规范要求。4.2.5入户门隔音标准要求不低于20DB，符合国家《GB／T16730—1997》规范要求。4.2.6入户门保温性能要求K值不大于2.0，符合国家《GB/T16729—1997》规范要求。4.2.7入户门采用的密封条要求为阻燃性密封条且弹性好，符合GB/T12002规定的要求。4.3门框及门扇材料要求4.3.1钢板材料选用冷轧钢板，（宝钢、鞍钢等大型钢厂产品），所有金属构件表面均应进行防腐蚀处理。4.3.2门框钢板厚度不低于1.5mm，需一次折弯成型，对称款式，外观无焊点。4.3.3门扇钢板厚度不低于1.0mm，内部需有防盗内龙骨，防盗内龙骨钢板厚度不能低于1.0mm，铰链位和锁具位必须有加强筋。门扇厚度不小于45mm。4.3.4根据功能要求选用硅酸铝纤维做内部填充物，满足防火、隔声、保温及环保要求。4.4表面装饰表面处理粉末喷涂，门框颜色与门扇颜色相同，门扇颜色随后指定。4.5五金配件4.5.1本工程所用的五金配件须按照招标人确认的品牌样式进行报价，各入户门五金配置根据功能需要进行选择，其五金品牌可选择诺卡、海福乐或其他同等质量产品，并经招标人认可。投标单位需对五金配置进行性能优化和价格方面的比较说明。4.5.2三方位防盗锁具、配6把钥匙，暗藏式镀锌铰链，猫眼，双扇门需配置上下暗插销等，防火门的各种五金必须满足其防火要求。4.5.38 首创置业——项目钢制入户门供应及安装工程建筑—门—001/规划设计部2007工程规范和技术标准门在开启过程中门体不应产生倾斜，锁具、铰链等五金配置应保证门的灵活开启，并配合平滑，避免开关时产生震动及刺耳的金属碰撞声。4.5.4入户门双面配拉手，拉手设置在门扇适当的位置，不得影响门的启闭，且舒适美观。4.5.5所有五金配件须提供样品供招标人确认，且不得因招标人指定而免除投标人对五金配件质量的保证责任。4.6工艺质量要求无焊接缺陷，诸如开焊、未焊、漏焊、夹渣等现象，门铰链焊接时，焊缝不得高于铰链表面；门扇与门框的配合要密实，间隙均匀一致，开启灵活，所有接头密实，油漆电镀均匀牢固、光滑；安装防盗门的工艺水平高，门框与门扇的吻合度符合标准；防盗门所有的金属构件表面均应进行防腐蚀处理，油漆件应有防锈底漆，喷塑件应经酸洗或磷化等工艺处理，而不只是在表面喷漆；金属门表面无明显的凹痕和机械损伤，漆膜应均匀，色泽一致，不得有明显的流挂、脱落、露底等缺陷，电镀层色泽均匀，镀层无脱落。4.7深化设计要求4.7.1供应商在中标后20日内向业主、设计、监理提交深化设计图纸，并经二次设计单位审批认可，其费用应包括在投标报价中。4.7.2供应商在签订合同后一星期内配合总承包人的施工总控计划，提出施工图提交时间计划表，并至少预留10个工作日作为批核时限，施工图及详细说明应该有条理地分解为不同部分，便于管理。4.7.3供应商所有进度表需配合总承包人的进度，在提交监理、建筑师前应得到总承包方的同意和认可。4.7.4供应商按计划提交8份完整、详细、及注明尺寸的A3图册报批图，包括所有产品图纸、说明、材料及五金配置等，在施工图审批完成后，提交8份正式施工图、1份包括所有文件的电子光盘、并注明内容和日期。供应商提供的所有文件均需盖章确认。4.7.5在施工图未得到审批前，不得开展任何工作。4.7.6完整的施工图包括但不限于以下几方面：4.7.6.1图纸封面4.7.6.2图纸目录4.7.6.3图纸总说明4.7.6.4构件截面图，包括结构性质描述及材料的规范4.7.6.5入户门及五金配置的数量统计（按层统计，注明所在轴线位置）8 首创置业——项目钢制入户门供应及安装工程建筑—门—001/规划设计部2007工程规范和技术标准4.7.6.6主要平立面及定位图（需对入户门进行编号及统计）4.7.6.7入户门立面、剖面及放大节点图，并注明相应标高、尺寸和文字说明等4.7.6.8入户门安装详图4.7.6.9提供建筑师/业主所要求的其他相关详图5、产品的加工、安装及检验、验收5.1加工及安装5.1.1供应商应绝对按照批准的制作图及相关技术规范、质量验收规范进行加工、安装，并确保符合设计对材料、表面处理、形状、大小、厚度及接口位置等要求。5.1.2产品加工前，需进行现场尺寸测量，并与精装图纸及有关设计变更校对，得到业主及总承包人确认后方可进行。5.1.3产品的包装、运输等环节均应符合国家相关规定，并有明确的质量、安全保证措施。5.1.4供应商的施工进度计划应符合总承包人总控进度要求，安装施工的质量、安全等全部工序均应在业主、总承包人及监理的监控下进行。5.2检验及验收5.2.1供应商应为任何材料或产品的检查、检测和检验提供必要的协助，应直接委托建设与公安部门认可的检测中心对其提供的所有产品、配件进行相关的检查、检测和检验，经该中心出具的合格报告方为有效的结果。所有检测费用由供应商负责。5.2.2总承包人要求供应商在该批合同货物运到交货地点时，按国家规范要求提供其相应货物的国家质检中心的检测报告、出厂试验报告、产品说明书等相关资料（一式四份），总承包人或总承包人指定公司将以此作为验货依据。5.2.3总承包人和监理工程师依据本产品所属的国家标准检测规范进行抽验，并填写验收报告。5.2.4如有必要，总承包人和监理工程师对到场货物进行不定期的抽查送检（国家权威检测部门），每批次产品抽检一次。如送检不合格，供应商需在与总承包人所协商的有效期内更换合格产品，由此造成的工程损失由供应商负责，并承担相关检测费用。5.2.5业主有权派人进入供应商的工厂、试验场地及实验室等地，对正在为本工程准备材料、加工产品以及装配等生产工序进行检查。5.2.68 首创置业——项目钢制入户门供应及安装工程建筑—门—001/规划设计部2007工程规范和技术标准供应商按总承包人要求的时间供货，到货验收时，依据双方认可的数量，供应商提供全部货物清单表，如验货后或在使用过程中发现其与双方签订合同中的产品要求及封样产品不符，施工工艺不符及其他质量问题，供应商应无偿进行更换，如造成工程经济损失或延误工期由供应商负责赔偿经济损失。5.2.7以上所述的验收并不能减轻或解除供应商在合同中对所提供产品质量的保证责任。5.2.8产品验收应按现场要求进行并填写相关验收文件及表格。5.3维保5.3.1供应商在竣工验收时须提供维保资料5.3.1.1供应商推荐的清洗用品、及操作细则5.3.1.2入户门的使用及维修说明5.3.1.3锁具、五金等配件供应商的名单及相关维保资料5.3.2入户门的整体保修时限不小于2年，对于保修期内出现的问题，厂家应在接到通知后24小时到现场进行维修，并及时解决问题。5.3.3使用一段时间后（如1年至2年间），供应商应组织进行全面维修检查，对五金件进行调整和维修。5.3.4超过维保期后对产品的维修，厂家只能收取更换零部件的成本价及基本人工费。6、回标文件技术标组成6.1资质类文件6.1.1公司简介6.1.2营业执照复印件（加盖公章）6.1.3资质证明文件（加盖公章）6.1.4通过国际质量体系认证、环保认证证书6.1.5优质工程证书及获奖产品说明6.1.6投标人近三年在项目所在地类似工程业绩6.2技术类文件6.2.1所有拟投标产品的描述性信息资料文件：产品生产许可证、检测报告、产品认证书、合格证、说明书、出厂报告、性能介绍、安装使用说明、承诺书等相关资料。6.2.2投标单位应对主材、辅料及原材料产地做详尽说明，对于进口产品须提供相关的商检或关税资料，详见附表。6.2.3投标单位须提供产品及安装节点详图，包括入户门平立面、剖面、及安装节点等。8 首创置业——项目钢制入户门供应及安装工程建筑—门—001/规划设计部2007工程规范和技术标准6.2.4明确在本工程中为招标人提供的服务与承诺（如配合完成安装、消防验收等工作）。6.2.5加工供货与安装周期表。6.2.6技术相应与偏差表（投标人可根据自身实际情况对招标文件中的各种技术要求进行建议，但必须在技术相应及偏差表中明确提出，否则视为完全接受招标文件的规定）。6.2.7现场组织管理架构及主要管理人员履历。6.2.8售后服务表。6.2.9其他需详细说明的资料或文件。6.3授权类文件6.3.1法人代表授权委托书（加盖公章）。6.3.2生产企业准许投标人销售其产品的授权书（加盖公章）。6.3.3安装单位应具备的相关安装资质（加盖公章）。6.4为保护环境，请不要在回标文件上装订塑料封皮。6.5投标人回标时应附带样品，按招标人要求送至指定地点。6.5.1入户门样板门，1：1比例，配置安装五金件，中标人的样门将由总承包方封存，为中标人的样门在招标工作结束后可自行运回。6.5.2材料样品还需包括表面处理具有代表性的工厂过程产品或安装组件，如各种金属表面处理，包括其完成后的形状、截面和型材产品、安装组件等，以向招标人表示出投标人样板门的构造、固定配件质量及工作质量等。6.5.3建筑师有权要求进行更多的样品送审。6.5.4所有样品均有描述性信息，包括品名、产地、应用、证明等。6.5.5回标文件中应完整填写以下表格：此表内所列内容未全部包括本工程所需材料品种及型号，投标单位根据生产、加工工艺自行完成。附表1：材料部位材料名称品牌型号产地主要性能指标门体门框钢板门扇钢板内填充材料8 首创置业——项目钢制入户门供应及安装工程建筑—门—001/规划设计部2007工程规范和技术标准密封胶条五金锁体把手铰链猫眼暗插销其他粉末喷涂8'
