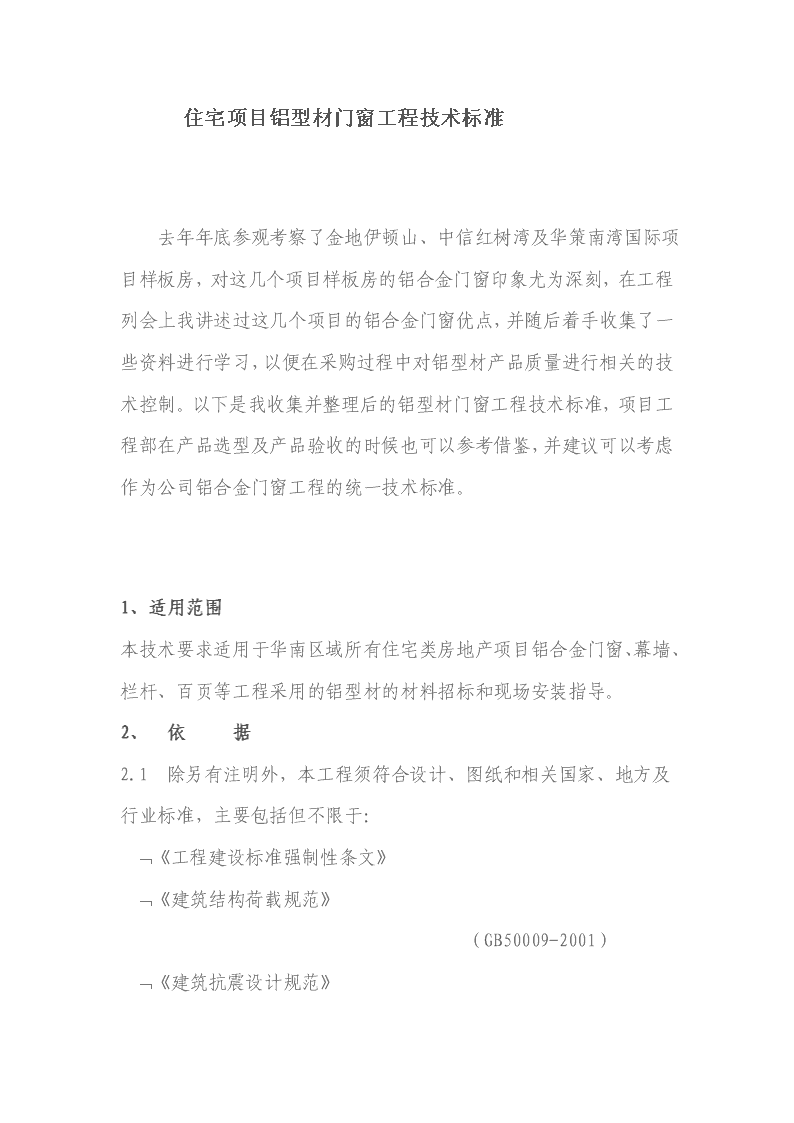

住宅项目铝型材门窗工程技术标准

'住宅项目铝型材门窗工程技术标准 去年年底参观考察了金地伊顿山、中信红树湾及华策南湾国际项目样板房，对这几个项目样板房的铝合金门窗印象尤为深刻，在工程列会上我讲述过这几个项目的铝合金门窗优点，并随后着手收集了一些资料进行学习，以便在采购过程中对铝型材产品质量进行相关的技术控制。以下是我收集并整理后的铝型材门窗工程技术标准，项目工程部在产品选型及产品验收的时候也可以参考借鉴，并建议可以考虑作为公司铝合金门窗工程的统一技术标准。 1、适用范围本技术要求适用于华南区域所有住宅类房地产项目铝合金门窗、幕墙、栏杆、百页等工程采用的铝型材的材料招标和现场安装指导。2、 依  据2.1 除另有注明外，本工程须符合设计、图纸和相关国家、地方及行业标准，主要包括但不限于： Ø《工程建设标准强制性条文》 Ø《建筑结构荷载规范》                  （GB50009-2001） Ø《建筑抗震设计规范》                   （GB50011-2001） Ø《钢结构设计规范》                    （GB50017-2003） Ø《铝合金门》                          （GB/T8478-2003） Ø《铝合金窗》                          （GB/T8479-2003） Ø《玻璃幕墙工程技术规范》              （JGJ102-2003） Ø《铝合金门窗设计、施工及验收规范》  （DBJ15-30-2002）(广东省标准) ØGB/T5237.1-2000铝合金建筑型材 第1部分 基材  ØGB/T5237.1-2000铝合金建筑型材 第2部分 阳极氧化、着色型材 ØGB/T5237.1-2000铝合金建筑型材 第3部分 电泳涂漆型材 ØGB/T5237.1-2000铝合金建筑型材 第4部分 粉末喷涂型材  ØGB/T5237.1-2000铝合金建筑型材 第5部分 氟碳漆喷涂型材 ØGB/T 3880-1997铝及铝合金轧制板材 ØGB/T 3190-1996变形铝及铝合金化学成分 ØGB/T16475-1996变形铝及铝合金状态代号 ØGB/T12967.4-1991铝及铝合金阳极氧化 着色阳极氧化膜耐紫外光性能的测定。2.2 若供应商对以下要求有任何疑义，应立即向我司采购部提出，由我司才哦顾不做最终决定，否则视为接受。3、 各种型材种类及技术要求3.1 基材的技术要求3.1.1 建筑铝型材一般采用6063－T5。牌号为6063或6063A3.1.2 型材的最小实测壁厚 Ø门主要受力杆件型材的最小实测壁厚应≥2.0mm，门其它一般受力型材最小实测壁厚≥1.4mm； Ø窗主要受力杆件型材的最小实测壁厚应≥1.4mm； Ø幕墙用受力杆件型材的最小实测壁厚应≥3.0mm，如钢结构为受力构件，则外包铝型材最小实测壁厚应≥2.0mm。 Ø栏杆、百页的壁厚一般以计算为准，但最小实测壁厚应≥1.0mm3.1.3 力学性能：σb≥160MPa，σ0.2≥110MPa，δ≥8%，HV≥60。3.1.4 外观质量：表面应整洁，不允许有裂纹、腐蚀和气泡等缺陷存在。 3.1.5 质量证明书供应商提供的质量证明书应包括供方名称、产品名称、合金牌号和状态、规格、重量或件数、批号、力学性能检测结果、本标准编号、供方技术监督部门印记、包装日期、生产许可证的编号及有效期。3.2 阳极氧化、电泳涂漆、粉末喷涂、氟碳喷涂铝合金建筑型材技术要求3.2.1 基材质量和力学性能：符合3.1部分3.2.2 各种漆膜的要求： Ø阳极氧化膜的厚度≥AA15，即单件的平均膜厚≥15μｍ，局部膜厚≥12μｍ。 Ø电泳涂漆复合膜的厚度采用B级≥16µm，其中阳极氧化膜的平均膜厚≥10μｍ，局部膜厚≥8μｍ，漆膜的局部膜厚≥7μｍ。 Ø粉末喷涂厚度符合最小局部厚度≥40μｍ Ø氟碳喷涂的厚度：二涂的平均膜厚≥30μｍ，局部膜厚≥25μｍ；三涂的平均膜厚≥40μｍ，局部膜厚≥34μｍ。3.2.3 各种漆膜的其他技术标准详规范GB/T5237.2-2000～GB/T5237.5-2000。3.2.4 外观质量：涂层应平滑、均匀，不允许有流痕、皱纹、气泡、脱落和其它缺陷。3.2.5 质量证明书的内容：漆膜种类、厚度、颜色、相应的试验结果和基材的质量证明书。3.2.6 包装、运输和储存：符合GB/T 3199的规定。3.3 4、 设计、制作、安装及施工要求4.1 设计要求表面处理方式一般由建筑师确定。外观尺寸由建筑师确定，必须经计算并满足受力要求。详见各构件的技术标准。4.2 工序要求详见各构件的工序要求。4.3 样品在投标报价期间,承包方需提交带剖面的成品样板两份留我司封存,一份留工程部，一份在为单个项目供货前应先送样板至项目地盘封存，日后所有货品验收均按已审定样品的外观与质量为标准。5、 成品保护5.1 型材应采用规定的保护胶纸包好，妥善捆扎，门窗樘与樘之间用非金属材料隔开垫好，吊运时选择牢靠平稳的着力点，门窗之间不允许相互摩擦、滑动，挤压扭曲变形。现场防止水泥砂浆、灰浆、喷涂材料等污损门窗型材表面。5.2 外露构件连接部分以利于现场拼装。安装完成后保护胶纸不能马上拆除，应在所有土建泥水活完成后并分项工程验收前拆除。安装完毕至交工前整个过程中如发现有保护胶纸破坏，应及时恢复。5.3 清除表面污染物时禁止用锋利的刀具铲刮，以免损伤面层。5.4 栏杆、竖杆、扶手运输过程中必需有防潮、防碰保护措施。栏杆在地盘暂时存放时应置于干净的户内，应水平或侧立于高度大于 200MM的垫木上。5.5 其余详见各构件的技术标准------------------------------------------------注明：1、 横线以上为招标技术要求2、 此技术标准征求过亚铝、华加日、金粤等单位的意见。 8、 检测工具及检测方法8.1 检查质量证明书，外观质量、颜色、色差、漆膜种类、包装。8.2 漆膜膜厚检测：涂膜测厚仪9、 推荐的合格供应商资源一般将华南区域的可选用的型材供应商划分为：第一梯队：亚铝、兴发、华加日第二梯队：坚美、凤铝、广亚、第三梯队：宏佳、南华、季华、广铝、银一百10、 其他信息资料 各种表面处理铝型材的比较和选用  名称 阳极氧化 （表面喷砂） 电泳涂漆 粉末喷涂 氟碳喷涂 简述 在电解质溶液中发生电解作用,形成氧化膜，表面有喷砂和抛光。 表面经阳极氧化和电泳涂漆(丙烯酸)复合处理 以热固性饱和聚酯粉末为涂料，静电喷涂 以聚偏二氟乙烯树脂作涂层烘烤（180～250℃）形成。 工艺流程 铝型材热处理→氧化预处理→阳极氧化→着色封孔→检测包装 铝型材热处理→氧化预处理→阳极氧化→着色电泳→检测包装 预处理：同氟碳→粉末喷涂→涂层固化→检测包装 预处理：铝材去油去污→水洗→碱洗(脱脂)→水洗→酸洗→水洗→铬化→水洗→纯水洗喷涂流程：喷底漆→面漆→罩光漆→烘烤→质检 观感 金属光泽，颜色少，易有色差 表面光泽柔和，有亚光和照光两种 颜色多样   涂层性能 厚度 AA15 B级≥16μｍ hmin≥40μｍ 二涂：h≥30μｍ，hmin≥25μｍ 三涂:h≥40μｍ，hmin≥34μｍ 表面硬度   较硬（2H） 压痕硬度≥80 一般（1H） 附着力   0 0级（划格） 0级（划格）  耐冲击性     好 好 耐磨性 差（≥300g/µm） （≥2750g/µm） （杯突试验） ≥1.6L/µm（砂） 耐盐酸性 差（醋酸） 差（醋酸） 好（1：9盐酸） 好（1：9盐酸15min） 耐硝酸性       ΔEab*≤6 耐溶剂性 易侵蚀 易侵蚀 2h（二甲苯） 2h（丁酮） 耐洗涤性       好 耐灰浆性 差，易与灰浆反应 一般 好 好 耐盐雾性 无 无 较好（1000h） 很好（1500h） 耐潮湿性 较好 较好 一般 很好 耐高温性   较好（沸水5h） 一般（沸水2h） （180～250℃烘烤成型） 耐候性 较好 好（300h） 一般（250h） 很好（500h） 保色性 较好 好 一般 持久 耐粉化性 8～10年 10年 一般，5～8年 15～20年  清洗 用含有润滑剂或中性皂液清洗       优点 价格便宜（喷砂处理可避免光污染），耐紫外线好，一般10年不退色。 良好的耐建筑灰浆性，耐候性好，不会褪色，漆膜不会剥落 抗腐蚀性能优良，耐酸碱盐雾优于氧化，颜色多 持久保色度、抗老化、抗腐蚀、抗大气污染。抗紫外线能力强 缺点 不耐磨、不耐酸碱、不耐灰浆，应注意成品保护。颜色少 价格较高 阳光照射3-5年会有明显色差   价格高 结论 建议采用  建议在高档住宅小区采用 可采用 建议在高档的别墅项目采用 '
