塔吊地基承载力计算书

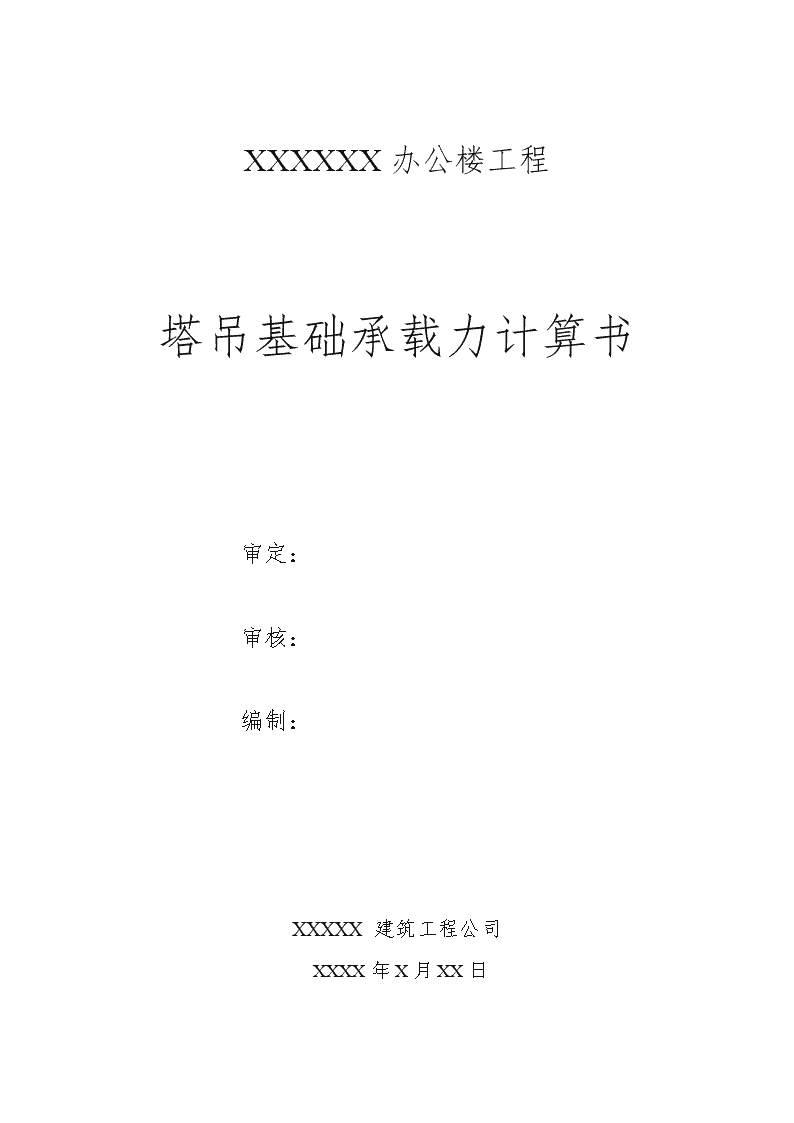

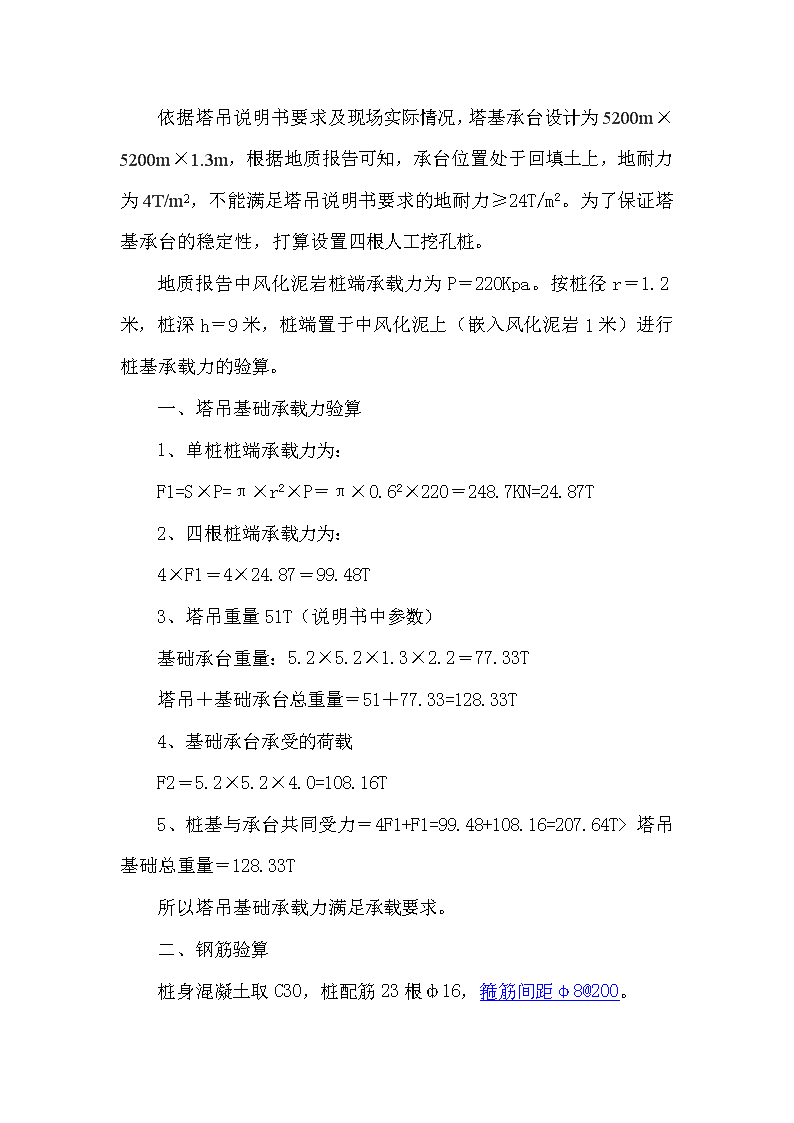

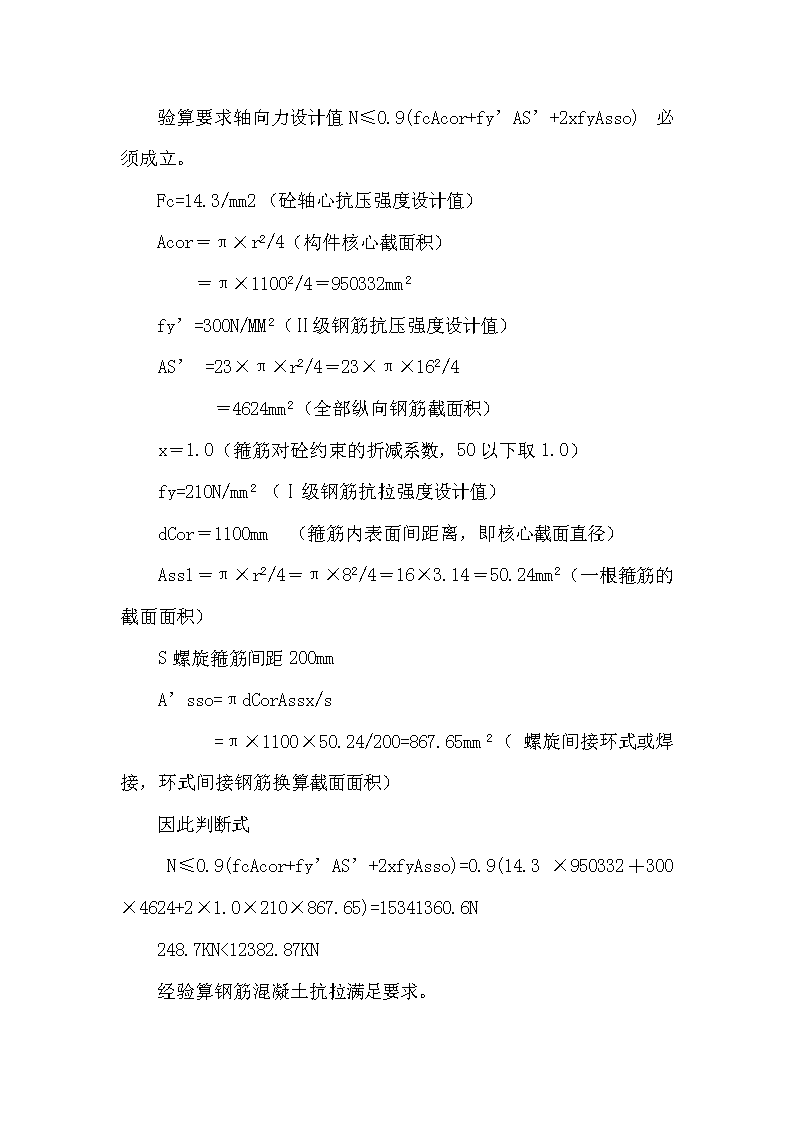

'XXXXXX办公楼工程塔吊基础承载力计算书审定：审核：编制：XXXXX建筑工程公司XXXX年X月XX日 依据塔吊说明书要求及现场实际情况，塔基承台设计为5200m×5200m×1.3m，根据地质报告可知，承台位置处于回填土上，地耐力为4T/m2，不能满足塔吊说明书要求的地耐力≥24T/m2。为了保证塔基承台的稳定性，打算设置四根人工挖孔桩。地质报告中风化泥岩桩端承载力为P＝220Kpa。按桩径r＝1.2米，桩深h＝9米，桩端置于中风化泥上（嵌入风化泥岩1米）进行桩基承载力的验算。一、塔吊基础承载力验算1、单桩桩端承载力为：F1=S×P=π×r2×P＝π×0.62×220＝248.7KN=24.87T2、四根桩端承载力为：4×F1＝4×24.87＝99.48T3、塔吊重量51T（说明书中参数）基础承台重量：5.2×5.2×1.3×2.2＝77.33T塔吊＋基础承台总重量＝51＋77.33=128.33T4、基础承台承受的荷载F2＝5.2×5.2×4.0=108.16T5、桩基与承台共同受力＝4F1+F1=99.48+108.16=207.64T>塔吊基础总重量＝128.33T所以塔吊基础承载力满足承载要求。二、钢筋验算桩身混凝土取C30，桩配筋23根ф16，箍筋间距φ8@200。 验算要求轴向力设计值N≤0.9(fcAcor+fy’AS’+2xfyAsso)必须成立。Fc=14.3/mm2（砼轴心抗压强度设计值）Acor＝π×r2/4（构件核心截面积）＝π×11002/4＝950332mm2fy’=300N/MM2（Ⅱ级钢筋抗压强度设计值）AS’=23×π×r2/4＝23×π×162/4＝4624mm2（全部纵向钢筋截面积）x＝1.0（箍筋对砼约束的折减系数，50以下取1.0）fy=210N/mm2（Ⅰ级钢筋抗拉强度设计值）dCor＝1100mm（箍筋内表面间距离，即核心截面直径）Ass1＝π×r2/4＝π×82/4＝16×3.14＝50.24mm2（一根箍筋的截面面积）S螺旋箍筋间距200mmA’sso=πdCorAssx/s=π×1100×50.24/200=867.65mm2（螺旋间接环式或焊接，环式间接钢筋换算截面面积）因此判断式N≤0.9(fcAcor+fy’AS’+2xfyAsso)=0.9(14.3×950332＋300×4624+2×1.0×210×867.65)=15341360.6N248.7KN<12382.87KN经验算钢筋混凝土抗拉满足要求。'
