众诚项目开洞结构计算书

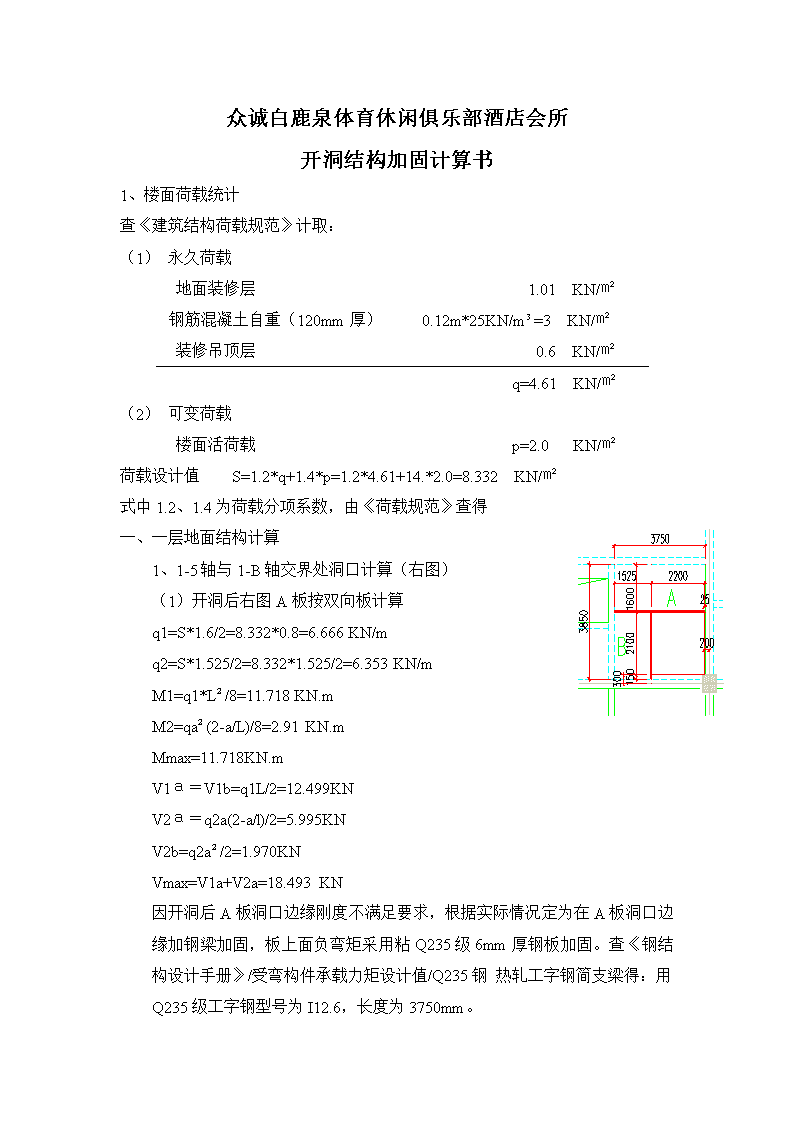

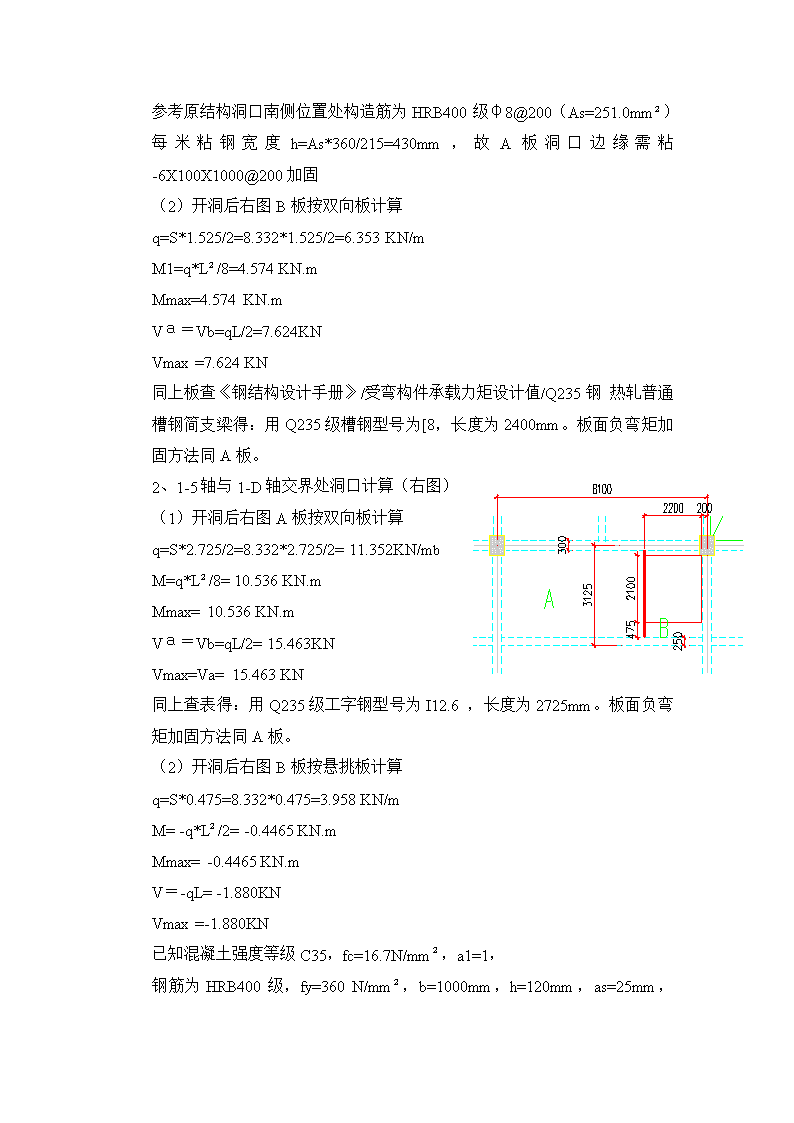

'众诚白鹿泉体育休闲俱乐部酒店会所开洞结构加固计算书1、楼面荷载统计查《建筑结构荷载规范》计取：（1）永久荷载地面装修层1.01KN/㎡钢筋混凝土自重（120mm厚）0.12m*25KN/m³=3KN/㎡装修吊顶层0.6KN/㎡q=4.61KN/㎡（2）可变荷载楼面活荷载p=2.0KN/㎡荷载设计值S=1.2*q+1.4*p=1.2*4.61+14.*2.0=8.332KN/㎡式中1.2、1.4为荷载分项系数，由《荷载规范》查得一、一层地面结构计算1、1-5轴与1-B轴交界处洞口计算（右图）（1）开洞后右图A板按双向板计算q1=S*1.6/2=8.332*0.8=6.666KN/mq2=S*1.525/2=8.332*1.525/2=6.353KN/mM1=q1*L²/8=11.718KN.mM2=qa²(2-a/L)/8=2.91KN.mMmax=11.718KN.mV1ａ＝V1b=q1L/2=12.499KNV2ａ＝q2a(2-a/l)/2=5.995KNV2b=q2a²/2=1.970KNVmax=V1a+V2a=18.493KN因开洞后A板洞口边缘刚度不满足要求，根据实际情况定为在A板洞口边缘加钢梁加固，板上面负弯矩采用粘Q235级6mm厚钢板加固。查《钢结构设计手册》/受弯构件承载力矩设计值/Q235钢热轧工字钢简支梁得：用Q235级工字钢型号为I12.6，长度为3750mm。 参考原结构洞口南侧位置处构造筋为HRB400级φ8@200（As=251.0mm²）每米粘钢宽度h=As*360/215=430mm，故A板洞口边缘需粘-6X100X1000@200加固（2）开洞后右图B板按双向板计算q=S*1.525/2=8.332*1.525/2=6.353KN/mM1=q*L²/8=4.574KN.mMmax=4.574KN.mVａ＝Vb=qL/2=7.624KNVmax=7.624KN同上板查《钢结构设计手册》/受弯构件承载力矩设计值/Q235钢热轧普通槽钢简支梁得：用Q235级槽钢型号为[8，长度为2400mm。板面负弯矩加固方法同A板。2、1-5轴与1-D轴交界处洞口计算（右图）（1）开洞后右图A板按双向板计算q=S*2.725/2=8.332*2.725/2=11.352KN/mbM=q*L²/8=10.536KN.mMmax=10.536KN.mVａ＝Vb=qL/2=15.463KNVmax=Va=15.463KN同上查表得：用Q235级工字钢型号为I12.6，长度为2725mm。板面负弯矩加固方法同A板。（2）开洞后右图B板按悬挑板计算q=S*0.475=8.332*0.475=3.958KN/mM=-q*L²/2=-0.4465KN.mMmax=-0.4465KN.mV＝-qL=-1.880KNVmax=-1.880KN已知混凝土强度等级C35，fc=16.7N/mm²，a1=1，钢筋为HRB400级，fy=360N/mm² ，b=1000mm，h=120mm，as=25mm，h0=h-as=95mm，最大弯矩设计值M=-0.4465KN.m求板的配筋As=a1*fc*b[h0-)]/fy=159.392mm²原结构配构造筋为HRB400级φ8@150（As=335mm²）原配筋率大于计算截面配筋(As=159.392)故此板无需加固。一、二层地面结构计算1、2-5轴与2-B轴交界处洞口计算（右图）（1）开洞后右图A板按单向板计算q=S*0.65/2=8.332*0.65/2=2.708KN/mM=q*L²/8=1.638KN.mMmax=1.638KN.mV＝qL/2=2.979KNVmax=2.979KN同上查表得：用Q235级槽钢型号为[8，长度为2550mm。由于板面已配有负弯矩HRB400级φ8@150，无需加固。（2）开洞后右图B、C板按悬挑板计算由一层1-5轴与1-D轴B板计算得二层2-5轴与2-B轴开洞后B、C板无需加固。2、2-5轴与2-D轴交界处洞口计算（右图）由一层1-5轴与1-D轴B板计算得二层2-5轴与2-D轴开洞后B、C板无需加固。三、三层地面结构计算1、3-5轴与3-B轴交界处洞口计算（右图）（1）开洞后右图A板按双向板计算q=S*2.4/2=8.332*2.4/2=9.9984KN/mbM=q*L²/8=7.1988KN.mMmax=7.1988KN.mVａ＝Vb=qL/2=11.998KNVmax=Va=11.998KN 同上查表得：用Q235级工字钢型号为I10，长度为2400mm。板面负弯矩加固方法同A板。（2）开洞后上图A板外其余各板均按悬挑板计算由一层1-5轴与1-D轴B板计算得二层3-5轴与3-B轴开洞后A板外其余各板均无需加固。2、3-5轴与3-D轴交界处洞口计算（右图）（1）开洞后右图A板按双向板计算q=S*2.8/2=8.332*2.8/2=11.6648KN/mbM=q*L²/8=11.4315KN.mMmax=11.4315KN.mVａ＝Vb=qL/2=16.3307KNVmax=Va=16.3307KN同上查表得：用Q235级工字钢型号为I12.6，长度为2800mm。板面负弯矩加固方法同A板。（2）开洞后右图B板按双向板计算q=S*0.7/2=8.332*0.7/2=2.9162KN/mbM=q*L²/8=2.013KN.mMmax=2.013KN.mVａ＝Vb=qL/2=3.4265KNVmax=Va=3.4265KN同上查表得：用Q235级槽钢型号为[8，长度为2350mm。板面负弯矩加固方法同A板。.四、四、五、六层地面结构计算1、x-5轴与x-B轴交界处洞口计算（右图）（1）开洞后右图A板按双向板计算q=S*1.525/2=8.332*1.525/2=6.353KN/mbM=q*L²/8=8.912KN.mMmax=8.912KN.mVａ＝Vb=qL/2=10.6413KNVmax=Va=10.6413KN 同上查表得：用Q235级工字钢型号为I10，长度为3350mm。板面负弯矩加固方法同A板。（2）开洞后右图B板按双向板计算q=S*0.95/2=8.332*0.95/2=3.9577KN/mbM=q*L²/8=2.732KN.mMmax=2.732KN.mVａ＝Vb=qL/2=4.65KNVmax=Va=4.65KN同上查表得：用Q235级槽钢型号为[8，长度为2350mm。板面负弯矩加固方法同A板。.（3）开洞后上图A、B板外其余各板均按悬挑板计算由一层1-5轴与1-D轴B板计算得二层3-5轴与3-B轴开洞后A、B板外其余各板均无需加固。2、x-5轴与x-D轴交界处洞口计算（右图）由上得：x-5轴与x-D轴交界处洞口加固同x-5轴与x-B轴交界处洞口五、屋面结构计算1、荷载统计查《建筑结构荷载规范》计取：（1）永久荷载钢筋混凝土自重（120mm厚）0.12m*25KN/m³=3KN/㎡装修吊顶层0.6KN/㎡q=3.6KN/㎡（2）可变荷载屋面活荷载p=2.0KN/㎡雪荷载p=3.5KN/㎡荷载设计值S=1.2*q+1.4*p=1.2*3.6+1.4*2.0+1.0*3.5=10.62KN/㎡式中1.2、1.4、1.0为荷载分项系数，由《荷载规范》查得 2、弯、剪计算（1）开洞后右图A板按双向板计算q=S*3.4/2=8.332*3.4/2=18.054KN/mbM=q*L²/8=17.692KN.mMmax=17.692KN.mVａ＝Vb=qL/2=25.275KNVmax=Va=25.275KN同上查表得：用Q235级工字钢型号为I14，长度为2800mm。板面负弯矩加固方法同A板。（2）开洞后右图B板按双向板计算q=S*1/2=8.332*1/2=5.31KN/mbM=q*L²/8=3.666KN.mMmax=3.666KN.mVａ＝Vb=qL/2=6.239KNVmax=Va=6.239KN同上查表得：用Q235级槽钢型号为[8，长度为2350mm。板面负弯矩加固方法同A板。.（3）开洞后上图A、B板外其余各板均按悬挑板计算由一层1-5轴与1-D轴B板计算得二层3-5轴与3-B轴开洞后A、B板外其余各板均无需加固。'
