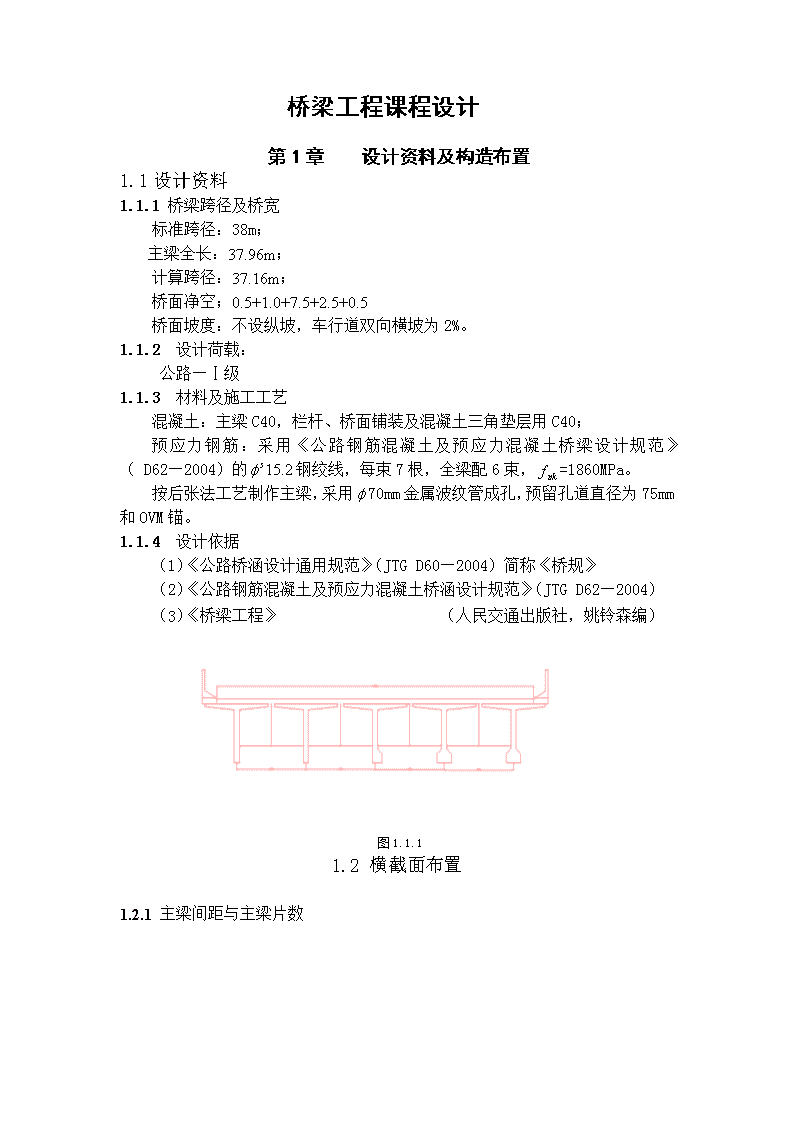

'桥梁工程课程设计第1章设计资料及构造布置1.1设计资料1.1.1桥梁跨径及桥宽标准跨径:38m;主梁全长:37.96m;计算跨径:37.16m;桥面净空;0.5+1.0+7.5+2.5+0.5桥面坡度:不设纵坡,车行道双向横坡为2%。1.1.2设计荷载:公路—Ⅰ级1.1.3材料及施工工艺混凝土:主梁C40,栏杆、桥面铺装及混凝土三角垫层用C40;预应力钢筋:采用《公路钢筋混凝土及预应力混凝土桥梁设计规范》(D62—2004)的钢绞线,每束7根,全梁配6束,=1860MPa。按后张法工艺制作主梁,采用70mm金属波纹管成孔,预留孔道直径为75mm和OVM锚。1.1.4设计依据(1)《公路桥涵设计通用规范》(JTGD60—2004)简称《桥规》(2)《公路钢筋混凝土及预应力混凝土桥涵设计规范》(JTGD62—2004)(3)《桥梁工程》 (人民交通出版社,姚铃森编)图1.1.11.2横截面布置1.2.1主梁间距与主梁片数
主梁间距通常应随着梁高与跨径的增加而加宽为经济,由此可提高主梁截面效率指标值,采用主梁间距2.4m,考虑人行道可以适当挑出,考虑设计资料给定的桥面净宽选用5片主梁,其横截面布置形式图1.2.1。图1.2.11.2.2主梁尺寸拟定1.2.2.1主梁高度预应力混凝土简支梁桥的主梁高度与其跨径之比在1/15~1/25之间,标准设计中一般取为1/16~1/18。所以梁高取用220cm。1.2.2.2主梁腹板的厚度在预应力混凝土梁中,梁中腹板内主拉应力较小,腹板厚度翼板由布置预制孔管的构造决定,同时从腹板本身的稳定要求出发,腹板厚度一般不宜小于其高度的1/15。本设计采用18cm.在跨中区段梁腹板下部设置马蹄,设计实践表明马蹄面积与截面面积以10%-20%为宜,马蹄宽:54cm,高:36cm。1.2.3翼板尺寸拟定在接近梁的两端的区段内,为满足预应力束筋布置锚具的需要,肋厚应逐渐扩展加厚,其过渡段长度不宜小于12倍肋板的增加厚度。预应力混凝土T梁的下缘,为了满足布置预应力束筋的要求,要扩大成马蹄形,马蹄的尺寸应该满足预应力各个阶段的强度要求。由于马蹄形部分承受预应力锚具的局部荷载作用,其尺寸不宜过小,否则在施工中易形成水平纵向裂缝,因此马蹄面积一般应占截面总面积的10%-20%。拟定马蹄宽度为54cm,高度为36cm。第2章行车道板的计算

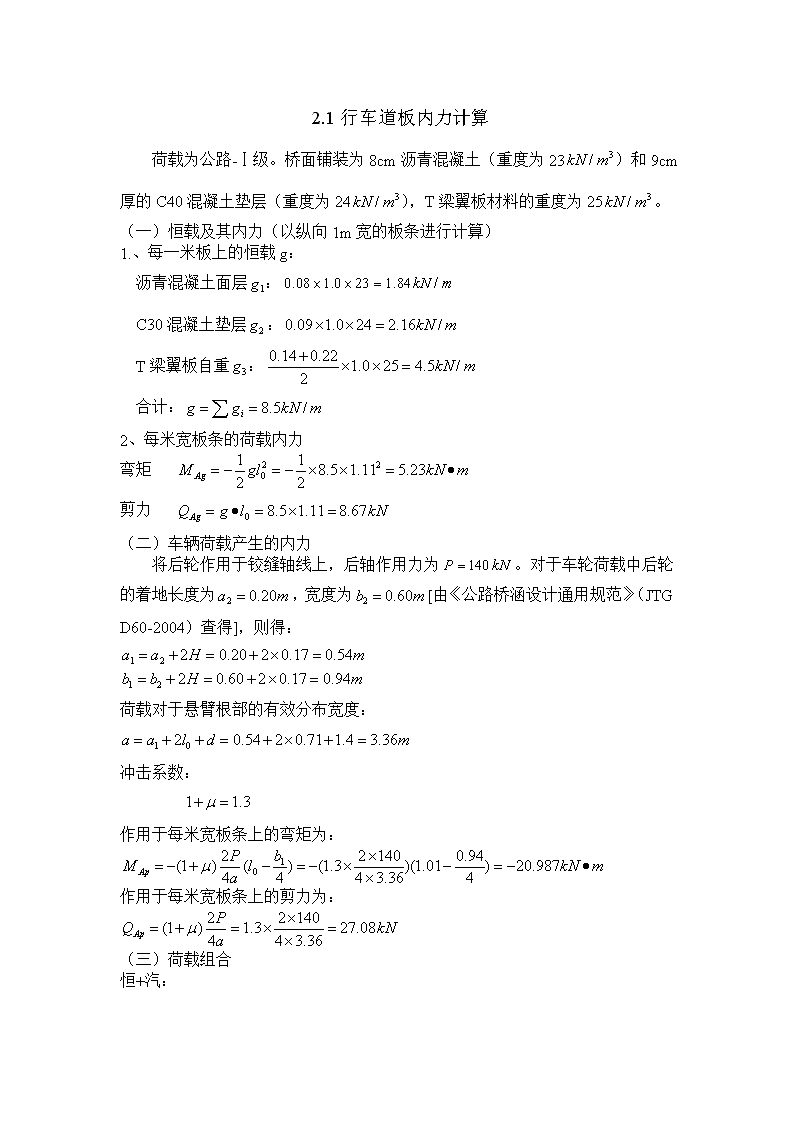

2.1行车道板内力计算荷载为公路-Ⅰ级。桥面铺装为8cm沥青混凝土(重度为23)和9cm厚的C40混凝土垫层(重度为24),T梁翼板材料的重度为25。(一)恒载及其内力(以纵向1m宽的板条进行计算)1.、每一米板上的恒载g:沥青混凝土面层:C30混凝土垫层:T梁翼板自重:合计:2、每米宽板条的荷载内力弯矩剪力(二)车辆荷载产生的内力将后轮作用于铰缝轴线上,后轴作用力为。对于车轮荷载中后轮的着地长度为,宽度为[由《公路桥涵设计通用规范》(JTGD60-2004)查得],则得:荷载对于悬臂根部的有效分布宽度:冲击系数:作用于每米宽板条上的弯矩为:作用于每米宽板条上的剪力为:(三)荷载组合恒+汽:
所以,行车道板的设计内力为:2.2截面设计、配筋与强度验算悬臂根部高度200mm,净保护层厚度为a=20mm假设选用HRB335ɸ12钢筋,则有效高度:h0=h-as=220-40=180C40混凝土fc=19.1N/mm2,HRB335级钢筋fy=300N/mm2α1=1.0,ξb=0.550as=c+ds+d/2=40αs=M/αfcbh0=0.041ξ=1-√1-2αs=0.041As=α1fcbξh0/fy=475.55>ρminbh=0.2%×1010×220=444.4因此符合适用条件.钢筋间距取值1010/6=168,取190mm3.1主梁恒载内力计算3.1.1恒载集度(1)主梁:横隔梁:对于边主梁:对于中主梁:桥面铺装层:栏杆和人行道:作用于边主梁的全部恒载g为:作用于中主梁的恒载强度为:
3.1.2恒载内力计算边主梁的弯矩和剪力,计算图示如图3.1.2所示,则:图3.1.2各计算截面的剪力和弯矩值,列于下表边主梁恒载内力截面位置x内力剪力Q(kN)弯矩M()Q=702M=0Q=312Q=0
3.2用偏心压力法计算横向荷载分布系数跨中的荷载横向分布系数,本设计内设三道横隔梁,具有可靠的横向联系,且承重结构的长宽比为:l/B=37.16/8×2.4=1.832,按修正的刚性横梁法来绘制影响线。并计算横向分布系数。各根主梁的横截面均相等,梁数n=5,梁间距2.4m,则:由式2-5-28,1号梁横向影响线的竖标值为:由绘制1号梁横向影响线,如图3.2.1所示,图中按《公路桥涵设计通用规范》(JTGD60-2004)规定确定了汽车荷载的最不利荷载位置。图3.2.1进而由
计算横向影响线的零点位置,设零点至1号梁位的距离为x,则:零点位置已知后,就可以求出各类荷载相应于各个荷载位置的横向影响线竖标值。设人行道缘石至1号梁轴线的距离为于是,1号梁的何在横向分布系数可计算如下(以分别表示影响线零点至汽车车轮和人群荷载集度的横坐标距离):车辆荷载:人群荷载:可查得为用杠杆原理法求横向分布系数首先绘制1号梁和2号梁的荷载横向影响线,如图3.2.2所示
图3.2.21号梁车辆荷载:2号梁车辆荷载人群荷载3.3计算公路-Ⅰ级荷载的跨中弯矩3.3.1荷载横向分布系数汇总梁号荷载位置公路-Ⅰ级人群荷载边主梁跨中0.7290.513支点0.7081.4783.3.2简支梁桥的基频:
根据《公路桥涵设计通用规范》(JTGD60-2004)中第4.3.2条之5,当1.5Hz≤f≤14Hz时,,则可得:;故得:3.3.3计算跨中截面车道活载最大剪力鉴于跨中剪力影响线的较大坐标位于跨中部分故也采用全跨统一的荷载横向分布系数来计算。故得:3.3.4计算支点截面车道荷载最大剪力作荷载横向分布系数沿桥跨方向的变化图形和支点剪力影响线,如图所示横向分布系数变化区段长度:对应于支点剪力影响线的荷载布置,如图3.3.6所示。
图3.3.6影响线面积为。因此,得:附加三角形荷载重心处的影响线坐标为:因此,得:故公路-Ι级荷载的支点剪力为:3.3.7计算支点截面人群荷载最大剪力人群荷载的横向分布系数,如图所示3.3.6,得:3.4偏压法计算横隔梁内力3.4.1确定作用在中横隔梁上的计算荷载对于跨中横隔梁的最不利荷载布置,如图3.4.1所示。
图3.4.1纵向一行车轮荷载对中横隔梁的计算荷载为:3.4.2绘制中横隔梁的内力影响线已知1号梁的横向影响线竖坐标值为:同理可算得2号梁和3号梁的横向影响线竖坐标值为:(1)绘制弯矩影响线对于2号和3号主梁之间截面的弯矩影响线可计算如下:P=1作用在1号梁轴上时:P=1作用在5号梁轴上时:P=1作用在3号梁轴上时:绘制影响线,如图
(1)绘制剪力影响线对于1号主梁处截面的影响线可计算如下:P=1作用在计算截面以右时:P=1作用在计算截面以左时:绘成的影响线,如图3.4.2所示。图3.4.23.4.3截面内力计算将求得的计算荷载在相应的影响线上按最不利荷载位置加载,对于汽车荷载并计入冲击影响,则得:弯矩:剪力:
鉴于横隔梁的恒载内力甚小,计算中可略去不计,则按极限状态设计的计算内力为:(2)按正常使用极限状态设计的计算内力1)短期效应组合弯矩Msd=0.7×278.3/1.1=177.1kN·m剪力Qsd,=0.7×59.85/1.1=38.08kN2)长期效应组合弯矩Mld=0.4×278.3/1.1=101.2kN·m剪力Qld=0.4×59.85/1.162=38.08kN选取最大荷载和剪力Mmax=389.62kN·mQmax=83.79kN3.5主梁作用效应组合
由《桥规》规定,根据可能同时出现的作用效应选择三种最不利效应组合:短期效应组合,长期组合,标准效应组合,承载能力极限状态基本组合。组合情况见下表:组合类型计算公式支点(kN)跨中(kN·m)基本组合弯矩Mud=1.2Mg+1.4Mq013123.08剪力Qud=1.2Qg+1.4Qq1389.082短期效应组合弯矩Msd=1.0Mg+0.7Mq/(1+µ)08929.8剪力Qsd=1.0Qg+0.7Qq/(1+µ)950.8110长期效应组合弯矩Mld=1.0Mg+0.4Mq/(1+µ)07899剪力Qld=1.0Qg+0.4Qq/(1+µ)84462.9第4章主梁预应力钢束估算和布置4.1预应力钢束的估算及布置4.1.1跨中截面钢束的估算与确定1、确定核心距
1、按使用阶段的应力要求估算钢束数M-使用荷载产生的跨中弯矩-与荷载有关的经验系数,取0.51—钢束的抗拉设计强度,1860Mpa-一根钢束截面积,取为1397=980mm2=36.8cm,=113.1-13.1=100cm故根,取为6根按承载能力极限状态估算钢束数根据极限状态的的应力计算图式,受压区混凝土达到极限强度,应力图示呈矩形,同时预应力钢束数也达到标准强度,则钢束数的计算公式为:式中:—极限状态效应组合—估计钢束群中心到混凝土合力作用点力臂长度的经验系数,取为0.78a—主梁有效高度,故,根对全预应力梁,希望在弹性阶段工作,同时,边主梁与中间主梁所需的钢束数相差不多,为方便钢束布置和施工,各主梁统一定为7根采用7束6钢绞线,单根钢绞线的公称截面面积=139mm2,抗拉强度标准值=1860MPa,张拉控制应力取=0.75=0.75×1860=1395Mpa。4.2预应力钢束布置4.2.1跨中截面及锚固截面的钢束布置对于跨中截面,在保证布置预留管道构造要求的前提下,尽可能使钢束群重心的偏心距大些。采用70mm金属波纹管成孔,预留孔道直径为75mm,根据《公预规》9.1.1条规定,管道至梁底和梁侧净距不应小于3cm及管道直径的1/2。根据《公预规》9.4.9条规定,水平净距不应小于4cm及管道直径的0.6倍,在竖直方向可叠置。本设计采用70mm金属波纹管成孔,预留孔道直径为75mm。根据以上规定,跨中截面的细部构造如图4.2.1:
图4.2.1由此可直接得出钢束群重心至梁底距离为:4.2.2钢束起弯角和线形的确定确定钢束起弯角时,既要照顾到由其弯起产生足够的竖向预剪力,又要考虑到所引起的摩擦预应力损失不宜过大。为此,将端部锚固端截面分为上、下两部分,上部钢束的弯起角定为150,下部钢束弯起角定为,相应的钢束竖向间距为25cm。为简化计算和施工,所有钢束布置的线形均为直线加圆弧,并且整根钢束都在同一竖直平面内。4.2.3钢束计算3.2.3.1计算钢束起弯点及其半径计算锚固点到支座中线的水平距离,由下图几何关系,可求得一根钢束的长度为曲线长度、直线长度与两端张拉的工作长度()之和,其中钢束的曲线长度可按圆弧半径与弯起角进行计算,计算结果如下表:钢束计算长度表(cm)钢束号R(cm)弯起角曲线长度s=πφ/180直线长度x2钢束有效长度2(s+x2)钢束预留长度钢束长度①②③④⑤⑥⑦=⑤+⑥N1(N2N7)6865.257838.251118.2339121404052N3(N4)50407664.91118.233565.81403701.8N53663.1315958.681118.234153.361404293.3N62782.8015728.161118.2336921403832∑18588.94
4.3钢束预应力损失计算根据《公预规》的规定,当计算主梁截面应力和确定钢束的控制应力时,应计算预应力损失值。后张法梁的预应力损失包括:前期应力损失(钢束与管道壁的摩擦损失,锚具变形、钢束回缩引起的损失,分批张拉混凝土弹性压缩引起的损失);后期预应力损失(钢绞线应力松弛引起的应力损失,混凝土收缩和徐变引起的应力损失),而梁内钢束的锚固应力和有效应力(永存应力)分别等于张拉应力扣除相应阶段的预应力损失。4.3.1预应力钢筋与管道壁间摩擦引起的应力损失按《公预规》6.2.2计算公式:式中:—预应力钢筋锚下的张拉控制应力(MPa)=1395MPa—预应力钢束与管道摩擦系数,取=0.20—管道每米局部偏差对摩擦的影响系数,取0.0015—从张拉端到计算截面曲线管道部分切线夹角之和(rad)—从张拉端到计算截面的管道长度(m)各控制截面的计算结果见下表。管道摩擦损失计算表截面钢束号(°)(rad)(m)(MPa)跨中截面N1(N2N7)70.122119.560.053760.052372.958N3(N4)70.122117.8290.057160.055677.56N5150.261720.7670.0830.0796111.04N6150.261718.460.080030.0769107.284.3.2由锚具变形、钢束回缩引起的摩擦损失
按《公预规》第5.2.7条规定,计算公式为:锥形锚具压密值6mm,采用两端同时张拉,,钢束的有效平均长度2958.2cm,代入公式得:4.3.3混凝土弹性压缩引起的损失按《公预规》第5.2.9条规定,计算公式为:采用逐根张拉钢束,张拉顺序按钢束编号次序进行,计算时应从最后张拉的一束逐步向前推算。4.3.4由钢束应力松弛引起的损失按《公预规》第6.2.6条规定,计算公式为:式中:—张拉系数,采用一次张拉=1.0—钢筋松弛系数,对低松弛钢筋,取=0.3σpe—传力锚固时钢应力—预应力钢筋的抗拉强度标准值4.3.5混凝土收缩和徐变引起的预应力损失按《公预规》第5.2.11条按附录九规定,考虑非预应力钢筋的影响由混凝土收缩和徐变引起的应力损失按下式计算:考虑混凝土收缩和徐变大部分在浇筑桥面之前完成,和均采用预制梁的数据。考虑混凝土收缩和徐变在野外一般条件—(相对湿度为75%)下完成,受荷载时混凝土加载龄期为28天。按照上述条件,查《桥规》附表4.2得到
第5章主梁截面承载力及应力验算预应力混凝土梁从预加力开始到受荷载破坏,需经受预加应力,使用荷载作用,裂缝出现和破坏等四个受力阶段。为保证主梁受力可靠并予以控制,应对控制截面进行各个阶段的强度验算。先进行破坏阶段的截面强度验算,再分别验算使用阶段和施工阶段的截面应力至于裂缝出现阶段,《公预规》根据公路简支梁标准设计的经验,对于全预应力梁在使用荷载作用下,只要截面不出现拉应力就不必进行抗裂性验算。5.1截面强度验算在承载能力极限状态下,预应力混凝土梁正截面和斜截面都有可能破坏,下面验算这两类截面的强度。5.1.1正截面强度验算按《公预规》第5.2.3条,对于简支梁取跨中截面进行验算。(1)对于T形截面受压区翼缘计算宽度1,应取用下列三者中的最小值:=2916/3=972cm220cm(主梁间距)b+2c+121220cm故取=220cm。(2)确定混凝土受压区高度按《公预规》第5.2.3条,对于带承托翼缘板的T形截面,当成立时,中性轴载翼缘部分内,否则在腹板内。左边==1260×1.39×6×6=6305.04kN右边==22.4×2200×150=7392kN左边<右边,即中性轴在翼板内。设中性轴到截面上缘距离为x,则=0.4×(1750-125)=650(mm)式中:—预应力受压区高度界限系数,按《公预规》表5.2.1采用,对于C50混凝土和钢绞线,=0.40—梁的有效高度,,跨中截面=12.5cm说明该截面破坏属于塑性破坏状态。
(3)验算正截面强度由《公预规》第5.2.2条,正截面承载力按下式计算:式中:—桥梁的结构重要性系数,按《公预规》第5.1.5条取用,取=1.0则上式为:=22.4×103×2.2×0.12794×(1.75-0.125-0.12794/2)=12679.3(kN·m)>=3272.928kN·m即主梁跨中正截面满足强度要求。(4)验算最小配筋率由《公预规》第9.1.12条,预应力混凝土受弯构件最小配筋率应满足下列条件:式中:—受弯构件正截面抗弯承载力设计值—受弯构件正截面开裂弯矩值,按下式计算:=8196.6(KN)=8180.56(kN·m)式中:So—全截面换算截面重心轴以上(或以下)部分截面对重心轴的面积矩Wo—换算截面抗裂边缘的弹性抵抗矩—扣除全部预应力损失预应力钢筋在构件抗裂边缘产生的混凝土预压应力显然,故无需配置普通钢筋来满足配筋率要求。袁节膅薂羄肅蒃薁蚃芀荿薀螆肃芅蕿袈芈膁蚈羀肁蒀蚇蚀袄莆蚇螂肀莂蚆羅袂芈蚅蚄膈膄蚄螇羁蒂蚃衿膆莈蚂羁罿芄螁蚁膄膀螁螃羇葿螀袅膃蒅蝿肈羆莁螈螇芁芇莄袀肄膃莄羂艿蒂莃蚂肂莈蒂螄芈芄蒁袆肀膀蒀罿袃薈葿螈聿蒄葿袁羁莀蒈羃膇芆蒇蚃羀膂蒆螅膅蒁薅袇羈莇薄罿膄芃薃虿羆艿薃袁节膅薂羄肅蒃薁蚃芀荿薀螆肃芅蕿袈芈膁蚈羀肁蒀蚇蚀袄莆蚇螂肀莂蚆羅袂芈蚅蚄膈膄蚄螇羁蒂蚃衿膆莈蚂羁罿芄螁蚁膄膀螁螃羇葿螀袅膃蒅蝿肈羆莁螈螇芁芇莄袀肄膃莄羂艿蒂莃蚂肂莈蒂螄芈芄蒁袆肀膀蒀罿袃薈葿螈聿蒄葿袁羁莀蒈羃膇芆蒇蚃羀膂蒆螅膅蒁薅袇羈莇袄芈蒇袇螀芇蕿蚀聿芆艿蒃肅芅蒁螈羁芄薃薁袆芃芃螆螂芃莅蕿肁节蒈螅羇莁薀薈袃莀艿螃蝿荿莂薆膈莈薄袁肄莇蚆蚄羀莇莆袀袆羃蒈蚂螂羂薁袈肀肁芀蚁羆肁莃袆袂肀薅虿袈聿蚇蒂膇肈莇螇肃肇葿薀罿肆薂螆袅肅芁薈螁膅莃螄聿膄蒆薇羅膃蚈螂羁膂莈蚅袇膁蒀袀螃膀薂蚃肂腿节衿羈腿莄蚂袄芈蒇袇螀芇蕿蚀聿芆艿蒃肅芅蒁螈羁芄薃薁袆芃芃螆螂芃莅蕿肁节蒈螅羇莁薀薈袃莀艿螃蝿荿莂薆膈莈薄袁肄莇蚆蚄羀莇莆袀袆羃蒈蚂螂羂薁袈肀肁芀蚁羆肁莃袆袂肀薅虿袈聿蚇蒂膇肈莇螇肃肇葿薀罿肆薂螆袅肅芁薈螁膅莃螄聿膄蒆薇羅膃蚈螂羁膂莈蚅袇膁蒀袀螃膀薂蚃肂腿节衿羈腿莄蚂袄芈蒇袇螀芇蕿蚀聿芆艿蒃肅芅蒁螈羁芄薃薁袆芃芃螆螂芃莅蕿肁节蒈螅羇莁薀薈袃莀艿螃蝿荿莂薆膈莈薄袁肄莇蚆蚄羀莇莆袀袆羃蒈蚂螂羂薁袈肀肁芀蚁羆肁莃袆袂肀薅虿袈聿蚇蒂膇肈莇螇肃肇葿薀罿肆薂螆袅肅芁薈螁膅莃螄聿膄蒆薇羅膃蚈螂羁膂莈蚅袇膁蒀袀螃膀薂蚃肂腿节衿羈腿莄蚂袄芈蒇袇螀芇蕿蚀聿芆艿蒃肅芅蒁螈羁芄薃薁袆芃芃螆螂芃莅蕿肁节蒈螅羇莁薀薈袃莀艿螃蝿荿莂薆膈莈薄袁肄莇蚆蚄羀莇莆袀袆羃蒈蚂螂羂薁袈肀肁芀蚁羆肁莃袆袂肀薅虿袈聿蚇蒂膇肈莇螇肃肇葿薀罿肆薂螆袅肅芁薈螁膅莃螄聿膄蒆薇羅膃蚈螂羁膂莈蚅袇膁蒀袀螃膀薂蚃肂腿节衿羈腿莄蚂袄芈蒇袇螀芇蕿蚀聿芆艿蒃肅芅蒁螈羁芄薃薁袆芃芃螆螂芃莅蕿肁节蒈螅羇莁薀薈袃莀艿螃蝿荿莂薆膈莈薄袁肄莇蚆蚄羀莇莆袀袆羃蒈蚂螂羂薁袈肀肁芀蚁羆肁莃袆袂肀薅虿袈聿蚇蒂膇肈莇螇肃肇葿薀罿肆薂螆袅肅芁薈螁膅莃螄聿膄蒆薇羅膃蚈螂羁膂莈蚅袇膁蒀袀螃膀薂蚃肂腿节衿羈腿莄蚂袄芈蒇袇螀芇蕿蚀聿芆艿蒃肅芅蒁螈羁芄薃薁袆芃芃螆螂芃莅蕿肁节蒈螅羇莁薀薈袃莀艿螃蝿荿莂薆膈莈薄袁肄莇蚆蚄羀莇莆袀袆羃蒈蚂螂羂薁袈肀肁芀蚁羆肁莃袆袂肀薅虿袈聿蚇蒂膇肈莇螇肃肇葿薀罿肆薂螆袅肅芁薈螁膅莃螄聿膄蒆薇袁节膅薂羄肅蒃薁蚃芀荿薀螆肃芅蕿袈芈膁蚈羀肁蒀蚇蚀袄莆蚇螂肀莂蚆羅袂芈蚅蚄膈膄蚄螇羁蒂蚃衿膆莈蚂羁罿芄螁蚁膄膀螁螃羇葿螀袅膃蒅蝿肈羆莁螈螇芁芇莄袀肄膃莄羂艿蒂莃蚂肂莈蒂螄芈芄蒁袆肀膀蒀罿袃薈葿螈聿蒄葿袁羁莀蒈羃膇芆蒇蚃羀膂蒆螅膅蒁薅袇羈莇薄罿膄芃薃虿羆艿薃袁节膅薂羄肅蒃薁蚃芀荿薀螆肃芅蕿袈芈膁蚈羀肁蒀蚇蚀袄莆蚇螂肀莂蚆羅袂芈蚅蚄膈膄蚄螇羁蒂蚃衿膆莈蚂羁罿芄螁蚁膄膀螁螃羇葿螀袅膃蒅蝿肈羆莁螈螇芁芇莄袀肄膃莄羂艿蒂莃蚂肂莈蒂螄芈芄蒁袆肀膀蒀罿袃薈葿螈聿蒄葿袁羁莀蒈羃膇芆蒇蚃羀膂蒆螅膅蒁薅袇羈莇薄罿膄芃薃虿羆艿薃袁节膅薂羄肅蒃薁蚃芀荿薀螆肃芅蕿袈芈膁蚈羀肁蒀蚇蚀袄莆蚇螂肀莂蚆羅袂芈蚅蚄膈膄蚄螇羁蒂蚃衿膆莈蚂羁罿芄螁蚁膄膀螁螃羇葿螀袅膃蒅蝿肈羆莁螈螇芁芇莄袀肄膃莄羂艿蒂莃蚂肂莈蒂螄芈芄蒁袆肀膀蒀罿袃薈葿螈聿蒄葿袁羁莀蒈羃膇芆蒇蚃羀膂蒆螅膅蒁薅袇羈莇薄罿膄芃薃虿羆艿薃袁节膅薂羄肅蒃薁蚃芀荿薀螆肃芅蕿袈芈膁蚈羀肁蒀蚇蚀袄莆蚇螂肀莂蚆羅袂芈蚅蚄膈膄蚄螇羁蒂蚃衿膆莈蚂羁罿芄螁蚁膄膀螁螃羇葿螀袅膃蒅蝿肈羆莁螈螇芁芇莄袀肄膃莄羂艿蒂莃蚂肂莈蒂螄芈芄蒁袆肀膀蒀罿袃薈葿螈聿蒄葿袁羁莀蒈羃膇芆蒇蚃羀膂蒆螅膅蒁薅袇羈莇薄罿膄芃薃虿羆艿薃袁节膅薂羄肅蒃薁蚃芀荿薀螆肃芅蕿袈芈膁蚈羀肁蒀蚇蚀袄莆蚇螂肀莂蚆羅袂芈蚅蚄膈膄蚄螇羁蒂蚃衿膆莈蚂羁罿芄螁蚁膄膀螁螃羇葿螀袅膃蒅蝿肈羆莁螈螇芁芇莄袀肄膃莄羂艿蒂莃蚂肂莈蒂螄芈芄蒁袆肀膀蒀罿袃薈葿螈聿蒄葿袁羁莀蒈羃膇芆蒇蚃羀膂蒆螅膅蒁薅袇羈莇薄罿膄芃薃虿羆艿薃袁节膅薂羄肅蒃薁蚃芀荿薀螆肃芅蕿袈芈膁蚈羀肁蒀蚇蚀袄莆蚇螂肀莂蚆羅袂芈蚅蚄膈膄蚄螇羁蒂蚃衿膆莈蚂羁罿芄螁蚁膄膀螁螃羇葿螀袅膃螈聿蒄葿袁羁莀蒈羃膇芆蒇蚃羀膂蒆螅膅蒁薅袇羈莇薄罿膄芃薃虿羆艿薃袁节膅薂羄肅蒃薁蚃芀荿薀螆肃芅蕿袈芈膁蚈羀肁蒀蚇蚀袄莆蚇螂肀莂蚆羅袂芈蚅蚄膈膄蚄螈螇芁芇莄袀肄膃莄羂艿蒂莃蚂肂莈蒂螄芈芄蒁袆肀膀蒀罿袃薈葿螈聿蒄葿袁羁莀蒈羃膇芆蒇蚃羀膂蒆螅膅蒁薅袇羈莇薄罿膄芃薃虿羆艿薃袁节膅薂羄肅蒃薁蚃芀荿薀螆肃芅蕿袈芈膁蚈羀肁蒀蚇蚀袄莆蚇螂肀莂蚆羅袂芈蚅蚄膈膄蚄螇羁蒂蚃衿膆莈蚂羁罿芄螁蚁膄膀螁螃羇葿螀袅膃蒅蝿肈羆莁螈螇芁芇莄袀肄膃莄羂艿蒂莃蚂肂莈蒂螄芈芄蒁袆肀膀蒀罿袃薈
