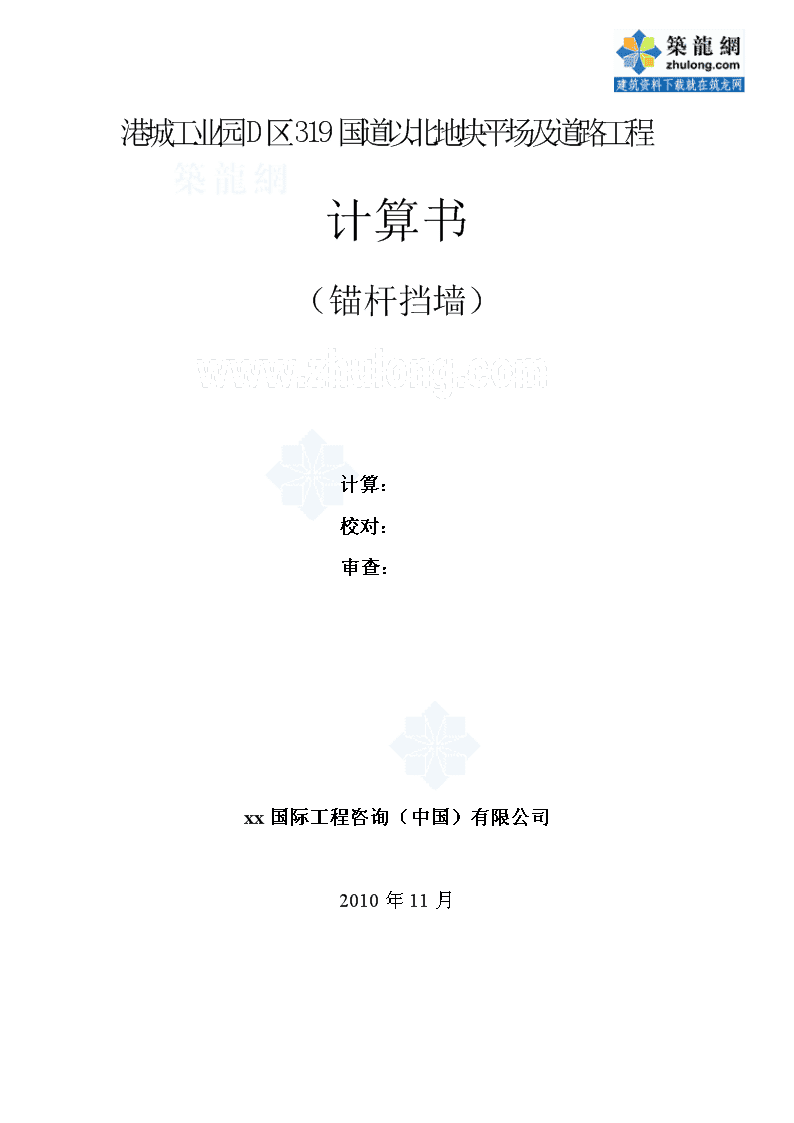

'港城工业园D区319国道以北地块平场及道路工程计算书(锚杆挡墙)计算:校对:审查:xx国际工程咨询(中国)有限公司2010年11月12

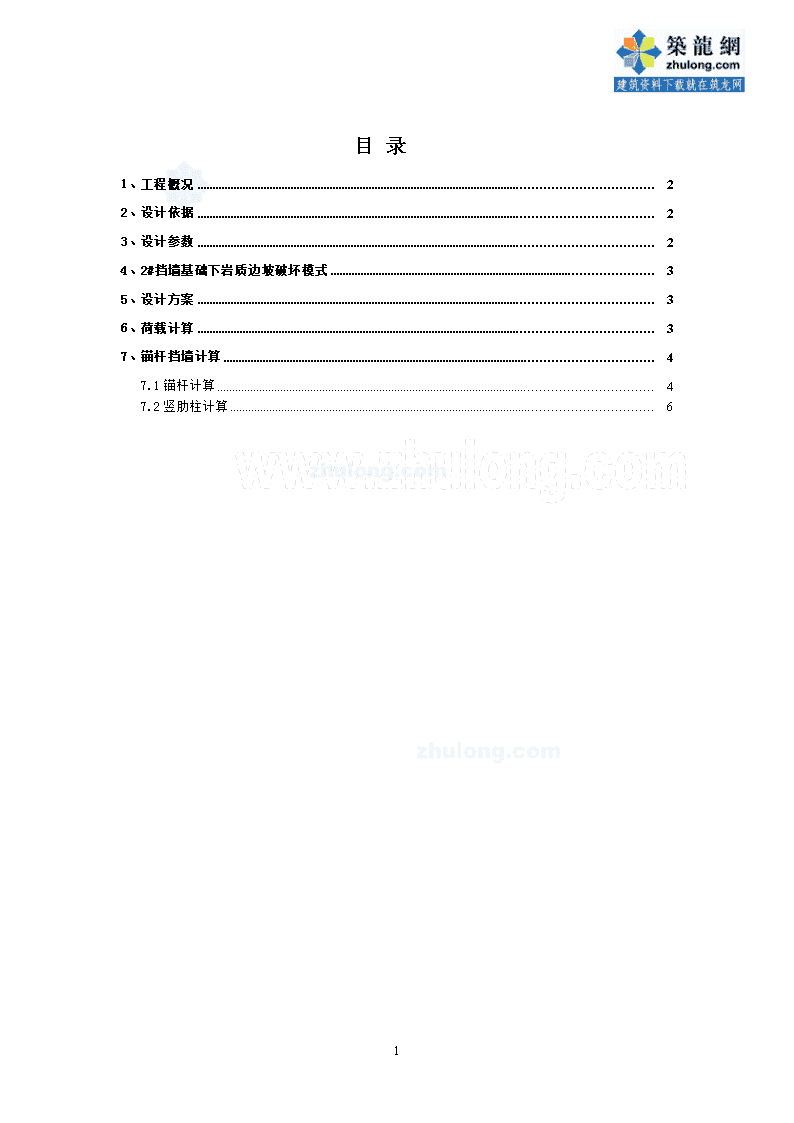

目录1、工程概况22、设计依据23、设计参数24、2#挡墙基础下岩质边坡破坏模式35、设计方案36、荷载计算37、锚杆挡墙计算47.1锚杆计算47.2竖肋柱计算612

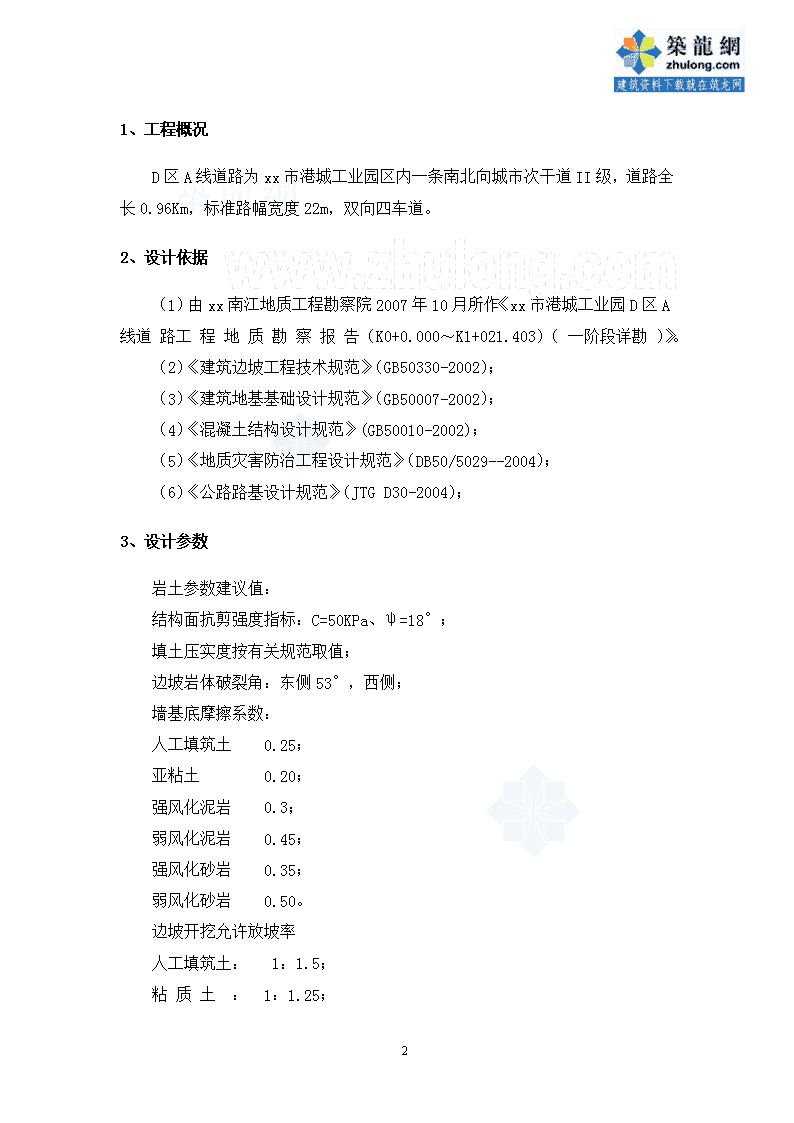

1、工程概况D区A线道路为xx市港城工业园区内一条南北向城市次干道II级,道路全长0.96Km,标准路幅宽度22m,双向四车道。2、设计依据(1)由xx南江地质工程勘察院2007年10月所作《xx市港城工业园D区A线道路工程地质勘察报告(K0+0.000~K1+021.403)(一阶段详勘)》。(2)《建筑边坡工程技术规范》(GB50330-2002);(3)《建筑地基基础设计规范》(GB50007-2002);(4)《混凝土结构设计规范》(GB50010-2002);(5)《地质灾害防治工程设计规范》(DB50/5029--2004);(6)《公路路基设计规范》(JTGD30-2004);3、设计参数岩土参数建议值:结构面抗剪强度指标:C=50KPa、ψ=18°;填土压实度按有关规范取值;边坡岩体破裂角:东侧53°,西侧;墙基底摩擦系数:人工填筑土0.25;亚粘土0.20;强风化泥岩0.3;弱风化泥岩0.45;强风化砂岩0.35;弱风化砂岩0.50。边坡开挖允许放坡率人工填筑土:1:1.5;粘质土:1:1.25;12
强风化基岩:1:0.75弱风化基岩:道路西侧1:0.6东侧1:0.75。岩土物理力学参数建议弱风化泥岩天然、饱和单轴抗压强度标准值分别为:6.85Mpa、4.22Mpa,块体密度平均值:2.57g/cm3;抗拉强度平均值0.42Mpa,粘聚力平均值:1.80Mpa;内摩擦角平均值:37.2°,岩体等效内摩擦角取55°。弱风化砂岩天然、饱和单轴抗压强度标准值分别为:22.78Mpa、16.38Mpa,块体密度平均值:2.48g/cm3;抗拉强度平均值2.88Mpa,粘聚力平均值:9.30Mpa;内摩擦角平均值:44.70°,岩体等效内摩擦角取55°。亚粘土密度平均值:1.93g/cm,天然含水量平均值:24.4%;天然孔隙比0.8;塑性指数15.0,液性指数0.2,粘聚力平均值:15.50Kpa;内摩擦角平均值:6.9°。4、2#挡墙基础下岩质边坡破坏模式边坡岩层产状270°~273°∠50°~55°,主要发育两组裂隙,①185°∠80°,裂面平直,无充填,宽1~2mm,延伸长3~5m,裂隙间距0.8~3.00m,结合差。②144°~148°∠45°~48°,裂面较平,无充填,宽1~2mm,延伸长1~2m,裂隙间距2~5m,结合差。根据钻探揭露裂隙不发育,倾角70°~85°,结合较好,边坡类型为Ⅲ类。边坡为顺向坡,边坡稳定性受岩层层面控制。5、设计方案2#挡墙基础下岩质边坡段:在2#挡墙(K0+430~K0+493.67)段,基础下岩质边坡高度约5.8~7m,为保证2#挡墙安全,需对挡墙基础下岩质边坡进行有效支挡,因此,采用板肋式锚杆挡墙进行边坡防护。6、荷载计算(1)锚杆挡墙墙背土压力计算K0+430~K0+493.67段2#挡墙基础下岩质边坡侧边坡主动土压力,取代表性断面K0+460.224进行计算。12
该段墙后岩体部分按6.2.3公式侧向土压力方法计算。由6.2.3公式(按等效内摩擦角计算)计算主动土压力结果如下:桩号HγαβδqcφEakeakK0+460.2246.225.7100015452055171.3630.71表中:γ-边坡岩体的重度,(kN/m3);H-边坡的高度,(m);φ–岩体的内摩擦角,(°);c-岩体的粘聚力,(kPa);q-坡顶均布荷载,(kN/m);δ-岩石与挡墙背的摩擦角,(°);β-坡顶表面与水平面的夹角,(°);α–支挡结构墙背与水平面的夹角,(°);7、锚杆挡墙计算7.1锚杆计算锚杆挡墙上侧压力分布如《建筑边坡工程技术规范》(GB50330-2002)图8.2.5侧压力分布图所示,侧向岩土压力水平分力强度标准值按8.2.5式计算:对岩质边坡ehk=Ehk/0.9H对土质边坡ehk=Ehk/0.875Hehk——侧向岩土压力水平分力强度标准值,kpa;Ehk——侧向岩土压力水平分力标准值(参考《建筑边坡工程技术规范》(GB50330-2002第8.2.2式),kN/m);H——挡墙高度,m。锚杆轴向拉力设计值(按照连续梁进行计算得):Ng=T/cosαT——锚杆的水平拉力设计值,kN;Ng——锚杆的轴向拉力设计值,kNα——锚杆倾角,度;杆钢筋面积(按GB50330-2002第7.2.2式计算):12
As——锚杆钢筋截面积,m2fy——锚筋抗拉强度设计值,Ⅱ级钢筋300kpa,Ⅲ级钢筋360kpa;——建筑边坡重要性系数,一级边坡取1.1。——锚筋抗拉工作系数,永久性锚杆取0.69,临时性锚杆取0.92。锚固段长度(按GB50330-2002第7.2.2式、7.2.3式计算):Lm——锚固段长度,m;D——锚固体直径,m;qe——地层与锚固体粘结强度特征值,土或强风化岩层80kpa;中风化岩层300kpa;ξ1——锚固体与地层粘结工作条件系数,对永久性锚杆取1.00,临时性锚杆取1.33。 Lg——锚筋与砂浆的锚固长度,m;d——锚筋直径,m;n——钢筋根数,根;——边坡重要性系数;qg——钢筋与锚固砂浆间的粘结强度设计值,2100kpa;——钢筋与粘结砂浆粘结强度工作条件系数,对永久性锚杆取0.60,对临时性锚杆取0.72。钢筋结果见下表:桩号Hγgfyξ2γoαSxjSyjehkNgAs实配钢筋K0+460.2246.21.33000.691.10152230.71188.8510042Φ28HRB335钢筋锚固长度结果见下表:桩号支护ξ1ξ3qeqgD实配钢筋LmLg锚固长12
形式(m)K0+460.224BL1.000.6018024001502根Φ28HRB335钢筋2.20.86.0根据计算表结果得锚杆锚固长度:板肋式锚杆挡墙锚杆锚入中风化岩层6.0m。7.2竖肋柱计算(1)板肋式锚杆挡墙(BL)肋柱计算:BL肋柱计算以K0+460.224为控制剖面,荷载取61.42KN/m:1计算简图:12
2计算条件:荷载条件:均布恒载:61.42kN/m活载准永久值系数:0.50均布活载:0.00kN/m支座弯矩调幅系数:100.0%梁容重:25.00kN/m3计算时考虑梁自重:不考虑恒载分项系数:1.35活载分项系数:1.40配筋条件:抗震等级:非抗震纵筋级别:HRB33512
混凝土等级:C30箍筋级别:HRB335配筋调整系数:1.0上部保护层厚度:25mm面积归并率:30.0%下部保护层厚度:25mm最大裂缝限值:0.200mm挠度控制系数C:200截面配筋方式:双筋3计算结果:单位说明:弯矩:kN.m剪力:kN纵筋面积:mm2箍筋面积:mm2/m裂缝:mm挠度:mm-----------------------------------------------------------------------梁号1:跨长=2000mmB×H=400mm×500mm左中右弯矩(+):0.00026.5330.000弯矩(-):0.0000.000-33.167剪力:66.333-16.584-99.500上部纵筋:400400429下部纵筋:429429429箍筋:458458458上纵实配:4D12(452)4D12(452)4D12(452)下纵实配:4D12(452)4D12(452)4D12(452)箍筋实配:4D14@250(2463)4D14@250(2463)4D14@250(2463)腰筋实配:2D16(402)2D16(402)2D16(402)裂缝:0.0000.0300.040挠度:0.0000.2910.000最大裂缝:0.040mm<0.200mm最大挠度:0.291mm<10.000mm(2000/200)-----------------------------------------------------------------------梁号2:跨长=2000mmB×H=400mm×500mm左中右弯矩(+):0.0008.2920.000弯矩(-):-33.1670.000-33.167剪力:82.9170.000-82.917上部纵筋:429400429下部纵筋:429429429箍筋:458458458上纵实配:4D12(452)4D12(452)4D12(452)12
下纵实配:4D12(452)4D12(452)4D12(452)箍筋实配:4D14@250(2463)4D14@250(2463)4D14@250(2463)腰筋实配:2D16(402)2D16(402)2D16(402)裂缝:0.0400.0100.040挠度:0.0000.0220.000最大裂缝:0.040mm<0.200mm最大挠度:0.022mm<10.000mm(2000/200)-----------------------------------------------------------------------梁号3:跨长=2000mmB×H=400mm×500mm左中右弯矩(+):0.00026.5330.000弯矩(-):-33.1670.000-0.000剪力:99.50016.584-66.334上部纵筋:429400429下部纵筋:429429429箍筋:458458458上纵实配:4D12(452)4D12(452)4D12(452)下纵实配:4D12(452)4D12(452)4D12(452)箍筋实配:4D14@250(2463)4D14@250(2463)4D14@250(2463)腰筋实配:2D16(402)2D16(402)2D16(402)裂缝:0.0400.0300.000挠度:0.0000.2910.000最大裂缝:0.040mm<0.200mm最大挠度:0.291mm<10.000mm(2000/200)-----------------------------------------------------------------------4所有简图:12
根据计算结果,采用竖肋采用4D16HRB335钢筋,对称配筋,箍筋采用2d12@150的RB335钢筋,锚杆水平拉力设计值为N=182.417KN。(2)板肋式锚杆挡墙(BL)面板计算:面板计算以K0+460.224为控制剖面,荷载取30.71KN/m:==================================================================1计算条件板长:2.00(m),板宽:2.00(m),板厚:300(mm)板容重:0.00(kN/m3),恒载分项系数:1.35,板自重荷载:0.00(kN/m2)均布荷载:30.71(kN/m2)砼强度等级:C30,纵筋级别:HRB33512
混凝土保护层:25(mm),配筋计算as:30(mm),泊松比:0.20支撑条件:四边上:简支下:简支左:简支右:简支角柱左下:无右下:无右上:无左上:无---------------------------------------------------------------------------2计算结果(1)跨中:[水平][竖向]弯矩5.45.4面积643(0.21%)643(0.21%)实配D12@160(707)D12@160(707)(2)四边:[上][下][左][右]弯矩0.00.00.00.0面积643(0.21%)643(0.21%)643(0.21%)643(0.21%)实配D12@160(707)D12@160(707)D12@160(707)D12@160(707)(弯矩单位:kN.m/m,配筋面积:mm2/m,构造配筋率:0.21%)---------------------------------------------------------------------------12
END========================================================根据计算结果,上下侧面板钢筋均采用D12@120HRB335钢筋,对称配筋。12'
