水电站水利机械及厂房的初步设计答辩课件.ppt

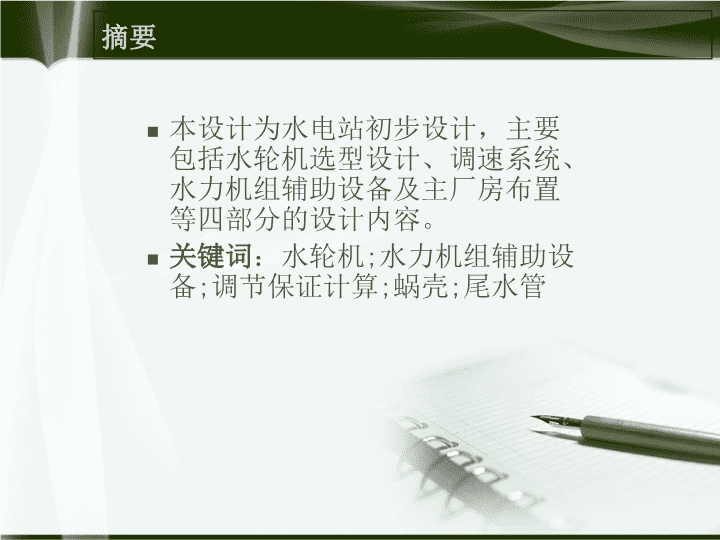

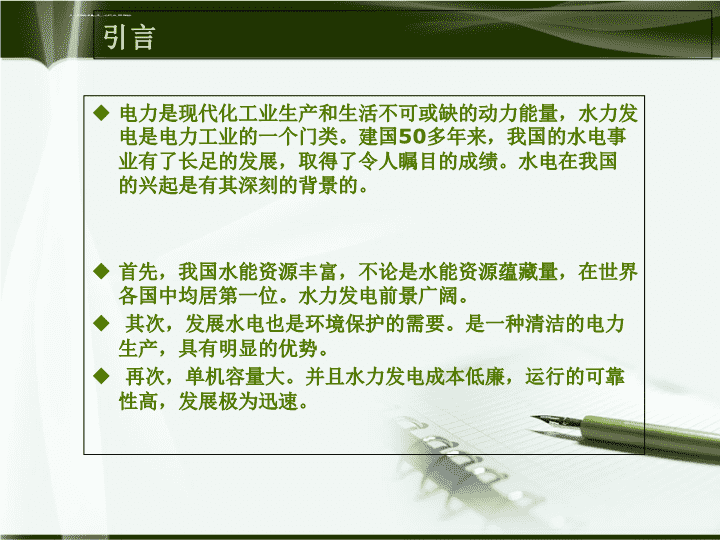

指导教师：饶洪德论文题目：水电站水力机械及厂房部分的初步设计班级：水动09-01学生：李宏冬学号：200981250317 本设计为水电站初步设计，主要包括水轮机选型设计、调速系统、水力机组辅助设备及主厂房布置等四部分的设计内容。关键词：水轮机;水力机组辅助设备;调节保证计算;蜗壳;尾水管摘要 引言电力是现代化工业生产和生活不可或缺的动力能量，水力发电是电力工业的一个门类。建国50多年来，我国的水电事业有了长足的发展，取得了令人瞩目的成绩。水电在我国的兴起是有其深刻的背景的。首先，我国水能资源丰富，不论是水能资源蕴藏量，在世界各国中均居第一位。水力发电前景广阔。其次，发展水电也是环境保护的需要。是一种清洁的电力生产，具有明显的优势。再次，单机容量大。并且水力发电成本低廉，运行的可靠性高，发展极为迅速。 设计任务和主要内容第一部分：水轮机选型第二部分：调速系统第三部分：辅助系统第四部分：厂房设计 水轮机选型1、SJ水电站的原始资料SJ电站是我国中部某省SJ流域上的一座水电站，位于县城上游12公里，厂址选在大坝下游右岸上，水由隧洞式压力钢管引入厂房，（长约150米） 水轮机选型1水轮机类型选HL260型号 比转速Hr=0.95Hw=0.95*55.00=52.25m.根据水轮机比转速在水轮机系列型谱表查出合适的机型中选取HL220、HL240、HL260、HL310四种类型水轮机。由于电站的水头为47.10m-72.50m，而HL220、HL240、HL310的适用水头小于电站的最低水头，。故该电站的水轮机型号选HL260， 转轮直径2）确定转轮标称直径HL260型号转轮直径的计算公式为：式中：—水轮机额定出力；—转轮直径；—真机单位流量。式中：—单机容量；—发电机效率（取0.96）。同理的HL260型号专利直径D1=5.4m。取5.5m 水轮机选型 水轮机选型 水轮机选型 致谢 我对于尾水管的计算分为：尾水管高度进口直锥段肘管段出口扩散段四个板块，计算结果如下表水轮机选型 致谢 通过对蜗壳，尾水管，压力管道的进行计算，得出相关调节数据，结果如下：调速系统 对机组的时间常数求解调速系统 调速器及油压装置的选择调速系统 油系统1用油量的计算2油系统设备的选择3油系统图绘制辅助系统 用油量计算：主要以以下三项为主要：辅助系统 油系统设备的选择辅助系统 致谢 低压气系统1生产用气2检修用气3低压气系统图辅助设备 生产用气辅助系统 检修用气辅助系统 水系统1供水系统2排水系统3供水系统图4排水系统图辅助系统 供水系统辅助系统 排水系统辅助系统 致谢 大学本科的学习生活即将结束。在此，我要感谢所有曾经教导过我的老师和关心过我的同学，他们在我成长过程中给予了我很大的帮助。本文能够顺利完成，要特别感谢我的导师***老师，感谢各位系的老师的关心和帮助。最后向所有关心和帮助过我的人表示真心的感谢。致谢 1厂房各安装高程2厂房的长度3厂房的宽度4厂房横剖面图5发电机层平面图厂房设计 厂房设计厂房各安装高程 厂房设计厂房的长度 厂房的宽度厂房设计 特别说明 特别说明 水电站水力机械及厂房部分的初步设计答辩人:李宏冬专业:热能与动力工程（水动）指导老师:饶洪德日期：2013.6.18 谢谢请各位老师批评指正。
