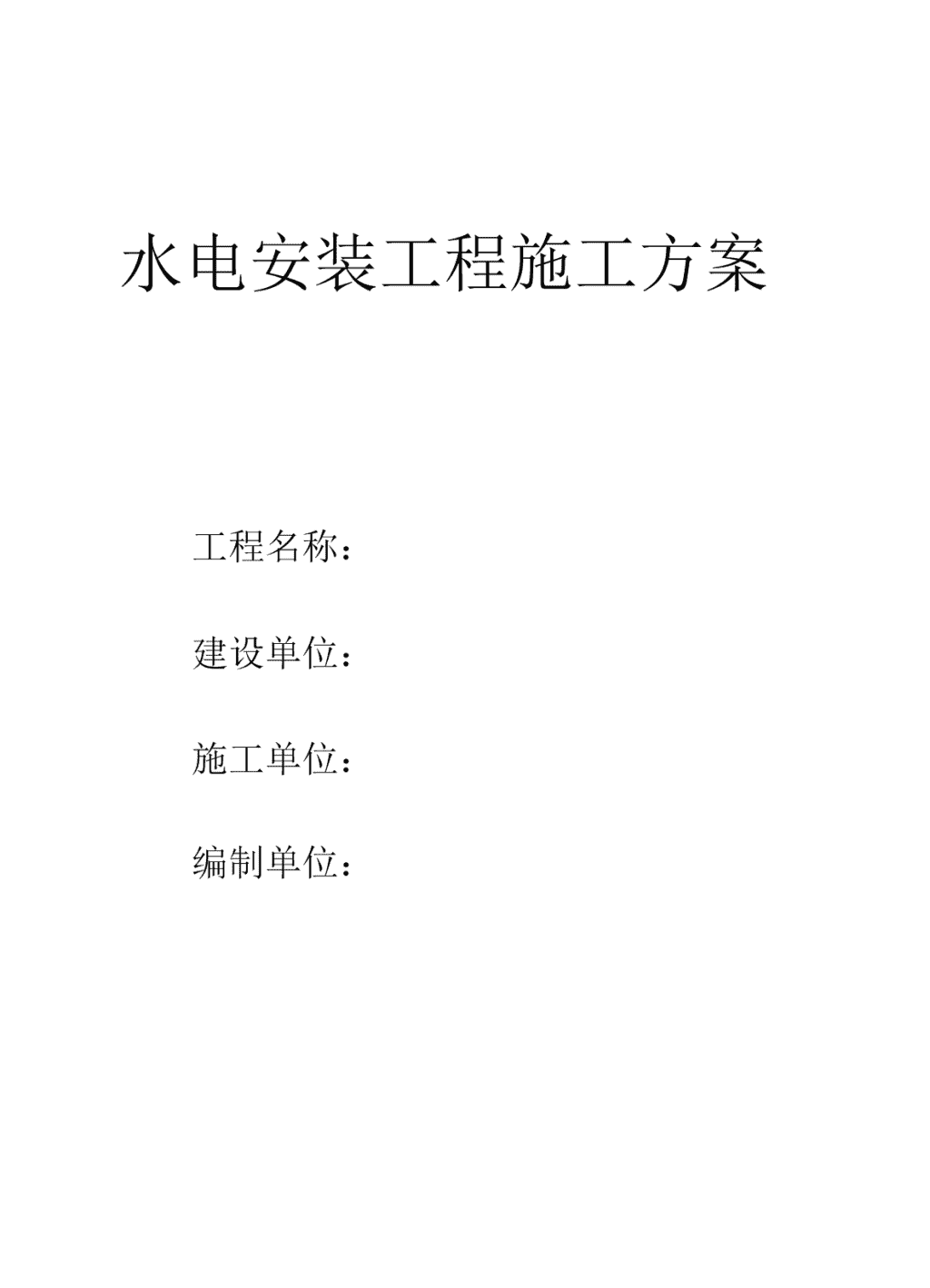

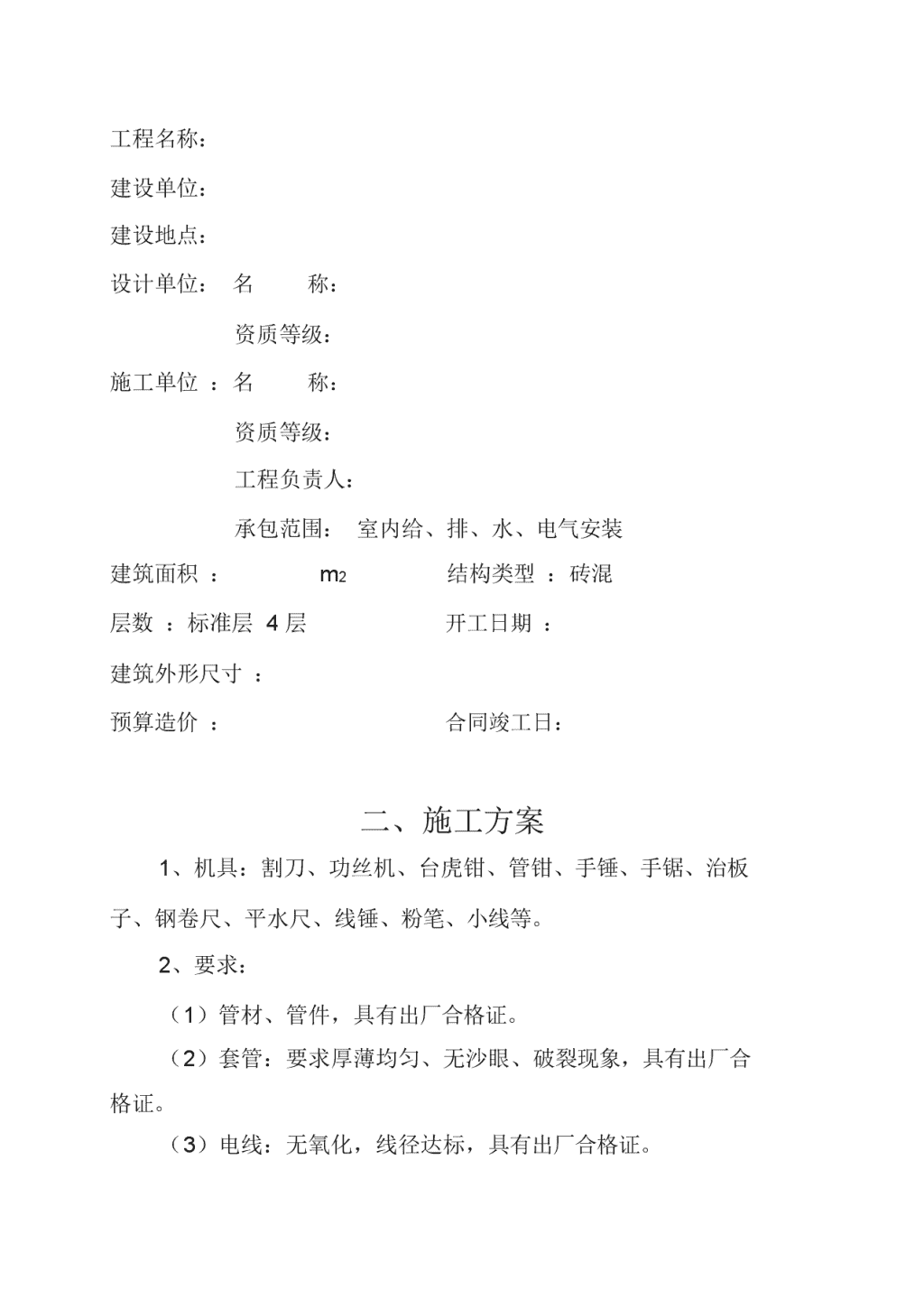

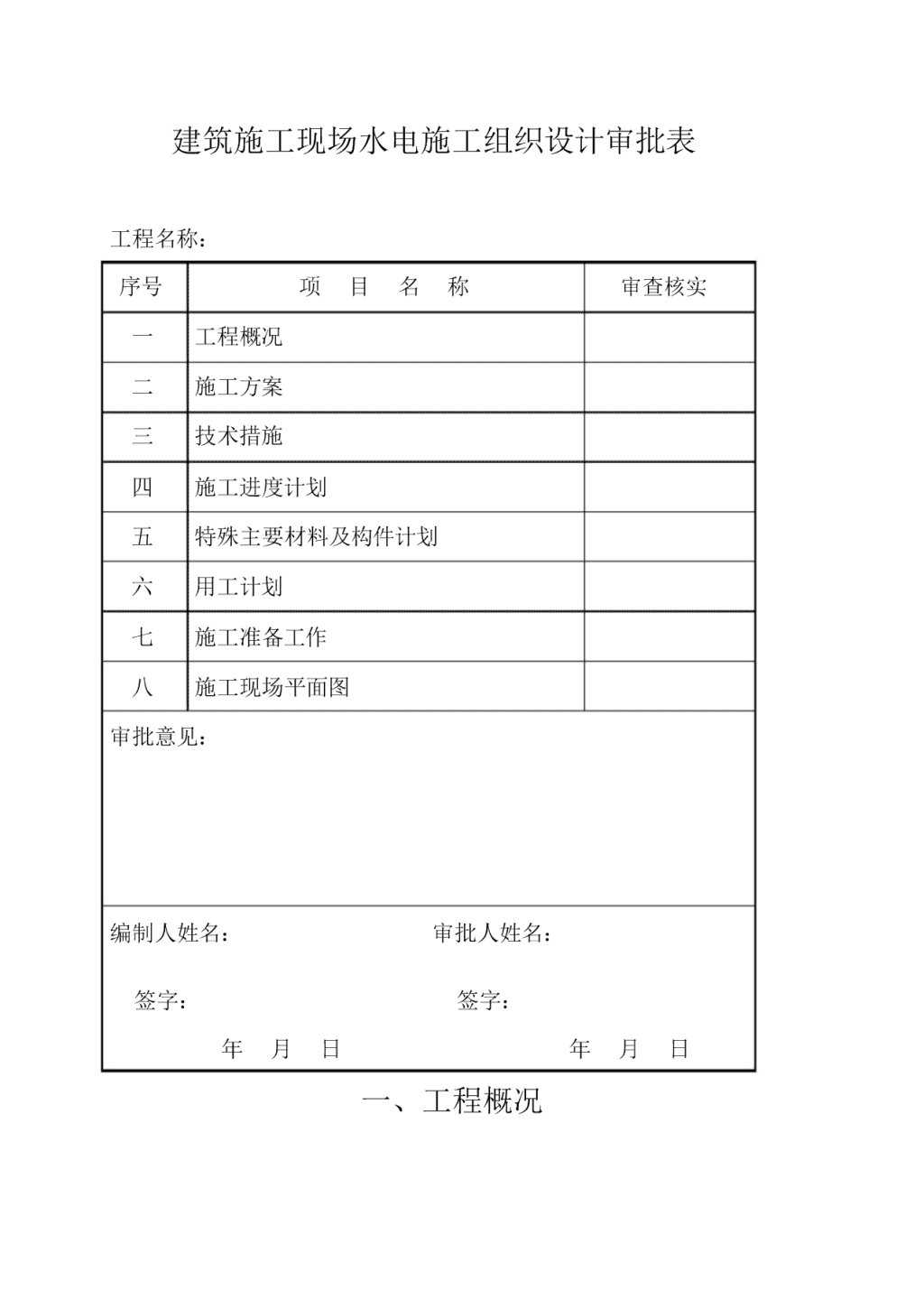

水电安装工程施工方案工程名称：建设单位：施工单位：编制单位： 建筑施工现场水电施工组织设计审批表工程名称：序号项目名称审查核实一工程概况二施工方案三技术措施四施工进度计划五特殊主要材料及构件计划六用工计划七施工准备工作八施工现场平面图审批意见：编制人姓名：审批人姓名：签字：签字：年月日年月日一、工程概况 工程名称：建设单位：建设地点：设计单位：名称：资质等级：施工单位：名称：资质等级：工程负责人：承包范围：室内给、排、水、电气安装建筑面积：m2结构类型：砖混层数：标准层4层开工日期：建筑外形尺寸：预算造价：合同竣工日：二、施工方案1、机具：割刀、功丝机、台虎钳、管钳、手锤、手锯、治板子、钢卷尺、平水尺、线锤、粉笔、小线等。2、要求：（1）管材、管件，具有出厂合格证。（2）套管：要求厚薄均匀、无沙眼、破裂现象，具有出厂合格证。（3）电线：无氧化，线径达标，具有出厂合格证。 （4）开关盒、分线盒，具有出厂合格证。（5）其它：所有进入现场成品、半成品，一律具备合格证。3、安装方式：（1）室内给水管管材及接口：DN≤150mm的PPR，热熔连接。（2）管道安装方式：采用明装。（3）管道固定：PRR管、立管用管钉或支架固定。（4）管道安装完毕，检查管道的高度和平直度。（5）主管安装：核对各层预留孔洞位置是否正确，将预制的管道按顺序运到安装地点。（6）给水系统水压试验压力为0.588Mpa。4、质量标准：（1）管道固定支架的位置和构造必须符合设计要求和施工规范规定。（2）管道支架及管钉安装应符合以下要求：构造正确、平整牢固、排列整齐，支架、管钉与管道接触紧密。5、室内排水排水管管材及接口：采用硬聚氯乙烯管（UPVC管），承插粘连式接头，锯断处应平直，粘结时应防止粘结剂外流，保持接头处阳台排水漏计算在本设计中（见材料表——水电施工图上面）。6、室外排水（1）排水管管材及接口，采用砖砌矩形明沟。（2）污水排水井按S231128－11，20－12施工图。（3）排水检查井井底须按照出水管标高和大小做成流槽，井 深小于1m时，排水检查井用砖砌成内容600×600方井，井深大于1.0m，排水检查井内径φ700（详见水电施工图S231.28－5）。8、电气照明（1）本工程采用放射式供电线路。在为供电安全时，对低压架空线路的基本要求除停电或检查工作外，供电线路应保证不间断地向用电设备供电。因此，架空线路必须安全可靠。应尽量沿道路一侧架设线路。架设时，要考虑不妨碍交通和卷扬机等设备的进出、装卸和运输，应尽量使线路走向取直保持水平，以免电杆因受拉力不均衡而倾倒。架空线路与工作台或脚手架要保持一定距离，绝缘线在2m以上，架空线路在跨越铁路、公路、通讯线路、各种管道时，应保证安全距离。与此同时，电压质量好坏，直接影响以用电设备的安全和经济运行。如果电压在线路上的损失过大，会造成用电设备输入电压低于允许的电压值。因此，根据规定，低压配电线路的电压波动值不超过额定电压值的5%。（2）配电导线与熔断器的选择：据工程特点，选择电阻率小，机械弦度高的铜芯线（BV），而铜芯线截面大小至关重要，因此，选择导线截面应遵循如下几点：a、配电导线要有足够的弦度，避免因刮风、施工不慎而被拉断，引起停电事故；b、在长期通过额定电流时，不应因发生过热而导致绝缘层破坏，造成短路事故；c、电压降不能太大，对于360/220V低压供电线路，若整条线路导线截面，分设分工相同，并且cosφ≈1，由导线截面公式为：S=，其中：S——导线截面面积（mm2）CDu%PIP——导线输送电功率（KW）I——输电线路长度（m） Du%——线路终端允许相对电压降C——系数（3）套管选用：选用硬质塑料管，因为硬质塑料管里光滑，穿线无大碍，而且硬度达到不易使砼压扁。（4）导线配线方式采用穿套管沿墙体、板缝暗敷。（5）导线与器具接连牢固紧密，不伤芯线，压板连接时压紧无松动，螺栓连接时，在同一端点上导线不超过两根，防松垫圈等配件齐全，开关切断相线、螺口灯头相接在中心触点的端子上，同样用途的三相插座接线，相序排列一致，单相插座原接线，面对插座的右极接线，左极接零线，单相三孔、三相四孔插座的地线接在正上方，插座原接地线单独敷设，不与工作零线混合，还要求导线进入器具的绝缘保护良好。在器具盒内的余量适当，吊链灯的引下线整齐美观。（6）当线管过30m且无曲折时，超过20m，且有一个曲折时，超过15m且有二个曲折时，超过8m且有三个曲折时，其中应设分线盒或接线盒。（7）管内容线面积为1—6mm2时，导线达面积不大于内孔总面积的33%，10—50mm2时，导线总面积不大于内孔总面积的27.5%，70—150mm2时，导线面积不大于内孔面积的22%。（8）施工图中灯出火线均为BV2×1.5mm2。（9）电气照明器具及其配电箱安装工程。器具及其支架牢固端正，位置正确，有木台的安装在木台中心，暗插座、明开关的盖板，紧贴墙面，四周无缝隙，还要求器具表面清洁，灯具内外干净、明亮，吊杆垂直、双链平衡。配电箱位置正确、部件齐全、 箱体开孔合适，切口整齐，零线无绞接现象，箱体油漆完整，还要求箱体内外清洁，箱盖开闭灵活，箱内结线整齐，回路编号齐全正确，管子与箱体连接有专用锁紧螺母。暗装计量箱配电箱距地1.5m。（10）灯开关、风扇调速器距地1.4m。（11）卫生间插座距地1.4m，厨房插座距地1.4m。 (12)空调机专用插座距地0.3m（图中CK为空调）。(13)其余插座距地0.3m，带保护门，梯间采用声光控延时开关。(14)电话出线盒距地0.3m。(15)有线电视用户插座距地1.4m。以上开关插座等盒子均应横平竖直。(16)灯具安装高度详见施工图。(17)室内日光灯架设：（双链应平行，链子长短一致，引线粗细一样，长短与链子一致），灯架应横平，不能高低不平，架设时，应按土建施工图轴线尺寸分中而架。9、室内弱电架设与埋置(1)电话线：电话线的架设应与室外话线接线处的最近距离，电话盒应是接话处最方便之处，与施工图吻合。(2)、室内报警系统：室内报警系统应派专人施工，且不能与其他照明等设备用电线引进人才用一根套管，且必须用合格的钢管进行敷设，这样既可起安全防火作用，又可起屏蔽、抗干扰作用，布线钢管和接线盒外壳应可靠地连成一体，并单独接地（决不能和避雷设施共用地线。其它与报警系统有关的设备，均应严格按施工图纸要求 进行施工，不可自行更改和挪移地点。10、防雷与接地①建筑物防雷等级为三类。②在设避雷网、带防雷：避雷带设于屋顶女儿墙墙间水箱顶上，支持卡水平间距1m，转角处0.5m,全长0.2m，埋深0.1m，避雷带与引下线焊接长度不短于100mm。③利用钢筋混凝土（不少于二根Φ12筋）作引下线，各接点应焊成可靠的电气通络，在距室外地墙1.5m处引下线预埋，以便测试并方便引下线接地。④避雷系统接地电阻为≤欧。⑤避雷系统均为镀锌制品。⑥其他：配合土建施工预留各孔洞，不埋吊扇挂钩。三、技术措施加强工种间配合与衔接，设专人检查预留孔洞、预埋构件位置，逐层跟上，不得遗漏。弱电系统应另设一个班组进行施工，确保工程的顺利进行。四、施工进度计划1、各部分工程施工流程图：①预埋预埋②装线③接头④装开关盒⑤测试 ②装主管③装支管④装附件⑤测试自检五、特殊材料及构件计划序号材料名称1电线2给水管3排水管4分线盒5套管开关、插6座规格（mm2）1.5、2.5、4、6、10、16、25、35、Φ15、Φ20、、Φ50、Φ25、Φ100、Φ100、Φ150Φ15、Φ20单位数量计划进场日期mm2见预算2002.7m见预算2002.7m见预算2002.7个见预算2002.2m见预算2002.2个见预算2002.8 六、用工计划工程名称需用工日（个）需用人数预留预埋3605安装48012调试306防锈、防污426七、施工准备工作1、先熟悉有关技术资料，以及图纸规、规定，提出合理建议。2、把第一进场材料运到施工现场，并由监理工程师审检，方可施工。
