龙开口水电站白云岩人工骨料质量控制.pdf

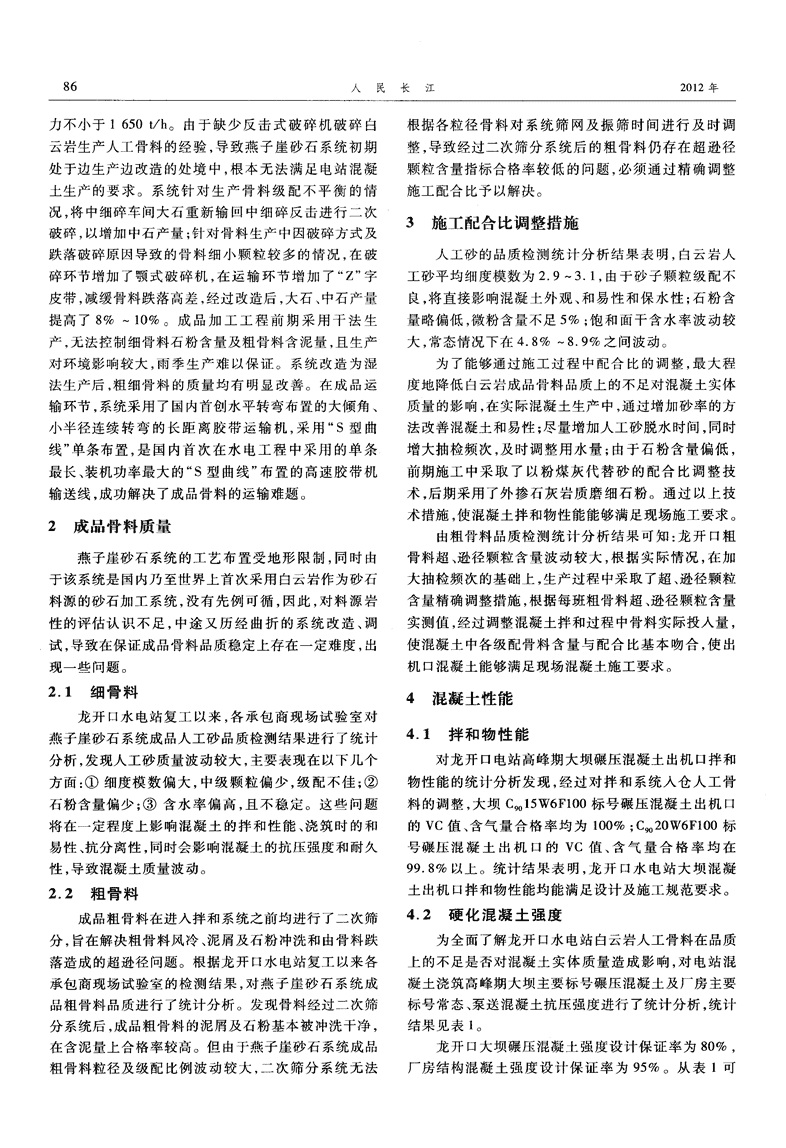

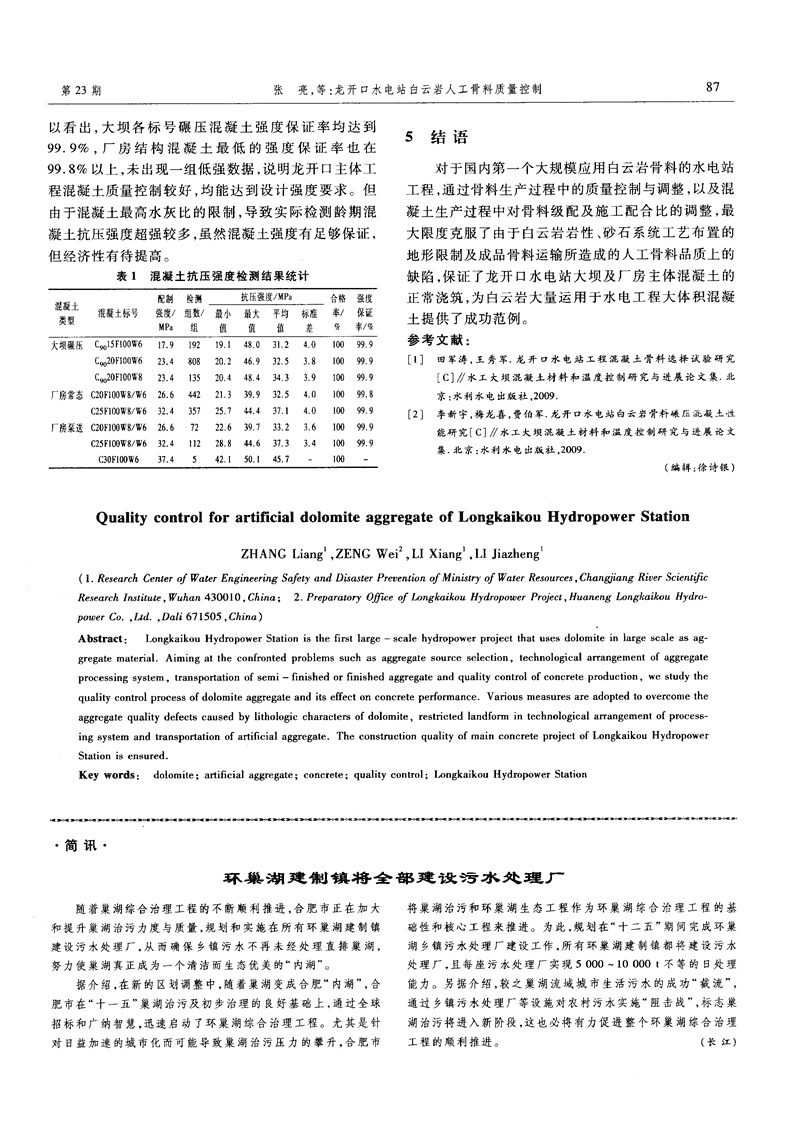

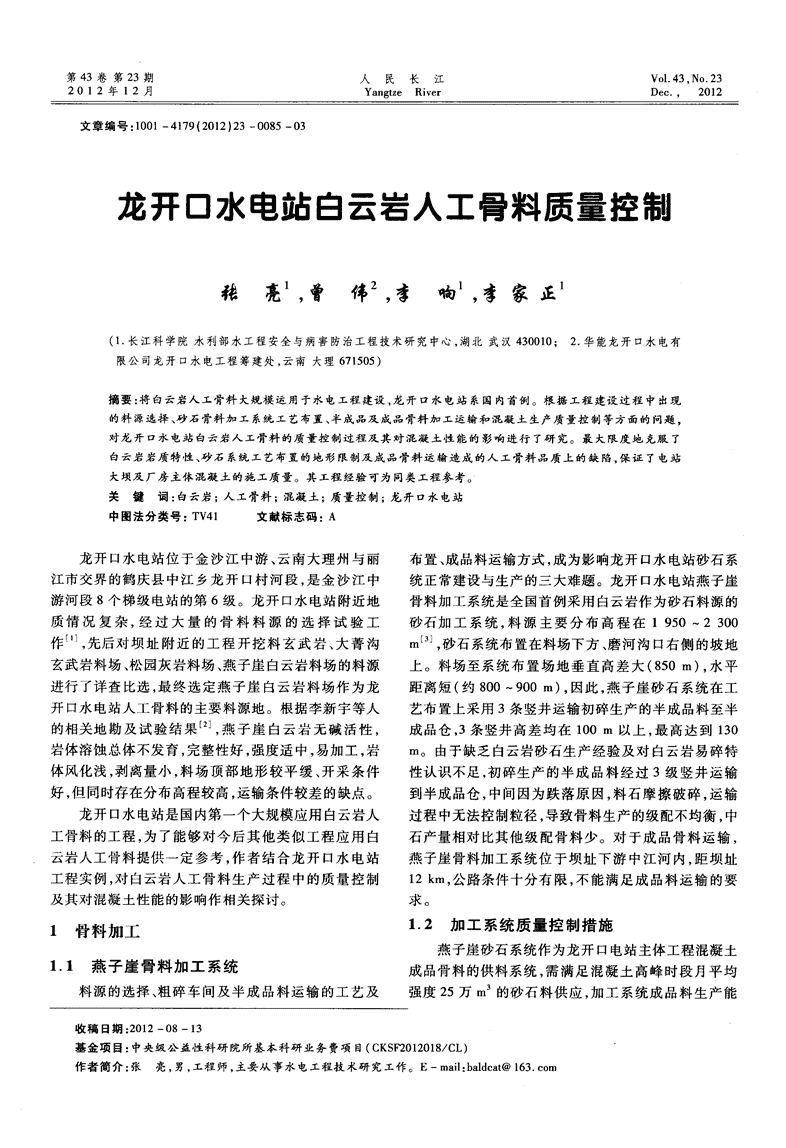

第43卷第23期人民长江V01．43．No．232012年12月YahIgtzeRiverDec．，2012文章编号：1001—4179(2012)23—0085—03龙开口水电站白云岩人工骨料质量控制张亮1，曾伟2，李响1，李家正1(1．长江科学院水利部水工程安全与病害防治工程技术研究中心，湖北武汉430010；2．华能龙开口水电有限公司龙开口水电工程筹建处，云南大理671505)摘要：将白云岩人工骨料大规模运用于水电工程建设，龙开口水电站系国内首例。根据工程建设过程中出现的料源选择、砂石骨料加工系统工艺布置、半成品及成品骨料加工运输和混凝土生产质量控制等方面的问题，对龙开Iz／"水电站白云岩人工骨料的质量控制过程及其对混凝土性能的影响进行了研究。最大限度地克服了白云岩岩质特性、砂石系统工艺布置的地形限制及成品骨科运输造成的人工骨料品质上的缺陷，保证了电站大坝及厂房主体混凝土的施工质量。其工程经验可为同类工程参考。关键词：白云岩；人工骨料；混凝土；质量控制；龙开口水电站中图法分类号：TV41文献标志码：A龙开口水电站位于金沙江中游、云南大理州与丽布置、成品料运输方式，成为影响龙开口水电站砂石系江市交界的鹤庆县中江乡龙开口村河段，是金沙江中统正常建设与生产的三大难题。龙开口水电站燕子崖游河段8个梯级电站的第6级。龙开口水电站附近地骨料加工系统是全国首例采用白云岩作为砂石料源的质情况复杂，经过大量的骨料料源的选择试验工砂石加工系统，料源主要分布高程在1950～2300作¨。，先后对坝址附近的工程开挖料玄武岩、大菁沟m日。，砂石系统布置在料场下方、磨河沟口右侧的坡地玄武岩料场、松园灰岩料场、燕子崖白云岩料场的料源上。料场至系统布置场地垂直高差大(850m)，水平进行了详查比选，最终选定燕子崖白云岩料场作为龙距离短(约800～900m)，因此，燕子崖砂石系统在工开口水电站人工骨料的主要料源地。根据李新宇等人艺布置上采用3条竖井运输初碎生产的半成品料至半的相关地勘及试验结果旧J，燕子崖白云岩无碱活性，成品仓，3条竖井高差均在100m以上，最高达到130岩体溶蚀总体不发育，完整性好，强度适中，易加工，岩m。由于缺乏白云岩砂石生产经验及对白云岩易碎特体风化浅，剥离量小，料场顶部地形较平缓、开采条件性认识不足，初碎生产的半成品料经过3级竖井运输好，但同时存在分布高程较高，运输条件较差的缺点。到半成品仓，中间因为跌落原因，料石摩擦破碎，运输龙开121水电站是国内第一个大规模应用白云岩人过程中无法控制粒径，导致骨料生产的级配不均衡，中工骨料的工程，为了能够对今后其他类似工程应用白石产量相对比其他级配骨料少。对于成品骨料运输，云岩人工骨料提供一定参考，作者结合龙开口水电站燕子崖骨料加工系统位于坝址下游中江河内，距坝址工程实例，对白云岩人工骨料生产过程中的质量控制12km，公路条件十分有限，不能满足成品料运输的要及其对混凝土性能的影响作相关探讨。求。1骨料加工1．2加工系统质量控制措施燕子崖砂石系统作为龙开口电站主体工程混凝土1．1燕子崖骨料加工系统成品骨料的供料系统，需满足混凝土高峰时段月平均料源的选择、粗碎车间及半成品料运输的工艺及强度25万m3的砂石料供应，加工系统成品料生产能收稿日期：2012—08—13基金项目：中央级公益性科研院所基本科研业务费项目(CKSF2012018／CL)作者简介：张亮，男，工程师，主要从事水电工程技术研究工作。E—mail：baldcat@163．tom 86人民长江力不小于1650t／h。由于缺少反击式破碎机破碎白根据各粒径骨料对系统筛网及振筛时间进行及时调云岩生产人工骨料的经验，导致燕子崖砂石系统初期整，导致经过二次筛分系统后的粗骨料仍存在超逊径处于边生产边改造的处境中，根本无法满足电站混凝颗粒含量指标合格率较低的问题，必须通过精确调整土生产的要求。系统针对生产骨料级配不平衡的情施工配合比予以解决。况，将中细碎车间大石重新输回中细碎反击进行二次3施工配合比调整措施破碎，以增加中石产量；针对骨料生产中因破碎方式及跌落破碎原因导致的骨料细小颗粒较多的情况，在破人工砂的品质检测统计分析结果表明，白云岩人碎环节增加了颚式破碎机，在运输环节增加了“z”字工砂平均细度模数为2．9～3．1，由于砂子颗粒级配不皮带，减缓骨料跌落高差，经过改造后，大石、中石产量良，将直接影响混凝土外观、和易性和保水性；石粉含提高了8％～10％。成品加工工程前期采用于法生量略偏低，微粉含量不足5％；饱和面干含水率波动较产，无法控制细骨料石粉含量及粗骨料含泥量，且生产大，常态情况下在4．8％～8．9％之间波动。对环境影响较大，雨季生产难以保证。系统改造为湿为了能够通过施工过程中配合比的调整，最大程法生产后，粗细骨料的质量均有明显改善。在成品运度地降低白云岩成品骨料品质上的不足对混凝土实体输环节，系统采用了国内首创水平转弯布置的大倾角、质量的影响，在实际混凝土生产中，通过增加砂率的方小半径连续转弯的长距离胶带运输机，采用“s型曲法改善混凝土和易性；尽量增加人工砂脱水时间，同时线”单条布置，是国内首次在水电工程中采用的单条增大抽检频次，及时调整用水量；由于石粉含量偏低，最长、装机功率最大的“S型曲线”布置的高速胶带机前期施工中采取了以粉煤灰代替砂的配合比调整技输送线，成功解决了成品骨料的运输难题。术，后期采用了外掺石灰岩质磨细石粉。通过以上技术措施，使混凝土拌和物性能能够满足现场施工要求。2成品骨料质量由粗骨料品质检测统计分析结果可知：龙开口粗燕子崖砂石系统的工艺布置受地形限制，同时由骨料超、逊径颗粒含量波动较大，根据实际情况，在加于该系统是国内乃至世界上首次采用白云岩作为砂石大抽检频次的基础上，生产过程中采取了超、逊径颗粒料源的砂石加工系统，没有先例可循，因此，对料源岩含量精确调整措施，根据每班粗骨料超、逊径颗粒含量性的评估认识不足，中途又历经曲折的系统改造、调实测值，经过调整混凝土拌和过程中骨料实际投入量，试，导致在保证成品骨料品质稳定上存在一定难度，出使混凝土中各级配骨料含量与配合比基本吻合，使出现一些问题。机口混凝土能够满足现场混凝土施工要求。2．1细骨料4混凝土性能龙开口水电站复工以来，各承包商现场试验室对燕子崖砂石系统成品人工砂品质检测结果进行了统计4．1拌和物性能分析，发现人工砂质量波动较大，主要表现在以下几个对龙开口电站高峰期大坝碾压混凝土出机口拌和方面：①细度模数偏大，中级颗粒偏少，级配不佳；②物性能的统计分析发现，经过对拌和系统人仓人工骨石粉含量偏少；③含水率偏高，且不稳定。这些问题料的调整，大坝C。。15W6F100标号碾压混凝土出机口将在一定程度上影响混凝土的拌和性能、浇筑时的和的VC值、含气量合格率均为100％；C。。20W6F100标易性、抗分离性，同时会影响混凝土的抗压强度和耐久号碾压混凝土出机口的VC值、含气量合格率均在性，导致混凝土质量波动。99．8％以上。统计结果表明，龙开口水电站大坝混凝2．2粗骨料土出机口拌和物性能均能满足设计及施工规范要求。成品粗骨料在进入拌和系统之前均进行了二次筛4．2硬化混凝土强度分，旨在解决粗骨料风冷、泥屑及石粉冲洗和由骨料跌为全面了解龙开口水电站白云岩人工骨料在品质落造成的超逊径问题。根据龙开口水电站复工以来各上的不足是否对混凝土实体质量造成影响，对电站混承包商现场试验室的检测结果，对燕子崖砂石系统成凝土浇筑高峰期大坝主要标号碾压混凝土及厂房主要品粗骨料品质进行了统计分析。发现骨料经过二次筛标号常态、泵送混凝土抗压强度进行了统计分析，统计分系统后，成品粗骨料的泥屑及石粉基本被冲洗干净，结果见表1。在含泥量上合格率较高。但由于燕子崖砂石系统成品龙开口大坝碾压混凝土强度设计保证率为80％，粗骨料粒径及级配比例波动较大，二次筛分系统无法厂房结构混凝土强度设计保证率为95％。从表1可 第23期张亮，等：龙开口水电站白云岩人工骨料质量控制87以看出，大坝各标号碾压混凝土强度保证率均达到5结语99．9％，厂房结构混凝土最低的强度保证率也在99．8％以上，未出现一组低强数据，说明龙开口主体工对于国内第一个大规模应用白云岩骨料的水电站程混凝土质量控制较好，均能达到设计强度要求。但工程，通过骨料生产过程中的质量控制与调整，以及混由于混凝土最高水灰比的限制，导致实际检测龄期混凝土生产过程中对骨料级配及施工配合比的调整，最凝土抗压强度超强较多，虽然混凝土强度有足够保证，大限度克服了由于白云岩岩性、砂石系统工艺布置的但经济性有待提高。地形限制及成品骨料运输所造成的人工骨料品质上的表1混凝土抗压强度检测结果统计缺陷，保证了龙开1：1水电站大坝及厂房主体混凝土的正常浇筑，为白云岩大量运用于水电工程大体积混凝土提供了成功范例。参考文献：[1]田军涛，王秀军．龙开口水电站工程混凝土骨料选择试验研究[C]／／水工大坝混凝土材料和温度控制研究与进展论文集．北京：水利水电出版社，2009．[2]李新宇，梅龙喜，费伯军．龙开口水电站白云岩骨料碾压混凝土性能研究[C]∥水工大坝混凝土材料和温度控制研究与进展论文集．北京：水利水电出版社．2009．(编辑：徐诗银)QualitycontrolforartificialdolomiteaggregateofLongkaikouHydropowerStationZHANGLian91，ZENGWei2，LIXian91，LIJiazhen9101．ResearchCenter砖WaterEngineeringSafetyandDisasterPreventionojMinistryojWaterResources。ChangjiangRiverScientificResearchInstitute，Wuhan430010，China；2．PreparatoryOfficeofLongkaikouHydropowerProject，HuanengLongkaikouHydro—powerCo．，Ltd．，Dali671505，China)Abstract：LongkaikouHydropowerStationisthefirstlarge—scalehydropowerprojectthatusesdolomiteinlargescaleasag—gregatematerial．Aimingattheconfrontedproblemssuchasaggregatesourceselection，technologicalarrangementofaggregateofsemi—finishedorfinishedandcontrolofconcretetheprocessingsystem，transportationaggregatequalityproduction，westudyanditseffectonconcretearetoovercomethequalitycontrolprocessofdolomiteaggregateperformance．Variousmeasuresadopteddefectscausedcharactersofdolomite，restrictedlandforminofaggregatequalitybylithologictechnologicalarrangementprocess—ingsystemandtransportationofartificialaggregate．TheconstructionqualityofmainconcreteprojectofLongkaikouHydropowerStationiSensured．Keywords：dolomite；artificialaggregate；concrete；qualitycontrol；LongkaikouHydropowerStation·简讯·环巢湖建制镇将全部建设污水处理厂随着巢湖综合治理工程的不断顺利推进，合肥市正在加大将巢湖治污和环巢湖生态工程作为环巢湖综合治理工程的基和提升巢湖治污力度与质量，规划和实施在所有环巢湖建制镇础性和核心工程来推进。为此，规划在“十二五”期间完成环巢建设污水处理厂，从而确保乡镇污水不再未经处理直排巢湖，湖乡镇污水处理厂建设工作，所有环巢湖建制镇都将建设污水努力使巢湖真正成为一个清洁而生态优美的“内湖”。处理厂，且每座污水处理厂实现5000～10000t不等的日处理据介绍，在新的区划调整中，随着巢湖变成合肥“内湖”，合能力。另据介绍，较之巢湖流域城市生活污水的成功“截流”，肥市在“十一五”巢湖治污及初步治理的良好基础上，通过全球通过乡镇污水处理厂等设施对农村污水实施“阻击战”，标志巢招标和广纳智慧，迅速启动了环巢湖综合治理工程。尤其是针湖治污将进入新阶段，这也必将有力促进整个环巢湖综合治理对日益加速的城市化而可能导致巢湖治污压力的攀升，合肥市工程的顺利推进。(长江)
