施工质量技术交底卡(水电部分).doc

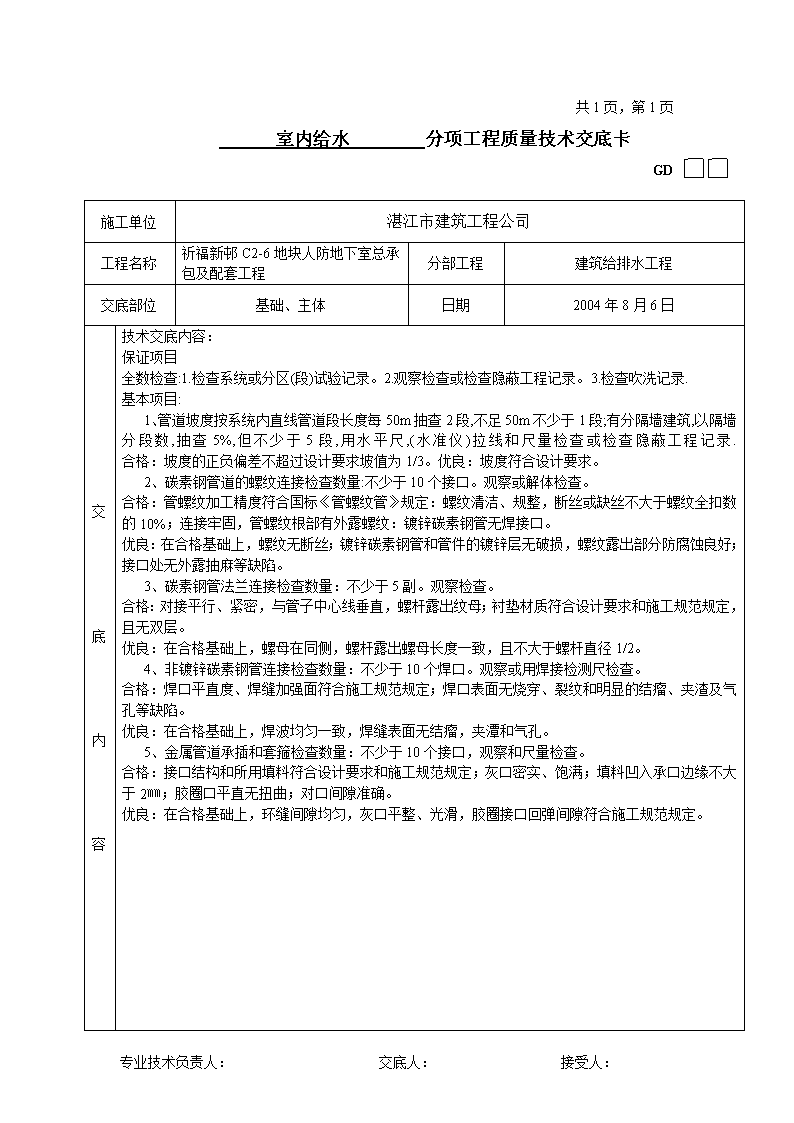

共1页，第1页室内给水分项工程质量技术交底卡GD施工单位湛江市建筑工程公司工程名称祈福新邨C2-6地块人防地下室总承包及配套工程分部工程建筑给排水工程交底部位基础、主体日期2004年8月6日交底内容技术交底内容：保证项目全数检查:1.检查系统或分区(段)试验记录。2.观察检查或检查隐蔽工程记录。3.检查吹洗记录.基本项目:1、管道坡度按系统内直线管道段长度每50m抽查2段,不足50m不少于1段;有分隔墙建筑,以隔墙分段数,抽查5%,但不少于5段,用水平尺,(水准仪)拉线和尺量检查或检查隐蔽工程记录.合格：坡度的正负偏差不超过设计要求坡值为1/3。优良：坡度符合设计要求。2、碳素钢管道的螺纹连接检查数量:不少于10个接口。观察或解体检查。合格：管螺纹加工精度符合国标《管螺纹管》规定：螺纹清洁、规整，断丝或缺丝不大于螺纹全扣数的10%；连接牢固，管螺纹根部有外露螺纹：镀锌碳素钢管无焊接口。优良：在合格基础上，螺纹无断丝；镀锌碳素钢管和管件的镀锌层无破损，螺纹露出部分防腐蚀良好；接口处无外露抽麻等缺陷。3、碳素钢管法兰连接检查数量：不少于5副。观察检查。合格：对接平行、紧密，与管子中心线垂直，螺杆露出纹母；衬垫材质符合设计要求和施工规范规定，且无双层。优良：在合格基础上，螺母在同侧，螺杆露出螺母长度一致，且不大于螺杆直径1/2。4、非镀锌碳素钢管连接检查数量：不少于10个焊口。观察或用焊接检测尺检查。合格：焊口平直度、焊缝加强面符合施工规范规定；焊口表面无烧穿、裂纹和明显的结瘤、夹渣及气孔等缺陷。优良：在合格基础上，焊波均匀一致，焊缝表面无结瘤，夹潭和气孔。5、金属管道承插和套箍检查数量：不少于10个接口，观察和尺量检查。合格：接口结构和所用填料符合设计要求和施工规范规定；灰口密实、饱满；填料凹入承口边缘不大于2㎜；胶圈口平直无扭曲；对口间隙准确。优良：在合格基础上，环缝间隙均匀，灰口平整、光滑，胶圈接口回弹间隙符合施工规范规定。专业技术负责人：交底人：接受人： 共2页，第1页室外给水分项工程质量技术交底卡GD施工单位湛江市建筑工程公司工程名称祈福新邨C2-6地块人防地下室总承包及配套工程分部工程建筑给排水工程交底部位基础、主体日期2004年8月6日交底内容技术交底内容：保证项目全数检查:1、全数检查管网或分段试验记录。2、观察检查或隐蔽工程记录。3、检查吹洗记录。基本项目:1、管道的坡度接管网内直线管段长度每100m抽查段3，不足100m不少于2段，用水准仪（水平尺）拉线和尺量检查或检查测量记录。合格：坡度正负偏差不起过设计要求坡度值的1/3。优良：坡度符合设计要求。2、套箍接口检查数量不少于10个接口，观察和尺量检查。合格：接口结构或所用填料，应符合设计要求和施工规范规定，灰口密实、饱满。填料凹入承口边缘不大于2㎜，胶圈接口平直、无扭曲。对口间隙准确。优良：合格基础上，环缝均匀、灰口平整、光滑、养护良好，胶圈接口回弹隙间隙符合设计要求。3、镀锌碳素钢筋的螺纹连接。检查数量不少于10个接口，观察或解体检查。合格：管螺纹加工精度符合国际《管螺纹》规定：螺纹清洁、规整、断丝或缺丝不大于螺纹全扣数的10%，连接牢固，管螺纹根部有外露纹；镀锌碳素钢管无焊接口。优良：在合格基础上，螺纹无断丝，镀锌碳素钢管和管件的镀锌无破损，螺纹露出部分防腐蚀良好，接口处无露出油麻等缺陷。碳素钢管的法兰连接。合格：对接平行、紧密、与管子中心线垂直，螺杆露出螺母，衬垫材质符合设计要求和施工规范规定，且无双层。优良：在合格基础上，螺母在同侧，螺杆露出螺母长度一致，且不大于螺杆杆直径1/2。检查数量不大于10个焊口、观察或用焊接检测尺检查，螺纹连接和法兰连接质量标准同镀锌钢管。4、非碳素钢管的焊接：合格：焊口平直度、焊缝加强符合施工规范规定，连口面表无烧穿、裂纹和明显的结瘤、夹渣及气孔等缺陷。优良：在合格基础上，焊波均匀一致，焊缝表面无结瘤，夹渣和气孔。5、管道支架（吊托）及道套（墩）安装的检查数量不少于10个、观察和尺量检查.合格:构造正确、埋设平正牢固。优良：在合格基础上，排列整齐，支架与管子接触紧密。6、阀门安装按不同规格、型号抽查全数的10%，但不少于10个。检查和检查出厂合格证试验单。合格：型号、规格、耐压强度和严密性试验结果，符合设计要求和施工规范规定。位置，进出口方向正确，连接牢固紧密。优良：在合格基础上，启闭灵活，朝向合理，表面洁净。7、埋地管道的防腐层50m抽查一处，但不少于10处。观察或切开防腐层检查。合格：材质和结构符合设计要求和施工规范规定，卷材与管道以及各层卷材间粘结牢固。 共2页，第2页交底内容8、涂漆检查不少于10处，观察检查。合格：油漆种类和涂刷遍数符合设计要求，附着良好，无脱皮、起泡和漏涂。优良：在合格基础上，漆膜厚度均匀，色泽一致，无流淌及污染现象。专业技术负责人：交底人：接受人： 共1页，第1页电气安装分项工程质量技术交底卡GD施工单位湛江市建筑工程公司工程名称祈福新邨C2-6地块人防地下室总承包及配套工程分部工程建筑给排水工程交底部位基础、主体日期2004年8月6日交底内容技术交底内容：配管及管内穿线工程施工完成后，应按设计或《电气装置安装工程施工及验收规范》《建筑电气安装工程质量检验评定标准》和国家规定的电气用材等材料规定检查其施工质量。质量合格标准应符合以下规定：1、管材、导线必须具有出厂质量合格证，其品种、规格及性能指标等，必须符合设计要求和国家的标准规定。2、管子敷设的施工质量应符合设计要求：（1）连接紧密，管口光滑、护口齐全；明配管及其支架平直牢固，排列整齐，管子弯曲处无明显皱折，油漆防腐完整，暗配管保护层大于15㎜。（2）盒（箱）设置正确，固定可靠，管子进入盒（箱）处顺直，在盒（箱）内露出的长度小于5㎜，用锁紧螺母固定的管口，管子露出锁紧螺母的纹为2~4扣。（3）管路的保护：穿过建筑手和设备基础处加套保护管进行隐蔽工程记录。（4）管内穿线：在盒（箱）内导线有适当余量，导线立管内无接头，不进入盒（箱）的垂直管子的上口穿线后密封处理良好，导线连接牢固、包扎严密，绝缘良好，不伤芯线。专业技术负责人：交底人：接受人： 共1页，第1页给排水安装分项工程质量技术交底卡GD施工单位湛江市建筑工程公司工程名称祈福新邨C2-6地块人防地下室总承包及配套工程分部工程建筑给排水工程交底部位基础、主体日期2004年8月6日交底内容技术交底内容：室内水表是工业、民用建筑中的重要装置，安装的质量决定使用功能。因此，安装时的施工技术和质量监控必须执行设计或《采暖与卫生工程施工及验收规范》及国家消防规程的规定。（一）水表安装水表是耗用水量的计量装置，为保证下正常的运行和检查、维修，在安装时除设计明确规定外，还要求安装的位置处在便于观测、修检、不受曝晒、污染。水表安装的施工条件、施工工艺和质量监控应符合下列要求：1、施工条件：（1）水表安装应在室内墙体砌筑和抹灰完成后进行。（2）室内给水干管、立管已安装完成，将水表安表位置的管接头按要求预留出。2、施工工艺：水表安装时应按下列施工工艺要求，在施工过程中进行质量监控。（1）先检查水表的型号、规格与设计要求相符，要有产品质量检验合格证。（2）核对预留水表分支的接头、口径、标高和水表位置，应满足施工安装的技术要求。（3）安装时应在墙上标出水表、阀门、活节等配件安装位置及水表前后所需直线管段长度，再同前往后逐段测量，进行配管连接。（4）水表安装时要注意水表箭头方向应与流水方向相一致，对螺翼式水表，表前与阀门应有8~10倍水表直径的直线管段，对其它水表，表前后应有不小于30㎜的直线管段。（5）水表支管除表前后需有直线管段外，其它超出部分管段应按弯沿墙敷高，支管长度大于1.2m时，应设管卡固定。3、安装质量标准：（1）水表安装应平正，进水口中心距地面标高符合设计要求。（2）水表外壳距墙内表面距离为10~30㎜。（3）水表前后有符合规范规定的直线管段距离。（4）管道螺纹连接处，根部外露纹2~3扣，将多余油麻清理干净，对破损的镀锌层表面做好防腐处理后，再涂银粉。专业技术负责人：交底人：接受人： 共1页，第1页电气安装分项工程质量技术交底卡GD施工单位湛江市建筑工程公司工程名称祈福新邨C2-6地块人防地下室总承包及配套工程分部工程建筑给排水工程交底部位基础、主体日期2004年8月6日交底内容技术交底内容：电气照明器具及配电箱安装质量的合格标准应符合以下规定：1、电气照明工程所用的器具及配电箱的型号、规格，均应符合设计要求；重要器具技术要求和性能指标，应符合国家有关相应标准的规定。2、大（重）型灯具、吊扁安装用吊钩、预埋件，必须埋设牢固；吊扁杆安装的防松、防振装置，均应齐全和安全可靠。3、器具安装应符合如下规定：（1）器具及其支架牢固端正，位置正确，有木台的安装在木台中心；（2）暗插座、暗开关的盖板紧贴墙面，四周无缝隙；4、配电箱（盘、板）安装：位置正确，部件齐全，箱体开孔合适，切口整齐；暗或配电箱箱盖紧贴墙面；零线经汇流排（零线端子）连接，无绞接现象；箱体（盘、板）油漆完整。5、导线与器具连接，应符合如下规定：(1)连接牢固紧密、不伤芯线，压板连接时压紧无松动，螺栓连接时，在同一端子上导线不超过两要件，防松垫圈等配件齐全。（2）开关切断相线，螺口灯头相线接在中心触点的端子一，同样用途的三相插座的接线相序排列一致；单相插座的接线，面对插座的右极接相线，左极接零线，单个三孔、三相四孔插座的接地（接零）线接在正上方，插座的接地（接零）线单独敷设，不与工作零线混同。（3）器具的接地（接零）保护措施和其他安全防护等要求，都必须符合设计要求和施工规范的规定。专业技术负责人：交底人：接受人：
