水电站工业电视及门禁系统设备采购招标文件.doc

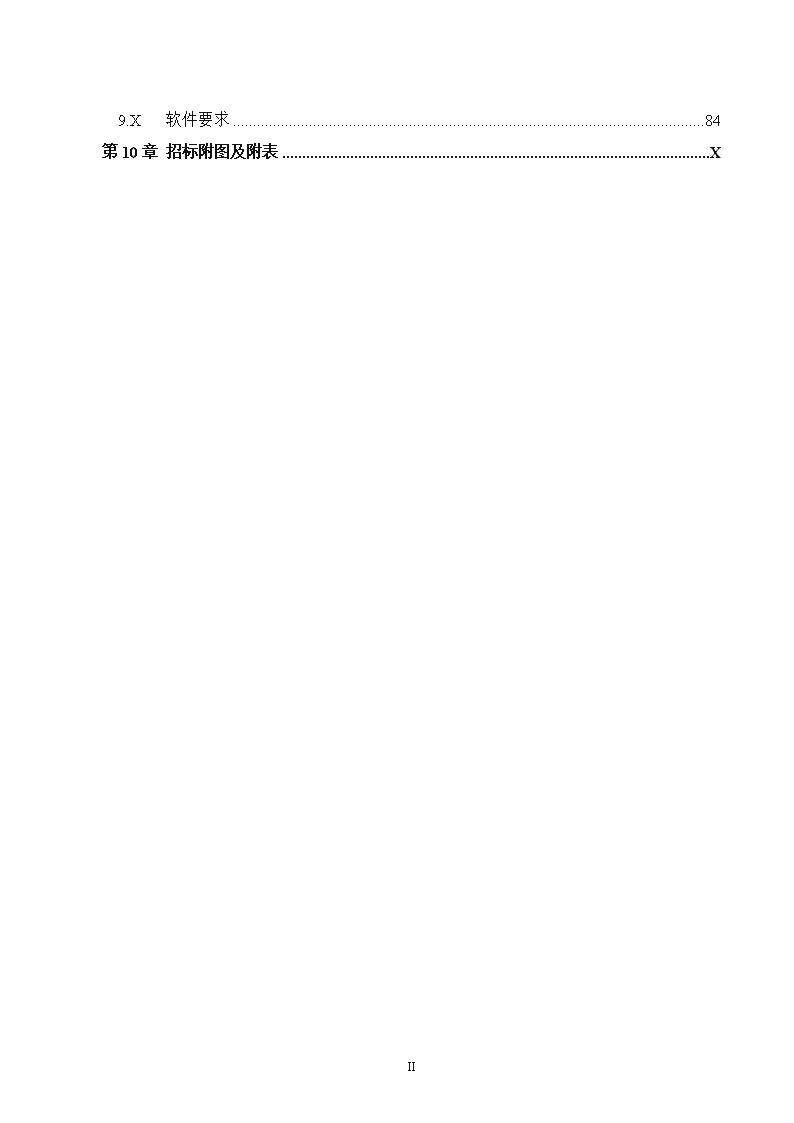

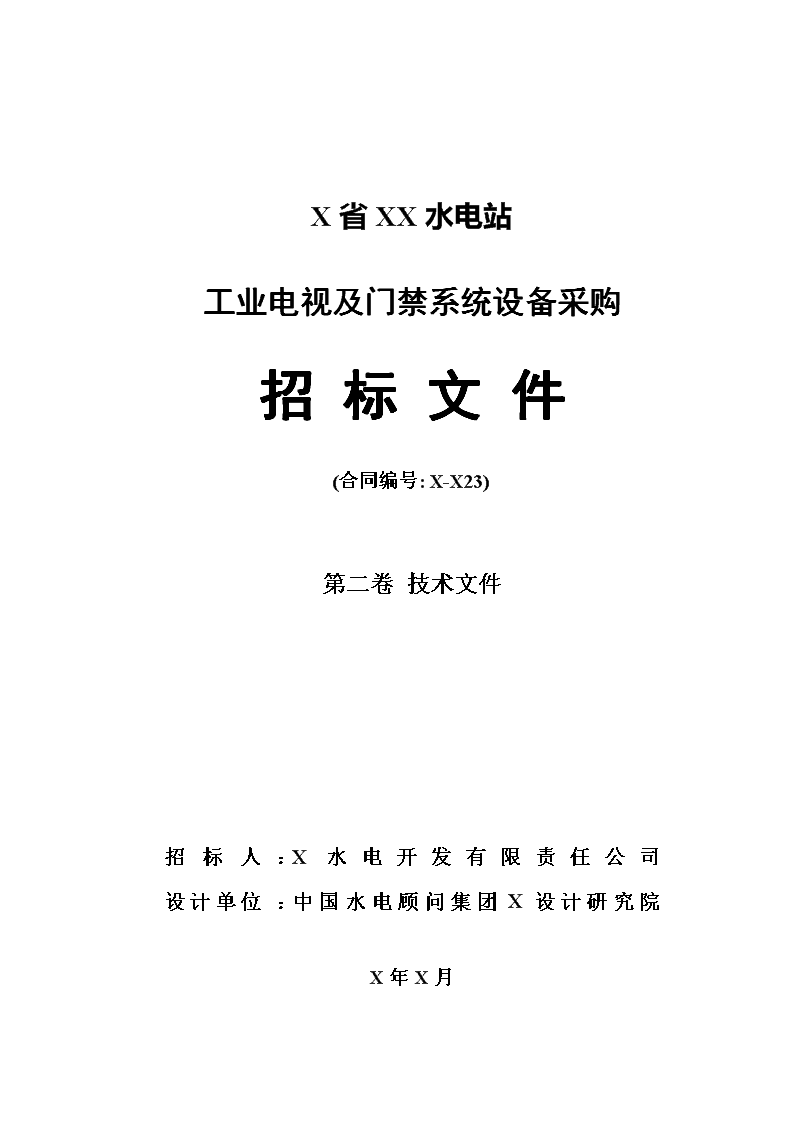

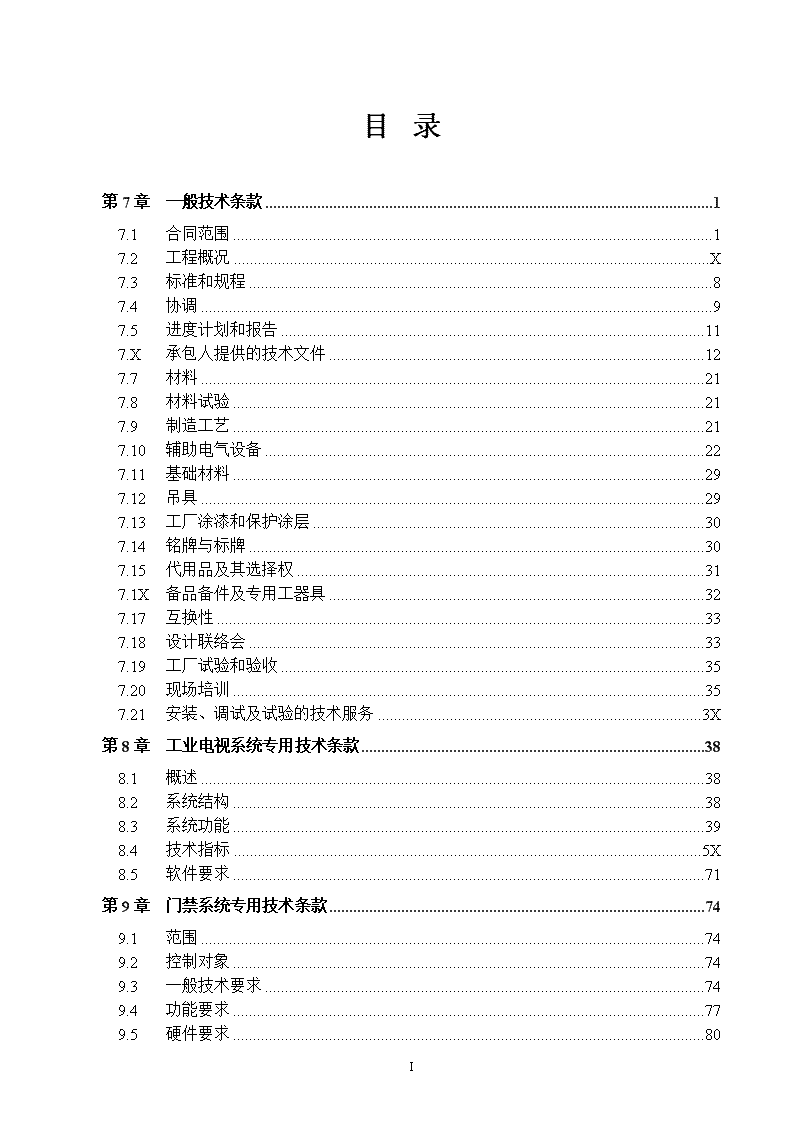

X省XX水电站工业电视及门禁系统设备采购招标文件(合同编号:X-X23)第二卷技术文件招标人：X水电开发有限责任公司设计单位：中国水电顾问集团X设计研究院X年X月 目录第7章一般技术条款17.1合同范围17.2工程概况X7.3标准和规程87.4协调97.5进度计划和报告117.X承包人提供的技术文件127.7材料217.8材料试验217.9制造工艺217.10辅助电气设备227.11基础材料297.12吊具297.13工厂涂漆和保护涂层307.14铭牌与标牌307.15代用品及其选择权317.1X备品备件及专用工器具327.17互换性337.18设计联络会337.19工厂试验和验收357.20现场培训357.21安装、调试及试验的技术服务3X第8章工业电视系统专用技术条款388.1概述388.2系统结构388.3系统功能398.4技术指标5X8.5软件要求71第9章门禁系统专用技术条款749.1范围749.2控制对象749.3一般技术要求749.4功能要求779.5硬件要求80II 9.X软件要求84第10章招标附图及附表XII 第7章一般技术条款7.1合同范围7.1.1概述(1)承包人应提供一整套全新的、完整的、符合本合同文件规定运行功能和性能的X水电站工业电视及门禁系统设备及其附属设备、备品备件、专用工器具和仪器等（以下简称合同设备），并保证设备质量与使用寿命；(2)全面负责合同设备的设计（包括硬件、软件的设计）、制造、所需材料和部件的采购、X套、工厂试验、装配、包装、保管、运输及保险、交货、现场开箱检验；(3)提交全套技术文件；(4)提供必要的安装、检查、维修设备、试验设备和仪器仪表；(5)提供设计联络会、工厂组装及试验见证、出厂验收等服务以及双方协商的其它地点执行合同的有关服务；培训发包人技术人员；(6)负责合同设备与电站消防监控系统承包人、集控中心工业电视系统承包人和X工业电视系统承包人等的配合、协调等服务；参加这些设备之间的调试配合工作；参加需协调配合的其他承包人召开的设计联络会；(7)提供合同规定提交的设备内部及设备之间的连接用光缆（含尾纤及连接附件等）、电缆线（发包人提供设备柜（箱）与摄像机之间的网线和电源电缆）和连接件。工业电视及门禁系统与厂内光纤通信系统、消防监控系统的接口界面在厂内光纤通信、消防监控等设备柜侧，工业电视及门禁系统需提供至其它系统设备柜的连接光缆、电缆及附件，承包人应确保各系统间的互连互通。(8)对合同设备的安装承包人的现场安装、试运行、验收提供技术指导、监督服务和相关配合工作。负责对本合同设备进行现场调试与试验，完X系统的模拟和在线调试工作，全部实现软、硬件的功能。参加水轮发电机组的试运行、72h连续试运行和考核试运行。参加合同设备初步验收和最终验收；(9)承包人88 所提供的不仅是各个单项设备而应是一个系统，即使有的设备或要做的工作在本合同范围的细节中没有特别提到，但只要这些设备和工作对于系统设备的完整性而言是必要的，就都应该提供，其费用包括在合同总价中。7.1.1供货范围(1)承包人应提供全套工业电视及门禁系统及其附属设备，应包括但不限于下列设备：表7.1-1工业电视及门禁系统设备供货表序号设备名称单位数量备注一、工业电视1视频监控终端套1含软、硬件2视频监控客户端套2含软、硬件3视频管理服务器套1含软、硬件4地下副厂房通信机房工业电视控制柜套14.1中控室核心以太网交换机套1端口数配置参见附图一4.2地下主副厂房核心以太网交换机套1端口数配置参见附图一4.3地下副厂房区域交换机套1端口数配置参见附图一及附表一4.4图像存储服务器套1含软、硬件4.5电源设备等套14.6光纤配线架和光纤跳线套1满足所有光缆纤芯的接续，包括备用芯5地下主变洞开关站继保室工业电视控制柜套15.1核心以太网交换机套1端口数配置参见附图一5.2图像存储服务器套1含软、硬件5.3电源设备等套15.4光纤配线架和光纤跳线套1满足所有光缆纤芯的接续，包括备用芯6上游调压室工业电视控制柜6.1核心以太网交换机套1端口数配置参见附图一6.2图像存储服务器套1含软、硬件6.3电源设备等套16.4光纤配线架和光纤跳线套1满足所有光缆纤芯的接续，包括备用芯88 1溢洪道配电室工业电视控制柜7.1核心以太网交换机套1端口数配置参见附图一7.2图像存储服务器套1含软、硬件7.3DC220V/AC220V逆变电源装置套17.4电源设备等套17.5光纤配线架和光纤跳线套1满足所有光缆纤芯的接续，包括备用芯2进水口事故闸门室工业电视控制箱套18.1核心以太网交换机套1端口数配置参见附图一8.2图像存储服务器套1含软、硬件8.3电源设备等套18.4光纤配线架和光纤跳线套1满足所有光缆纤芯的接续，包括备用芯3工业电视设备箱套159.1区域以太网交换机套15端口配置参见附图一及附表一9.2电源设备等套159.3光纤配线架和光纤跳线套2满足所有光缆纤芯的接续，包括备用芯9.4光纤接线盒等附件套13防护等级≥IPX5，用于光缆和尾纤的接续4现地摄像机套10.1网络枪式摄像机台92A型，含防护罩、安装支架等，其中X个配防爆护罩10.2网络半球摄像机台7B型，含防护罩、安装支架等10.3百万像素网络枪式摄像机台39C型，含防护罩、安装支架等10.4百万像素网络半球摄像机台24D型，含防护罩、安装支架等10.5百万像素网络快球摄像机台4XE型，含防护罩、安装支架等10.6网络快球摄像机台XF型，含防护罩、安装支架等5红外灯套516避雷器套177光纤收发器套42多模8光纤收发器箱套42壁挂式，防护等级≥IPX88 5，用于布置光纤收发器1安装立杆及基础套X2液晶电视墙套16.1液晶电视墙服务器套1含软、硬件16.2液晶显示器套X用于1套（3×2）电视墙拼接16.3安装支架套1用于1套（3×2）电视墙安装3光缆17.1防鼠咬阻燃标准松套管无金属多模光缆千米15多模4芯，含PVCΦ32保护管、光纤接线盒等连接附件17.2防鼠咬阻燃标准松套管无金属单模光缆千米2单模4芯，含PVCΦ32保护管、光纤接线盒等连接附件二、门禁系统1门禁系统管理工作站套12门禁系统制卡装置套13光纤收发器套10多模4光纤收发器套3单模5光纤收发器箱套13壁挂式，防护等级≥IPX5，用于布置光纤收发器6门禁系统控制柜套1地下副厂房5.1工业级以太网交换机套15.2通讯转换器套15.3电源设备等套15.4光纤配线架和光纤跳线套17门禁系统控制器箱（1门）套12含通讯转换器、电源设备等8门禁系统控制器箱（2门）套4含通讯转换器、电源设备等9门禁系统控制器箱（4门）套12含通讯转换器、电源设备等10门禁系统控制器箱（8门）套X含通讯转换器、电源设备等11读卡器套12012出门按钮套9013电锁（含门磁）套70电插锁，用于双门14电锁（含门磁）套20电插锁，用于单门88 1闭门器套70双门2闭门器套20单门3门卡套500含卡套等4光纤接线盒等附件套10防护等级≥IPX5，用于光缆和尾纤的接续5防鼠咬阻燃标准松套管无金属多模光缆千米X多模4芯，含PVCΦ32保护管、光纤接线盒等连接附件6防鼠咬阻燃标准松套管无金属单模光缆千米2单模4芯，含PVCΦ32保护管、光纤接线盒等连接附件注：上述设备和材料的最终数量以设联会确定为准。(1)提供在技术规范中规定的备品备件、专用工器具、维修试验设备。承包人推荐的备品备件、专用工器具、维护试验设备应按发包人的选择供货；表7.1-2工业电视及门禁系统规定的备品备件和专用工器具表序号设备名称单位数量备注一、工业电视系统1摄像机1.1网络枪式摄像机台10A型，含防护罩、安装支架等1.2网络半球摄像机台1B型，含防护罩、安装支架等1.3百万像素网络枪式摄像机台4C型，含防护罩、安装支架等1.4百万像素网络半球摄像机台3D型，含防护罩、安装支架等1.5百万像素网络快球摄像机台5E型，含防护罩、安装支架等1.6网络快球摄像机台1F型，含防护罩、安装支架等2红外灯套X3避雷器套24光纤收发器套4多模5光纤收发器箱套4壁挂式，防护等级≥IPX5，用于布置光纤收发器6以太网交换机套18个100MRJ45电口，4个100M多模光口7电源设备套48磁盘阵列硬盘块72TB二、门禁系统88 1门禁系统控制器箱（1门）套2含通讯转换器、电源设备等2门禁系统控制器箱（2门）套1含通讯转换器、电源设备等3读卡器套124出门按钮套95电锁（含门磁）套7电插锁，用于双门6电锁（含门磁）套2电插锁，用于单门7闭门器套7双门8闭门器套2单门9光纤收发器套1多模10光纤收发器套1单模11光纤收发器箱套2壁挂式，防护等级≥IPX5，用于布置光纤收发器12通讯转换器套213电源设备套2三、专用工器具1专用工器具套1(1)在本招标文件中未专门提到的，但属于一个完整的和性能良好的工业电视及门禁系统必不可少的或对改善系统运行性能所必需的元件或装置，承包人仍将提供。全套系统应包括本招标文件所阐述的全部软、硬件设备以及构X本完整系统所必须的辅助设备。7.1工程概况7.1.1概述X水电站位于X省X彝族XX、X、X三县交界处的X干流XX上，是X干流上的重要X电站。其上游紧接具有年调节水库的龙头XX水电站，下游依次为X、X（已建X）和X水电站。X水电站是X上水头最高、装机规模最大的一座水电站，同时也是世界上该水头段单机容量和装机规模最大的水电站之一。电站总装机容量XMW，单机容量XMW，最大净水头X.8m，额定水头2Xm，多年平均发电量24X88 亿kW·h，保证出力1972MW，年利用小时5048h。电站以500kV电压等级接入电力系统，在系统中担任调峰、调频和事故备用。电站按无人值班设计。本电站所有的海拔高程均以黄海零点为基准面。7.1.1工程自然条件7.1.1.1环境温度和湿度多年平均气温18.3℃极端最高气温39.0℃极端最低气温1.3℃多年平均相对湿度X8.0%7.1.1.2地震情况场地地震基本烈度Ⅶ度地震设防烈度Ⅶ度地震加速度0.2g（水平）0.1g（垂直）7.1.1.3海拔高度厂房发电机层高程为1334.30m。7.1.2电站运行方式X一、X水电站将联合运行，汛期X～9月一般承担系统基荷、腰荷，枯水期电站运行日调节，承担系统腰荷、峰荷。7.1.3电站交通和运输条件7.1.3.1航空距X水电站工地最近的航空港为X港（2级航空港），可起降B737型客机，开通有至周边省会城市的短途航线。电站周边地区的X都市、X市、X市航空港为1级航空港，可起降各类大型客、货运输机，开行至全国各地主要城市航线。7.1.3.2铁路距X水电站工地最近的铁路线为XX铁路。发包人在XX铁路的X火车站附近设置物资转运站，已建X。货物铁路运输运到XX铁路的X物资转运站，再通过88 X水电站专用公路运输转运到工地。XX铁路至X转运站的运输一般宜按X超限运输尺寸控制。X转运站至工地的公路里程约为X4km，桥涵设计荷载为汽车－40，挂车－300。7.1.1.1公路公路运输可经国道X到X。X转运站至X水电站工地的公路为专用公路，里程约为X4km，桥涵设计荷载为汽车－40，挂车－300。X转运站至X水电站工地的公路为电站专用公路，里程约为90km。7.1.2电站提供的电源交流电源：380V，220V，50Hz，电压变化范围为：80%～115%；频率：50Hz，频率变化范围为48～52Hz；7.2标准和规程7.2.1承包人应按下列机构、协会和其它组织的标准、规程的相应条款，进行合同设备的设计、制造和试验。承包人应把下面的标准和规程中与合同设备有直接关系的适用部分，以及承包人的标准、规程等相关文件送交发包人。机构或标准名称代号缩写国际标准化组织ISO国际电工委员会(标准)IEC国际电气和电子工程师协会IEEE中华人民共和国国家标准GB中华人民共和国原电力部(电力行业)标准DL除特别说明外，采用以下标准。凡未注明时间的标准，其最新版本应用于本工程。序号标准代号标准名称1GA/T75安全防范工程程序与要求2GBJ42工业企业通信设计规范3GBJ115工业电视系统工程设计规范4GB50198民用闭路监视电视系统工程技术规范88 1ONC-TB201安全防范工程的设计、安装与开通程序2GBJ1X建筑电气设计规范3GB50194建筑工程施工现场供用电安全规范4GBJ303建筑电气安装工程质量检验评定标准5GPT75防盗报警控制器设计规范6GB12XX3防盗报警控制器通用技术条件7DL/T5132水力发电厂二次接线设计规范8GB501X9电气装置安装工程接地装置施工及验收规范7.1.1本招标设备应在上面所列出的适用标准和规程之下设计、制造和试验，上述标准或规程与招标文件有矛盾的地方，以招标文件为准。如果在上述标准之间存在矛盾，而在本招标文件中又未明确规定，这样的不一致应以发包人批准的标准和规程为准。本招标文件中所使用的标准或规程应是招标签定时最新版，若在设计阶段又出现了标准或规程的最新修改版，承包人应尽量采用，对实施中出现的问题由双方协商解决。承包人应提供设备材料、设计、制造、检验、安装和运行所涉及的标准、规范和规程。中国标准采用中文版本，国外标准采用英文版。7.1.2替代标准如果承包人拟采用的设计、制造方法、材料及工艺的标准和规程没有包括在上列标准之中，则这些替代的标准应提交发包人审查。只有在承包人已论证了替代的标准相当于或优于上列的标准，并且得到发包人的书面同意或认可后方能使用。在设备的说明书或图纸中应注明所采用的标准。提供审查的标准应采用中文版本。其它文种的版本应译X中文再与原版本一起提交发包人审查。并且在设备的说明书或图纸中注明所采用的标准。7.1.3提供的所有设备及零件应按国际标准化组织ISO9000标准制造，图纸和文件均应采用国际度量制单位(SI)和IEC规定的图例符号表示。7.2协调7.2.1承包人的责任88 承包人应对其供货的全部设备的设计进行相应协调和完善，并承担全部责任。承包人供货的设备在规定的运行工况下，应符合工程实际，并具有最好的性能。应按发包人的要求提供全部有关的设计图纸、资料等技术文件以及采用的标准。7.1.1承包人与其他承包人、承包商的协调(1)概述承包人应与外购(外协)人、其它设备的承包人、安装承包人就图纸、尺寸及必需的资料进行协调，以保证正确地完X所有设备的设计、制造、运输、安装、调试与验收工作。承包人应承担协调的主要责任。除非在合同文件中另有规定，对于使承包人所提供的设备适应其它设备的承包人而要求的修改，承包人不得要求额外的补偿。承包人与其它所有承包人及外购(外协)人之间的有关上述调整对发包人均不应增加任何附加费用。这些费用应包括在每个项目的报价中。承包人应向发包人提供4份与其他承包人进行交换的所有的图纸、规范和资料的副本。若承包人对其他承包人的设计、技术规范或供货不满意或有疑问时，应立即向发包人作书面说明。(2)承包人与X都集控中心工业电视系统承包人的协调1)与X都集控中心工业电视系统承包人协调工业电视系统设备接口、顺控程序；2)与X都集控中心工业电视系统承包人协调工业电视系统设备通讯接口、规约问题；3)其它需要协调的项目。(3)承包人与X工业电视系统承包人的协调1)与X工业电视系统承包人协调工业电视系统设备接口、顺控程序；2)与X工业电视系统承包人协调工业电视系统设备通讯接口、规约问题；3)其它需要协调的项目。(4)承包人与消防监控系统设备承包人的协调承包人应与消防监控系统承包人就以下内容进行协调，但不限于此∶1)与消防监控承包人协调工业电视及门禁系统设备接口、联动控制程序；2)与消防监控承包人协调消防监控系统设备与工业电视和门禁系统通讯接口、规约问题；88 1)其它需要协调的项目。(2)承包人与其他设备承包人的协调承包人应与其他设备承包人对下列内容进行协调，但不限于此∶1)承包人与门及其安装承包人就门禁系统设备安装以及设备接口的协调；2)其他需要协调的项目。7.1进度计划和报告7.1.1范围7.1.1.1本节包括对承包人编制和提交的招标文件所规定的进度表、报告以及近期日常管理的要求。7.1.1.2根据招标文件第一卷《商务文件》第3章“交货进度和交货地点”及7.X节中，承包人对于合同设备和技术文件的关键交付日期，下文称“关键交付日期”，承包人必须确保合同设备的X套安装部件和技术文件在关键交付日期交付。7.1.1.3承包人履行有关的章节中规定的关键交付日期，是合同的最重要的部分。然而，在遵守上述章节所规定的关键交付日期的条件下，经发包人书面同意，承包人可以按对工程最有利的情况来制定合同设备工作进度。7.1.2进度计划7.1.2.1在合同生效后21天内，承包人应提交整体工作进度计划及本年度工作计划，在合同执行过程中，承包人应在每年12月1日前提交下一年的工作计划，上述计划应递交给发包人5份复制件、电站设计单位1份复制件，供发包人审查。7.1.2.2承包人所提交的工作进度表，应使用MS-Project2002或兼容软件编制，并提供电子文档。进度表中的“关键路径”应着色标注，表示出合同设备的材料供应、每个部件或组件的设计、制造、检验、试验、交货等的开始和完X日期。7.1.2.3进度计划中的项目应按其实施的先后顺序安排。进度表应符合本合同规定的工作时间和交付时间，并根据7.X节规定提交发包人审查。7.1.3月进度报告承包人应在每月25日以前向发包人传真一份下月进度计划，同时递交5份上个月20日到本月19日之间的月进度报告（同时递交电站设计单位1份）。月进度计划及月进度报告应列出所有设计、制造和交付工作当月完X情况及次月计划。88 月进度报告表格式（大纲）将由承包人提出并由发包人批准。月进度报告应对本月所发生的主要事件进行集中的文字描述，特别是一些主要部件及其附件的采购、加工生产及发运准备情况，同时应说明生产进度安排是否能满足交货进度的要求，如不能满足进度计划，则应说明差距和补救的措施。对于已具备工厂检验条件或装运条件的部件，应给出工厂检验或装运的计划日期。对于交货发运时间，应给出具体的装运日期和计划的发运日期。说明直到重大事件发生日以前的工作状况，如果在此期间没有发生重大事件，则应说明直到本月最后1个工作日以前的工作状况。月进度报告应附有表明设计和制造工作从开始时起连续进展情况的曲线图及附有目前工作进度的彩色照片。7.1.1按本条款规定提交的进度计划和报告，是为了发包人或发包人代表了解承包人当前设计制造和试验、验收、交货等工作进展状态，发包人及其代表可提出要求满足交货的任何意见或指示，承包人对落后进度与交货采取补救措施。所有承包人的进度计划与报告及采取的补救措施或发包人的意见和指示及要求等，并不意味着减轻或免除承包人按合同规定交货的责任，发包人也不因此增加额外费用。7.2承包人提供的技术文件7.2.1概述(1)承包人应按本节以及技术条款其它章节中规定的要求提供图纸、技术文件、工厂图纸资料，以便电站设计单位进行电站相关的设计。每批次提供的资料应包括以前已提供过的资料及修改版，构X一套完整资料。(2)资料提交的日期和次序应符合合同规定，使收到时便于发包人及时进行审查。除提供作为参考的初步性质的图纸（应明确标明）外，正式提交的图纸和设计数据应该有承包人授权代表签署的证明，以证明该资料数据已由承包人校核且适合于工程中使用。资料提交的次序应使当收到每张图纸时，都能有效地利用这些资料进行审查。除提供作为参考的初步性质的图纸（应明确标明）外，正式提交的图纸和设计数据应该有承包人授权代表签署的证明，以证明该资料数据己由承包人校核且适合于工程中使用。(3)承包人在合同规定时间应提供图纸资料和电子版（光盘和U盘）。电子版的图纸要求采用AUTOCAD2004的“*.DWG”格式，文档采用WORD2007“*.DOC”88 格式，收到上述图纸资料按合同规定时间召开设计联络会议。图纸资料的提交若未满足标有符号“◆”的提交日期，应处以招标文件第一卷《商务文件》5.30节“违约与索赔”中规定的违约罚金。(1)承包人应按合同要求提供非中文资料的中文译本，并应对中文译本的准确性负责。(2)承包人向发包人提交的技术文件、图纸、资料及邮寄或传真这些技术文件、图纸、资料的费用均应包括在合同总价内，不再另行支付。(3)除合同文件另有规定外，承包人提供给发包人和电站设计单位的资料的内容和份数按表7.X-1执行：表7.X-1承包人提供给发包人和电站设计单位的资料序号图纸资料分类图纸资料提供单位及数量发包人电站设计单位一、图纸资料提交时间表42二、工厂图纸及资料(供审查)44三、修正并重新提交的图纸、资料44四、正式工厂图纸资料1、外形图1842、详图、安装图、原理图、系统图、接线图、电缆清册和说明1843、技术资料3024、试验大纲1825、试验报告（检查报告及有关工艺）1826、生产过程照片和录像（光盘）227、安装说明书3028、运行和维护说明书3029、储运、备品、工具和试验设备清单、资料18210、设备清册8211、存有正式图纸的AutoCADR2004图形文件的永久性、可复制的电子媒体（光盘和U盘）X212、缩小的正式工厂图册30288 一、随机图纸及最终资料1、随机图纸1822、最终资料X2二、各类文件1、供方与其它设备承包商之间所交换的所有图纸、资料、附件422、设计联络会计划、日程表、会议纪要823、外购设备的样本、技术参数及文件52所有文件资料通过特快专递邮寄到：发包人：X水电开发有限责任公司联系地址：X省X都市X号邮政编码：X联系人：X电话：X7039传真：02X电站设计单位：中国水电顾问集团X设计研究院联系地址：X省X市X路X号邮政编码：X01X联系人：X电话：X－5X7X80XX传真：X－5X7XX7.1.1设计联络会所需图纸和资料承包人应按表7.X-2中规定的时间提交合同设备用于设计联络会的图纸，图纸包括各系统主要设备配置表、组屏方式、屏柜尺寸、外形图、逻辑图和各种所需数据（但不限于此）。以及合同设备的布置图、原理图、接线图和各种所需数据（但不限于此），88 这些图纸应表明所有需要的尺寸；设备的所有现场连接；电气回路的接线、端子结线和导线的规格以及去向等。表7.X-2设计联络会所需图纸和资料（但不限于此）序号图纸和数据名称（但不限于此）提供时间（合同生效后天数）一、第一批次图纸◆1、所有主要设备的前、后和侧视图25天◆2、各控制屏（柜）的排列示意图、屏（柜、箱）外形尺寸图、基础安装图25天◆3、各项设备对土建工程的要求25天◆4、各项设备的安装说明，包括接地和屏蔽25天◆5、承包人所采用的标准及制造厂规范(复印件)25天6、主要设备配置表25天二、第二批次图纸1、工业电视及门禁系统设备原理接线图100天2、工业电视及门禁系统设备屏面布置图和安装详图100天3、工业电视及门禁系统设备端子接线图100天4、工业电视及门禁系统设备详细设备清册（包括型号、规格等）100天5、工业电视及门禁系统设备控制流程图100天6、工业电视及门禁系统电缆清册100天7、工业电视及门禁系统设备I/O信号表100天8、各元器件和设备产品样本和使用说明书100天9、与电站消防监控系统、集控中心工业电视系统和X工业电视系统的通讯规约及协议100天注：“◆”表示图纸资料要遵照拖期违约赔偿规定7.1.1说明书(1)概述88 承包人应对每项设备的工厂组装和试验、搬运和贮存、安装、运行和维修、以及现场检查、初始运行、试验和试运行的程序提交详尽的书面说明书。承包人还应提交合同设备应用软件程序及流程逻辑图的说明书。说明书应在发货前提交给发包人，以便在实际的安装和运行之前，在现场能获得最终的经审查的文本，用来做好计划工作。(1)应提供以下说明书∶序号图纸和数据名称（但不限于此）提供时间（合同生效后天数）1、工厂组装和试验程序240天2、装卸和贮存说明书240天3、安装说明书240天4、运行和维修说明书240天5、现场投入运行说明书240天6、应用软件程序及流程说明书、软件中相关变量定义的说明以及现场调试方法的说明240天7、详细的培训计划和培训教材培训前30天8、全部外购设备所附文件240天9、现场调试试验大纲240天10、设备出厂试验报告240天11、故障检查及修复说明书240天7.1.1设备清单承包人应在提供合同设备的设计图纸时，同时提交设备清单及设备清单U盘和光盘交发包人批准。清单应包括本合同涉及的设备和辅助设备的制造厂名，以及制造厂的产品说明书和型式试验报告、部件编号、额定值、性能特性和能使发包人得到备件所必需的其他有用资料。还应提供本招标文件包括的每块印刷电路板和分部组装件的单独的设备清单。若设备有未经发包人批准的设备或元件时，承包人应承担可能对本设备退货的风险。7.1.2逻辑图及软件(1)逻辑图承包人应提供工业电视及门禁系统设备所有应用软件的逻辑图。该逻辑图还应按包括承包人对逻辑图图例、文字符号及阅读指导等说明。(2)软件应提供工业电视及门禁系统设备88 的系统软件和应用软件的U盘和光盘。在最后一批合同货物发货后5年内，软件的更新或功能增强均应无偿地提供给发包人。在此之后，应使发包人能以优惠的价格得到更新的软件。7.1.1试验报告承包人应提供与合同设备有关的所有最终试验报告的复制件装订本。该报告应装订X册作为永久资料使用。7.1.2随机图纸及档案图承包人应随合同设备发货提供完整的审批通过的随机图和技术文件。设计完X之后，项目完X之前，承包人应提供全套完整的全尺寸的经证明质量、形式均优的永久性的可供复制的底图作为竣工图（包括任何现场变更在内），所有图纸应包括1个表明图纸数量和图纸题目的索引，并应装订X册作为永久的资料。承包人应向发包人提供承包人图纸的电子版（保存于光盘和U盘）及相应的图纸支持软件。7.1.3电气图纸和说明书的特殊要求(1)系统接线图图中应显示出设备与电源的连接，仪表、控制设备、元件及变送器的安装位置及代号，以及上述设备间的电气连接(系统图中应有包括设备元器件名称、厂家、型号、规格、数量的明细表及系统主要参数)，系统各设备代号应按发包人要求进行编制。(2)原理接线图图中应表明所供的控制设备的工作原理和电气连接，应包括以下内容∶1)熔断器和断路器额定值；2)控制电压以及推荐的电源回路过流保护值；3)设备部件及元器件的明细表(包括名称、代号、厂家、型号、规格、主要参数和数量等)。(3)安装接线图图中应显示控制设备各元件点与点间的连接（包括部件或模块的内部安装图），控制装置和端子排应正确地表示在其相应位置上。端子排的一侧应清楚地标明外部接线的连接。安装接线图应注明所用电缆的型号、规格等参数。控制装置和端子排的标记应与原理接线图相对应。外接电缆有特别要求时应在图中说明。88 (1)盘面布置图应标明控制柜和开关板前安装的设备和铭牌，并在图上按比例画出。同时还应标明设备名称、代号、规格、主要参数及数量等。设备代号应与系统结线图一致。应提供所有盘面设备和装置的清单，铭牌清单包括铭牌的尺寸和字体大小。承包人应在相应的图上注明铭牌的镌板，作为供审核图纸的一部分。(2)工厂组装和试验程序说明书在设备工厂组装和试验前，应提交列有所要做的每步检查细节的程序，以表明本招标文件的要求已得到满足。工厂组装和试验程序应以表格形式提供，分项列出每个试验，并表示出设计的预期结果，并留出空白供组装和试验时填写实际观测结果。试验程序应包括所采用的试验值、可接受的最大(或最小)试验结果以及相应可接受的标准。如果工厂试验受到某种限制，则应给出充分解释，并经发包人认可。(3)搬运、装卸和贮存说明书应提交设备在现场搬运、装卸、贮存和保管时的详细说明书，并附有图解、图纸和重量。(4)安装说明书承包人应向发包人提供设备安装的详细说明书及表示安装顺序的相应图纸的缩影复印件。该说明书和图纸应包括设备安装期间应遵守的特殊注意事项等资料。(5)运行和维修说明书1)承包人应提供详尽的运行和维修说明书，该说明书应包括相应图纸的缩影复制件、相应的部件一览表，所提供的全部设备的样本，还应包括运行、维修、拆卸或组装、以及订购更换部件时所必需或有用的资料。2)运行和维修说明书内容应完整清晰，说明书中采用的术语和标记应与承包人图纸上采用的一致。3)运行和维修说明书应清楚地说明所供设备的工作原理、特点和电气控制操作要求，并包括系统主要参数及全部的整定值。4)运行、维护说明书应按下列格式编制∶工业电视及门禁系统设备运行、维护说明书88 A.系统概述A.1简述A.2运行方式和各部件描述A.3功能描述A.4操作说明A.5系统原理图B.维护说明B.1功能说明B.2定期维护B.3故障诊断B.4修理与测试B.5各种调整C.调试C.1工厂试验C.2现场调试说明C.3调试报告D.图纸D.1插件电路图D.2标有元件参数和布置位置的电路板和插件的图纸D.3电路说明D.4应用软件E.备品备件F.产品样本(1)现场检查、试验、试运行和考核运行程序88 承包人应提交现场安装后设备检查、试验、试运行和考核运行的详细程序的手册，并应包括有关图纸和说明。其内容应包括设备现场检查、试验、试运行和考核运行的操作和试验的详细的程序。程序应以表格形式分项列出每项操作和试验，注明设计所预计的结果，并留出空白以填写在调试和试验过程中的实际观察结果。程序应以表格形式分项列出每项操作和试验，注明设计所预计的结果，并留出空白以填写在调试和试验过程中的实际观察结果。7.1.1图纸审查(1)发包人只对承包人图纸和技术文件做概要性审查，对任何性质的错误和疏忽，图纸或说明中的偏差，或由此偏差而可能产生的与其它设备的配合问题，均由承包人负责。(2)承包人提供给发包人审查的每一张图纸，应为A3幅面用耐用纸的白底、深色线条的复印图纸，同时提供图纸电子版本（光盘和U盘）。承包人图纸在标题图框旁应留有供发包人审查盖章的空白。承包人在提交图纸前，应通过检查这些复制的图样，以保证可以从可供复制的底图得到字迹清楚的复制件。所有设计图应将设备和部件X比例地布置在图上，并以恰当的间距分布在图纸上。(3)设计联络会所需的图纸和资料，承包人应在设计联络会召开前20天全部提交。承包人应按设计联络会纪要修改图纸和资料，并在设计联络会后15天内重新提交。(4)设计联络会所需的图纸和资料以外的其它图纸和资料，发包人将在收到后的15天以内审查并返回给承包人，承包人应在收到发包人图纸后15天内进行修改并重新提交。(5)发包人将在收到图纸后的45天内复核并返回给承包人1份注有“已审查”、“已审查并修改”、“返回修改”等字样的复印件，也可以通过传真方式提出审查意见或予以确认(6)注有“已审查”和“已审查并修改”的图纸即是同意承包人按该图及修改部份（如果图上标有的话）对设备进行制造和加工。承包人应根据本招标文件技术部分表7.X88 -1的规定，在收到审查意见后的15天内提交正式图纸。如果在注有“已审查”的图纸返回给承包人之后，承包人又进行了小的修改，承包人应在收到发包人图纸后10天内进行修改，并对修改部分做出必要的标记后提交给发包人。当图纸“己审查”通过，而未经再次提交发包人进行审查，则不得进行任何会影响设计的重大修改。(1)对于注有“返回供修改”的图纸，承包人应在收到发包人图纸后15天内进行修改，并重新提交发包人审查，发包人在收到修改图纸后15天内将审查意见返回承包人。每次修改应在修改栏中注明修改的序号、日期和题目，并应在图上作必要的标记以表明这种改正。此外，每张经修改的图纸应清楚标明是最新修改版和修改日期。提交的图纸没有这些标明应认为是不符合要求的。(2)以上各节对于图纸的有关要求，应同样地适用于提交供审查的设计数据、产品样本、说明书、印制的技术规范、设计报告或任何其它类似的资料。(3)如果在安装期间发现承包人图纸中有错误，承包人应在图纸上标注修改内容，包括任何认为必要的现场变更。该图纸应按上文所述重新提交供审查和记录。(4)如果在发包人批准后，承包人因修改设备或工艺需再修改图纸或文件，则在修改完X后按相同程序将新的图纸或文件提交发包人审查。7.1材料设备制造选用的材料应是新的、适用的优质产品，并且无缺陷。7.2材料试验用于设备和部件的材料都应经过试验。7.3制造工艺7.3.1合同设备应在良好的工艺条件下进行制造，制造工艺应是经实践证实是最先进的。全部设计和制造工作应由专业技术人员和经训练的熟练技工担任。所有零部件应严格按规定的标准加工，零件可互换，便于修理。设备的生产过程应进行严格质量控制，确保提供设备的质量。7.3.2所有的配合件，应按其用途选择合适的机械制造公差，公差应符合国际标准协会（ISO）标准。7.4辅助电气设备7.4.1概述7.4.1.188 除非另有规定，辅助电气设备应符合本招标文件7.3节中所列的标准和规程，同时应满足现场运行条件的要求。7.1.1.1承包人所提供的所有电气设备应适用于50Hz单相交流220V或三相交流380V电源，并能在以下电压和频率波动范围内正常启动和运行：交流380/220系统：80%～115%Un直流220V系统：80%～115%Un频率波动范围：9X%~104%如果承包人所提供的电气设备的电源为其它电压等级，承包人应提供相应的电源变换装置，并应采取措施提高电源变换装置的可靠性。7.1.1.2导线的安装应符合ANSIC1/NFPA70标准的要求。7.1.1.3承包人应向发包人提供为工程合同所推荐的各种采购的辅助电气设备的生产厂家、类型及有关技术资料。7.1.1.4本节所述的自动空气开关、按钮等应采用湿热型国际知名品牌产品和提供相应的产地证明，继电器、断路器应采用进口或合资的知名品牌的产品。7.1.2按钮7.1.2.1按钮应为重载防油型，并有防误操作设施。7.1.2.2接点额定值最高设计电压：交流500V和直流250V最大持续电流：10A(交流或直流)最大感性开断电流：交流220V，3A和直流220V，1.1A最大感性关合电流：交流220V，30A和直流220V，15A7.1.2.3按钮应符合NEMA标准有关条款的要求。7.1.3继电器7.1.3.1继电器应符合IEEE313/ANSIC37.90的规定。7.1.3.2继电器元件应是插入式或抽屉式。插入式联接应做X带压力的触头。7.1.3.3继电器接点应有足够的额定容量以满足运行，继电器线圈能持续带规定负荷并具有耐热措施。7.1.3.488 时间继电器的延时应能易于调整，且调整后保持不变。延时整定范围要求大于整定值的50%。延时的整定应具有明显的刻度。7.1.1.1出口继电器接点除了满足控制要求外，至少每个继电器应留有一对备用的常开接点和一对备用的常闭接点。7.1.2指示仪表7.1.2.1指示仪表应为开关板型，半嵌入式，盘后接线。仪表应经过校准并适合于所用的场合。仪表应包括调零器(便于在盘前调零)、防尘外壳。表的显示应为白色表盘、黑色刻度及指针。表计刻度盘盖板应防眩光。双指针表计指针为红、黑两色。其刻度弧度为90°(直角)/300°(广角)，精度为1%。7.1.2.2承包人可以推荐数字显示仪表作为指示仪表的替代方案，供发包人选择。7.1.3指示灯7.1.3.1型式指示灯的发光元件采用LED，具有合适的有色灯盖和配套安装的电阻。有色灯盖是透明材料并不会因为灯发热而变软。从屏的前面能进行灯泡的更换，提供所有更换所需的专用工具。所有有色灯盖具有互换性，而且所有的灯为同一类型和额定值。7.1.3.2额定值指示灯和电阻的额定值为220V（交流或直流）或与它所工作的电压系统相适应。当柜上有24V电源时，应优先采用24V的LED指示灯。7.1.4控制、转换和选择开关7.1.4.1总则开关板或设备柜盘前安装的控制、转换、和选择开关，应采用先进X熟的进口或合资的国际知名品牌产品，并应具有如下特性。7.1.4.2型式开关板或设备柜盘前安装的手动开关为重载、旋转式、带限位结构。7.1.4.3额定值最高设计电压：交流500V或直流250V；持续工作电流：10A(交流或直流)；88 最大感性开断电流：交流220V，3A或直流220V，1.1A；最大感性关合电流：交流220V，30A或直流220V，15A。7.1.1.1面板每个开关面板应能清楚地显示每一工作位置。面板的标志应由承包人选择并经发包人批准。7.1.2电子元件和组件7.1.2.1所有电子元件应经过严格的筛选及防止老化，其设计寿命不少于30年。承包人应给出所有电子元件使用参数的允许偏差。7.1.2.2电子元件焊接在印刷电路板上，防止虚焊、松焊，不允许搭接，焊接表面应涂有一层保护层，以防止焊点被腐蚀。7.1.2.3一个或几个印刷电路板组X一个功能组件，印刷电路板之间采用接触良好、可靠、耐用、并有防松脱措施的接插器连接，不允许在印刷电路板之间用导线直接连接。承包人应同时供应接插器的试验接插头，以便需要时，向装置输入试验信号或对装置测试。7.1.2.4印刷电路板上的所有元件和测试点应有清楚、永久、耐清洗的标记，以表明元件标号和组件标号。所有接插器应有统一的规格。7.1.3电气盘柜/箱7.1.3.1概述应提供外表美观、经批准的全封闭的钢壳体来安装电气设备。壳体应由坚固的自支持的钢板构X，并经整体热镀锌处理，配装有带密封件和铰链、长度为柜全长的门。门的位置应方便接近设备。壳体的每扇门应装有安全锁。门锁锁芯和柜体应为同一品牌，锁芯应同时满足通过钥匙上锁开关门和不需要钥匙上锁开关门两种功能，满足设备在运行和检修情况下的不同要求。盘柜面板由薄钢板制X，钢板厚度不低于2mm，盘柜尺寸为800×X×22X0（宽×深×高，mm），其中盘高包括X0mm盘顶档板的高度，用于放置盘铭牌，柜门为嵌入式。若为其它尺寸，则需经发包人的批准，但排在一起的盘柜高度一致。电气盘由螺栓固定在预埋的槽钢上（槽钢不属本供货范围）。盘面应平整。至少应涂有两层底漆，面漆用半光泽漆，颜色/颜色标号：淡灰色7388 B03，颜色标准：Gsb05-142X-2001。防护等级不低于IP42。壳体内应有内安装板以便安装电气设备。控制箱箱体颜色采用淡灰色73B03，颜色标准：GSB05-142X-2001，室内控制箱的防护等级为IP54，室外控制箱的防护等级为IPX5。箱体尺寸设计联络会确定。7.1.1.1柜体技术要求(1)为机柜表面的防护达到要求，表面处理的过程按照以下工艺：酸洗，磷化-烘干-电泳浸润底漆（厚度20微米）-烘干-粉末喷涂，厚度80~100微米(全部喷涂后，总涂层厚度要达到90~135微米)。(2)框架采用十六折包边型材（单块钢板一次滚轧X型），材料为进口1.5mm冷轧薄钢板。为便于安装，型材上有10.5×12.5mm的方孔和直径4.5mm的圆孔，模数为25mm。单机柜承重不小于1000公斤。(3)前后门板材料为2.0mm冷轧薄钢板。为保证门不晃动，在门内有空心方钢作为加强的筋条。为保证关门严密，在门上用PU泡沫胶直接发泡X型的密封条，该密封条没有接头且不撕脱。门的设计保证左右开门的方向能迅速更换。门采用压铸铝合金的130度快速拆卸铰链。侧板材料为1.5mm冷轧薄钢板，保证侧板不晃动，在侧板上用PU泡沫胶直接发泡X型的密封条，该密封条没有接头且不撕脱。和机柜框架的固定采用螺丝连接。(4)机柜外观稳重，机柜为组装型形式，安装、拆卸、调整简单方便，封闭性好，柜设备受力均匀。(5)机柜的底部应能进出电缆，并设有固定电缆的设施。柜顶电缆孔应为可拆卸型的，并设有密封圈，当现场电缆需要从柜顶进出时，才拆除电缆孔挡板。电缆孔挡板的基础框架应留有电缆槽盒与柜顶紧密连接的螺栓。7.1.1.2屏柜之间的连接排在一列的屏柜将安装在同一个预埋槽钢上，屏柜之间应采用螺栓连X整齐的一列，屏柜之间的母线和连接线应由承包人提供。7.1.1.3电缆孔对墙上或楼板88 上安装的壳体，其顶部或底部设有可拆卸的带密封垫的板，以利电缆的引入和引出，并有固定电缆的设施。7.1.1.1加热器和智能型恒温控制器为控制励磁柜内的温度和湿度，柜内应装有加热器和智能型恒温控制器。壳体的结构和加热器的放置应确保空气循环流畅，并在过热状态时不会损坏设备。加热器额定电压应为单相交流220V。加热器和智能型恒温控制器应带有投入/切除开关。7.1.1.2灯和插座柜内应装有一盏灯和一个插座，以方便运行和维修。灯应带有电源开关。插座应为双联、10A、两极、三线式。灯和插座的动力电源为单相交流220V。7.1.1.3接地柜内应装有适当额定值的接地铜母线，该铜母线截面应不小于40×5mm2并安装在柜的宽度方向上。柜的框架和所有设备的其它不载流金属部件都应和接地母线可靠连接，铜母线应装有连接接地导体的端子，并应采用良好的防锈措施。该接地母线应至少在两个位置与电站接地网(X0×Xmm2)相连，且铜质连接线的截面不小于100mm2。柜上还应提供每个屏蔽设备用的接地端子。7.1.1.4标志屏内设备、电缆和电线端部应有粘性的、自层压型的标志加以识别。标志上应印有与承包人图纸相符的电缆或电线的编号。标志上应有透明的层压表层，该表层能耐油、耐磨擦和耐高温。7.1.1.5组件布置盘面组件的布置应均匀、整齐、尽可能对称，便于检修、操作和监视。不同电压等级的交流回路应隔开。面对电气盘正面，交流回路的组件相序排列从左到右或从上到下为U－V－W－N。7.1.1.6盘内接线每块盘的左、右两侧应设置端子排，以连接盘内、外的导线。每个端子只连接一根导线。应配备外部接入线的配线槽。盘内组件应用绝缘铜导线直接连接，不允许在中间搭接或"T"接。盘内导线应整齐排列并适当固定。88 强电和弱电布线应分开，以免互相干扰，活动门上器具的连线应是耐伸曲的软线。组件和电缆应有防止电磁干扰和隔热的措施。所有其它组件与电子元件连接时，若组件的工作电压大于电子元件的开路电压时，应有相应的隔离措施。端子排的排列方式按照“国家电网Q/GDW1X1－2007《线路保护及辅助装置标准化设计规范》”和“国家电网Q/GDW175－2008《变压器、高压并联电抗器和母线保护及辅助装置标准化设计规范》”执行。7.1.1电气接线和端子7.1.1.1总则(1)承包人提供设备与发包人提供设备之间应用电缆进行电气连接，该电缆由其它承包商提供并安装。(2)承包人提供设备的各单个元件之间应用电缆进行电气连接，该电缆应由承包人提供，并由其它承包商安装。7.1.1.2电缆和电线(1)总则承包人提供的所有电缆、电线必须是阻燃型、材质为无氧铜材，电缆采用聚乙烯绝缘、聚氯乙烯护套，电线采用聚氯乙烯绝缘。控制电缆应采用屏蔽电缆。电缆和电线的额定值应符合本节的规定，并应适于其工作环境。在电缆或电线过门铰链之处，应使用具有柔韧性的铜绞线。控制电缆应采用阻燃屏蔽电缆。(2)一般控制和动力回路的电线和电缆1)型式：单芯或多芯，阻燃型聚乙烯绝缘、聚氯乙烯护套。2)导体：多股镀锡铜绞线、控制回路截面积不小于1.5mm2，动力回路不小于4mm2，电流互感器回路不小于4mm2，电压互感器回路不小于4mm2，但下列情形除外：如载流量及短路故障水平需要，应使用更大截面积的导线；仪用互感器二次线圈引线应满足二次负载要求。3)绝缘：Ø交流额定电压：0.X/1kVØ工作温度：电缆导体长期运行工作最高温度为200℃，最低温度－40℃。88 Ø短路温度：短路时（最长持续时间不超过5s）电缆导体的最高温度不超过250℃。Ø阻燃特性：阻燃材料耐105℃。1)屏蔽：控制电缆采用屏蔽电缆，在绝缘导体外采用铜丝编织X网状的屏蔽层。2)控制电缆芯线数为4及以上应有20%的备用芯线。(1)用于低信号电平回路的电缆和控制线1)型式：双绞线或三绞线(用于电阻型温度检测计)，带有外屏蔽，且外护层能耐油、防潮和抗热。2)导体：单芯、退火硬铜，截面积1.5mm2或以上。3)绝缘：Ø额定电压U0/U：300V/500VØ工作温度：电缆导体长期运行工作最高温度为200℃，最低温度－40℃。Ø短路温度：短路时（最长持续时间不超过5s）电缆导体的最高温度不超过250℃。Ø阻燃特性：阻燃材料耐105℃。4)外护套：聚氯乙烯5)屏蔽：在绝缘导体外应有一层与聚酯树脂薄膜相粘和的铝箔外屏蔽，屏蔽外应带有一根镀锌铜接地绞线。6)标志：绝缘导体应根据ICEA方法2或方法4作上色码标志。(2)4芯以上控制电缆应留有10%～20%的备用芯，芯数多的电缆取低值，但备用芯数最少不少于2。(3)承包人应对本合同供货范围内的全部设备及电缆，编制端子结线图和电缆清册，每根电缆两端应设置与电缆清册上一致的识别编号。电缆清册应按发包人认可的格式对每根电缆标明电缆型号、长度、起止位置及安装编号。(4)交流U、V、W、N电缆的颜色分别为黄、绿、红、黑。7.1.1.1导线端子和端子板(1)总则88 设备内的电气接线应布置整齐、正确固定并连接至端子，所有控制、仪表和动力的外部连接只需接在设备内端子板的一侧。每组端子板应至少预留20%的端子。导线端子和端子板采用国际知名品牌产品。正负电源端子之间应间隔至少2个空端子。(1)端子板端子板应为有隔板的凹式螺丝型端子，端子板的额定值如下：电压(AC)：不低于1000V电流(AC)：不低于10A模拟量、控制、指示和电源回路应用独立的接线端子排，每一个独立端子排单独命名，端子采用数字编号，标识清晰牢固。电流互感器的二次侧引线应接于具有极性标志和铭牌的短路端子板上，模拟量输入回路应使用试验端子。(2)导线端子导线应用导线端子与端子板或设备连接。导线端子规定如下：1Xmm2以下的导线应为园形舌片或铲形舌片，压接式铜线端子。1Xmm2及以上导线应为1孔或NEMA型2孔压接式铜线端子。控制回路端子可压接导线截面：0.5～2.5mm2电源回路端子可压接导线截面：2.5～10mm2电流互感器回路端子可压接导线截面：2.5～10mm2电压互感器回路端子可压接导线截面：2.5～10mm2所有导线采用导线鼻子与端子排或设备连接；所有导线端子应有与要求或接线图一致的标志。7.1基础材料为固定设备需要的所有地脚螺栓、基础板和紧固材料（包括管套、螺母和平垫圈）应由承包人提供。7.2吊具设备的主要部件上均应设置与起吊装置联接的吊耳和吊孔等。88 7.1工厂涂漆和保护涂层7.1.1保护涂层应按SSPC－PA1、ASTMB45X、ASTMBX33和ASTMA1X4进行操作。含有铅和／或其它重金属或被认为是危险的化学物质不得用于保护涂层。7.1.2全部设备表面应清理干净，并应涂以保护层或采取防护措施。7.1.3在进行清理和上涂料期间，对不需要涂保护层的表面应保护其不受污染和损坏。7.1.4清理和涂保护层应在合适的气候条件和充分干燥的表面上进行。当环境温度在7℃以下或当金属表面的温度小于外界空气露点以上3℃时，不允许进行。7.1.5承包人的标准油漆系统也适用于各种小的辅助设备，例如接触器、表计和类似的设备。7.1.6盘柜表面颜色/颜色标号：淡灰色73B03，颜色标准：GSB05-142X-2001。7.2铭牌与标牌7.2.1概述每一项主要的设备与辅助设备均应有一个永久固定的铭牌，铭牌应清楚标出序号、制造厂家的名称、规格、特性、重量、出厂日期以及其它有用的数据。刻度盘、表计和铭牌均应以国际制单位(SI)表示。为了工作人员操作的安全，应提供专门的标牌以表明主要的操作说明、注意事项或警告。另外，盘上装的每一个仪表、位置指示器、按钮、开关、灯或其它类似设备应有永久性的标牌以表明控制功能。电气接线和仪表(包括继电器)也应标有编号并与电气控制图上的编号相对应。7.2.2文字标牌及主要设备铭牌均应使用中文刻制，并能抗气候的影响。所有的铭牌应永久性地安装在相应的设备、零件或部件上，其位置应清楚易见。刻制的字体应为印刷体，字迹清晰可见。7.2.3标牌与标志设备应使用不锈钢指示标牌和标志，包括运行操作与监视、维护与检修标志；安全标牌等。标牌与标志均应采用中文印刷体。7.2.4审批装在设备上的铭牌的清单及图样应提交发包人审查。88 7.1代用品及其选择权7.1.1范围本条款说明提交产品代用申请的程序。并规定要求的代用品资料及证明。7.1.2代用品7.1.2.1对于在任何方面不同于本合同文件《技术文件》或图纸的材料和设备，承包人应单独提交名称上已标明代用申请的完整的清单给发包人审查。该清单还应包括外购（外协）人推荐用于本合同产品的所有材料，也包括本合同文件《技术文件》中没有明确提出的材料。7.1.2.2当本合同文件对制造厂商的商品、产品、设备部件或系统名称、商标等作出规定时，就应作为质量和有效性评估的尺度标准。所规定的制造厂商的名称多于一个的，第一个被提到的制造厂商是设计的依据，第二及随后提到的制造厂商的名称应被考虑为代用的，但对此代用不要求提出申请。7.1.2.3如果承包人希望使用任何其它商标或与规定的产品、材料或系统具有同等或更优质量、外观和效用的其它代用品，应按下面提供的方式提出代用申请，最终由发包人决定是否采纳。否则，不允许有任何与图纸和本合同文件《技术文件》的偏差。7.1.2.4仅当承包人按下述规定提出的代用申请才被考虑：(1)提交全部的技术资料，包括图纸、全部性能规范，提供试验数据和完X发包人可能要求的试验，并提供推荐代用产品的样品（如果可行）；(2)提交所推荐代用品、代用的材料、设备或系统的比较资料；(3)代用申请中应包括1份由承包人签字的证明书，证明所推荐的代用品完全符合合同文件的要求；(4)所有的代用申请，随同要求的资料和证明一起提交给发包人；(5)在代用申请函的函头或标题中，至少应包括下述内容：1)工程名称和代号；2)标题（合同设备的部件或部分）；3)参考图纸和标准；设计详图；本合同文件《技术文件》中涉及的条款。88 7.1.1.1分析某一项所建议的代用品是否符合本合同文件《技术文件》、图纸和工程的设计条件，需考虑推荐代用品的所有元件的供应服务、运行和维护经验。为此，发包人可以要求尽快告知不少于3个在过去5年内用过所推荐代用品的工程，该工程应是易于了解和进行比较的。7.1.1.2发包人可以要求承包人提供书面报告，担保所推荐的代用品在规定的最短期限，通常是1年内能令人满意地运行。7.1.1.3如果推荐的代用品要求在有关的工作中有改变，而且发包人认为这种改变造X了与合同要求或设计方面的偏差，则可以拒绝。7.1.1.4承包人应承担由于代用品引起的承包人自己工作的其它部分的任何变化，及外购（外协）人的工作及其他承包人的工作的任何变化的责任，且发包人不承担为此增加的费用。7.1.1.5直到发包人满意并书面表示接受了代用品，承包人才可代用。这种接受并不免除和减轻承包人应使合同设备符合图纸和本合同文件《技术文件》要求的义务。7.1.1.6任何提交给发包人的代用申请，如不符合上述要求，发包人将不予审查并将退回给承包人。7.1.1.7除非代用申请按上述要求提交，并被接受，否则仍要求提供原规定的产品、材料或系统。7.2备品备件及专用工器具7.2.1备品备件7.2.1.1概述备品备件应能与主设备相应的部件互换，并应与主设备相应的部件完全相同（包括制造厂、材料、质量、型号、规格、尺寸等）。备品备件必须与主设备的部件分开装箱。箱上应有明显的标记，以便识别箱内所装的部件。备品备件要求涂保护层和装箱以适应长期保存。电气线圈和其它精密的电气元件，必须先装在带干燥剂的塑料袋中，或用其它有效的方法防潮，然后装箱。7.2.1.2规定的备品备件88 承包人应随主设备按合同文件的规定为设备提供规定的备品备件，并分项列出详细价格，其总价计入设备总价内。备品备件应按要求涂保护层和装箱以适应长期保存。包装箱应标记清楚。7.1.1.1承包人推荐的备品备件除了本招标文件规定的备品备件外，承包人应提出商业运行5年所需的备品备件，并分项列出单价，不计入设备总价内。发包人将根据需要另行订购这种备品备件。7.1.1.2承包人应提供在安装和现场试验过程中的易损件，这些易损件包括在合同价中，这些易损件不计算在规定的备品备件范围以内。7.1.1.3合同谈判时，发包人有权增减备品备件的品种和数量。7.1.2专用工具承包人应根据合同规定提供保证合同设备安装、运行、维修所需的专用工器具。专用工器具应与其它设备的部件分开装箱，与合同设备一起发货。箱上应有明显的标记，以便识别箱内所装的部件。若工器具因质量问题发生损坏，承包人应无偿补齐。7.1.3除规定的专用工器具外，承包人应向发包人推荐其认为保证合同设备安装、运行、维修所需的专用工器具，并分项列出单价，不计入设备总价内。发包人将根据需要另行订购全部或部分专用工器具。7.2互换性承包人提供的合同设备的相同部件，其尺寸和公差应完全相同(包括制造厂、材料、质量、型号规格等)，以保证各设备部件之间的互换性。所有的备品备件的材料和质量应与原设备相同。7.3设计联络会7.3.1设计联络会的规定7.3.1.1为协调设备设计、工程设计及其它方面的工作，以保证合同有效及顺利地实施，发包人和承包人应召开设计联络会。7.3.1.2合同双方应根据本条款的规定，召开一次设计联络会。合同双方应在设计联络会上讨论设计方案、有关技术问题，协调合同设备与其它系统设备的接口、资料交换、工作进度等。7.3.1.388 设计联络会召开的时间与参加人员的数量，除按本合同规定外，由双方协商确定。由承包人编制会议的详细计划和日程，并按计划份数准备会议文件资料（包括图纸和电子文件等）和工作必需的设施，报发包人同意后执行。7.1.1.1在设计联络会期间，发包人或发包人代表人员有权就合同设备的技术方案、性能、参数、试验、工作与工程及其它系统设备的接口等方面的问题，进一步提出改进意见或对合同设备设计、试验和结构布置等补充技术条件和要求，承包人应认真考虑并研究改进、予以满足。7.1.1.2设计联络会将以会议纪要的形式确认双方协定的内容，承包人应接受设计联络会的意见、建议或要求，并在合同执行中遵守。设计联络会的会议纪要由承包人起草，经会议双方代表签字后生效。在设计联络会期间如对合同条款、技术规范有重大修改时，或涉及合同额外费用时，须经过双方授权代表签字同意。设计联络会均不免除或减轻承包人对本合同应承担的责任与义务。设计联络会的会议纪要由承包人起草，经会议双方代表签字后生效。7.1.1.3除本条款规定设计联络会以外，若有重要问题需要双方研究和讨论，经协商可另外召开设计联络会，承包人的费用已包括合同设备的价格中。7.1.2设计联络会地点和主要内容在合同生效后120天，承包人完X了合同设备的初步设计，提供相应图纸后，在承包人所在地举行，会议时间为10天，发包人将派25名代表参加。联络会上将讨论和审查的主要内容为(1)合同设备设计所采用的标准；(2)合同设备总体设计方案和设备配置；(3)组屏方案及电缆进出线方式；(4)审查和讨论工业电视及门禁系统设备的主要元器件；(5)审查和讨论工业电视及门禁系统设备的性能参数；(6)讨论合同设备与电站消防监控系统、集控中心工业电视系统和X工业电视系统的接口及控制流程；(7)制造计划安排；(8)讨论承包人应提供的图纸资料清单和提交计划；(9)合同设备工厂验收程序；88 (1)合同设备的交货、运输、组装、安装、试运行和验收试验；(2)发包人现场培训计划；(3)双方关心的其它技术问题。7.1.1除设计联络会以外，由任意一方提出的所有有关合同设备设计的修正或变更都应经双方讨论并同意。一方接到任何需批复的文件或图纸后15天内，应将书面的批复或意见书面返回提出问题的一方。7.1.2在本合同有效期内，承包人应及时回答发包人提出的技术文件范围内的有关设计和技术问题。同样，发包人也应配合承包人工作。7.1.3根据工程的需要，承包人应按发包人的要求，派人参加由发包人召开的协调会。7.2工厂试验和验收(1)设备出厂时应进行检查、试验和验收，以验证设备性能是否达到了合同规定的保证值。承包人应按相关规程规范、合同文件及产品图纸的要求，对产品的质量进行检验，只有检验合格后，才准予验收。(2)设备出厂前，发包人将派代表（15人，7天）参加该批次设备的出厂验收试验的见证。承包人应准备试验大纲，在出厂验收试验前X0天书面通知发包人并提交试验大纲。当发包人有疑问要求进行验证设备性能的另外试验时，承包人应执行。放弃试验或发包人是否亲自目睹试验都不能免除承包人满足合同技术要求的责任。(3)在工厂进行各项设备试验或检验后，承包人应向发包人提供试验和验收报告，报告应包括试验方法、适用仪器的精度、计算公式、试验结果、适当的曲线和图表及照片和录象标准光盘。报告经发包人审批后，设备才能发运。报告将作为交货时的质量基准，但并不认为已最终符合质量、技术规范、数量的要求。(4)有关发包人人员参加目睹工厂验收试验的往返交通费用、发包人代表在承包人期间的膳宿食宿费用、交通和保险等应包括在合同总价中。7.3现场培训7.3.1承包人应指派熟练、称职的工程技术人员到X88 电站现场，对发包人技术人员提供现场技术培训和指导。以保证发包人技术人员在不同岗位工作的人员能够了解和掌握本合同设备的工作原理、运行、操作、检验、调试、修理和维护等知识、技术和技能。7.1.1承包人应在培训开始之前1个月提供一份对发包人技术人员现场培训的大纲（包括培训计划、培训内容和要求等）供发包人审查。7.1.2承包人应免费提供现场培训需要的技术文件、图纸、参考资料和培训有关的必需品。7.1.3发包人将对现场受训技术人员进行考核，考核合格后结束现场培训。7.2安装、调试及试验的技术服务7.2.1承包人技术服务承包人应及时提供与本合同设备有关的安装(包括现场组装)等相应的技术指导、负责现场试验、现场培训等全过程的服务并参加验收。在设备安装前提供安装、试验程序及验收QCR表格。7.2.2承包人现场技术指导承包人需派代表到现场进行技术服务，指导安装承包人按承包人的技术资料进行安装（包括现场组装）、调试、现场试验，对安装承包人就工艺、方法、程序和注意事项提出要求，使其符合有关技术和标准的要求，并负责解决合同设备在安装、现场试验中发现的制造质量及性能等有关问题。7.2.3承包人技术人员的资质承包人派到现场服务的应是有实践经验、可胜任此项工作的人员。承包人派到现场服务的技术人员在本合同生效后2个月内提交发包人予以确认。发包人有权提出更换不符合要求的承包人现场服务人员，承包人应重新选派发包人认可的数量足够和合格的技术服务人员到工地进行技术服务。发包人有权根据现场需要要求承包人增加现场技术服务人员，如果发包人在书面提出该项要求10天内承包人没有答复，将按《合同条款》有关规定视为延误工期等同处理。7.2.4承包人技术指导的责任由于承包人技术服务人员对安装（包括现场组装）、现场试验的技术指导的疏忽和错误以及承包人未按要求派人指导而造X的损失应由承包人承担相应的责任。7.2.5承包人现场服务人员的职责88 7.1.1.1承包人现场服务人员的任务主要包括设备催交、设备到货清点、工地开箱检验、设备质量问题的处理、指导安装和试验、参加验收。7.1.1.2在安装和调试前，承包人技术服务人员应向发包人进行技术交底、讲解和示范将要进行的程序和方法。对重要工序，承包人技术人员要对施工情况进行确认和签证，否则发包人不能进行下一道工序。经承包人确认和签证的工序如因承包人技术服务人员指导错误而发生问题，承包人负全部责任。7.1.1.3承包人现场服务人员应有权代表承包人全权处理现场出现的一切技术和商务问题。如现场发生质量问题，承包人现场人员要在发包人规定的时间内处理解决。7.1.1.4承包人对其现场服务人员的一切行为负全部责任。7.1.2发包人的义务发包人要配合承包人现场服务人员的工作，并在食宿和通讯上提供方便，其所需费用由承包人自行承担，场内和对外交通由承包人自理。第8章88 工业电视系统专用技术条款7.1概述7.1.1电站设置一套完整的工业电视系统，由后台设备和现地设备组X。后台设备由设置在电站地下副厂房的视频监控终端和视频管理服务器，以及放置在安装场值班室的视频监控客户端、放置在溢洪道保安室的视频监控客户端组X。现地设备由地下副厂房通信机房工业电视控制柜、地下主变洞开关站继保室工业电视控制柜、4#上游调压室工业电视控制柜、进水口事故闸门室工业电视控制箱、溢洪道配电室工业电视设备柜，以及各区域的工业电视设备箱和现地摄像机组X，其中工业电视控制柜（箱）中包含有图像存储服务器、工业以太网交换机、电源设备、继电器、接口设备以及其他必要的元器件。工业电视设备箱内放置区域以太网交换机，负责现场摄像机接入。7.1.2工业电视系统对地下主、副厂房、主变洞、尾闸洞各部位主要机电设备、公用系统设备，以及进厂大门、上游调压室、上游进水口和上游溢洪门区域等重要部位加强防护力度，及时了解现场情况。能实现与消防监控系统和门禁系统的联动控制功能，即：当消防监控系统和门禁系统通过开关量和网络形式将报警信号发给工业电视系统时，以及工业电视系统监视到现场情况发生异变或报警时，应在不超过2秒内将报警信号传送至视频管理服务器，报警服务启动图像存储服务器进行录像，且将该信号传送到监控中心，并在监控中心发出声光提示、自动录像等；中心作出反应，可通过网络对报警点的联动控制的设备进行远程报警处理。7.1.3应能上送工业电视信号至集控中心，完X集控中心对电站的远程监控。7.1.4应能上送工业电视信号至X水电站，完XX水电站对电站的远程监控。7.2系统结构7.2.1电站的工业电视采用开放式以太网结构，通过以太网交换机连接现场摄像机、视频管理服务器、视频监控终端、视频监控客户端和图像存储服务器，实现对电站的监视。7.2.288 水电站工业电视系统采用纯数字视频监控方式，前端设备采用全网络式摄像机，视频从前端设备输出即为数字信号，并以基于TCP/IP协议的以太网为传输媒介，实现视频在网络上的多路复用传输，并通过数字视频矩阵控制实现整个系统的控制、调度、存贮、授权控制等功能。7.1.1在地下副厂房、地下主变洞、上游调压室、上游进水口事故闸门室和上游溢洪道配电室内各设置一面工业电视控制柜（箱），并在地下副厂房设置一套视频监控终端和一套视频管理服务器，在安装场值班室放置一套视频监控客户端，在溢洪道保安室设置一套视频监控客户端。在电站的地下主厂房、地下副厂房、主变洞、母线洞、交通电缆道、尾闸洞、上游调压室、上游进水口和上游溢洪门等，分别设置相应类型和数量的摄像机以及工业电视设备箱。系统采用以太网结构，现地摄像机分别就近连接到工业电视设备箱内。7.1.2电站工业电视系统与其它系统的接口7.1.2.1与消防监控系统的接口采用开关量接口为主，通信方式（RS485口，MODBUS-RTU协议）为辅，接收来自消防监控系统的重要火警信号。工业电视系统接收到火警信号后，迅速将现场摄像机转向火灾区域，供运行人员进行确认。7.1.2.2与门禁系统的接口采用通信方式，在接受到门禁系统的现地读卡信息后，能自动将附近摄像机转向刷卡区域，监视该区域人员活动状况。7.1.2.3与集控中心工业电视系统的接口采用通信方式，通过发包人提供的标准100Mbps以太网接口，将视频信号上送集控中心，实现集控中心工业电视系统对电站的远程监控。工业电视系统承包人应提供监控软件的SDK开发包给集控中心工业电视系统承包人，由集控中心工业电视系统承包人负责提供二次开发，工业电视系统承包人应配合完X。7.1.2.4与X工业电视系统的接口与X工业电视系统采用通信方式，通过发包人提供的标准100Mbps以太网接口，将视频信号上送X工业电视系统。工业电视系统承包人应负责提供二次开发实现在X工业电视系统对X电站的远程监控。7.1.3电站工业电视系统图参见附图一“工业电视系统框图”。7.2系统功能7.2.1一般要求88 7.1.1.1工业电视系统采用数字式视频监控方式。工业电视系统必须是性能可靠、技术X熟、功能完善的分布式结构，系统配置灵活、操作方便、布局合理，能满足长时间工作的要求。7.1.1.2工业电视系统的各装置应具有工作可靠、性能稳定、结构简单、易于调试、维护、更换和日后扩展等特点，能提供完整的报告制作工具，形X一个工业电视监控和跟踪分析系统。7.1.2性能要求工业电视系统应为配置合理、安全可靠、技术X熟、性能优良的系统，并应满足下列技术要求，但不限于此。7.1.2.1可靠性和先进性(1)系统的软硬件应采用高可靠性设计，可以长期在线稳定运行；(2)系统所选用的计算机以及摄像机都必须是国内外专业厂家生产，并经过长期实践考验的领先产品。(3)系统采用分布式控制结构，各区域的监控功能分别由各个区域的摄像机完X，他们应分别具有独立完X所辖范围监测任务的能力。(4)系统中任何设备的单个元件故障不应造X系统关键性故障或控制设备的误动作。7.1.2.2开放性系统应操作简单，数据格式和编程接口对用户开放，便于发包人现场工程师进行二次开发。编程方式采用图形化方式，发包人现场工程师不需要系统地学习编程语言以及数字信号处理和数学理论就可随时对系统进行扩充升级。并可以随时随地的进行参数设定和参数修改。7.1.2.3独立性系统监测应与分析系统相互独立，又相互补充。分析系统进行分析、检修或现场试验时不能影响监测系统的数据采集和功能。同样当监测系统某区域故障或检修时，不能影响分析系统的功能，并能手动屏蔽或退出局部区域内摄像机的功能。7.1.2.4可维修性88 系统的结构应考虑维修方便，以便缩短平均修复时间(MTTR)。当不考虑管理辅助时间和备品运送时间时，MTTR应小于1小时。同时承包人应采用下列措施增强系统的可维修性：(1)系统设备应尽可能采用同型号、同结构的商用化的标准产品以及标准的X熟的软件及操作平台，以保证系统的长期可用性，保护发包人的投资；(2)系统具有自诊断和故障点查找、定位、记录程序。系统出现故障时，能立即找出故障点和故障原因并尽快排除故障，恢复系统正常工作；(3)应有便于试验和隔离故障的断开点；(4)应配备合适的专用安装拆卸工具，预防性维护不应引起磨损性故障；(5)系统可由发包人经过培训的专业人员通过软件编程进行修改和维护。7.1.1.1兼容性系统应具备很强的兼容性，并为消防监控系统和门禁系统提供接口。7.1.1.2针对性系统的软硬件设计应具备明显的针对性，设置合理的测点布置和软件功能。能清晰、准确的完X系统的各项功能定位。7.1.1.3实用性系统功能设计应充分考虑现场的实用性，现场工程师通过简单的操作，就能获得有关设备状态、系统性能的技术数据和报告。能够完X处理各种测试、分析任务和诊断任务。7.1.1.4网络支持系统应能够与消防监控系统和门禁系统连接，能够保证在电厂各种网络中完X对工业电视系统的实时监测、分析及自动分析诊断功能。能实现与X都集控中心工业电视系统和X水电站工业电视系统的通信。系统应能支持NTP/SNTP网络对时方式。7.1.1.5抗干扰性系统应采取可靠的抗干扰措施，防止大气过电压、电磁波、无线电和静电等干扰侵入系统内部，造X系统设备的损坏和误动作。7.1.1.6抗震性88 系统应采取可靠的抗震措施，防止由于外界的震动等干扰影响系统正常工作，造X系统设备的损坏和误动作。7.1.1.1安全性(1)系统应保证控制信息中的一个错误不会导致系统出现破坏性的故障。系统应对每个功能操作提供安全检查和校核，当发生误操作时，系统应能自动禁止误操作输出并报警提示。任何自动或手动操作，应提供事件的顺序记录，并可提供相应的操作指导。在人机对话中，系统设置不同级别的口令，分别设置系统维护权口令、系统操作控制权口令等。(2)系统具有电源故障保护和自动重新启动能力，并能预置初态和重新预置。系统设备具有自检和诊断能力，设备故障能自动切换和切除，并发出故障报警。(3)系统对外通信应具有保障本系统运行数据及数据库安全的措施。7.1.1.2整体性工业电视系统应有机的结合由其他承包人提供的X水电站工业电视系统设备，使工业电视系统X为一套完整的监控系统，实现在两电站控制室集中监视电站设备运行和电站安全状况。7.1.2功能要求7.1.2.1远程图像传输系统应能通过以太网接口实现远程视频传输，可采用双绞线、光纤等作为传输介质。监控前端的图像视频信号由视频管理服务器经主交换机传送到电站内MSTP通信设备预留的自适用以太网接口（由其他承包人提供）上，采用100MbpsRJ45标准以太网接口，通过MSTP的数据通道将数字信号传送至集控中心。本次合同的工业电视系统将采用数据复用方式，和其他系统的数据共用MSTP通信设备提供的数据通道。系统采用标准的TCP/IP协议，支持跨网段、有路由器的远程视频监控环境。中控室设有视频监控终端，集控中心局域网中的授权用户可通过系统软件远程调用X电站的监控画面，不同的监控用户可根据自己的监控需求灵活切换到任意一个监控现场，可多人同时观看一个现场，也可以不同用户选择任意现场监控。7.1.2.2远程控制功能88 网络用户通过编解码器、数字矩阵、电子地图可以实时远程监控电站的任意摄像机，并可以控制任意摄像机光圈、焦点的旋转。7.1.1.1视频动态检测系统应具有视频动态检测功能，可以对每一个摄像机实现动态图像检测。每一路视频动态检测可划分为多个区域，可以自行设置检测区域，区域的灵敏度可以定义。7.1.1.2画面显示可实时显示高质量的图像，并能实现保密区域屏蔽功能；支持单画面、四画面、九画面、十六画面及大小组合画面显示方式；利用安装在各点的摄像机，对所有监控区域内的设备进行实时监视；可以根据摄像机焦距的变化（变焦摄像机）显示大小不同的画面。图像亮度、色度、对比度及灰度可调；能实现在液晶显示屏上的实时显示。7.1.1.3画面切换系统软件支持自动及手动画面切换。用户可以对监视画面作任意的切换，可以切换任意一台摄像机的视频到监视器画面，也可以切换其中一台摄像机视频到任意监视器显示。监控客户终端可以选择轮视功能，监视画面自动在同一监控前端的不同摄像机之间或多个监控前端之间按序轮流切换。各监控客户终端可以独立地选择设置加入轮视序列的监视点，画面切换间隔时间可灵活设置。当监控客户终端选择轮视功能时，对所有监控前端不具有任何控制权。系统应能支持X组切换功能，即将多个视频输入同时切换到多个连续的输出。多个相互独立的组(X组切换)，每组包括多个视频输出(每个有一个目标和一个辅助触点动作)，可通过手工或作为通用巡视的一部分被调用。7.1.1.4画面轮巡监视器巡视：巡视是一个多台摄像机位置的序列。操作员可随时为巡视定义输出。每个摄像机位置包括一个关联的预置场景、图像88 和／或辅助触点动作。同一个视频输入可插入到同一个巡视的多个位置上。巡视可正向或反向运行。被监视器划去的视频输入将不显示。通用巡视 ：可建立多个巡视以随时调用到监视器上。每个巡视有多个视频输入的位置，每个位置还包括一个独立的驻留时间、目标（预置场景）和一个辅助触点动作。巡视可正向或反向运行。同一个视频输入和／或同一台摄像机的预置场景可多次插入到巡视中。7.1.1.1控制转动提供云台方向控制功能：可以实现八个方向的控制与锁定、三个镜头调整功能；提供基于视频窗的云台控制功能：通过鼠标在视频窗内的拖拽和点击，控制云台动作，实现摄像头的居中、水平、垂直、变焦，以及监看窗口内图像的放大、缩小和满窗口显示。支持灯光／雨刮／除雾等多个云台辅助开关的控制。7.1.1.2预置位功能用户可以对带有预置位的球机设定预置位，用户可以对需要特别观察的点设定预置位（预置位的个数由所选的球机决定），可以设定多个预置位。用户可以输入调用预置位命令调看需要监控的预置位画面。用户也可以将预置位编入巡视画面里在监视器显示。7.1.1.3变焦、雨刷功能对摄像机、球机、配有电动变焦的摄像机都可以改变焦距来得到不同大小、不同距离的画面，对需要的画面可以放大或拉远显示得到最佳的画面效果，起到更好的监控作用。对带有雨刷的护罩，通过数字视频矩阵服务器或电子地图服务器可以控制雨刷的动作，如下雨时可以启动雨刷，当护罩前面玻璃片上有积灰时可以转动雨刷，清洁玻璃面。7.1.1.4画面信息添加处理监控画面上支持中文、英文信息在监看画面的叠加显示；88 可在监视的画面上叠加与该通道相关的信息：摄像头名称、状态、每秒帧数、码流、录制状态、报警信息、移动侦测、音量；支持日期时间的叠加显示，可任意指定日期时间的显示格式。7.1.1.1系统录像功能系统应具有强大的录像功能，在本地端录像的同时还可以同步实时将视频信号通过网络上传输，在网络上进行实时监视以及访问录像文件，进行录像回放、备份等操作。系统录像具有六种方式：(1)定时录像：系统管理员可以设定时间段对监控前端的某个摄像机(可设定)的图像进行定时录制。(2)动态检测录像：系统管理员可以设定当某个摄像机检测到动态图像时是否进行录像，也可以设定各个摄像机录像的优先级。(3)报警自动录像：支持报警探测器接入(支持报警输入和报警输出，可以将报警系统整合进入监控系统)，并能实现报警联动。系统管理员可以设定当报警发生时是否进行报警录像。当报警探测器或视频动态检测有报警发生时，自动进行录像，直至报警解除。不同监控前端的报警可同时录像，同一监控前端有多个报警同时发生时，系统录制高优先级的报警图像，若优先级相同则录制最先检测到的报警点图像。(4)智能分析录像：作为更加先进的技术，系统应能对特定的部分通道具有智能分析的功能，包括闯入特定区域、人物越线、物品搬移等，系统应能对相应的事件进行录像。(5)手动录像：系统管理员可以设定对某个固定监控点进行24小时不间断录像，或对各监控点进行轮视录像。(6)客户端手动录像：如果将网络视频服务器接入电厂MIS网，局域网上的PC主机安装有客户端软件，当客户端对某个前端进行监控的时候，通过管理中心的授权和认证，可以选择是否录制当前监控图像。图像数据保存在该监控终端微机的硬盘上。7.1.1.2录像检索及回放功能(1)用户可按时间、日期、摄像机编号等方式对录像数据进行检索，88 可以打印所需的图像。(1)系统还可以根据事件进行检索，将报警事件、标签文字等作为检索的依据，快速实现存储资料的检索。同时，系统支持智能分析检索，更方便的实现闯入特定区域、人物越线、物品搬移等智能检索功能。(2)录像硬盘空间：录像硬盘空间管理采用两种方式：一是自动循环覆盖的方式，即剩余硬盘空间到达设置界限时，系统自动删除距当前时间最久远的一天的录像文件；二是停止方式，即硬盘满时停止录像，并立即发出友好提示，并建议用户进行如何的操作。(3)录像文件备份：可以将需要的录像文件从网络上下载到微机硬盘上，或在录像回放的时候对某一时间段的图像重新录制。(4)录像文件删除：可以随时将没有保存价值的录像文件手动给以删除。(5)录像资料不能随意被剪接、篡改。(6)文件回放检索方便，单／多屏回放模式，可对选定图像进行放大、移动、亮度调节。(7)系统画质增强、抓取及储存所抓取图像等处理。(8)具播放／快进／快退／上切／下切／单步播放／暂停功能，用户可直接拖动播放滑块调节播放进度，回放速率可在正常速率、二倍速、三倍速、半速、1∕3速五种不同播放速率间进行切换调。(9)预览具有多种显示模式。(10)具有丰富的时间线内容展现和定位。在检索回放功能界面内时间线上，以不同的颜色区分普通录像、报警录像及报警等级、标签类型、标签添加位置等信息，并可快速定位对应事件。7.1.1.1报警(1)当出现设备故障时，应立即发出报警和显示信息，弹出画面和推出报警音响，报警音响应可手动或自动解除。(2)当检测到电站内重要区域有人员活动或其他危险时，应立即将该监控区域的监控画面切换至监控终端显示器上，并发出预警信号，在运行人员确定后方可解除。88 (1)报警显示信息应在当前画面上显示报警语句(包括报警发生的时间、对象名称、性质等)，显示颜色应随报警信息类别而改变。若当前画面具有该报警对象，则该对象标志(或参数)应闪光和改变颜色。闪光信号应在运行人员确定后方可解除。(2)对于任何确认的误报警，运行人员可以退出该报警点。(3)报警等级划分根据报警事件处理紧急程度的不同，提供多级报警，如：1)紧急报警（Emergency）：极其紧急的错误，需要立即处理；2)警戒报警（Alert）：需立即纠正的报警；3)关键报警（Critical）：关键性错误，需要尽快处理；4)错误报警（Error）：需关注但不关键的报警；5)警告报警（Warning）：系统运行存在某种差错。(4)提供多种针对报警事件的操作1)查看详细报警信息：这些信息是：日期时间、主设备、报警类别、报警确认日期、报警描述、报警等级、处理状态、操作人员、报警注释、相关联的摄像头信息；2)查看报警录像：包括报警通道报警时录像，与报警通道或探头相关联的通道录像，报警录像在检索回放窗口内回放；3)处理报警：所谓处理报警，就是登记报警产生的原因、处理方法和手段、处理的人员、处理的结果；同一报警只能处理一次；可为每一个报警时间添加报警注释；确认该通道所有未处理报警；依次确认该通道各个未处理报警；翻看该通道各个报警的详细信息；4)取消报警：对已知报警的取消，如某区域停电所造X的视频丢失报警；5)手动报警：手动触发一个报警事件。7.1.1.1记录和打印(1)记录和打印功能应包括：1)各类操作记录(包括操作人员登录/退出、系统维护、设备操作等)；88 1)各类事故和故障记录；2)各类异常报警和状态变化记录；3)报表记录；4)各种记录、报表及曲线打印(由运行人员在控制台上选择并控制打印机打印)；5)报表的幅面应能满足A3 /A4幅面的要求。报表的数量及格式应满足用户要求。报表的格式将在设计联络会或软件合作开发中确定。(1)上述记录报表应能自动分类，分类类别需有：1)按时间分类；2)设备范围；3)除上述类别外，如发包人认为需要增加其他类别，承包人应予满足。(2)维护和开发承包人提供的交互式画面编辑工具和交互式报表编辑工具具有操作方便灵活的特点及用户能够增加自定义图块或图标的手段，应能直接输入中文，画面及报表中的动态数据项与数据库连接应能通过鼠标进行。7.1.1.1培训功能控制系统应具有操作、维护、软件开发和管理等方面的培训功能。在培训软件运行时，起初始信息应来自控制系统，培训人员在培训过程中如对某设备进行操作，相应的培训程序被启动，对运行和操作过程进行方真模拟，但不能影响正常的监控过程。7.1.1.2联动控制功能能通过硬件触点联接和通过网关实现与消防监控系统的联动功能，接受来自消防监控系统的报警信号，在发生火灾和紧急的情况下，能自动将画面切换至监控终端，并发出报警信息，联动功能包括：(1)系统关联联动操作，如报警录像／抓帧、PTZ联动、报警输出；录像时可实现保存报警前监控现场视频，可保证事后有证可取；(2)监控客户端联动操作，如关联处理用户、预览通道、弹出地图、声音提示；(3)其他联动操作，如邮件通知、短信通知。88 能通过网关实现与门禁系统的联动功能，在有人员出入刷卡，或接受到门禁系统的报警信号时，能自动将画面切换至人员活动区域或报警区域。7.1.1.1计划管理对录像计划、布防计划、设备录像上载计划进行管理。(1)设备的自动过滤显示组织结构树中的通道、探头和输出设备，可随不同计划类型的选择而自动过滤，如布防计划显示通道与探头，设备录像上载计划只显示能录像上载的通道，录像计划只显示通道。(2)录像计划管理支持周循环任务、特定时间任务设定；其中周循环任务以彩色的时间条分段表示录像任务，基于图形化的时间标尺对这录像计划进行添加、设置、修改、删除等操作；可使用鼠标对图形化任务的进行拖拽，以调整其开始时间、结束时间、进行计划平移；可设置录像计划的开始时间、结束时间，可选择录像码流。(3)布防计划管理支持周循环任务、特定时间任务设定；其中周循环任务以彩色的时间条分段表示布防计划，基于图形化的时间标尺对这布防计划进行添加、设置、修改、删除等操作；可使用鼠标对图形化任务进行拖拽，以调整其开始时间、结束时间，进行计划平移；可设置布防计划的开始时间、结束时间。(4)设备录像上载计划管理可对录像上载计划进行添加、修改、删除等操作；支持开始时间、结束时间的设置。(5)计划复用提供通道内部的任务复用和通道间计划的复用；支持计划的导入／导出，复用原来已经设置好了的计划，减少计划设置时间。7.1.1.2用户权限管理88 系统应支持基于角色的用户管理，权限、授权认证管理。系统应支持用户的创建、修改和删除，能保存用户的基本信息，包括登录名、密码、权限分组、联系信息、部门所属等。系统应支持权限设置，用户的权限分为系统权限和设备访问权限，系统权限限定用户对软件系统的访问、操作权限，设备访问权限规定了用户对系统设备的访问、操作、控制权限。设备访问权限支持多级分级，权限等级限定用户对设备争用时的仲裁机制。例如：当同时有几个用户提出请求要控制某个云台的时候，系统将自动根据它们的权限级别进行仲裁。系统提供管理员用户组权限模板和普通用户组权限模板，供添加新用户或用户组时复用；支持将一个现有用户或用户组的权限，复用给新建的用户或用户组，并可对复用过来的用户权限进行修改，简化权限分配操作。对每一个用户的注册、登录、退出、所有操作记录（例如对前端设备的启动、关闭、重启、参数修改、软件升级等操作和控制）进行记录、审计跟踪。当系统发生安全事件时，用户操作审计功能能为事件原因的追溯提供强有力的帮助。用户的关键行为作为关键数据，不允许修改。系统应可以将用户根据权限编X不同工作组，每个工作组可对指定的摄像机具有权限，这些权限包括监看实时视频、回放视频、操作云台、处理告警等，用户的权限继承用户组的权限，而又不受此完全约束，用户可以具有组内其他用户所不具备的权限或者限制。7.1.1.1设备巡检服务设备巡检服务根据自动巡检计划对系统中的所有设备进行巡检，也支持客户端提出的手工巡检请求，将任何设备的当前状况随时展示出来，便于用户及时发现并处理设备的问题。可巡检网络摄像机、DVS、传感器、报警输出设备等，提供设备在线、配置参数比较、校时等巡检服务。(1)巡检方案管理系统应能够提供多种巡检方案，如：X巡检：包括简单巡检、巡检报警两项；X巡检：包括简单巡检、巡检报警、自动校时三项；88 三级巡检：包括简单巡检、巡检报警、自动校时、配置参数比较。(1)自动巡检设置制订设备巡检计划，各设备按计划进行自动巡检；每一计划均可设置按周循环，按月循环，按指定时间间隔循环。(2)手动巡检系统在手动巡检时，可同步显示巡检信息，并可随时暂停巡检。(3)巡检结果显示列表显示设备巡检结果，可区分巡检正常、巡检有故障、巡检无应答的设备。(4)巡检结果处理可以翻看、导出、打印每一次的巡检结果。7.1.1.1辅助功能(1)辅助灯光控制可控制辅助灯光（或红外灯等）的开关，绑定摄像机的外罩，实现同摄像机同步转动。(2)报警显示模式用户可为每个视频输出选择报警显示模式。1)保持方式：显示第一个报警直到被清除，以后发生的报警按顺序排队。2)顺序方式：顺序显示多个报警，每个显示一定时间。3)顺序与显示方式：显示第一个报警在—台监视器，直到报警被清除。其它报警按顺序显示在下一台监视器上(报警都处于激活状态)。4)块保持方式：报警显示在一组连续的监视器上。一个块最多可有1X个连续的监视器，可定义多个块。5)块顺序方式：报警按顺序显示在连续的监视器上。一个块最多可有1X个连续的监视器，可定义多个块。(3)状态输出系统状态输出、并行打印口及RS-232/485口可通过编程输出所有报警事件的出现和清除以及视频丢失事件、电源状态和显示在监视器的信息。88 报警信息包括：事件的日期／时间、视频输入编号和报警状态。视频丢失信息包括：事件的日期/时间、视频输入编号、视频丢失、同步丢失和检测模式。(1)自诊断和防盗具有自诊断功能，系统故障时能发出报警信号。摄像机等前端设备采用防盗密封壳体（防拆），一旦被盗，可发出报警信息至视频监控终端。(2)特殊防护能在水电厂环境内可靠运行，不受强电磁场和各类电磁噪声的干扰。能连续工作和防雷击。所有的防护壳体及电路板经过防潮、防霉、防盐雾处理，适应各种恶劣环境。(3)报警清除方式用户可为每个视频输出定义报警清除方法。1)确认方式：只有在操作员手工确认报警后，报警才被清除。2)自动清除：在报警输入停止后20秒自动清除报警(如果还没有手工确认报警)。(4)系统划分应明确定义键盘、视频输入和视频输出的通道权限，进一步增强系统的灵活性。系统的划分包括：键盘到监视器通道：被选中的键盘不能访问被选中的监视器。监视器到摄像机通道：被选中的监视器不能显示被选中的摄像机图象。键盘到摄像机通道：被选中的键盘不能调用或控制被选中的摄像机。键盘到摄像机控制通道：被选中的键盘不能控制被选中的摄像机现场的功能。(5)口令和优先等级键盘或用户可指定多个等级，控制远程摄像机现场。系统可有多个用户编号，每个用户编号有自己的口令。根据用户的优先等级限制用户使用一定的系统功能。(6)电子地图利用视频管理服务器集中接收到的报警信号，系统允许用户自定义被监视区域的电子地图。在电子地图中可以直观的表示出各报警点88 所在的平面地理位置，当报警时图标先进行闪烁，同时网络上弹出对应联动的画面。电子地图功能的设置、撤消和修改可在视频管理服务器上方便地实现。系统应能支持多个视频在电子地图上的叠加显示，实现以地图为背景的多个视频实时监看，直观明了。(1)提供为液晶电视墙配套的视频切换软件。(2)具有视频转发功能。7.1.1.1终端设备功能要求(1)视频管理服务器视频管理服务器应满足以下功能：1)用户验证目录管理功能中心可对所辖管理的设备进行分级/分组管理；前端的视服可灵活的选择手动、自动登录注册方式；系统支持远程集中用户认证管理和分级（优先级）用户管理，提供用户帐号的添加、修改、删除、密码修改等维护操作；黑名单、白名单管理，可授权/拒绝某节点及其下属节点的管理权、控制权和浏览权；同一时刻操作，高级别优先级和平级别的冲突检测；系统允许每个管理员对自己管辖范围内的设备或用户的管理，包括了设备和用户的添加、删除、属性修改、指定用户对设备的权限等。设备配置，管理将具有关联的采集点/分组组织在一起，便于设备管理和用户使用。2)管理功能系统内设备运行状态监测；主控中心远程对前端设备配置；系统自动对网内设备校时，满足让每个设备同步运行；完X对所有操作，状态日志管理；检测存储服务器硬盘状态；88 检测DVS/NVS服务器状态；检测视频通道状态；(1)视频监控终端视频监控终端应满足以下功能：1)报警及电子地图管理报警信息的搜集；报警集中处理；报警时联动管理中心相应电子地图并闪烁提示；可自行添加绘制多幅/多级电子地图；可通过多幅电子地图布撤防；可通过电子地图直接调用图像，授权并认可后可控制镜头；同一电子地图上的多个前端报警时显示主电子地图导航图；不同电子地图的多个前端报警显示多个电子地图列表；其它告警事件管理：用户可自定义系统中的视频丢失、镜头遮挡、移动侦测、硬盘故障、网络中断等告警信息的显示或隐藏。2)网络虚拟数字矩阵功能浏览和控制：任意前端监控点的浏览和控制权限由用户和目录管理服务器控制，对于浏览和控制的权限修改不会影响用户本次连接或本次操作。高优先级用户可以在需要的时候锁定某些重要通道的浏览权限，高优先级的用户也可以在带宽不够或连接数限制的时候抢夺低优先级用户的浏览&控制权限。对于某一通道的PTZ控制，当他获得当前通道的控制权限时，则我们默认他锁定此通道的PTZ控制，除非有更高优先级的用户需要控制PTZ云镜设备；轮巡：系统支持自定义分组的多路视频图像轮巡，轮巡可以在VGA的某一个窗口调用，也可以在液晶显示屏的某一个窗口调用；组切：系统支持任意组图像平铺调用，组切可以在液晶显示屏或大屏幕的多个窗口调用；也可任意的添加不同的组，以满足简单的不同组和的显示方式；88 报警图像切换：报警时报警现场的图像可强制切换至管理中心或液晶显示屏或大屏幕的指定窗口，多路同时报警时轮巡显示；用户可自定义图像的显示模式或切换模式；灵活的液晶显示屏解码方案：系统支持电脑VGA显示器实现X本低廉的液晶显示屏，支持插卡式解码卡输出至监视器实现液晶显示屏，也支持嵌入式解码器解码上液晶显示屏。任意一路视频图像的解码和输出都可以在管理中心自定义和统一控制。图像连接X功时音频同步于视频预览；视频解码扩展功能：支持由中心控制的多家厂商的视频解码上墙，在没有硬件解压的情况下也可以利用计算机的自身的解压能力上VGA液晶显示屏。1)流媒体协议转发功能实时视频转发：不同厂商视频图像的单播/多播转发；控制信息转发：远程云镜控制信号转发；报警信息转发：转发网络中的报警信息；录像资料的任意转发；管理和分配网络带宽。(1)图像存储服务器录像计划任务制定；视频资料的存储、检索、备份管理；采用磁盘阵列方式，支持RAIDX；通过专用管理服务器进行数据存储管理。平时对视频信号进行录像存储，在集中控制中心需求数据时候进行上传。能将视频图像以三种不同的格式存储到计算机硬盘上：以BMP格式的静止图像，以AVI和MPEG-I格式的活动图像。对于所记录的图像可以通过两种方法检索回放：通过时间检索和通过地点检索。(2)液晶显示屏应能选择任一路信号在液晶显示屏任一屏上的显示；应能实现液晶显示屏显示系统的图像单屏显示、图像缩放等功能；可任意位置开启多个窗口单屏显示网络环境下视频监控终端的各种应用程序生88 X的画面，所有窗口画面可自由缩放，显示的窗口数量不受限制，同时具有足够的控制速度。所有类型的显示画面应在单屏范围内显示图形不变形，整个屏幕亮度均匀，无暗角或亮角等现象，画面稳定无闪烁。7.1技术指标7.1.1视频监控终端视频监控终端采用国际知名品牌服务器。能独立完X一定的数据记录和图形存贮任务。配有足够的通信接口。基本配置和主要性能如下：CPU：双核Intel处理器,字长32位主频：≥2.4GHzX高速缓存：≥2MB内存：≥XGB(可扩展)硬盘：≥320GB液晶彩色显示器：1台21”液晶显示器，分辨率≥1X×1200，显示内存≥1XMB，至少为增强1X色，底色为黑色，平面直角。液晶显示器应有防暴、防眩光及防X线措施，正常工作及画面刷新时图像显示稳定无闪烁。操作系统：采用Windows操作系统。接入能力：单台视频监控终端接入能力不少于240路HD高清接入：必须具备HD高清（720P）接入能力显卡：独立显卡，显卡内存不低于512MB网络接口：2个10/100/1000Mbps以太网端口；网络支持：TCP/IP鼠标、键盘1套电源：1套风扇：1套音响：1套88 机架：1套其它必需配置的硬件和软件。7.1.1视频管理服务器视频管理服务器采用国际知名品牌服务器。能独立完X一定的数据记录和图形存贮任务。配有足够的通信接口。基本配置和主要性能如下：CPU：双核Intel处理器,字长32位主频：≥2.4GHzX高速缓存：≥2MB内存：≥XGB(可扩展)硬盘：≥320GB液晶彩色显示器：1台21”液晶显示器，分辨率≥1X×1200，显示内存≥1XMB，至少为增强1X色，底色为黑色，平面直角。液晶显示器应有防暴、防眩光及防X线措施，正常工作及画面刷新时图像显示稳定无闪烁。操作系统：采用Windows操作系统。HD高清接入：必须具备HD高清（720P）接入能力平台管理能力：管理10台以上视频监控终端。显卡：独立显卡，显卡内存不低于512MB网络接口：2个10/100/1000Mbps以太网端口；网络支持：TCP/IP鼠标、键盘1套电源：1套风扇：1套机架：1套其它必需配置的硬件和软件。7.1.2视频监控客户端视频监控客户端采用国际知名品牌服务器。能独立完X88 一定的数据记录和图形存贮任务。配有足够的通信接口。每台套基本配置和主要性能如下：CPU：双核Intel处理器,字长32位内存：≥2GB(可扩展)硬盘：≥320GB液晶彩色显示器：1台17”液晶显示器，分辨率≥1X×1200，显示内存≥1XMB，至少为增强1X色，底色为黑色，平面直角。液晶显示器应有防暴、防眩光及防X线措施，正常工作及画面刷新时图像显示稳定无闪烁。操作系统：采用Windows操作系统。显卡：独立显卡，显卡内存不低于512MB网络接口：2个10/100/1000Mbps以太网端口；网络支持：TCP/IP鼠标、键盘1套电源：1套风扇：1套机架：1套其它必需配置的硬件和软件。7.1.1图像存储服务器(1)图像存储服务器存储要求图像存储服务器存储容量应满足所有视频输入24小时全天候录象（以CIF、JPEG或MPEG-4、H2X4等格式存储。地下副厂房内图像存储服务器不少于120路网络摄像机接入，其中百万像素网络摄像机不少于70路；地下主变洞内图像存储服务器不少于75路网络摄像机接入，其中百万像素网络摄像机不少于55路；上游调压室内图像存储服务器不少于20路网络摄像机接入，其中百万像素网络摄像机不少于2路；上游进水口事故闸门室内图像存储服务器不少于10路网络摄像机接入，其中百万像素网络摄像机不少于2路；上游溢洪门配电室内图像存储服务器不少于20路网络摄像机接入，其中百万像素网络摄像机不少于2路。88 上述各处网络摄像机图像信息要求在24小时全天候录像情况下保存1周，重要监控位置（地下副厂房和地下主变洞至少包括20路，上游调压室、上游进水口和上游溢洪门至少包括5路）24小时全天候录像，要求保存30天。(1)图像存储服务器性能要求地下副厂房和地下主变洞图像存储服务器各为2台；上游调压室、进水口事故闸门室和溢洪道配电室图像存储服务器各为1台。CPU：双核Intel处理器,字长32位主频：≥2.4GHzX高速缓存：≥2MB内存：≥XGB(可扩展)硬盘：≥320GB液晶彩色显示器：1台17”液晶显示器，分辨率≥1X×1200，显示内存≥1XMB，至少为增强1X色，底色为黑色，平面直角。液晶显示器应有防暴、防眩光及防X线措施，正常工作及画面刷新时图像显示稳定无闪烁。操作系统：采用Windows操作系统。网络接口：4个10/100/1000Mbps以太网端口；网络支持：TCP/IP鼠标、键盘1套电源：1套风扇：1套机架：1套其它必需配置的硬件和软件。(2)磁盘阵列设备性能要求每套图像存储服务器配1套磁盘阵列设备，主要性能如下：处理器：X4位双核CPURAID控制器：持RAID5/RAIDX，支持硬盘热插拔不停机维护更换，支持电源热插拔冗余，机箱表面有系统侦测报错指示，采用IPSAN存储方式。88 高速缓存：≥2GB千兆端口：≥2硬盘容量：≥X4T（地下副厂房）≥5XT（地下主变洞）≥12T（上游调压室）≥1XT（上游进水口）≥18T（上游溢洪门）电源：1套风扇：1套机架：1套其它必需配置的硬件和软件。7.1.1液晶电视墙服务器(1)功能要求多厂家、多种格式、多种幅面的视频解码；支持跨屏幕视频拼接显示；可以堆叠扩展；支持地图显示，支持任意图片显示；支持每路画面中英文字幕叠加，字幕位置可调；当视频数目多于显示设备时，可以采用多种模式切换轮巡，支持分组轮巡策略；多台设备通过统一界面操作可通过网络远程配置、管理，支持监控键盘控制。(2)硬件规格视频输出接口数：8×VGA/DVI；音频输出接口数：1个；最大解码能力：48×D1@25fps；分屏方式：1/4/X/7/8/9/10/12；每路最大输出分辨率：1920*1280；88 解码分辨率：QCIF/CIF/2CIF/DCIF/VGA/4CIF/D1/百万像素；视频解码格式：MPEG4、H2X4、MJPEG；控制方式：控制软件、专用键盘；分组轮巡：支持；报警联动显示：支持；电子地图显示：支持；安装尺寸：19英寸机架式。7.1.1液晶显示屏承包人应提供1套液晶电视墙及其支架等。在中控室计算机监控系统操作台前墙壁上设置1套液晶电视墙，液晶电视墙采用X台4X’液晶显示器以3×2的方式拼接，安装高度及拼接方案应和中控室布置协调。液晶电视墙具体尺寸及安装要求在设计联络会上确定。每面液晶显示器应至少满足以下要求：应具有VGA，DVI的接口，可作为大屏幕多媒体显示终端；兼容X0i。彩色制式：PAL﹑SECAM﹑NTSC4.43﹑NTSC3.58。分辨率1280x1024（像素），高宽比为1X：9，亮度为1100CD/mm2，有Video输入端和S输入端。7.1.2核心以太网交换机采用智能型快速工业级以太网交换机，以构X10-100-1000Mbps以太网，传输速率1000Mbps。各节点计算机应使用光口或RJ45电口直接连到交换机上。交换机的端口配置相见附图一。其中地下副厂房工业电视控制柜内中控室核心以太网交换机应带有路由功能，支持三层交换。交换机应满足如下技术要求：(1)交换机应为工业级以太网交换机，采用机架式模块化结构，应装有2个以上的备用插槽。所有交换机都必须采用目前市场上的优质品牌，并在水电行业有X功运行经验的产品。88 (1)中控室、地下主副厂房和地下主变洞主交换机背板交换速率：≥48Gbps；上游调压室、进水口事故闸门室和溢洪道配电室主交换机背板交换速率：≥20Gbps；(2)交换机应支持基于IEEE802.1x,10BaseT、100BaseTX、1000BaseTX端口上的IEEE80Xx全双工操作，IEEE802.1D生X树协议，IEEE802.1pCoS，IEEE802.1QVLAN,IEEE80Xab，IEEE80Xu1000BaseTx规范，IEEE80Xu100BaseTx规范，IEEE80X10BaseTx规范；(3)交换机设备需具有工业级安全认证cUL508，支持SNMPV3，可以暂时关闭不用端口，支持端口与所连接设备的MAC地址绑定等网络安全功能；(4)交换机支持SNMPV3网络管理功能，提供网络交换机自动搜索管理软件，便于系统管理权限的划分，能在未设定IP地址或IP地址重复的情况下也能自动发现连接在网络上的工业以太网交换机。系统配备一套网络管理软件实现统一的基于SNMP的网络管理，该网络管理软件支持OPC(动态过程控制)通信方式，含OPCDA（数据采集）和OPCAE（时间报警），将网络设备的状态信息传递到HMI/SCADA软件中；(5)为了实现网络设备的时间同步，交换机应支持RFC17X9SNTP简单网络时间协议；(6)交换机应能传送图像。(7)交换机应采用双220VAC电源冗余输入，允许运行温度范围为0～X0℃，运行湿度10％～95％（无凝露），电磁兼容性指标应满足工业要求。(8)交换机在常温下MTBF值(平均无故障时间)均要求在15年以上，当发生链路故障时恢复时间小于500ms。7.1.1工业电视机柜每面工业电视柜（上游调压室和进水口事故闸门室除外）均应能接收来自消防监控系统的火警信号（每面柜不少于X4路的开关量信号）。7.1.2区域交换机分别放置在地下主、副厂房，主变洞，尾闸洞，上游调压室，上游进水口和上游溢洪门等区域。88 区域交换机采用智能型快速工业级以太网交换机和千兆工业级以太网交换机，以构X10-100Mbps自适交换式工业以太网和10-100-1000Mbps，传输速率100Mbps和1000Mbps。区域交换机均需配置现地设备箱，设备箱应采用壁挂式安装，设备箱内应装有电源模块（模块输出电源应满足箱内及现场设备的电源需求）、开关、端子排等必要设备。现地设备箱外来电源均采用交流220V供电。交换机应满足如下技术要求：(1)交换机应为工业级以太网交换机，所有交换机都必须采用目前市场上的优质品牌，并在水电行业有X功运行经验的产品。(2)区域交换机背板交换速率：8台≥4Gbps和8台≥10Gbps；(3)交换机设备需具有工业级安全认证cUL508，支持SNMPV3，可以暂时关闭不用端口，支持端口与所连接设备的MAC地址绑定等网络安全功能；(4)交换机支持SNMPV3网络管理功能，提供网络交换机自动搜索管理软件，便于系统管理权限的划分，能在未设定IP地址或IP地址重复的情况下也能自动发现连接在网络上的工业以太网交换机；(5)为了实现网络设备的时间同步，交换机应支持RFC17X9SNTP简单网络时间协议；(6)交换机应能传送图像。(7)交换机用无风扇结构，允许运行温度范围为0～X0℃，运行湿度10％～95％（无凝露），电磁兼容性指标应满足工业要求。(8)交换机在常温下MTBF值(平均无故障时间)均要求在15年以上，当发生链路故障时恢复时间小于500ms。7.1.1网络枪式摄像机（A型）根据布置表的要求，监视对象的现场情况和功能要求，采用一体化网络枪式摄像机，摄像机应采用国际知名品牌。为确保产品质量，要求在投标文件中附厂商的授权书、产品的检测报告及近5年内摄像机在国内有不少于10个工业电视监控系统工程的应用业绩，其中网络摄像机至少具有单机150MW及以上且总装机容量XMW及以上的水电厂工业电视监控系统的应用业绩，并提供相关用户证明文件。摄像机应必须具备CCC/CE/中国公安部认证等，并随投标文件提供证书。88 基本要求如下：不低于1/4″CCD，逐行扫描，具有高清晰，高灵敏性能有效像素：7X8×57X（水平×垂直）电子快门：1/50～1/10,000s焦距：3.0~8.0mm不低于2.7倍光学变焦，自动光圈光圈：F1.0（广角)，F1.45（望远）最低照度：彩色：0.2Lx（50IRE，F1.0，AGCON3XdB）黑白：0.02Lx（50IRE，F1.0，AGCON3XdB）压缩方式：M-JPEG/MPEG-4/H.2X4摄像机输出接口：网络端口（RJ45）7.1.1网络半球摄像机（B型）根据布置表的要求，监视对象的现场情况和功能要求，采用一体化网络摄像机，摄像机采用国际知名品牌摄像机。为确保产品质量，要求在投标文件中附厂商的授权书、产品的检测报告及近5年内摄像机在国内有不少于10个工业电视监控系统工程的应用业绩，其中网络摄像机至少具有单机150MW及以上且总装机容量XMW及以上的水电厂工业电视监控系统的应用业绩，并提供相关用户证明文件。摄像机应必须具备CCC/CE/中国公安部认证等，并随投标文件提供证书。基本要求如下：不低于1/4″CCD，逐行扫描，具有高清晰，高灵敏性能有效像素：X59×494（水平×垂直）电子快门：1/50～1/10,000s焦距：2.8~10.0mm不低于3.X倍光学变焦，2倍数字变焦，自动光圈光圈：F1.3（广角)，F3.0（望远）最低照度：彩色模式不高于0.15Lux（50IRE，F1.3，AGC3XdB）压缩方式：M-JPEG/MPEG-4/H.2X488 摄像机输出接口：网络端口（RJ45）7.1.1百万像素网络枪式摄像机（C型）根据布置表的要求，监视对象的现场情况和功能要求，采用网络摄像机，摄像机采用国际知名品牌摄像机。为确保产品质量，要求在投标文件中附厂商的授权书、产品的检测报告及近5年内摄像机在国内有不少于10个工业电视监控系统工程的应用业绩，其中网络摄像机至少具有单机150MW及以上且总装机容量XMW及以上的水电厂工业电视监控系统的应用业绩，并提供相关用户证明文件。摄像机应必须具备CCC/CE/中国公安部认证等，并随投标文件提供证书。基本要求如下：不低于1/3″CMOS/CCD，逐行扫描，具有高清晰，高灵敏性能有效像素：不低于200万像素。焦距：2.8~8.0mm不低于2.9倍光学变焦，自动聚焦光圈：F1.2（广角)，F1.9（望远）分辨率：不低于1280*720（25帧）最低照度：彩色模式不高于0.8Lux（50IRE，F1.2，AGCON）黑白模式不高于0.2Lux（50IRE，F1.2，AGCON压缩方式：M-JPEG/MPEG-4/H.2X4（任意格式双码流）摄像机输出接口：网络端口（RJ45）7.1.2百万像素网络半球摄像机（D型）根据布置表的要求，监视对象的现场情况和功能要求，采用网络摄像机，摄像机采用国际知名品牌摄像机。为确保产品质量，要求在投标文件中附厂商的授权书、产品的检测报告及近5年内摄像机在国内有不少于10个工业电视监控系统工程的应用业绩，其中网络摄像机至少具有单机150MW及以上且总装机容量XMW及以上的水电厂工业电视监控系统的应用业绩，并提供相关用户证明文件。摄像机应必须具备CCC/CE/中国公安部认证等，并随投标文件提供证书。基本要求如下：不低于1/3″CMOS/CCD，逐行扫描，具有高清晰，高灵敏性能88 有效像素：不低于200万像素。分辨率：不低于1280*720（25帧）焦距：3.1~8.9mm不低于2.9倍光学变焦，自动聚焦光圈：F1.2（广角)，F1.9（望远）最低照度：彩色模式不高于0.8Lux（50IRE，F1.2，AGCON）黑白模式不高于0.2Lux（50IRE，F1.2，AGCON）压缩方式：M-JPEG/MPEG-4/H.2X4（任意格式双码流）摄像机输出接口：网络端口（RJ45）；自带红外灯7.1.1百万像素网络快球摄像机（E型）根据布置表的要求，监视对象的现场情况和功能要求，采用网络摄像机，摄像机采用国际知名品牌摄像机。为确保产品质量，要求在投标文件中附厂商的授权书、产品的检测报告及近5年内摄像机在国内有不少于10个工业电视监控系统工程的应用业绩，其中网络摄像机至少具有单机150MW及以上且总装机容量XMW及以上的水电厂工业电视监控系统的应用业绩，并提供相关用户证明文件。摄像机应必须具备CCC/CE/中国公安部认证等，并随投标文件提供证书。基本要求如下：不低于1/3″CMOS/CCD，逐行扫描，具有高清晰，高灵敏性能有效像素：不低于200万像素。分辨率：不低于1280*720（25帧）焦距：5.1~51.0mm不低于10倍光学变焦，自动聚焦光圈：F1.8（广角)，F2.1（望远）最低照度：彩色模式不高于1.9Lux（50IRE）黑白模式不高于0.17Lux（50IRE）压缩方式：JPEG/MPEG-4/H.2X4（任意格式双码流）摄像机输出接口：网络端口（RJ45）；88 3X0度无限旋转7.1.1网络快球摄像机（F型）根据布置表的要求，监视对象的现场情况和功能要求，采用网络摄像机，摄像机采用国际知名品牌摄像机。为确保产品质量，要求在投标文件中附厂商的授权书、产品的检测报告及近5年内摄像机在国内有不少于10个工业电视监控系统工程的应用业绩，其中网络摄像机至少具有单机150MW及以上且总装机容量XMW及以上的水电厂工业电视监控系统的应用业绩，并提供相关用户证明文件。摄像机应必须具备CCC/CE/中国公安部认证等，并随投标文件提供证书。基本要求如下：不低于1/4″CCD，逐行扫描，具有高清晰，高灵敏性能分辨率：不低于720*57X（25帧）焦距：3.4~110mm不低于32倍光学变焦，自动聚焦光圈：F1.X（广角)，F4.5（望远）最低照度：彩色模式不高于0.7Lux（50IRE）黑白模式不高于0.08Lux（50IRE）压缩方式：M-JPEG/MPEG-4/H.2X4（任意格式双码流）摄像机输出接口：网络端口（RJ45）；3X0度无限旋转7.1.2防护罩与摄像机安装在一起，具有防尘功能，室外防护罩还具有恒温、通风、防水、除霜等功能，带遮阳板、等级为IPXX，以保证摄像机正常工作。电源由工业电视系统提供。防护罩能在水电厂环境内可靠运行，不受强电磁场和各类电磁噪声的干扰。能连续工作和防雷击。所有的防护壳体及电路板经过防潮、防霉、防盐雾处理，适应各种恶劣环境。7.1.3防雷器工业电视控制柜（箱）进线电源回路中和室外带立杆安装的摄像机均需配置防雷器。室外前端设备均应满足主要性能要求：88 反应时间：≤1ns最大防雷电流：≥3000A工作频率：0～10MHz7.1.1电源发包人提供至五套工业电视控制柜（箱）的电源（计算机监控系统UPS或逆变电源给每套柜或箱提供一路220V交流工作电源），承包人应在柜（箱）内配置电源分配装置。各工业电视设备箱所需220V交流工作电源分别引自上述五套工业电视控制柜（箱）。其他所有合同设备所需220V电压等级及以下的电源，均由承包人自行提供电源转换装置和电源配电装置等。7.1.2立杆等配件承包人应提供用于支撑摄像机安装所需的立杆，立杆应满足摄像头距地X米的安装要求，并采用膨胀螺栓可靠固定在地面上。立杆含杆体、底座、膨胀螺栓等，底座及膨胀螺栓的型号规格选择应满足固定立杆的强度要求。承包人应提供用于工业电视摄像机安装时所需的一切其他配件。7.1.3电缆和光缆7.1.3.1除合同中有明确规定外，承包人应提供工业电视系统设备之间的所用光缆、安装调试用特殊或专用工具等，并均随工业电视系统一起供货。7.1.3.2采用防鼠咬阻燃标准松套管无金属单模或多模光缆在电缆沟内、电缆架上或穿管敷设。光缆纤芯按4芯设计，为G.X52和G.X51纤芯。7.1.3.3承包人应根据工业电视系统设计确定电缆型号规格，并提供电缆统计清册给发包人批准，电缆统计清册包括电缆编号、电缆型号规格、备用芯数、电缆起点、电缆终点、电缆长度，以及各种规格的电缆总长度。7.1.3.4承包人提供的光纤应符合以下技术要求：(1)光缆技术指标1)光缆光缆的护层结构应符合ITU-T或IEC有关标准，同时光缆应具有阻燃及防腐性能，能防水、防潮、防蚁和鼠咬。88 1)光缆标识采用全色来识别，其标志颜色应符合GB/TX995.2规定，也可以采用红蓝松套管领示色谱来识别。2)单模光纤特性²衰减系数：12X～1335nm≤0.35dB/km1525～1575nm≤0.22dB/km²零色散波长：1302.2nm～1324.0nm²截止波长：1150nm～1330nm²模场直径(MFD)：9.3±0.4um²色散系数：12X～1335nm≤3.5ps/(nm.km)1525～1575nm≤18ps/(nm.km)²包层直径：125±1.0um²包层不圆度：≤0.1%²涂层/包层同心度误差：≤12um²其余性能满足ITU-TG.X52的要求。²固定接头损耗：≤0.1dB/只²活动接头损耗：≤0.5dB/只3)多模光纤特性²衰减：@850nm≤2.7dB/km@1300nm≤0.XdB/km²带宽：@850nm≥200MHz.km@1300nm≥XMHz.km²芯径：X2.5±2.5μm²包层直径：125±1.0μm²包层不圆度：≤1.0%²其余性能满足ITU-TG.X51的要求4)外套应采用铠装光缆，并根据光缆能实用的环境电场强度，外护层应采用A级耐电痕护套材料(电场电压不大于12kV)，其外护套的主要机械物理特性应符合YD/T88 980-1998的有关规定，其他性能应符合YD/T2952的有关规定。外护套表面应光滑圆整，尺寸均匀，以减少光缆在运行中污秽沉积。1)光缆技术参数承包人应根据本合同文件提供的要求，提供本工程所需光缆的技术指标，技术指标应优于以下要求：光纤芯数4允许拉力（最小值）（N）短期1500长期X允许压扁力（最小值）（N/100mm）短期1000长期300允许弯曲半径静态：10倍缆径　动态：20倍缆径交货标准长度（km）2～X使用温度（℃）-40～+X0光缆寿命＞40年(1)附件光纤配线架和光纤连接器：1)应能可靠地固定光缆、终端光纤，灵活地进行光纤调度和妥善地存放空闲尾纤，并具有安装光衰减器的装置。光纤分配器应为光缆金属保护层与局站保护接地线的连接提供方便。2)连接器应包括两端带活动连接器的尾纤和适配器。连接器型号为FC/PC型，承包人应给出尾纤的标准长度。3)连接衰减：≤0.5dB。4)反射衰减：≥40dB。5)连接器寿命：插拔1000次仍能满足衰减要求。6)尾纤和软纤的2m截止波长必须符合：lc≤1240nm。7.1.1.1承包人供货的电缆数量应满足现场所有合同设备安装需要，并包括在合同总价中。7.2软件要求88 本条款所提及的软件包括计算机操作系统软件、支持软件、系统开发工具软件和专为X水电站工业电视系统开发的应用软件。7.1.1软件平台环境系统中的各节点计算机应采用具有高可靠性、良好实时性、开放性和可扩充性等技术指标，并符合开放系统互联标准的、支持中文的最新版本的多任务多用户操作系统。如中文Windows操作系统等作为软件平台。7.1.2软件开发工具系统中各节点计算机应具有可靠的、完备的监控软件开发平台及工具以进行应用软件的开发。它们包括：(1)工业组态软件；(2)开发编程软件；(3)交互式数据库开发及调试软件；(4)交互式画面编辑软件；(5)交互式报表编辑软件；(6)PLC控制器中使用的编程工具；(7)系统维护开发工具。7.1.3数据库软件监控系统应具有实时数据库、历史数据库和数据库的维护管理软件。(1)数据库的结构定义应方便、灵活。支持灵活的数据库记录增、减，数据项增、减，及数据库的检索和复制功能，并保证数据库的完整性和一致性。(2)数据库维护管理软件应包括数据库的自动生X、编辑、数据库在线修改(修改或增减数据库记录)、历史数据库的维护、管理、归档等功能。(3)数据库的数据结构定义应包括X水电站工业电视系统监控和管理所需的全部数据。承包人应提供数据库的保护、防止任何不当修改、以保证数据库安全性的说明文件。7.1.4通信软件通信软件包括工业电视系统各设备之间，工业电视系统与电站消防监控系统、门禁系统，以及集控中心工业电视系统、X88 水电站工业电视系统之间的通信控制软件，通信软件应采用开放系统互联协议并适用于工业控制的标准协议。通信软件配置应能由用户修改，并提供详细的说明文件，以便于将来与其他计算机系统进行数据交换。7.1.1应用软件应用软件是为X水电站工业电视系统专门开发的运行监控软件，应采用C/C++高级语言或可视化组态编程软件进行程序设计，并支持中文，便于维护和调试，并应允许发包人二次开发。(1)监控应用软件应包括(但不限于)以下内容：1)数据采集软件；2)数据处理软件；3)过程控制软件；4)各种运行程序的切换控制；5)各种运行状态下的故障应对及保护程序；6)误操作保护控制软件；7)故障判别软件(含系统故障自诊断软件)。(2)人机接口软件1)操作处理机在线指导软件；2)监视画面更新及自动切换软件；3)运行及故障报警记录的显示和打印软件；4)报表管理软件。(3)培训软件(4)模拟操作控制软件(5)出厂仿真调试软件7.1.2软件供应(1)系统中使用的第三方软件均应有合法的许可证，并保证系统交货时所使用的第三方软件是最新的。(2)系统中所提供的软件至少应提供两套以上可安装的光盘备份。88 (1)应提供应用软件源程序，应用软件源程序中应有充分的注释说明，保证应用软件源程序的可读性。提供齐备的为支持PLC运行的必备操作系统软件和编程组态软件，满足操作系统和PLC状态语言编程等要求。(2)以上系统软件包和应用软件包应简明、通用，便于调试，并具有较好的实时性、开放性和通用性。第7章88 门禁系统专用技术条款7.1范围本节技术条款规定了由承包人供应的门禁系统及其附属设备的设计、制造和试验方面的具体要求。电站配置一套门禁系统设备，并且按本合同文件的要求提供备品备件、专用工具及维护试验设备。7.2控制对象对地下厂房各个防护大区之间的主要通道、主要电气设备房间、上游调压井、上游进水口和上游溢洪道设置门禁系统。门禁系统能实现与消防监控系统的联动功能，发生报警时，门禁系统主动接收报警信号，并解锁防火通道门，方便人员紧急疏散。能实现与工业电视系统的联动，工业电视系统在接受到门禁系统的现地读卡信息后，能自动将附近摄像机转向刷卡区域，监视该区域人员活动状况。整个系统采用开分布式结构。通过每个房间内的门禁读卡器模块、门禁控制器及上位机系统，实时记录门禁读卡信息，对人员进行合理管理，实现分区域、分权限管理，具有实时报警、联动控制功能。读卡器安装在门外，门内安装出门按钮，现地布置读卡器模块箱，读卡进门，按出门按钮出门。门上安装门磁作为门状态检测装置，以实现门开报警功能。门框上安装电锁作为门禁系统的执行部件。读卡器模块通过485总线连接到门禁控制器和交换机，实现与上位机系统的通讯。系统结构参见附图“门禁系统框图”。7.3一般技术要求7.3.1总则(1)X水电站门禁系统必须是性能可靠、技术X熟、功能完善的分布式结构，系统配置灵活、操作方便、布局合理，能满足长时间工作的要求。(2)门禁系统的各装置应具有工作可靠、性能稳定、结构简单、易于调试、维护、更换和日后扩展等特点，能提供完整的报告制作工具，形X一个门禁监控和跟踪分析系统。(3)系统应能与X门禁系统通过通信方式连接，88 通过发包人提供的标准100Mbps以太网接口，接受来自X门禁系统的信号。门禁系统承包人应负责提供二次开发实现在X门禁系统对X电站门禁系统的远程监控。7.1.1性能要求承包人提供的门禁系统应为配置合理、安全可靠、技术X熟、性能优良的系统，并应满足下列技术要求，但不限于此。7.1.1.1可靠性和先进性(1)系统的软硬件应采用高可靠性设计，可以长期在线稳定运行；(2)系统所选用的计算机以及门禁系统产品都必须是国内外专业厂家生产，并经过长期实践考验的领先产品。(3)为确保产品质量，要求在投标文件中附厂商的授权书、产品的检测报告及近5年内在国内有不少于10个门禁系统工程应用业绩，其中应有3个门的点数不少于300的应用业绩，并提供相关工程证明文件。(4)系统采用分布式控制结构，各个房间门上的门禁系统应分别具有独立完X所辖房间范围内安防任务的能力。(5)系统中任何设备的单个元件故障不应造X系统关键性故障或控制设备的误动作。7.1.1.2开放性系统应操作简单，数据格式和编程接口对用户开放，便于发包人现场工程师进行二次开发。编程方式采用图形化方式，发包人现场工程师不需要系统地学习编程语言以及数字信号处理和数学理论就可随时对系统进行扩充升级。并可以随时随地的进行参数设定和参数修改。7.1.1.3独立性系统监测应与分析系统相互独立，又相互补充。分析系统进行分析、检修或现场试验时不能影响监测系统的数据采集和功能。同样当监测系统数据采集时，不能影响分析系统的功能。7.1.1.4可维修性88 系统的结构应考虑维修方便，以便缩短平均修复时间(MTTR)。当不考虑管理辅助时间和备品运送时间时，MTTR应小于1小时。同时承包人应采用下列措施增强系统的可维修性：(1)系统设备应尽可能采用同型号、同结构的商用化的标准产品以及标准的X熟的软件及操作平台，以保证系统的长期可用性，保护发包人的投资；(2)系统具有自诊断和故障点查找、定位、记录程序。系统出现故障时，能立即找出故障点和故障原因并尽快排除故障，恢复系统正常工作；(3)应有便于试验和隔离故障的断开点；(4)应配备合适的专用安装拆卸工具，预防性维护不应引起磨损性故障；(5)系统可由发包人经过培训的专业人员通过软件编程进行修改和维护。7.1.1.1兼容性系统应具备很强的兼容性，并为消防监控系统和工业电视系统提供接口。7.1.1.2针对性系统的软硬件设计应具备明显的针对性，设置合理的门禁测点布置和软件功能。能清晰、准确的完X系统的各项功能定位。7.1.1.3实用性系统功能设计应充分考虑现场的实用性，现场工程师通过简单的操作，就能获得有关设备状态、系统性能的技术数据和报告。能够完X处理各种测试、分析任务和诊断任务。7.1.1.4网络支持系统应能够与消防监控系统和工业电视系统连接，能够保证在电厂各种网络中完X对门禁系统的实时监测、分析及自动分析诊断功能。系统应能够与X水电站门禁系统联网，实现X和X水电站门禁系统的统一管理。系统应能支持NTP/SNTP网络对时方式。7.1.1.5抗干扰性系统应采取可靠的抗干扰措施，防止大气过电压、电磁波、无线电和静电等干扰侵入系统内部，造X系统设备的损坏和误动作。7.1.1.6抗震性系统应采取可靠的抗震措施，防止由于外界的震动等干扰影响系统正常工作，造X系统设备的损坏和误动作。88 7.1.1.1安全性(1)系统应保证控制信息中的一个错误不会导致系统出现破坏性的故障。系统应对每个功能操作提供安全检查和校核，当发生误操作时，系统应能自动禁止误操作输出并报警提示。任何自动或手动操作，应提供事件的顺序记录，并可提供相应的操作指导。在人机对话中，系统设置不同级别的口令，分别设置系统维护权口令、系统操作控制权口令等。(2)系统具有电源故障保护和自动重新启动能力，并能预置初态和重新预置。系统设备具有自检和诊断能力，设备故障能自动切换和切除，并发出故障报警；(3)系统对外通信应具有保障本系统运行数据及数据库安全的措施。7.1.1.2整体性门禁系统应有机的结合由其他承包人提供的消防监控系统设备和工业电视系统设备，使门禁系统X为一套完整的安防系统，实现在X电站电站控制室集中监控X电站设备运行和电站安全状况。7.1.2系统网络结构(1)门禁系统采用分布式网络结构，由后端设备和前端设备组X。(2)后端设备站内各节点计算机通过交换机组X局域网(LAN)联接，门禁控制器通过光纤与上位机系统相连；现地读卡器模块通过485总线串接后，接入相应区域的门禁控制器，实现门禁系统工作站对现地设备的管理；门禁系统工作站应能与消防监控控制系统和工业电视系统上位机的通信，实现联动控制。系统应能够与X水电站门禁系统通过标准100Mbps以太网接口联网。(3)现地级设备由门禁控制器、门禁读卡器、读卡器模块、出门按钮、电锁（包括门磁）和闭门器等组X。(4)各个门上的门禁读卡器模块将所控制房间人员出入状况信息送入门禁控制器汇集，再通过交换机至管理工作站数据通道。7.2功能要求承包人提供的电站门禁系统应具有以下功能，并不限于此。7.2.1最大支持卡数可容纳不低于10000张卡。88 7.1.1支持门点数能支持不低于500个门点。7.1.2权限设定操作员依据自己的操作权限在门禁系统工作站上进行各种设定，如授权开门/关门，查看某一被控区域门的状态情况，授权卡或删除卡等。部门人员调动、迁移后，自动批处理各权限组的权限变更。可按部门设置权限，权限可复制粘贴，权限组合更自由。可设置长期卡和临时卡；所有门禁权限可统一设置、一次下发到所有门。7.1.3出入等级控制对人员出入可实现分区域、分权限管理，根据持卡人的工作性质、职务等设置其通行权限，只有在有权限进入的区域才能读卡进入，系统（被授权者）可随时对感应卡的使用时间、使用地点进行设定，不属于此等级的持卡者被禁止访问，对非法入门行为系统会报警。并能实现远程控制开/关门，门开/关延时可任意设置。7.1.4实时监控功能门户的状态行为，都可实时反映在电站控制室内的门禁系统工作站，如门开/关、何人、何时、何地等。门开时间超过设定值时，系统会报警。7.1.5报警功能具有多种门状态报警方式，以及自动故障检测报警功能。应能通过对读卡人员身份验证情况，对读卡人员进行语音提示和报警功能，例如：当有权进入A区的持卡人在读卡时，门禁系统工作站通过语音设备提示“有效卡进门”，自动打开该门放行，并将持卡人进入记录反馈到管理中心存档；当没有权限进入A区的持卡人读卡时，语音提示“此卡未授权”，同时系统自动向门禁系统工作站反馈报警信息，通过电子地图或表单方式将门点地址、报警时间、读卡人员姓名、照片等资料动态显示在门禁系统工作站屏幕上，并保存报警事件记录。7.1.6记录存贮功能系统参数设置、人员进出记录、报警事件以及所有员工的基本资料、权限记录等都被保存在数据库中，实现对整个门禁系统的集中管理、参数设置、系统维护，资料查询、所有门点人员进出统计信息、报警事件记录等。88 实时显示、记录所有事件数据，可显示的事件类型有正常进门、正常出门、无效卡读卡、门开超时、非正常开门（被撬）、控制器离线等。可显示的信息包括有持卡人姓名、卡号、所属部门、照片、时间、门点地址等，如实记录并记录不可更改，如出现异常事件会立即报警（有报警声提示），并能通过人名、卡号、时间进行检索、查询。支持资料历史回溯，查询方便，即使持卡人已注销，仍可查询到该人的历史数据。7.1.1电子地图功能支持地图管理功能，显示各楼层平面图，并可在地图上实现实时监控各门的状态。7.1.2高度自检功能系统具有自检功能，典型故障可反馈主机，便于维修人员及时排除；在控制器数据与门禁系统工作站数据不一致的情况下，系统会提示是否进行修整（下载：以门禁系统工作站数据为准；上载：以控制器数据为准）。在现地门禁系统设备（如读卡器、读卡器模块、出门按钮、电锁、门磁）发生故障或掉电时，能自动打开门，并发出提示信息。7.1.3手动开门门锁应设置有机械开门装置，人员能通过钥匙进入房间，或在房间内通过相应的开门机构出门。7.1.4多级操作权限密码设定系统针对不同级别的操作人员分配操作权限，只有输入正确密码才可进行相应操作。7.1.5报表打印功能输出报表，可以定制多个报表模板，并且用户可以自己定义报表模板，报表可以导出到Word、Excel、文本文件。7.1.6证卡制作发卡：卡片初始化及发行。此工序是在系统里办理新的员工卡的注册，完X卡内存储区的分区并写入有关个人信息。只有注册后的员工卡方可使用。同时能办理补卡、挂失、注销等手续。7.1.7与其他系统的联动控制88 系统可与工业电视系统，消防监控系统（RS485口，MODBUS-RTU协议）实行系统间协调联动，如接到某些信号自动打开某些门或关闭某些门。还可以通过内部的输入/输出点来联动其它系统，进行联动控制，例如当门禁系统发出报警时，工业电视系统启动现场附近摄像机。当发生火灾并得到确认后，可在管理工作站上控制打开需要开启的通道门以供逃生，也可自动打开所有事先设置好的门（如各层的消防通道门）。为保障安全，各层消防通道门采用断电打开型电锁，当发生火灾时，即使在没有供电的情况下，电锁也能自行打开，供人员逃生。恢复供电后，门锁自动锁上。能配合工业电视系统摄像机，实现对门点异常情况的图像抓拍、监视功能。当某门发生异常，系统在向监控中心发送报警信号的同时，可立即联动该门附近的摄像机对该门进行图像抓拍。7.1硬件要求7.1.1系统结构X水电站门禁系统采用分布式网络结构，由后端设备和前端设备组X。后端设备包括门禁系统工作站、制卡设备等设备组X。前端设备包括门禁系统控制柜（含工业级以太网交换机）、门禁控制器箱、开门门禁控制系统（包括闭门器、电锁(含门磁)、出门按钮、读卡器）等。现地门禁布点位置参见附表二。系统应至少满足以下硬件要求：7.1.2门禁系统工作站工作站采用国际知名品牌服务器。能独立完X一定的数据记录和图形存贮任务。配有足够的通信接口。基本配置和主要性能如下：CPU：双核Intel处理器，字长32位主频：≥2.4GHzX高速缓存：≥2MB内存：≥4G(可扩展)硬盘：≥320G液晶彩色显示器1台：21”液晶显示器。操作系统：采用Windows7操作系统。88 光驱：DVD±R/RW刻录机网络接口：2个10/100/1000Mbps以太网端口；2个USB端口网络支持：IEEC80Xz，TCP/IP鼠标、键盘1套电源：1套风扇：1套机架：1套证卡制作设备：1套其它必需配置的硬件和软件。7.1.1工业级以太网交换机采用智能型快速工业级以太网交换机，以构X10-100Mbps自适交换式工业以太网，传输速率100Mbps。交换机应配有24个10-100Mbps自适应端口，其中：有12个100Mbps多模光口、X个100Mbps单模光口、8个10-100MbpsRJ45口。放置在地下副厂房通信机房门禁系统控制柜内。交换机应满足如下技术要求：(1)交换机应为工业级以太网交换机，采用机架式模块化结构，应装有2个以上的备用插槽。所有交换机都必须采用目前市场上的知名品牌，并在水电行业有X功运行经验的产品。(2)主交换机背板交换速率：≥XGbps；(3)交换机应支持基于IEEE802.1x,10BaseT、100BaseTX、1000BaseTX端口上的IEEE80Xx全双工操作，IEEE802.1D生X树协议，IEEE802.1pCoS，IEEE802.1QVLAN,IEEE80Xab，IEEE80Xu1000BaseTx规范，IEEE80Xu100BaseTx规范，IEEE80X10BaseTx规范；(4)交换机设备需具有工业级安全认证cUL508，支持SNMPV3，可以暂时关闭不用端口，支持端口与所连接设备的MAC地址绑定等网络安全功能；(5)交换机支持SNMP88 V3网络管理功能，提供网络交换机自动搜索管理软件，便于系统管理权限的划分，能在未设定IP地址或IP地址重复的情况下也能自动发现连接在网络上的工业以太网交换机。系统配备一套网络管理软件实现统一的基于SNMP的网络管理，该网络管理软件支持OPC(动态过程控制)通信方式，含OPCDA（数据采集）和OPCAE（时间报警），将网络设备的状态信息传递到HMI/SCADA软件中；(1)为了实现网络设备的时间同步，交换机应支持RFC17X9NTP/SNTP简单网络时间协议；(2)交换机采用无风扇结构，允许运行温度范围为0～X0℃，运行湿度10％～95％（无凝露），电磁兼容性指标应满足工业要求。(3)交换机在常温下MTBF值(平均无故障时间)均要求在15年以上，当发生链路故障时恢复时间小于500ms。7.1.1门禁控制器(1)支持RS485和以太网TCP/IP通讯方式；(2)接受来自主机的所有实时命令，同时能向主机报告所有的行为活动；(3)在进行诊断、验证、查看或修改门禁卡数据库、配置数据库、事务记录时，可以允许用笔记本电脑通过TCP/IP或诊断接口与它进行本地连接。支持在线升级、备份和恢复；(4)至少支持X4个门禁点位；512个报警防区；(5)至少支持10,000个持卡者；(6)脱机可存储30000条历史事件；(7)与控制PC机的通讯中断时,具备自身存储功能；恢复通讯后,将存储的数据自动传送给主机；(8)可以通过网络下载升级程序,并且可通过管理软件对其进行全方位控制；(9)能提供1/2/4/8个标准读卡器接口，1/2/4/8个开门按钮输入接口，1/2/4/8个门磁状态报警输入接口，1/2/4/8个继电器开关量输出接点；(10)支持紧急开门功能，在紧急事件突发时，可以快速疏散人员；(11)支持防拆开关报警。7.1.2门禁系统控制（箱）控制柜（箱）内AC220V进线电源回路需设置电源防雷器。88 控制柜（箱）与安装于室外的门禁控制器箱间的连接电源电缆两端均须需装设电源防雷器。柜（箱）内应配有必要的电源变换装置、端子排等。7.1.1读卡器(1)防护:IP55，适合室内/外安装；(2)读卡速度: ＜0.2秒；(3)打卡间隔: ＜0.5秒；(4)感应距离：不小于7CM；(5)具有先进的密钥管理系统，能有效降低数据被窃或智能卡被复制的风险。7.1.2非接触式感应卡(1)每张卡应配置相应的卡套等配件；(2)系统采用非接触式感应IC卡；(3)应符合ISO7X0标准；(4)采用可读写的、非接触式智能卡技术；(5)写入卡中的数字是由一组数据位(bit)组X的，这些数字能够被分X几个独立的部分，如：区号、卡号、客户编号和发行级别等；(6)每张卡具有唯一性，不可复制，保密性高。承包人所采用的卡的样式（包括尺寸、颜色等）应最终征得发包人同意，并已包含在合同总价中。7.1.3出门按钮(1)具有NO/NC接点输出；(2)不少于50万次机械使用寿命。7.1.4电锁(含门磁)由于各防范区域的要求和门的结构不同，现场的门禁设备选择也不尽相同，即要根据不同的门来选用不同的门锁设备。发包人应根据门的类型选择所需的电插锁、阴极锁、磁力锁，并相应配置门磁。(1)通电开门或断电开门相互可调，断电后锁可继续保持锁状态；(2)断电后1-2秒钟给自动门信号。88 7.1.1闭门器承包人应根据各防范区域的要求和门的结构不同选用不同的闭门设备，并根据不同的安装方式选用相应的安装配件。(1)闭门器应有关门、锁门功能，以及延时、缓冲、停门、定门、关门力量调节等功能。延时功能：关门时需要较长的关闭时间以便人或物通过；缓冲功能：适用于门后有墙或物的场合，避免开门过快时撞击到门后的物体；停门功能：适用于办公室、会议室等室内场合，方便比较密集的人流通过或打扫；关门力调节功能：适用于事前无法确定门的大小或重量的场合。(2)使用寿命：50万次以上；(3)应满足国家标准《闭门器优等品检测标准》GB9305-X，用于防火门用途的闭门器还应符合《防火门用闭门器试验》GA93-1995。7.1.2电源发包人在溢洪道提供一路220V交流工作电源和一路220V直流工作电源至承包人提供的逆变电源装置，其余地点发包人提供至门禁设备柜（箱）各一路220V交流工作电源，承包人应在柜（箱）内配置电源分配装置。其他所有合同设备所需220V电压等级及以下的电源，均由承包人自行提供电源转换装置等。7.1.3电缆和光缆7.1.3.1承包人应提供门禁系统设备之间的所有多模光纤、安装调试用特殊或专用工具等，并均随门禁系统一起供货。7.1.3.2承包人应根据门禁系统设计确定电缆型号规格，并提供电缆统计清册给发包人批准，电缆统计清册包括电缆编号、电缆型号规格、备用芯数、电缆起点、电缆终点。7.1.3.3承包人提供的光纤应符合第8.4.20节的要求。7.1.3.4承包人供货的电缆数量应满足现场安装需要，并包括在合同总价中。7.2软件要求本条款所提及的软件包括计算机操作系统软件、支持软件、系统开发工具软件和专为X水电站门禁系统开发的应用软件。7.2.1软件平台环境88 系统中的各节点计算机应采用具有高可靠性、良好实时性、开放性和可扩充性等技术指标，并符合开放系统互联标准的、支持中文的最新版本的多任务多用户操作系统。如中文Windows操作系统等作为软件平台。7.1.1软件开发工具系统中各节点计算机应具有可靠的、完备的监控软件开发平台及工具以进行应用软件的开发。它们包括：(1)工业组态软件；(2)开发编程软件；(3)交互式数据库开发及调试软件；(4)交互式画面编辑软件；(5)交互式报表编辑软件；(6)系统维护开发工具。7.1.2数据库软件监控系统应具有实时数据库、历史数据库和数据库的维护管理软件。(1)数据库的结构定义应方便、灵活。支持灵活的数据库记录增、减，数据项增、减，及数据库的检索和复制功能，并保证数据库的完整性和一致性。(2)数据库维护管理软件应包括数据库的自动生X、编辑、数据库在线修改(修改或增减数据库记录)、历史数据库的维护、管理、归档等功能。(3)数据库的数据结构定义应包括X水电站门禁系统监控和管理所需的全部数据。承包人应提供数据库的保护、防止任何不当修改、以保证数据库安全性的说明文件。7.1.3通信软件通信软件包括门禁系统各设备之间、控制系统与电站消防监控控制系统和工业电视系统之间的通信控制软件，通信软件应采用开放系统互联协议并适用于工业控制的标准协议。通信软件配置应能由用户修改，并提供详细的说明文件，以便于将来与其他计算机系统进行数据交换。7.1.4应用软件应用软件是为X88 水电站门禁系统专门开发的运行监控软件，应采用C/C++高级语言或可视化组态编程软件进行程序设计，并支持中文，便于维护和调试，并应允许发包人二次开发。监控应用软件(1)监控应用软件应包括(但不限于)以下内容：1)数据采集软件；2)数据处理软件；3)过程控制软件；4)各种运行程序的切换控制；5)各种运行状态下的故障应对及保护程序；6)误操作保护控制软件；7)故障判别软件(含系统故障自诊断软件)。(2)人机接口软件1)操作处理机在线指导软件；2)监视画面更新及自动切换软件；3)运行及故障报警记录的显示和打印软件；(3)报表管理软件。(4)培训软件(5)模拟操作控制软件(6)出厂仿真调试软件7.1.1软件供应(1)系统中使用的第三方软件均应有合法的许可证，并保证系统交货时所使用的第三方软件是最新的。(2)系统中所提供的软件至少应提供两套以上可安装的光盘备份。(3)应提供应用软件源程序，应用软件源程序中应有充分的注释说明，保证应用软件源程序的可读性。(4)以上系统软件包和应用软件包应简明、通用，便于调试，并具有较好的实时性、开放性和通用性。88 88 第7章招标附图及附表(1)附表一：X水电站工业电视摄像头配置表(2)附表二：X水电站门禁系统配置表(3)附图一：工业电视系统框图(4)附图二：门禁系统框图88
