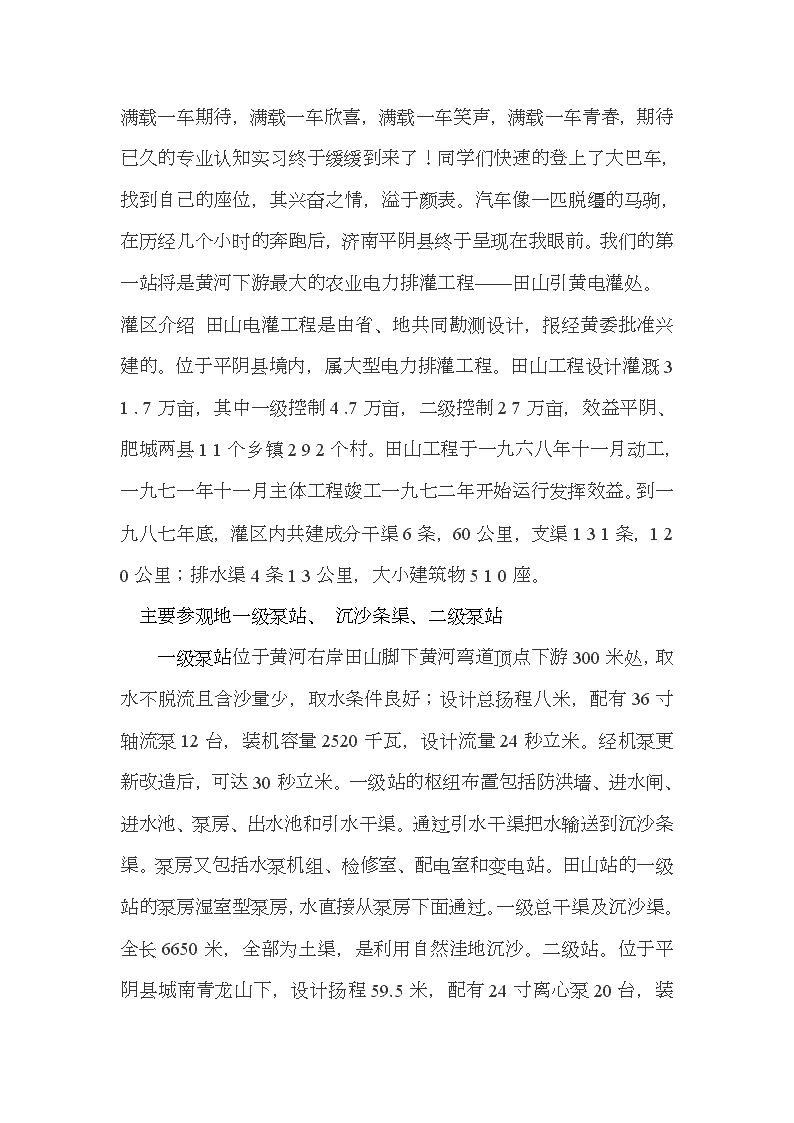

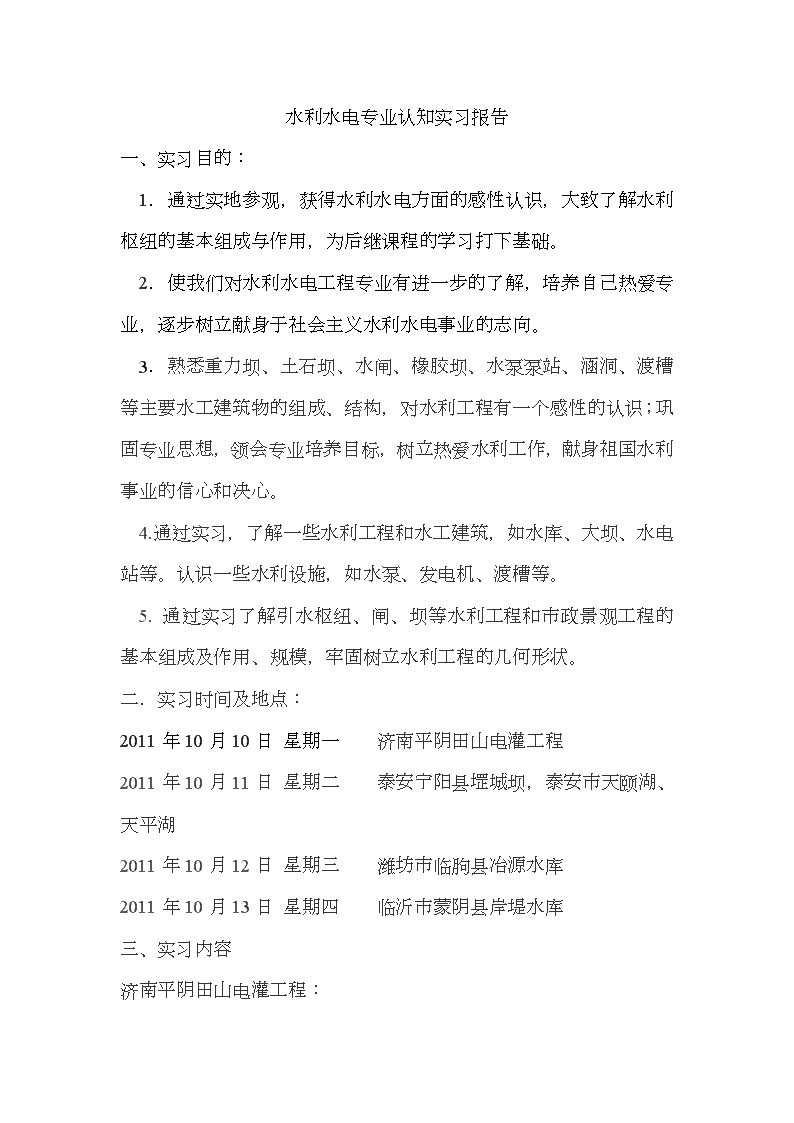

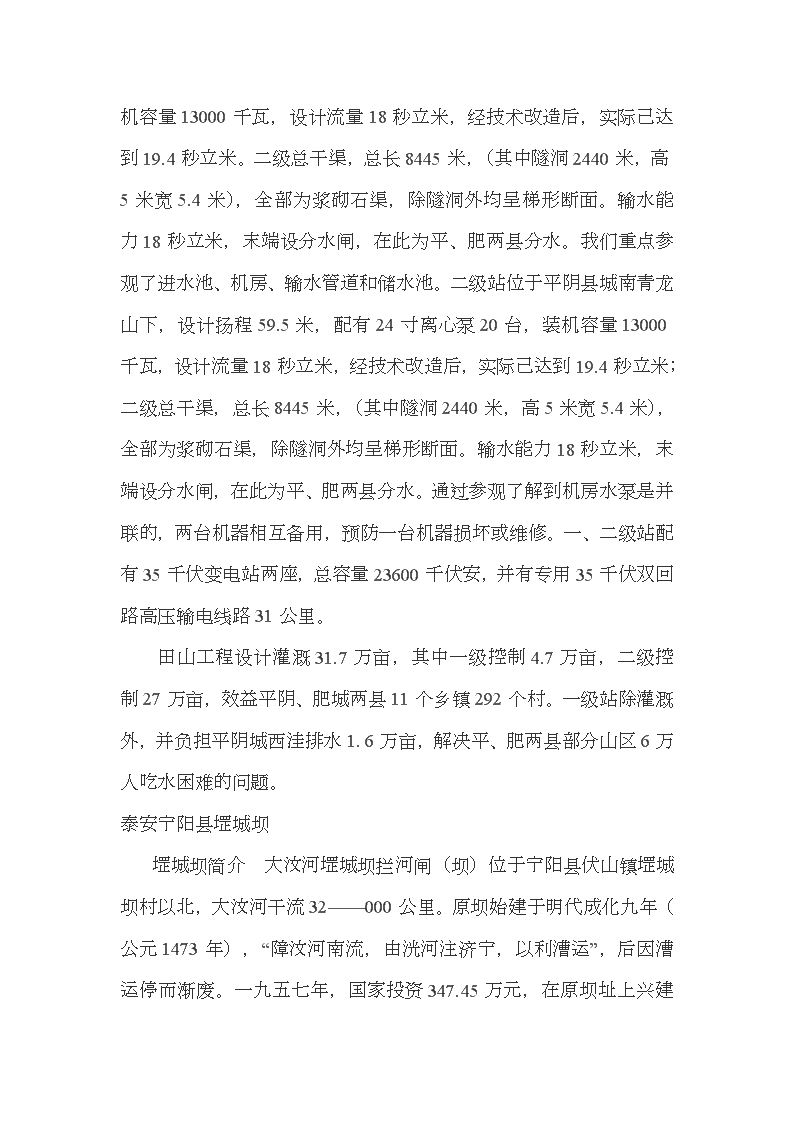

水利水电专业认知实习报告一、实习目的：1．通过实地参观，获得水利水电方面的感性认识，大致了解水利枢纽的基本组成与作用，为后继课程的学习打下基础。2．使我们对水利水电工程专业有进一步的了解，培养自己热爱专业，逐步树立献身于社会主义水利水电事业的志向。3．熟悉重力坝、土石坝、水闸、橡胶坝、水泵泵站、涵洞、渡槽等主要水工建筑物的组成、结构，对水利工程有一个感性的认识；巩固专业思想，领会专业培养目标，树立热爱水利工作，献身祖国水利事业的信心和决心。4.通过实习，了解一些水利工程和水工建筑，如水库、大坝、水电站等。认识一些水利设施，如水泵、发电机、渡槽等。5.通过实习了解引水枢纽、闸、坝等水利工程和市政景观工程的基本组成及作用、规模，牢固树立水利工程的几何形状。二．实习时间及地点：2011年10月10日星期一济南平阴田山电灌工程2011年10月11日星期二泰安宁阳县堽城坝，泰安市天颐湖、天平湖2011年10月12日星期三潍坊市临朐县冶源水库2011年10月13日星期四临沂市蒙阴县岸堤水库三、实习内容济南平阴田山电灌工程： 满载一车期待，满载一车欣喜，满载一车笑声，满载一车青春，期待已久的专业认知实习终于缓缓到来了！同学们快速的登上了大巴车，找到自己的座位，其兴奋之情，溢于颜表。汽车像一匹脱缰的马驹，在历经几个小时的奔跑后，济南平阴县终于呈现在我眼前。我们的第一站将是黄河下游最大的农业电力排灌工程——田山引黄电灌处。灌区介绍田山电灌工程是由省、地共同勘测设计，报经黄委批准兴建的。位于平阴县境内，属大型电力排灌工程。田山工程设计灌溉31.7万亩，其中一级控制4.7万亩，二级控制27万亩，效益平阴、肥城两县11个乡镇292个村。田山工程于一九六八年十一月动工，一九七一年十一月主体工程竣工一九七二年开始运行发挥效益。到一九八七年底，灌区内共建成分干渠6条，60公里，支渠131条，120公里；排水渠4条13公里，大小建筑物510座。主要参观地一级泵站、沉沙条渠、二级泵站一级泵站位于黄河右岸田山脚下黄河弯道顶点下游300米处，取水不脱流且含沙量少，取水条件良好；设计总扬程八米，配有36寸轴流泵12台，装机容量2520千瓦，设计流量24秒立米。经机泵更新改造后，可达30秒立米。一级站的枢纽布置包括防洪墙、进水闸、进水池、泵房、出水池和引水干渠。通过引水干渠把水输送到沉沙条渠。泵房又包括水泵机组、检修室、配电室和变电站。田山站的一级站的泵房湿室型泵房，水直接从泵房下面通过。一级总干渠及沉沙渠。全长6650米，全部为土渠，是利用自然洼地沉沙。 二级站。位于平阴县城南青龙山下，设计扬程59.5米，配有24寸离心泵20台，装机容量13000千瓦，设计流量18秒立米，经技术改造后，实际己达到19.4秒立米。二级总干渠，总长8445米，（其中隧洞2440米，高5米宽5.4米），全部为浆砌石渠，除隧洞外均呈梯形断面。输水能力18秒立米，末端设分水闸，在此为平、肥两县分水。我们重点参观了进水池、机房、输水管道和储水池。二级站位于平阴县城南青龙山下，设计扬程59.5米，配有24寸离心泵20台，装机容量13000千瓦，设计流量18秒立米，经技术改造后，实际己达到19.4秒立米；二级总干渠，总长8445米，（其中隧洞2440米，高5米宽5.4米），全部为浆砌石渠，除隧洞外均呈梯形断面。输水能力18秒立米，末端设分水闸，在此为平、肥两县分水。通过参观了解到机房水泵是并联的，两台机器相互备用，预防一台机器损坏或维修。一、二级站配有35千伏变电站两座，总容量23600千伏安，并有专用35千伏双回路高压输电线路31公里。田山工程设计灌溉31.7万亩，其中一级控制4.7万亩，二级控制27万亩，效益平阴、肥城两县11个乡镇292个村。一级站除灌溉外，并负担平阴城西洼排水1.6万亩，解决平、肥两县部分山区6万人吃水困难的问题。泰安宁阳县堽城坝堽城坝简介 大汶河堽城坝拦河闸（坝）位于宁阳县伏山镇堽城坝村以北，大汶河干流32——000公里。原坝始建于明代成化九年（公元1473年），“障汶河南流，由洸河注济宁，以利漕运”，后因漕运停而渐废。一九五七年，国家投资347.45万元，在原坝址上兴建引汶灌溉工程。设计引水流量12.4立方米/秒，设计灌溉面积30万亩。堽城坝拦河闸（坝）于九零年进行了改建，现由翻板闸、冲沙闸、溢流坝、橡胶坝等部分组成，全长562米。翻板闸共14孔，长177米，每孔净宽12米，高2、5米，闸门型式为钢筋混凝土水力自控翻板闸，闸顶高程69.00米，闸底高程66.5米。溢流坝长120米，为浆砌石折线低堰，坝顶高程69.00米；冲沙闸共4孔，长27米，每孔净宽6米，闸门高3.5米，为开敞式升卧平板钢闸门，启闭机为双吊点卷扬式。橡胶坝长82米，净宽80米，为充水式，坝高2.5米，底板高程66.50米，顶高程69.00米。进水闸，涵洞式3孔，净宽12米，设计引水流量12立方米/秒，加大引水流量18立方米/秒。枢纽设计投资共计601万元。构造及工作原理堽城坝由冲沙闸门、自动翻板闸、橡胶坝、溢流坝等组成，其中冲沙闸门一般是关闭的，且冲沙闸要靠近灌溉闸门，当需要灌溉时，如果河流水中含泥沙量超过灌溉所需的水平，则需要打开冲沙闸，用大水量将灌溉闸门附近堆积的泥沙冲走，是水中的泥沙量维持在正常水平以内，这样就可以输送给用户灌溉，冲沙闸一般布置于紧靠进水闸一侧的河道上，开启闸门，可将沉积在闸前的泥沙排至下游河道。洪水期，可利用冲沙闸兼泄部分洪水。也有将冲沙闸布置于进水闸的下方，用以正面冲沙。为减少泥沙进入引水渠，冲沙闸底槛高程要比进水闸底槛高程低一些。建于渠系上的冲沙闸，一般设于引水渠末端靠河侧，以便冲走引水渠中沉积的泥沙； 自动翻板闸门是用来控制河流中水量的，当河流中水量较大时，这时河水水位较高，高于自动翻板闸门的设计稳定高度，闸门在水压力下自动翻倒，将河流中的水释放到下游去，当河流中的水位达到设计水位时，自动翻板闸门在水压力作用下，又自动升竖起，维持河内正常水位；橡胶坝中充满了水，其中的水量是可以变化的，就是通过人工控制其中的水量，来控制河流中的水位，当水位高时，减少橡胶坝中的水量，使水流到下游去，减少河中水量，当河中水位低时，向橡胶坝中冲水，使水留在上游；溢流坝是浆砌石低堰，在一定高度上拦截河水；溢流坝一般由混凝土或浆砌石筑成，无闸门的溢流坝，蓄水位只能与堰顶齐平，泄洪时要靠壅高库水位形成水头，逐渐增加泄量，适用于较小水库或具有较长溢流前沿的溢流坝。设有闸门的溢流坝，能够调节水库蓄水位和下泄流量。泰安市天颐湖从宁阳县回来，最令我着迷的就是天颐湖旁的沙滩了吧给人一种大海的感觉。天颐湖水利风景区位于泰安市岱岳区--泰山·泰安大汶口石膏工业园东部旅游商住区内，紧临泰安市南部新区，距泰安市主城区10公里。由岱岳区第二大水库——胜利水库改建而成，规划面积8.6平方公里，水面5.2平方公里，总库容5920万立方米。泰安天颐湖是泰安很大的一个水利风景区，通过一些水利工程和适当的规划，变成了一个美丽的旅游风景区，既给人们的生活提供了娱乐场所，又带动了当地的经济发展，所以，这给了我很大的启发，以后搞水利施工时，既要考虑到实用，又要想到如何建设的最美观，是工程既实用又美观。 现在天颐湖旁边正在建设中，相信不久的将来，那里会更美的。泰安天平湖看完了天颐湖，我们又去参观天平湖，天平湖原名大河水库，泰山学院毗邻其北。近几年，随着城市建设和旅游业的发展，泰安市委、市政府将它更名为“天平湖”。天平湖集泰山西部若干流域的水系于一库，总库容5000万立方左右，四十多年来，它发挥了防洪和灌溉的主要功能。作为泰山旅游开发建设的主要景区之一，目前已初具规模，届时天平湖将重点发挥它的旅游、发电、城市供水等新功能。在天平湖北面的山上，还有一座小型的抽水蓄能电站。抽水蓄能电站是根据一天之中用户对电能需求率变化不定的特点，在用电低谷，一般是在后半夜几个小时内用，核电厂或火力发电厂过剩的电力将水从抽水蓄能发电厂的低水库抽到高位水库，待到第二天用电高峰时，把高水库中的水放出来发电，用来补充用电高峰所需的部分电力。抽水蓄能电站 作为旅游开发建设的主要景区之一，目前已初具规模，届时天平湖将重点发挥它的旅游、发电、城市供水等新功能。　　　　天平湖公园占地700亩，其中陆地部分300亩。天平湖公园围绕泰安抽水蓄能电站，结合水库大坝加固改建工程兴建。一期工程投资1.6亿元，面积30多万平方米。　　公园规划有水上活动中心、沿湖游乐区、坝顶广场区、坝后公园区、办公服务区5个功能区域。公园副坝坝顶规划了长120米水文化艺术长廊，以浮雕的形式再现中国水利史上的重大事件与重要人物，从大禹到李冰，从三峡大坝到小浪底水库，从山东水利到泰安水利，全景勾勒中国水文化的源远流长与博大精深。　潍坊市临朐县冶源水库水库简介冶源水库始建于1958年,1959年建成,冶源水库位于山东省潍坊市临朐县冶源镇东3km处的弥河干流上游，控制流域面积786km2，总库容2.03亿m3，是一座以防洪、灌溉为主，兼有养殖、发电、旅游等综合利用的大（2）型水库，工程等别Ⅱ等，主要建筑物级别2级。水库工程于1958年5月开工兴建，1959年9月基本建成蓄水，枢纽工程由主坝、副坝、溢洪道（闸）、东西两座放水洞及东西两座水电站等建筑物组成。主坝为粘土心墙砂壳坝，坝顶长650m，宽8.0m，最大坝高27.3m，心墙顶高程143.5m，坝顶高程144.3m，防浪墙顶高程145.3m。副坝为壤土均质坝，全长2270m，顶宽8.0m，最大坝高17.3m ，坝顶高程144.3m，防浪墙顶高程145.1m。溢洪闸始建于1965年，堰型为宽顶堰，堰顶高程130.0m，设10*8.34m弧型钢闸门10扇，泄流净宽100m，设计最大泄洪能力7240m3/s。安装有启闭力40吨的手摇、电动两用启闭机10台。东、西两座放水洞结构形式均为压力廊道衬管式，各建有楼式启闭机房。东放水洞：内径φ2.0m，平板后止水钢闸门，进口底高程126.0m，设计输水流量30.9m3/s；西放水洞：内径φ1.5m，平板前止水钢闸门，进口底高程126.0m，设计输水流量17.5m3/s。东、西两座电站均为坝后式水电站，设计年发电量139万度。东电站：装机3台，设计功率600千瓦；西电站：装机2台，设计功率250千瓦。冶源水库灌区现有东干渠、西干渠、龙湾干渠、弥河干渠、寒桥西干渠、寒桥东干渠等6条干渠，总长度145.28km，支渠73条，总长度146.8km，支渠以上建筑物共3317座。配套率为85%，完好率为55%。干、支渠为国家所有，由管理局负责管理运行；支渠以下为各镇村自建、自管、自用。灌区内可利用的水资源以冶源水库蓄水为主；弥河和寒桥拦河坝蓄水，老龙湾泉水和地下水等水资源为辅。地表水资源由过境径流和区内径流两部分，过境径流主要由冶源水库拦蓄，区内径流包括弥河、寒桥2座拦河坝蓄水以及老龙湾泉水。水库只供农田灌溉用水，地下水用于工业和人畜用水，水库弃水及部分泉水用于生态用水。冶源水库多年平均可供水量为11750万m3，50%和75%频率时年可供水量分别为10300万m3、8730万m3。 主要参观地点临沂市蒙阴县岸堤水库大约早上十点多，我们到达了山东省第二大水库——岸堤水库，岸堤水库由大坝、溢洪道、放水洞、水电站等组成，我们重点参观了大坝、水电站、溢洪道。水库简介我们的82级毕业的李前辈给我们介绍了它的简介，岸堤水库于１９５９年１１月动工兴建，１９６０加年５月主坝及输水洞建成蓄水。主坝长1650ｍ，坝顶高程１８１．８ｍ，最大坝高２９．８ｍ，坝轴线方向为北东３５度，输水洞内径３．４ｍ，进水口底高程１６０．３ｍ，设计流量９２．５ｍ３／ｓ，溢洪道分两期建有溢洪闸两座，１９６６年５月建成５孔１０×９．３ｍ溢洪闸一座，１９８３年６月建成１０孔１４×１2.2ｍ溢洪闸一座。溢洪闸设计总泄量１１７４０ｍ３／ｓ，校核总泄量17550ｍ３／ｓ。水库建有坝后式水电站一座，安装６台水轮机发电机组，装机总容量6750ＫＷ，设计年发电量1500万ｋｗｈ。 水库枢纽工程由主、副坝、溢洪道、输水洞、发电站组成。主坝为粘土心墙砂壳坝和均质土坝两部分组成，全长1665米，最大坝高29.8米，顶宽7米。副坝长300米，最大坝高4米，顶宽8米，为均土坝。有新、老溢洪闸两座，老闸5孔，新闸10孔，设计最大泄量为1.8万立方米每秒。输水洞最大流量92.50立方每秒。水电站装机4台5350千瓦。建库四十多年来，水库管理单位严格按照上级主管部门批复的控制运用方案运行，准确制度渡汛措施，科学调度洪水，有力地保护了沂南、兰山、罗庄、河东、郯城及苏北人民生命财产的安全，也保证了兖石铁路、陇海铁路和京沪高速公路的正常运行。并为下游5县区50万亩水稻提供灌溉用水。2003年水库被列为临沂市供水水源保护地，每年向临沂城供水2000万方。在防洪、灌溉、供水、发电等方面发挥了重要的作用，取得了显著的经济效益及社会效益。主要参观地点1、水库大坝刚下车我们就分成两批我们这一批在大坝上听李前辈讲的，主坝长1650ｍ，坝顶高程１８１．８ｍ，最大坝高２９．８ｍ，坝轴线方向为北东３５度，输水洞内径３．４ｍ，进水口底高程１６０．３ｍ，设计流量９２．５ｍ３／ｓ2、溢洪闸大约十点半，我们到达了溢洪闸，张科长给我们讲的溢洪闸的情况，水库有新、老溢洪闸两座，老闸5孔，新闸10孔，设计最大泄量为1.8万立方米每秒。输水洞最大流量92.50立方每秒。因为张科长也是我们的校友，所以给我们介绍了很多专业知识，每孔是高12.2米宽14米，总的流量为17000每秒，还有什么是弧形闸、检修闸门、交通桥、工作桥等等3、发电站水电站一般由水工建筑物、厂房、发电动力装置、电工一次系统、电工二次系统等部分组成。按照水电站利用水源的性质，可分为三类。 ①常规水电站：利用天然河流、湖泊等水源发电；②抽水蓄能电站：利用电网中负荷低谷时多余的电力，将低处下水库的水抽到高处上水库存蓄，待电网负荷高峰时放水发电，尾水至下水库，从而满足电网调峰等电力负荷的需要；③潮汐电站：利用海潮涨落所形成的潮汐能发电。按照水电站对天然水流的利用方式和调节能力，可以分为两类。①径流式水电站：没有水库或水库库容很小,对天然水量无调节能力或调节能力很小的水电站;②蓄水式水电站：设有一定库容的水库，对天然水流具有不同调节能力的水电站。岸堤水库有山东省最大的水电站，有六台机组，第1、5、6号机组为轴流式机组，第2、3、4号机组为非轴流式，第1号机组为2200kw，第2、3、4号机组为为1500kw，第5、6号机组为400kw
