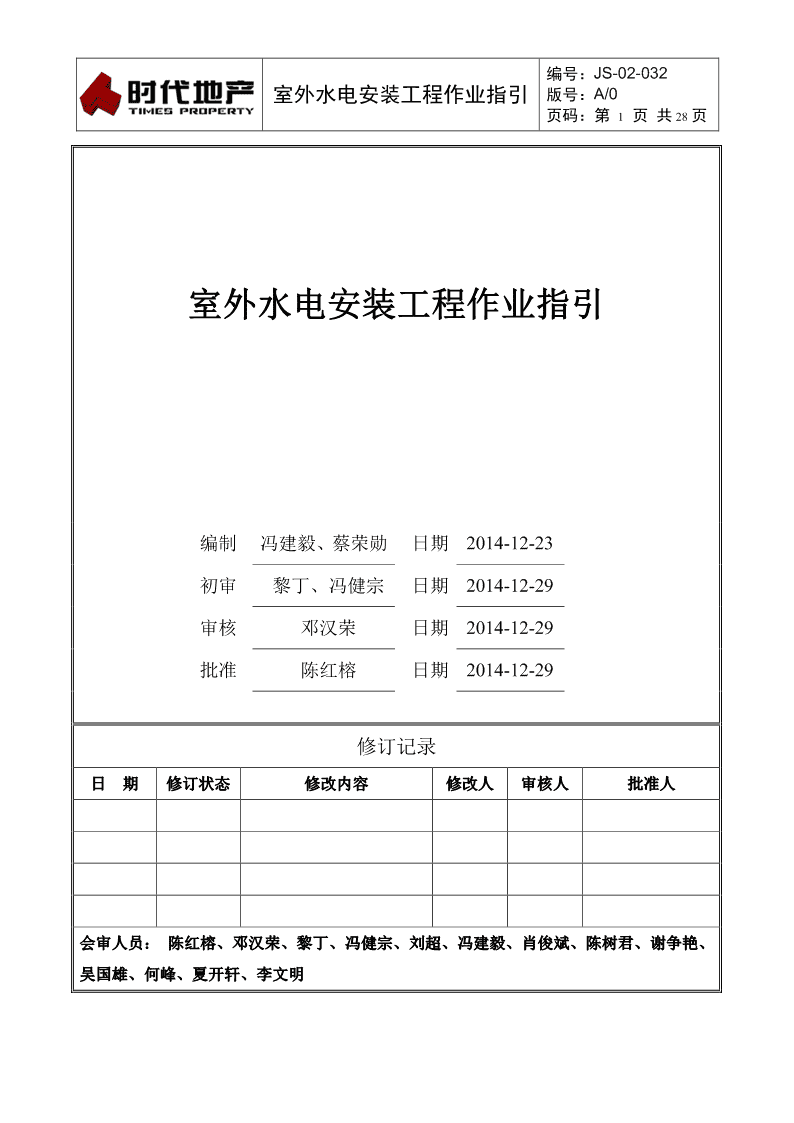

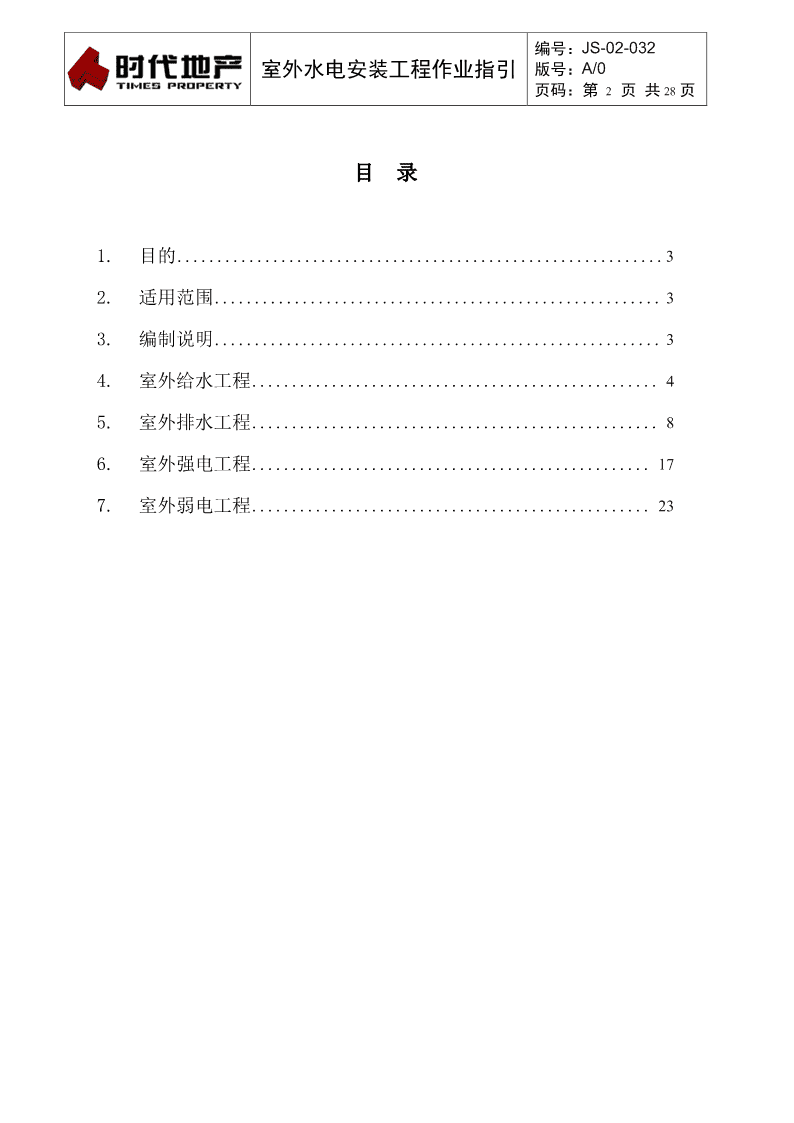

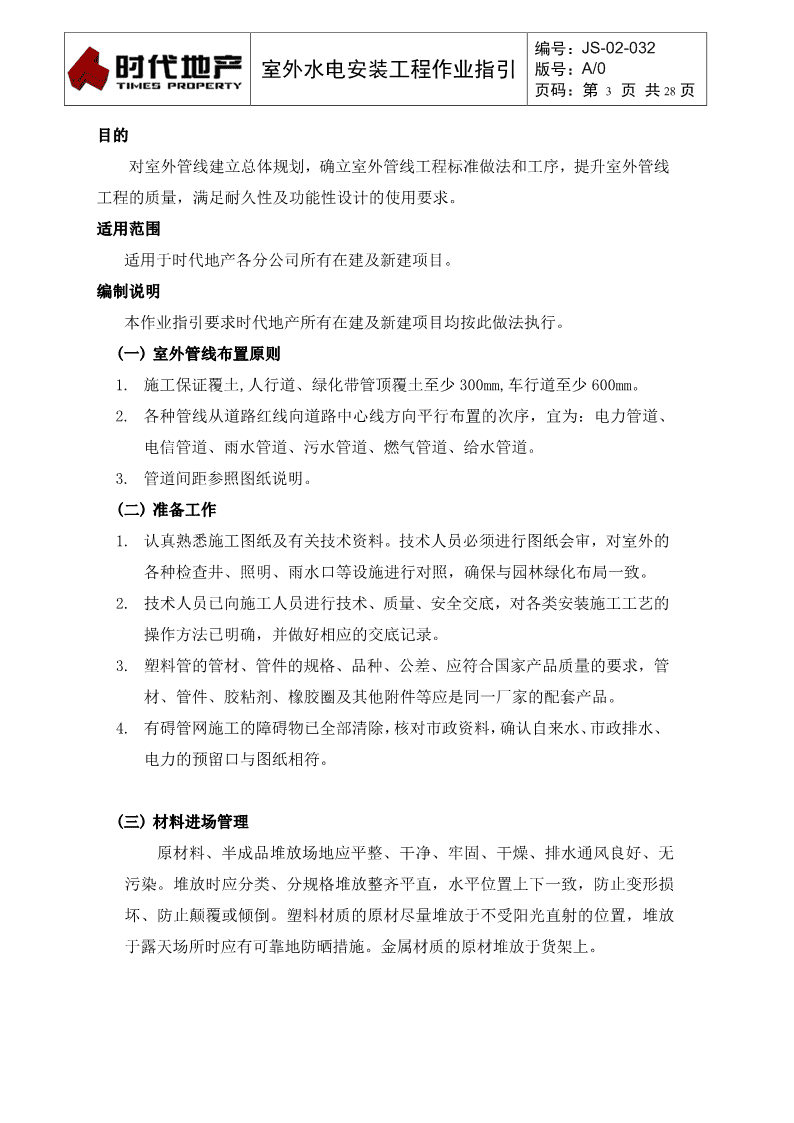

编号：JS-02-032室外水电安装工程作业指引版号：A/0页码：第1页共28页室外水电安装工程作业指引编制冯建毅、蔡荣勋日期2014-12-23初审黎丁、冯健宗日期2014-12-29审核邓汉荣日期2014-12-29批准陈红榕日期2014-12-29修订记录日期修订状态修改内容修改人审核人批准人会审人员：陈红榕、邓汉荣、黎丁、冯健宗、刘超、冯建毅、肖俊斌、陈树君、谢争艳、吴国雄、何峰、夏开轩、李文明 编号：JS-02-032室外水电安装工程作业指引版号：A/0页码：第2页共28页目录1.目的．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．32.适用范围．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．33.编制说明．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．34.室外给水工程．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．45.室外排水工程．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．86.室外强电工程．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．177.室外弱电工程．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．23 编号：JS-02-032室外水电安装工程作业指引版号：A/0页码：第3页共28页目的对室外管线建立总体规划，确立室外管线工程标准做法和工序，提升室外管线工程的质量，满足耐久性及功能性设计的使用要求。适用范围适用于时代地产各分公司所有在建及新建项目。编制说明本作业指引要求时代地产所有在建及新建项目均按此做法执行。(一)室外管线布置原则1.施工保证覆土,人行道、绿化带管顶覆土至少300mm,车行道至少600mm。2.各种管线从道路红线向道路中心线方向平行布置的次序，宜为：电力管道、电信管道、雨水管道、污水管道、燃气管道、给水管道。3.管道间距参照图纸说明。(二)准备工作1.认真熟悉施工图纸及有关技术资料。技术人员必须进行图纸会审，对室外的各种检查井、照明、雨水口等设施进行对照，确保与园林绿化布局一致。2.技术人员已向施工人员进行技术、质量、安全交底，对各类安装施工工艺的操作方法已明确，并做好相应的交底记录。3.塑料管的管材、管件的规格、品种、公差、应符合国家产品质量的要求，管材、管件、胶粘剂、橡胶圈及其他附件等应是同一厂家的配套产品。4.有碍管网施工的障碍物已全部清除，核对市政资料，确认自来水、市政排水、电力的预留口与图纸相符。(三)材料进场管理原材料、半成品堆放场地应平整、干净、牢固、干燥、排水通风良好、无污染。堆放时应分类、分规格堆放整齐平直，水平位置上下一致，防止变形损坏、防止颠覆或倾倒。塑料材质的原材尽量堆放于不受阳光直射的位置，堆放于露天场所时应有可靠地防晒措施。金属材质的原材堆放于货架上。 编号：JS-02-032室外水电安装工程作业指引版号：A/0页码：第4页共28页地下室材料堆放，注意防潮原材堆放于架空层(四)室外给水工程流程：施工准备→测量放线→管沟开挖→管道敷设→阀门井砌筑安装→管道试验→冲洗消毒→管沟回填1.管沟开挖关注点：1)管顶的覆土人行道绿化带不得小于300mm；穿越道路部位的管顶覆土不得小于600mm。当管顶覆土不大于300mm时，应按设计要求加设金属或UPVC套管保护；2)在任何情况下，不允许沟内长时间积水，并应严防浮管现象。3)管道必须敷设垫层，垫层采用砂石垫层，DN100及以下管道采用100mm厚垫层，DN100以上管道采用采用200mm厚垫层。2.管道敷设关注点：1)管道铺设平顺、稳固，电焊施工时，应搭设防雨设施。2)管道接口法兰、卡扣、卡箍等应安装在检查井或底沟内，不可埋在土壤中。3)熔接连接管道的结合面应有一均匀的熔接圈，不得出现局部熔瘤或熔接圈凸凹不匀现象。4)法兰连接时衬垫不得凸入管内，其外边缘接近螺栓孔为宜。不得安放双垫或偏垫。 编号：JS-02-032室外水电安装工程作业指引版号：A/0页码：第5页共28页3.阀门井砌筑安装关注点：1)水表、阀门等设施其重量或启闭装置的作用力不得在管道上，当管径≥50mm时必须设独立的支承装置。2)阀门井内外抹灰收光，阀门井内不小于ø75的设排水管。3)阀门安装前应核对阀门的规格型号和检查阀门的外观质量。阀门安装前，应作强度和严密性试验。试验应在每批(同牌号、同型号、同规格)数量中抽查10%，且不少于一个。对于安装在主干管上起切断作用的闭路阀门，应逐个作强度和严密性试验。分期开发的工地，每期的室外给水主管需采用阀门隔断，方便检修。阀门的强度和严密性试验，应符合以下规定:阀门的强度试验压力为公称压力的1.5倍；严密性试验压力为公称压力的1.1倍；试验压力在试验持续时间内应保持不变，且壳体填料及阀瓣密封面无渗漏。4.管道试验关注点：1)在回填管沟前，分段试压，回填管沟和完成管段各项工作后，进行最后试压。水压试验的管段长度一般不超过500m，并应在管件支墩达到要求强度后方可进行，否则应作临时支撑。2)埋地管道、井检查管基合格后，管身上部回填不小于500mm后方可试压；3)试压管段两端及所有支管甩头不得用闸板代替堵板。管道接口处有回填土覆盖时，应把覆土取出；4)管材为钢管、铸铁管时，试验压力下10min内压力降不应大于0.05MPa，然后降至工作压力进行检查，压力应保持不变，不渗不漏；管材为塑料管时，试验压力下，稳压1h压力降不大于0.05MPa，然后降至工作压力进行检查，压力应保持不变，不渗不漏。 编号：JS-02-032室外水电安装工程作业指引版号：A/0页码：第6页共28页5.冲洗消毒关注点：1)新建室外给水管道与室内管道连接前，应经室内外全部冲洗合格后方可连接。2)冲洗标准以出口的水色和透明度与入口处的进水目测一致为合格。3)饮用水管道在使用前的消毒用每升水含20～30mg的游离氯的清水灌满后消毒。含氯水在管道中应静置24h以上，消毒后再用水冲洗。常用的消毒剂为漂白粉，进行消毒处理时，把漂白粉放入水桶内，加水搅拌溶解，随同管道充水一起加入管段，浸泡24小时后，放水冲洗。6.管沟回填关注点：1)管道两侧及管顶以上不小于0.5m的土方，管道安装完毕即行回填，接口处留出，但其底部管基必须填实。2)沟槽其余部分在管道试压合格后及时回填。如沟内有积水，须全排尽，再行回填。3)管道两侧及管顶以上0.5m部分的回填，应同时从管道两侧填土分层夯实，不得损坏管子及防腐层。沟槽其余部分的回填也应分层夯实。7.雨水口关注点：1)砌筑雨水口时应预留支管，随砌随安，预留管的管径不小于ø200、方向、标高应符合设计要求。预留支管口封口抹平。2)抹面要求：砌筑雨水口的内壁内壁抹面应分层压实，外壁用砂浆搓缝应严密。雨水口内外抹面均由底板抹至设计高度。抹面厚度20mm。3)雨篦子的安装按设计要求选用A15、B50、C130等级。雨水口内的排水管必须安装最低位置，井内不能积水，井内必须批荡，井盖安装居中对称。绿化带内取水栓安装位置靠近路面不得大于300mm；必须靠近雨水口安装，距离雨水口边200-300mm。靠近路边的雨水口必须比地面低50mm，或比周围的绿化地面低50mm，方便排水顺畅。 编号：JS-02-032室外水电安装工程作业指引版号：A/0页码：第7页共28页道路与雨水口间采用鹅卵石填充取水栓与雨水口间距不大于300mm8.软土场地给水管线要求：由于室内外沉降差异的原因，为保证给水管不被破坏，要求管线安装时应采用“软连接”处理。给水管出室外埋地节点大样1给水管出室外埋地节点大样2 编号：JS-02-032室外水电安装工程作业指引版号：A/0页码：第8页共28页（五）室外排水工程流程安装准备→测量放线→土方开挖→检查井砌筑→管道敷设→闭水和冲洗→回填及验收1.安装准备校对园林绿化图纸，确定检查井位置，必须按套园林总图的排水施工图来施工，防止检查井骑压绿化带和铺装。确保检查井与园路不冲突。核对市政预留接口标高，如果市政接口与施工图不符，及时出变更修改。2.测量放线按照施工蓝图标高现场放线，确定管线间距，根据主体排出管位置、标高确定检查井位置，减少管线交叉的情况，废水井应靠近地下室压力排水管。3.土方开挖关注点1)在无地下水的地区开槽时，如沟深不超过规定，沟壁可不设边坡。在回填土地段开挖沟槽或雨季施工时，可酌情加大边坡或不用支撑其它相应措施，保证沟槽不坍塌。在地下水位较高的地段施工时，应采取降低水位或排水措施，其方法的选择应根据水文地质条件及沟槽深度等条件确定：沟槽内积水应及时排出，不允许沟槽内长时间积水。2)混凝土管道安装前应仔细检查管道，并进行清理，除去毛刺、污垢，安装过程中应避免在管线内遗留垃圾杂物。3)开挖沟槽时，沟底设计标高以上20cm的原状土应予保留，禁止扰动，铺管前用人工清理，但一般不宜挖至沟底设计标高以下，如局部超挖，需用砂土或合乎要求的原土填补并分层夯实，要求最后形成的沟槽底部平整、密实、无坚硬物质。4.检查井砌筑关注点：1)井底基础与管道基础、流槽同时砌筑。表面用砂浆分层压实抹光，流槽与上下游管道接顺。2)砖砌圆形检查井时，随时检测直径尺寸，当需要收口时，如为四面收进，则每次收进不大于30mm；如为三面收进，则每次收进不大于50mm。砌筑检查井的 编号：JS-02-032室外水电安装工程作业指引版号：A/0页码：第9页共28页内壁应用原浆勾缝，内壁抹面应分层压实，外壁用砂浆塞缝严实。3)检查井接入圆管的管口应与井内壁平齐，当接入管径大于300mm时，砌砖圈加固。管子穿越井室壁或井底，留有30～50mm的环缝，用油麻-水泥砂浆，油麻-石棉水泥或粘土填塞并捣实。4)砌筑井内踏步时，随砌随安，位置正确。踏步安装后，在砌筑砂浆或混凝土未达到规定抗压强度前不得踩踏。混凝土井壁的踏步在预制或现浇时安装。5)检查井筑或安装至规定高程后，及时浇筑或安装井圈，盖好井盖或模板保护。6)雨季砌筑检查井，井身一次砌起。为防止漂管，在检查井的井室侧墙底部预留进水孔，回填土前应封堵。7)按排水施工图对检查井标号，编号于检查井盖板底，便于物业日常维护。浇筑基层及流槽管道垫层1—PVC-U管；2—水泥砂浆第一次嵌缝；3—水泥砌筑检查井及管道接驳砂浆第二次嵌缝 编号：JS-02-032室外水电安装工程作业指引版号：A/0页码：第10页共28页5.管道敷设关注点：1)管道铺设应在沟底标高和管道基础质量检查合格后进行，在铺设管道前要对管材、管件等重新作一次外观检查，发现有问题的管材、管件均不得采用。2)聚乙烯管道沟槽开挖按上方工程中沟槽的宽度和深度要求进行。管材连接好后平稳入沟槽内。在条件允许下管径不大时，可将2或3根管在沟槽上接好，平稳放入沟槽内。3)管材在吊动及放入沟内时，应采用可靠的软带吊具，平稳下沟，不与沟壁或沟底激烈碰撞应防止划伤、扭曲或过大的拉伸和弯曲。4)雨季施工时，下雨量比较大，防止管道漂浮并产生了移动。应采用随下管、随检验、随回填的措施，先将管段中间回填、压实。5)软土基础按我司标准《软土场地工程建设指引》处理给排水埋地管道，防止受力不均匀而断裂。钢筋混凝土管1)水管承插口安装方向应与流向相反。2)抹带时应将胶圈以外的管接口缝隙填满，将管缝内的砂浆充满捣实，再分层施做。抹完后应覆盖并洒水养护，防止抹带空鼓、开裂。室外排水管道安装的允许偏差和检验方法项次项目允许偏差（mm）检验方法埋地±201标高用水平仪、拉线和尺量敷设在沟槽内±20水平管道纵每5m长102拉线尺量横向弯曲全长（两井间）30 编号：JS-02-032室外水电安装工程作业指引版号：A/0页码：第11页共28页钢筋混凝土管施工工艺清理插口检验橡胶圈安装橡胶圈橡胶就位插口进入承口混凝土基础砂浆抹带聚乙烯（PE)缠绕结构壁管1)接口时，要将被连接管道的外表面和电热熔带内壁上的杂物清除干净，并将连接管道对准轴线；2)用电热熔带将管道连接部位紧紧包住，边线端包在内圈，从两侧插入PE棒填充电热熔带端部空隙；3)用钢扣带夹钳将电热熔带上紧，使其紧贴管壁，钢扣带边缘要与电热熔带边缘对齐； 编号：JS-02-032室外水电安装工程作业指引版号：A/0页码：第12页共28页4)熔接完成后电源自动切断，进行冷却；冷却时间一般在20min，冬季约10min，不可以用水冷却，冷却后打开钢扣带，检查熔接是否符合要求。PE缠绕管熔接6.管道闭水混凝土管道设完毕后要进行管道系统的闭水工作，闭水采取分段进行，以便对管口检查出现的问题及时处理，管道闭水实验长度不得大于500m。7.沟槽回填管道隐蔽工程验收合格后报监理、质检、甲方进行中间验收，沟槽覆土回填前,将沟内积水排净，严格控制每层回填土厚度。管沟回填应分层夯实，每层厚度不大于30cm，并对每层填土的密实度按规范进行检测，合格才能继续回填；要求管道两侧同时进行填土，两侧高差不大于30cm，两侧对称同时进行，分层夯实。沟槽回填时，从管底基础至管顶以上500mm范围内，必须采用人工回填，严禁采用机械推土回填；回填时将泥块敲碎，剔除直径大于10cm的硬块。严格控制回填土密实度。管沟胸腔部位密实度不小于90％；管顶500mm范围内密实度应在85％～88％之间，以防压坏管材或造成管线坍塌；管顶500mm以上密实度要求同路基密实度一样。排水管回填人工夯实 编号：JS-02-032室外水电安装工程作业指引版号：A/0页码：第13页共28页室外排水做法推荐：五合一施工法；五合一施工法是指基础混凝土，稳管，八字混凝土，包接头混凝土，承插等五道工序连续施工。适用于管径小于600mm的管道施工。1)先按照测定的基础高度和坡度先支好模板，并高出管底标高2~3mm，为基础混凝土的压缩高度，随后即浇灌。2)洗刷干净管口并保持湿润，下管时徐徐下落，轻落在基础上，立即找直找正，滚压至规定标高。3)管道稳好后，随后打八字和包接头混凝土，并抹带。但必须使基础，八字和包接头混凝土以及抹带合成一体。4)打八字前，用水将其接触的混凝土面及管皮洗刷干净；八字及包接头混凝土，可分开浇筑，但两者必须合成一体。在浇注混凝土前应将模板用水湿润。5)混凝土浇注完毕后，做好养生工作，严防管道受震而使混凝土开裂脱落。8、软土场地排水管线要求：1）由于室内外沉降差异的原因，为保证排水管不被破坏，应尽量采用柔性或可伸缩管材。并尽量采用大样2所示的铸铁万向接头。室内排水管接出室外节点大样1 编号：JS-02-032室外水电安装工程作业指引版号：A/0页码：第14页共28页室内排水管接出室外节点大样22）管线及园林基础用换填垫层处理做法示意图适用：5年内的沉降<100mm的管线基础，软土已完成自重固结且其厚度<7m的管线基础管线基础位于园林非道路位置的做法示意图 编号：JS-02-032室外水电安装工程作业指引版号：A/0页码：第15页共28页管线基础位于园林路位置的做法示意图3）管线及园林基础用搅拌桩处理做法示意适用：软土厚度<20m的非示范区的管线基础、园林围墙及道路的基础。软土厚度<20m的与市政接驳段的管线基础及道路的基础。 编号：JS-02-032室外水电安装工程作业指引版号：A/0页码：第16页共28页3）红线内管沟的做法示意适用：软土厚度≥20m项目的管线沿围墙布置的基础。项目红线范围外且软土厚度≥20m的与市政接驳段的管线基础。项目红线范围内且软土厚度≥20m的所有管线基础。项目红线范围内且软土厚度<20m的示范区的管线基础。管沟的基础平面布置示意图D-D 编号：JS-02-032室外水电安装工程作业指引版号：A/0页码：第17页共28页管线结合小区围墙的基础布置示意图D-D(六)室外强电工程1.电缆工程室外电缆的选择一般应遵循下列原则：1.1埋地敷设电缆宜采用有外保护层的铠装电缆。在无机械损伤可能的场所，也可采用塑料护套电缆或带外保护层的铅（铝）电缆。1.2在有化学腐蚀或杂散电流腐蚀的土壤中，不宜采用埋地敷设。如果必须埋地时，应采用防腐型电缆或采取防腐措施。1.3敷设在管内或排管内的电缆，宜采用塑料护套电缆，也可采用裸铠装电缆 编号：JS-02-032室外水电安装工程作业指引版号：A/0页码：第18页共28页或特殊加厚的裸铅包电缆。1.4在电缆沟或电缆隧道内敷设的电缆，不宜采用有易燃和延燃的外护层，应采用裸铠装电缆、裸铅包电缆或阻燃塑料护套电缆。室外电缆的敷设方法有直埋敷设、电缆沟内敷设等。电缆直埋敷设流程：准备工作（测量放线、电缆检查）→电缆敷设→覆砂盖砖或盖板→回填土→埋标桩关注点：1)埋设深度：一般地区不应小于0.7m，农田中和66KV及以上电力电缆不应小于1m；2)电缆之间、电缆与其他管道、道路、建筑物等平行或交叉时的最小距离应符合下表规定，严禁将电缆平行敷设于管道的上面或下面。3)在管道直线段，每间隔70米直线段应埋设一个电力电缆标志桩。在有树木及广告牌或其他障碍物阻碍安装时，需求及易于长期保留的前提下，可沿管道方向适当调整间距，调整后的间距不应大于80m。在天然气管道与水管、中石油油气管交叉处，均应设置电力电缆标志桩。应设置在交叉点正上方。项目最小净距平行交叉电力电缆间及其与控制电10kv及以下0.100.50缆间10kv以上0.250.50不同使用部位的电缆间0.500.50热管道（管沟）及热力设备（采取隔热措施，使电2.000.50缆周围土壤的温升部超过10℃）油管道（管沟）、可燃气体及易燃液体管道（沟）1.000.50其他管道（管沟）0.500.50建筑物基础（边线）0.60—排水沟1.000.50 编号：JS-02-032室外水电安装工程作业指引版号：A/0页码：第19页共28页电缆盖板标志桩电缆沟中敷设流程准备工作→电缆敷设→铺砂盖砖→回填土→埋标桩→管口防水处理→挂标志牌关注点：1)根据现场实际情况，事先将电缆的排列，用表或图的方式标示出来，以防电缆的交叉和混乱。2)电缆沟内敷设前，根据设计要求完成电缆沟及电缆支架的施工，电缆敷设在沟内壁的角钢支架上。电缆支架间的平行距离，电力电缆为lm，控制电缆为O.8m；垂直距离，电力电缆为1.5m，控制电缆为1m；电缆层间距，10kV及以下电缆为150～250mm，控制电缆为120mm；电缆支架最下层距沟底的 编号：JS-02-032室外水电安装工程作业指引版号：A/0页码：第20页共28页距离不小于50～lOOmm。3)电缆在沟内敷设有适量的蛇形弯，电缆的两端、中间接头、电缆井内、过管处、垂直位差处均留有适当的余度。4)电缆沟内、竖井内电缆排列整齐，少交叉；电缆的固定采用专用金属夹子夹紧，对于交流单芯电缆或分相后的每根电缆固定用的夹具等支架，不能形成闭合铁磁回路。使用夹子时不得损坏电缆保护层；垂直敷设或大于45°倾斜敷设得电缆在每个支架上固定；当设计无要求时，电缆支持点间距，不大于下表中规定。电缆种类敷设方式水平垂直电力电缆全塑型4001000除全塑型外的电缆8001500控制电缆80010005)电缆回填土后，做好电缆记录，并在电缆拐弯、接头、交叉、进出建筑物等处设置明显方位标志桩，直线段每隔100m设标志桩庄，标志桩采用C30钢筋混凝土制作，并且标有“下有电缆”字样。标志桩露出地面以150mm为宜。电缆沟支架长度不宜大于0.35m，电缆隧道支架长电缆沟防水封堵度不宜大于0.5m，并做防腐防锈处理 编号：JS-02-032室外水电安装工程作业指引版号：A/0页码：第21页共28页电缆在保护管内敷设当电缆与铁路、公路、道路等交叉时，应敷设在保护管内。在下列地点需要敷设一定机械强度的保护管来保护电缆。1)电缆进入建筑物及墙壁处；保护管伸入建筑物散水坡的长度不应小于250mm，保护罩根部不应高于地面。2)从电缆沟引至电杆或设备，距地面高度2m及以下的一段，应设钢保护管保护，保护管埋入非混凝土地面的深度不应小于100mm。3)电缆与地下管道接近或交叉时距离不能满足相关规定时。4)当电缆与铁路、道路交叉时。5)其他可能受到机械损伤的地方。关注点1)电缆保护钢管连接时，应采用大一级短套管套接或采用管接头螺纹连接，管连接处用短套管或带螺纹的管接头长度，不应小于电缆管外径的2.2倍。2)硬质聚氯乙烯电缆保护管采用插接连接时，其插入深度宜为管内径的1.1-1.2倍，在插接面上应涂以胶合剂粘牢密封。在采用套管套接时，套管长度也不应小于连接管内径的1.5-3倍，套管两端应以胶合剂粘接或进行封焊连接。3)当利用电缆的保护钢管作接地线时，要先焊好接地跨接线，再敷设电缆。电缆保护钢管接头采用套管焊接时，不需再焊接接地跨接线。玻璃钢电缆管 编号：JS-02-032室外水电安装工程作业指引版号：A/0页码：第22页共28页2.室外配电箱安装流程：基础制作→配电箱固定→配电箱开孔穿线→孔洞封堵→回路编号→调试关注点1)落地安装的配电箱必须安装与不小于300mm高的混凝土基础上以保证防水效果。2)配电箱与电缆手孔井距离不得小于0.6m，手孔井规格不小于400mm*400mm。3)室外插座应带防水保护盖，回路带漏电开关，安装高度应保证儿童无法触及。4)室外导管的管口应设置在盒、箱内。在落地式配电箱内的管口，箱底无封板的，管口应高出基础面50~80mm。由箱式变电所或落地式配电箱引向建筑物的导管，建筑物一侧的导管管口应设在建筑物内。所有管口在穿入电线、电缆后必须做好密封处理。室外电箱应进行编号。配电箱基础防水电箱3.园林景观照明安装3.1高杆灯安装流程：测量定位→基础开挖→绑扎钢筋、底座预埋→浇筑砼养护7天→拆模穿线→基础回填→安装灯泡、灯杆关注点：1)浇筑时应对称分层进行，每层厚度控制在250-300mm,强度达到2.5MPa方可拆模，洒水养护或聚酯膜保湿保温养护7d。 编号：JS-02-032室外水电安装工程作业指引版号：A/0页码：第23页共28页2)基础回填应待基础混凝土达到设计强度达75%以上时方可进行。3)吊装灯杆后采用干硬性砂浆或薄钢板找平，吊垂线找正，立正后立即安装地脚螺栓，地脚螺栓不应被遮挡，对地脚螺栓涂刷黄油并用护套保护。4)总体垂直度不大于千分之三。高杆灯基础地脚螺栓保护3.2埋地射灯安装流程：预埋管线---挖基坑---粗石底层---细沙底层--接线---防水接线盒灌封---地埋灯安装对树投光(七)室外弱电工程室外安防系统工程由闭路电视监控系统、门禁与对讲系统、停车场管理系统、周界安防系统、背景音乐组成。1.闭路电视监控系统概述：闭路监控系统主要由摄像、传输、控制、图像处理和显示五部分组成。 编号：JS-02-032室外水电安装工程作业指引版号：A/0页码：第24页共28页其中现场设备包括摄像机、防护罩、云台、支架、解码器等。控制室由监视器、长时间录像机、矩阵切换控制器、主控键盘、视频分配器、画面分割器、时序切换器、计算机硬盘录像等组成。1.1摄像机安装流程：设备开箱检测→安装→接线→通电调试→固定关注点：1)摄像机应安装在监控目标附近且不易受外界损伤的地方，安装高度不宜低于3.5米。2)摄像机安装前应逐个进行通电检测和粗调，确定摄像机处于正常工作状态后，方可安装。3)从摄像机引出的电缆应留有余量，以免影响摄像机的转动。摄像机的电缆和电源线均应固定。4)摄像机安装完毕后应通电调试。在监视范围，图像质量均满足要求后，方可对摄像机固定。监控周边无障碍，摄像枪电线留有余量 编号：JS-02-032室外水电安装工程作业指引版号：A/0页码：第25页共28页1.2防护罩及云台安装关注点：1)检查云台转动是否平稳、刹车是否有回程等现象，确认无误后，根据设计要求锁定云台转动的起点和终点。2)支架与云台均应牢固安装。所接电源线及控制线接出端应固定，且留有一定的余量，以不影响云台的转动为宜。安装高度以满足防范要求为原则。1.3解码器安装室外安装解码器应检查其防水密封性能。1.4监视器机架安装关注点：1)在有防静电地板的控制室，监视器机架通过地板下的角铁支架与地面固定。机架安装应竖直平稳，垂直偏差不大于0.1%。2)几个机架并排安装时，面板应在同一平面上并与基准线平行，前后偏差不大于3mm，机架之间用固定螺钉固定。两个机架中间间隙不得大于3mm。1.5控制台安装关注点：所有连接线缆应从机架、控制台底部引入，线路离开机架和控制台时，应在距拐点10mm处捆绑，根据线路的数量每隔100～200mm捆绑一次。1.停车场管理系统2.1入口读卡机对感应式读卡机要防止周围环境对读卡机的影响。2.2车辆检测器感应线圈应埋在车道的中间，距车道边300mm，将长边对准车辆运行方向，并尽可能防止周围的电磁场干扰；线圈槽应足够大于线圈尺寸，以免放入线圈时影响线圈的几何形状和尺寸；。线圈的四个角应切成45，以减少槽壁对线圈的损坏，线圈在槽内放设应层叠敷设。 编号：JS-02-032室外水电安装工程作业指引版号：A/0页码：第26页共28页地感线圈四角切成45度2.3控制器要安装在防风雨的地方。控制柜安装固定螺栓直径应符合设备要求，不小于M8，固定牢固，垂直误差不大于3mm，箱体小于500mm时不大于1.5mm。2.4电动挡车器挡车器由金属机箱、马达、变速器、动态平衡器、控制器、档杆等组成。安装前应在指定位置打好150mm高的水泥地台，并预埋4支M12×140mm的金属膨胀螺栓；挡车臂应在挡车器功能调试完毕后在安装；2.周界安防系统流程：敷设管路→穿线→安装对射探头支架与对射探头→安装前端设备箱与警灯→对射探头加电调试→对射探头报警初试→主机加电调试→主机操作调试→验收3.1探头安装1)主动红外探测器在安装时，收、发装置应相互正对，且中间不得有遮挡物。2)系统中每个边界接口应有惟一的编码与之对应，按照产品说明书进行编码； 编号：JS-02-032室外水电安装工程作业指引版号：A/0页码：第27页共28页在系统正常使用前必须对接人系统中的边界接口进行注册。3)设置在通道上的探测器，其主要功能式防备人的非法通行，为了防止宠物、小动物等引起误报，探头的位置一般应距离地面50㎝以上。遮光时间应调整到较快的位置上，对非法入侵作出快速反应。4)设置在围墙上的探测器，其主要功能是防备人为的恶意翻越，顶上安装和侧面安装两种均可。5)顶上安装的探测器，探头的位置应高出栅栏，围墙顶部25㎝，以减少在墙上活动的小鸟、小猫等引起误报。6)安装在围墙上的探测器，其射线距墙沿的最远水平距离不能大于30㎝，这一点在围墙以弧形拐弯的地方需特别注意。3.2设备箱与警灯安装将设备箱与警灯一对一安装至与之编号相对应的位置。（安装时注意防水处理）警灯和设备箱编号3.3对射探头加电调试按照编号将所有探头安装到支架上并接好线后。将中控室的对射供电电源接通。用万用表按照对射探头说明书上的内容逐个调试，直至所有探头均符合系统说明书上的标准。3.4主机接线1)暗装报警控制箱时，箱体框架应紧贴建筑物表面。严禁采用电焊或气焊将箱体与预埋管焊在一起。管入箱应用锁母固定。2)明装报警控制箱时，应找准标高，进行钻孔，埋人金属膨胀螺栓进行固定。箱体背板与墙面平齐。 编号：JS-02-032室外水电安装工程作业指引版号：A/0页码：第28页共28页3)报警控制箱的交流电源应单独敷设，严禁与信号线或低压直流电源线穿在同一管内。3.背景音乐关注点：1)基础必须用素混凝土制作。2)音响安装稳固后需做回路编号。3)草坪音箱应与周边景观搭配，融为一体，不应过于显眼。4)播放音量应均匀一致，以不影响正常对话音量为宜。草坪音箱编号，不过于显眼
