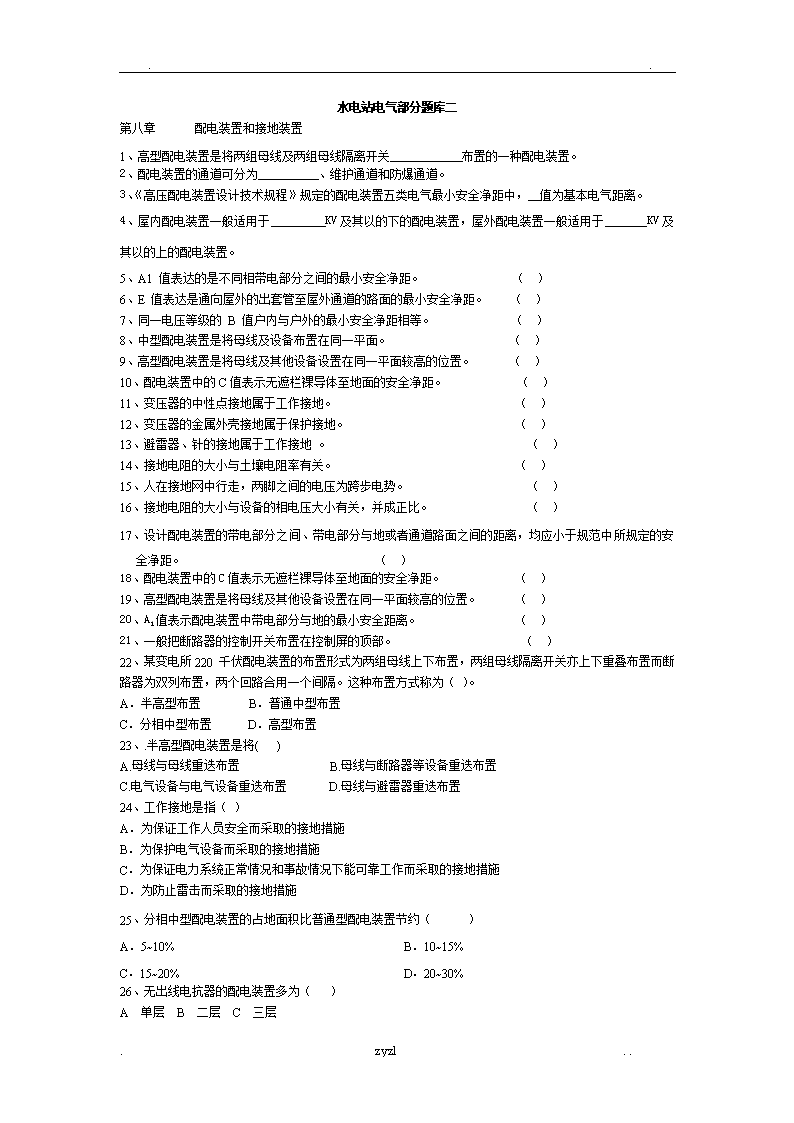

..水电站电气部分题库二第八章配电装置和接地装置1、高型配电装置是将两组母线及两组母线隔离开关布置的一种配电装置。2、配电装置的通道可分为　　　　　、维护通道和防爆通道。3、《高压配电装置设计技术规程》规定的配电装置五类电气最小安全净距中，　值为基本电气距离。4、屋内配电装置一般适用于KV及其以的下的配电装置，屋外配电装置一般适用于KV及其以的上的配电装置。5、A1值表达的是不同相带电部分之间的最小安全净距。（）6、E值表达是通向屋外的出套管至屋外通道的路面的最小安全净距。（）7、同一电压等级的B值户内与户外的最小安全净距相等。（　）8、中型配电装置是将母线及设备布置在同一平面。　　　　　　　　　　（　）9、高型配电装置是将母线及其他设备设置在同一平面较高的位置。　　　（　）10、配电装置中的C值表示无遮栏裸导体至地面的安全净距。　　　　　　（　）11、变压器的中性点接地属于工作接地。　　　　　　　　　　　　　　　（　）12、变压器的金属外壳接地属于保护接地。　　　　　　　　　　　　　　（）13、避雷器、针的接地属于工作接地。（　）14、接地电阻的大小与土壤电阻率有关。　　　　　　　　　　　　　　　（　）15、人在接地网中行走，两脚之间的电压为跨步电势。　　　　　　　　　　（　）16、接地电阻的大小与设备的相电压大小有关，并成正比。　　　　　　　　（　）17、设计配电装置的带电部分之间、带电部分与地或者通道路面之间的距离，均应小于规范中所规定的安全净距。　　　　　　　　　　　　　　　　（　）18、配电装置中的C值表示无遮栏裸导体至地面的安全净距。　　　　　　（　）19、高型配电装置是将母线及其他设备设置在同一平面较高的位置。　　　（　）20、A1值表示配电装置中带电部分与地的最小安全距离。　　　　　　　　（　）21、一般把断路器的控制开关布置在控制屏的顶部。（）22、某变电所220千伏配电装置的布置形式为两组母线上下布置，两组母线隔离开关亦上下重叠布置而断路器为双列布置，两个回路合用一个间隔。这种布置方式称为（）。A．半高型布置B．普通中型布置C．分相中型布置D．高型布置23、.半高型配电装置是将()A.母线与母线重迭布置B.母线与断路器等设备重迭布置C.电气设备与电气设备重迭布置D.母线与避雷器重迭布置24、工作接地是指（）A．为保证工作人员安全而采取的接地措施B．为保护电气设备而采取的接地措施C．为保证电力系统正常情况和事故情况下能可靠工作而采取的接地措施D．为防止雷击而采取的接地措施25、分相中型配电装置的占地面积比普通型配电装置节约（　　　）A．5~10%B．10~15%C．15~20%D．20~30%26、无出线电抗器的配电装置多为（）A单层B二层C三层.zyzl.. ..27、屋内配电装置的维护通道宽度为（）A0.8~1mB1.5~2.0mC.1.2m28、电抗器在垂直和品字形布置时，哪两相不能叠装在一起AA和BBA和CCB和C29、屋外配电装置中隔离开关和互感器均采用（）A．低式布置B．中式布置C．半高式布置D．高式布置30、在大接地电流系统中，如接地电流大于4000A，则接地装置的接地电阻不应超过（）A．10ΩB．5ΩC．1ΩD．0.5Ω31、220V的中性点直接接地系统，若其容量大于100KV.A，则其接地电阻要求：（）A、大于4ΩB、小于4ΩC、大于10ΩD、小于10Ω32、配电装置的安全净距离是什么？A1含义是什么？33、何谓配电装置？对它有哪些基本要求？34、配电装置通常有哪些结构类型？各有何特点？应用范围如何？35、何谓间隔？如何划分间隔？举例常用间隔及其组成。36、主变压器布置要注意哪些实际问题？变压器的推进方式与出线方式有何关系？第八章二次回路图的基本知识1、二次设备是指接在变压器二次侧的电气设备。　　　　　　　　　　　　（　）2、断路器的控制回路不是二次回路。（　）3、调节回路是二次回路。（　）4、下列不属于二次回路图的是（　）A．展开图B.原理图C.端子排图D.安装接线图5、什么是二次设备？二次设备包括哪些？第九章操作电源1、发电厂及变电所的操作电源可以分为和两大类。2、直流负荷按用电特性的不同可分为、和三类。3、变电所常用的直流操作电源有、和。4、蓄电池的运行方式有和两种，一般采用运行方式。5、额定容量为2000A·h的蓄电池的放电电流是________A。6、蓄电池的端电势随放电过程的深入而逐渐减小。　　　　　　　　　　（　）7、蓄电池的端电势随放电过程的深入而逐渐增大。（）8、充电手柄是用在充电时退出已充好的端电池。（）9、经常性的直流负荷一般由蓄电池来供电。（）10、蓄电池不工作时不会产生自放电现象。（）11、蓄电池不允许长期处于充电状态。（）.zyzl.. ..12、正常时由交流电源供电，当发电厂和变电所的自用交流电源消失后，由直流电源供电的负荷是（）A经常负荷B事故负荷C冲击负荷13、发电厂变电所对操作电源有哪些基本要求？第八章测量监察回路1、发电机出口装设三相五柱式电压互感器，主要是供、和用，其辅助二次绕组接成的三角形作用是。2、绝缘监察可以分为和。3、直流系统正极发生一点接地时，负极对地电压将会（填写升高或者降低）。4、直流系统负极发生一点接地时，正极对地电压将会（填写升高或者降低）。5、电流互感器在中性点直接接地的三相电网中按三相配置。（）6、电流互感器在中性点非直接接地的三相电网中按两相配置。（）7、输电线路的出线断路器上必须装设电压互感器，供同期或者是重合闸。（）8、直流系统如果是正极对地电压升高，则为正极绝缘降低。（）9、直流系统如果是负极对地电压升高，则为正极绝缘降低。（）10、交流绝缘监察装置动作的结果是发信号同时跳掉对应的断路器。（）11、输电线路上必须装电压互感器。（）12、交流绝缘监察装置的基本原理是什么？第九章控制回路1、某发电机出口发生短路，发电机出口断路器在保护动作下跳闸，跳闸后断路器指示灯显示正确的是：（）A、红灯亮发平光B、红灯亮发闪光C、绿灯亮发平光D、绿灯亮发闪光2、断路器手动跳闸，跳闸后断路器指示灯显示正确的是：（）A、红灯亮发平光B、红灯亮发闪光C、绿灯亮发平光D、绿灯亮发闪光3、具有电气-机械防跳的断路器控制、信号回路，红灯闪光表示（）。A．手动准备跳闸或自动跳闸B．手动准备合闸或自动跳闸C．手动准备跳闸或自动合闸D．手动准备合闸或自动合闸4、作为高压电气设备防止误操作的主要技术措施，是装设能够实现“五防”，功能的防误闭锁装置，该“五防”包括（）。A．防雷、防火、防震、防毒、防盗B．防止误分、误合断路器，防止带负荷拉、合隔离刀闸，防止带电挂接地线(或合接地刀闸)，防止带接地线(或未拉开接地刀闸)合断路器(隔离刀闸)，防止误入带电间隔C．防尘、防腐蚀、防卡涩、防干扰、防异物开启，户外的防误装置还应防水、耐低温.zyzl.. ..D．防短路、防漏电、防过载、防过电压、防雷电侵入5、当断路器处在分闸位置时，断路器的位置指示信号为()A.红灯平光B.红灯闪光C.绿灯平光D.绿灯闪光6、在断路器控制信号回路中，当控制开关SA手柄处于“预备闸”位置时，__________闪光。7、断路器控制回路中的跳跃是指。电力系统可以采用、等防跳措施。8、断路器控制回路应满足哪些基本要求？9、断路器为什么要加装防跳装置？怎样实现防跳？10、如右图所示电路KCF是什么继电器？有什么作用？试分析如何实现防跳？第八章信号回路1、预告信号动作结果是：（）A、断路器跳闸，电笛响，对应光字牌亮B、断路器跳闸，电铃响，对应光字牌亮C、电笛响，对应光字牌亮D、电铃响，对应光字牌亮2、事故信号动作结果是：（）B、断路器跳闸，电笛响，对应光字牌亮B、断路器跳闸，电铃响，对应光字牌亮C、电笛响，对应光字牌亮D、电铃响，对应光字牌亮3、中央信号装置由()A.事故信号装置和指示灯组成B.事故信号装置和位置信号组成C.位置信号和指示灯组成D.事故信号装置和预告信号装置组成4、中央信号装置的重复动作是依靠实现的。5、断路器控制回路中的跳跃是指。6、电力系统发生短路事故时，事故音响系统会启动电铃响。（）7、中性点不接地系统发生单相接地短路时，电笛会响，对应的光字牌会亮。（）8、绝缘监察动作时，电笛会响。（）9、发电厂和变电所的信号系统应满足哪些要求？.zyzl.. ..10、电力系统中音响信号系统有哪些？有什么作用？各代表什么含义？11、如图中央复归不能重复动作的事故信号装置，试写出断路器跳闸后如何启动的音响装置利用的是什么原则启动的，音响装置如何进行复归，为何音响不能重复动作？第八章同期回路1、电力系统常用的同期并列方式有和。发电厂和变电所广泛采用同期并列方式。2、准同期并列的理想条件是待并发电机与运行系统满足下列条件：相等、相等及。3、同期点是指需要进行同期操作的。4、同期时必须把待并侧的相电压和相电压引接到同期小母线上去。5、同期监察继电器的作用是避免在较大的相角下合闸而造成非同期合闸。（）6、水电站中每个同期开关都有一个的操作把手。（）7、输电线路上的断路器必须设置同期点。（）8、待并侧的W相电压必须引接到同期小母线上。（）9、同期监察继电器的作用是避免在较大的相角下合闸而造成非同期合闸。（）10、手动同期时，应该在S指针停止在垂直位置时操作。（）11、水电站中每个同期开关都有一个的操作把手。（）12、系统侧的W相电压必须引接到同期小母线上。（）13、同期点是指在断路器旁装设同期开关。　　　　　　　　　　　　　　（　）14、同期监察继电器在两侧电压大小相等而方向相等时返回，允许发出合闸脉冲。　（　）15、水电站中为了防止误操作，所有同期开关只有一个公用的操作把手。　　（　）16、同期检查继电器的作用是使两侧电源不满足同期条件时不能发出合闸脉冲（　）17、自同期方式并列是将发电机转速升高到接近系统的同步转速时，()A.在未加励磁的条件下将发电机并入系统，待发电机拉入同步后再加上励磁电流B.加上励磁电流后将发电机并入系统，使发电机拉入同步C.加上励磁电流使发电机拉入同步后，将发电机并入系统D.在未加励磁的条件下将发电机并入系统，随后立即给发电机加上励磁电流，使发电机拉入同步18、关于同期操作以下说法正确的是：（）A、必须将系统侧U相、V相、W相电压引接到同期小母线上B、必须将待并侧U相、V相电压引接到同期小母线上C、必须将待并侧U相、W相电压引接到同期小母线上D、必须将系统侧U相、、W相电压引接到同期小母线上19、什么是同期点？如同期点选在发电机断路器处，则同期电压如何引入？20、简叙手动准同期的操作步骤21、准同期并列应满足的条件有哪些？第九章二次回路接线图.zyzl.. ..1、控制屏上的仪表布置的越高越好。（）2、110KV模拟母线一般要求涂上黄色。（）3、什么是相对编号法？4、控制屏布置有什么原则？第八章原始资料分析和主变压器选择1、我国110KV及其以上的电压，变压器的三相绕组采用D接线方式。（）2、我国35KV及其以下的电压，变压器的三相绕组采用D接线方式。（）第九章电气主接线的设计1、主接线设计的基本要求是、和。2、单机容量在200MW及以上的大容量大型火电厂的电气主接线中，一般（　　　）A.不设发电机电压母线，全部机组采用单元接线B.设发电机电压母线，并采用单母线接线C.不设发电机电压母线，而采用发电机-变压器扩大单元接线D.设发电机电压母线，并采用单母线分段接线第十章厂用电的设计和厂用变压器的选择1、100MW及以上的发电机组必须装设交流事故保安照明。（）2、可以在同一段母线上的不同的两个点引出两回厂用电源。（）3、厂用带负荷不多，因此电源的可靠性要求不高。（）4、厂用电设计的一般原则是什么？简述厂用电设计的步骤。5、厂用变压器容量选择应该考虑哪些因素？第十一章电气设备的选择1、电气设备选择的一般原则是：按选择，按校验。2、在校验电器设备的热稳定时，若短路电流持续时间大于1s，则__________产生的热效应可略去不计。3、电气设备的动稳定电流应不小于通过该电气设备的______________________。4、以下哪种电气设备不需要校验它的动稳定：（）A、断路器B、隔离开关C、熔断器D、负荷开关5、以下哪种设备在设备选型的时候不需要考虑开断电流：（）A、隔离开关B、断路器C、熔断器6、以下哪种电气设备不需要校验它的热稳定：（）A、断路器B、隔离开关C、熔断器D、负荷开关7、以下哪种设备在设备选型的时候不需要考虑开断电流：（）A、隔离开关B、断路器.zyzl.. ..C、熔断器8、电压互感器需要校验热稳定。（）9、电气设备选择之后无需校验动、热稳定。　　　　　　　　　　　　　　（　）10、断路器的开断时间是从断路器接到分闸命令瞬间起，到断路器各极触头间的电弧最终熄灭瞬间为止的时间间隔。（）11、简叙电气设备选择的一般原则，试说出断路器选择的步骤试选择发电机回路导体的经济截面。已知：发电机参数Pe=1000kw,Ue=6.3KV,cos∮=0.8,经济电流密度Jn=1.92。第八章电气布置1、一般110KV的配电装置采用屋内配电装置。（）2、一般35KV及以下的配电装置采用屋内配电装置。（）3、220KV的配电装置布置应该采用以下哪种？A、屋内配电装置B、屋外配电装置C、成套配电装置4、绘制配电装置图的基本原则什么？《发电厂电气部分》一、填空题：1、从生产到供给用户使用一般要经过发电、变电、输电、配电和用电几个环节。2、用电设备一般允许电压有±5%的变动范围。3、电力系统供电电压或电流的标准波形应是正铉波。4、我国低压380V/200V三相四线制系统，中性点直接接地。5、支柱绝缘子应按安装地点和额定电压选择，并进行短路动稳定校验。6、电气设备最高允许电压必须高于或等于所在电网的最高运行电压。7、隔离开关的作用是①隔离电压②可接通或断开很少电流③可与断路器配合完成倒闸操作。8、水电厂电气主接线可不设发电机电压母线，多采用发电机－变压器单元接线或扩大单元接线。9、发电厂用来向电力系统输送电能的变压器称为主变压器；用于沟通两个升高电压等级并可相互交换功率的变压器称为联络变压器；只供发电厂本身用电的变压器称为厂用变压器。10、电力系统中电气设备的绝缘会受到两种过电压的危害，一种是外部过电压又叫大气过电压，是由雷电活动引起的过电压，另一种是内部过电压，是由开关操作和系统故障引起的过电压。11、电力网是连接发电厂和用户的中间环节。12、我国电力系统的额定频率是50HZ，对大型电力系统频率的允许范围为50±0.2HZ，对中小型电力系统频率的允许范围为50±0.5HZ。13、变压器二次绕组供电给较长的高压输电线路时，其额定电压应比相应线路的额定电压高10%，供电给较短的输电线路时，其额定电压比相应线路的额定电压高5%。14、在中性点不接地系统中发生单相接地时，系统三个线电压对称性不变非故障相电压升高√3倍。15、母线截面积选择有两种方法：①按最大长期工作电流选择②按经济电流密度选择。16、穿墙套管应按安装地点、额定电压和额定电流选择，并按短路条件进行动、热稳定校验。17、电流互感器的接线方式有：单相式、不完全星形接线、两相差接线、三相星形接线等四种。18、角形接线运用于最终进出线回路3～5回的110KV及以上的配电装置，特别是水电站中应用较多。.zyzl.. ..1、水电站高压配电装置一般电气主接线采用单母线分段、双母线、双母线带旁路、3/2断路器接线，还有桥形与多角形接线。2、由二次设备组成的低压回路称为二次回路，它包括交流电流回路、交流电压回路、控制、保护、信号回路及自动装置回路等。3、电能的质量指标主要是频率、电压和波形。4、发电机三相绕组接成星形，变压器高压绕组多数也接成星形，这些星形绕组的中点，统称为电力系统的中性点。5、母线材料一般用铝、铝合金。6、电晕是一种强电场作用下的放电现象，当导体周围电场强度超过了空气的耐压强度时，导体周围的空气被电离而产生。7、电气设备的额定电流应大于或等于所在回路的长期工作电流。8、电压互感器的接线方式有等四种单相电压互感器接线、V－V接线、一台三相五柱式接线、三台单相三绕组电压互感器接线。9、电气主接线必须满足可靠性、灵活性、经济性三项基本要求。10、水电厂厂用电负荷调速器压油泵、润滑油泵为Ⅰ类负荷；吊车、整流设备、漏油泵为Ⅱ类负荷；试验室、油处理室、修配厂用电设备为Ⅲ负荷。11、避雷器由接闪器、引下线和接地体组成。12、开关站可以进行输电线路的断开和接入，而无变压器进行电压交换。13、按用户用电负荷的重要程度，一般将负荷分为三级，一级负荷应有两个以上的独立电源供电，对于三级负荷，则一般以单回路供电。14、电力系统中性点的接地方式分为三种直接接地、不接地和经消弧线圈接地。15、形成短路的原因是电气设备绝缘损坏。16、母线工作电流2000～4000A回路中采用2或3条矩形母线，母线工作电流4000～8000A回路中采用槽形母线，母线工作电流超过8000A回路中，采用管形母线。17、隔离开关没有灭弧装置，它不能断开负荷电流和短路电流。18、运行中电压互感器二次侧不允许短路，电流互感器二次侧不允许开路。19、产生电弧带来的后果是①电弧存在②使电路不能断开，电弧的高温可能烧坏触头或破坏触头附近的绝缘材料③电弧不能熄灭，将使触头周围的空气迅速膨胀形成爆炸。20、事故保安电源的取得，在正常运行时，蓄电池组承受全厂操作、信号保护及其他直流负荷用电，在事故情况下提供事故照明、润滑油泵等直流保安负荷用电。21、电气设备的接地，按其作用可分为工作接地、保护接地和防雷接地。二、选择题：1、电压互感器，电流互感器是属于一次设备。2、母线分段断路器及分段电抗器的最大工作电流，一般可取母线分段上一台最大发电机额定电流的50～80%。3、电气主接线当进线和出险超过4回时，为便于连接，常设置汇流母线。4、水电厂厂用电率为0.3%～2%。5、避雷线是110KV及输电线路的主要防雷措施。6、电流表、电压表是属于二次设备。7、由于发电机和变压器在电压降低5%时出力可保持不变故该回路的最大工作电流应不小于额定电流的1.05倍。8、隔离开关和断路器倒闸操作时，如停电时先断断路器，后断隔离开关；送电时，先合隔离开关，后合断路器。9、发电厂主变与发电机容量的配套，600MW发电机配720MVA主变压器。.zyzl.. ..1、开关站可以进行输电线路的断开和接入，而不能进行电压变换。2、发电机、变压器是属于一次设备。3、设备所选设备的额定电流应大于或等于所在回路的长期工作电流。4、发电厂主变压器与发电机容量的配套，100MW发电机配120MVA主变压器。5、独立避雷针与电气设备的带电部分，电气设备的外壳、构架和建筑物的接地部分之间的空间距离SK应小于5M，其接地装置与被保护物体的接地体之间的地中距离SD应不小于3M。6、下列电力网接线哪是无备用接线A，哪是有备用接线B。7、继电保护及自动装置是属于二次设备。8、电气设备最高允许电压必须高于或等于所在电网的最高运行电压。9、发电厂主变压器与发电机容量的配套，300MW发电机配360MVA主变压器。10、对直击雷的防范措施是避雷针，对感应雷的防范措施是避雷线，对雷电侵入波的防范措施是避雷器或多组避雷器。11、电力系统供电电压和电流的标准波形应是正弦波。二、名词解释：1、电力系统：由发电机、输配电线路、变电所以及各种用户用电设备连接起来所构成的整体，被称为电力系统。2、电力网的有备用方式：凡用户能从两回或两回以上线路得到供电的电网，属于有备用方式。3、电气主接线：在发电厂和变电所中，高压设备之间用高压电缆或母线构成了能生产和分配的电气主回路，称为电气主接线，也叫一次回路。4、工作接地：为保证电力系统正常运行，将电力系统中某点加以接地，如变压器星形绕组的中性点接地，叫工作接地。5、型号意义：SW6－220G/1000：1000－额定电流（A）、G－改进型、220－额定电压（KV）、6－设计序号、W－户外式、S－少油式。6、动力系统：电力系统再加上发电厂的动力部分（火电厂的锅炉、气轮机、热力管网等，水电厂的水库、水轮机、压力管道等）构成动力系统。7、外桥接线：两个“变压器－线路”单元接线间，桥布置在线路侧则为外桥接线。8、电气主接线图：用规定的设备图形和文字符号，按照各电气设备实际的连接顺序而绘成的能够全面表示电气主接线的电路图，称为电气主接线图。9、保护接地：将电气设备的外壳或装设电气设备的构架等金属部件加以接地称为保护接地，以确保设备与人身安全，接地电阻不超过4～10欧姆。10、型号意义：GW5－110D400：400－额定电流（A）、D－带接地刀闸、110－额定电压（KV）、5－设计序号、W－户外式、G－隔离开关。11、电力网：在电力系统中由各种不同电压等级的电力线路和变电所构成的网络称为电力网。12、角形接线：将几台断路器连成环状，在每两台断路器的连接点处引出一回进线或出线，并在每个连接点的三侧各设置一台隔离开关，构成角形接线。13、二次接线图：用二次设备的图形符号和文字符号，表明二次设备互相连接的电气接线图称为二次接线图。14、接触电压：当人触及漏电外壳，加于人手与脚之间的电压，称为接触电压。15、型号意义：LFCD－10/400：400－额定电流（A）、10－额定电压（KV）、D－差动保护用、C－瓷绝缘、F－复匝贯穿式、L－电流互感器。16、电力网的无备用方式：仅用一回电源线向用户供电属于无备用方式。17、内桥接线：两个“变压器－线路”单元接线间，如果在靠近变压器一侧增加一个桥，另外两台断路器接在线路上既是。18、跨步电压：当人在分布电位区域行走，两脚间所受到的电压，称为跨步电压。.zyzl.. ..1、防雷接地：为了泄掉雷电流，避雷针等防雷设备的可靠接地称为防雷接地。2、型号意义：JSJW－10：10－额定电压（KV）、W－五柱式、J－油浸绝缘、S－三相、J－电压互感器。二、问答题：1、电力系统联网运行有哪些好处？答：⑴提高供电的可靠性⑵减少系统中总备用的比值⑶减少总用电负荷的峰值⑷可以安装高效率的大容量机组⑸可以水火互济节约能源改善电网调节性能⑹可以提高电能质量。2、断路器熄灭电弧的基本方法是什么？答：⑴用液体或气体吹弧，加大弧长，使弧柱中电场强度减少，降低弧温，减少离子运动速度，加强复合⑵采用多断口熄弧，断路器制成两个或多个串联的断口，将电弧割成若干段⑶利用真空灭弧，使灭弧室内气体稀薄，碰撞游离数量大为减少⑷利用特殊介质灭弧，如SF6⑸快速拉长电弧，有利于冷却电弧和带电质点的扩散，去游离作用增强⑹用特殊金属材料作触头，采用铜钨合金、银钨合金或铜铬合金等耐高温的金属材料做开关触头，可以减少电弧作用下金属蒸汽量，使电弧隙介质强度恢复加快。3、电流互感器的接线方式有哪几种型式？答：⑴单项式⑵不完全星形接线⑶两相电流差⑷三相星形接线。4、旁路母线的作用是什么？答：可以线路不停电地检修任何一台出线断路器。5、雷电对发电厂的危害是什么？答：⑴直击雷：雷云向发电厂的电气设备和建筑物直接放电，巨大的雷电流会造成建筑物的劈裂、倒塌和火灾⑵感应雷：感应雷是由静电感应所引起，如果建筑物接地不良，就会引起建筑物内部的电线、金属管道和大型金属设备放电，造成火灾、爆炸或人身伤亡事故⑶雷电侵入波：当输电线路遇到直接雷或感应雷时，雷电荷将会沿着输电线路两侧向发电厂或变电所流动，形成雷电侵入波，有时可高达三、四十万伏，对电气设备绝缘产生破坏。6、建设水电厂的优缺点是什么？答：⑴优点：成本低，不需燃料，能量转换率高，没有污染，开、停机灵活方便，特别宜于担任系统的调频调峰及事故备用⑵缺点：建设周期长，投资大。7、电弧是如何产生的？答：动、静触头分离的一瞬间，触头间加有一定的电压，触头拉开初瞬距离很小，其间的电场强度很大，当电场强度达到3×106V/M，阳极触头的表面的电子便会在强电场的作用下被拉出触头表面，这种现象叫强电场发射，发射出来的电子受电场力的作用，会向阳极触头方向加速运动，并会与气体中的中性质量发生碰撞，从而使中性质点分离出带负电的电子和带正电的正离子，这种现象叫碰撞游离，触头间充满了高速运动的电子，使得触头间隙的绝缘越来越低，被触头间的电压击穿而形成了电弧。8、短路有哪些类型？答：⑴三相短路⑵两相短路⑶单相接地短路⑷单相短路⑸两相接地短路⑹两相短路接地。9、配电装置的基本要求是什么？答：⑴配电装置的设计必须贯彻执行国家有关方针、政策，因地制宜，充分利用地形，尽量减少土石方工程量，尽可能不占或少占农田，在保证安全的前提下，布置紧凑，力求节约材料，降低成本⑵合理选择设备，布置力求整齐、清晰，保证有足够的安全距离，保证运行安全⑶巡视操作和检修设备安全方便⑷考虑施工、安装和扩建的方便。10、氧化锌避雷器的特点是什么？答：氧化锌避雷器也是阀型避雷器，避雷器中没有串联放电间隙，主要由氧化锌（ZNO）非线性电阻片组装而成，有十分良好的非线特性，在正常工作电压下，具有很高的电阻，仅有几百微安的电流通过，在遭受雷电等过电压时，电阻变得很小，而泄放雷电流后，又立即恢复为高阻状态。11、输电线路电压等级是如何选择的？.zyzl.. ..答：在输电距离和输电容量一定的条件下，选用较高的电压等级，能使线路上电流小，线路功率损耗低和电压损失小，导线载面也可选小，但另一方面，线路电压越高，线路的绝缘越要加强，导线相间距离和对地距离要增加，使线路杆塔尺寸及造价上升，同时变压器和开关设备投资也相应增大，故在选择电压等级时，应进行技术经济比较。1、引起导体和电器发热的原因是什么？答：导体通过电流后，由于各种损耗会引起发热，这些损耗来源于⑴导体本身及其接触连接部分通过电流时，其电阻产生的功率损耗⑵导体周围的铁磁物质因磁滞和涡流产生的功率损耗⑶导体绝缘材料在强电场作用下产生的介质损耗。2、电弧是怎样熄灭的？答：弧隙间的电子和正离子在电场力作用下，运动方向相反，运动中的自由电子和正离子相互吸引发生复合成中性质点，还有电弧中的高温正离子由密集的空间向密度小温度低的介质周围方向扩散，并与气体中电子结合成中性分子，这过程叫去游离，当弧柱中去游离大于游离时，电弧离子减少，电弧电阻增加，电流减少，最后电弧趋于熄灭。3、发电厂（变电所）电气部分的总体布置设计应考虑的原则是什么？答：⑴应使电能生产流程各环节之间的电气连线尽量短，设备布置尽量紧凑，便于运行人员正常巡视维护⑵主控室应尽量靠近各台发电机组，便于运行人员操作⑶主变应尽量靠近厂房，最好与主厂房安装场同一高程，便于检修⑷充分利用地形条件和自然环境，使电气设备布置合理，减少土建工程量。4、电力系统失去稳定是一种什么状况？稳定问题分为哪几类？答：电力系统受到扰动后是不稳定的，那么在系统的各发电机和转子间一直存在相对运行，从而引起系统的电压、电流、功率等参数发生剧烈的变化和振荡，致使整个系统不能继续运行，造成系统瓦解。稳定问题分为三类：既静态稳定、暂态稳定和动态稳定。5、发生短路后有什么后果？答：⑴巨大的短路电流会使电气设备急剧发热，导致设备损坏，短路时发生的电弧危及设备人身安全⑵产生巨大的电动力，使设备遭到破坏⑶电压降低很多，破坏设备的正常运行⑷破坏电力系统的稳定运行，使发电机失去同步，导致电力系统解列，甚至引起系统崩溃，造成大面积停电。6、互感器（电压互感器、电流互感器）的作用是什么？答：⑴将一次系统各级电压变成100V（或对地100V√3）以下的低电压，将一次系统各回路的电流均变成5A以下的小电流，以便于测量仪表及继电器的小型化、系列化、标准化⑵将一次系统与二次系统在电气方面隔离，同时互感器二次侧必须有一点可靠接地，从而保证了二次设备及人员的安全。7、SF6断路器的特点是什么？答：结构特点：⑴结构简单，但工艺及密封要求严格，对材料要求高⑵体积小，重量轻⑶有屋外敞开式及屋内落地式之别。技术特点：⑴开断电流大⑵开断性能好，可适用于各种工况开断⑶绝缘性能好，断口电压较高⑷断口开距小。运行特点：⑴噪音低，维护工作量小⑵不检修间隙期长⑶运行稳定，安全可靠，寿命长⑷价格较贵。8、厂用备用电源如何取得？有几种备用方式？答：⑴从发电机电厂母线上的不同分段上引接厂用备用变压器⑵从与电力系统联系紧密的升高电压母线上引接高压备用变压器⑶从联络两级升高电压的联络变压器的第三绕组引接厂用变压器⑷从外部电网中引接专用线路。有两种备用方式：热备用、冷备用。《发电厂电气部分》复习第一章能源和发电.zyzl.. ..1、火、水、核等发电厂的分类火电厂的分类：（1）按燃料分：燃煤发电厂，燃油发电厂，燃气发电厂，余热发电厂，利用垃圾和工业废料作为燃料的发电厂。（2）按蒸汽压力和温度分：中低压发电厂，高压发电厂，超高压发电厂，亚临界压力发电厂，超临界压力发电厂。（3）按原动机分：凝汽式汽轮发电厂，燃气轮机发电厂，内燃机发电厂，蒸汽--燃气轮轮机发电厂。（4）按输出能源分：凝汽式发电厂，热电厂（5）按发电厂总装机容量的多少分：小容量发电厂，中容量发电厂，大中容量发电厂，大容量发电厂。水力发电厂的分类：（1）按集中落差的方式分类：堤坝式水电厂（坝后式，河床式），引水式水电厂，混合式水电厂。（2）按径流调节的程度分类：无调节水电厂，有调节水电厂（根据水库对径流的调节程度：日调节水电厂，年调节水电厂，多年调节水电厂）。核电厂的分类：压水堆核电厂，沸水堆核电厂。2、抽水蓄能电厂的作用调峰，填谷，备用，调频，调相。3、发展联合电力的效益（1）各系统间电负荷的错峰效益。（2）提高供电可靠性、减少系统备用容量。（3）有利于安装单机容量较大的机组。（4）进行电力系统的经济调度。（5）调峰能力互相支援。4、火电厂的电能生产过程及其能量转换过程P14火电厂的电能生产过程概括的说是把煤中含有的化学能转变为电能的过程。整个过程可以分为三个系统：1、燃料的化学能在锅炉燃烧中转变为热能，加热锅炉中的水使之变为蒸汽，称为燃烧系统；2、锅炉中产生的蒸汽进入汽轮机，冲动汽轮机转子旋转，将热能转变为机械能，称为汽水系统；3、由汽轮机转子旋转的机械能带动发电机旋转，把机械能变为电能，称为电气系统。能量的转换过程是：燃料的化学能－热能－机械能－电能。5、水力发电厂的基本生产过程答：基本生产过程是：从河流较高处或水库内引水，利用水的压力或流速冲动水轮机旋转，将水能转变成机械能，然后由水轮机带动发电机旋转，将机械能转换成电能。6、轻水堆核电厂的分类(缺生产过程及区别)答：轻水堆核电站可以分为压水堆核电站和沸水堆核电站。第二章发电、变电和输电的电气部分.zyzl.. ..1、一次设备、二次设备的概念一次设备：通常把生产、变换、输送、分配和使用电能的设备，如发电机、变压器和断路器等称为一次设备二次设备：对一次设备和系统的运行状态进行测量、控制、监视和保护的设备，称二次设备断路器、隔离开关的区别：断路器具有灭弧装置，正常运行时可接通或断开电路，在故障情况下，受继电保护的作用，能将电路自动切断。2、断路器、隔离开关的区别隔离开关由于没有灭弧装置，不能开断负荷电流或短路电流。安装隔离开关的目的是，在设备停运后，用隔离开关使停运的设备与带电部分可靠地隔离，或起辅助切换操作。3、母线的作用母线的作用：起汇集和分配电能的作用4、分相封闭母线的优缺点分相封闭母线的优缺点：优点：（1）供电可靠性高（2）运行安全（3）由于外壳的屏蔽作用，母线电动力大大减少，而且基本消除了母线周围钢构件的发热（4）运行维护工作量少缺点：（1）母线散热条件差（2）外壳上产生损耗（3）金属消耗量增加5、发电机中性点接地方式及作用发电机中性点接地方式及作用：发电机中性点为高电阻接地方式，用来限制电容电流。发电机中性点为高电阻接地系统，目的是限制发电机电压系统发生弧光接地时长生的过电压，使之不超过额定电压的2.6倍，以保证发电机及其其他设备的绝缘不被击穿。6、影响输电电压等级发展的主要原因第三章常用计算的基本方法和理论1、发热对电气设备的影响答：(P63)使绝缘材料的绝缘性能降低；使金属材料的机械强度下降；使导体接触部分的接触电阻增加2、导体发热和散热的主要形式答：(P64)导体发热的主要形式有对流、辐射和导热三种。散热的主要形式是辐射和对流形式。3、热稳定概念答：当短路时导体的最高温度不超过所规定的导体短时发热允许温度时，认为导体在流过短路电流时具有热稳定性。4、动稳定校验的概念答：通过研究短路冲击电流产生电动力的大小和特征，选择适当强度的导体和电气设备，保证足够的动稳定性。(不确定是否为动稳定校验的概念)5、载流导体长期发热和短期发热的特点、载流导体短期发热的计算答：长期发热的特点：其温度变化范围不大，因此电阻R、比热容c及散热系数a均可视为常数。短期发热的特点：（1）发热时间短，产生的热量来不及向周围介质散布，可认为在短路电流持续时间内所产生的全部热量都用来升高导体自身的温度，即认为是一个绝热过程。（2）短路时导体温度变化范围很大，它的电阻和比热容不能再视为常数，而应为温度的函数。载流导体短期发热的计算：看看课本第三章第二节6、导体的正常最高允许温度、短时最高允许温度答：为了保证导体可靠地工作，须使其发热温度不得超过一定限值。这个限值叫做最高允许温度。按照有关规定：导体的正常最高允许温度，一般不超过＋70℃。（P63）.zyzl.. ..导体通过短路电流时，短时最高允许温度可高于正常最高允许温度，对硬铝及铝锰合金可取200℃，硬铜可取300℃。（P64）7、可靠性分析及计算第四章电气主接线以及设计1、电气主接线定义、主接线基本要求及设计程序答：电气主接线是由电气设备通过连接线，按其功能要求组成接受和分配电能的电路，成为传输强电流、高电压的网络，故又称为一次接线或电气主系统。 基本要求：可靠性，灵活性，经济性。 设计程序：1.对原始资料分析。2.主接线方案的拟定与选择。3.短路电流计算和主要电气选择。4.绘制电气主接线图。5.编制工程概算。2、主接线型式及分类答：分为有汇流母线和无汇流母线，有汇流母线可概括分为单母线接线和双母线接线，无汇流母线接线主要有桥形接线、角形接线和单元接线3、单母（分段）、双母（分段）及其带旁路接线、一台半断路器接线的主接线图、运行方式及其典型的倒闸操作步骤单母接线P105图4－1、单母分段接线P107图4－2；双母接线P107图4－3、双母分段接线P107图4－4；带旁路接线P108――109图4－5、4－6、4－7、4－8；一台半断路器接线P111图4－10；运行方式P111――113；倒闸操作P105（廖老师的PPT）4、限制短路电流的措施1.装设限流电抗器 2.低压侧分裂绕组变压器 3采用不同的主接线方式和运行方式 5、分裂电抗器限制短路电流的原理正常运行时，两个分支上的电流大小相等，方向相反。产生相反的磁通。每臂上的运行电抗X＝XL-Xu=(1-f).可见正常时每个臂的工作电抗减少；当分支发生短路时，两臂的总电抗为：X12＝2（1+f）XL..可见有效地抑制短路电流。6、变压器类型和容量的选择依据（PPT中得来，内容较多，自己看着办）1、单元接线的主变压器单元接线的主变压器容量应按照发电机的额定容量扣除本机组的厂用负荷后，留有10%的裕度来确定。采用扩大单元接线时，应尽可能采用分裂绕组变压器，其容量亦应按单元接线的计算原则计算出的两台机容量之和来确定。2、具有发电机电压母线接线的主变压器(1)当发电机电压母线上的负荷最小时，应能将发电机剩余的功率送入系统。.zyzl.. ..(2)当接入发电机电压母线上的最大一台发电机停用时，能由系统倒送功率供给机压母线的最大负荷。(3)对于装有2台及以上的主变压器时，当其中1台故障或检修时，其他主变压器应能输送母线剩余功率传输功率的70%。(4)当丰水季节为充分利用水能发电而对本厂发电机出力进行限制时，应能从系统返送电能满足发电机电压母线的最大负荷3、连接两种升高电压母线的联络变压器联络变压器一般只设一台，最多不超过两台，否则会造成布置和引接线的困难。(1)容量应能满足两种电压网络在各种不同运行方式下有功功率和无功功率交换；(2)容量一般不应小于接在两种电压母线上最大一台机组容量，以保证最大一台机组故障或检修时，通过联络变压器满足本侧负荷的要求；同时也可在线路检修或故障时，通过联络变压器将剩余容量送入另一系统。4、变电站主变压器一般应按5~10年规划负荷来选择。根据城市规划、负荷性质、电网结构等综合考虑确定其容量。第五章厂用电1、厂用电源的类型、厂用电率概念发电厂在启动、运转、停役、检修过程中，有大量由电动机拖动的机械设备，用以保证机组的主要设备的正常运行。这些电动机以及全厂的运行、操作、试验、检修、照明用电设备等都属于厂用负荷，总的耗电量，统称为厂用电。厂用电耗电量占发电厂全部发电量的百分数，称为厂用电率。2、厂用负荷的分类、厂用电负荷的计算方法（缺）答：Ⅰ类厂用负荷、Ⅱ类厂用负荷、Ⅲ类厂用负荷、事故保安负荷、不间断供电负荷3、明备用、暗备用概念备用电源有明备用和暗备用两种方式。明备用方式，设置专用的备用变压器（或线路），经常处于备用状态（停运），当工作电源因故断开时，由备用电源自动投入装置进行切换接通，代替工作电源，承担全部厂用负荷。按备用方式，不设专用的备用变压器（或线路），而将每台工作变压器容量增大，相互备用，当其中任一台厂用工作变压器退出运行时，该台工作变压器所承担负荷由另一台厂用工作变压器供电。4、厂用电动机自启动概念、分类及其自启动校验的原因若电动机失去电压以后，不与电源断开，在很短时间内，厂用又恢复或通过自动切换装置将备用电源投入，此时，电动机惰行尚未结束，又自动启动恢复到稳定状态运行，这一过程成为电动机的自启动。三类：失压自启动，空载自启动，带负荷自启动。校验原因：若参加自启动的电动机数量多、容量大时，启动电流过大，可能会使厂用母线及厂用电网络电压下降，甚至引起电动机，将危及电动机的安全以及厂用电网络的稳定运行，因此必须进行电动机自启动校验。5、厂用电各级电压母线按锅炉分段的接线方式有何特点.zyzl.. ..（1）若某一段母线发生故障，只影响其对应的一台锅炉的运行，使事故影响范围局限在一机一炉；（2）厂用电系统发生短路时，短路电流较小，有利于电气设备的选择；（3）将同一机炉的厂用电负荷接在同一段母线上，便于运行管理和安排检修。第六章导体和电气设备的原理与选择1、最大持续工作电流的选取，环境条件对设备选择的影响及修正，哪些情况下可不校验热稳定或动稳定。最大持续电流的选取：P170环境条件对设备选择的影响及修正：P170-171下列情况下可不校验热稳定或动稳定：（1）用熔断器保护的电气设备，其热稳定由熔断时间保证，故可不验算热稳定（2）采用有限流电阻的熔断器保护的设备可不校验动稳定（3）装设在电压互感器回路中的裸导体和电气设备可不验算动、热稳定2、电弧的形成与熄灭的基本原理，近阴极效应在t＝0电流过零瞬间，介质强度突然出现0a（0a’、0a”）升高的现象，称为近阴极效应（P174）。电弧的形成主要是碰撞游离所致。决定熄弧的基本因素是弧隙的介质强度恢复过程和加在弧隙上的弧隙电压恢复过程。耐受电压大于恢复电压。（P174-175）3、现代高压开关电器的常用灭弧方法答：1、利用灭弧介质。2、利用特殊金属材料作灭弧触头。3、利用气体或油吹动电弧，吹弧使带电离子扩散和强烈地冷却而复合。4、采用多断口熄弧。5、提高断路器触头的分离速度。（迅速拉长电弧，降低弧隙电场强度；并使电弧的表面加大，利于冷却电弧和带电质点的在周围介质中的扩散和离子复合。）4、断路器开断三相电路、首先开断相、后续开断相答：当三相发生短路时，断路器就开断三相电路，但是，各相电流过零时间不同，因此，电弧电流过零就有先后。先过零的一相电弧熄灭，此相称为首先开断相。其后开断的相，称为后续开断相。（由于题目的的问题并不是很明确，这里就再列一点知识）断路器开断三相电流包括开断中性点不直接接地与直接接地系统的三相接地短路电路，断路器在开断短路电路时，首先开断相的恢复电压最大，所以，断口电弧的熄灭，关键所在于首先开断相。但是，后续开断相，燃弧时间将比首先开断相延长0.005s，相对来讲，电弧能量又较大，因而可能使触头烧坏、喷油、喷气等现象比首先开断相更为严重。5、隔离开关的作用答：1.隔离电压2.倒闸操作3.分、合小电流6、为何电流互感器二次绕组严禁开路答：因为二次绕组开路时，电流互感器由正常短路工作状态变为开路工作状态，=0,励磁磁动势由正常为数甚小的骤增为.zyzl.. ..，铁心中的磁通波形呈现严重饱和的平顶波，因此，二次绕组将在磁通过零时，感应产生很高的尖顶波电动势，其值可达数千伏甚至上万伏，危及工作人员安全和仪表、继电器的绝缘，由于磁感应强度骤增，会引起铁心和绕组过热，此外，在铁心中还会产生剩磁，使互感器准确级下降。（结合图6－8a将有助于你的理解）7、电压互感器、电流互感器的准确级定义答：电流互感器：在规定的二次负荷变化范围内，一次电流为额定值时的最大电流误差。电压互感器：在规定的一次电压合二次负荷变化范围内，符合功率因数为额定值时，电压误差的最大值。8、电流互感器常用的接线方式。答：单相接线、星形接线、不完全星形接线。9、3－35kV、100kV及以上不同电压等级时，电压互感器与电网的连接方式答：3－35KV电压互感器：经隔离开关和熔断器接入高压电网。110KV及以上：只经过隔离开关与电网连接。10、电压互感器、电流互感器的配置原则答：电压互感器的配置：P197(1)母线：工作母线和备用母线都应装一组三绕组电压互感器，而旁路母线可不装。母线如分段应在各分段上各装一组三绕组电压互感器。(2)线路：35kV及以上输电线路，当对端有电源时，为了监视线路有无电压、进行同步和设置重合闸，装有一台单相电压互感器。(3)发电机：一般在发电机出口装设2~3组TV。(4)变压器：变压器低压侧有时为了满足同期或保护要求，需要设置一组TV。电流互感器的配置:P197(1)所有支路均应按测量及继电保护要求装设电流互感器。(发电机、变压器、出线、母线分段、母联、旁路等回路)(2)保护用电流互感器装设地点应按尽量消除主保护装置的死区设置。(3)为防止互感器套管闪络造成母线故障，其互感器通常布置在断路器的出线或变压器侧。(4)为减轻内部故障对发电机损伤，励磁调节用TA应布置在发电机定子出线侧，为便于分析和在发电机并入系统前发现内部故障，用于测量TA布置在发电机中性点侧。11、如何选择普通电抗器的电抗百分数、（半）穿越电抗、分裂电抗定义及大小关系普通电抗百分比：（P198,公式请大家自己补充）a.按将短路电流限制到一定数值的要求来选择。b.正常运行时电压损失校验。c.母线残压校验。（半）穿越电抗：（没发现在哪…）分裂电抗：（P198-199，公式自己补充）a.按将短路电流限制到要求值来选择b.电压波动检验c.短路时残压及电压偏移校验.zyzl.. ..12、F－C回路的概念P199高压熔断器与高压接触器配合，被广泛用于300~600MV大型火电机组的厂用6KV系统，称为F－C回路。13、导体截面选择方法导体截面可按长期发热允许电流或经济电流密度选择。（P204,公式自己补充）第七章配电装置1、最小安全净距的定义及分类（P216，图7－1，图7－2） 最小安全净距是指再这一距离下，无论再正常最高工作电压或出现内、外部过电压时，都不致使空气间隙被击穿。 对于敞露再空气中的屋内、外配电装置中各有关部分之间的最小安全净距分为A、B、C、D、E五类。 A值： A1－带电部分至接地部分之间的最小电气净距 A2－不同相的带电导体之间的最小电气净距 B值： B1－带电部分至栅状遮拦间的距离和可移动设备在移动中至带电裸导体间的距离 B2－带电部分至网状遮拦间的电气净距 C值：无遮拦裸导体至地面的垂直净距。保证人举手后，手与带电裸体间的距离不小于A1值。 D值：不同时停电检修的平行无遮拦裸导体之间的水平净距。 E值：屋内配电装置通向屋外的出线套管中心线至屋外通道路面的距离。 2、屋内、屋外配电装置的分类发电厂和变电站的屋内配电装置，按其布置型式，一般可以分成三层式，二层式和单层式。（详细请见P222） 根据电气设备和母线布置的高度，屋外配电装置可分为中型配电装置、高型配电装置和半高型配电装置。（详细请见P227）3、GIS的定义、成套配电装置的特点GIS：由断路器、隔离开关、快速或慢速接地开关、电流互感器、电压互感器、避雷器、母线和出线套管等元件，按电气主接线的要求依次连接，组合成一个整体，并且全部封闭于接地的金属外壳中，壳体内充一定压力的SF6气体，作为绝缘和灭弧介质。成套配电装置的特点：a.电气设备布置在封闭或半封闭的金属中，相间和对地距离可以缩小，结构紧凑，占地面积小；b.所有电气设备已在工厂组装成一体，大大减少现场安装工作量，有利于缩短建设周期，也便于扩建和搬迁；c.运行可靠性高，维护方便；d.耗用钢材较多，造价较高。4、五防P225.zyzl.. ..防止误拉合隔离开关、带接地线合闸、带电合接地开关、误拉合断路器、误入带电间隔5、电抗器的安装布置方式垂直布置、品字形布置、水平布置。P226垂直布置时B相应放在上下两项之间：品字形布置时不应将A、C相重叠在一起，其原因是B相电抗器线圈的缠绕方向与A、C相线圈相反，这样在外部短路时，电抗器相间的最大作用力是吸引力，而不是排斥力，以便利用瓷绝缘子抗压强度比抗拉强度大得多的特点。第八章发电厂和变电站的控制与信号1、发电厂的控制方式，及各种控制方式的区别宏观：主控制室控制方式：机炉电相关设备的控制采用分离控制，即设电气主控制室、锅炉分控制室和汽机分控制室。主控制室为全厂控制中心，负责起停机和事故处理方面的协调和指挥。机炉电集中控制方式：一般将机、炉、电设备集中在一个单元控制室（简称集控室控制）。微观：分为模拟信号测控方式和数字信号测控方式。2、变电站的控制方式变电站的控制方式：按有无值班员分为值班员控制方式、调度中心或综合自动化站控制中心远方遥控方式。即使对于值班员控制方式，还可按断路器的控制手段分为控制开关控制和计算机键盘控制；控制开关控制方式还可分为在主控室内的集中控制和在设备附近的就地控制。按控制电源电压的高低变电站的控制方式还可分为强电控制和弱电控制。3、集控站概念220KV及以上的变电站一般采用值班员控制方式，并常常兼作其所带的低电压等级变电站的控制中心，称为集控站。4、图8－3（P260）、图8－4（P260）的继电器动作原理5、断路器“跳跃”现象的概念因断路器合闸时，如遇永久性故障，继电保护使其跳闸，此时，如果控制开关未复归或自动装置触点被卡住，将引起断路器再次合闸继又跳闸，即出现“跳跃”现象，容易损坏断路器。6、图8－9（P266）灯光监视的断路器控制回路和信号回路、各种操作的动作过程题型填空题、简答题、论述题、判断及改错题画/识图及倒闸操作，计算题。，0191919191919191919191919191919191919191919191919191919191919191919191919191919191919191919191919191919191919191919191919191919191919191919191919191919191919191919191919191919191919191919191919191919191919191919191919191919191919191919191919191919191919.zyzl.. ...zyzl..
