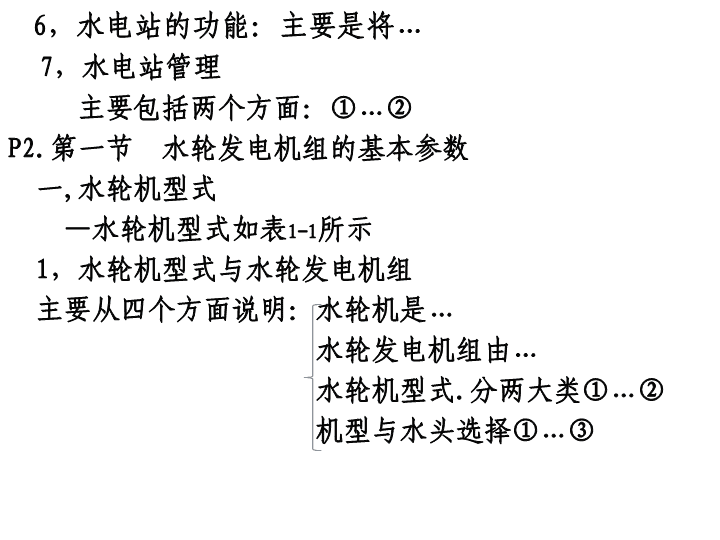

P1中小型水电站运行维护与管理第一章水轮发电机组正常运行1，水能是：一种资源一种能源一种再生能源2，水电是：一种可再生能源一种清洁能源一种低成本能源3，水力发电伏特点：①水电是一种清洁低溓的再生能源②水力发电简单启动关停操作简单、迅速正因为此一特点： P1a，大中型水电站可作系统高峰主要是操作简单、启动快火力发电主要是担负系统基荷运行核能发电b，小水电应适合于偏避边远山区的农电开发和农村电气建设③水力发电是无害、无污染能源、综合开发、综合利用、综合效益好。可发挥防洪、灌溉、运输、养殖等综合开发利用。4，水电站的构成与功能有六个方面①…⑥5，电气系统主要包括两个方面：一次系统：二次系统： 6，水电站的功能：主要是将…7，水电站管理主要包括两个方面：①…②P2.第一节水轮发电机组的基本参数一,水轮机型式—水轮机型式如表1-1所示1，水轮机型式与水轮发电机组主要从四个方面说明：水轮机是…水轮发电机组由…水轮机型式.分两大类①…②机型与水头选择①…③ P2水轮机型号如表1-1所示 二，水轮机的技术参数﹙一﹚水轮机的基本技术参数：a…g1，水头H2，流量Q3，功率Pt4，效率η5，转速n6，转轮标称直径Di包括两点：①…②7，空气蚀系数б主要从两个方面说明：①…②※结论：空气蚀б P34 P5图1-1混流式水轮机翼型空蚀易发部位 P6三，水轮发电机重点从三个方面说明1，水轮要电机a…d2，水轮发电机组成部分：3，水轮发电机的控制设备a…e四，水轮发电机的技术参数①发电机的技术参数：反映…②发电机的技术参数有：a…m1，定子电压uN定子电流iN2，发电机的视在功率和功率因数主要从五个方面说明：… P62.发电机的视在功率和功率因数 P7根据功率三角形关系 P73.发电机功率η＃发电机功率主要从8个方面说明：①…⑧①发电机损耗主要有：铁损和铜损②水机设备损失包括：旋转机械损耗机械磨擦损耗③发电机效率：η=Pf/Po④水轮发电机组的效率η=ηtηg4.转速n转速n—是单位时间内发电机的旋转次数单位为：r/min同步—指同步发电机的转子转速与定子旋转磁场保持同步 P7定子旋转磁场和发电机发出的交流电的频率关系为：式中f—交流电的频率式中f—交流电的频率P—发电机转子的磁极对数P—发电机转子的磁极对数式中f—交流电的频率P—发电机转子的磁极对数式中f—交流电的频率P—发电机转子的磁极对数从上式可知，当发电机转子的磁极越少，其额定转速越高。 P8飞轮转矩GD2和机组惯性时间常数Ta＃机组的惯性时间常数Ta表达式为： P86.发电机电抗＃发电机的电抗参数有：①纵轴同步电抗Xdo.为0.7～1.6②纵轴暂态电抗X‘do为0.24～0.38③纵轴次暂态电抗X“do取决于转子与定子的漏磁通7.短路比短路比的大小关系到同步发电机的造价与运行稳定性短路比为0.9～1.3标准值为什么1.18.励磁电压Uf与励磁电流IfUf与If是用于建立磁场发电运行控制的重要参数 P9第二节水轮发电机组正常运行方式＃首先明确两个问题：1.发电机组备用状态：停机备用状态（冷备用）备用（热备用—机组加电流）2.发电机组基本运行方式：空载运行发电运行调相运行（设专门调相机）一.停机备用从九个方面说明：①…⑨二.空载状态从三个方面说明：＃1…＃3 P11三.发电状态＃发电机发电：…1.发电机的负荷调整首先说明的两个问题：＃系统负荷性质：a…c＃系统负荷特性：a…c①发电机外特性：如图1-2所示 P11②发电机的调整特性如图1-3所示＃发电机调整特性是保持—定子电压恒定转速恒定功率因数恒定 P11③发电机的U形曲线如图1-4所示从六个方面说明：a…fa.发电机并网运行稳定、可靠b.机组并网运行.系统容量大—电压稳定、频率稳定 P122.发电机额定运行参数和允许运行范围发电机视在功率SN、额定电压UN、额定电流iN、功率因数C0Sψ P122.发电机额定运行参数和允许范围发电机视在功率SN、额定电压UN、额定电流iN、功率因数C0Sψ图1-5发电机的P-Q图 P12水轮发电机组发电运行时其输出有功功率受水轮机功率的限制，输出视在功率受发电机定子电流限制 P13在图1-5△CAO与发电机电动势三角形相似；OA=U/Xd近似等于短路比；AC代表定子额定电流IN；OC=Eq/Xd代表稳态短路电流；AE代表机端电压方向；∠CAE为功率因数角 P13四.调相状态发电机作调相运行时，根据系统需要，发出感性无功功率(吸收容性无功功率)发出容性无功功率（吸收感性无功功率） P13第三节水轮发电机组的正常运行监视一.发电机温度、温升监视控制发电机运行温度不能超过最高允许温度.当发电机采用B级绝缘其极限温度为130℃如表1-3所示 P14发电机重要部份温度、温升限值当发电机采用B级绝缘材料时，其极限温度130℃定子和转子温度≯130℃如表1-3所示 P14发电机冷却气体温度的监视防止绝缘过热老化对冷却气体温度规定如下：冷却进口风温≯50℃出口温度≯75℃.规定发电机冷却温升在25～30℃ P15三.机组轴承温度的监视.当油温≯30℃时，油不发生氧化，当油温升高到50℃时，氧化加快；当油温在60℃以上时，油温每增加10℃，氧化增加一倍.规定:透平油的油温≯45℃ P15四.发电机电压、电流的监视发电机机端电压规定在额定电压的±5﹪范围内变化.电流变化－＋5﹪，三相电流差不超过额定电流的≯20﹪ P15五.机组频率的监视规程规定：额定频率为f=50Hz，原规定允许偏差为±5﹪随电网规模扩大，现规定允许偏差为±(0.2-0.5)Hz P15五.机组频率的监视规程规定额定频率为f=50Hz，原规定允许偏差为±5﹪随电网规模扩大，现规定允许偏差为±(0.2-0.5)Hz P16六.机组摆渡、振动监视主要表现有：1.机械振动1…4、2.水力振动1…5、3.电气振动1…4 P16七.发电机绝缘电阻监视.机组启动前后要用1000～2500V摇表测量绝缘电阻R60″/R15″要求吸收比≥1.3；转子的绝缘电阻≮0.5Ω100 P16七.发电机绝缘电阻监视.机组启动前后要用1000～2500V摇表测量绝缘电阻R60″/R15″要求吸收比≥1.3；转子的绝缘电阻≮0.5Ω P18绝缘电阻监视.机组启动前后要用1000～2500V摇表测量绝缘电阻R60″/R15″要求吸收比≥1.3；将所测绝缘电阻转换到75℃下.进行比较.转子的绝缘电≮0.5Ω P181.短路干燥法.短路干燥法将机组三相短接，启动机组在额定转速下，并加励磁电流使定子绕组有电流通过，起到烘干的作用，操作步骤：1…6 P193.通直流电法、八.冷却系统的监视.规定冷却水温度在5～45℃之间，机组冷却主要对推力、上导、下导、水导轴承等部位与环节.九.测量、控制、保护屏的监视 P20第二章水轮发电机组的运行操作与维护第一节水轮发电机组的正常运行操作 P20第一节水轮发电机组的正常运行操作本节主要介绍水轮发电机组的典型操作，操作步骤：（1）…（7)步 P20一.机组的首次启动操作(一)首次启动试验前的检查试验在前验收在后.试验是验收的重要项目1…6 P22(一)首次启动试验前的检查1.引水系统的检查(1)…(5)2.水轮机及调速系统的检查(1)…(7) P212.水轮机及调速系统的检查检查项目(1)…(7)3.油、水、气管路系统检查.检查项目从(1)…(3) P213.油水气管路系统检查.检查项目从(1)…(3)4.水轮发电机及励磁系统检查检查项目(1)…(7) P215.电气一次设备检查检查项目(1)…(9) P215.电气一次设备检查检查项目(1)…(9).主要检查：一次设备有母线、断路器、变压器、隔离开关、避雷器、互感器… P226.电气二次回路检查检查项目(1)…(7).主要检查表计、继电器、自动装置、回路电阻… P22(二)充水试验试验项目：(1)…(8)充水操作步骤：(1)…(4) P22(二)充水试验.试验项目：(1)…(8)充水试验操作步骤：(1)…(4) P22(三)首次启动试验试验项目：(1)…（3)手动开机操作步骤：（1）…(11) P23(三)首次启动试验试验项目：(1)…（3)手动开机操作步骤：（1）…(11) P23(四)首次启动后的手动停机操作调速器关导叶至零.转速降到30～40﹪.手动操作刹车并作记录 P23(五)首次启动后的空载试验空载试验项目：(1)…(12) P23(五)首次启动后的空载试验空载试验项目：(1)…(12)
