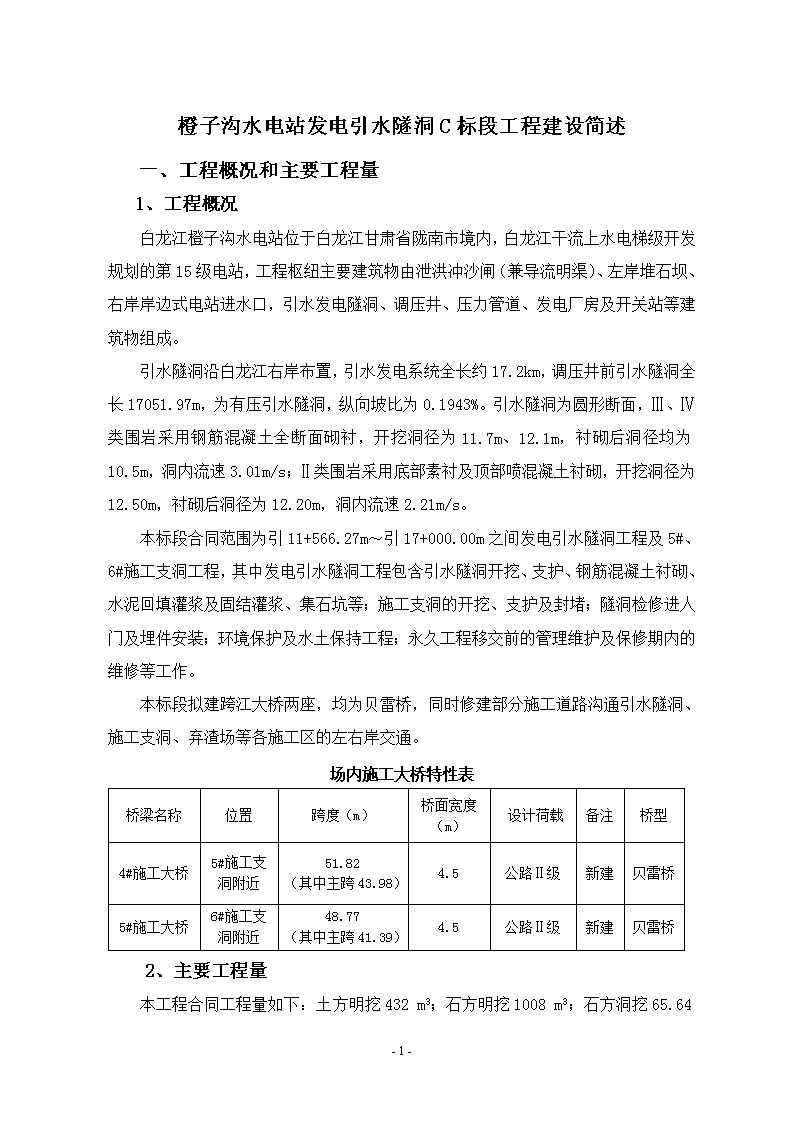

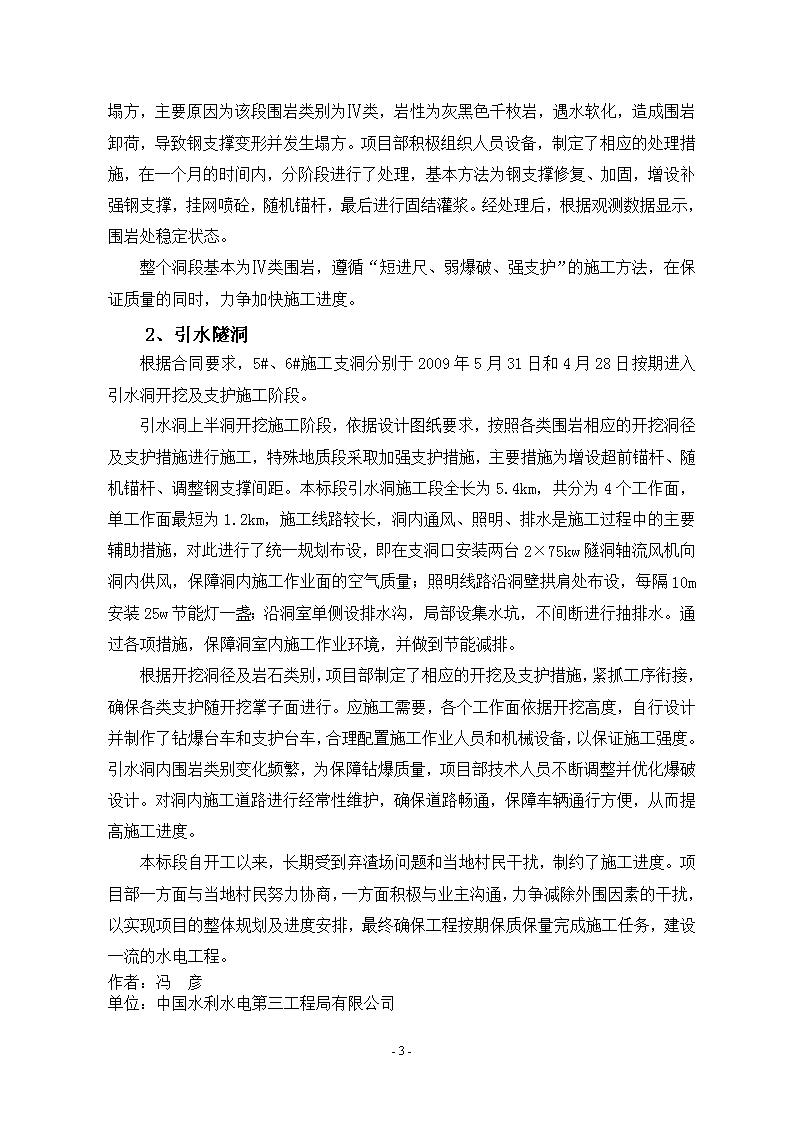

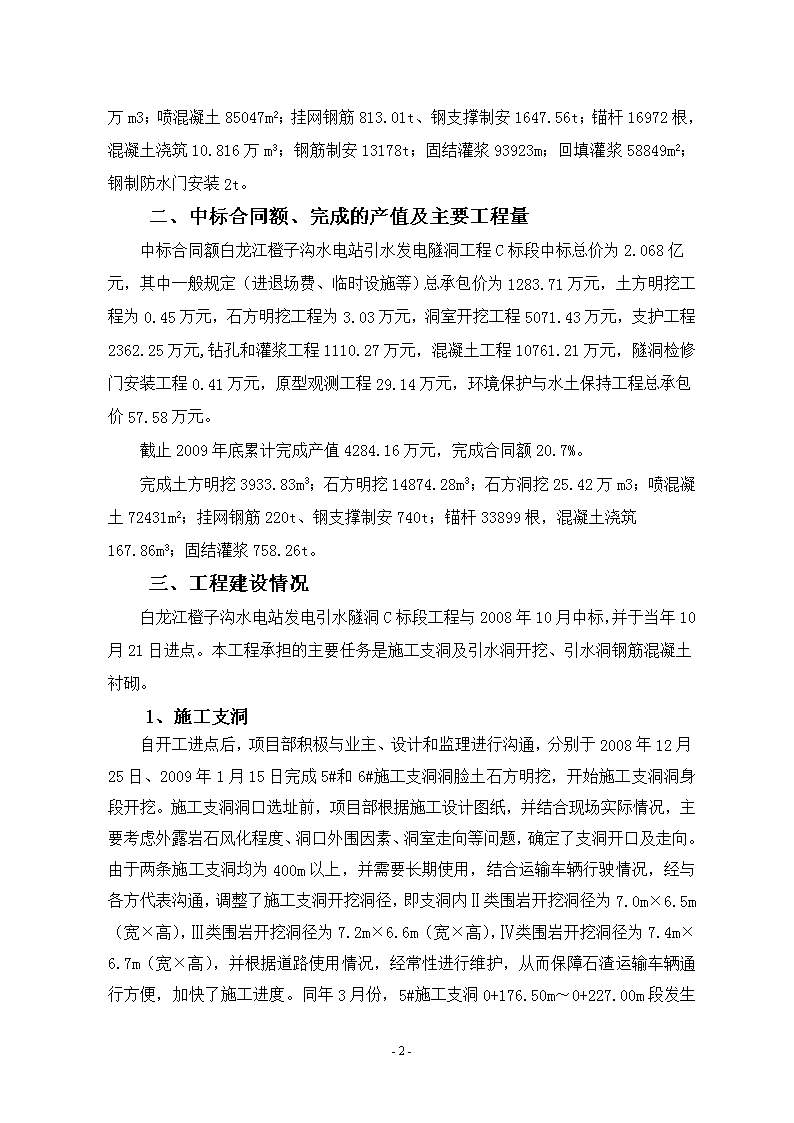

橙子沟水电站发电引水隧洞C标段工程建设简述一、工程概况和主要工程量1、工程概况白龙江橙子沟水电站位于白龙江甘肃省陇南市境内，白龙江干流上水电梯级开发规划的第15级电站，工程枢纽主要建筑物由泄洪冲沙闸（兼导流明渠）、左岸堆石坝、右岸岸边式电站进水口，引水发电隧洞、调压井、压力管道、发电厂房及开关站等建筑物组成。引水隧洞沿白龙江右岸布置，引水发电系统全长约17.2km，调压井前引水隧洞全长17051.97m，为有压引水隧洞，纵向坡比为0.1943%。引水隧洞为圆形断面，Ⅲ、Ⅳ类围岩采用钢筋混凝土全断面砌衬，开挖洞径为11.7m、12.1m，衬砌后洞径均为10.5m，洞内流速3.01m/s；Ⅱ类围岩采用底部素衬及顶部喷混凝土衬砌，开挖洞径为12.50m，衬砌后洞径为12.20m，洞内流速2.21m/s。本标段合同范围为引11+566.27m～引17+000.00m之间发电引水隧洞工程及5#、6#施工支洞工程，其中发电引水隧洞工程包含引水隧洞开挖、支护、钢筋混凝土衬砌、水泥回填灌浆及固结灌浆、集石坑等；施工支洞的开挖、支护及封堵；隧洞检修进人门及埋件安装；环境保护及水土保持工程；永久工程移交前的管理维护及保修期内的维修等工作。本标段拟建跨江大桥两座，均为贝雷桥，同时修建部分施工道路沟通引水隧洞、施工支洞、弃渣场等各施工区的左右岸交通。场内施工大桥特性表桥梁名称位置跨度（m）桥面宽度（m）设计荷载备注桥型4#施工大桥5#施工支洞附近51.82（其中主跨43.98）4.5公路Ⅱ级新建贝雷桥5#施工大桥6#施工支洞附近48.77（其中主跨41.39）4.5公路Ⅱ级新建贝雷桥2、主要工程量本工程合同工程量如下：土方明挖432m3；石方明挖1008m3；石方洞挖65.64-3- 万m3；喷混凝土85047m2；挂网钢筋813.01t、钢支撑制安1647.56t；锚杆16972根，混凝土浇筑10.816万m3；钢筋制安13178t；固结灌浆93923m；回填灌浆58849m2；钢制防水门安装2t。二、中标合同额、完成的产值及主要工程量中标合同额白龙江橙子沟水电站引水发电隧洞工程C标段中标总价为2.068亿元，其中一般规定（进退场费、临时设施等）总承包价为1283.71万元，土方明挖工程为0.45万元，石方明挖工程为3.03万元，洞室开挖工程5071.43万元，支护工程2362.25万元,钻孔和灌浆工程1110.27万元，混凝土工程10761.21万元，隧洞检修门安装工程0.41万元，原型观测工程29.14万元，环境保护与水土保持工程总承包价57.58万元。截止2009年底累计完成产值4284.16万元，完成合同额20.7%。完成土方明挖3933.83m3；石方明挖14874.28m3；石方洞挖25.42万m3；喷混凝土72431m2；挂网钢筋220t、钢支撑制安740t；锚杆33899根，混凝土浇筑167.86m3；固结灌浆758.26t。三、工程建设情况白龙江橙子沟水电站发电引水隧洞C标段工程与2008年10月中标，并于当年10月21日进点。本工程承担的主要任务是施工支洞及引水洞开挖、引水洞钢筋混凝土衬砌。1、施工支洞自开工进点后，项目部积极与业主、设计和监理进行沟通，分别于2008年12月25日、2009年1月15日完成5#和6#施工支洞洞脸土石方明挖，开始施工支洞洞身段开挖。施工支洞洞口选址前，项目部根据施工设计图纸，并结合现场实际情况，主要考虑外露岩石风化程度、洞口外围因素、洞室走向等问题，确定了支洞开口及走向。由于两条施工支洞均为400m以上，并需要长期使用，结合运输车辆行驶情况，经与各方代表沟通，调整了施工支洞开挖洞径，即支洞内Ⅱ类围岩开挖洞径为7.0m×6.5m（宽×高），Ⅲ类围岩开挖洞径为7.2m×6.6m（宽×高），Ⅳ类围岩开挖洞径为7.4m×6.7m（宽×高），并根据道路使用情况，经常性进行维护，从而保障石渣运输车辆通行方便，加快了施工进度。同年3月份，5#施工支洞0+176.50m～0+227.00m段-3- 发生塌方，主要原因为该段围岩类别为Ⅳ类，岩性为灰黑色千枚岩，遇水软化，造成围岩卸荷，导致钢支撑变形并发生塌方。项目部积极组织人员设备，制定了相应的处理措施，在一个月的时间内，分阶段进行了处理，基本方法为钢支撑修复、加固，增设补强钢支撑，挂网喷砼，随机锚杆，最后进行固结灌浆。经处理后，根据观测数据显示，围岩处稳定状态。整个洞段基本为Ⅳ类围岩，遵循“短进尺、弱爆破、强支护”的施工方法，在保证质量的同时，力争加快施工进度。2、引水隧洞根据合同要求，5#、6#施工支洞分别于2009年5月31日和4月28日按期进入引水洞开挖及支护施工阶段。引水洞上半洞开挖施工阶段，依据设计图纸要求，按照各类围岩相应的开挖洞径及支护措施进行施工，特殊地质段采取加强支护措施，主要措施为增设超前锚杆、随机锚杆、调整钢支撑间距。本标段引水洞施工段全长为5.4km，共分为4个工作面，单工作面最短为1.2km，施工线路较长，洞内通风、照明、排水是施工过程中的主要辅助措施，对此进行了统一规划布设，即在支洞口安装两台2×75kw隧洞轴流风机向洞内供风，保障洞内施工作业面的空气质量；照明线路沿洞壁拱肩处布设，每隔10m安装25w节能灯一盏；沿洞室单侧设排水沟，局部设集水坑，不间断进行抽排水。通过各项措施，保障洞室内施工作业环境，并做到节能减排。根据开挖洞径及岩石类别，项目部制定了相应的开挖及支护措施，紧抓工序衔接，确保各类支护随开挖掌子面进行。应施工需要，各个工作面依据开挖高度，自行设计并制作了钻爆台车和支护台车，合理配置施工作业人员和机械设备，以保证施工强度。引水洞内围岩类别变化频繁，为保障钻爆质量，项目部技术人员不断调整并优化爆破设计。对洞内施工道路进行经常性维护，确保道路畅通，保障车辆通行方便，从而提高施工进度。本标段自开工以来，长期受到弃渣场问题和当地村民干扰，制约了施工进度。项目部一方面与当地村民努力协商，一方面积极与业主沟通，力争减除外围因素的干扰，以实现项目的整体规划及进度安排，最终确保工程按期保质保量完成施工任务，建设一流的水电工程。作者：冯彦单位：中国水利水电第三工程局有限公司-3-
