柘林水电站实习报告.doc

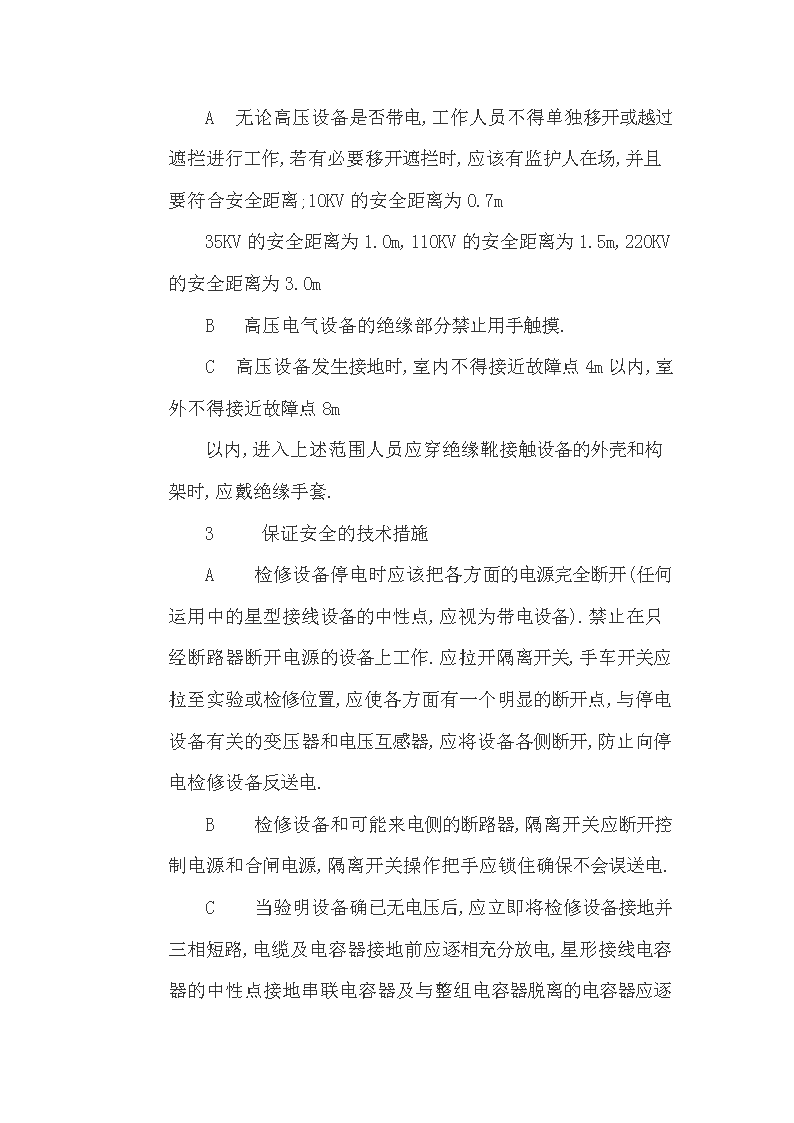

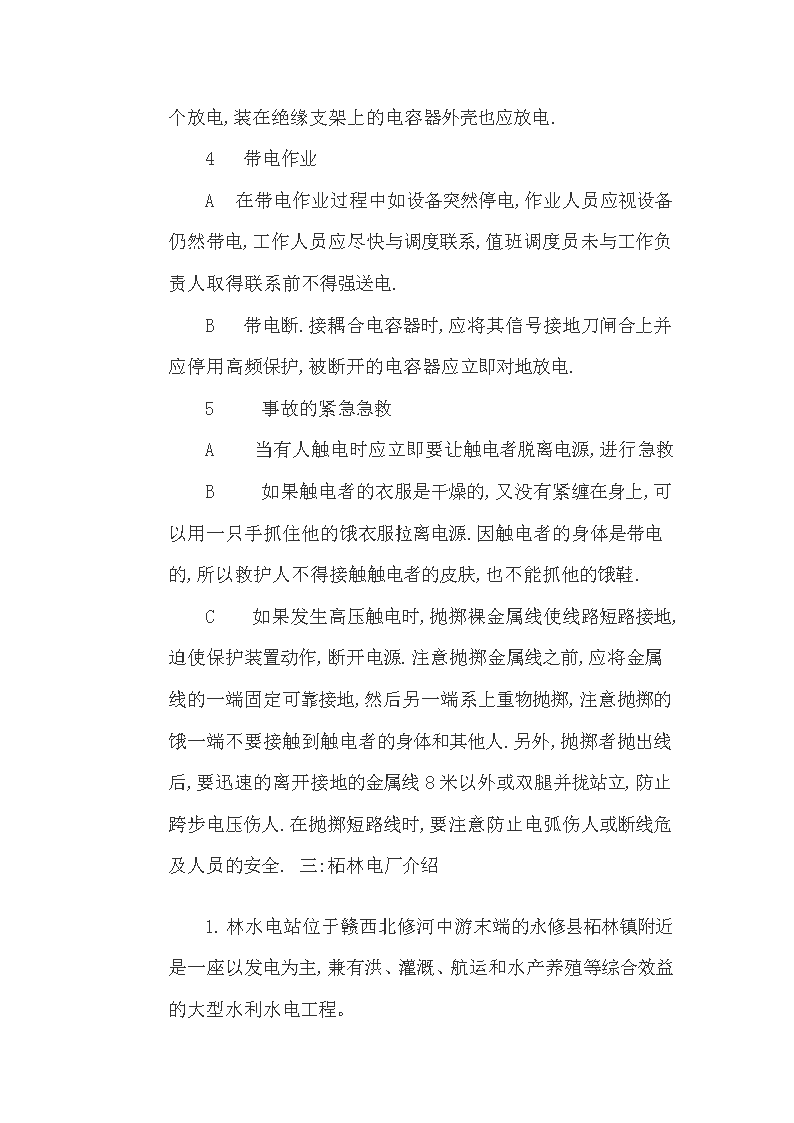

·柘林水电站实习报告了解电能生产的全过程及主要电气设备的构成、型号、参数、结构、布置方式，对电厂生产过程有一个完整的概念。　熟悉该电厂主接线连接方式、运行特点；初步了解电气二次接线、继电保护及自动装置，巩固和加强所学理论知识，为今后走上工作岗位打下良好基础。　　二:安规的学习·　　1.一般安全措施　　A.任何人进入生产现场都应该戴安全帽,穿工作服.在生产厂区不要靠近转动的机器.　　B.变配电站及发电厂遇有电气设备着火时,应立即将有关设备的电源切断,然后进行救火,消防器材的配备,使用,维护,消防通道的配置等应遵守DL5027-1993<电气设备典型消防规程>的规定.　　C.所谓运行中的电气设备是指全部带有电压,一部分带由于电压或一经操作即带电的电气设备.　　D.电气设备分为高压电气设备和低压电气设备,高压电气设备为电压等级在1000V以上的,低压电气设备为电压等级在1000V以下的　　2:  高压设备工作的基本要求　　A 无论高压设备是否带电,工作人员不得单独移开或越过遮拦进行工作,若有必要移开遮拦时,应该有监护人在场,并且要符合安全距离;10KV的安全距离为0.7m　　35KV的安全距离为1.0m,110KV的安全距离为1.5m,220KV的安全距离为3.0m　　B 高压电气设备的绝缘部分禁止用手触摸.　　C 高压设备发生接地时,室内不得接近故障点4m以内,室外不得接近故障点8m　　以内,进入上述范围人员应穿绝缘靴接触设备的外壳和构架时,应戴绝缘手套.　　3  保证安全的技术措施　　A  检修设备停电时应该把各方面的电源完全断开(任何运用中的星型接线设备的中性点,应视为带电设备).禁止在只经断路器断开电源的设备上工作.应拉开隔离开关,手车开关应拉至实验或检修位置,应使各方面有一个明显的断开点,与停电设备有关的变压器和电压互感器,应将设备各侧断开,防止向停电检修设备反送电.　　B  检修设备和可能来电侧的断路器,隔离开关应断开控制电源和合闸电源,隔离开关操作把手应锁住确保不会误送电.　　C   当验明设备确已无电压后,应立即将检修设备接地并三相短路,电缆及电容器接地前应逐相充分放电,星形接线电容器的中性点接地串联电容器及与整组电容器脱离的电容器应逐个放电,装在绝缘支架上的电容器外壳也应放电.　　4 带电作业　　A 在带电作业过程中如设备突然停电,作业人员应视设备仍然带电,工作人员应尽快与调度联系,值班调度员未与工作负责人取得联系前不得强送电.　　B 带电断.接耦合电容器时,应将其信号接地刀闸合上并应停用高频保护,被断开的电容器应立即对地放电.　　5  事故的紧急急救　　A  当有人触电时应立即要让触电者脱离电源,进行急救　　B  如果触电者的衣服是干燥的,又没有紧缠在身上,可以用一只手抓住他的饿衣服拉离电源.因触电者的身体是带电的,所以救护人不得接触触电者的皮肤,也不能抓他的饿鞋.　　C  如果发生高压触电时,抛掷裸金属线使线路短路接地,迫使保护装置动作,断开电源.注意抛掷金属线之前,应将金属线的一端固定可靠接地,然后另一端系上重物抛掷,注意抛掷的饿一端不要接触到触电者的身体和其他人.另外,抛掷者抛出线后,要迅速的离开接地的金属线8米以外或双腿并拢站立,防止跨步电压伤人.在抛掷短路线时,要注意防止电弧伤人或断线危及人员的安全.三:柘林电厂介绍　　1.林水电站位于赣西北修河中游末端的永修县柘林镇附近是一座以发电为主,兼有洪、灌溉、航运和水产养殖等综合效益的大型水利水电工程。 坝趾控制流域面积达9340km2，占全流域面积的63.5%。水库正常蓄水位65m，相应库容50.17亿m3；设计洪水位70.13m，相应库容为67.71亿m3；校核洪水位73.01m，相应库容为79.2亿m3（总库容）。为多年调节水库。电站原设计总装机容量180MW（4×45MW），保证出力55.9MW，多年平均发电量6.3亿kw.h，年利用小时3500h。现正在扩建2×120MW机组。扩建完成后，本电站最终总装机容量为420MW，上述各项发电指标也有相应的改变。枢纽工程由主坝、三座副坝、两座溢洪道、泄空洞、发电引水系统厂房、灌溉隧洞和通航建筑物等组成。主坝为粘土及混凝土防渗心墙土石坝，设计坝顶高程73.5m（防浪墙顶高程75.2m），最大坝高63.5m，坝顶长590.75m。Ⅰ副坝为均质土坝、设计坝顶高程73.4m（防浪墙顶高程74.6m），最大坝高20.7m，坝顶长455.6m。Ⅱ副坝仅为坝高3m的粘土心墙坝。Ⅲ副坝为混凝土防渗心墙均质土坝，设计坝顶高程73.4m（防浪墙顶高程74.4m），最大坝高18.4m，坝顶长225m。第一溢洪道位于主坝右岸，为3孔陡槽式溢洪道，孔口尺寸12m×7m（宽×高），三级底流消能，堰顶高程54m，最大泄量3620m3/s。第二溢洪道位于Ⅰ副坝左端，为7孔开敞式溢洪道，孔口宽11m，面流消能，堰顶高程54m，最大泄量11270m3/s。泄洪洞位于主坝左岸山头内，为压力隧洞式，洞径8m，进口底板高程35m，两极底流消能，最大泄量990 m3/s。发电进水闸和接头混凝土重力坝紧靠主坝左端，与主坝共同组成一道挡水建筑物。工程于1958年秋季开工兴建，1970年8月复工续建。1972年8月第一台机组投产发电，1975年6月四台机组全部并网发电，迄今已安全运行了29年。到2001年12月底止，已累计发电168亿kw.h，不但取得了显著的经济效益和缓解了江西省电力供应的紧张局面，而且还获得了明显的防洪和灌溉效益，对促进赣北工农业生产和全省国民经济发　　柘林水电站在江西省电力系统中起调频调峰及事故备用的作用.　　其电气主接线为单母分段带旁路　　2.水电厂的生产过程(五个阶段)　　A.汇集水,集中水头　　B.水能的贮藏与调节　　C.把水能引进电站长厂房　　D.水能→机械能　　E.机械能→电能　　3柘林水电厂的监控系统　　2台计算机(互为备用)2台操作员工作站1台工程师站 2台通信机及外围设备.　　4.发电机结构:立轴半伞式密闭自循环空气冷却三相凸极同步发电机.　　组成:定子,转子,上导轴承,上机架,推动轴承,下机架,空气冷却器,制动系统,埋入部分管道,电缆及其他设备.　　5发电机状态　　停机（备用）→绿灯　　空转→淡黄色灯（没有加励磁，没有电压）　　空载→黄色灯（有电压）　　发电→红色灯（达到额定转速）　　调相→粉色灯　　不定态→淡黄色灯　　6．设备的组成　　A 生产和变换电能的设备　　B 接同或断开电路的设备　　C 保护电器　　D 短路和过电压　　E 测量和监视设备　　F 自动调节设备　　G 直流设备　　7．A，B厂机组型号　　1F----4F                5F------6F　　水轮发电机型号   TS—900/135—56           SF120— 80/14800　　额定容量KVA          53000                   　　额定功率KW          45000                    　　额定电压KV           10.5                     15.75　　额定频率HZ           50                       50　　额定转速（转/分）      107                      75　　功率因数（滞后）       0.85                     0.875　　效率                   97.19                    98.2　　水轮机型号       HL—123—LH—410          HLA55IC—LH—410　　生产厂家        1F，4F江西电机厂            哈尔滨电机厂　　2F，3F东方电机厂　　8柘林水电厂主变的型号　　1B：SSPL6—/220　　2B：OSFPS7—/220　　3B：SFS10—63000/110　　5B，6B：SFP9—/220　　四实习感想 　　通过本次实习让我深刻的了解电能生产的全过程及主要电气设备的构成、型号、参数、结构、布置方式，对电厂生产过程有一个完整的概念。熟悉了该电厂的主接线连接方式、运行特点；初步了解电气二次接线、继电保护及自动装置，巩固和加强所学理论知识，为今后走上工作岗位打下良好基础。同时学习工人阶级的优秀品质，做到行动军事化、生活集体化，培养正确的劳动观念，为今后走向基层、服务基层奠定思想基础。初步了解发电厂、变电站生产的全过程。深刻了解发电厂、变电站主要设备；包括发电机、变压器、断路器、互感器、隔离开关、电抗器、母线的型式、构造特点、主要参数及作用，对其他辅助设备也应有所了解。着重了解发电厂、变电站的电气主接线形式、运行特点及检修、倒换操作顺序。了解厂（站）用电的接线方式、备用方式及怎样提高厂（站）用电的供电可靠性。了解配电装置的布置形式及特点，并了解安全净距的意义。了解控制屏、保护屏的布置情况及主控室的总体布置情况。了解发电厂、变电站的防雷保护措施。了解发电厂动力部分主要设备及形式、特点、参数，对电厂生产有完整的概念。深刻了解变电站电气一次部分，为毕业设计收集整理资料，为毕业设计的顺利进行打下基础　　通过这次毕业实习，我们不仅将在学校的理论知识与具体的生产实践结合了起来，而且通过师傅们的讲解，让我知道了电力行业工人的艰辛，所以我们要努力的为中国电力事业做贡献。
