施工中水电安装管道预埋管留注意事项.doc

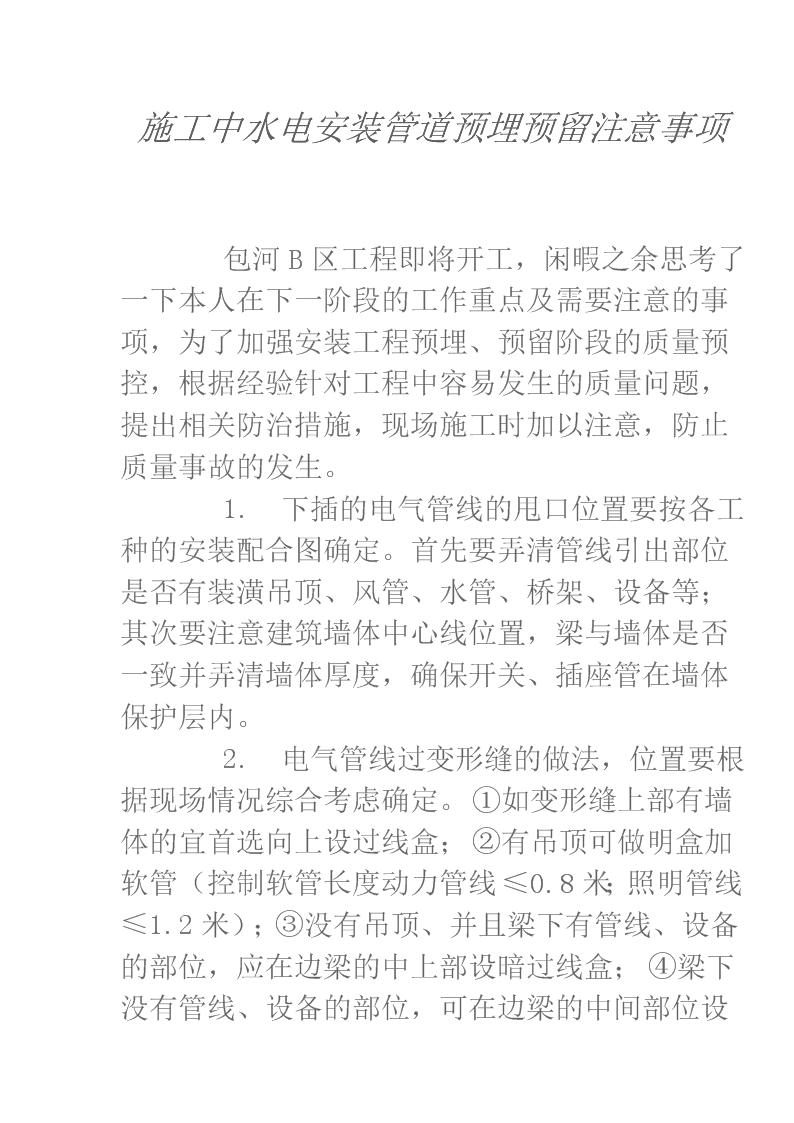

施工中水电安装管道预埋预留注意事项   包河B区工程即将开工，闲暇之余思考了一下本人在下一阶段的工作重点及需要注意的事项，为了加强安装工程预埋、预留阶段的质量预控，根据经验针对工程中容易发生的质量问题，提出相关防治措施，现场施工时加以注意，防止质量事故的发生。   1. 下插的电气管线的甩口位置要按各工种的安装配合图确定。首先要弄清管线引出部位是否有装潢吊顶、风管、水管、桥架、设备等；其次要注意建筑墙体中心线位置，梁与墙体是否一致并弄清墙体厚度，确保开关、插座管在墙体保护层内。   2. 电气管线过变形缝的做法，位置要根据现场情况综合考虑确定。①如变形缝上部有墙体的宜首选向上设过线盒；②有吊顶可做明盒加软管（控制软管长度动力管线≤0.8米；照明管线≤1.2米 ）；③没有吊顶、并且梁下有管线、设备的部位，应在边梁的中上部设暗过线盒；④梁下没有管线、设备的部位，可在边梁的中间部位设过线盒；⑤过梁线管、过线盒要满足后期穿线要求，且排列整齐。   3. 预埋在混凝土内的管线的连接要有切实可行的保证措施：①接口固定牢固不脱节；②有严密不漏砂浆的措施。③保证金属管道接地电气通路。   4. 采用画线预埋的施工工艺，在按综合预埋管线图的指导下进行预埋。①在工序即将完成前，结合现场己施工的管线对相关照图纸进行认真复核验收；②用油漆在管道正下方模板上画线，以便拆模后能在顶板上按管道实际位置留下管线走向线路，方便后期的施工与配合。   5. 明装的（灯具、风机等）电气出线盒位置的确定。①日光灯无论吸顶安装还是吊装，宜按吊杆安装的吊杆位置设置出线盒；②风机等设备的电气出线盒位置要靠近未端设备。   6. 走道、楼梯的吸顶灯位置的确定。①要居中对称，（灯具边缘）并与其相邻的烟感器要相距50cm以上；②同在一条中心平行线上。   7. 地下室集水坑、水泵房、风机、空调、配电屏、柜的埋地管线的预埋。  ①要根据设备的实际数量、管径，甩口位置要到位，不得漏理；②特别注意出地坪的立管与墙面及基础的尺寸要符合要求；③登高管的下部弯头必须隐蔽在楼板完成面以内。   8. 消防箱、正压风口等有模块和需设中间过线盒的做法。①改变以往在箱体旁边设置接（过）线盒的做法，统一采用在上部（或吊顶内）设接（过）线盒的做法；②上、下楼层沟通的立管要避开消防箱位置。   9. 消防报警的对讲电话管线的预埋。要按设计根数，如采用带屏蔽的电话线时要综合考虑穿线管径符合规范要求。   10.剪力墙及柱子上的开关、插座盒边的标高、预留位置。①要注意与门边的距离以15cm为宜；②用水平管根据设计要求以土建提供的标高线预测定标高，不准以己浇筑的毛地坪估算。设计有水箱水位控制、报警管线的预留。①注意事项不得漏埋；②超长管线要在适当位置留过线盒，并在预留图纸标注具体位置，在施工记录中详细记录。   11. 避雷接地引下线测试点标高位置的设置。①按设计要求设置不能遗忘；②如设计无要求，一般在距室外地坪向上50cm处预留镀锌扁铁，待后期配合外墙装饰安装测试装置盒。   12.电气房间、设备机房所有需接地的等电位联结的接地干线。不管有无没计，都要按规范要求预留供接地线引出的铁板，做到有备无患。   13.人防部位电缆、电线等的密闭穿墙短管的预留。①应按设计要求制作。②当没计无要求时，应采用壁厚大于3mm的钢管。③电缆、电线穿墙短管两端伸出墙面的长度宜为30-50mm。   14.人防工程的电缆、电线暗配管穿越防护密闭隔墙或密闭隔墙。应在两侧设置过线盒，盒内不得有接线头。待过线盒穿线后应密封并加盖板。   以上几点是我查阅资料及几年的工作经验得来的，不足之处请批评指正。
