水电厂电气二次专业规程制度考试卷答案.doc

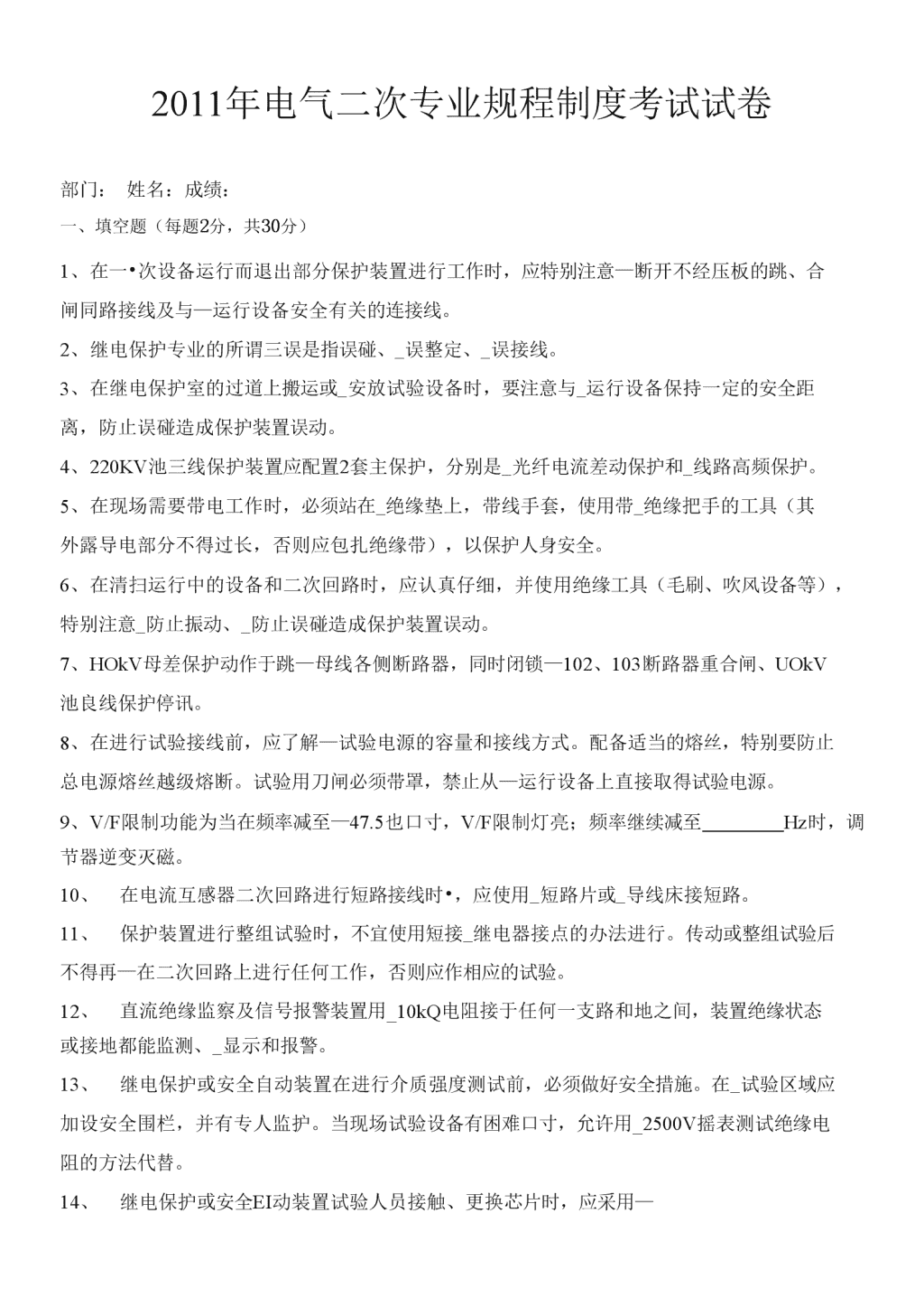

2011年电气二次专业规程制度考试试卷部门：姓名：成绩：一、填空题（每题2分，共30分）1、在一•次设备运行而退出部分保护装置进行工作时，应特别注意—断开不经压板的跳、合闸同路接线及与—运行设备安全有关的连接线。2、继电保护专业的所谓三误是指误碰、_误整定、_误接线。3、在继电保护室的过道上搬运或_安放试验设备时，要注意与_运行设备保持一定的安全距离，防止误碰造成保护装置误动。4、220KV池三线保护装置应配置2套主保护，分别是_光纤电流差动保护和_线路高频保护。5、在现场需要带电工作时，必须站在_绝缘垫上，带线手套，使用带_绝缘把手的工具（其外露导电部分不得过长，否则应包扎绝缘带），以保护人身安全。6、在清扫运行中的设备和二次回路时，应认真仔细，并使用绝缘工具（毛刷、吹风设备等），特别注意_防止振动、_防止误碰造成保护装置误动。7、HOkV母差保护动作于跳—母线各侧断路器，同时闭锁—102、103断路器重合闸、UOkV池良线保护停讯。8、在进行试验接线前，应了解—试验电源的容量和接线方式。配备适当的熔丝，特别要防止总电源熔丝越级熔断。试验用刀闸必须带罩，禁止从—运行设备上直接取得试验电源。9、V/F限制功能为当在频率减至—47.5也口寸，V/F限制灯亮；频率继续减至Hz时，调节器逆变灭磁。10、在电流互感器二次回路进行短路接线时•，应使用_短路片或_导线床接短路。11、保护装置进行整组试验时，不宜使用短接_继电器接点的办法进行。传动或整组试验后不得再—在二次回路上进行任何工作，否则应作相应的试验。12、直流绝缘监察及信号报警装置用_10kQ电阻接于任何一支路和地之间，装置绝缘状态或接地都能监测、_显示和报警。13、继电保护或安全自动装置在进行介质强度测试前，必须做好安全措施。在_试验区域应加设安全围栏，并有专人监护。当现场试验设备有困难口寸，允许用_2500V摇表测试绝缘电阻的方法代替。14、继电保护或安全EI 动装置试验人员接触、更换芯片时，应采用—人体防静电接地措施，以确保不会因人体静电而损坏芯片。15、继电保护或安全自动装置定值整定好后，应通过_断、合逆变电源的方法，检验在直流—失电段时间的情况下，整定值不应发生变化。二、选择题（每题1分，共20分）1、在大接地电流系统中，故障电流中含有零序分量的故障类型是（C）OA、两相短路；B、三相短路；C、两相短路接地；D、与故障类型无关。2、发电机的定子绕组其中一相在靠近引出线部位发生金属性接地时，其他两相的对地和电压将升高（A）倍。A、根号3B、根号2C、2。3、发电机自动电压调整器用的电压互感器的二次侧（A）。A、不装熔断器B、应装熔断器C、应装过负荷小开关。4、需要将运行中的变压器补油时应将重瓦斯保护改接（A）再进行工作。A、信号；B、跳闸；C、停用；D、不用改。5、继电保护检验条例中规定出口继电器动作电压应满足（B）。A、50%-60%UNB、55%—70%UNC、50%—70%UN。6、发电机转子过电压是由于运行中（B）而引起的。A、灭磁开关突然合入B、灭磁开关突然断开C、励磁回路突然发生一点接地D、励磁回路发生两点接地7、电力网中，当电感元件与电容元件发生串联且感抗等于容抗时，就会发生（B）谐振现象。A、电流B、电压C、铁磁。8、继电保护装置定值检验所用的仪器、仪表应经检验合格，且准确度等级应不低于（B）级。A、0.2B、0.5C、1.0。9、半变压器潜油泵因故全停时冷控失电保护动作于发信号，失电达到（D）且上层油温达（）_动作于跳主变各侧断路器。半主变冷控失电达1小时，则不论主变温度是否达到，直接动作于跳主变各侧断路器。A、15min、70°CB、15min.75°CC、20min、70°CD、20min、75°C10、发电机过电流保护，一般均采用复合低电压启动，其目的是提高过流保护的（C）。A、可靠性B、快速性C、灵敏性。11、洋近变、厂变温度达（B）°C时超温跳闸保护动作，跳开变压器各侧断路器。A：155°CB：170°CC：140°CD：110°C 12、强行励磁装置在系统发生事故的情况下，可靠动作可以提高（A）保护动作的可靠性。 A、带延时的过流B、电流速断C、匝间短路。13、正常运行的发电机，在调整有功负荷时，对发电机无功负荷（B）。A、没有影响B、有一定的影响C、影响很大。14、纹波系数是指充电装置在浮充电状态下，三相交流输入电压在额定值的（C）范围内变化，输出电流在。％〜100%额定值范围内变化，输出电压稳定在调节范围内的任一数值上。A、+10%,-10%B、+10%,-15%C、+15%,-10%o15、过电流保护采用两相两继电器的不完全星形连接方式，能反应（A）oA、各种相间短路B、单相接地短路C、开路故障。16、《中国华电集团公司防止电力生产事故重点措施补充要求》规定主厂房内架空电缆与热体管路要保持足够的距离，其中控制电缆不小于（B）m动力电缆不小于（）moA：0.35.1B：0.5、1C：0.5、1.5D：1、1.517、检查继电器线圈之间、线圈与触点之间、触点与触点之间的绝缘电阻，其阻值应大于（B）A、5MQB、10MQC、20MQo18、检查逆变电源运行时间，当逆变电源运行超过（B）年时，必须对逆变电源进行更换。A>3B>5C>10□19、监控系统数据采集时间为状态和报警点采集周期1〜2s；电气模拟点采集周期:（A）；非电量：（D）；A：1〜2sB：2〜3sC：2—10sD：1—30s20、直流充电装置的输出回路的断路器应按装置额定输出电流的（B）选择：A、1.05倍B、1.20倍C、1.50倍。三、判断题（每题1分，共20分）1、在现场工作过程中，遇到异常现象或断路器跳闸时，不论与本身工作是否有关，应立即停止工作，并保持现状。（"）2、尽量避免在运行的保护屏附近进行钻孔或进行任何有震动的工作。如确需要进行，则必须采取妥善措施，必要时应将有关保护退出运行，并与运行的保护装置保持一定距离，防止误碰造成保护装置误动。（V）3、继电保护装置做传动试验或一次通电时，应通知值班员和有关人员，并由值班员或由他派人到现场监视，方可进行。（V）4、现场工作应按图纸进行，严禁凭记忆作为工作依据。如发现图纸与实际接线不符时，应查 线核对，如有问题，应查明原因并按正确接线修改更正，然后记录修改理由和日期。（V）5、变压器瓦斯保护的保护范围不如差动保护大，对电气故障的反应也比差动保护慢。所以，差动保护可以取代瓦斯保护。（X）6、电流互感器因二次负载大，误差超过10%时，可将两组同级别、同型号、同变比的电流互感器二次卅联，以降低电流互感器的负载。（V）7、发电机失磁后将从系统吸收大量无功，机端电压下降，有功功率和电流基本保持不变。（X）8、继电保护和自动装置屏的前后，必须有明显的同一名称标志及标称符号，目的是防止工作时走错间隔或误拆、动设备，造成保护在运行中误动作。（V）9、微机保护的整组试验是指由端子排通入与故障情况相符的电流、电压模拟量进行试验。（V）10、为了装设发电机纵差保护，要求发电机中性点侧和引出线侧的电流互感器的特性和变比完全相同。（V）11、当#2主变冷控失电达1小时•，则不论主变温度是否达到，直接动作于跳主变各侧断路器。（V）12、使用钳形电流表测量电流前，应先估计被测量电流值的大小，然后根据需要选用适当量程进行测量。（V）13、插、拔保护装置插件前，应先断开直流电源后才允许插、拔插件，插、拔交流插件时应防止交流电流回路开路。（V）14、为防止厂用工作母线失去电源，备用电源应在工作电源的断路器事故跳闸前自动投入。（X）15、保护装置在调试过程中发现有问题时，不要轻易更换芯片，应先查明原因，半证实确需更换芯片时，则必须更换经筛选合格的芯片，芯片插入的方向应正确，并保证接触可靠。（V）16、当#1机快闸下沉300mm发信号，下沉200mm,启动快闸油泵打油。（J）17、运行中的继电保护装置需要作改进时，应有书面的改进方案，并按调度管辖范围经继电保护主管机构批准后方可进行改进。改进后的保护应做相应的试验，并及时修改图纸资料和做好改进、试验记录。（V）18、用直接比较法检验三相仪表时，应采用不受三相电源不对称影响的方法，标准表的接线方式应与被检表的接线方式相一致。（V）19、一条线路两端的同一型号微机高频保护软件版本可以不相同。（X） 20、试验回路的接线基本原则，应使加入保护装置的电气量与实际情况相符合。模拟故障的试验回路，应具备对装置进行整组试验的条件。（V） 四、简答题（每题6分，共30分）1、微机保护装置的现场检验主要应注意哪些事项?答题要点：（1）不可在带电状态下拔出和插入插件；（2）检验中不宜用电烙铁，如必须用电烙铁，应使用专用电烙铁，并将电烙铁与保护屏（柜）在同一点接地；（3）用手接触芯片的管脚时，应有防止人身静电损坏集成电路芯片的措施；（4）拔芯片应用专用起拔器，插入芯片应注意芯片插入方向，插入芯片后应经第二人检验无误后，方可通电检验或使用；（5）微机继电保护屏应有良好可靠的接地，接地电阻应符合设计规定.使用交流电源的电子仪器（如示波器、频率计等）测量电路参数时，电子仪器测量端子与电源侧应绝缘良好，仪器外壳应与保护屏（柩）在同一点接地；（6）测量绝缘电阻时，应拔出装有集成电路芯片的插件（光耦及电源插件除外）o2、发生哪几种情况，机组AVC控制方式将自动退出运行?答题要点：（1）定子电流越限（大于额定电流3235A）；（2）励磁电流越限（大于1200A）；（3）机组励磁系统故障；（4）定子温度不得超过机组运行最高允许温度值（小于85度）。3、新投入或经更改的电压互感器在接入系统电压以后应进行哪些检查、试验？以确保二次回路接线的正确性。答题要点：（1）测量每一个二次绕组的电压；（2）测量相间电压；（3）测量零序电压，对小电流接地系统的电压互感器，在带电测量前，应于零序电压I门1路接入一合适的电阻负载，避免出现铁磁谐振现象，造成错误测量；（4）检验相序；（5）核相。4、继电保护或安全自动装置现场检验工作前应做好哪些准备?答题要点：（1）了解工作地点一、二次设备运行情况，木次工作与运行设备有无直接联系（如自投、联切等），与其他班组有无需要相互配合的工作；（2）拟订工作重点项目、危险点预控措施及准备解决的缺陷和薄弱环节；（3）工作人员分工明确，并熟悉图纸与检验规程等有关资料；（4）应具备与实际状况一致的图纸、上次检验的记录、最新整定通知单、检验规程、合格的仪器仪表、备品备件、工具和连接导线等。5、更改二次回路接线时应注意哪些事项？答题要点：（D首先修改二次回路接线图，修改后的二次回路接线图必须经过审核，更改拆动前要与原 图核对，接线更改后要与新图核对，并及时修改底图，修改运行人员及有关各级继电器保护人员用的图纸。（2）修改后的图纸应及时报送直接管辖调度的继电保护部门；（3）保护装置二次线变动或更改时，严防寄生回路存在，没有用的线应拆除（4）在变动直流|口|路后，应进行相应的传动试验，必要时还应模拟各种故障进行整组试验；（5）变动电压、电流二次|门1路后，要用负荷电压、电流检杏变动后1口1路的正确性。
