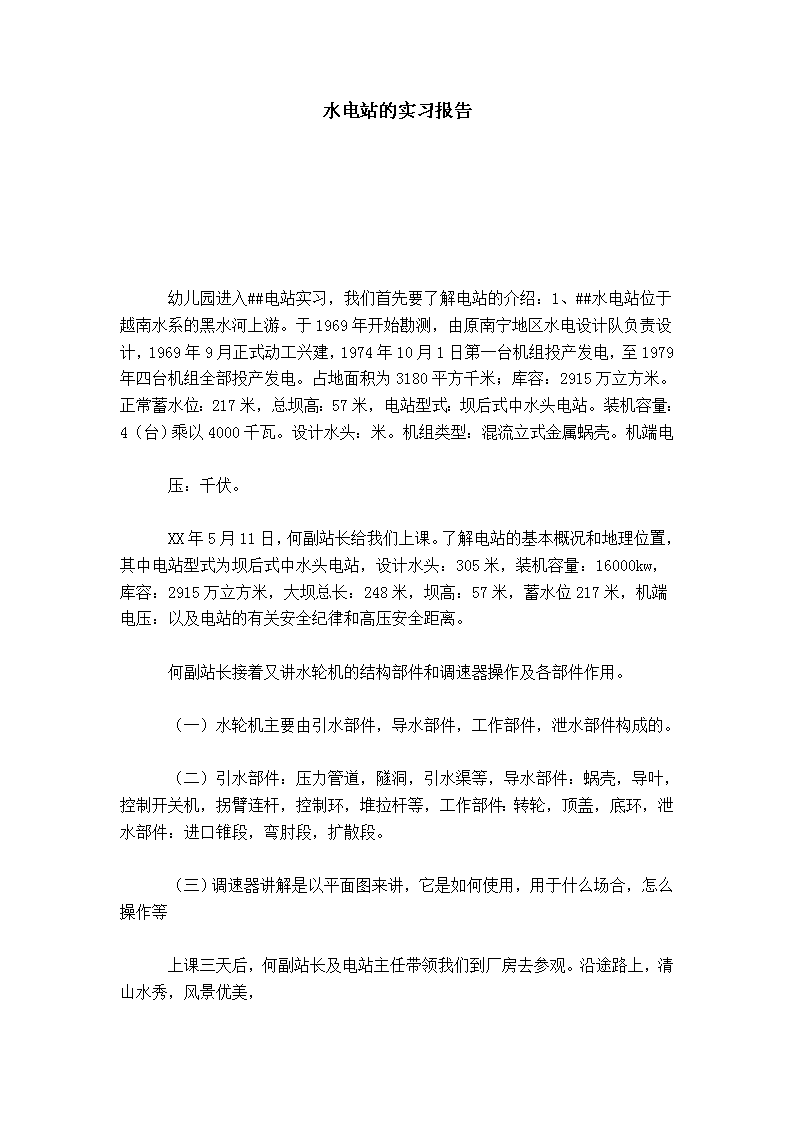

水电站的实习报告 　　 　　幼儿园进入##电站实习，我们首先要了解电站的介绍：1、##水电站位于越南水系的黑水河上游。于1969年开始勘测，由原南宁地区水电设计队负责设计，1969年9月正式动工兴建，1974年10月1日第一台机组投产发电，至1979年四台机组全部投产发电。占地面积为3180平方千米；库容：2915万立方米。正常蓄水位：217米，总坝高：57米，电站型式：坝后式中水头电站。装机容量：4（台）乘以4000千瓦。设计水头：米。机组类型：混流立式金属蜗壳。机端电 　　压：千伏。 　　XX年5月11日，何副站长给我们上课。了解电站的基本概况和地理位置，其中电站型式为坝后式中水头电站，设计水头：305米，装机容量：16000kw，库容：2915万立方米，大坝总长：248米，坝高：57米，蓄水位217米，机端电压：以及电站的有关安全纪律和高压安全距离。 　　何副站长接着又讲水轮机的结构部件和调速器操作及各部件作用。 　　（一）水轮机主要由引水部件，导水部件，工作部件，泄水部件构成的。 　　（二）引水部件：压力管道，隧洞，引水渠等，导水部件：蜗壳，导叶，控制开关机，拐臂连杆，控制环，堆拉杆等，工作部件：转轮，顶盖，底环，泄水部件：进口锥段，弯肘段，扩散段。 　　（三）调速器讲解是以平面图来讲，它是如何使用，用于什么场合，怎么操作等 　　上课三天后，何副站长及电站主任带领我们到厂房去参观。沿途路上，清山水秀，风景优美， 　　首先从远处隐隐约约看到了像白云一样的瀑布溢流而下，走得越来越近时发现那是水从坝上飞流直下，漂过细小的雨滴打在脸上，就像绵绵细雨纷纷落下，同学们喜悦的心情顿时都把目光全部都投入那漂亮的瀑布去啦！ 　　当走进厂房门口看到电站里的师傅们面带微笑的欢迎我们，更感到无比的激动，走进厂房，第一眼就看到了站立在中间的四台调速器，接着听到嗡嗡响的那就是发电机，下面连着水轮机！调速器旁就是会自动大油的贮油罐，后面是一排柜，里面装有各种自动的继电器、油开关、隔离开关......以及还说明各个设备的型号、作用、用途、接着又到下层去看到超大的压力管道，还有水轮机的各个部件所在位置，再下一层就是有关设备所使用的各种油的进、排、油管连接着以及有关仪表......经过这次初略的参观后才认识到原来水电站的厂房的模样、布置是由那么多设备连接组合而成，也了解一些电站的怎样利用水而发出来的电。 　　在这三天的上课里，何副站长上的主要内容有学看电站的电气主接线图、和图上各符号、名称、直流系统、励磁系统、常用电工仪表的使用及注意事项、油系统、气系统、水系统的有关知识点，还有电站水轮机开停机步骤及电气开停机操作票。 　　（一）水轮机开机步骤： 　　1． 得班长“令”开3#并运行。 　　2． 打开刹车柜排气阀3312阀。 　　3． 打开压力油槽出口阀3317阀。 　　4． 拔出锁定。 　　5． 将3#机调速器频率给手轮调至空载位置。 　　6． 手动→自动切换阀切至手动位置。 　　7．  将开度限制手轮打开，机组转速上升达95%。 　　8． 调整频率给定电流表指示“0时手动→自动切换阀切到自动位置。 　　9． 合上3#机励磁调速器和励磁风机电源开关。 　　10．投入3#机组灭磁开关按下fmk进行起励建压。 　　 　　11．与电气人员配合调整电压与系统电压一致。 　　12．与电气人员配合调整机组的频率直至油开关自动合上。 　　13．机组与系统并列后协调带上有功，无功并把开度限制（红针）放置最大位置。 　　14．对机组全面检查上级班长。 　　（二）水轮机停机步骤 　　1． 得班长指令解3#为热备用。 　　2． 协调操作将3#机组有功，无功负荷减至零。 　　3． 操作开度限制手轮关闭导叶。 　　4． 待电气人员将油开关灭磁开关分闸后，切风机电源切调节器电源。 　　5． 待机组转速降至35%时，关3#机组刹车柜排气阀3312阀。 　　6．  打开3#机组刹车柜进气阀3303阀。 　　7． 待机组停稳后，关刹车柜进气阀3303阀。 　　8． 投入锁定。 　　9．  关3#机组压力油槽出口阀3317阀。 　　10．全面检查机组处于热备用状态，汇报班长。 　　（一）电气的开机操作票 　　1．得调度同意及班长2#机并运行。 　　2．投入2#开停机开关41kk。 　　3．投入2#机同期开关tk。 　　4．将同期开关qk切到粗调位置，进行电压调整。 　　5．电气调整一致，把同期开关切到细调位置。 　　6．将准同期开关切至“自动”位置。 　　7．与水机人员配合频率直至断路器合上。 　　8．将准同期开关切至“手动”位置，将tk，qk至“切”位置。 　　9．机组并运行后，对机组进行全面检查。 　　10．检查无误后汇报班长。 　　（二）电气停机操作票 　　1．得调度合解列“2#”机组作热备用。 　　2．水机人员将有功，无功负荷减至零后，将油开关，灭磁开关扭向分闸位置。 　　3．下2#机组工作闸门。 　　4．水机人员停机完成后，提升2#机工作闸门。 　　5．停机正常后对2#机组进行检查，并汇报班长。 　　最后的6天时间领导为了让我们更好的学到重点 ，技能操作和培养我们的劳动观念把我们班的同学分为3个小组跟电站的职工上班一起学习，在我跟班这短暂的时间里我学会了如何看表、识表、抄表和一些常见故障处理和现象。机组的事故处理：水轮机发电机运行中出现危及设备和人身安全的异常情况时，应迅速断开发电机主开关或将机组停机，这些异常一般有下列几种： 　　（一）发电机主开关跳闸：促使主开路跳闸的原因是机组的继电保护装置运行，继电保护动作的原因的机组的外部事故或内部事故。运行值班人员在发电机主开关跳闸后，应迅速检查自动灭磁开关是否跳开，如未跳开、应立即跳开并检查是哪一种保护动作，若是由于机组负荷而引起过电压保护运行，运行值班人员可继续开机恢复运行，若是由于外部短路而引起低压过流保护动作，运行值班人员可电告上级值班调度员后试送电一次，若不成功，则应停机，若是因机组本身事故而引起的跳闸事故和主变本身事故引起的跳闸，则应停机检查，不能试送电，如检查的由于运行值班人员误动作而引起主开关跳闸，则应将发电机迅速并发电。 　　(二）发电机着火：在发电机运行中，由于短路、绝缘击穿、绕组和铁芯局部过热等多种原因，可能引起着火。发电机着火时，可以在电机附近闻到焦味，在风口可看到冒烟和火星，若非相同短路，则表计无变化。确认发电机着火时，值班人员应用速断紧急停机按钮。这时，发电机主开关及灭磁开关应一齐跳开，将磁场变阻器调到最大，然后用对发电机绝缘无损坏的灭火设备灭火，对卧式机组最好维持机组加速冷却和防止局部过热。 　　 　　（三）发电机主开关拒绝跳闸：当发电机外部一次回路发生短路时，如果继电保护拒绝动作或发电机主开关拒绝跳开，值班人员应根据外部短路的现象，定子电流表指示到顶，母线电压表指示剧烈降低，发电机发出异常响声等来判断并迅速手动将断路器跳开。 　　还有更多的事故处理、巡视检查。各电气设备拒动原因等，在这里就不再一一列举。 　　通过本次实习让我深刻的了解电能生产的全过程及主要电气设备的构成、型号、参数、结构、布置方式，对电厂生产过程有一个完整的概念。熟悉了该电厂的主接线连接方式、运行特点；初步了解电气二次接线、继电保护及自动装置，巩固和加强所学理论知识，为今后走上工作岗位打下良好基础。同时学习工人阶级的优秀品质，做到行动军事化、生活集体化，培养正确的劳动观念，为今后走向基层、服务基层奠定思想基础。初步了解发电厂、变电站生产的全过程。深刻了解发电厂、变电站主要设备；包括发电机、变压器、断路器、互感器、隔离开关、电抗器、母线的型式、构造特点、主要参数及作用，对其他辅助设备也应有所了解。着重了解发电厂、变电站的电气主接线形式、运行特点及检修、倒换操作顺序。了解厂（站）用电的接线方式、备用方式及怎样提高厂（站）用电的供电可靠性。了解配电装置的布置形式及特点，并了解安全净距的意义。了解控制屏、保护屏的布置情况及主控室的总体布置情况。了解发电厂、变电站的防雷保护措施。了解发电厂动力部分主要设备及形式、特点、参数，对电厂生产有完整的概念。深刻了解变电站电气一次部分，为毕业设计收集整理资料，为毕业设计的顺利进行打下基础。 　　通过这次毕业实习，我不仅将在学校的理论知识与具体的生产实践结合了起来，而且通过在水电站实习师傅们的讲解，让我知道了电力行业工人工作的严格要求制度，工作的艰辛，步步小心翼翼，要达到人身安全以及输送电的安全与保证。 　　所以我要努力的为中国电力事业做贡献，为祖国做贡献。   1．下列温度最接近23℃的是(　C　)A．人体的正常体温B．北方冬季的平均气温C．让人感觉温暖、舒适的房间温度D．冰水混合物的温度2．当温度发生变化时，物质的状态通常会发生变化。下列现象中物态变化判断正确的是(　C　)A．初秋的早晨，草叶上出现的晶莹剔透的露珠属于固态变为液态现象B．晒在太阳下的湿衣服变干是气态变为液态现象C．擦在皮肤上的酒精很快变干是液态变为气态现象D．初冬树上的霜是液态变为固态现象3．下面是四位同学用温度计测水温的实验操作过程，其中正确的是(　C　)4．在测量水的温度时，甲、乙、丙三位同学按如图所示方法读数，正确的是__乙__，水的温度是__42__℃，温度计的工作原理是利用液体的__热胀冷缩__。5．摄氏温度规定，在标准大气压下，沸水的温度为(　B　)A.120℃B.100℃C.90℃D.80℃6.下列温度值最接近实际的是(　B　)A．健康成年人的体温是39℃B．让人感觉温暖而舒适的室内温度是25C．洗澡时淋浴的适宜水温是60℃第一节物态变化与温度D．在一个标准大气压下盐水的凝固点是0℃7．下面分别表示几位同学在“练习用温度计测液体的温度”实验中的做法，正确的是(　D　)8．如图所示的温度计，关于它的说法正确的是(　D　)A．该温度计是根据固体热胀冷缩的原理制成的B．在使用该温度计测量物体温度时，可以离开被测物体读数C．该温度计的量程是20℃～100℃D．该温度计此时的示数约为21℃9.如图所示是实验室常用温度计，关于它的说法正确的是(　A　)A．该温度计的示数为39℃B．该温度计的分度值是0.1℃C．常用温度计是根据固体热胀冷缩的原理制成的D．在使用该温度计测量物体温度时，可以离开被测物体读数10．物质通常有三种状态：__固__态、__液__态和__气__态。在1个标准大气压下5℃的酒精、氢气、铁三种物质中，有固定的体积和形状的是__铁__，既没有固定的体积又没有固定的形状的是__氢气__。11．把①糖、②醋、③白雾、④碗、⑤勺子、⑥味精、⑦水蒸气、⑧二氧化碳、⑨干冰按物质的状态进行分类：属于气态的是__⑦⑧__；属于液态的是__②③__；属于固态的是__①④⑤⑥⑨__。(均填序号)12．气象学里的平均气温是一日当中的2时、8时、14时、20时这四个时刻气温的平均值，若某地某日这四个时刻的气温如图所示，则此地的最高气温是__5℃__，最低气温是__－2℃__，一天的温差为__7℃__，平均气温是__1.25℃__。13．在寒冷的冬天，河面上结了一层厚厚的冰，若冰面上方气温是－10℃，那么，下列说法中正确的是(　A　)A．冰的上表面为－10℃，下表面是0℃B．整个冰层的温度都是－10℃C．整个冰层的温度都是0℃D．冰层下表面的温度是－10℃14.科学家发明了一种世界上最小的温度计“碳纳米管温度计”。研究人员在长约10－6米，直径10－7米的碳纳米管中充入液态的金属镓，当温度升高时，管中的金属镓会膨胀，通过电子显微镜就可读出温度值。其测量范围为18℃～490℃，且精确度高，可用于检查电子线路是否异常毛细血管的温度等许多方面。根据以上信息，你认为下列推测错误的是(　C　)A．碳纳米管的体积在18℃～490℃之间随温度变化很小，可忽略不计B．金属镓的熔点很低，沸点很高C．金属镓的体积在18℃～490℃之间随温度变化很小，可忽略不计D．金属镓的体积在18℃～490℃之间随温度变化比较均匀15如图所示，甲是体温计，乙是实验室用温度计，它们都是利用液体__热胀冷缩__的性质制成的。可用来测沸水温度的是__乙__；没有甩过的体温计的读数是38℃，用两支这样的体温计给两个病人测体温，如果病人的体温分别是37.3℃和38.6℃，则这两支体温计的读数将分别是__38__℃和__38.6__℃。16．如图所示是小明同学设计的一个气体温度计的示意图。瓶中装的是气体，瓶塞不漏气，弯管中间有一段液柱。(1)这个温度计是根据__气体__的热胀冷缩来测量温度的。(2)将此装置放在室内，温度升高时液柱向__左__(选填“左”或“右”)移动。(3)若放到冰水混合物中，液柱处的刻度应标__0__℃。(4)该温度计测量温度时__会__(选填“会或“不会”)受到大气压的影响17．有一只刻度均匀，但实际测量不准确的温度计，把它放在冰水混合物中，示数是4℃；把它放在1标准大气压下的沸水中，示数是94℃。把它放在某种液体中时，示数是22℃，则该液体的实际温度是__20℃__，当把该温度计放入实际温度为40℃的温水中时，温度计的示数为___40℃__。第四节地球上的水循1．水是生命的乳汁、经济的命脉，是自然界奉献给人类的宝贵资源。下列关于地球上的水循环和水资源，认知正确的是(　A　)A．水循环的过程伴随着水的物态变化过程B．水循环按照固态→液态→气态的固定顺序循环进行C．地球上的淡水大约占地球总水量的3%，淡水资源丰富D．大量开采地下水，对环境不会造成损害，可以解决部分地区饮水问题2．霜、露、雾、冰、“白气”中，由液化而形成的是(　C　)A．霜、雾、“白气”B．霜、露、“白气”C．露、雾、“白气”D．露、雾、冰3．冬天晾在室外的湿衣服里的水会结成冰，但是冰冻的湿衣服也能晾干，这是因为__衣服上的冰升华成水蒸气了__。4．有下列物态变化：①洒在地上的水慢慢变干的过程；②放入衣箱中的樟脑球变小的过程；③冬天室内的水蒸气在玻璃窗上形成“冰花”的过程；④出炉的钢水变成钢锭的过程。其中属于凝华的是__③__，属于吸热过程的是__①②__(填写序号)。5.有一天，雨、露、冰、雪四姐妹在一起争论自己的出生由来，谁也不认同谁。下列她们的说法中，你认为正确的是(　C　)A．雨说：我是水汽化而来B．露说：我是水蒸气凝华而来C．冰说：我是水凝固而来D．雪说：我是水升华而来6.对下列现象的成因解释正确的是(　D　)A．早春，河中的冰逐渐消融——汽化B．盛夏，剥开包装纸后冰棒会冒“白气”——熔化C．深秋，清晨的雾在太阳出来后散去——液化D．严冬，堆起的雪人逐渐变小——升华7.下列有关物态变化的叙述中正确的是(　D　)A．蒸发和沸腾在任何温度下都能发生B．烧水时在壶口上方看到的“白气”是水蒸气C．衣柜里的樟脑丸逐渐减少是汽化现象D．霜的形成是凝华现象，放出热量8.以下常见的物态变化实例中，放热的是(　C　)A．春天，冰雪消融B．夏天，积水干涸C．秋天，草木上出现了霜D．冬天，冰冻的衣服变干9.下列有关物态变化的判断，正确的是(　C　)A．擦在皮肤上的酒精很快变干，是升华现象，需要吸热B．夏天会看到冰棒周围冒“白气”，是汽化现象，需要吸热C．秋天的早晨花草上出现小露珠，是液化现象，需要放热D．寒冷的冬天室外飘起了雪花，是凝固现象，需要放热10．关于自然界的水循环，下列说法中正确的是(　C　)A．水蒸气在高空遇冷吸热液化成小水珠B．冰山上的积雪只能先熔化，再蒸发成水蒸气升腾至空中C．江河湖海中的水吸热蒸发成水蒸气升腾至空中D．积雪放热熔化成水归入大海11.英国科学家研发出一种“激光橡皮”。在激光照射下，纸张上的黑色碳粉直接__升华__(填物态变化名称)为高温碳蒸气，字迹消失；经过特殊冷却装置，高温碳蒸气又直接__凝华__成碳粉。这样，废纸和碳粉重新得到了利用，可有效地节约资源并保护环境。12．夏天，从冰箱中取出饮料瓶，可观察到瓶子表面有小水珠，擦干后很快又形成，这个过程中发生的物态变化是__液化__；南极地区年平均气温是－25℃，降水量很小，但这里的空气却很湿润，这是由于冰发生了升华现象，升华过程需要__吸热__(选填“吸热”或“放热”)。13．随着科技的发展，过去“呼风唤雨”的神话已成为现实。人工降雨的原理是用飞机在空中喷洒干冰(固态二氧化碳)，干冰在空气中迅速吸热__升华__，使周围空气温度急剧下降，空气中的水蒸气遇冷__凝华__成小冰粒，冰粒逐渐变大而下落，下落过程中遇到暖气流就__熔化__成水滴，水滴降落就形成了雨。(均填物态变化名称)14．农谚说“霜前冷，雪后寒”，其中蕴含的道理是：气温低的时候水蒸气会__凝华__形成霜，雪熔化形成水的过程中需要__吸__热。15．阳光照射下，海洋、陆地上的水会不断地__汽化__成水蒸气；夜间气温降低时，水蒸气会__液化__成小水珠，附着在空气中的浮尘上，形成了雾。冬天，夜晚气温如迅速降到0℃以下，你家窗户的玻璃上会形成一层冰花，这是水蒸气__凝华__而成的，这层冰花在你家窗户玻璃的__内侧__(选填“外侧”或“内侧”)。16．某同学在探究物态变化的实验中，在试管中放入少量碘。塞紧盖子放入热水中，观察到试管中固态碘逐渐消失，变为紫色的碘蒸气并充满试管。(1)此过程固态碘发生的物态变化是__升华__(填物态变化名称)。(2)在上述实验中，小明同学猜想：固态碘是先变成液体，再变成气体，因为速度太快，液态碘出现的时间太短，因而没有观察到。为验证猜想，他查询了一些小资料：碘的熔点是113.5℃；碘的沸点是184.4℃；水的沸点是100℃。请你根据上述资料分析说明小明的猜想是错误的原因：__热水温度低于碘的熔点，碘不可能熔化__。(3)为了进一步探究此类现象，小明在试管中放入适量温水，然后放入一小块干冰(固态二氧化碳)，此时观察到水中有大量气泡产生，同时水面上有大量白雾。水中大量的气泡是由__干冰升华吸热__形成的。水面上大量的白雾是由__水蒸气遇冷液化__形成的17．有霜的季节，农作物常被冻坏，这就是人们常说的遭到霜冻。实际上，农作物不是因为霜而受冻的，0℃以下的低气温才是真正的凶手。当空气干燥时，即使温度降低到－20℃～－10℃，也不会出现霜，但此时农作物早就被冻坏了，农民们称这种情况为“黑霜”。(1)霜是由__水蒸气__直接变为小冰晶形成的，对应的物态变化名称是__凝华__。(2)请根据短文，对“霜”形成的条件提出猜想。猜想：霜的形成条件是__空气湿润__和__气温在0℃以下__。(3)某同学为验证上述猜想，做了如下实验：从冰箱取出一些－10℃的冰块，放在不锈钢杯子里，一段时间后可看到在杯底出现一些白色的小冰晶(即霜)。你认为该实验能否验证上述猜想，请简要陈述理由第三节汽化和液1．下列措施中，能使蒸发加快的是(　D　)A．给播种后的农田覆盖地膜B．把新鲜的蔬菜装入保鲜袋中C．把盛有酒精的瓶口盖严D．给湿头发吹热风2．下列哪一种现象属于液化？(　C　)A．钢水浇铸成火车轮B．倒在地上的水一会儿变干了C．清晨，草的叶子上有露水凝结D．用久了的灯泡的钨丝比新时3．如图是对一定质量的水持续加热过程中温度随加热时间变化的图像，由图像可知：水的沸点是__98__℃；水在沸腾过程中，需要不断__吸热__(选填“吸热”或“放热”)，其温度__保持不变__。第3题图题图4．如图是草叶上出现的露珠，露珠的形成是__液化__现象，形成的过程中需要__放__(选填“吸”或“放”)热。5．张家界景区雨后云雾缭绕，犹如仙境。关于雾，下列说法中正确的是(　D　)A．雾是水蒸气B．雾是山中冒出来的烟C．雾是水蒸气凝固形成的D．雾是水蒸气液化形成的6.人游泳上岸以后，风一吹感觉身上很凉。这是因为(　C　)A．水中的温度比岸上的气温高B．人的皮肤产生的错觉C．人身上的水分蒸发，要从人体吸热D．风把身上的热量带走了．下列说法正确的是(　B　)A．春天，早晨经常出现大雾，是汽化现象B．夏天，从冰箱中取出的易拉罐过一会儿表面出现水珠，是液化现象C．深秋，枯草上出现的霜，是凝固现象D．冬天，窗玻璃上会出现冰花，是汽化现象8.如图甲、乙所示，是在“探究水的沸腾”实验时，两组同学分别安装的实验装置，图丙是他们根据实验数据绘制的水的温度跟时间的关系图像。根据有关信息，下列说法中正确的是(　C　)A．图线a对应的是乙实验中的数据B．图线b对应的是甲实验中的数据C．水的沸点跟水的多少无关D．到100℃时温度不再上升是因为水不再吸热9.夏天，人们常吃雪糕解暑，剥开雪糕包装纸时，雪糕周围冒“白气”，下列说法正确的是(　C　)A．吃雪糕解暑，是因为雪糕熔化时要放热B．吃雪糕解暑，是因为雪糕汽化时要放热C．雪糕周围冒“白气”是液化现象D．雪糕周围冒“白气”是汽化现象10．下列关于水沸腾的实验说法正确的是(　B　)A．水沸腾时冒出的“白气”是水蒸气B．水的沸点随气压的降低而降低C．水沸腾的现象只发生在液体的表面D．水沸腾后继续加热，水的温度会不断升高11.取一只大的注射器吸进适当的乙醚，用橡皮帽堵住注射器的小孔，向拉
