科东反向隔离器安装实施手册范本

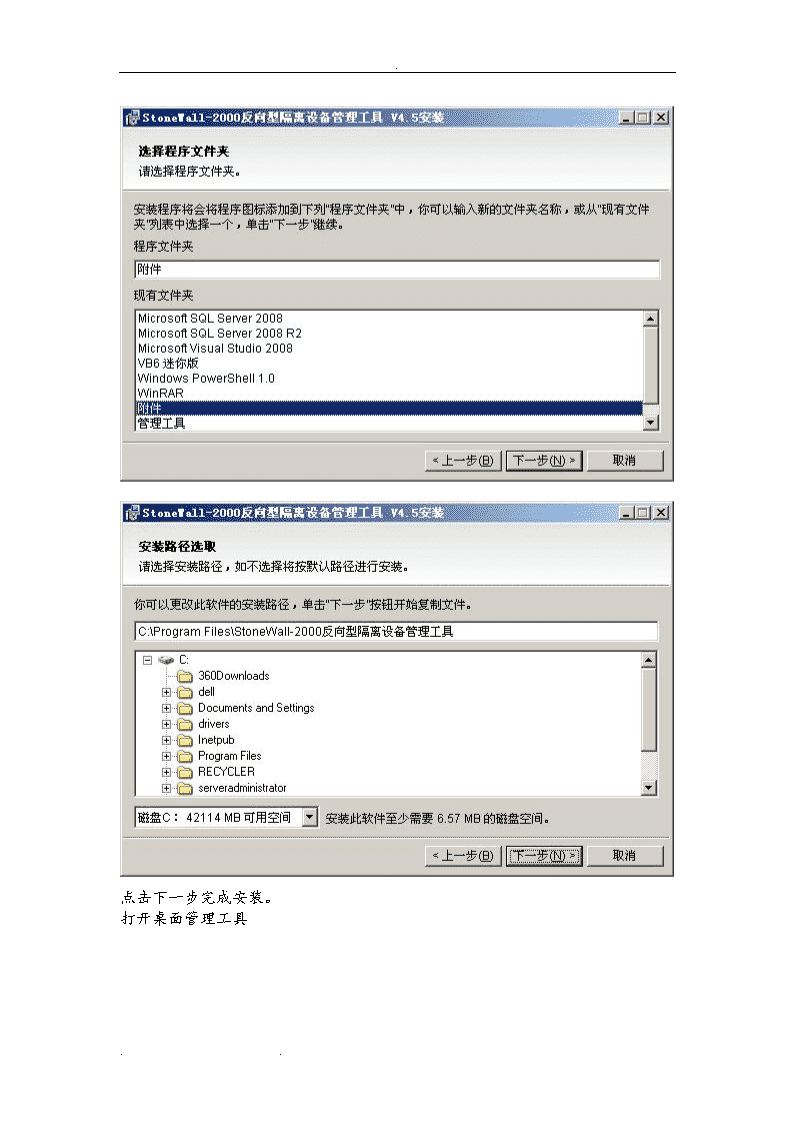

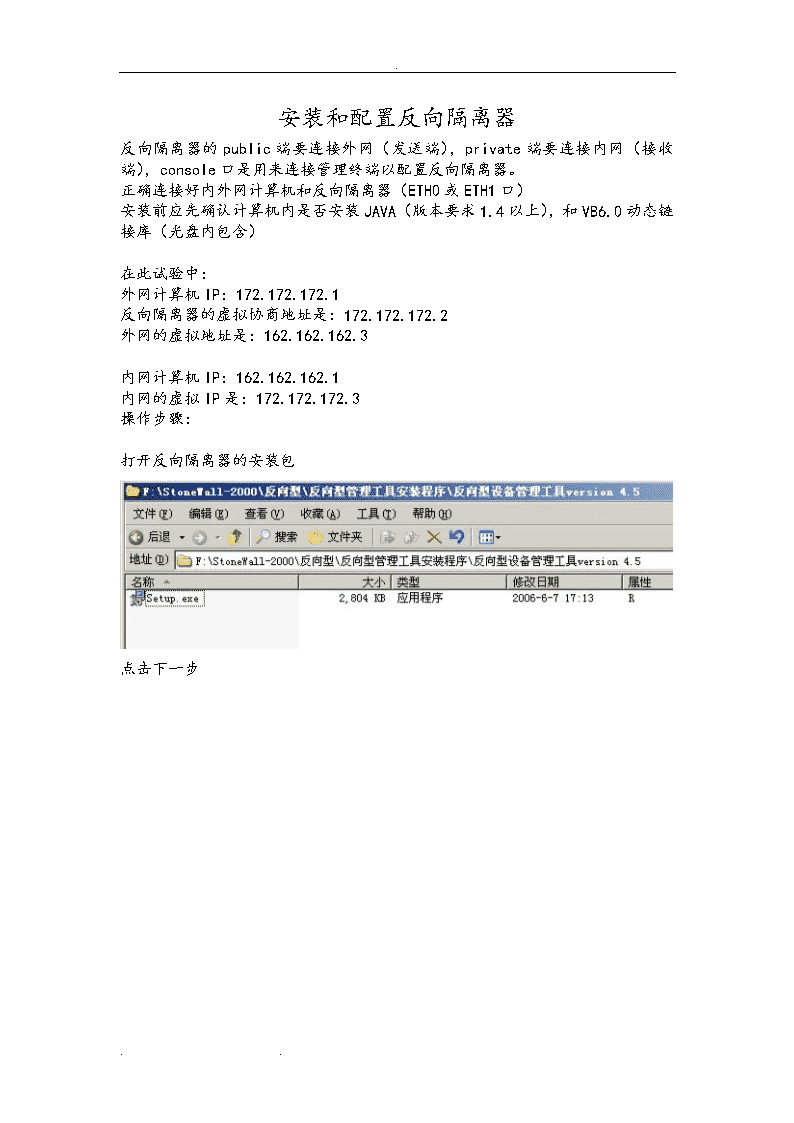

'.安装和配置反向隔离器反向隔离器的public端要连接外网（发送端），private端要连接内网（接收端），console口是用来连接管理终端以配置反向隔离器。正确连接好内外网计算机和反向隔离器（ETH0或ETH1口）安装前应先确认计算机内是否安装JAVA（版本要求1.4以上），和VB6.0动态链接库（光盘内包含）在此试验中：外网计算机IP：172.172.172.1反向隔离器的虚拟协商地址是：172.172.172.2外网的虚拟地址是：162.162.162.3内网计算机IP：162.162.162.1内网的虚拟IP是：172.172.172.3操作步骤：打开反向隔离器的安装包点击下一步.. ... .点击下一步完成安装。打开桌面管理工具.. .输入用户名和密码，默认的用户名为：root密码是：111111选择所连接的串口，通讯频率保持默认不变。打开配置设置中的设备基本配置.. .为public的ETH0口设置一个虚拟IP，点击写入完成配置。点击规则配置选择规则管理.. .删除默认的规则：点击原来的规则，点删除规则。点击新加规则，输入规则名称，方向选择是：从外向内，协议选择TCP协议，控制类型选择SYN连接，输入内网（接收方）IP地址和MAC地址，虚拟IP为发送方同网段没占用的IP地址，输入外网（发送方）IP地址和MAC地址，虚拟IP为接收方同网段没占用的IP地址，（设置双方的虚拟IP是用NAT把不同网段的双方连接起来。）设置完成后点击确定然后点击写入规则文件，然后点击完成退出。.. .打开规则配置中设备密钥数据管理单击生成设备密钥数据生成密钥，.. .选择密钥的存放地，保存完成后退出管理工具。打开光盘中发送方软件的安装包：Sendersetup.exe，.. .按照提示点击下一步完成安装，双击打开桌面发送端软件，第一次运行会自动提示生成密钥输入保护口令点击确定，完成密钥的生成。.. .输入保护口令点击确定后会自动转到登陆界面，默认密码是：12345678输入刚刚设置的密钥保护口令登陆软件。.. .第一次登陆会自动提示隧道不存在，单击确定进入软件画面。选择管理→密钥管理→导出密钥.. .输入保护口令然后选择密钥的保存地点，选择地点后保存密钥。.. .点击确定完成导出密钥配置。选择设定→配置加密隧道，.. .单击添加新建一个隧道输入隧道的名称和隧道的协商IP地址（此地址为反向隔离器发送方（public）ETH0的虚拟地址，反向隔离器管理工具的设备配置→设备基本配置中的IP地址）.. .拖动滚动条选择证书，选择刚刚从反向隔离器管理工具中导出的证书文件.. .点击保存完成配置加密隧道。打开反向隔离器的管理工具进行导入发送端的密钥证书，建立隧道。选择规则配置→发送端证书管理.. .输入发送端（外网）的IP地址，点击导入证书。选择从发送端软件导出来的密钥证书。.. .点击保存证书后退出发送端证书管理，退出反向隔离器管理工具，并重启反向隔离器。.. .在接收方（内网）计算机上安装接收方软件：Receiversetup.exe按照提示点击下一步完成软件安装。.. .在桌面上双击打开该软件。输入登录密码（默认是：12345678）进入软件界面。.. .在外网（发送方）计算机上打开发送端软件，选择一个文件夹点击左键选中，然后点击右键选择发送输入任务名称，目的地址（此地址是内网的虚拟IP地址），目的文件夹。.. .点击高级勾选周期发送，输入时间（如果不是对文件夹进行的发送则不需要点高级选项。）点击确定完成任务配置。如果要发送的文件夹下面有TXT的文本文档则会出现这种报错，.. .此时则需要选则设定→系统选项把（是否对文本文件进行E语言规范检查）的勾去掉。.. .点击确定后重新启动发送端软件，会自动运行已经设定好的发送任务，并且成功把文件夹下的TXT文档发送成功.. .这时接收方软件会自动接收发过来的文件。查看D盘发送方所发送的文件。安装配置完成。欢迎您的光临，Word文档下载后可修改编辑.双击可删除页眉页脚.谢谢！希望您提出您宝贵的意见，你的意见是我进步的动力。赠语；1、如果我们做与不做都会有人笑，如果做不好与做得好还会有人笑，那么我们索性就做得更好，来给人笑吧！2、现在你不玩命的学，以后命玩你。3、我不知道年少轻狂，我只知道胜者为王。4、不要做金钱、权利的奴隶；应学会做“金钱、权利”的主人。5、什么时候离光明最近？那就是你觉得黑暗太黑的时候。6、最值得欣赏的风景，是自己奋斗的足迹。 7、压力不是有人比你努力，而是那些比你牛×几倍的人依然比你努力。..'
