xx运营商-容灾项目DataGuard实施手册.doc

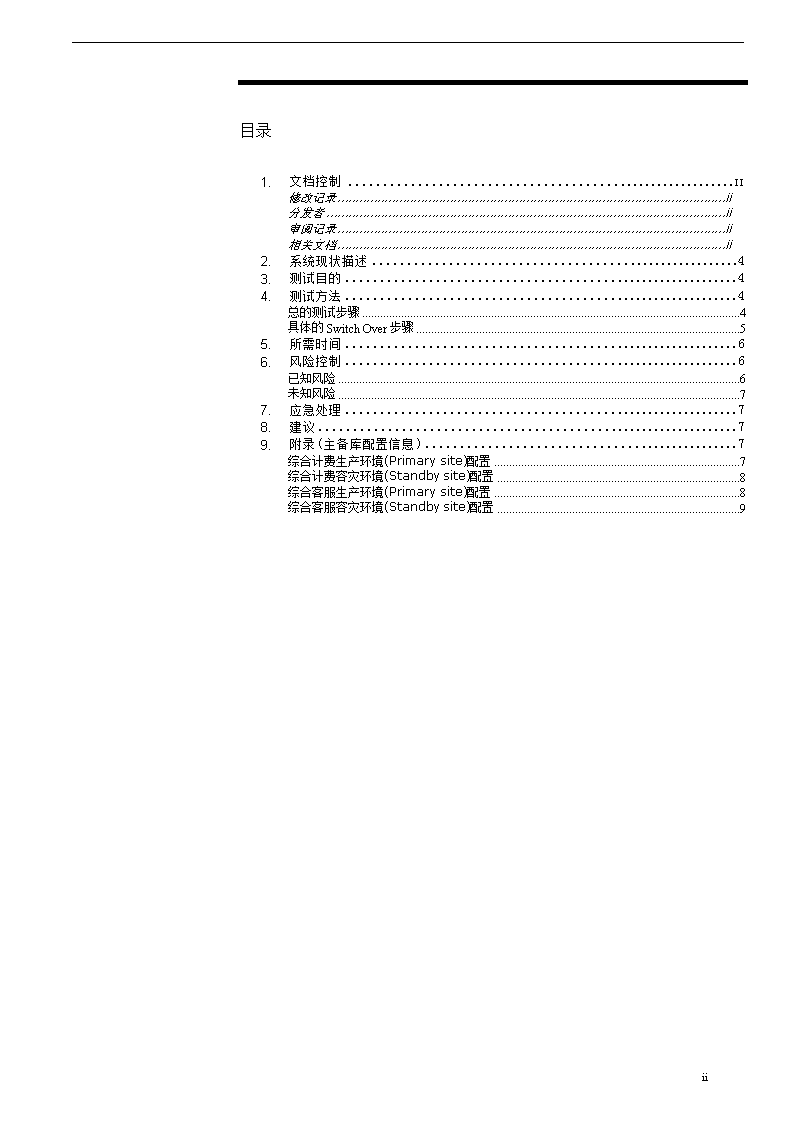

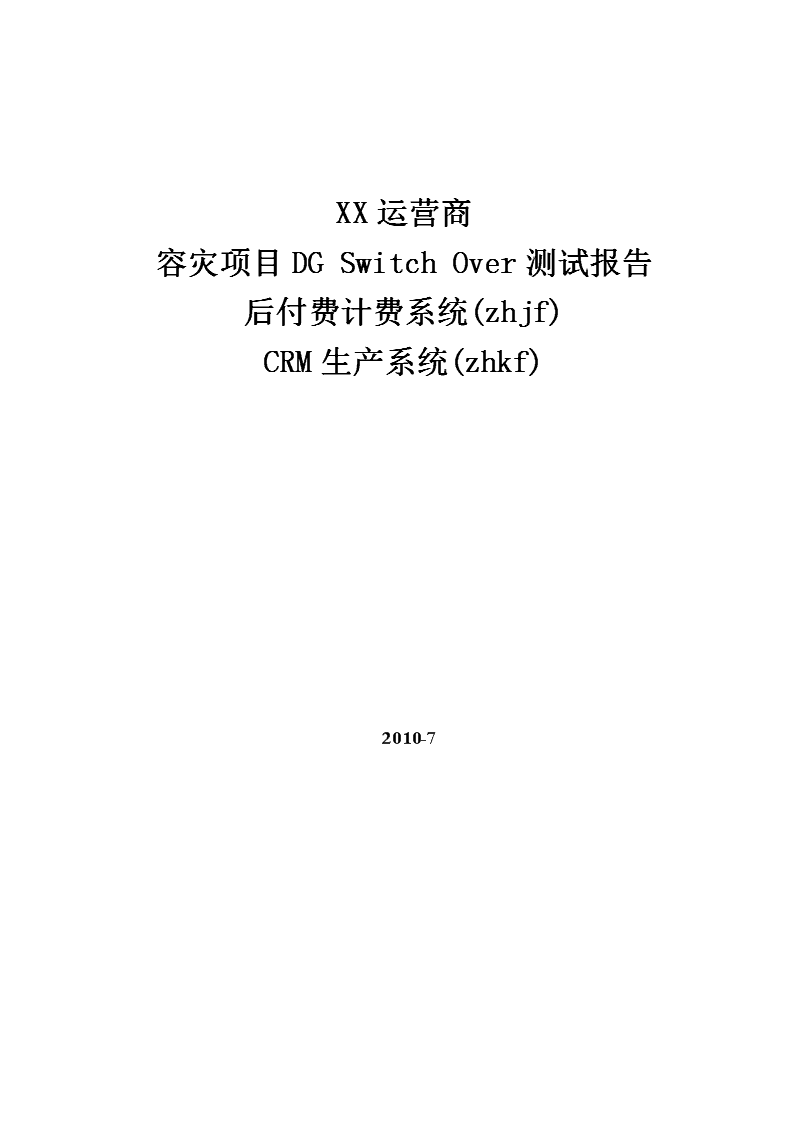

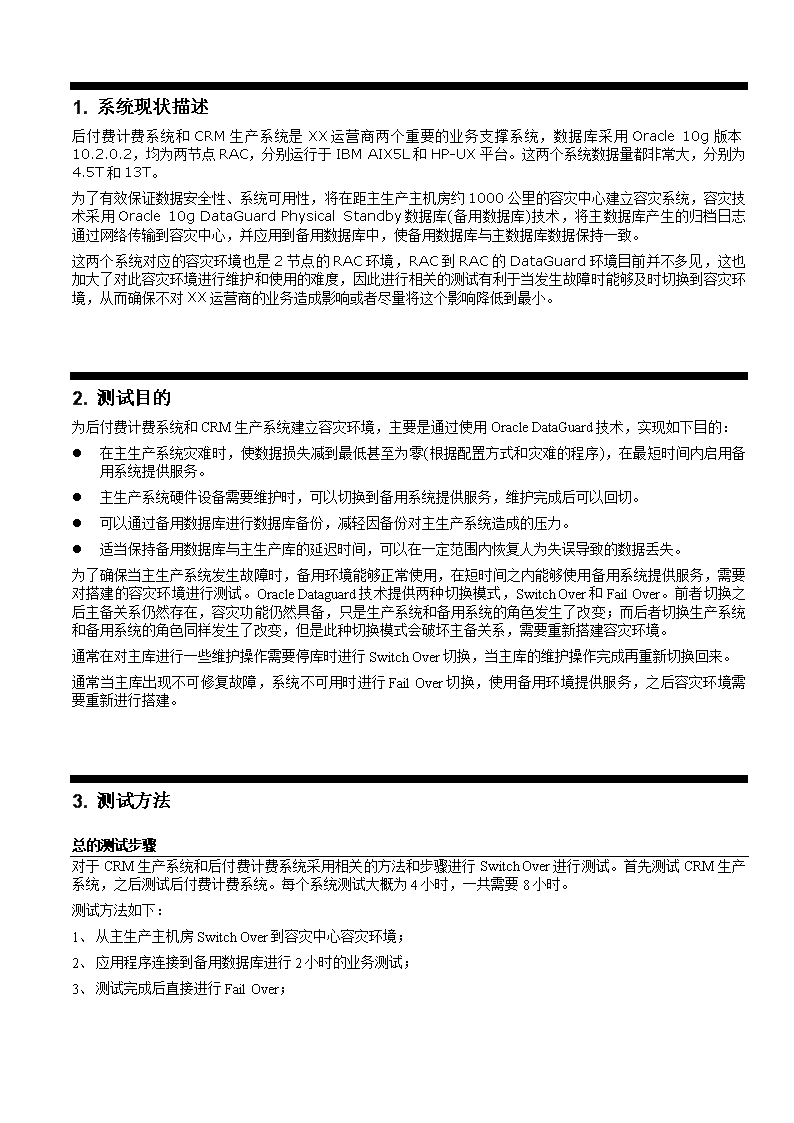

'XX运营商容灾项目DGSwitchOver测试报告后付费计费系统(zhjf)CRM生产系统(zhkf)2010-7ii 目录1.文档控制ii修改记录ii分发者ii审阅记录ii相关文档ii2.系统现状描述43.测试目的44.测试方法4总的测试步骤4具体的SwitchOver步骤55.所需时间66.风险控制6已知风险6未知风险77.应急处理78.建议79.附录(主备库配置信息)7综合计费生产环境(Primarysite)配置7综合计费容灾环境(Standbysite)配置8综合客服生产环境(Primarysite)配置8综合客服容灾环境(Standbysite)配置9ii 1.系统现状描述后付费计费系统和CRM生产系统是XX运营商两个重要的业务支撑系统，数据库采用Oracle10g版本10.2.0.2，均为两节点RAC，分别运行于IBMAIX5L和HP-UX平台。这两个系统数据量都非常大，分别为4.5T和13T。为了有效保证数据安全性、系统可用性，将在距主生产主机房约1000公里的容灾中心建立容灾系统，容灾技术采用Oracle10gDataGuardPhysicalStandby数据库(备用数据库)技术，将主数据库产生的归档日志通过网络传输到容灾中心，并应用到备用数据库中，使备用数据库与主数据库数据保持一致。这两个系统对应的容灾环境也是2节点的RAC环境，RAC到RAC的DataGuard环境目前并不多见，这也加大了对此容灾环境进行维护和使用的难度，因此进行相关的测试有利于当发生故障时能够及时切换到容灾环境，从而确保不对XX运营商的业务造成影响或者尽量将这个影响降低到最小。2.测试目的为后付费计费系统和CRM生产系统建立容灾环境，主要是通过使用OracleDataGuard技术，实现如下目的：l在主生产系统灾难时，使数据损失减到最低甚至为零(根据配置方式和灾难的程序)，在最短时间内启用备用系统提供服务。l主生产系统硬件设备需要维护时，可以切换到备用系统提供服务，维护完成后可以回切。l可以通过备用数据库进行数据库备份，减轻因备份对主生产系统造成的压力。l适当保持备用数据库与主生产库的延迟时间，可以在一定范围内恢复人为失误导致的数据丢失。为了确保当主生产系统发生故障时，备用环境能够正常使用，在短时间之内能够使用备用系统提供服务，需要对搭建的容灾环境进行测试。OracleDataguard技术提供两种切换模式，SwitchOver和FailOver。前者切换之后主备关系仍然存在，容灾功能仍然具备，只是生产系统和备用系统的角色发生了改变；而后者切换生产系统和备用系统的角色同样发生了改变，但是此种切换模式会破坏主备关系，需要重新搭建容灾环境。通常在对主库进行一些维护操作需要停库时进行SwitchOver切换，当主库的维护操作完成再重新切换回来。通常当主库出现不可修复故障，系统不可用时进行FailOver切换，使用备用环境提供服务，之后容灾环境需要重新进行搭建。3.测试方法总的测试步骤对于CRM生产系统和后付费计费系统采用相关的方法和步骤进行SwitchOver进行测试。首先测试CRM生产系统，之后测试后付费计费系统。每个系统测试大概为4小时，一共需要8小时。测试方法如下：1、从主生产主机房SwitchOver到容灾中心容灾环境；2、应用程序连接到备用数据库进行2小时的业务测试；3、测试完成后直接进行FailOver； 具体的SwitchOver步骤下面描述下大致的操作步骤，详细的步骤请看：XX运营商容灾环境SwitchOver测试步骤V1.0.xls一、测试前的主备工作1、停掉所有在主库上的应用程序以及定时作业2、停止数据库及归档日志备份3、保证切换之前在主库上没有额外的会话连接Selectinst_id,count(*)fromgv$session;在各个主机上查看ps–ef|grepLOCAL=NO|wc–l二、SwitchOver测试步骤1、关闭主库和备库上的多余实例在生产环境，保留一个实例用于switchover的操作，干净关闭其他实例；在备用环境，保留正在进行应用归档日志进行恢复的实例，干净关闭其他实例。2、确认生产环境switchover操作是否可行(主库操作)在生产环境执行下面的语句Selectdatabase_role,switchover_statusfromv$database;正确的返回值应该是primary和tostandby3、在生产环境发起switchover命令，将primaryrole切换为standbyrole(主库操作)alterdatabasecommittoswitchovertostandby;（alterdatabasecommittoswitchovertophysicalstandby）这个步骤会备份当前的控制文件为当前session的trace文件4、关闭和重启之前的主库(primaryrole)(主库操作)ShutdownimmediateStartupmount5、验证备库环境的switchover状态(备库操作)在备库执行下面的语句Selectdatabase_role,switchover_statusfromv$database;正确的值应该standby和toprimary如果显示SESSIONSACTIVE，需要将活动的会话kill掉，杀掉活动会话还是继续显示SESSIONSACTIVE，则在下面的切换命令中添加withsessionshutdown6、在备库环境将备库(standbyrole)转换为主库(primaryrole)(备库操作)alterdatabasecommittoswitchovertoprimary;alterdatabasecommittoswitchovertoprimarywithsessionshutdown;7、完成备库到主库角色的转换(备库操作)如果备库从未以readonly方式打开过，则直接open备库Alterdatabaseopen;如果备库曾经被以readonly的方式打开过，则需要重启备库ShutdownimmediateStartup 8、重新在新的备库(原先的主库)上打开日志应用logapply(新的备库，之前的主库上操作)alterdatabaserecovermanagedstandbydatabasedisconnectfromsession;9、将数据库角色改变注册到CRS在切换的时候，由于是10gRAC环境，切换之后需要让CRS知道数据库角色的转换，以防止重启服务器的时候，CRS将一个转换为standbyrole的数据库以read/write的方式直接打开，造成不必要的失误。需要手工的将数据库角色的变化注册到CRS，方法如下：srvctlmodifydatabase-d-o-rPHYSICAL_STANDBY-smount这一步骤在实际进行SwitchOver过程中是必须的，因为我们此次只是测试，之后还是要再重新SwitchOver回来，这个步骤不是必须的。三、验证SwitchOver是否成功1、打开主库和备库其他的实例，同时验证switchover是否成功在新的主库上进行日志切换操作，查看日志是否能够正常传输到新的备库环境，并能够应用到数据库，同时监控alert日志，验证相关信息。新的主库Altersystemswitchlogfile;新的备库Selectsequence#,appliedfromv$archived_log;2、验证主备库的角色是否改变分别在主备库执行selectdatabase_rolefromv$database;1.所需时间按照计划，每个系统测试定的时间为4小时，一共需要8小时。在测试过程中如果出现问题，测试失败或者测试需要的时间太长，一旦影响到正常的营业则考虑取消此次测试，改在其他时间再次进行。如果在晚上20点开始进行测试的话，凌晨4点左右结束。2.风险控制已知风险SwitchOver的风险：有可能遇上未知的BUG导致失败，尽管我们已经查了文档，目前尚未发现与此相关的问题。FailOver的风险：FailOver 后，原系统的备份全无效，且STANDBY容灾环境需要重新构建，在一段时间内无可用备份，存在风险。另FailOver基本上不存在不成功的的可能，建议不要做FailOver，仍是SwitchOver回主生产。未知风险在操作过程中出现主机或网络故障，这也是可能的，因此在测试过程中如出现这类故障，需要停止此次测试，改在其他时间进行。如果正在操作过程中出现这些问题，需要查看主生产生产环境是否可用，如果不可用且主机或网络故障短时间无法解决时，可以考虑在备库进行FailOver或使用之前进行的clone数据库进行恢复，从而确保不影响第二天的营业或将其影响降低到最小。1.应急处理当紧急问题发生，比如在指定的时间内切换测试没有成功完成或其他情况出现，影响原定的计划，需要进行应急处理。下面分情况进行描述：1、SwitchOver切换测试失败，但是主生产生产环境可以正常使用，则推迟当前的测试，待问题查明后再进行；2、SwitchOver切换测试失败，主生产生产环境不可用，推迟当前测试，在备库进行FailOver或使用之前的clone数据库进行恢复；3、正常测试过程中，4个小时已经足够完成一个系统的SwitchOver测试，但是如果出现问题使得测试过程超过预先确定的时间，需要考虑推迟测试，改为其他时间进行；2.建议因为FailOver通常肯定是可以成功进行的，因此建议在每个系统的测试中最后以SwitchOver的方式切换回主生产生产环境，减少不必要的风险。3.附录(主备库配置信息)综合计费生产环境(Primarysite)配置系统配置如下表：节点1节点2IP133.224.202.31/32(VIP)133.224.202.34/35(VIP)主机名zhjf01zhjf02服务器IBMp595IBMp595操作系统AIX5300-02-00AIX5300-02-00Cluster软件HACMP5.2HACMP5.2Oracle版本10.2.0.2.0RAC10.2.0.2.0RAC$HOME/oracle/oracle$ORACLE_BASE/oracle/app/oracle/oracle/app/oracle $ORACLE_HOME$ORACLE_BASE/product/10.2.0/db_1$ORACLE_BASE/product/10.2.0/db_1$ORA_CRS_HOME$ORACLE_BASE/product/10.2.0/crs_1$ORACLE_BASE/product/10.2.0/crs_1警告日志文件路径/zhjf01_log/zhjf/bdump/zhjf02_log/zhjf/bdump$ORACLE_SIDzhjf1zhjf2DB_NAMEzhjf数据文件大小13TB归档日志量从2007年11月1日至2008年2月17日(共109天)的归档日志情况来看：109天的平均值：340GB/天，14GB/小时，约合4MB/s；其中归档日志最多的一天是2007年12月26日，日志数量为395个，约为780GB，当天平均值为33GB/小时，9.2MB/s按小时统计的峰值最高为120GB/小时,合34MB/s，出现在2008年2月17日19:00综合计费容灾环境(Standbysite)配置系统配置如下表：节点1节点2IP133.224.205.1/2(VIP)133.224.205.4/5(VIP)主机名Zhjf03Zhjf04服务器IBMp595IBMp595操作系统AIX5300-02-00AIX5300-02-00Cluster软件HACMP5.2HACMP5.2Oracle版本10.2.0.2.0RAC10.2.0.2.0RAC$HOME/oracle/oracle$ORACLE_BASE/oracle/app/oracle/oracle/app/oracle$ORACLE_HOME$ORACLE_BASE/product/10.2.0/db_1$ORACLE_BASE/product/10.2.0/db_1$ORA_CRS_HOME$ORACLE_BASE/product/10.2.0/crs_1$ORACLE_BASE/product/10.2.0/crs_1警告日志文件路径/oracle/app/oracle/admin/zhjf/bdump/oracle/app/oracle/admin/zhjf/bdump$ORACLE_SIDZhjf3Zhjf4综合客服生产环境(Primarysite)配置系统配置如下表：节点1节点2IP133.224.202.13/3(VIP)133.224.202.14/4(VIP)主机名zhkf1zhkf2服务器HPSuperDomeHPSuperDome操作系统HP-UXB.11.11HP-UXB.11.11Cluster软件ServiceguardExtensionforRACA.11.16.00ServiceguardExtensionforRACA.11.16.00Oracle版本10.2.0.2.0RAC10.2.0.2.0RAC$HOME/oracle/oracle$ORACLE_BASE/oracle/oracle$ORACLE_HOME/oracle/app/product/10.2.0/zhkf/oracle/app/product/10.2.0/zhkf$ORA_CRS_HOME/oracle/app/product/10.2.0/crs/oracle/app/product/10.2.0/crs警告日志文件路径/bdump_zhkf01/zhkf/bdump/bdump_zhkf02/zhkf/bdump$ORACLE_SIDzhkf1zhkf2 DB_NAMEzhkf数据文件大小4.5TB归档日志量从2007年12月29日至2008年2月17日(共51天)的归档日志情况来看：51天的平均值：176GB/天，7.4GB/小时，约合2.1MB/s；其中归档日志最多的一天是2007年12月30日，日志数量为187个，约为370GB，当天平均值为15.3GB/小时，4.4MB/s按小时统计的峰值最高为38GB/小时,合10.6MB/s，出现在2008年1月1日19:00综合客服容灾环境(Standbysite)配置系统配置如下表：节点1节点2IP133.224.205.7/9(VIP)133.224.205.8/10(VIP)主机名Zhkf3Zhkf4服务器HPSuperDomeHPSuperDome操作系统HP-UXB.11.11HP-UXB.11.11Cluster软件ServiceguardExtensionforRACA.11.16.00ServiceguardExtensionforRACA.11.16.00Oracle版本10.2.0.2.0RAC10.2.0.2.0RAC$HOME/oracle/oracle$ORACLE_BASE/oracle/oracle$ORACLE_HOME/oracle/app/product/10.2.0/zhkf/oracle/app/product/10.2.0/zhkf$ORA_CRS_HOME/oracle/app/product/10.2.0/crs/oracle/app/product/10.2.0/crs警告日志文件路径/bdump_zhkf01/zhkf/bdump/bdump_zhkf01/zhkf/bdump$ORACLE_SIDzhkf1zhkf2 '
