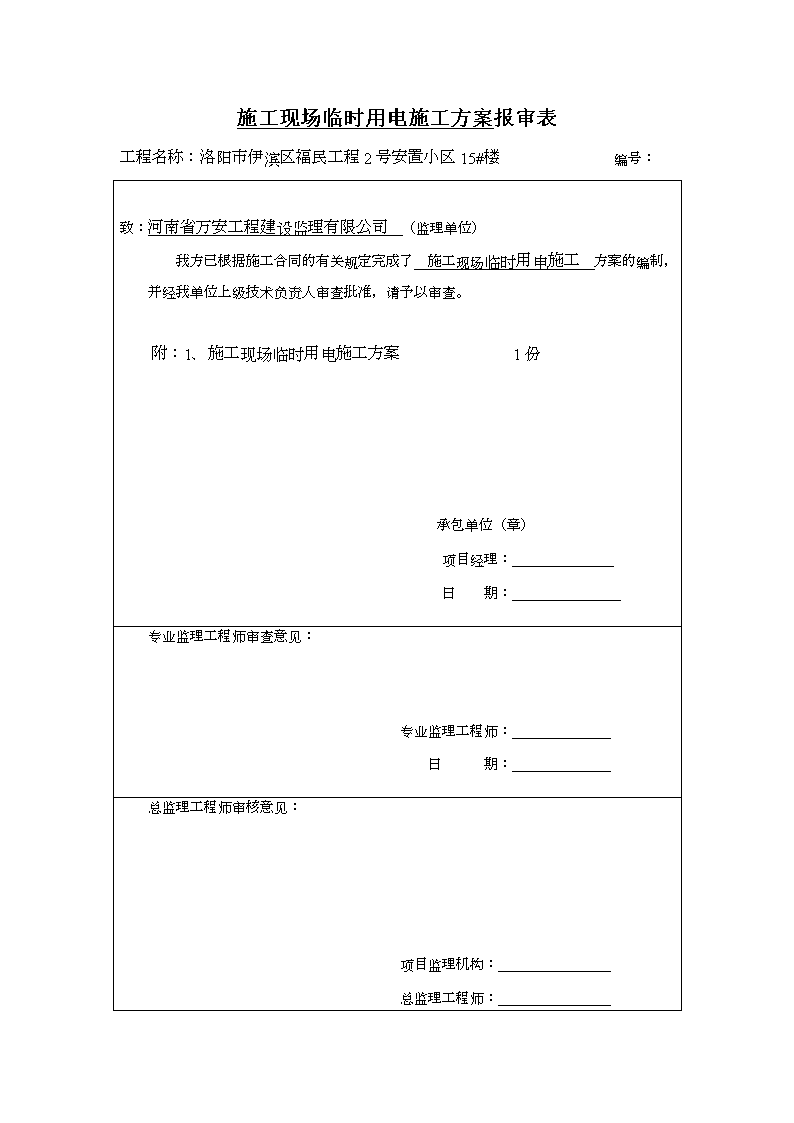

施工现场临时用电施工方案报审表

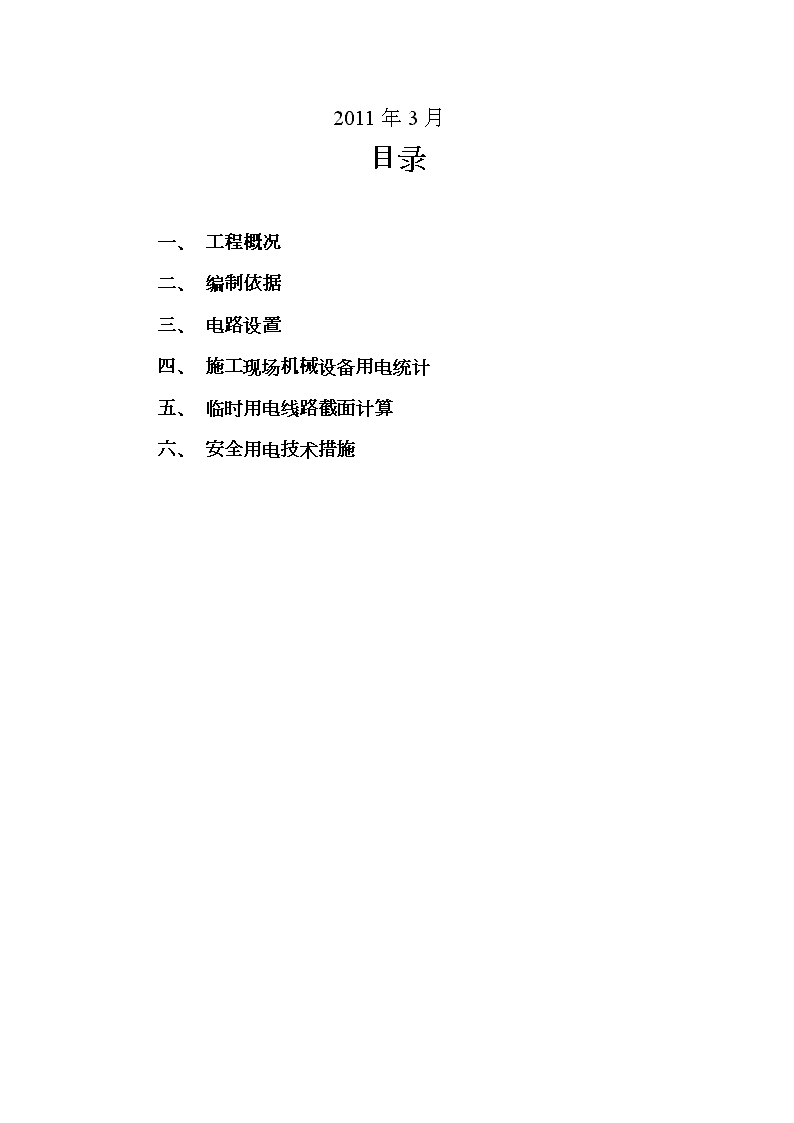

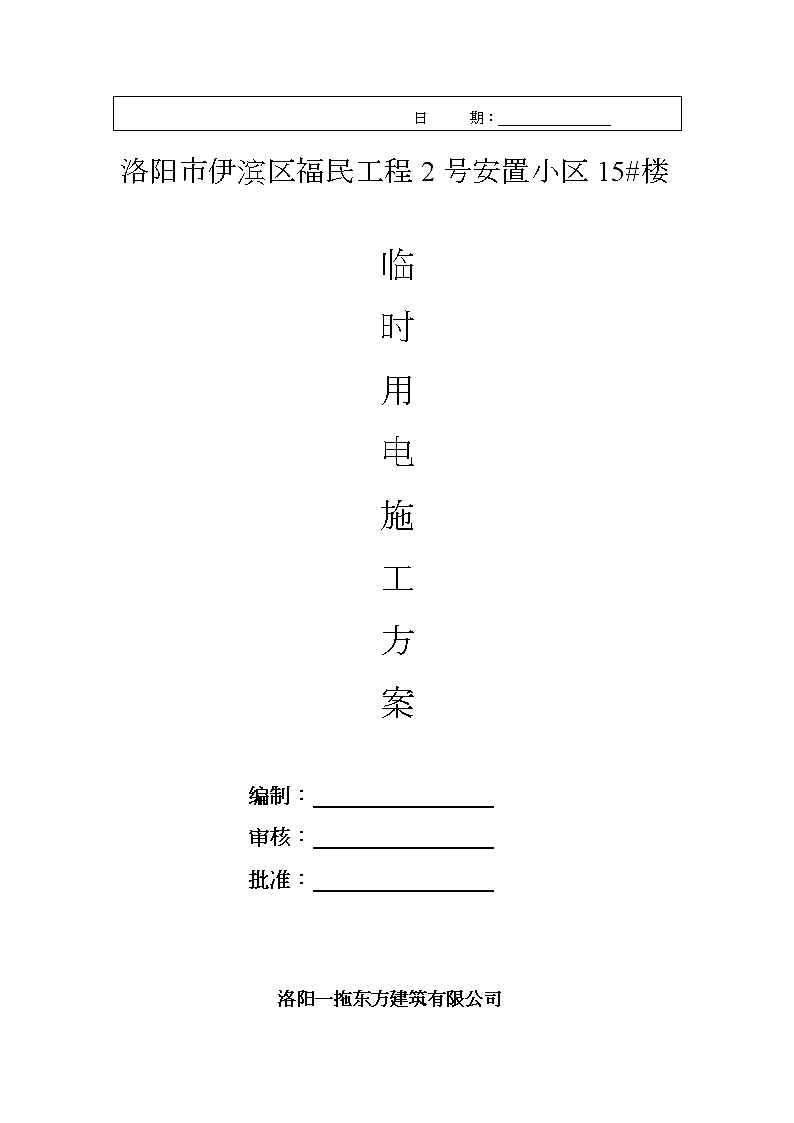

'施工现场临时用电施工方案报审表工程名称：洛阳市伊滨区福民工程2号安置小区15#楼　　　　　　　　编号：致：河南省万安工程建设监理有限公司　（监理单位）我方已根据施工合同的有关规定完成了　施工现场临时用电施工　方案的编制，并经我单位上级技术负责人审查批准，请予以审查。附：1、施工现场临时用电施工方案1份承包单位（章）项目经理：　　　　　日　　期：　　专业监理工程师审查意见：　专业监理工程师：　　　　　　　日　　　期：　　　　　　　总监理工程师审核意见：项目监理机构：总监理工程师：　　　　　　　　 日　　　期：　　　　　　　　洛阳市伊滨区福民工程2号安置小区15#楼临时用电施工方案编制：审核：批准：洛阳一拖东方建筑有限公司 2011年3月目录一、工程概况二、编制依据三、电路设置四、施工现场机械设备用电统计五、临时用电线路截面计算六、安全用电技术措施 施工现场临时用电施工方案一、工程概况洛阳市伊滨区福民工程2号安置小区15#楼工程位于洛阳市新区李村镇申明村西，为地下一层自行车库，地上十八层地上高度米，总建筑面积为：约为万平方米。二、编制依据本方案依据如下施工图纸和有关的施工规范进行编制。1、15#楼施工图纸；2、洛阳市伊滨区福民工程2号安置小区总平面布置图；3、《施工现场临时用电安全技术规范》；4、《建设工程安全生产管理条例》；5、《中华人民共和国工程建设标准强制性条文》三、电路设置根据工程特点和便于施工，配电室及总箱设在现场北边，电线采用电缆埋地的方法进行地下铺设，实行三相五线制。施工现场临时用电设置总箱，由建设单位提供总电源；施工现场临时用电平面布置图详见布置总图动力用电从总箱中分别引出五路二级配电箱：一路至塔吊；二路至钢筋场地、控制弯曲机、对焊机、切断机等用电；三路至木工场地，用于圆盘踞、平刨机、办公室、宿舍等用电；四路至混凝土输送泵车、施工电梯用电。 五路至施工现场楼层照明及动力用电。照明与动力用电分开设置四、施工现场机械设备用电统计交流电弧焊机3台×19KW=57KVA钢筋切断机GQ-402台×=15KW钢筋调直机GJ4-82台×=11KW钢筋弯曲机GW-402台×3KW=6KW对焊机2台×75KW=150KVA平板震动器2台×=3KW插式震动器2X-56台×=9KW木工圆盘锯JJK-12台×3KW=6KW灰浆机HT2002台×3KW=6KW塔吊QTZ-501台×90KW=90KW混凝土输送泵1台×75KW=75KW室内外照明总计：40KW电动机总计：236KW电焊机总计：207KVA五、临时用电线路截面计算1、配电房至总箱线路选择：BX铜芯橡皮线A、根据电流选择截面总电流I=K·P/（√3·U·COSφ）K为需要系数，取；P为总电量；U为电压，取380VCOSφ为平均功率因数，取总电量P=（K1∑P1/COSφ＋K2∑P2）＋K3P3+K4P4=×（×236/+×207）+×20+1×20=（kVA）∑P1为电动机总功率，∑P2为电焊机总容量， 总电流I=K·P/（√3·U·COSφ）=×÷÷380÷=293（A）选用≥95mm2的BV铜芯橡皮线。B、允许电压降的复核总功率∑P=236；距离L=100M；C系数取77；导线截面S=95mm2允许的相对电压降ε=∑PL/CS%=236×100÷77÷95=%＜[∑]=5%2、总箱至二级箱线路选择：BV铜芯橡皮线A、根据电流选择截面其中：一路至塔吊的总功率90KW二路至钢筋场地的总功率239KW三路至木工场地的总功率6KW四路至混凝土输送泵的总功率75KW五路至施工现场楼层室内、外照明的总功率40KW总电流I=K·P/（√3·U·COSφ）K为需要系数，取；P为总电量；U为电压，取380VCOSφ为平均功率因数，取∑P1为电动机总功率，取91KW，总电量P=（K1∑P1/COSφ）=×（×90/）=80（kVA）总电流I=K·P/（√3·U·COSφ）=×80000÷÷380÷=98（A）选用≥35mm2的BV铜芯橡皮线。B、允许电压降的复核 总功率∑P=90；距离L=60M；C系数取77；导线截面S=35mm2允许的相对电压降ε=∑PL/CS%=90×60÷77÷35=2%＜[∑]=5%根据以上的计算结果：一路、二路、四路选用35mm2的BV铜芯橡皮线三路和五路选用16mm2的BV铜芯橡皮线3、至开关箱线路选择：塔吊90KW选用25mm2的BV铜芯橡皮线混凝土输送泵75KW选用25mm2的BV铜芯橡皮线交流电弧焊机57KVA选用16mm2的BV铜芯橡皮线钢筋切断机15KW选用10mm2的BV铜芯橡皮线钢筋调直机11KW选用4mm2的BV铜芯橡皮线钢筋弯曲机6KW选用的BV铜芯橡皮线对焊机150KVA选用25mm2的BV铜芯橡皮线平板震动器3KW选用的BV铜芯橡皮线插式震动器9KW选用的BV铜芯橡皮线木工圆盘锯6KW选用的BV铜芯橡皮线灰浆机6KW选用的BV铜芯橡皮线其它电动工具选用的BV铜芯橡皮线六、安全用电技术措施1、电缆线的敷设埋地电缆线①埋地深度为60公分，并在电缆线上下均匀铺设不少于5CM的细砂，然后覆盖硬质保护层。② 埋地电缆线空越建筑物、道路、易受机械损伤的场所，以及引出地面从2米高至地下电缆，加设PVC防护套管。埋地电缆设置标志桩使用50公分木桩黄色油漆刷。③埋地电缆线接头设在地面上的专用接线盒内。接线盒做到防水、防尘、防机械损伤，远离易燃、易爆、晚腐蚀场所。进入工地内电缆线路采用埋地引入，固定点每楼层设二处。电缆水平敷设沿墙或门口固定，最大弧垂点距地为1.8米。2、室内配线室内配线，明装塑料线槽，敷设离地面2.5米以上。室内灯具距地面为2.5m。3、保护零线保护接零保护接零：电气设备正常情况下不带电的金属外壳和机械设备的金属构架与保护零线连接。保护接零作用保护接零能够使发生漏电的相线与零线之间形成单相短路，从而使设备的保护装置动作（如熔丝烧断、开关跳闸），消除了事故隐患。即使在保护装置未动作前，接零保护同样能起降低漏电设备外壳对电压的作用，避免或者减轻触电事故的发生，最大限度地保障人身安全。保护零线的要求：保护零线：由工作接地线或配电室的零线或第一级漏电保护器电原则的零线引出，专门以连接电气设备正常不带电导电部分的零线，称为专用保护零线简称保护零线。本工程保护零线是由变压器中性点直接接地引出的。 ①保护零严禁通过任何保护的专用线，要单独用一根线，不能代作它用。②保护零线作为接零保护的专用线，要单独用一根线，不能代作它用。③保护零线在整个电路中，除在工作接地线或总配电箱电源侧从零线引出外，在任何地方不得与工作零线有电气连接。④保护零线的标志为绿/黄双色线，任何情况下不准使用绿/黄双色线作负荷线。⑤一级箱的漏电保护电流300~1000MA；二级箱的漏电保护电流50~75MA；开关箱的漏电保护电流15~30MA；动作时间＜秒。4、重复接地、重复接地作用重复接地：在中性点直接接地系统中，除在中性点直接接地外，在中性线上的一处或多处再作接地，称为重复接地。重复接地的作用：①降低故障点的对地电压；②改善了保护零线的保护性能；③当零线发生断裂时（保护零线）能够减轻事故的危害程度；④缩短故障持续时间，加速保护装置（如熔体）的动作；本工程保护零线除在总配电箱处作重复接地外，还在配电线路的中间处和未端处做重复接地。具体布置见附图： 5、保护接地措施：本供电系统采用TN—S接零保护系统，并且分别在总配电箱、开关箱、塔吊、砼泵、钢筋机械等及电路末端做不少于三处重复接地。如做人工接地体，应垂直设置，接地体采用DN50管，L长度不少于，间距5m，至少二根。接地体连线采用—40×4镀锌扁钢，长度不少于10m。扁钢搭接焊时，搭接长度≥80mm。接地连线距地面—。实际操作时，可以按实测值与规范数值比较增减接地装置。6、防雷保护避雷装置作用避雷装置包括接闪器、引下线笔接地装置。接闪器装设在被保护物的顶端突出位置。当被保护物的上空出现雷云时，雷云放电总是沿着地面上最接近的物体向大地放电，避雷接闪器在建筑物顶端最突出的位置，而用具有导电性能良好的引下线和接地装置（接地电阻小于其它物体），这样雷云的大量电荷通过避雷装置流向大地，避免了发生雷击，就保护了被保护物免遭到破坏，避雷装置起到了引导、疏通雷电的作用。避雷装置要求①塔吊等机械设备上的避雷针（接闪器）长度为1.5m，用直径为12mm的圆钢制作。②引下线直接利用设备的金属结构体，保证电气连接。③接地体的安装参考重复接地装置的接地体的要求。④ 同一到电气设备的重复接地与防雷接地作用同一个接地体，接地电阻符合重复接地电阻值的要求，不大于10欧姆。7、配电箱及开关箱要求配电箱、开关箱在使用过程中按照下述操作顺序：①送电操作顺序为：总配电箱——分配电箱——开关箱；②停电操作顺序为：开关箱——分配电箱——总配电箱（出现电气故障的紧急情况除外）。配电箱、开关箱制作安装规定、要求①配电箱、开关箱装设在干燥、通风及常温场所。②总配电箱设在靠近电源的地区。③分配电箱装设在用电设备或负荷相对集中的地区，分配电箱与开关箱的距离不超过30m。④开关箱装设在所控制的用电设备周围便于操作的地方，与其控制的固定式用电设备的水平距离不超过3m。⑤配电箱、开关箱周围有足够二人同时工作的空间和通道，不堆放任何防碍操作、维修的物品。⑥固定式配电箱、开关箱的下底与地面的垂直距离；移动式分配电箱、开关箱的下底与地面的垂直距离宜大于，小于。配电箱、开关箱在制作、安装中注意事项①配电箱、开关箱必须防雨、防尘，在制作时考虑到防雨效果，整个箱体严密、端正，箱门松紧适度，便于开关。②制作时考虑到所放置电器元件的尺寸和数量，不致过小或过大，电器元件之间和箱体之间的距离符合电气规范。③有门有锁，有色标，统一编号。④配电箱、开关箱应装设端正、牢固，移动式配电箱、开关箱应装设在坚固的支架上。 ⑤配电箱、开关箱内分设工作零线和保护零玫端子板，引进箱内的电源工作零线和保护零线应首先接入端子板，然后分别通过端板接入各用电回路。工作零线端子板必须和箱体之间保护绝缘（可用胶木系列端子板）。⑥配电箱和开关箱的金属箱体、金属电器安装板（俗称二层底）及箱内电器的不带电金属底座、外壳等作保护接零。保护接零通过接接线端子板连接。端子板一般装设在箱内配电板的下部或装设在箱内底侧。并应分别标明“N”“PF”。⑦所有配电箱一律要求底进线，严禁从箱顶、箱侧、箱门处进出线，所以进出线口一定开在箱体的下面。从配电箱引入，引出加设PVC防护套管。⑧开关箱要一机一闸一保险，箱内无杂物，开关箱、配电箱内严禁动力、照明混用。⑨严禁用其它金属线代替熔丝，熔丝安装合理。8、电动建筑机械塔式起重机电气安全规定①塔式起重机电气安全规定A、电气元件的选择应考虑起重机工作时振动大，接电频繁，露天作业等特点，电气设备的控制设备和无件应设置于柜内、能防雨、防灰尘。B、电气柜（配电箱）有门锁，门内有原理图或布线图，操作指示和警告标志等。C、电气设备安装必须牢固。需要防震的电气有防震措施。电气连接接触良好，防止松脱。导线、束应用卡子固定，以防摆动。 D、电阻器设于电气室内，设置在工作人员不易接触的地方并有防护措施。E、操纵系统中设有必要的音响信号，此信号对工作场地起警报作用。F、保护零线和接地线不得用作载流回路。②塔式起重机电器保护要求A、塔式起重机应设置短路和过流保护，失压保护，零位保护.起重机一般应装有带熔断器的主隔离开关，但起重机的照明电路应由主隔离开关旁路供电，分别控制，电压不得超过250V。C、起重机必须装有紧急情况下可迅速切断总电源的紧急开关，并装在司机操作方便的地方，并涂醒目的颜色。D、塔式起重机固定部分与旋转部分之间的通道应装设安全开关或其他装置，使司机能够知道有人进入起重机旋转部位，并予以注意。③塔式起重机接零要求起重机所用的电气正常情况下不带电的金属外壳、金属线管、电缆金属外皮、安全照明变压器的金属外壳以及起重机的机身均进行保护接零，并通过机身，道轨与重复接地装置连接。④塔式起得机的防雷要求在塔顶和壁架头部装接闪器，利用塔身的金属结构作引下线（保证电气连接），与重复接地装置使用同一接地体。接地电阻符合重复接地电阻值的要求。焊接机械安全规程规定。①交流弧焊接规定 A、交流弧焊机变压器的一次侧电源线长度不大于5m，进线处必须设置防护罩。B、对于移动的电焊机，应用橡皮电缆作为电源线，固定不动时，可采取管内穿线。电焊机的电源线，不得乱绑乱拽，过道时应有保护（架空或加保护管埋地敷设），移动电焊机时应切断电源，把电源线拆下盘起来，不应随机随地拖拉，更不应使用绝缘电线不加保护乱拉乱搭。②使用电焊机要求A、电焊机的外壳（外属外壳）实行接零保护。并按规定采用保护零线连接。零线压接处应涂漆、除锈，保证良好接触。B、电焊机的绝缘检查、接线，装开关和装熔丝必须由电工完成。C、电焊工接触的机会最多，经常带电作业，容易发生触电事故，还容易发生电气火灾、爆炸和灼烫事故以及高处坠落、机械伤害事故。因此，金属焊接作业属于特种作业。必须由电焊工持证进行操作，严禁其他工种人员无证操作。D、使用焊接机械必须按规定穿戴防护用品。E、对发电机式直流弧焊机的换向器，应经常检查和维护。F、电焊机放置在防雨和通风良好的地方。焊接现场不准堆放易燃易爆物品，并在现场设置有效的消防灭火器材。混凝土搅拌注意事项A、混凝土搅拌机的用电功率一般都在以上，一般机上都带有控制箱，大都使用交流接触器控制，对于控制器部分已日久报废的，应该重新用交流接触器配好。 B、对于控制箱内已装设总开关的搅拌机，可不另设开关箱，但如果箱内无漏电保护器，必须装设额定漏电动人电流不大于30Ma，额定漏电动作时间小于的漏电保护器，如果原控制箱内装不下，还须设开关箱装设，开关、控制箱均需有门有锁。C、实行接零保护，保证金属机体的电气连接。D、由于搅拌机下面非常潮湿，所以配电管线必须离开机下，防止水浸或受潮。钢筋加工机械钢筋加工机械有：电焊、对焊机、调直剪切机、切断机、弯曲机等。①钢筋加工机械的开关箱同样距机械设备的水平距离不宜超过3m，为了防止钢筋碰触箱内电器，开关箱应铁制，箱门应关好，电源线、负荷线宜穿管埋地敷设，按规定装设，按规定装设漏电保护器和实行接零保护。工作完毕，应切断电源，锁好开关箱。②钢筋加工机械常常在外面经常受风吹日晒和雨淋，机械上的电线应保证绝缘，防止老化，电器应有防雨措施，应及时检查和修理，防止漏电。木工加工机械①所有木工机械必须实行接零保护，并在负荷线的首端装设额定漏电劝作电流不大于30mA，额定漏电动作时间不小于漏电保护器。② 木工机械本身应有开关控制，不应装设倾倒顺开关，防止碰撞误开机。带锯机、圆锯机、平面刨、压刨床等宜采用电磁启动器用按钮控制，压刨应床只准用单向开关，不准安装倒顺开关。木工机械的开关箱应放在便于操作的位置，且距机械不大于3m.③木工机械的锯末、刨花等应及时清理，防止掩埋电机、电器和进入控制箱、盒内，引起电气火灾。④所有电机、电器应处于防雨位置。夏天日光强烈，应使用电动机防晒。其他电动机械规定①平板振动器、振动棒、地面反抹光机、水磨石机、水泵（离心式水泵、潜水泵）等均实行接零保护，并在开关箱中装设额定漏电动作电流不大于15mA，额定漏电动作时间小于防溅型漏电保护器。②平板振动、振动棒、地面抹光机、水磨石机的负荷线采用耐气候型的橡皮护套铜芯软电缆，并应使用其中的绿/黄双色芯线作为接零保护专用线。操作人员应穿绝缘胶鞋（靴）、戴绝缘手套。这些机械使用在非常潮湿和有积水的场所，所以其负荷的电缆无论如何不得有接头。③各类水泵的负荷的负荷线必须YHS型防水橡皮护套电缆。长度应不小于，不得承受任何外力，更不准有接头。5、电气防火措施电气火灾是指由于电气引起的火灾，有时，电设备本身过载，接触不良式短路等虽然没有引起大火但却使电气设备本身烧毁，所以必须预防。、防止电气火灾的方法：第一从思想上重视，建立健全各项规章制度；第二认真落实“安全第一，预防为主”的方针，实行“安全生产、人人有责” ，团结一致，齐心协力，做扎扎实实的预防工作，把事故隐患消灭在萌芽状态；第三各种电气设备严格按规范、标准规定安装；第四加强维护修理，及时消除隐患；第五在容易引起火灾的地方，设置有效的消防器材。、扑灭电气火灾的安全要求：①首先切断电源，以防触电事故。注意不能直接用水泼或不顾什么性质的灭火器，拿起来就喷。②如果无法及时切断电源时，为了争取时机，就要带电灭火。带电灭火必须选择适当的灭剂。二氧化碳、四氯化碳或干粉灭火剂都不是导电的，可以用于带电灭火。不能选用泡沫灭火机，泡沫灭火机的灭火剂是有导电性。使用水枪带电灭火时，扑救人员应穿绝缘靴、戴绝缘手套，并将水枪金属喷嘴接地。带电灭火时，现场所有人员应注意电线断落后可能触及人体以及带电体接地短路后形成跨步电压。人与带电体要保护安全距离。③当火势较大，一时难以扑灭或可能引起严重后果时，立即通知消防部门。6、触电急救、发现有人触电后应；①首先抢救伤员，并防止事故扩大；②保护好现场；③立即向项目经理、安全员、施工员等报告。、对触电者的抢救： 1）首先使触电者迅速脱离电源。办法有切断电源，用干燥的木棒、竹竿挑开电线；通过绝缘物拉开触电者；用干燥的木板、塑料板等绝缘板塞进触电者身下，使其与地隔开（绝缘）；通知有关部门停电；抛郑裸金属导线，造成短路。如果触电者在高处，应同时采用防止触电者脱离电源后摔下来的措施。2）触电者脱离电源事，立即就近移至干燥、通风的位置，分情况进行现场救护。①如果触电者伤害不重，神态清醒、但心慌、无力，应让其静卧休息，注意观察，并请医生前来或送医院；②触电者失去知觉，但心跳呼吸正常，应让其舒适平卧，解开衣扣腰带，保持周围空气流通，以利呼吸，同时立即请医生前来或送医院；③当触电者已停止呼吸时，应立即进行对口人工呼吸；当触电者心脏跳动都已停止时，应立即同时进行人工呼吸和胸外心脏挤压。3）如果对触电者进行人工呼吸时，要做到准确救治，就地抢救，坚持到底，要按照操作要领，不管在现场，还是在医院的途中，都不能停止，做到医生未来不等待，自始致终不中断，直到医生确认无法救活时，方可停止抢救。'
