35kV电缆中间接头专项施工方案报审表

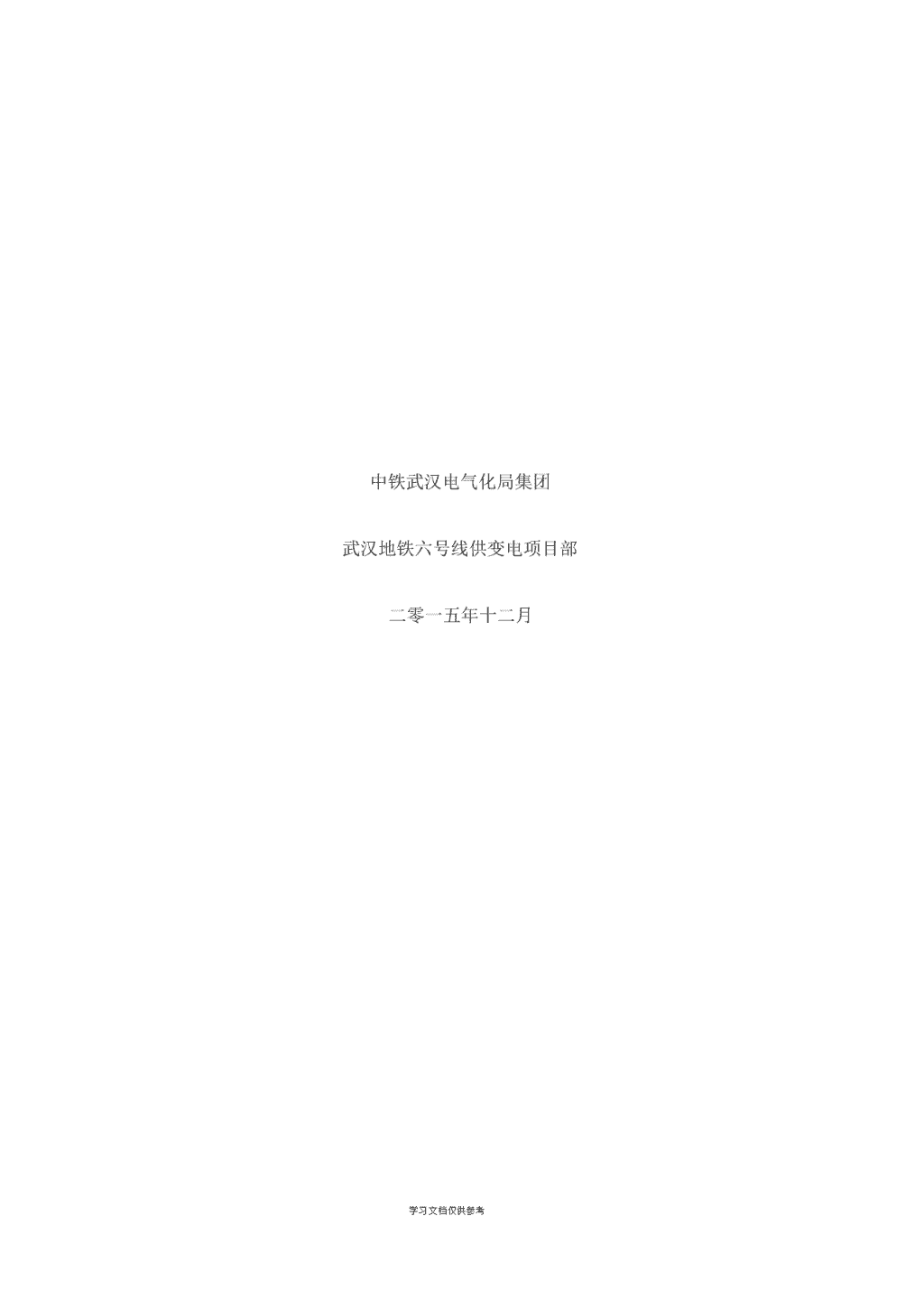

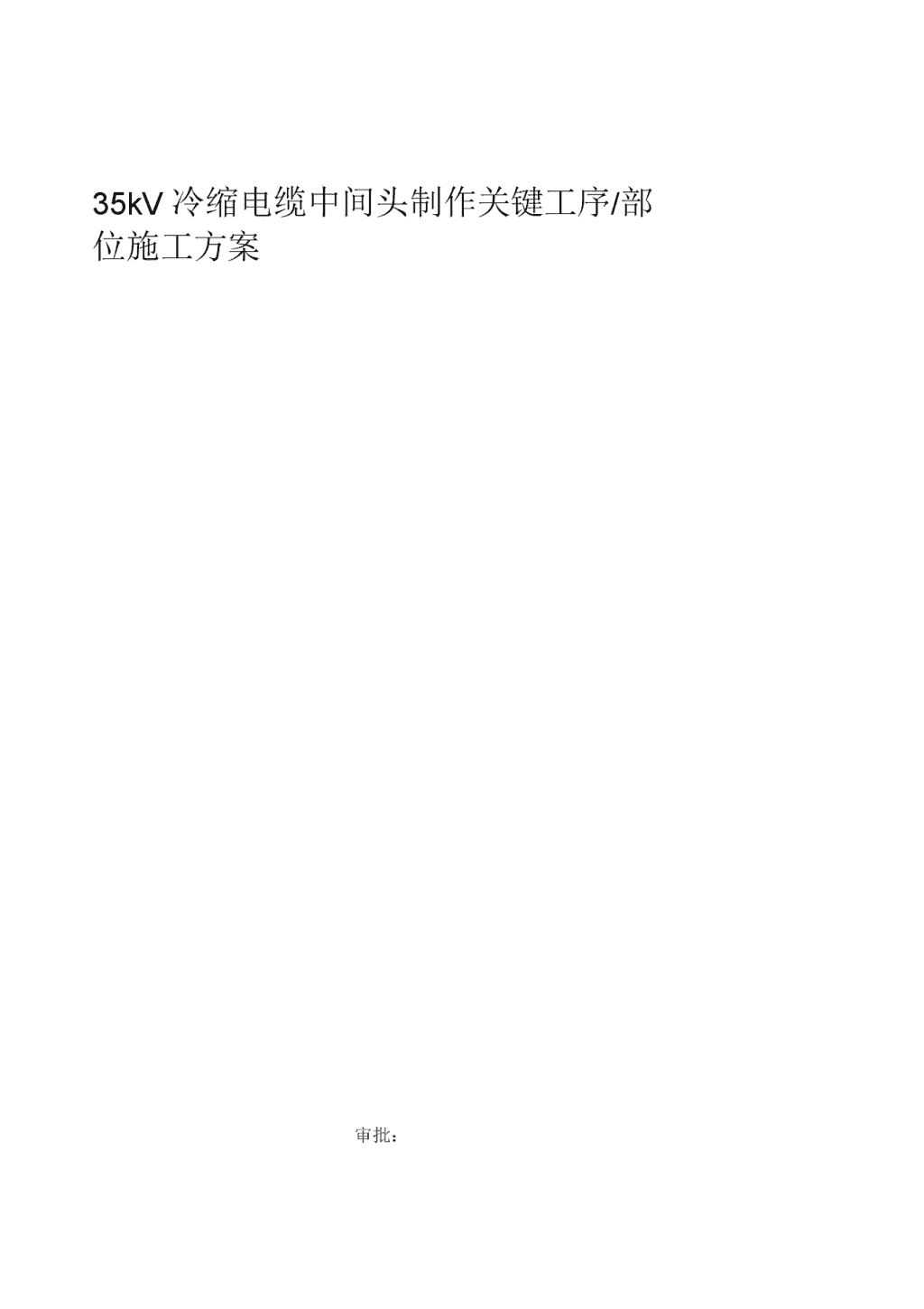

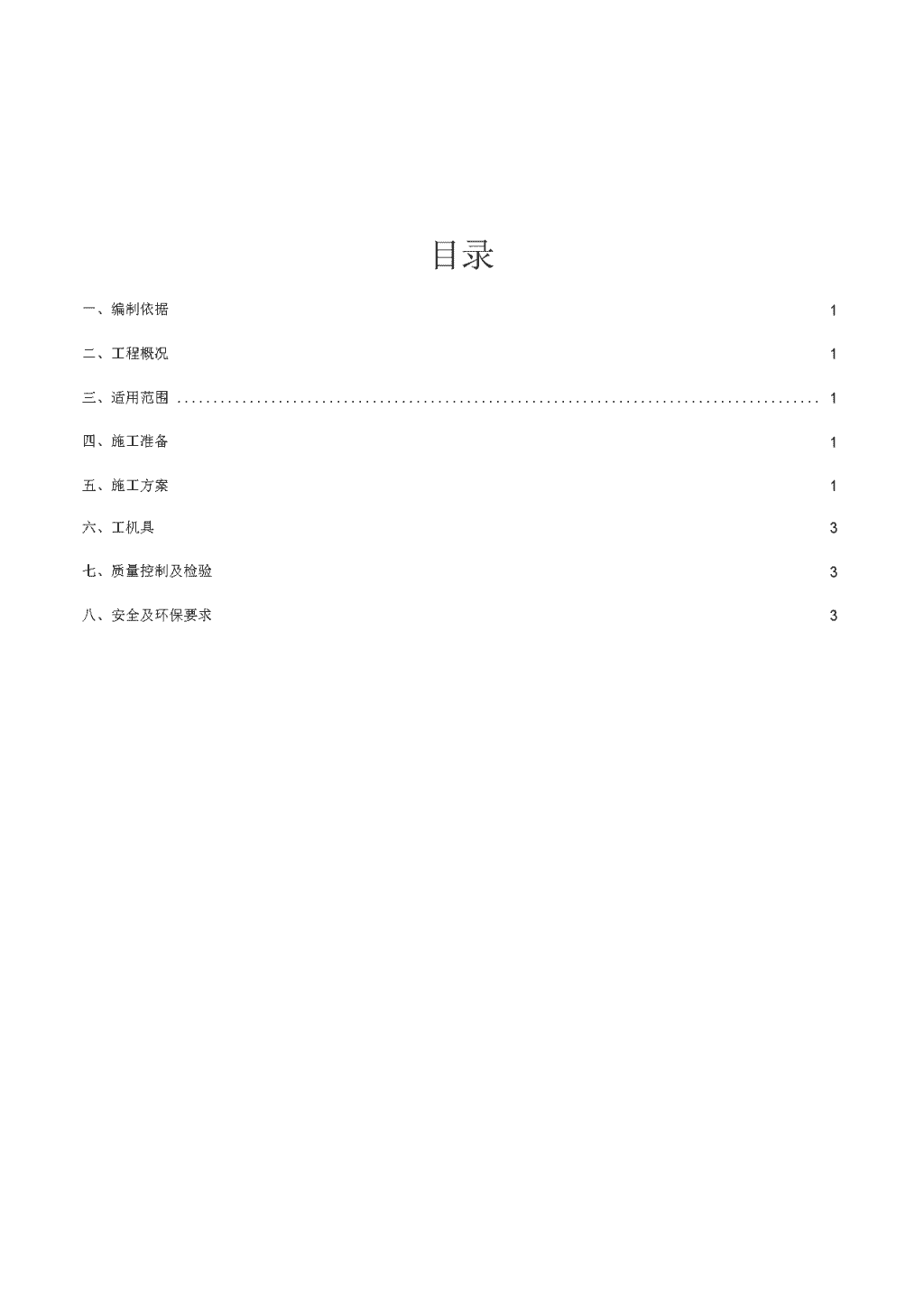

'35kV冷缩电缆中间头制作关键工序/部位施工方案审批： 中铁武汉电气化局集团武汉地铁六号线供变电项目部二零一五年十二月 目录一、编制依据1二、工程概况1三、适用范围1四、施工准备1五、施工方案1六、工机具3七、质量控制及检验3八、安全及环保要求3 35kV冷缩电缆中间头制作关键工序/部位施工方案学习文档仅供参考 35kV冷缩电缆中间头制作关键工序/部位施工方案、编制依据〔1〕《武汉市轨道交通6号线一期工程沿线供变电系统安装工程合同》〔2〕设计院提供的武汉市轨道交通6号线一期工程设计文件、资料及厂家提供的有关技术规定及安装指南。3〕《电气装置安装工程电缆线路施工及验收标准》GB50168-20064〕《电气装置安装工程接地装置施工及验收标准》5〕《电气装置安装工程：高压电器施工及验收标准》GB50169-2006GB50147-20106〕《地下铁道工程施工及验收标准》2003版〔GB50299-1999〕7〕《地铁设计标准》GB50157-20138〕《铁路电力牵引供电施工技术安全规则》(TB408—2003)〔9〕《铁路工程施工安全技术规程》TB10401-03等国家现行的施工验收的有关标准、规则和标准。二、工程概况(1)线路简介：武汉市轨道交通6号线一期工程线路长36km,全部为地下线，设站27座，平均站间距为1.366km。〔2〕6号线一期工程共设2座主变电所，分别设置在琴台站和杨汊湖站附近；正线设14座牵引变电所，金银湖停车场设1座牵引变电所，老关村车辆段设1座牵引变电所。三、适用范围适用于武汉市轨道交通6号线一期工程沿线牵引变电所及区间环网高压电缆制作。四、施工准备 35kV冷缩电缆中间头制作关键工序/部位施工方案电缆中间头附件、硅胶、清洁擦拭棉纸、砂纸、自粘性绝缘胶带。五、施工方案1〕作业程序?35kV冷缩电缆中间接头a、首先要用2500V兆欧表测电缆的绝缘电阻，应满足有关的技术规定；将电缆定位，保持200mn®叠，再将多余的电缆切除，电缆末端搁平、调直、锯齐，其端头外露长度应能方便施工。b、电缆中间接头结构的前期处理。I、剥外护层、铠装铜带、内护套等：清洁距电缆终端部约1500mm范围内电缆外护套，按图1所示尺寸剥除电缆外护层、铠装铜带、内护套、屏蔽层等，用所提供的粘贴铜带在图示位置固定屏蔽铜带。注意：在剥除内护套时应防止损伤屏蔽铜带或电缆绝缘层。n、剥外屏蔽层：按图2剥除外屏蔽层，绝缘层外表不应有任何导电物质残留。 c、接线端子和冷缩套管I、套连接管套：按图3所示将连接套管依次套在电缆上，剥除绝缘层。n、测量绝缘端口之间尺寸，确定两端半导体电层的距离小于413mm然后按尺寸1/2,在接管上确定实际中心点，按240mm在一边的铜屏蔽上找出尺寸校验点，并用PVC相色带做好标识。此处为绝缘管收缩的起始点。将绝缘管对好记号处，逆时针抽掉芯绳使冷缩绝缘收缩。出、检查中间接头的两端是否与半导电层都搭接，如有偏差，应尽快左右移动进行校正。用PVC胶带把铜网套绑扎在接头主体上，两端用恒力弹簧固定在铜屏蔽带上，修剪整齐。用Scotch23胶带半重叠将弹簧覆住。用PVC胶带把电缆三芯绑扎在一起，绕包一层Scotch2228胶带。IV、将接地线两端用恒力弹簧固定在钢铠上，搭接在外护套上的部分反折回来一起固定在钢铠上。用Scotch23胶带半重叠将弹簧连同钢铠一起覆盖住，不要包到Scotch2228防水胶带上。用Scotch2228防水胶带做接头的防潮密封，从一端护套上60mm^b半重叠绕包至另一端护套60mn#。V、从一端60mmW水胶带上半重叠绕包Armorcast装甲带至另一端60mmW水胶带，整个冷缩电缆中间接头制作工作完成。〔注意：1、用完所配Scotch2228胶带。2、为得到最正确的效果，30分钟内不得移动电缆〕。学习文档仅供参考 六、工机具兆欧表、手工钢锯、压线钳、电工刀、圆锉七、质量控制及检验?35kV电缆接头均须采用电缆供货商提供的材料制作，不得用其它材料替代。?电缆头制作，从剥切到完成必须连续作业，一次性完成，防止受潮。?中间接头处应用支撑板支撑。?当在室外进行电缆头制安时，要求空气的相对湿度为70％以下，当湿度过高时要进行加热处理。且要注意清洁，严禁在雨雾中施工，防止受潮。?本操作步骤中提供的技术参数仅供参考。实际制作按电缆头供货商的说明书要求制安。八、安全及环保要求1、安全要求1.1施工区域应设警示标志，严禁非工作人员出入。1.2施工中应对机械设备进行定期检查、养护、维修。1.3为保证施工安全，现场应有专人统一指挥，并设一名专职安全员负责现场的安全工作，坚持班前进行安全教育制度。1.4施工中，制订合理的作业程序和机械车辆走行路线，现场设专人指挥、调度，并设立明显标志，防止相互干扰碰撞，机械作业要留有安全距离，确保协调、安全施工。2、环保要求2.1为保护自然环境，在施工中，应减少甚至防止扬尘，并加大环境保护方面的投入，真正将各项环保措施落实到位。学习文档仅供参考 2.1生产中的废弃物及时处理，运到当地环保部门指定的地点弃置。2.2按环保部门要求集中处理试验及生活中产生的污水及废水。学习文档仅供参考'
