输变电工程标准化施工作业卡(土建施工部分)(最新整理By阿拉蕾)

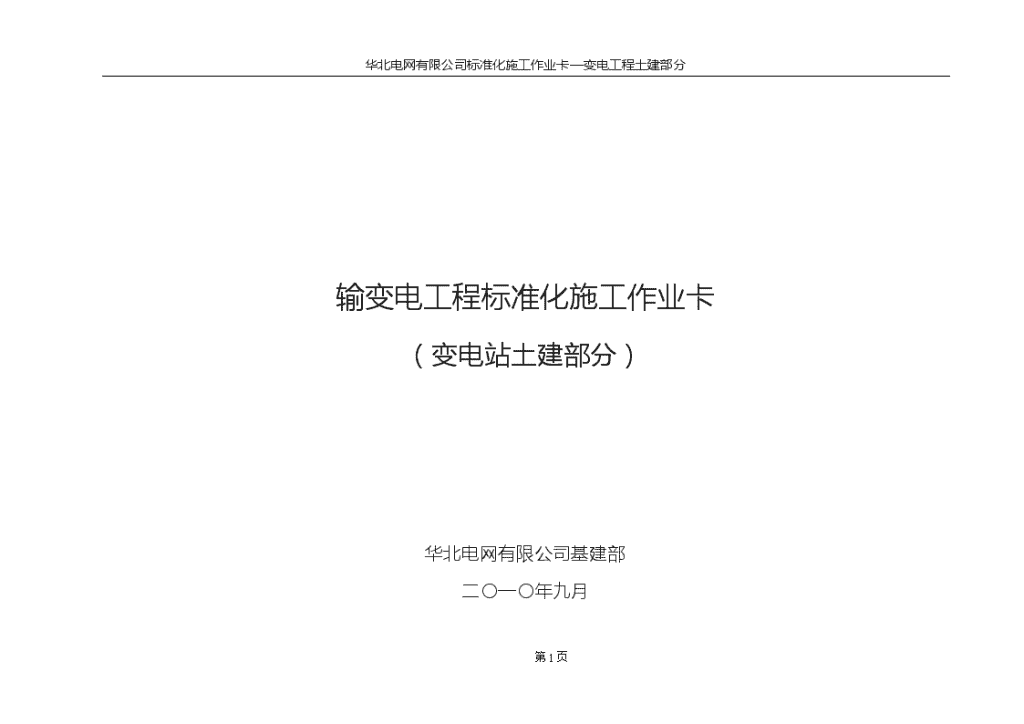

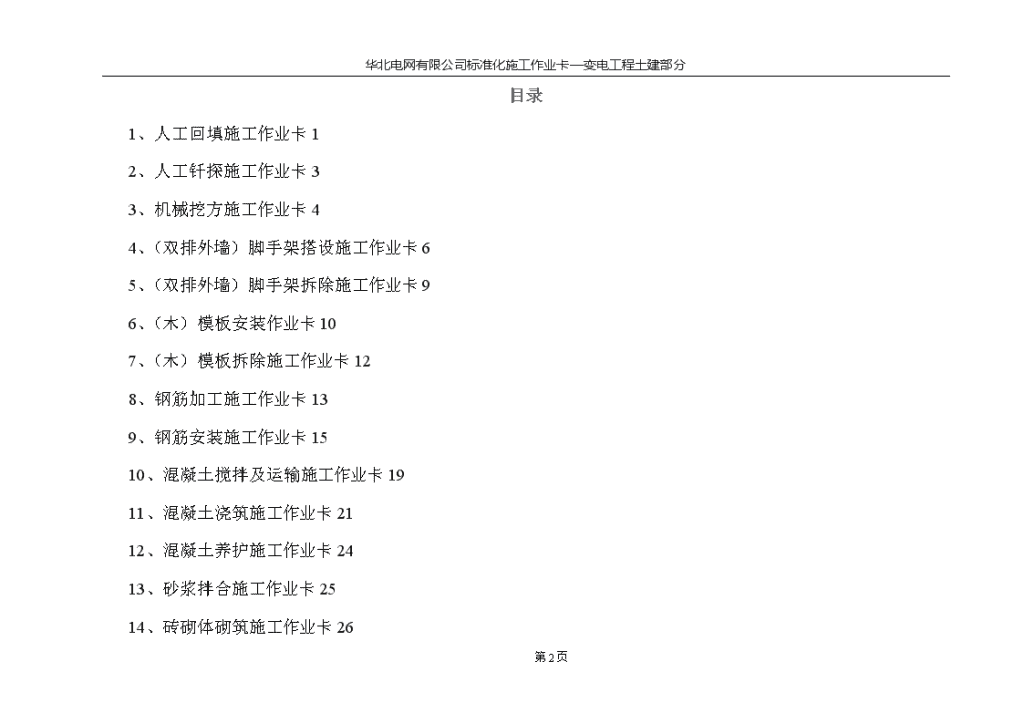

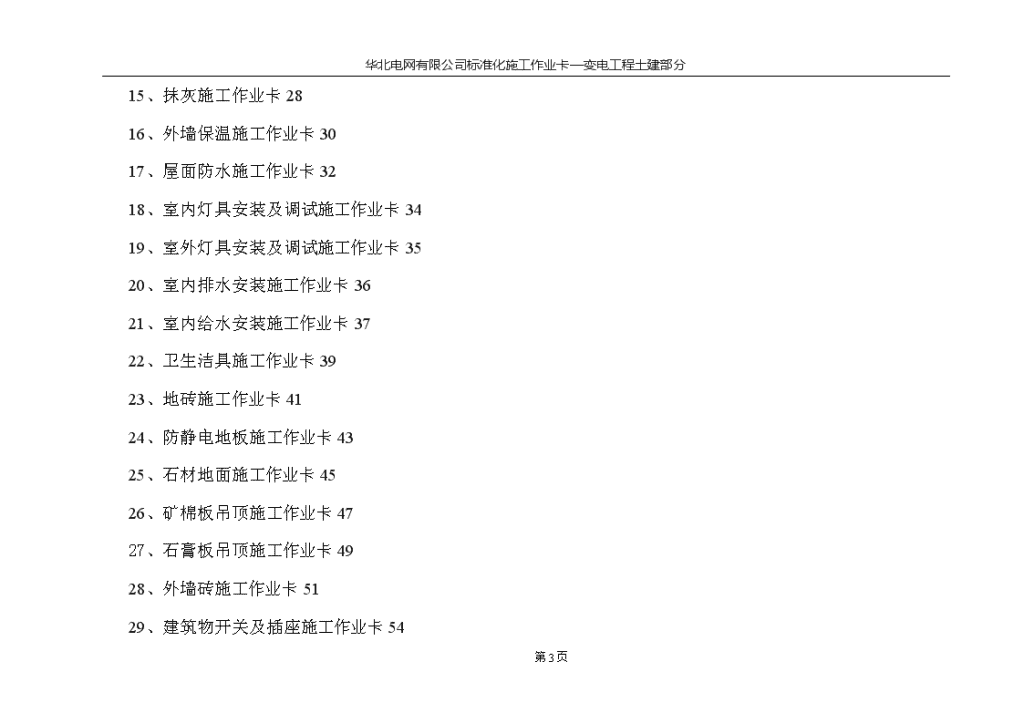

'华北电网有限公司标准化施工作业卡—变电工程土建部分输变电工程标准化施工作业卡（变电站土建部分）华北电网有限公司基建部二〇一〇年九月第59页 华北电网有限公司标准化施工作业卡—变电工程土建部分目录1、人工回填施工作业卡12、人工钎探施工作业卡33、机械挖方施工作业卡44、（双排外墙）脚手架搭设施工作业卡65、（双排外墙）脚手架拆除施工作业卡96、（木）模板安装作业卡107、（木）模板拆除施工作业卡128、钢筋加工施工作业卡139、钢筋安装施工作业卡1510、混凝土搅拌及运输施工作业卡1911、混凝土浇筑施工作业卡2112、混凝土养护施工作业卡2413、砂浆拌合施工作业卡2514、砖砌体砌筑施工作业卡26第59页 华北电网有限公司标准化施工作业卡—变电工程土建部分15、抹灰施工作业卡2816、外墙保温施工作业卡3017、屋面防水施工作业卡3218、室内灯具安装及调试施工作业卡3419、室外灯具安装及调试施工作业卡3520、室内排水安装施工作业卡3621、室内给水安装施工作业卡3722、卫生洁具施工作业卡3923、地砖施工作业卡4124、防静电地板施工作业卡4325、石材地面施工作业卡4526、矿棉板吊顶施工作业卡4727、石膏板吊顶施工作业卡4928、外墙砖施工作业卡5129、建筑物开关及插座施工作业卡54第59页 华北电网有限公司标准化施工作业卡—变电工程土建部分30、门、窗安装施工作业卡5731、消防系统安装施工作业卡6132、室外给、排水安装施工作业卡6333、全站防雷接地施工作业卡65第59页 华北电网有限公司标准化施工作业卡—变电工程土建部分1、人工回填施工作业卡工程名称：起止时间：施工队：作业地点：序号作业项目作业方法作业标准或要求安全风险预测控制措施完成情况责任人1作业准备对铁锹、打夯机等工具进行外观及接线检查。绝缘鞋、绝缘手套须满足绝缘要求。对回填土质量进行检验。1．各工种人员配备齐全并进行交底。2.铁锹头必须牢固，并有钉子锁死。3.检查工机具满足使用要求。4.夯机作业人员应正确穿带绝缘手套和绝缘鞋。5．必须确保所回填材料的质量符合规范和设计要求。1.打夯机、铁锹机具伤人2.机械漏电伤人3.深基坑边坡塌方4.扬尘伤害1.加强安全监护。2.各工种相互配合，保证机械完好。3.操作人员带绝缘手套、绝缘鞋，夯机要两人操作，一人打夯，一人扶线。检查基坑（槽）边坡。4.及时撒水拌合，操作人员戴口罩。2回填及夯实1．回填前清理基础底面，将回落的松散垃圾、砂浆、石子等杂物清除干净。2．分层铺摊，每层铺摊后用打夯机进行夯实。深浅两基坑相连时，先填夯深基础，填至浅基坑相同标高时，再与浅基础一起填夯。3．分段填夯时，交接处填成阶梯型。1.回填土的土质必须无杂物、粒径不大于50mm，土壤含水率必须满足设计要求。2.每层铺摊厚度控制在200～250mm。3.每层最少进行三遍夯实，打夯一夯压半夯，夯夯相接，行行相连，两遍纵横交叉。4.分段填夯时，阶梯型高宽比为1：2,上下层错缝距离不小于1m。5．基坑四周不满足机械夯填要求的，应采用人工夯填。6.回填土干密度其合格率不小于90％；不合格的干土质量密度的最低值与设计值的差，不大于0.08g/cm3，且不应集中。第59页 华北电网有限公司标准化施工作业卡—变电工程土建部分7.回填后，地表无塌陷和不均匀沉陷，场地标高符合设计要求。3检验每层夯实后，环刀取样送检、试验。或使用核子密度仪。每层试验压实系数符合设计图纸要求和验收规范的规定，方可继续作业。夯实标准：最小干密度素土：≥1.65g/cm3；粘土：≥1.49g/cm3；轻亚粘土：≥1.55g/cm3；亚粘土：≥1.50g/cm3；粘土：≥1.45g/cm3；砂不小于在中密状态时的干密度，中砂1.55~1.60g/cm3；砂石：≥2.1~2.2g/cm3。环刀取样时机械伤害。正确使用安全辅助工具。施工负责人：2、人工钎探施工作业卡工程名称：起止时间：施工队：作业地点：序号作业项目作业方法作业标准或要求安全风险预测控制措施完成情况责任人1作业准备基槽（坑）清理钢钎、铅锤、白灰、中砂。1.钢钎直径28mm，长度2.6m；2.铅锤重10kg。2钎探布点按绘制的布点图，在基坑内用白灰布点。1.小于0.8m，中心一排；孔间距1.5m,孔深2.1m。2.0.8～2m，两排错开；孔间距1.5m,孔深2.1m。1.摔伤、铅锤脱出造成人员砸伤1.稳固操作平台。2.加强监护。第59页 华北电网有限公司标准化施工作业卡—变电工程土建部分3.大于2m、柱基，梅花形；孔间距1.5m,孔深2.1m。3钎杆就位钎杆上预先划好30cm横线，一人两手扶正钢钎，将钎尖对准孔位。钎杆与地面垂直。4打钎一人站在操作平台上，双手托起铅锤，然后松手，让铅锤自由下落。1.铅锤高度为50cm,自由落下。2.打钎深度2.1m（如果打不到2.1m与设计协商）。3.每打入30cm记录一次锤击次数。5拔钎用铁丝将钎杆绑好，留出活套，套内插入撬棍，利用杠杆原理，将钎拔出。每拔出一段将绳套往下移一段。拔出钎后，钎孔用砖块盖好，钎孔未经验收不能堵塞或灌砂。6验收使用2.1m长钢筋抽查钎孔深度,抽查钎孔间距。1．检查合格后，钎孔灌砂应密实。2．锤击记录有异常的，及时与监理和设计联系，等待处理意见再行施工。施工负责人：3、机械挖方施工作业卡工程名称：起止时间：施工队：作业地点：序号作业项目作业方法作业标准或要求安全风险预测控制措施完成情况责任人第59页 华北电网有限公司标准化施工作业卡—变电工程土建部分1作业准备对进场施工机械进行全面检查。对施工区域进行检查。对人员和资质进行检查。1．特殊工种人员要求持证上岗。2.确定使用机械必须运转良好。3.项目部派专人指挥机械施工。4.对地下基础、管沟、线缆、接地等进行妥善处理。1.边坡塌方2.高处坠落3.施工机械倾覆机械伤害4.触电伤害5.电网事故1.完善操作规程。设专职安全监护人，各种车辆进入施工现场前，驾驶人员应了解和熟悉施工现场带电区域及与带电设备应保持的安全距离。2.基坑周边严禁超堆荷载。3.视土质特性,留有安全边坡。当坑深超过1.5米时，应设上下爬梯。4.带电施工区域进行隔离。2挖方位置确定挖掘机械按指定路线进入施工现场，在安全距离内停放，按技术人员放出的基坑边线进行开挖。1.必须按指定路线行驶。2.机械与带电体保持足够的安全距离。3.严格按放线位置进行挖方。3挖方反铲挖土机开挖基坑（槽）或管沟时，从基坑的端头以倒退行驶的方法进行开挖。自卸车配置在挖土机两侧装运土，如果开挖空间不大，挖方机械沿着基坑一侧移动，自卸车在另一侧装运土。1.土方开挖的顺序、方法必须与设计工况相一致，并遵循“开槽支撑，先撑后挖，分层开挖，严禁超挖”的原则。2.接近设计标高时，暂留15～30cm土层，用人工清槽。3.遇到地下有管线等障碍物时，停止作业，并通知技术人员。4.挖方机械距离基坑宽度不小于基坑深度1/2。5.夏季，基坑边界周围地面应设排水沟，对坡顶、坡面、坡脚采取降排水措施。第59页 华北电网有限公司标准化施工作业卡—变电工程土建部分4验收使用钢尺、盒尺、水准仪进行测量。开挖基槽(坑)的尺寸、深度及边坡符合要求。施工负责人：4、（双排外墙）脚手架搭设施工作业卡工程名称：起止时间：施工队：作业地点：序号作业项目作业方法作业标准或要求安全风险预测控制措施完成情况责任人1作业准备地基处理。确定立杆位置、铺垫板。1.肥槽回填土分层夯实，基底满足脚手架搭设承载力要求。2.垫板厚度不小于50mm。3.垫板和地面接触坚实,位置准确。1.整体倾覆2.高处坠落3.物体打击4.建筑物防雷1.搭设人员安全防护用品佩戴齐全，禁止抛掷物品。2.正确使用安全带、严禁低挂高用。3.第59页 华北电网有限公司标准化施工作业卡—变电工程土建部分采用避雷针与大横杆连通，沿钢管长度方向刷红白间隔的油漆，挂醒目标志牌；护身栏四周满挂密目安全网，白天设警示牌，夜间设红色标志灯，临边四周1m范围内不准堆料，停放机具。4.接地线采用40×4镀锌扁钢与整幢建筑物楼层内避雷系统连成一体的措施。2脚手架搭设脚手架采用双排双立杆。纵向扫地杆→立杆→横向扫地杆→小横杆→大横杆→剪刀撑→连墙件→铺脚手板→防护设施→扎安全网→脚手架出入口。1．纵向扫地杆采用直角扣件固定在距底座下皮20cm处的立杆上；2．立杆顶端高出结构檐上口1．5m,双立杆应采用双管底座。立杆接头采用对接扣件连接，立杆与大横杆采用直角扣件连接。接头交错布置，两个相邻立柱接头避免出现在同步同跨内，并在高度方向错开的距离不小于50cm；各接头中心中主节点的距离不大于60cm；3．横向扫地杆则用直角扣件固定在紧靠纵向扫地杆下方的立杆上；4．小横杆每一立杆与大横杆相交处（即主节点），都必须设置一小横杆，并采用直角扣紧在大横杆上，该杆轴线偏离主节点的距离不大于15cm。小横杆间距应与立杆柱距相同，且根据作业层脚手板搭设的需要，可在两立柱之间在等间距设置增设1~2根小横杆，其最大间距不大于75cm。5．大横杆大横杆置于小横杆之下，在立杆的内侧，用直角扣件与立柱扣紧；其长度大于3跨、不小于6m，同一步大横杆四周要交圈。大横杆采用对接扣件连接，其接头交错布置，不在同步、同跨内。相邻接头水平距离不小于50cm，各接头距立杆的距离不大于50cm。6.剪刀撑本脚手架采用剪刀撑与横向斜撑相结合的方式，随立柱、纵横向水平杆同步搭设，用通长剪刀撑沿架高连续布置，双立杆部位采用双杆通长和剪刀撑，单立杆部位则采用单杆通和剪刀撑。剪刀撑每6步4跨设置一道，斜杆扣在立柱上，另一根斜杆扣在小横杆伸出的端头上，两端分别用旋转扣件固定，在其中间增加2至4个扣结点。所有固定点中主节点距离不大于15cm。最下部的斜杆与立杆的连接点中地面的高度控制在30cm内，剪刀撑的杆件连接采用插件连接。7.连墙件采用刚性连接，垂直间距为3.60m以内，水平间距为4.0m以内。连墙杆用φ48×3.5的钢管，它与脚手架、建筑物的连接采用直角扣件。第59页 华北电网有限公司标准化施工作业卡—变电工程土建部分在结构每一外框架柱处设一组双杆箍柱拉杆与框架柱拉结。在脚手架的转角处，于框架柱上双向设置上述箍柱式拉杆。在建筑物的首层设置两道连墙件。连墙件横竖向顺序排列、均匀布置与架体和结构立面垂直，卸荷点在顶板上两框架柱间中中心距结构外皮0.7m处，预留φ80孔洞为卸荷拉筋备用。8.脚手板采用木制厚5cm、宽35cm、长不少于3.5m，在作业层下部架设一道水平兜网，随作业层上升，同时作业不超过两层。底层满铺一层脚手板，并设置安全网及防护栏杆。脚手板设置在三根水平杆上，并在两端8cm处用直径1.2mm的镀锌铁线箍绕2~3圈固定。当脚手板长度小于2m时，可采用两根小横杆，并将板两端与其可靠固定，以防倾翻。脚手板应平铺、满铺，接缝中设两根小横杆，各杆中接缝的距离均不大于15cm。靠墙一侧的脚手板离墙的距离不应大于15cm。拐角处两个方向的脚手板应重叠放置，避免出现控头及空挡现象。9．脚手架要满挂全封闭式的安全网，密目网采用1.2×6.0m的规格，用网绳绑扎在大横杆外立杆里侧。作业层脚手架立杆于0.6m及1.2m处设有两道防护栏杆，底部侧面设18cm高的挡脚板。10.出入口处再搭设6.5m×3.0m×4.5m（长×宽×高）的防护棚，上铺50mm厚的双层脚手板。11.马道宽度不小于1m，高长比小于1:3第59页 华北电网有限公司标准化施工作业卡—变电工程土建部分3脚手架验收技术员、质检员、安全员验收。搭设完成后，请监理、施工单位验收，合格后方可使用。施工负责人：5、（双排外墙）脚手架拆除施工作业卡工程名称：起止时间：施工队：作业地点：序号作业项目作业方法作业标准或要求安全风险预测控制措施完成情况责任人1作业准备拆除密目网、安全网、横幅、标牌。1．拆除脚手架必须持有技术部门签发的拆除通知单，不准擅自拆除。2．脚手架上密目网、安全网、横幅、标牌等拆除干净，叠放整齐，集中存放。1.整体倾覆2.高处坠落3.物体打击1.设专职安全监护人。2.拆除区域应隔离。3.正确使用安全带、严禁低挂高用。4.拆除的钢管、扣件、脚手板、用绳吊向下传递，严禁抛掷。5.拆除的钢管、扣件、脚手板、用绳吊向下传递，严禁抛掷。2拆脚手架拆除栏杆、脚手板→剪刀撑→小横杆→大横杆→立杆1.拆除作业必须由上而下，逐层进行的原则，严禁上下同时作业。2.不准分立面拆架或在上下两步同时进行拆架。3.做到一步一清、一杆一清。拆立杆时，要先抱住立杆再拆除最后两个扣。4.拆除大横杆、斜撑、剪刀撑时，应先拆中间扣件，然后托住中间，再解端头扣。第59页 华北电网有限公司标准化施工作业卡—变电工程土建部分3验收场地清理。拆下管件按规定堆放，拆除完毕后材料员清点材料。施工负责人：6、（木）模板安装作业卡工程名称：起止时间：施工队：作业地点：序号作业项目作业方法作业标准或要求安全风险预测控制措施完成情况责任人1作业准备检查木工机具。检验进场材料。木工机具必须完好。使用合格的板材、木方。1.物体打击2.模板挤伤3.模板倾覆4.钉子扎伤5.火灾6.机械伤害7.触电伤害1.模板组装过程两人相互配合。2.每层模板支护牢固，外露钉子及时拔掉、打弯，集中堆放。3.高处作业佩戴安全带，正确使用工具袋，不得抛掷物品。4.木工机械保护设施完好，必须严格执行机械操作规程，设备接地良好。5.加工区域合理配置灭火器。2模板制作根据图纸尺寸，在木板划线、切割。用木枋做檩做支撑，拼装符合图纸要求形状。1.划线下料尺寸符合图纸。2.拼装缝不大于1.5mm。3.拼装模板有刚度。4.制作模板的木方要将贴近面板的相对二面刨平，厚度基本一致，保证面板平整，凡锯割的面板边缘要刨光刨平。3模板涂刷脱模剂每块模板用毛刷刷隔离剂。1.涂刷全面、均匀。2.脱模剂不得沾污钢筋和混凝土接槎处。4模板组装根据施工设计图纸，现场模板组装。先弹模板基准线，按底板弹出的模板线拼装，拼装顺序为：先底层，后上层，先大块，后小块，边拼装边加固。1.模板内干净、无杂物，模板的接缝不应漏浆。2.轴线位移≤5mm3.截面、外形尺寸偏差±10mm。4.垂直偏差:模板高度≤5m时允许偏差为6mm；模板高度＞5m时允许偏差为8mm。第59页 华北电网有限公司标准化施工作业卡—变电工程土建部分5.相邻板面高低差≤2mm。6.对角线高低差≤2mm。7.对角线长度差＜-5mm8.模板表面平整度＜1mm9.两块模板拼缝的缝隙＜2mm10.横板上口标高偏差＜±5mm5加固拼装好后模板再进行垂直，整平后，用钢管加固，采用顶丝、木方支顶。确保模板位置准确，模板及其支架应具有足够的承载能力、刚度和稳定性。6验收自检合格后报项目部检验。检验模板位置准确,无漏浆缝,模板表面光滑,内部清洁,加固牢靠。施工负责人：7、（木）模板拆除施工作业卡工程名称：起止时间：施工队：作业地点：序号作业项目作业方法作业标准或要求安全风险预测控制措施完成情况责任人1作业准备拆除支撑和模板。模板拆除时，砼强度必须达到规范要求。1．拆除模板必须持有技术部门签发的拆模通知单，不准擅自拆除。2．拆除模板时砼须达到的强度：跨度≤2m时，强度≥50%；跨度≤8m时，强度≥75%；跨度＞8m时，强度≥100%；1.高处坠落2.物体打击3.模板挤伤4.火灾5.钉子扎伤1.第59页 华北电网有限公司标准化施工作业卡—变电工程土建部分悬挑结构、楼梯强度≥100%。模板拆除过程两人相互配合，外露钉子及时起掉或打弯，随拆随运，集中堆放，高处作业佩戴安全带，工器具应使用工具袋，不得抛掷物品。2.拆模板时散落范围设警示围栏模板堆放高度不得高于1.5m。3.加工区域合理配置灭火器。2拆除先拆侧向支撑，后拆竖向支撑。先拆不承重的模板，后拆承重部分的模板；自上而下。先支的后拆，后支的先拆。1.拆除下的扣件、卡钩集中堆放、钢管分规格堆放。不得撬动混凝土棱角。2.拆模后立即对墙、柱阳角加护角，进行保护，楼梯踏步的沿边加三角木板进行保护。3验收清理场地。拆除模板，轻拆轻放，分规格堆放整齐，继续周转的模板，清理干净、进行修整刷油,留待下一次使用。施工负责人：8、钢筋加工施工作业卡工程名称：起止时间：施工队：作业地点：序号作业项目作业方法作业标准或要求安全风险预测控制措施完成情况责任人1作业准备对调直机、弯曲机、切割机、套丝机等进行检查。1.认真审核钢筋下料单。2.对进场的调直机、弯曲机、套丝机、切割机等机具进行维修检查，试运转合格后由专人负责。3.钢筋在加工前应洁净、无损伤，油渍、漆污和铁锈等在使用前处理干净。1.机械伤害2.人身触电3.物体打击4.火灾1.严格执行机械操作规程，机械安全防护罩齐全。2.钢筋加工设备一机一闸一保护，钢筋尾部设挡杆。第59页 华北电网有限公司标准化施工作业卡—变电工程土建部分4.如有钢筋的品种、级别、或规格需作变更时，应办理设计变更文件。5.钢筋等材料进场时，应按现行国家标准的规定抽取试件作力学性能试验，其质量必须符合有关标准的规定后方可使用。3.加工区域合理配置灭火器。2钢筋调直应采用机械方法，也可采用冷拉方法。1．小于Φ12的圆钢，使用调直机调直。HPB235级钢筋冷拉率不大于4%，HRB335、HRB400、RRB400级钢筋冷拉率不大于1%。2．冷拉出的钢筋必须光滑，钢筋表面不得有裂纹和局部缩颈，四周不得有毛刺、棱角或划伤的痕伤，不得有水波弯曲等现象。3钢筋切断、弯曲采用切断机切断弯曲。1．大于Φ12钢筋，采用机械切断、弯曲。2．钢筋的断口不得有马蹄形或弯起等现象。3．钢筋下料长度允许偏差-5mm，+0mm。4．钢筋弯曲成型的质量要求：全长±10mm，弯起钢筋起弯点位移±20mm，弯起钢筋的弯起高度±5mm，箍筋边长±5mm。4钢筋弯钩采用机械和人工弯钩。1．HPB235级钢筋末端应作180°弯钩，其弯弧内直径不小于钢筋直径2.5第59页 华北电网有限公司标准化施工作业卡—变电工程土建部分倍，弯钩的弯后平直部分长度不小于钢筋直径3倍；当设计要求、钢筋末端需作135°弯钩时（有抗震要求），HRB335级、HRB400级钢筋弯弧内直径不小于钢筋直径4倍，平直弯钩的弯后部分长度应符合设计要求。2．对于有抗震要求的框架结构检验所得的强度实测值应符合下列规定：1）钢筋的抗拉强度实测值与屈服强度实测值的比值不应小于1.25；2）钢筋的屈服强度实测值与强度标准值的比值不应大于1.3。5验收自检合格后报项目部检验。不合格半成品不得出厂投入使用。施工负责人：9、钢筋安装施工作业卡工程名称：起止时间：施工队：作业地点：序号作业项目作业方法作业标准或要求安全风险预测控制措施完成情况责任人1作业准备按图纸，把加工好的钢筋按顺序运至施工现场。检查电源、焊机及工具。1.特殊工种人员必须持证上岗。2.进场的套丝机、电焊机等机具进行维修、检查合格后方可使用。3.钢筋安装时，受力钢筋的品种、级别、规格、数量必须符合设计要求。1.人身触电2.火花灼伤3.火灾4.高处坠落5.物体打击1.带绝缘手套，正确穿戴防护工作服。2.第59页 华北电网有限公司标准化施工作业卡—变电工程土建部分4.严格按图纸备料，钢筋按品种、规格、型号堆放。5.电源与焊机电源相符；焊机绝缘良好。6.焊机二次线地线与钢筋接触良好。严格执行机械操作规程，机械安全防护罩齐全。3.正确使用安全带，禁止低挂高用。4.钢筋加工设备一机一闸一保护，钢筋尾部设挡杆。5.安装区域合理配置灭火器。2划位置线按图纸标注尺寸，画出钢筋位置线。1.根据实际计算出需用钢筋数量2.靠近底板模板边的钢筋离模板边符合设计保护层要求。3.根据钢筋骨架大小、高度进行钢筋临时支撑搭设。3钢筋焊接（1）钢筋帮条焊：采用双面焊，帮条与主筋同级别、同直径钢筋制作，帮条与主筋之间用四点定位固定，焊接时，引弧在帮条一端开始，收弧在帮条钢筋端头上。（2）搭接焊：钢筋预弯，两钢筋同一轴线。搭接焊时，引弧在搭接钢筋一端开始，收弧在搭接钢筋端头上。1．双面焊，搭接长度不小于钢筋直径的5倍。任何情况下钢筋的锚固长度不得小于250，搭接长度不得小于300。2．接头处钢筋轴线偏移不大于0.1d。3．两点固定，定位焊缝与帮条端部或搭接端部应不小于20mm；焊缝厚度允许偏差+0.05d；焊缝宽度允许偏差+0.1d；横向咬边深度允许偏差0.5mm。4．在长2d焊缝表面上的气孔及夹渣数量不多于2个，气孔面积不大于6mm2。5.小于等于300个头为一验收批次。4机械连接对于竖向钢筋、纵向钢筋直径≥22mm时，采用等强剥肋滚压直螺纹连接1．钢筋端面切割：切口端面必须平直、整齐并与钢筋轴线垂直，若非平直面将影响钢筋的有效丝头长度，因此下料时必须使用砂轮切割机。第59页 华北电网有限公司标准化施工作业卡—变电工程土建部分2．设备调试:首先根据所加工的钢筋规格、直径选用滚压轮型号；用调整试棒调整滚丝头内孔最小尺寸，然后更换相应规格的涨开位置调节剥肋长度；调整剥肋挡块及滚压行程开关位置，保证剥肋及滚压螺纹的长度。3．剥肋滚压螺纹：为保证丝头加工长度，必须使用挡铁进行限位，使钢筋端面紧贴住挡铁；撤下挡铁后须将钢筋夹紧，再开动设备进行剥肋及滚压加工。4．丝头质量检查：用环规检查螺纹长度，误差在范围内为合格；同时用螺纹通止规检查丝头尺寸，通规能旋入，止规不能旋入或不能完全旋入为合格。5．连接钢筋时，钢筋规格和连接套的规格应一致，钢筋上螺纹的形式、螺距、螺纹外径，应与连接套一致。并确保钢筋和连接套的丝扣干净、完好无损。6．接头检验：外观检查：操作人员应认真逐个检查接头的外观质量，首先应注意钢筋与套筒的规格应一致，外露丝扣不得超过一个完整扣。质量员用力矩扳手抽检接头拧紧度。第59页 华北电网有限公司标准化施工作业卡—变电工程土建部分强度检验：同一施工条件下采用同一批材料的同等级、同形式、同规格接头，以500个为一验收批（不足500算一验收批）。每验收批中随机取3个试件作单项拉伸试验。如果有一个试件的强度不合格，应再取6个试件进行复验。复验结果中仍有一个不合格，则该验收批钢筋评为不合格。在现场连续十个检验批一次抽样全部合格时，验收批接头数量可扩大为1000个。5钢筋绑扎使用20～22号铁丝绑扎。钢筋绑扎时，靠近外围两行相交点每点都绑扎，中间部分相交点可相隔交错绑扎。依据不同绑扎部位，应指定专项的施工方案作业。1．绑扎钢筋缺扣、松扣数量不超过绑扣数的10%，不能集中。2．弯钩朝向正确，绑扎搭接长度符合规范要求。3.同一构件中相邻纵向受力钢筋的绑扎搭接接头宜相互错开。接头中钢筋的横向净距不应小于钢筋直径，且不应小于25mm。4.搭接长度应符合标准的规定；连接区段1.3L长度内，接头面积百分率：1）、对梁类、板类及墙类构件，不宜大于25%；2）、对柱类构件，不宜大于50%；3）、当工程中确有必要增大接头面积百分率时，对梁内构件不宜大于50%，对其他构件，可根据实际情况放宽。6钢筋保护层钢筋骨架垫水泥砂浆垫块、塑料垫块做保护层。1．砂浆垫块厚度依据设计要求制作。砂浆垫块与混凝土强度相同。2．塑料垫块质量符合要求1.高处坠落2.物体打击1.高处第59页 华北电网有限公司标准化施工作业卡—变电工程土建部分绑扎钢筋搭设脚手架、系安全带、操作人员佩戴安全帽、配合协调。7验收使用钢尺、线坠，经纬仪等测量仪器工具，自检合格后报项目部检验。钢筋安装尺寸和位置、垫片、保护层设置合乎规范和设计要求，钢筋绑扎焊接牢靠。施工负责人：10、混凝土搅拌及运输施工作业卡工程名称：起止时间：施工队：作业地点：序号作业项目作业方法作业标准或要求安全风险预测控制措施完成情况责任人1作业准备筛砂、洗石。1．对搅拌和运输设备进行维修检查，合格后方可使用。2．水泥和外加剂进场时必须有质量证明书及复试试验报告3．砂、石质量符合有关标准的规定，其含泥量应控制在：1）砼采用中砂或粗砂，其强度≥C30时含泥量不大于3%。＜C30时不大于5%。2）砼强度≥C30石子含泥量不应大于1%。砼强度＜C30石子含泥量不应大于2%。1.机械伤害2.触电1.搅拌机运转时，严禁将锹、耙等工具伸入罐内，必须进罐扒混凝土时，要停机进行，停机后应切断电源。2上料调整计量设备，按配合比称重。试配三次以上，与配合比相符第59页 华北电网有限公司标准化施工作业卡—变电工程土建部分投料顺序石子、水泥、砂、外加剂、水。3搅拌第一盘，先加水时搅拌筒空转数分钟，搅拌筒被充分湿润后，将剩余积水倒净；进入正常搅拌后，投料前先搅拌筒空转时，投料。搅拌完成后出料，先少许出料，目测拌合物外观质量，目测合格方可出料。每盘混凝土拌合物必须出尽。每盘搅拌时间不少于90秒。4混凝土运输混凝土搅拌好后，用机动翻斗车或机动三轮车运至施工现场。混凝土运输、浇筑及间歇的全部时间不应超过混凝土的初凝时间，混凝土不得离析5验收自检合格后报项目部检验。混凝土搅拌过程符合规范和设计要求，能够持续作业保证施工。施工负责人：11、混凝土浇筑施工作业卡工程名称：起止时间：施工队：作业地点：序号作业项目作业方法作业标准或要求安全风险预测控制措施完成情况责任人1作业准备商品砼进厂检验。需泵送的，输送泵提前就位。1．对现场使用机具等进行维修检查，合格后方可使用。2．1.机械伤害2.振捣器漏电伤人1.第59页 华北电网有限公司标准化施工作业卡—变电工程土建部分水泥、砂、石、外加剂、掺合料等符合设计要求和规范规定。3．浇注部位的模板、钢筋、预埋件及管线等安装完毕并验收合格。3.浇制平台垮塌造成的伤害振捣棒操作人员带绝缘手套，穿绝缘鞋。加强安全监护。2.浇制平台搭设牢固。2坍落度检测及试件留置混凝土运到浇注地点后要求对砼的坍落度进行检测和试件留置1.混凝土拌合物搅拌均匀，具有良好流动性、粘聚性和保水性。2.每工作班进行两次以上坍落度检查。3.混凝土的强度等级必须符合设计要求。用于检查混凝土强度的试件,应在混凝土的浇筑地点随机抽取。1）每拌制100盘且不超过100m3的同配合比的混凝土，取样不得少于一次；2）每工作班拌制的同一配合比的混凝土不足100盘时，取样不得少于一次；3）当一次连续浇筑超过1000m3时，同一配合比的混凝土每200m3取样不得少于一次；4）每一楼层、同一配合比的混凝土，取样不得少于一次；5）每次取样应至少留置一组标准养护试件，同条件养护试件的留置组数应根据实际需要确定。2混凝土浇筑高差超过2米，使用溜槽、串桶下料到浇筑位置。下料过程要有专人检查模板、钢筋是否变形、移位等现象。1.混凝土下料高度大于2m采用溜槽、串桶；小于2m直接下料，分层连续浇筑。2.每层厚度为振捣器作用部分长度1.25倍，厚度不大于400mm。第59页 华北电网有限公司标准化施工作业卡—变电工程土建部分3.增加砼浇筑间歇时间，浇筑混凝土应连续进行。如必须间歇，其间歇时问应尽量缩短。并应在前层混凝土初凝之前，将次层混凝土浇筑完毕。问歇的最长时间应按所有水泥品种及混凝土初凝条件确定,一般超过2小时应按施工缝处理。4.施工缝留置，施工缝处须待已浇混凝土的抗压强度不少于1.2MPa时，才允许继续浇混凝筑。在施工缝处继续浇筑混凝土前，混凝土施工缝表面应凿毛，清除水泥薄膜和松动石子，并用水冲洗干净。排除积水后，先浇一层水泥浆或与土成分相同的水泥砂浆然后继续浇筑混凝土。5.冬期施工，一般应选用硅酸盐水泥或普通硅酸盐水泥，用蒸汽直接养护混凝土时，应选用矿渣硅酸盐水泥。水泥标号不宜低于425号，每立方米混凝土中的水泥用量不宜少于300kg，水灰比不应大于0.6。并加入早强剂。3混凝土振捣每浇筑一层，用φ50和φ30振捣棒（φ30振捣棒用于钢筋密集处位置）插入式振捣棒振捣。插入式振捣器应快插慢拔，插点均匀排列，逐点移动，移动间距不大于振捣棒作用半径的1.5倍，振捣上一层时，插入下层50mm。不得遗漏、过振，做到振捣密实。振捣棒应距洞边30cm以上，以避免模板位移4找平、压光第59页 华北电网有限公司标准化施工作业卡—变电工程土建部分每振捣完一层，随即用木抹子找平。砼浇注完成后及时修整、压光。1、混凝土内实外光，表面平整、美观、无裂纹。2、预埋件安装平整、防腐规范；预留孔洞等位置准确，预埋件无空鼓。6验收自检合格后报项目部检验。混凝土强度达到规范和设计要求，表面观感好。施工负责人：12、混凝土养护施工作业卡工程名称：起止时间：施工队：作业地点：序号作业项目作业方法作业标准或要求安全风险预测控制措施完成情况责任人1作业准备模板拆除模板拆除全部完毕。2自然养护加盖塑料薄膜、草帘，适当浇水养护。对面积较大的板状结构，可在四周砌一皮砖或沿周边用粘土等围住，进行蓄水养护。1．混凝土应在浇筑完毕后12小时内（炎夏时2～3小时内，干硬性砼在1～2小时内）对砼加以覆盖和浇水。2．混凝土的浇水养护的时间，对采用硅酸盐水泥、普通硅酸盐水泥或矿渣硅酸盐水泥搅制的混凝土，不得少于7d，对掺用缓凝外加剂或有抗渗性要求的混凝土，不得少于14d。3．浇水次数以保持砼在整个养护期间始终处于湿润状态为度。当气温在15℃1.高处坠落2.火灾3.冬期施工一氧化碳中毒1.混凝土养护区内地面和结构水平面上的孔、洞必须封闭牢固。2.养护覆盖材料应具有阻燃性，使用完毕应及时清理，运至规定地点。3.冬期施工保证通风良好。第59页 华北电网有限公司标准化施工作业卡—变电工程土建部分左右时，每天浇水2～4次，气侯干燥时应适当增加。4．混凝土的养护用水应与拌制用水相同。5．当混凝土强度不小于1.2Mpa时才允许上人进行下道工艺。2大体积砼养护保温保湿养护大体积砼测温采用钢管，下端砸扁加焊，可沿浇筑高度测量底部、中部及表面的温度，测点距边角和表面大于50mm。3验收自检合格后报项目部检验。保证成品砼质量。施工负责人：13、砂浆拌合施工作业卡工程名称：起止时间：施工队：作业地点：序号作业项目作业方法作业标准或要求安全风险预测控制措施完成情况责任人1作业准备人工筛砂。机械检查。砂含泥量不大于3%、不得含草根等杂物。机械运转良好。1.筛子倾倒伤人。2.推车倾倒伤人。3.机械漏电伤人。1.筛子支设牢固。2.道路通畅，无障碍物。3.设备外壳接地良好。2上料用手推车装料后，经过泵称倒入混料斗。根据配合比精确计量原材料。3搅拌1.每盘搅拌时间不少于2分钟.2.砂浆拌合物搅拌均匀、颜色一致，具有良好得稠度、保水性。3.小于或等于250m3砌体，必须留置一组试块。第59页 华北电网有限公司标准化施工作业卡—变电工程土建部分第一盘，先加水时搅拌筒空转数分钟，搅拌筒被充分湿润后，将剩余积水倒净；进入正常搅拌后，投料前先搅拌筒空转，再投料。搅拌完成后出料，先少许出料，目测拌合物外观质量，目测合格方可出料。每盘砂浆拌合物必须出尽。4验收自检合格后报项目部检验。保证砂浆质量满足规范和设计要求。施工负责人：14、砖砌体砌筑施工作业卡工程名称：起止时间：施工队：作业地点：序号作业项目作业方法作业标准或要求安全风险预测控制措施完成情况责任人1施工准备放线、浇水、地基找平、砂浆。砖浇水，粘土砖在砌筑前24小时浇水湿润。1.水浸入砖四边1．5cm为宜，含水率为10%～15%。2.雨季不得使用含水率达到饱和状态的砖砌筑；温度低于零度时可不浇水，但必须加大砂浆和易性。1.砖垛、脚手架坍塌。2.高处坠落3.物体打击1.正确使用防护用品。2.设置安全防护设施。3.砖垛应置于坚硬地面，观察砖垛是否发生倾斜。4.脚手架设安全立网，设置踢脚板；作业人员佩带工具袋，增设临边防护。2立皮数杆水准仪超平定位，绑扎固定立皮数杆，其间距不大于15m，转角处设皮数杆，注明砌筑皮数及砌筑高度。3砌砖砌体采用满丁、满条、梅花丁等砌法。①盘角②挂线：长墙一根通线，中间设几个支线点。③砌砖方法：采用“三一砌砖法”即一铲灰、一块砖、一挤揉砌。④留槎。1.盘角必须对照皮数杆的砖层和标高，灰缝大小均匀一致。2.砌筑一砖半墙以上挂双面线。3.砌体砂浆密实饱满，砌体水平灰缝砂浆饱满度不小于85%。4.内外墙交界处必须留斜槎，外墙转角处严禁留直槎。留槎长度不小于墙体高度2/3，平直、通顺。第59页 华北电网有限公司标准化施工作业卡—变电工程土建部分5.砌体加筋：砖墙的转角处和交接处应同时砌筑，均应错缝搭接，所有填充墙在互相连接、转角处及与混凝土墙连接处均应沿墙高设置通长拉结筋。对不能同时砌筑而又必须留搓时，应砌成斜搓。如临时间断处留斜搓确有困难时，除转角处外，也可留直搓，但必须做成阳搓，并加设拉结筋，拉结筋的数量按每12cm墙厚原放置一根直径6mm的钢筋，间距沿墙高不得超过50cm，埋入长度从墙的留搓处算起，每边均不应小于50cm，未端应有90°弯钩。6.砖墙每日砌筑高度不宜超过1.8米。4验收自检合格后报项目部检验。砌体质量符合规范和设计要求，表面观感好。施工负责人：15、抹灰施工作业卡工程名称：起止时间：施工队：作业地点：序号作业项目作业方法作业标准或要求安全风险预测控制措施完成情况责任人1作业准备墙面清理。抹灰所用1.高处坠落1．超过2米第59页 华北电网有限公司标准化施工作业卡—变电工程土建部分材料准备。砂含泥量不大于3%、不得含草根等杂物。水泥的凝结时间和安定性复验应合格。2.物体打击，作业人员须系安全带，脚手架设安全立网。转移作业位置时不得失去保护，手扶的构件必须牢固。2．作业人员严禁抛扔物件，避免交叉作业。2墙面基层处理墙面清理，洒水浇墙。1.墙面无砂浆、灰尘、污垢等杂物对蜂窝、麻面等应剔到实处,刷素水泥浆一道。2.提前一天对墙体浇水，水浸入墙10mm厚。3．抹底子灰前基层要先浇水湿润，底子灰表面应扫毛或划出纹道，经养护一、二、天后再罩面，次日浇水养护。墙面基层表面灰尘、污垢等清除干净。3贴灰饼、冲筋地面规方，根据墙体平整垂直情况、进行吊垂直、套方、找规矩、抹灰饼然后用相同砂浆标筋。1.抹灰饼用1：3水泥砂浆。2.每间隔1米，一道“筋”。3.一道墙面上标筋在一个平面上，筋宽为3cm。4打底、罩面过杠找平，铁抹子压光。1.面层要平整、垂直、线、角垂直方正、无空鼓；2.底灰抹好后，用刮杠刮平，木抹子搓毛。3.打底罩面压光。4.表面光滑、洁净、颜色均匀，无抹纹，线角和灰线平直方正，清晰美观，无空鼓。第59页 华北电网有限公司标准化施工作业卡—变电工程土建部分5.门窗口用1：2水泥砂浆5验收自检合格后报项目部验收合格后方可进行下道工序用校验合格的检测工具进行验收。施工负责人：16、外墙保温施工作业卡工程名称：起止时间：施工队：作业地点：序号作业项目作业方法作业标准或要求安全风险预测控制措施完成情况责任人1作业准备检查保温材料。墙面清理，洒水浇墙。墙面应清理干净，清洗油渍清扫油灰对不平的墙面进行修补等。外墙保温材料的品种性能应符合设计要求。1.高处坠落2.物体打击3.火灾1.超过2米，作业人员须系安全带。2.设安全立网。3.转移作业位置时不得失去保护，手扶的构件必须牢固。4.作业人员严禁抛扔物件，避免交叉作业。5.禁止明火作业，施工区域合理配置灭火器。2墙体基层抹灰冲筋、分层抹灰压实。抹灰前应先检查基体表面的平整，以确定其抹灰厚度，抹灰前应在大角的两面，弹出抹灰层的控制线，以作为打底的依据。并在水平方向冲筋确保墙面垂直平整。3铺贴粘结胶泥、粘贴保温板。配套专用胶过杠尺找平整和垂直。1.保温板粘贴前,应在基层水平面上弹线确定保温板粘贴模数。2.粘贴保温板时，应自上而下水平铺设。竖向不应有通缝,错缝宽度不宜小于100mm。3.第59页 华北电网有限公司标准化施工作业卡—变电工程土建部分保温板对缝应紧密，最大缝隙不超过3mm垂直偏差不应大于3mm，板面平整度偏差不应大于3mm。4.保温板与基体或基层粘结胶泥铺盖面积不应小于30%，且应点状均匀布胶，胶泥压实后的厚度控制在2-5mm，以保证粘结牢固。4保护层施工1.在保温层施工完毕，待粘贴胶泥强度达到60%后方可进行。2.在外墙阳角两侧100mm范围内应增加做加强网布。5挂网抗裂砂浆将抗裂网进行满刮，厚度为不露网为准。1．应卷入门窗口四周，并贴至门窗框为止。2．严禁出现纤维松弛不紧，纤维错位、倾斜，网布外鼓，褶皱等现象。网布搭接长度水平方向不得小于70mm，垂直方向不得小于50mm。3．最外层胶泥抹完后，严禁出现玻璃纤维外露，不得有明显的玻璃纤维网布显影，砂眼、抹纹、接茬等痕迹,表面应平整。6保护层养护1.做保护层时任何部位严禁使用干水泥。2.保护层施工时，严禁阳光爆晒，保护层终凝前严禁水冲。第59页 华北电网有限公司标准化施工作业卡—变电工程土建部分3.保护层终凝后应及时喷水连续养生48h-72h，在养生期间严禁撞动。4.保护层应使用抗裂砂浆7验收自检合格后报项目部验收用校验合格的检测工具进行验收。施工负责人：17、屋面防水施工作业卡工程名称：起止时间：施工队：作业地点：序号作业项目作业方法作业标准或要求安全风险预测控制措施完成情况责任人1作业准备对屋面进行清扫，清除灰渣和尘土等。检验防水材料。检查基层。1.特殊工种须持证作业。2.施工防水层前将已验收合格的基层表面清扫干净。不得有浮尘、杂物等影响防水层质量的缺陷。3.防水材料复试合格后方可使用。4.基层的排水坡度、含水率满足要求。1.高处坠落2.有害气体侵害3.火灾4.物体打击1.设置安全监护人。2.佩带防护用具。3.施工区域合理配置灭火器。2涂刷基层处理剂屋面满刷防水胶，不得有漏刷部分。1.将卷材铺展在干净的基层上，用长把滚刷蘸CX-404胶滚涂均匀。应留出搭接部位不涂胶，边头部位空出100mm，卷时要端头平整，卷劲一致，直径不得一头大，一头小，并要防止卷入砂粒和杂物，保持洁净。2.第59页 华北电网有限公司标准化施工作业卡—变电工程土建部分已涂底胶干燥后，在其表面涂刷CX-404胶，用长把滚刷蘸CX-404胶，不得在一处反复涂刷，防止粘起底胶或形成凝聚块，细部位置可用毛刷均匀涂刷，静置晾干即可铺贴卷材。3卷材铺贴先做附加层（女儿墙根部和出屋面的管道周围和出水口）→粘贴第一层→粘贴第二层1.双层铺贴防水层，第二层铺贴的卷材，必须与第一层卷材错开1/2幅宽，其操作方法与第一层方法相同，上下层卷材不得垂直铺贴。2.保护墙卷材甩槎：底板防不甩槎留置在底板砖模上，防水卷材应卷过临时保护墙甩头，第一层及第二层预留长度分别300及600mm。4封边卷材边缘与女儿墙凹槽相交处采用砂浆封堵卷材表面平整、粘结牢固。5蓄水试验封堵出水口防水，蓄水高度50mm~100mm。水面覆盖整屋面卷材防水层施工后，经隐蔽工程验收，确认做法符合设计要求，应做蓄水试验，确认不渗漏水，方可施工防水层保护层。6做保护层配料搅拌、保护层厚度和分隔缝设置按设计要求进行施工所有工序完成后，确认无渗漏的情况下，非上人屋面用长把滚刷均匀涂刷着色保护涂料；上人屋面根据设计要求做块材等刚性保护层。7验收自检合格后报项目部验收做蓄水试验，确认不渗漏水。施工负责人：18、室内灯具安装及调试施工作业卡第59页 华北电网有限公司标准化施工作业卡—变电工程土建部分工程名称：起止时间：施工队：作业地点：序号作业项目作业方法作业标准或要求安全风险预测控制措施完成情况责任人1作业准备对照设计图纸选择各个部位灯具型号规格。1.特殊工种须持证上岗。2.实际安装灯具与设计图纸相符，灯具完好。1.触电2.高处坠落3.物体打击4.火灾1.断电作业。2.严禁非电工操作，持证上岗。3.严格按照手持电动工具操作规程作业。4.操作区域合理配置灭火器。2灯具安装各种类型的灯具安装固定可靠；接线盒、熔断器盒防水密封垫完整。1.吊顶安装后，根据灯具安装位置进行弹线，灯具与吊顶面板保持一致横竖成线。2.灯具完整、无碎裂，固定可靠。3.非吊顶灯具安装吊杆横竖成线灯具一致。3照明回路测试用500兆欧表测试。绝缘测试：1.导线绝缘值符合设计要求，2.灯具安装完毕，回路整体绝缘测试，同时检查灯具控制器。4通电试运行灯具安装完毕，回路整体绝缘测试，同时检查灯具控制器。将所有开关、照明、插座全部试运行，8个小时检查一次，通电时间不低于24小时，检查试验合格。6验收自检合格后报项目部验收整体验收合格。施工负责人：19、室外灯具安装及调试施工作业卡工程名称：起止时间：施工队：作业地点：序号作业项目作业方法作业标准或要求控制措施完成情况责任人第59页 华北电网有限公司标准化施工作业卡—变电工程土建部分安全风险预测1对照设计图纸选择各个部位灯具型号规格。实际安装灯具与设计图纸相符，灯具完好。1.触电。2.高处坠落。3.物体打击。4.火灾。1．断电作业。2．严禁非电工操作，持证上岗。3．严格按照手持电动工具操作规程作业。4．操作区域合理配置灭火器。2灯具安装嵌入式灯具安装户外灯具安装1.根据灯具安装位置进行弹线。2.灯杆的高度一致。灯杆基础高度一致。3.安装灯具要固定牢固，芯线引致灯具需穿出灯柱时，出口设置在隐蔽位置并做好防水。3照明回路测试用500V兆欧表测试。灯具安装完毕，回路整体绝缘测试，同时检查灯具控制器。绝缘测试值不小于1MΩ。4通电试运行灯具安装完毕，回路整体绝缘测试，同时检查灯具控制器将所有照明全部试运行，8个小时检查一次，试运行时间不低于24小时，通电检查试验合格。5验收自检合格后报项目部验收整体验收。施工负责人：20、室内排水安装施工作业卡工程名称：起止时间：施工队：作业地点：序号作业项目作业方法作业标准或要求安全风险预测控制措施完成情况责任人1作业准备确定排水管的位置。确定排水管的坡度符合设计标准。2排水安装立管安装、支管安装1.粘连牢固，坡度均匀，干管安装完后做闭水试验。找坡后固定。1.高处坠落1.第59页 华北电网有限公司标准化施工作业卡—变电工程土建部分将预制加工的管子，在安装部位进行安装。2.将排水支管水平吊起，涂抹粘结剂，用力推入预留管口。3.排水立管每层设一伸缩节、检查口立管必须垂直，按图纸留置三通位置。管道安装时站在平稳的操作台上施工，高处作业戴好安全带。3试验排水管道通球、通水试验。1.灌水高度应不低于底层卫生器具的上边缘或底层地面高度。2.满水15min水面下降后，再灌满观察5min，液面不降，管道及接口无渗漏为合格。3.排水主立管及水平干管道均应做通球试验，通球球径不小于排水管道管径的2/3，通球率必须达到100%。4验收自检合格后报项目部验收合格后方可进行下道工序。经验收合格符合要求再进行埋管。施工负责人：21、室内给水安装施工作业卡工程名称：起止时间：施工队：作业地点：序号作业项目作业方法作业标准或要求安全风险预测控制措施完成情况责任人1作业准备确定给水管的位置。提前做好墙面预留位置不可二次剔槽。1.触电伤害1.严格执行手持电动工具操作规程。2管道支架制作、安装在砖墙上安装采用预留洞，M5水泥砂浆填塞固定；混凝土墙、柱用膨胀栓固定。安装牢固。3干管安装第59页 华北电网有限公司标准化施工作业卡—变电工程土建部分安装从总管入口开始，安装后找直找正。总管有坡度，坡向水表井；干管在回填前进行水压试验，做隐蔽验收。找正固定4支管安装给水支管从立管甩口处依次进行安装，预留接卫生洁具口高度，找正找直固定，暗装管不能有活结头。5试验给水管道压力试验。室内给水管道的水压试验必须符合设计要求。当设计未注明时，各种材质的给水管道系统试验压力均为工作压力的1.5倍，但不得小于0.6MPa。6管网冲洗采用压力泵与管网连接管网中水的冲洗流速应不小于3m/s。管网进出水透明度一致为合格。7验收自检合格后报项目部验收合格后方可进行下道工序1.地下室或地下构筑物外墙有管道穿过的，应采取防水措施。对有严格防水要求的建筑物，必须采用柔性防水套管。2.给水管道必须采用与管材相适应的管件。生活给水系统所涉及的材料必须达到饮用水卫生标准。3.生活给水系统管道在交付使用前必须冲洗和消毒，并经有关部门取样检验，符合国家《生活饮用水标准》方可使用。施工负责人：22、卫生洁具施工作业卡第59页 华北电网有限公司标准化施工作业卡—变电工程土建部分工程名称：起止时间：施工队：作业地点：序号作业项目作业方法作业标准或要求安全风险预测控制措施完成情况责任人1作业准备根据卫生施工图纸统计出各种卫生洁具所需要加工和支托架数量，根据卫生洁具实样，和标准图集画出各种支架的详细草图应能与所使用的卫生洁具配套使用，并有产品合格证，水箱配件必须使用进水口高于水面的卫生洁具水箱配件。1.触电伤害1.严格执行手持电动工具操作规程。2.使用的手持电动工具经检测安全绝缘性能良好，操作性能良好。3.临电线路布置合理，照明电器符合安全要求。2卫生洁具预装固定卫生洁具不得活动，根据卫生洁具确定支架长度，按施工图纸确定数量集中预制卫生器具的安装应布置好冷热水和排水管的接口位置，卫生洁具进场要验收，检查外表光滑、造型周正、边缘平滑、无棱角毛刺、无裂纹、色调一致、零配件外表光滑、电镀均匀、螺纹清晰、锁母松紧适度、无砂眼裂纹。3卫生间洁具安装将支架的弯勾，勾紧卫生洁具，使卫生洁具背后与墙贴紧，这时可以安装返水弯，塑料返水弯可以在丝扣上抹上少量油灰，缠上细麻丝，或用少量油灰缠上生料带拧紧返水弯，返水弯与排水管甩口内不能低于30毫米，并且排水塑料管部加热用木模将管口扩成喇叭口。1.配件与卫生洁具应配套。部分卫生洁具应先进行预制再安装。2.卫生器具安装要考虑墙面排砖，挂墙安装的器具两边墙砖应对称。大便器周边地砖要对称排布。地漏位于单块地砖中间。4卫生洁具外观检查稳装后洁具应做好检查。表面洁净，无裂痕和缺损。第59页 华北电网有限公司标准化施工作业卡—变电工程土建部分5通水满水试验卫生洁具放满水，达到溢水之后，检查溢水口是否通畅。]Ma2*E!p 1.排水栓和地漏应平正、牢固，低于排水表面，周边无渗漏。地漏水封高度不得小于50mm。2.卫生器具各个连接件不渗不漏，给排水畅通6验收自检合格后报项目部验收表面洁净，无裂痕和缺损，排水栓和地漏应平正、牢固，不渗不漏给排水畅通。施工负责人：23、地砖施工作业卡工程名称：起止时间：施工队：作业地点：序号作业项目作业方法作业标准或要求安全风险预测控制措施完成情况责任人1作业准备基层表面的杂物应清理干净。预排砖。放线、找方。1.基层表面的杂物应用压力水冲洗干净。2.不出现小于1/2宽度的条砖。3.墙地砖对缝。4.砖面层的表面应洁净、图案清晰，色泽一致。5.板块无裂纹、掉角和缺楞等缺陷。1.机械伤害2.触电伤害3.物体打击1.切割地砖的操作人员必须戴好防尘口罩。2.废料不得乱扔，做到工完、料净、场地清。不得留有障碍物。3.在铺砖时，检查一下皮锤是否牢固，防止脱落伤人。第59页 华北电网有限公司标准化施工作业卡—变电工程土建部分4.在搬运地砖时，要统一指挥，以免自伤和误伤他人。5.切割采用的云石锯经检测绝缘良好，操控性安全可靠。6.临电线路布置合理，禁止使用普通多用插座面板。7.切割板材必须带护目镜。8.板材切割加工区要光线良好，并设有隔离围护板。9.云石锯片要完好，不缺齿。2冲筋在墙四周标高并做灰饼1.地面基层洒水均匀。 2.抹灰饼和冲筋应使用干硬性砂浆，厚度不宜小于2cm。3.找平层应平整、压光，不得有酥松、起砂、起皮现象。4.当其下一层有松散填充料时，应于铺平振实5.有防水要求的建筑地面工程．铺设前必须对立管、套管和地漏与楼板节点之间进行密封处理；排水坡度应符合设计要求3地砖铺设挂线铺地砖1.地砖接缝平整，深浅一致，周边顺直。面层邻接处的镶边用料及尺寸应符合设计要求，边角整齐、光滑。排砖尽量避免出现小于地砖短边的小条砖。面层与下一层应结合牢固，用小锤轻击检查无空鼓。[注：凡单块板块边角有局部空鼓，且每自然间（标准间）不超过总数的5％可不计。]2.踢脚线表面应洁净、高度一致、结合牢固、出墙厚度一致。踢脚板缝与地砖缝相对应排布。3.楼梯踏步和台阶板块的缝隙宽度应一致、齿角整齐；楼层梯段相邻踏步高度差不应大于10mm；防滑条顺直。4.面层表面的坡度应符合设计要求，不倒泛水、无积水；与地漏、管道结合处应严密牢固，无渗漏。厨卫间地砖铺设完成后需二次做闭水试验。4养护及成品保护铺完后洒水养生设围栏防止上人地砖变形。铺完之后，要浇水养护；要加警示标示成品保护。第59页 华北电网有限公司标准化施工作业卡—变电工程土建部分5验收自检合格后报项目部验收表面洁净，无裂痕和缺损用指定的检测工具进行验收不能空鼓。施工负责人：24、防静电地板施工作业卡工程名称：起止时间：施工队：作业地点：序号作业项目作业方法作业标准或要求安全风险预测控制措施完成情况责任人1作业准备排砖排版、基层处理、基准线定线等基层表面应平整、光洁、不起尘土，无杂物。认真清擦干净，必要时，在其面上涂刷绝缘。面层材质必须符合设计要求，且应具有耐磨、防潮、阻燃、耐污染、耐老化和导静电等特点。活动地板面层应无裂纹、掉角和缺楞等缺陷。1.物体打击2.砸伤3.机械伤害4.触电伤害5.粉尘污染1.在搬运抗静电板时，要统一指挥，以免自伤和误伤他人。2.抗静电地板切割采用的云石锯经检测绝缘良好，操控性安全可靠。3.临电线路布置合理，禁止使用普通多用插座面板。4.切割板材必须带防尘口罩和护目镜。第59页 华北电网有限公司标准化施工作业卡—变电工程土建部分5.板材切割加工区要光线良好，并设有隔离围护板。6.云石锯片要完好，不缺齿。7.安装的支柱和横梁要求稳固，临时铺设的道路要稳固，便于人员行走。2基层处理认真清擦干净，必要时，在其面上涂刷绝缘。基层表面应平整、光洁、无杂物不起尘土，含水率不大于8%。3定位据房间平面尺寸和设备布置等情况，按活动地板模数选择板块铺设方向铺设位置、标高，板缝宽度必须符合设计要求。4安装支架安装固定、1.首先要事先检查原室内四周墙面上弹划出的标高控制线，按选定的铺设方向和顺序确定铺设基准点，然后按基层已弹好和标出的位置在方格网交点处安放可调支座，架上横梁转动支座螺杆，先用小线和水平尺调整支座面高度至全室等高，待所有钢支6[+@#IWx {BV0Y.O 柱和横梁构成框架一体后，应用水平仪抄平。支撑高度符合设计要求，螺栓必须紧固，缓冲垫放置平稳整齐，所用的支座柱和横梁应构成框架一体，并与基础两级牢固。2.活动板块与横梁接触搁置处应达到四角平整、严密。3.当活动地板不符合模数时，其不足部分在现场根据实际尺寸将板块切割后镶补，并配装相应的可调支撑和横梁。与墙体交接处必须有边龙骨。切割边需经处理后镶补安装，不得有局部膨胀变形情况。4.活动地板在门口处或预留洞口处应符合设置构造要求，四周侧边应用耐磨硬质板材封闭或用镀锌钢板包裹，胶条封边应符合耐磨要求。5.活动地板面层应排列整齐、表面洁净、色泽一致、接缝均匀、周边顺直。行走无响动，不晃动。5验收自检合格后报项目部验收。符合要求，表面洁净，无裂痕和缺损用校验合格的检测工具进行验收。施工负责人：25、石材地面施工作业卡工程名称：起止时间：施工队：作业地点：第59页 华北电网有限公司标准化施工作业卡—变电工程土建部分序号作业项目作业方法作业标准或要求安全风险预测控制措施完成情况责任人1作业准备材料选用，板材预排。1.石材放射性复试（面积大于200m2时）指标符合要求。2.板材有裂缝、掉角、翘曲和表面有缺陷时应予剔除，品种不同的板材不得混杂使用；在铺设前，应根据石材的颜色、花纹、图案、纹理等按设计要求，试拼编号。1.砸伤2.机械伤害3.触电伤害4.粉尘伤害1.在搬运石材时，要统一指挥，以免自伤和误伤他人。2.石材切割采用的云石锯经检测绝缘良好，操控性安全可靠。3.临电线路布置合理，禁止使用普通多用插座面板。4.切割板材必须带防尘口罩和护目镜。5.板材切割加工区要光线良好，并设有隔离围护板。6.云石锯片要完好，不缺齿。2清理基层层表面应平整、光洁、不起尘土，含水率不大于8%。认真清擦干净，必要时，在其面上涂刷绝缘。板块地面铺砌前，应先挂线检查楼地面垫层的平整度并找平，将地面垫层上的污物、杂物清除干净3选板，试拼试排据房间平面尺寸和设备布置等情况，按活动地板模数选择板块铺设方向。要详细检查板块材料的品种、规格、尺寸、数量、质量和外观等方面是否符合设计要求应按图案、颜色、纹理试拼。表面应洁净、平整、无磨痕，且应图案清晰、色泽一致、接缝均匀、周边顺直、镶嵌正确、板块无裂纹、掉角、缺楞等缺陷。4铺设板块，灌缝擦缝将板缝清理用素水泥沟灌。压光1.待板块表面阴干后方可铺设，板材背面涂刷防碱隔离剂，正式铺贴前应安放标准块，标准块是整个房间水平标准和横缝的依据，一般先由房间中部向四周铺贴在2d之后，经检查块有无断裂及空鼓现场，然后进行灌缝。2.第59页 华北电网有限公司标准化施工作业卡—变电工程土建部分面层与下一层应结合牢固，用小锤轻击检查无空鼓。[注：凡单块板块边角有局部空鼓，且每自然间（标准间）不超过总数的5％可不计。]3.踢脚线表面应洁净，高度一致、结合牢固、出墙厚度一致。4.楼梯踏步和台阶板块的缝隙宽度应一致、齿角整齐，楼层梯段相邻踏步高度差不应大于10mm，防滑条应顺直、牢固。5.面层表面的坡度应符合设计要求，不倒坡、无积水；与地漏、管道结合处应严密牢固，无渗漏，不返碱。5养护铺完后洒水养生设围栏。板块铺砌后，用干锯末或草帘覆盖保护，3d内禁止上人走动，防止上人地砖变形。6验收自检合格后报项目部验收。表面光洁、平整、周边顺直、镶嵌正确，踢脚线表面洁净，出墙厚度一致，面层表面的坡度符合设计要求，用小锤敲击无空鼓现象。施工负责人：26、矿棉板吊顶施工作业卡工程名称：起止时间：施工队：作业地点：第59页 华北电网有限公司标准化施工作业卡—变电工程土建部分序号作业项目作业方法作业标准或要求安全风险预测控制措施完成情况责任人1作业准备水暖电通风空调管线施工完毕。预埋件和吊筋已安装并经检查验收。1.吊顶工程的施工图设计说明及其他设计文件齐全。2.材料的产品合格证书、性能检测报告、进场验收记录和复验报告。1.高处坠落2.物体打击3.触电伤害4.机械伤害1.在搬运时，注意碰到手脚。2.在安装时，注意矿棉板坠落，以免伤人，穿防滑鞋登高作业。3.登高作业的平台必须有安全护栏。4.禁止高处作业人员在梯子上或作业平台上时移动梯子或作业平台。5.禁止在不断电的情况下上下传递手持电动工具。禁止以电动工具的电源线代替线索使用。6.动火作业区应将可燃、易燃物隔离，并布置灭火器材。第59页 华北电网有限公司标准化施工作业卡—变电工程土建部分7.禁止在吊顶内或龙骨上堆放杂物或放置工器具。2弹线试排板，确定标高线和位置线。据房间平面尺寸和灯具布置等情况，按矿棉板模数选择板块铺设方向。根据吊顶设计标高弹吊顶线作为安装的标准线。3吊杆安装根据矿棉板模数位置进行打眼设置龙骨吊杆。对使用预埋件的吊杆，施工时吊杆与预埋件直接焊接，对使用膨胀螺栓安装吊筋的吊顶，按吊点位置线在顶棚上钻孔，埋入膨胀螺栓，固定好吊杆。吊杆安装前应刷防锈漆两遍，安装后对焊点处重新刷防锈漆一遍，吊杆端头螺纹部分长度不应小于30mm，以便于有较大的调节量。4龙骨安装吊杆与龙骨连接并调平。1.主龙骨安装：主龙骨是通过主挂件与吊筋连接，施工时应在龙骨两端头处拉水平通线来控制主龙骨标高及水平度，其悬挑长度不宜大于300mm，龙骨经过调平后拧紧吊件上的螺栓。2.次龙骨安装：次龙骨通过次吊件与主龙骨连接。施工中应根据设计或施工要求来控制其间距，安装完结后对全部龙骨架进行调平并做好隐蔽工程验收记录。3.重型灯具、电扇及其他重型设备严禁安装在吊顶工程的龙骨上。5隐蔽检查在安装矿棉板之前，将顶板内的隐蔽工程进行检查做好隐蔽记录。在水电安装、试水、打压，空调完毕后，应对龙骨进行隐蔽检查。设备的调试及验收完成。6面板安装由里向外平行安装，到灯具的位置和不够整块的边缘。矿棉板选用认可的规格形式，明龙骨矿棉板直接搭在T型烤漆龙骨上即可。随安板随安配套的小龙骨，安装时操作工人须戴白手套，以防止污染。7验收自检合格后报项目部验收。符合要求，表面洁净，无裂痕和缺损，灯位合理。施工负责人：27、石膏板吊顶施工作业卡工程名称：起止时间：施工队：作业地点：序号作业项目作业方法作业标准或要求安全风险预测控制措施完成情况责任人1作业准备水暖电通风空调管线施工完毕。方案经审批同意实施。预埋件和吊筋已安装并经检查验收。1.吊顶工程的施工图设计说明及其他设计文件齐全。2.材料的产品合格证书、性能检测报告、进场验收记录和复验报告。1.高处坠落2.物体打击3.触电伤害4.机械伤害1.在搬运时，注意碰到手脚。2.在安装时，注意石膏板坠落，以免伤人，穿防滑鞋登高作业。3.登高作业的平台必须有安全护栏。4.禁止高处作业人员在梯子上或作业平台第59页 华北电网有限公司标准化施工作业卡—变电工程土建部分上时移动梯子或作业平台。5.禁止在不断电的情况下上下传递手持电动工具。禁止以电动工具的电源线代替线索使用。6.动火作业区应将可燃、易燃物隔离，并布置灭火器材。7.禁止在吊顶内或龙骨上堆放杂物或放置工器具。2弹线试排板，确定标高线和位置线。据房间平面尺寸和灯具布置等情况，按石膏板模数选择板块铺设方向根据吊顶设计标高弹吊顶线作为安装的标准线3龙骨安装1.主龙骨应吊挂在吊杆上，主龙骨间距900mm～1000mm。主龙骨分为不上人UC38小龙骨和上人UC60大龙骨两种。主龙骨宜平行房间长向安装，同时应起拱，起拱高度为房间跨度的1／200～1／300。主龙骨的悬臂段不应大于300mm，否则应增加吊杆。主龙骨的接长应采取对接，相邻龙骨的对接接头要相互错开。主龙骨挂好后应基本调平。吊顶工程的木吊杆、木龙骨和木饰面板必须进行防火处理，并应符合有关设计防火规范的规定。2.吊顶工程中的预埋件、钢筋吊杆和型钢吊杆应进行防锈处理。吊杆距主龙骨端部距离不得大于300mm，当大于300mm时，应增加吊杆。当吊杆长度大于1.5m时，应设置反支撑。当吊杆与设备相遇时，应调整并增设吊杆。3.安装主龙骨时，应将主龙骨吊挂件连接在主龙骨上，拧紧螺丝，并根据要求吊顶起拱1/200，随时检查龙骨的平整度。房间内主龙骨沿灯具的长方向排布，注意避开灯具位置：走廊内主龙骨沿走廊短方向排布安装龙骨前，应按设计要求对房间净高、洞口标高和吊顶内管道设备及其支架的标高进行交接检验。4.重型灯具、电扇及其他重型设备严禁安装在吊顶工程的龙骨上。4隐蔽检查在安装石膏板之前，将顶板内的隐蔽工程进行检查做好隐蔽记录在水电安装、试水、打压完毕后，应对龙骨进行隐蔽检查，设备的调试及验收完成。5石膏板安装及刷涂料石膏板安装完成后对螺丝钉进行点漆，再对吊顶进行刮腻子找坡后刷涂料2遍石膏板品种、规格、颜色选用应符合设计要求，有造型按要求进行裁板安装。安装完成后进行面层涂料处理。第59页 华北电网有限公司标准化施工作业卡—变电工程土建部分6验收自检合格后报项目部验收。表面应平整，不得有污染、折裂、缺棱掉角、锤伤等缺陷，接缝应均匀一致；罩面板，不得有漏、透、翘角现象。施工负责人：28、外墙砖施工作业卡工程名称：起止时间：施工队：作业地点：序号作业项目作业方法作业标准或要求安全风险预测控制措施完成情况责任人1作业准备选砖、预排砖、材料复试。1.选砖要求方正、平整，楞角完好，同在规格的面砖，力求颜色均匀。2.预排砖块应按照设计色样要求，在同一墙面贴同一分类规格面砖，最后只能留一行（排）不小于1/2非整块面砖且应排在靠近地面或不显眼的阴角等位置，砖块排列一般自阳角开始至阴角收口和自天棚开始至楼地面收口。3.水泥的强度试验和安定性试验合格。4.外墙砖的各项复试性能参数合格。1.高处坠落2.物体打击3.机械伤害4.脚手架倒塌5.触电伤害6.粉尘伤害1.在贴砖时，要充分了解作业环境。脚手架和作业面必须牢固可靠。脚手架搭设按方案搭设，连墙件设置合理。经检查验收合格后投入使用。脚手架的经常性检查。2.第59页 华北电网有限公司标准化施工作业卡—变电工程土建部分在贴砖时，严禁架子底下行人穿行。瓷砖切削工器具安全性能良好。3.脚手架上搭设的物料平台必须满足荷载需求，不得超荷载堆放物料。4.物料的垂直运输必须有专人监护，禁止上下直接抛扔。5.佩带防尘罩。2基层处理墙面清理，剔除高于墙面涨模砼部分。外墙砖粘贴前，将外墙上的污物、杂物清除干净，起鼓部位剔凿再浇水湿润，然后甩浆处理。3基层抹灰墙面洒水、冲筋，后进行墙面打底抹灰。应先挂线检查外墙面的平整度并找平。4外墙粘贴排砖放控制线，粘垂直控制点，按垂直和水平控制线进行粘砖。1.正式铺贴前应预先将釉面砖泡水浸透凉干（一般宜隔天泡水浸透凉干备用）。2.安放标准块，标准块是整个外墙垂直和水平缝的依据，按照弹线由上至下进行粘贴。3．门窗和其他洞口两边边的转应对称排列，四角不宜出现刀把砖。4.表面垂直度允许偏差范围为3mm/2m，墙面平整度允许偏差范围为4mm/2m，饰面砖表面应平整、洁净、色泽一致、无裂痕和缺损。5.阴阳角处搭接方式非整砖使用部位应符合设计要求。允许偏差为3mm。6.墙面突出物周围的饰面砖应整砖套割吻合，边缘应整齐。墙裙贴脸突出墙面的厚度应一致。7.第59页 华北电网有限公司标准化施工作业卡—变电工程土建部分饰面砖接缝应平直、光滑，填嵌应连续、密实，宽度和深度应符合设计要求。接缝的直线度允许偏差为3mm/5m，接缝的宽度允许偏差均为1mm。8.有排水要求的部位应做滴水线(槽)。滴水线(槽)应顺直，流水坡向应正确，坡度应符合设计要求。5勾缝将灰缝内粘砖挤出的砂浆剔掉，适当洒水后开始勾缝。灰缝内的灰浆要用专用工具压实、压光。粘贴在2d之后，经检查块有无断裂及空鼓现场，然后进行勾缝。6验收自检合格后报项目部验收。镶贴必须牢固，无空鼓无歪斜、缺楞、掉角和裂缝等缺陷。偏差和检验方法应符合有关验收规范。施工负责人：29、建筑物开关及插座施工作业卡工程名称：起止时间：施工队：作业地点：序号作业项目作业方法作业标准或要求安全风险预测控制措施完成情况责任人1作业准备校对盒的位置和标高，清理预埋盒。开关盒、插座位置准确，预埋盒清洁。1.触电伤害2.高处坠落1.第59页 华北电网有限公司标准化施工作业卡—变电工程土建部分清理盒内杂物，再用湿布将盒内灰尘擦拭干净。用錾子轻轻地将盒内残存的灰块剔掉，同时将其它杂物一并清出盒外，再用湿布将盒内灰尘擦净。3.机械伤害4.物体打击禁止使用未完善的正式工程线路代替临时电路系统，禁止在不断电的情况下上下传递手持电动工具。禁止以电动工具的电源线代替线索使用。2.登高作业必须有专人监护。3.上下传递工器具材料时禁止抛扔。4.登高作业使用的工具必须放入工具袋内，并有防滑落措施。5.禁止穿不防滑的鞋登高作业。6.登高作业的平台必须有安全护栏。7.禁止高处第59页 华北电网有限公司标准化施工作业卡—变电工程土建部分作业人员在梯子上或作业平台上时移动梯子或作业平台。2接线先将盒内甩出的导线留出维修长度（15cm）削去绝缘层，注意不要碰伤线芯，如开关、插座内为接线柱，将导线按顺时针方向盘绕在开关、插座对应的接线柱上，然后旋紧压头。1.同一场所的开关切断方向一致，操控灵活，导线压接牢固。2.单相两孔插座有横装和竖装两种。横装时，面对插座的右极接相线(L)，左极接(N)中性线；竖装时，面对插座的上极接相线(L)，下极接(N)中性线。3.单相三孔、三相四孔及单相五孔插座的(PE)线均应接在上孔，插座保护接地端子不应与工作零线端子连接。三相或单相的交流单芯电缆，不得单独穿于钢导管内。3开关安装将盒内甩出的导线与开关的面板按相序连接压好，理顺后将开关或插座推人盒内，调整面板对正盒眼，用机螺丝固定牢固。固定时应使面板端正，并紧贴墙面。安装在同一建筑物、构筑物内的开关，采用同一系列的产品；开关的位置应与灯位相对应；同一单位工程其跷板开关的开、关方向应一致，且操作灵活，接触可靠。4插座安装将盒内甩出的导线与插座的面板按相序连接压好，理顺后将开关或插座推人盒内，调整面板对正盒眼，用机螺丝固定牢固。固定时应使面板端正，并紧贴墙面。1.插座的安装高度应符合设计的规定，当设计无规定时，应符合下列要求：暗装和工业用插座距地面不低于0.3米开关安装的位置应便于操作，开关边缘距门框的距离为0.15m；若设计无特殊要求，扳把开关下底距地面高度为1.3米。2.在潮湿场所，应采用密封良好的防水防溅插座。在有易燃、易爆气体及粉尘的场所应装设专用插座。在易燃、易爆和特别潮湿的场所，开关应分别采用防爆型、密闭型或安装在其它处所控制。3.插座接线应符合下列规定：单相两孔插座，面对插座的右孔或上孔与相线连接，左孔或下孔与零线连接；单相三孔插座，面对插座的右孔与相线连接，左孔与零线连接单相三孔、三相四孔及三相五孔插座的接地（PE）或接零（PEN）线接在上孔。插座的接地端子不与零线端子连接。同一场所的三相插座，接线的相序一致。5.第59页 华北电网有限公司标准化施工作业卡—变电工程土建部分接地（PE）或接零（PEN）线在插座间不串联连接。5验收自检合格后报项目部验收。1.开关及插座标高、位置符合设计要求。2.有墙砖的房间，开关及插座面板位置居于单块墙砖中心。施工负责人：30、门、窗安装施工作业卡工程名称：起止时间：施工队：作业地点：序号作业项目作业方法作业标准或要求安全风险预测控制措施完成情况责任人1工作准备人员资质及材料准备。1.设备、材料的规格型号和材质符合设计要求。2.人员及技术交底和安全教育，熟悉作业内容、作业要求和工作范围。3.使用工器具安全性能良好。1.砸伤2.机械伤害3.触电伤害1.在固定门窗框时，使用手持电动工具必须按操作规程作业，在搬门窗时，要协调一致，统一指挥，防止砸伤，碰伤事故的发生；2.第59页 华北电网有限公司标准化施工作业卡—变电工程土建部分在安装门窗时，必须保证高凳牢固可靠，支放稳固后方可上人作业。3.必须经检查绝缘良好，运转正常，连接电缆符合安全用电要求。2弹线、定位按设计要求在门、窗洞口弹出门、窗位置线并在每层门窗口侧边画出通线标记，同一立面的窗在水平及垂直方向应门窗框安装应依据图纸尺寸核实后进行安装，并按图纸开启方向要求安装时注意裁口方向，安装高度按室内50cm平线控制。做到整齐一致。3门窗框安装1)连接件在主体结构上的固定通常有以下几种方法：①洞口系预埋铁件，可将连接件直接焊牢于埋件上。焊接操作时，严禁在铝框上接地打火，并应用石棉布保护好铝框。②洞口墙体上预留槽口，可将铝框上的连接件埋入槽口内，用C25级细石混凝土或1：2水泥砂浆浇填密实。③洞口为砖砌(实心砖)结构，应用冲击钻钻人直径不小于lOmm深的孔，用膨胀螺栓紧固连接件，不得采用射钉连接。④洞口为混凝土墙体但未预埋铁件或预留槽口，其门窗框上的连接件可用射钉枪射入射钉紧固，⑤洞口为空心砖、加气混凝土砖等轻质墙，应在连接件部位砌筑符合模数的混凝土砌块，或根据具体情况采用其他可靠的连接方法。不允许采用射钉或膨胀螺栓进行连接。1.门窗安装的位置、开启方向、锚固件应双侧锚固或交错双侧锚固。锚固连接件可用射钉或膨胀螺栓，但砖墙严禁用射钉固定，密封胶采用硅酮胶，封胶表面应光滑、顺直，无裂纹。门窗与墙体之间的缝隙必须填充泡沫密封胶。2.窗台高度低于0.8m时必须设置防护栏杆。落地窗、玻璃门、玻璃隔断必须采用保护措施。3.屋面设玻璃窗时，玻璃必须为安全玻璃。4.单层阳关镀膜玻璃膜面朝向室内，双层玻璃膜面在第二、三面上。5.磨砂玻璃磨砂面朝向：淋浴间的朝向外面，无水或不常有水雾的房间磨砂面朝外。6.有防火要求的玻璃门窗必须采用防火玻璃。7.金属门窗扇的橡胶密封条或毛毡密封条应安装完好，不得脱槽。8.门窗排水孔应畅通，位置合理。第59页 华北电网有限公司标准化施工作业卡—变电工程土建部分2)自由门的弹簧安装，应在地面预留洞口，在门扇与地弹簧安装尺寸调整准确后，浇注C25细石混凝土固定。3)铝合金边框和中竖框，应埋入地面以下20mm～50mm；组合窗框间立柱上、下端应各嵌人框顶和框底的墙体(或梁)内25mm以上；转角处的立柱其嵌固长度应在35mm以上。4)门、窗框连接件采用射钉、膨胀螺栓等紧固时，其紧固件离墙(梁、柱)进缘不得小于50mm，且应错开墙体缝隙，以防紧固失效。(4)填缝。1)窗框与墙体间的缝隙，应按设计要求使用软质保温材料进行填嵌。如设计无要求时，则应选用泡沫型塑料条、泡沫聚氨酯条、矿棉条或玻璃毡条等保温材料分层填塞均匀密实。2)框边外表面留出5mm～8mm第59页 华北电网有限公司标准化施工作业卡—变电工程土建部分深的槽口，用密封膏填料密封平整。4门窗扇安装门窗的品种、类型、规格、尺寸、开启方向、安装位置、连接方式及填嵌密封处理应符合要求．1.平开门窗扇：关闭严密、间隙均匀、开关灵活。2.推拉门窗扇：关闭严密、间隙均匀、扇与框搭接量符合设计要求。3.窗框应有防撞块，并设防脱落装置。5验收自检合格后报项目部验收。1.门窗及其附件的质量必须符合设计要求和有关标准的规定门窗框与墙体间的缝隙应嵌填密实，表面平整，嵌填材料符合要求，安装必须牢固；2.门窗安装的位置、开启方向、预埋铁件的数量、位置、埋设连接方法必须符合设计要求。施工负责人：31、消防系统安装施工作业卡工程名称：起止时间：施工队：作业地点：序号作业项目作业方法作业标准或要求安全风险预测控制措施完成情况责任人第59页 华北电网有限公司标准化施工作业卡—变电工程土建部分1作业准备人员资质及材料检查。根据图纸确定铺设管网的位置。1.设备、材料的规格型号和材质符合设计要求。2.人员及技术交底和安全教育，熟悉作业内容、作业要求和工作范围。3.机械工况良好。4.确定主管线的坡度提前做好预留位置。1.物体打击2.机械伤害3.高处坠落4.触电伤害5.弧光伤害1.消防控制柜及管道安装应牢固，可靠。2.使用爬梯时须有专人监护。3.禁止使用未完善的正式工程线路代替临时电路系统，禁止在不断电的情况下上下传递手持电动工具。禁止以电动工具的电源线代替线索使用。4.进行焊接作业时正确佩带防护用具。2消防管网1.管道定位2.固安沟槽开挖；管道支吊架预装。3.确定管道连接方式，按照工艺要求顺序进行管道敷设或安装、管道附件安装。4.管道试压、防腐、隐蔽。5.管网系统冲洗。6.系统调试试验。7.系统行业检测与验收。1.管道及管件、附件的材质型号、位置、安装方式符合规范规定或设计要求。2.管网的各项试验要求指标符合规范规定或设计要求。3.消防管网试验压力为1.4MPa,保持2h。4.消防管网应与接地系统有可靠的连接。5.管道支架和吊架型式合格，安装应牢固、美观。6.消防管网的泄水井排水畅通，无积水。位置和标示应明显且方便人员操作。第59页 华北电网有限公司标准化施工作业卡—变电工程土建部分7.穿越有防水要求的墙体、楼板或屋面时必须采用合理合格的防水措施。管道和设备应依规范或设计要求进行承压试验。3验收消防系统专业验收。施工负责人：32、室外给、排水安装施工作业卡工程名称：起止时间：施工队：作业地点：序号作业项目作业方法作业标准或要求安全风险预测控制措施完成情况责任人1作业准备人员资质及材料检查。1.材料的规格型号和材质符合设计要求。2.人员及技术交底和安全教育，熟悉作业内容、作业要求和工作范围。机械工况良好。1.砸伤2.机械伤害3.高处坠落4.触电伤害1.机械开挖时，挖掘机工作半径内不得有人第59页 华北电网有限公司标准化施工作业卡—变电工程土建部分。开挖时，应设专人监护，基坑上下各一人，一旦发现基坑土有裂纹滑坡征兆，立即通知机械操作人离开作业面。2.基槽挖掘后，应及时在基槽四周设置钢管围栏和防护网，悬挂警戒标示，夜间坑边悬挂警示灯。3.基坑施工期间，应随时检查边壁支撑情况，定时进行稳固。4.管道敷设或安装时调运措施应安全可靠。沟槽内下管时禁止滚抛。5.管道丝接时要对工具进行安全操作性检查，使用过程中，禁止猛力操作。6.第59页 华北电网有限公司标准化施工作业卡—变电工程土建部分管道压力试验时管道封堵措施要安全可靠。试验过程中要有专人巡检。2放线根据图纸确定铺设给排水管网的位置。依据图纸尺寸核实后进行放线、找坡。3土方开挖按技术人员放出的基坑边线进行开挖。开挖应由深而浅，基底及边坡应预留一层300-500mm厚土层用人工清底、修坡、找平，以保证基底标高和边坡坡度正确，避免超挖和土层遭受扰动，遇到地下有管线等障碍物时，停止作业，并通知技术人员。4安装材料焊接质量、防腐处理。1.镀锌钢管焊接焊缝表面不得有裂缝、裂纹、烧穿、结瘤和夹渣、气孔等缺陷；螺纹钢管对接，焊缝应相互错开，钢筋混凝土抹带接口，表面应平整，无间断和裂缝，抹带高度和宽度不小于设计规定。2.排水管道坡度应不超过设计要求坡度值的1/3。3.给水管道镀锌管道丝接，应紧固，管端应清洁、不乱丝，并应留2-3扣螺纹。4.阀门安装规格、型号、耐压强度和严密性符合设计要求，位置、进出口方向正确，连接牢固紧密，启闭灵活、朝向合理，表面洁净。5.穿越有防水要求的墙体、楼板或屋面时必须采用合理合格的防水措施。承压管道和设备应依规范或设计要求进行承压试验。非承压管道和设备做灌水试验。6.生活用水管道材质及附件符合设计要求和生活饮用水标准，系统完成后应作消毒冲洗，并取末端水进行水质化验。满足生活用水标准。排水管道坡度合格，严禁无坡或倒坡。5试验对给水管进行压力试验对排水管进行通水试验1.给水管水压试验必须符合设计要求，当设计未注明时给水管线系统试验压力均为工作压力的1.5倍，但不能小于0.6MP；2.排水管道流水通畅、无渗漏。6验收自检合格后报项目部验收经打压给水管符合设计要求，排水管坡度合理流水通畅，同意进行土方回填。施工负责人：33、全站防雷接地施工作业卡工程名称：起止时间：施工队：作业地点：序号作业项目作业方法作业标准或要求安全风险预测控制措施完成情况责任人第59页 华北电网有限公司标准化施工作业卡—变电工程土建部分1作业准备人员资质及材料检查。对施工区域进行检查。对进场机械进行检查确保正常工作。1.设备、材料的规格型号和材质符合设计要求。2.人员及技术交底和安全教育，熟悉作业内容、作业要求和工作范围。3.机械工况良好。1.砸伤2.机械伤害3.触电伤害4.弧光伤害1.机械开挖时，挖掘机工作半径内不得进入任何人员。开挖时，应设专人监护，基坑上下各一人，一旦发现基坑土有裂纹滑坡征兆，立即通知机械操作人离开作业面。2.基槽挖掘后，应及时在基槽四周设置钢管围栏和防护网，悬挂警戒标示，夜间坑边悬挂警示灯。3.基坑施工期间，应随时检查边壁支撑情况，定时进行稳固。4、驾驶人员应了解和熟悉施工现场带电区域及与带电设备应保持的安全距离。第59页 华北电网有限公司标准化施工作业卡—变电工程土建部分5进行焊接作业时正确佩带防护用具。2定位依据图纸尺寸核实后进行放线接地体和接地网位置符合设计要求。接地网敷设采用站区统一标高控制。3土方开挖开挖应深而浅，基底及边坡应预留一层300-500mm厚土层用人工清底、修坡、找平，以保证基底标高和边坡坡度正确，避免超挖和土层遭受扰动。1.接近设计标高时，暂留30cm土层，用人工清槽。2.遇到地下有管线等障碍物时，停止作业，并通知技术人员。3.挖方机械距离基坑宽度不小于基坑深度1/2。4安装材料焊接质量、防腐处理、焊接搭接倍数。1.接地扁钢敷设时应至少三面施焊，搭接长度大于扁钢宽度的2倍，焊接完后焊接处应做好防腐处理。2.接地体（线）的连接应采用焊接。焊接处焊缝应饱满，不得有夹渣、咬肉、裂纹、虚焊、气孔等缺陷，焊接处支药皮后刷沥青做防腐处理。3.接地体焊接时，镀锌扁钢不小于其宽度的2倍，且至少有3个棱边焊接。煨弯不得过死，并应立放。防雷接地的人工接地装置的接地干线埋设，经人行通道处埋地深度不应小于1m，且应采取均压措施或在其上方铺设卵石或沥青地面。人工接地装置或利用建筑物基础钢筋的接地装置必须在地面以上按设计要求位置设测试点。4.镀锌圆钢焊接长度为圆钢直径的6倍，并应双面焊接。5.镀锌圆钢与镀锌扁钢连接时，其长度为圆钢直径的6倍。6.镀锌扁钢与镀锌钢管（或角钢）焊接时，除应在其接触部位两侧进行焊接外，还应直接将扁钢本身弯成弧形焊接。7.人工接地装置或利用建筑物基础钢筋的接地装置必须在地面以上按设计要求位置设测试点。8.当设计无要求时，接地装置的材料采用为钢材，热浸镀锌处理。除埋设在混凝土中的焊接接头外，应对接头进行防腐处理。9.第59页 华北电网有限公司标准化施工作业卡—变电工程土建部分接地应垂直或水平就位，不应倾斜设置，保持与原土层接触良好。10.接地阻值测试符合设计要求。5验收自检合格后报项目部验收经现场摇测结果符合设计要求。施工负责人：第59页'
