信号-首件工程标准化管理检查评估表

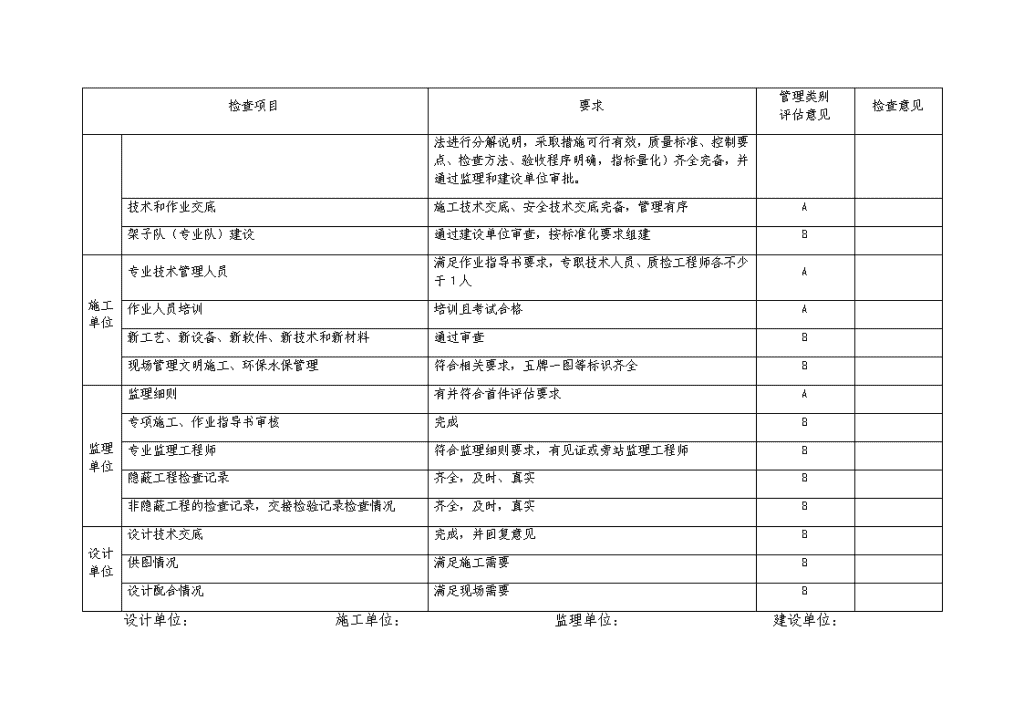

'信号首件工程标准化管理检查评估表编号：检查项目要求管理类别评估意见检查意见建设单位安全、质量、技术、物资和标准化管理制度齐全完备B有专项的四电与站前专业的接口管理手册有接口检查、交接记录，不满足要求的应有整改记录A指导性施工组织设计齐全完备B组织设计技术交底完成A专项作业指导书审批完成A架子队（专业队）构建审查完成B专业技术管理人员专业工程师不少于1人A对施工、监理单位技术管理人员培训培训且考试合格B施工单位安全、质量、技术、设备、物资和标准化管理等制度安全、质量、环保体系健全并能结合工程进度实施。标准化管理工作按照建设单位要求落实B施工设计图纸、规范、验标、技术条件等技术文件技术文件齐全，能严格执行图纸、规范、验标等技术文件的要求B实施性施组齐全完备，通过监理和建设单位审批B专项作业指导书B 满足《铁路建设项目施工作业指导书编制暂行办法》（建建[2009]107号）要求，重点检查作业流程（明晰具体，符合相关要求，满足现场作业需要）、过程管理（作业方法进行分解说明，采取措施可行有效，质量标准、控制要点、检查方法、验收程序明确，指标量化）齐全完备，并通过监理和建设单位审批。技术和作业交底施工技术交底、安全技术交底完备，管理有序A架子队（专业队）建设通过建设单位审查，按标准化要求组建B施工单位专业技术管理人员满足作业指导书要求，专职技术人员、质检工程师各不少于1人A作业人员培训培训且考试合格A新工艺、新设备、新软件、新技术和新材料通过审查B现场管理文明施工、环保水保管理符合相关要求，五牌一图等标识齐全B监理单位监理细则有并符合首件评估要求A专项施工、作业指导书审核完成B专业监理工程师符合监理细则要求，有见证或旁站监理工程师B隐蔽工程检查记录齐全，及时、真实B非隐蔽工程的检查记录，交接检验记录检查情况齐全，及时，真实B设计单位设计技术交底完成，并回复意见B供图情况满足施工需要B设计配合情况满足现场需要B设计单位：施工单位：监理单位：建设单位： 信号首件工程质量记录与资源配置检查评估表编号：序号检查项目检查方法及数量检查标准或要求管理类别检查意见备注一质量记录1检验批资料查看资料签认齐全、资料完整，满足验标要求B2施工记录查看资料记录及时，内容完整B3监理日志查看资料记录及时，内容完整B4检测数据查看资料签认齐全、资料完整，检验项目齐全A二资源配置1技术管理人员现场核查满足相关规定及作业指导书要求A2作业人员现场核查满足相关规定及作业指导书要求A3安全防护措施现场核查满足相关规定及作业指导书要求A4各专业测量仪器、设备配备情况现场核查满足相关规定及作业指导书要求A5各专业专用机械设备配备情况现场核查满足相关规定及作业指导书要求A设计单位：施工单位：监理单位：建设单位： 信号专业（信号中继站5）实体质量检查评估表编号：序号检查项目检查方法及数量检查标准或要求管理类别检查意见备注1设备房屋（或箱式机房）及基础施工基础浇筑施工单位全检，监理单位按规定检验或抽检。应符合设计、验标和部其他相关技术标准的要求。箱式机房基础周围应设有环形地网环形地网应与综合接地端子或贯通地线连接。环形地网的接地电阻不大于1Ω。箱式机房四角与环形地网连接。A电缆井、各种预留管、孔施工单位全检，监理单位按规定检验或抽检。应符合设计、验标和部其他相关技术标准的要求。引入箱式机房的电力电缆与通信信号电缆引入孔分开。箱式机房安装施工单位全检，监理单位按规定检验或抽检。应符合设计、验标和部其他相关技术标准的要求。箱式机房的安装应稳固、水平、垂直，附着点与基础间无缝隙。两箱体拼接的室内地面及外部接缝处进行封闭、防水处理。防雷及电磁兼容措施施工单位全检，监理单位按规定检验或抽检。应符合设计、验标和部其他相关标准的要求。箱式机房的机柜（架）外壳接地应与钢质底板连接牢固，连接线应采用不小于6mm²多股铜导线。防雷分线柜内接地汇集板应与钢质底板连接牢固，连接线应采用不小于50mm² 等铜导线。柜（架）内屏蔽线间采用截面积不小于0.75mm²铜导线连接后与钢质底板连接牢固，连接线应采用不小于6mm²铜导线。2室内机架（柜）安装机架（柜）设备进场验收施工单位、监理单位全检。应符合设计、验标和部其他相关技术标准的要求。对照设计文件和订货合同，核查实物和质量证明文件。A机架（柜）安装施工单位、监理单位全检。应符合设计、验标和部其他相关技术标准的要求。主通道侧的各排机柜（架）纵向侧面应在同一直线上；同排机柜（架）的正面应在同一直线上。机柜中空闲的光缆接口应用遮光帽密封。走线槽安装施工单位、监理单位全检。应符合设计、验标和部其他相关技术标准的要求。机柜（架）走线槽应采用钢槽，其槽内及拐角处应增垫橡胶垫；走线槽不应形成环状，走线槽闭合时，排间必须进行绝缘处理；从走线槽底部引出线时，开口处应进行橡胶圈或其他保护措施。 3室内布线及配线配线线缆检查施工单位全检，监理单位按规定检验或抽检。线缆规格、型号、数量及质量应符合设计、验标和部其他相关技术标准的要求。A室内布线施工单位全检，监理单位按规定检验或抽检。应符合设计、验标和部其他相关技术标准的要求。室内布线全部采用阻燃型线缆，室内布线严禁出现环状，电源线、发送线、接收线应分开敷设，电缆引出端应有去向铭牌。室内配线焊接、绑扎等施工单位全检，监理单位按规定检验或抽检。应符合设计、验标和部其他相关技术标准的要求，当线缆与端子的连接采用弹簧接线端子时，小于1mm2的多股铜芯软线应采用冷压端帽插入端子，压接牢固；当线缆与端子的连接方式采用焊接方式时，不得使用带有腐蚀性的焊剂，焊接牢固，焊点应光滑、饱满，无假焊、虚焊、现象。4室外电缆（敷设、引入、防护、接续等）电缆单盘测试施工单位、监理单位全检。应符合设计、验标和部其他相关技术标准的要求，对照设计文件和订货合同，检查实物和质量证明文件。A电缆敷设平直、整齐、无交叉，外护套无损伤施工单位全检，监理单位按规定检验或抽检。应符合设计、验标和部其他相关技术标准的要求，电缆敷设最小半径要求：1、综合护套电缆弯曲半径不得小于电缆外径15倍；2、内屏蔽数字电缆弯曲半径不得小于电缆外径20倍；3 、应答器电缆弯曲半径不得小于电缆外径20倍;4、应答器尾缆弯曲半径不得小于电缆外径的10倍。引入室内余量，成端制作，钢带、铝护套接地，标识等施工单位全检，监理单位按规定检验或抽检。应符合设计、验标和部其他相关技术标准的要求，室外电缆进楼时余留长度不得小于5m；电缆成端灌胶时胶面应高于芯线根部20mm以上。电缆单端接地的每段不超过3000米，长度超过3000米时，中间应采用地面接续盒方式单端接地连接一次。电缆上、下桥，路堑、边坡地段及过桥涵防护施工单位、监理单位全检。应符合设计、验标和部其他相关技术标准的要求，从伸缩缝预留锯齿孔沿桥墩至地面的钢槽，厚度不应小于2mm，并采用热镀处理，钢槽内电缆及钢槽应分段周定，固定间距不应大于1500mm；钢槽在地面以下部分，电缆槽下端部距地面埋深不应小于500mm，地面以上部分的电缆槽外部应采用砌砖防护，砌砖高度不应小于2000mm。接续前测试，接续材料检查，接续质量，灌胶等施工单位全检，监理单位按规定检验或抽检。 应符合设计、验标和部其他相关技术标准的要求，相邻的地下电缆接续盒间距不宜小于1000m，接续盒应水平放置在电缆槽内，接头两端各300m内不得弯曲。5轨旁设备安装（信号机、标识牌、轨道电路、应答器、箱盒、补偿电容）信号机安装施工单位全检，监理单位按规定检验或抽检。应符合设计、验标和部其他相关技术标准的要求。高柱色灯信号机机构最低灯位中心距所属线路钢轨顶面不小子3500mm；隧道地段信号机安装金属支架安装在隧道壁上时，信号机机构与隧道壁的固定点连接应牢固，金属基础架顶面距电缆槽盖板200m~300mm。信号标志牌安装施工单位全检，监理单位按规定检验或抽检。应符合设计、验标和部其他相关技术标准的要求，区间信号标志牌及号码牌、预告标志牌、级间转换标志牌、中继站标志牌，在路基和桥梁地段应安装在接触网支柱上，隧道内安装在隧道壁并有补强措施。轨道电路室外设备安装施工单位全检，监理单位按规定检验或抽检。应符合设计、验标和部其他相关技术标准要求。钢轨钻孔距钢轨焊缝不得小于400mm，钢轨钻孔后应进行倒角，路基地段基础支架埋深不应少于500mm，防护盒边缘至钢轨内侧不应小于1500mm。 应答器安装施工单位全检，监理单位按规定检验或抽检。应符合设计、验标和部其他相关技术标准的要求。应答器的实际位置与设计位置允许偏差±0.5m，应答器组内相邻应答器间的距离为5+0.5m。应答器的安装位置与设备编号必须相符。补偿电容安装施工单位全检，监理单位按规定检验或抽检。应符合设计、验标和部其他相关技术标准的要求。补偿电容实际安装位置与理论计算位置允许偏差土650mm，补偿电容与应答器之间的距离不应小于1000mm。箱盒安装及配线施工单位全检，监理单位按规定检验或抽检。应符合设计、验标和部其他相关技术标准的要求。箱盒规格、型号、数量及质量符合设计要求和相关技术标准的规定，并应具有防盗功能，箱盒基础应采用热镀锌金属或其他防腐材料，箱盒与基础连接螺栓应有防松措施，并牢固固定。设备配线应采用7×0.52mm多股铜芯绝缘软线。电缆分线不应与盒边缘接触，数字电缆线把严禁形成闭合圈，线把绑扎间距应均匀。6防雷设备配线安装施工单位全检，监理单位按规定检验或抽检。B 应符合设计、验标和部其他相关技术标准的要求。信号传输线上设置的防雷保安器接地线必须与被保护设备金属外壳连接，连接线应采用截面积不小于1.5mm2的多股铜芯导线，长度不应大于200mm；室外的信号设备防雷保安器接地端子应与就近接地体可靠连接，连接线应采用截面积不小于1.5mm2的多股铜芯导线；接地线采用截面积不小于1.5mm2黄绿多股铜芯塑料绝缘线；防雷元件的配线与其它配线分开。室内地网设置、设备接地方式施工单位全检，监理单位按规定检验或抽检。信号机械室地网设置应符合设计、验标和部其他相关技术标准的要求。室内设备接地汇集线可相互连接，但不得构成闭合回路。接地汇集线及接地汇集线间的连接导体、接地汇集线与地网的连接线必须与墙体绝缘。接地汇集线与地网的连接线应采用不小于2×15mm2的带绝缘外护套的多股铜芯线，接地汇集线在环形地网上的连接点之间的距离宜不大于5000mm。室外贯通地线与接地端子连接、测试施工单位全检，监理单位按规定检验或抽检。应符合设计、验标和部其他相关技术标准的要求。室外设备接地点距综合接地端子较近时，分支地线与综合接地端子采用栓接方式，距综合接地端子较远时，分支地线与贯通地线采用T型连接方式，T型连接的两个压接环间距为45mm~50mm。 综合贯通地线走向及标识施工单位全检，监理单位按规定检验或抽检。应符合设计、验标和部其他相关技术标准的要求。综合接地系统的贯通地线接头、综合贯通接地端子与综合贯通地线的连接应牢固，接地电阻不应大于1Ω。综合接地处应加接地标识（〨）路基地段标识在电缆槽盖板上，桥梁地段标识在防护撞上，隧道地段标识在隧道壁上。室外设备接地施工单位全检，监理单位按规定检验或抽检。应符合设计、验标和部其他相关技术标准的要求。室外信号设备接地连接应采用并联连接方式。设备集中处宜设置分支地线。设备接地端子采用50mm2铜导线就近与综合接地端子或贯通地线连接。设计单位：施工单位：监理单位：建设单位： '
